2020 - Corona & Akkulautsprecher

Pünktlich zum Wochenstart bekommen wir das Testergebnis - Corona positiv. Vermutlich im Altersheim angesteckt. Das bedeutet:  14 Tage Hausarrest. Für beide.

Da Mona zusätzlich wohl auch noch eine normale Erkältung hat und richtig platt ist läuft diese Woche nicht viel. Um nicht komplett mit der Couch zu verwachsen wird zumindest ab und zu am Lautsprecher-Projekt weiter gearbeitet.

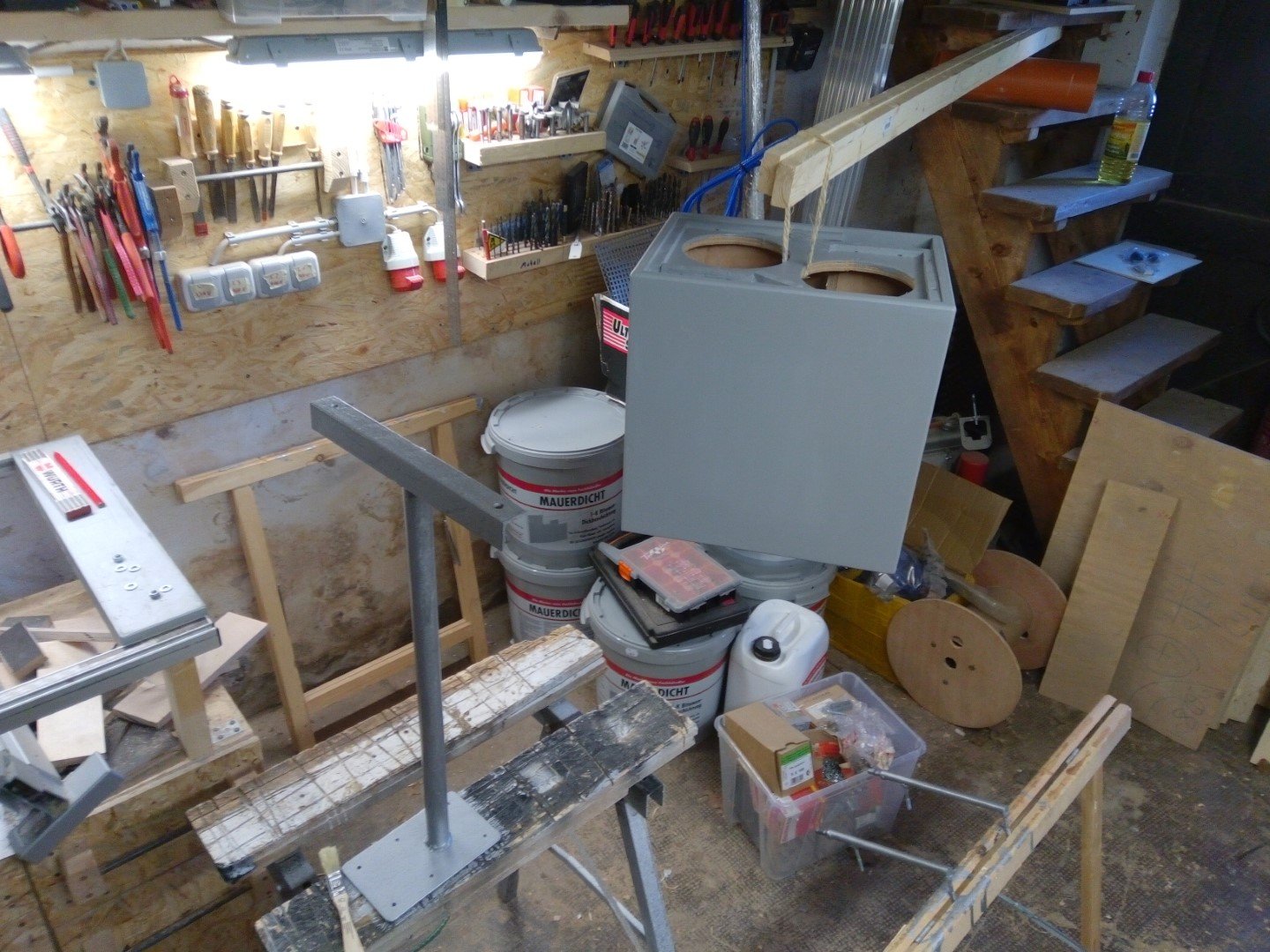

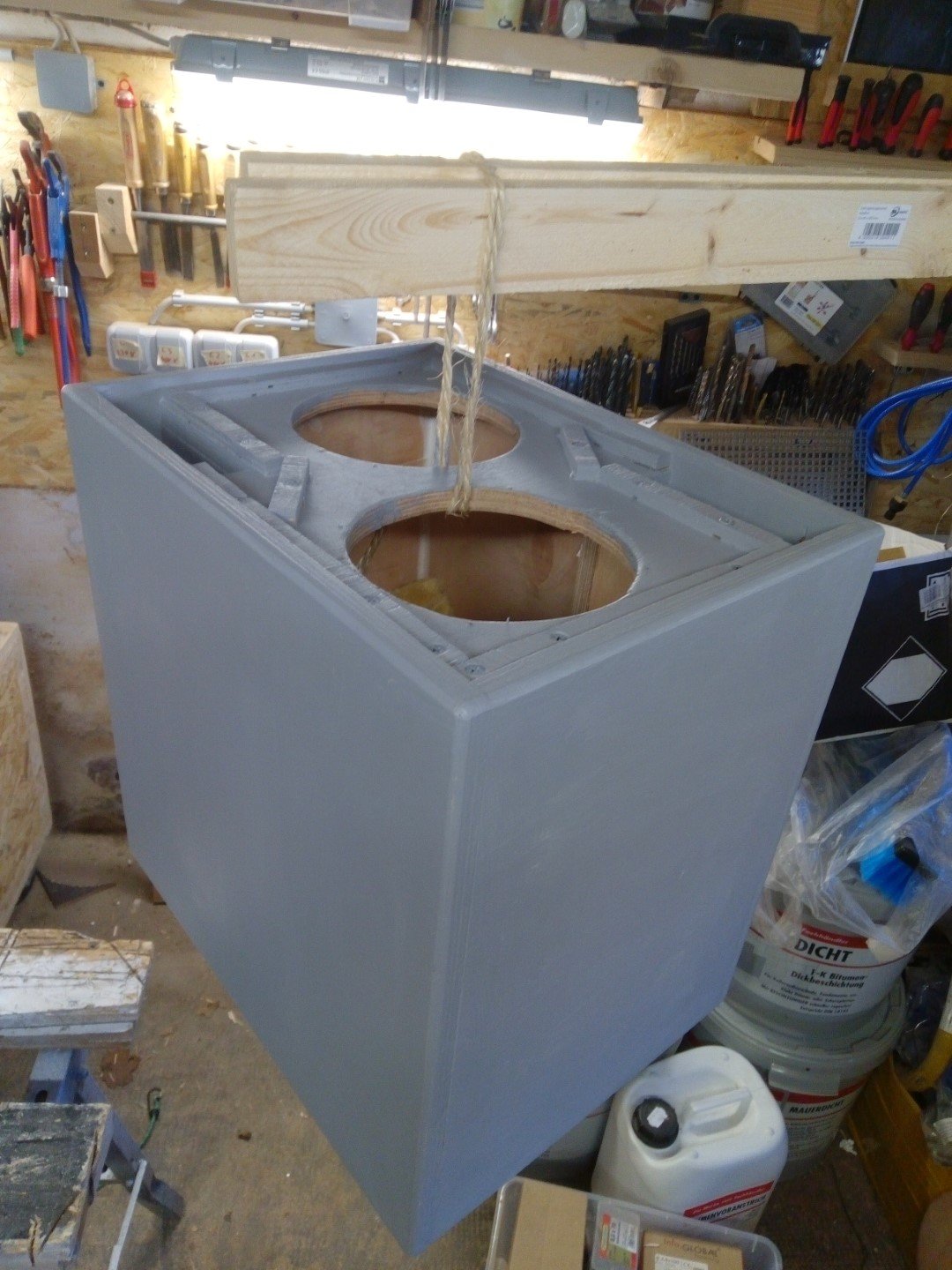

letzte Woche wurde das meiste schon gebaut sowie das Subwoofergehäuse grundiert mit Vorstreichfarbe Acryl, Primaster auf Amazon / eBay / alternative eBay-Suche

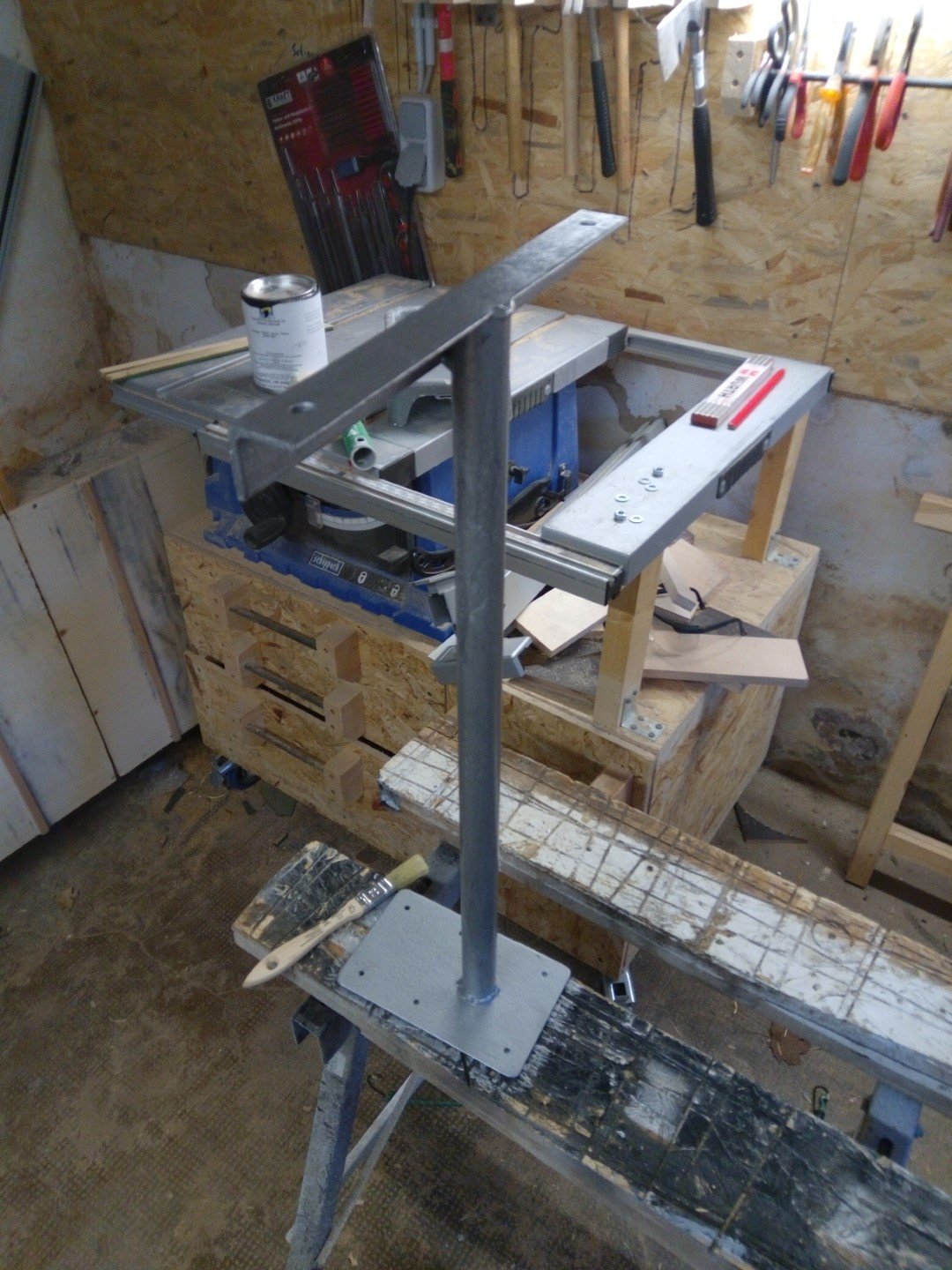

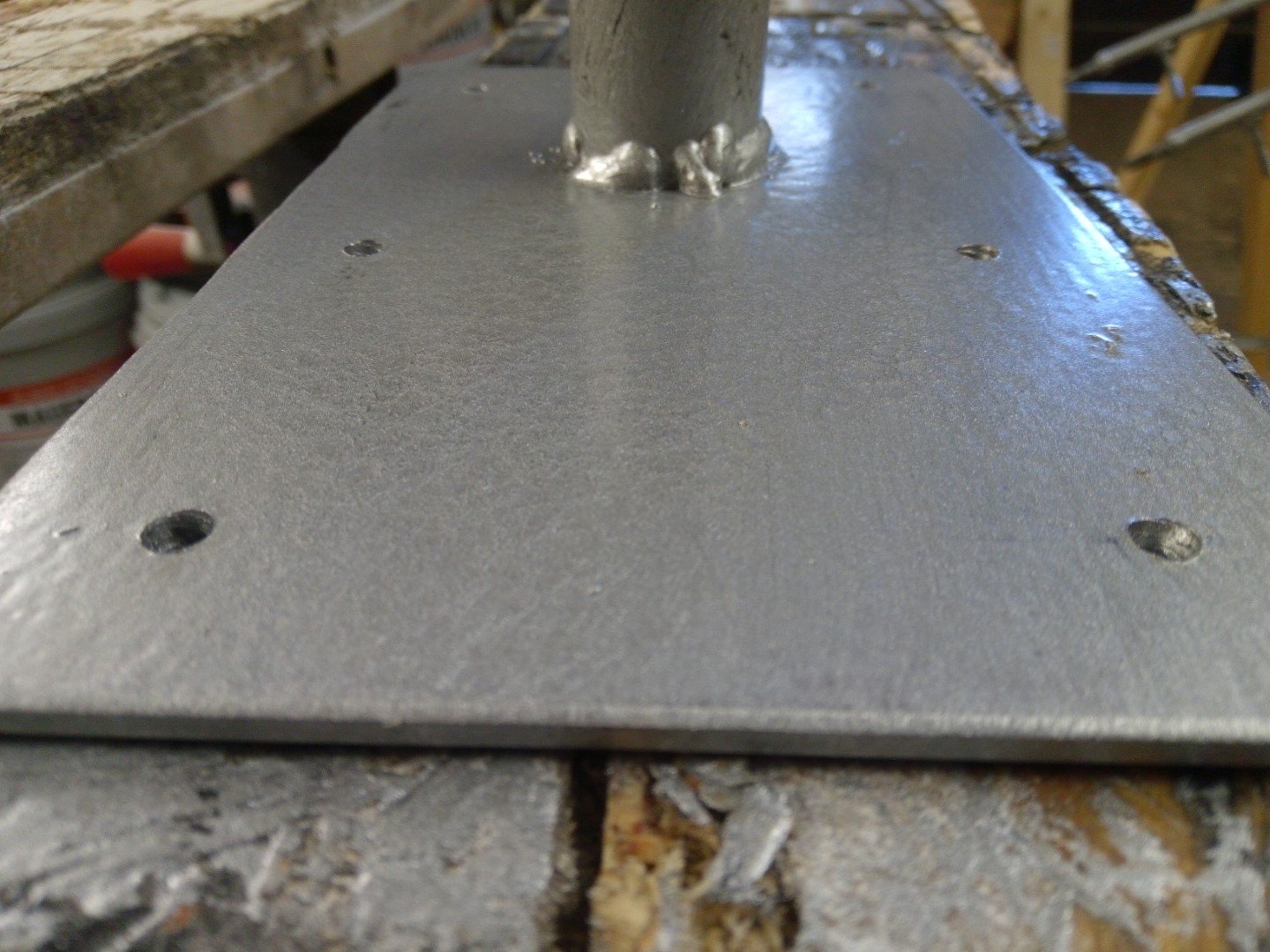

der Ständer ist auch durch getrocknet



schöner, nasenfreier Hammerschlag-Effekt durch Hammerschlag Lack (Rostschutz & Effektfarbe) Alpina auf Amazon / eBay / alternative eBay-Suche

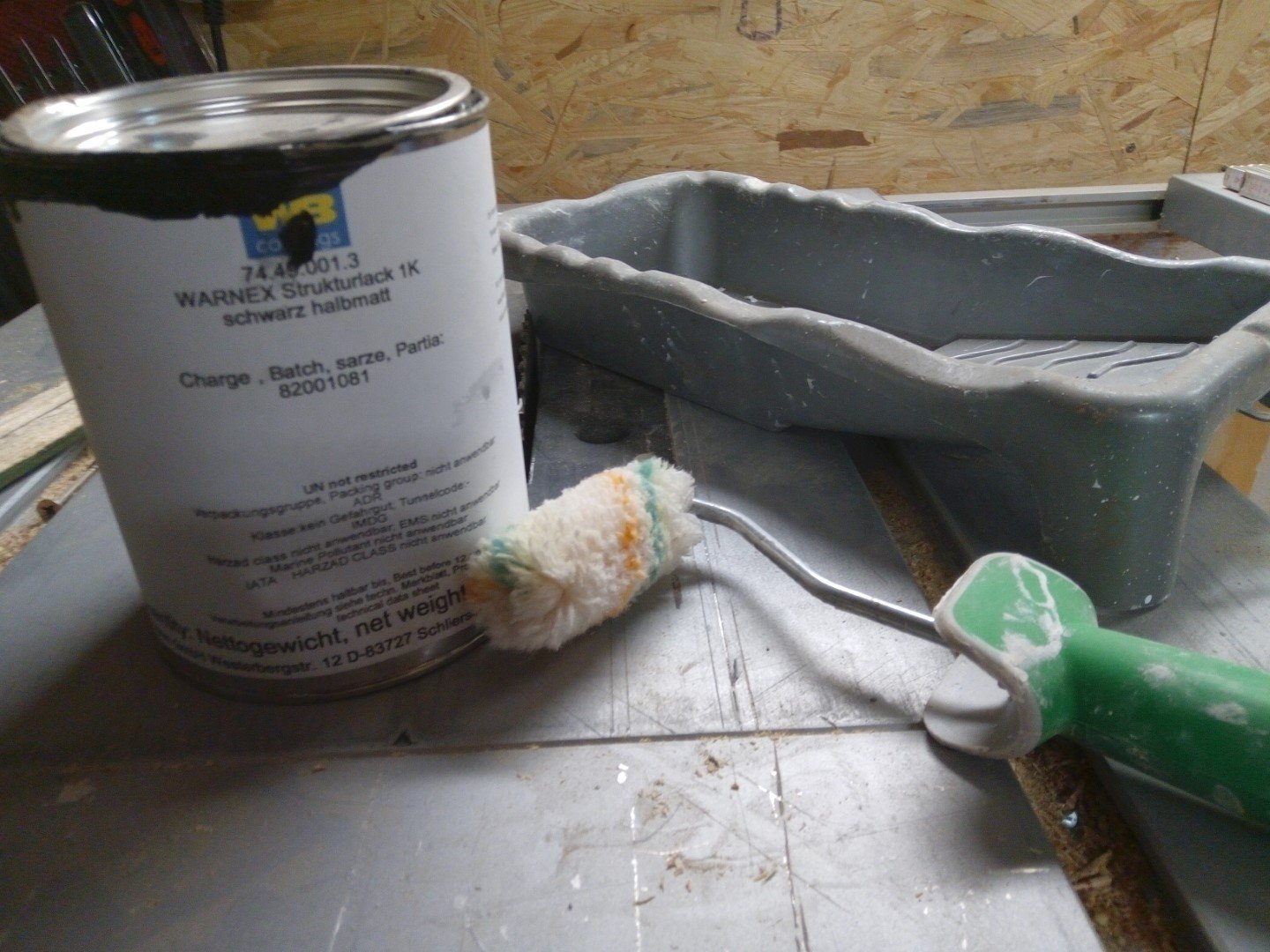

für das Finish kommt der bewährte Warnex Strukturlack zum Einsatz. Diesmal in klassischem Schwarz

• Warnex Strukturlack auf Amazon / eBay / alternative eBay-Suche

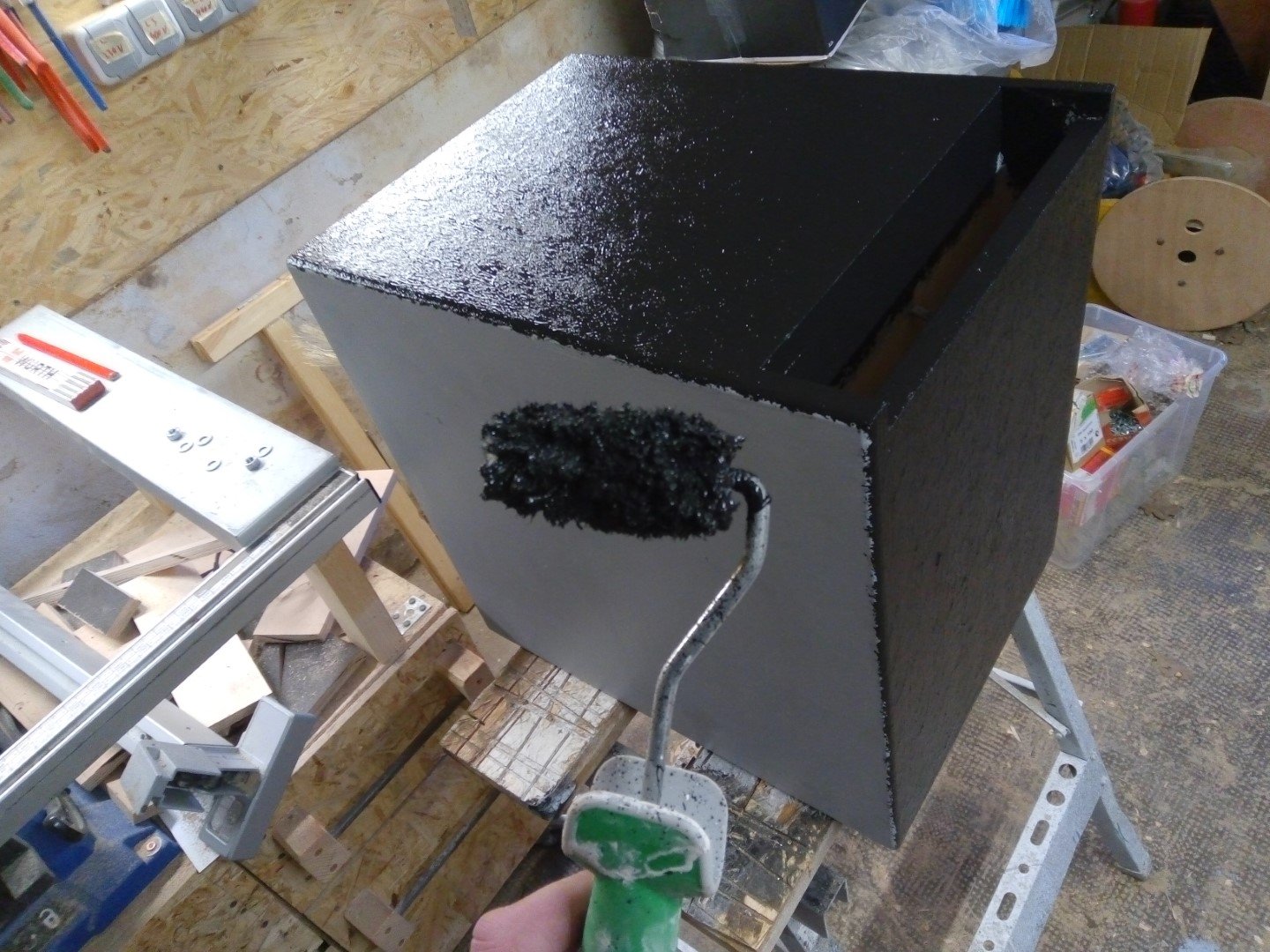

aufgetragen mit einer Lammfellrolle oder einer Kusntfaserrolle mitähnlich (grober) Struktur sorgt für ein späteres, schön strukturiertes Oberflächenfinish

• Farbroller mit Fellrollen füür Struktur auf Amazon / eBay / alternative eBay-Suche

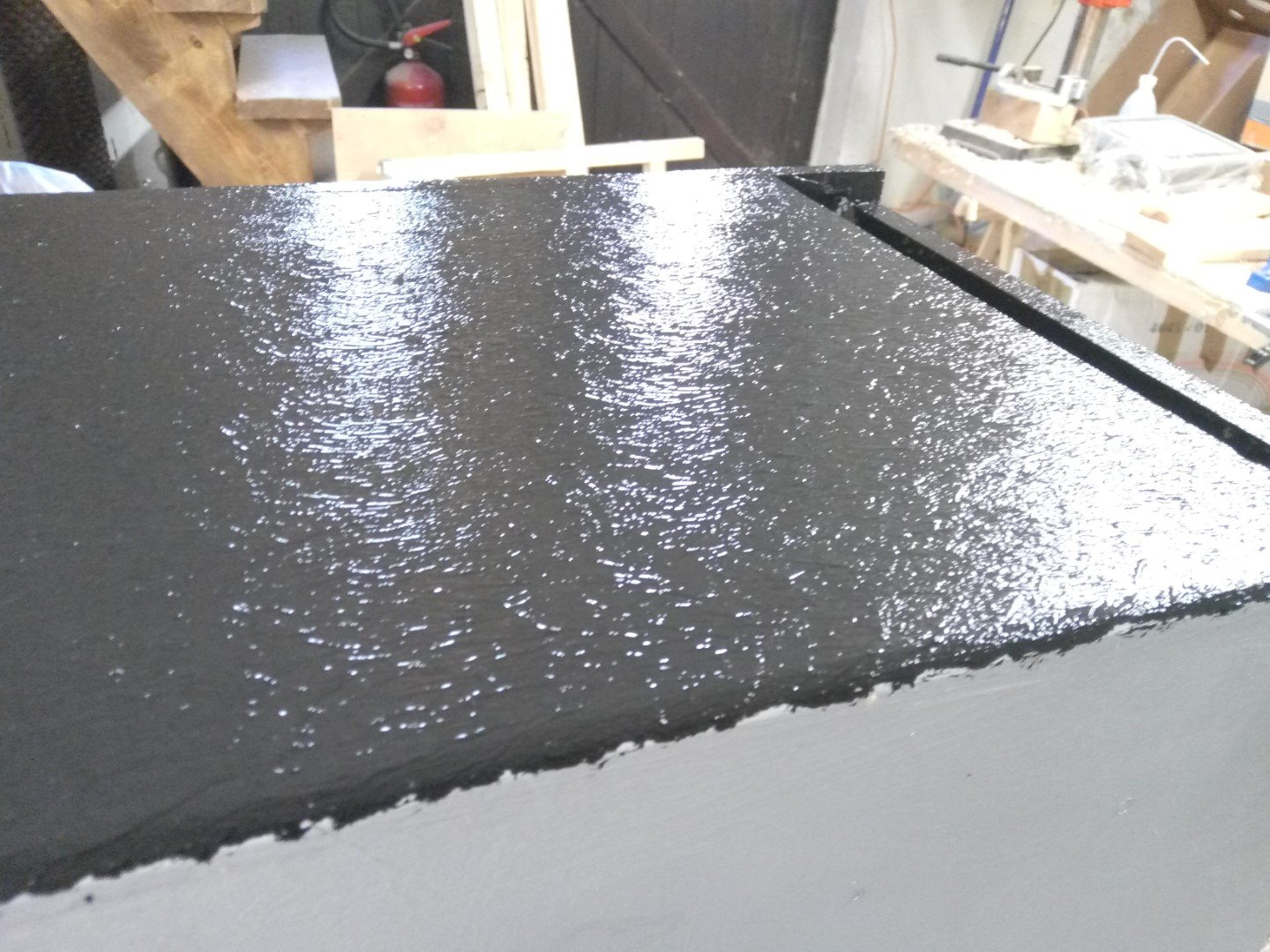

frisch gestrichen kann man die Struktur nur erahnen

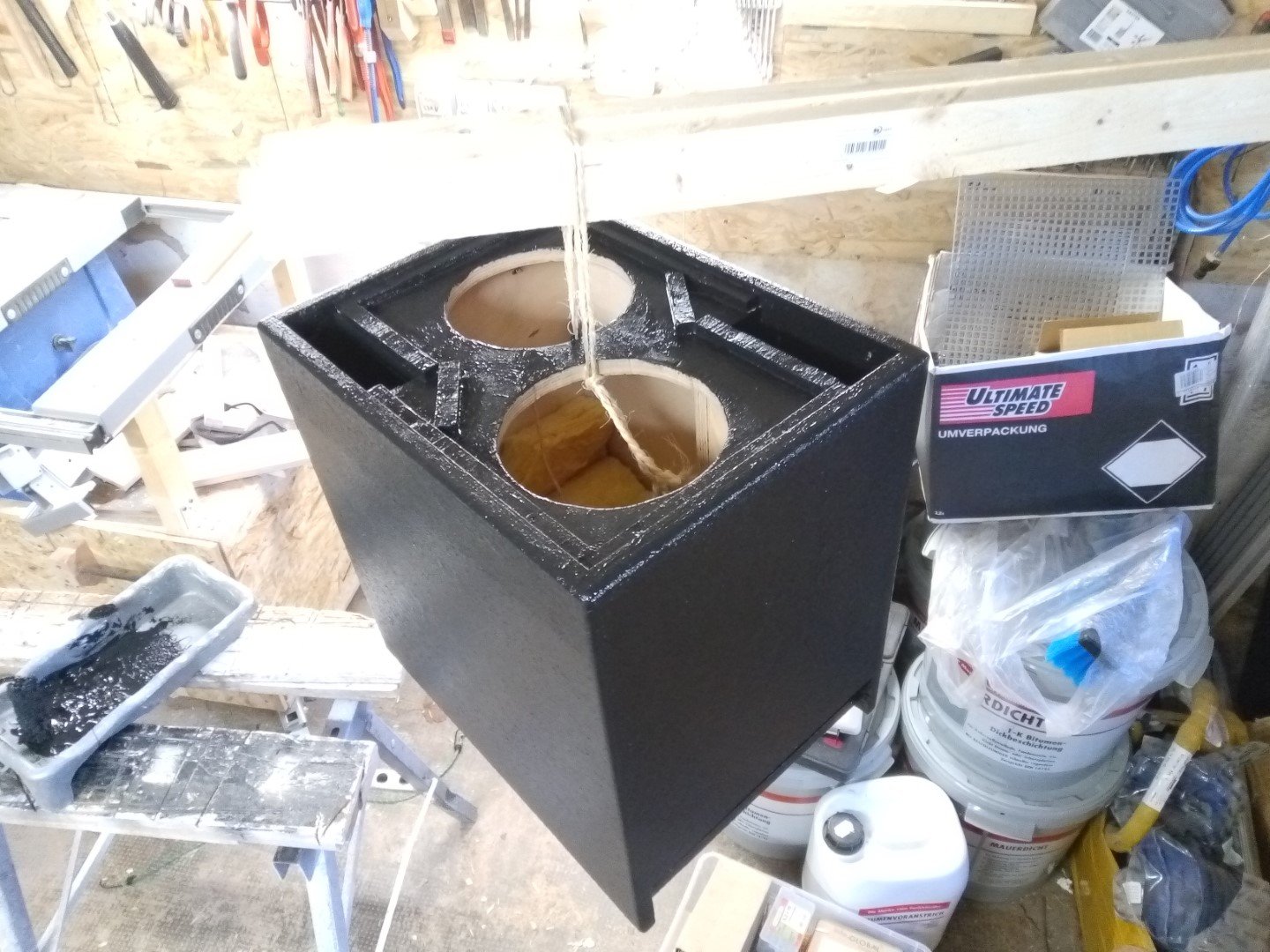

zum Trocknen aufhängen

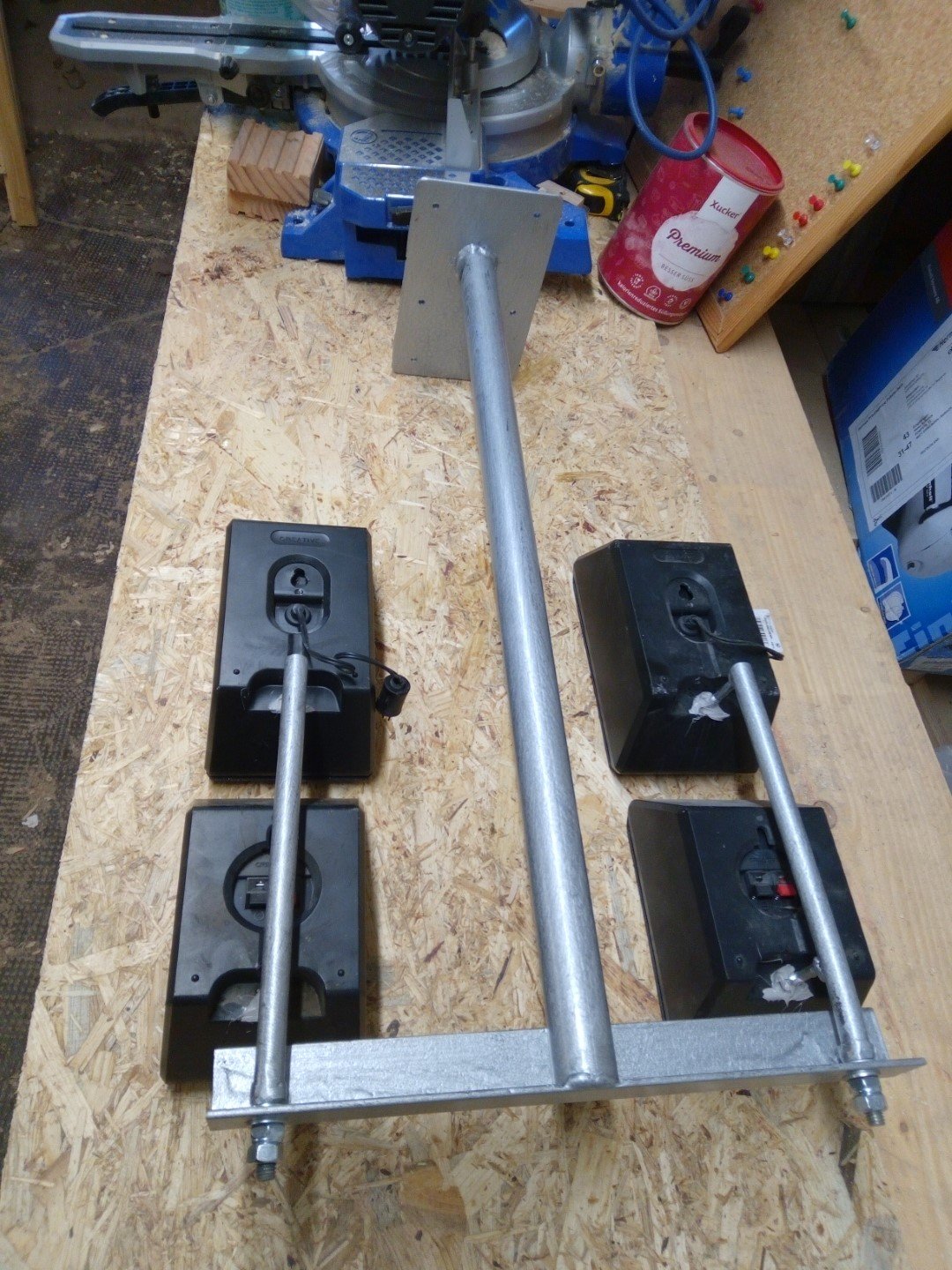

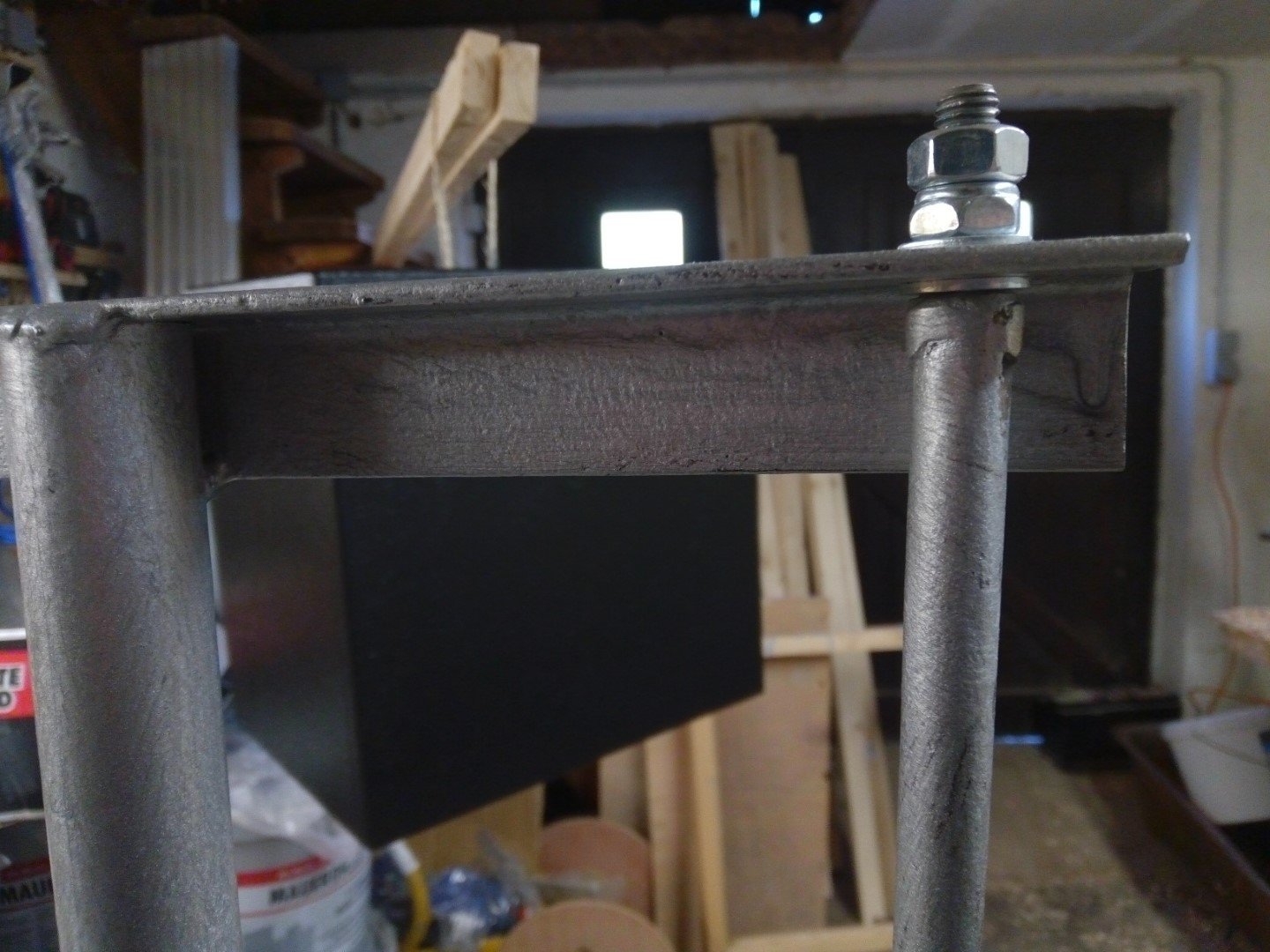

während die Farbe trocknet kann ich mich um die Lautsprecherchen kümmern. Ständer zusammenbauen. Der wird später seitlich drehbar sein

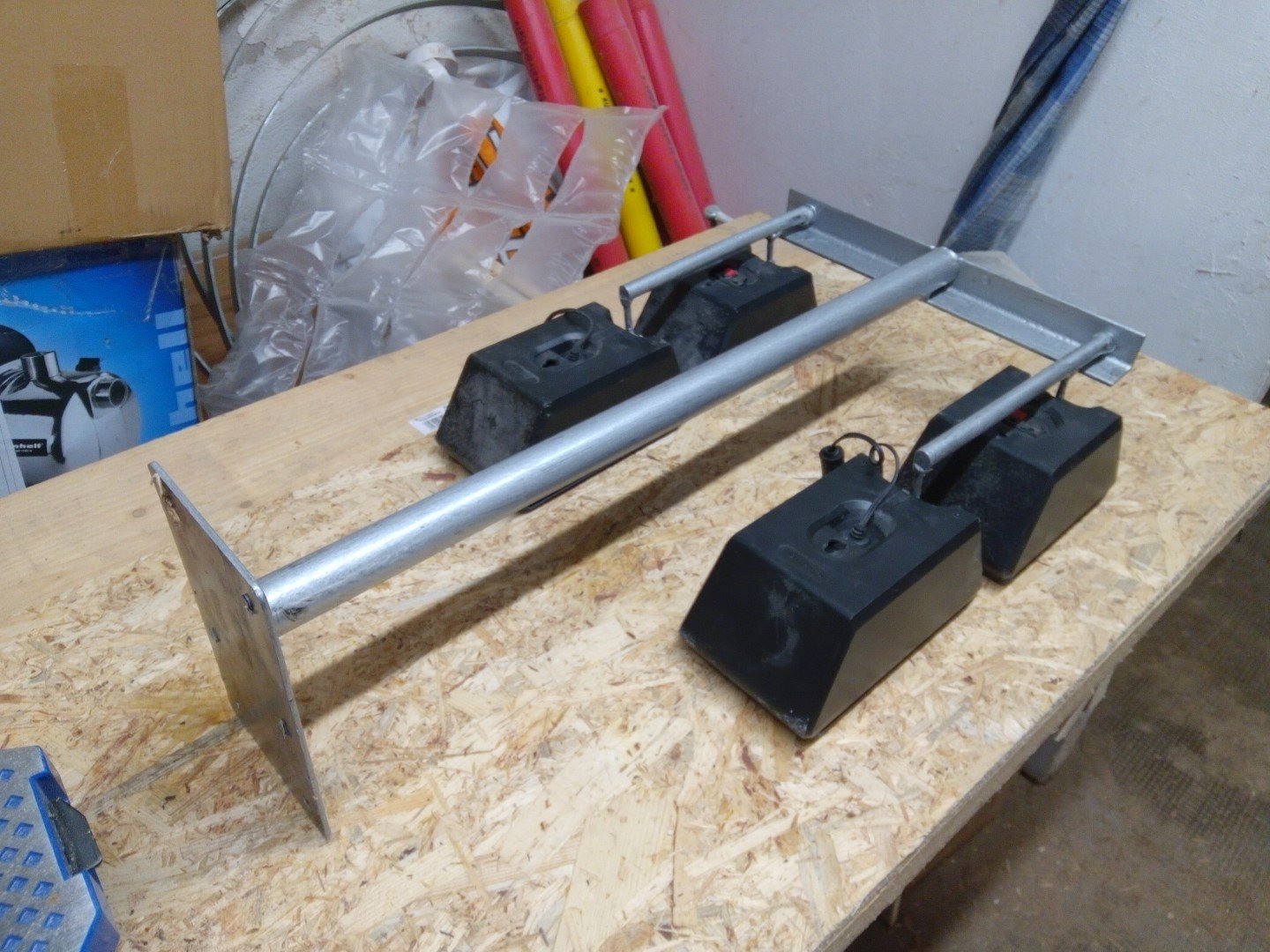

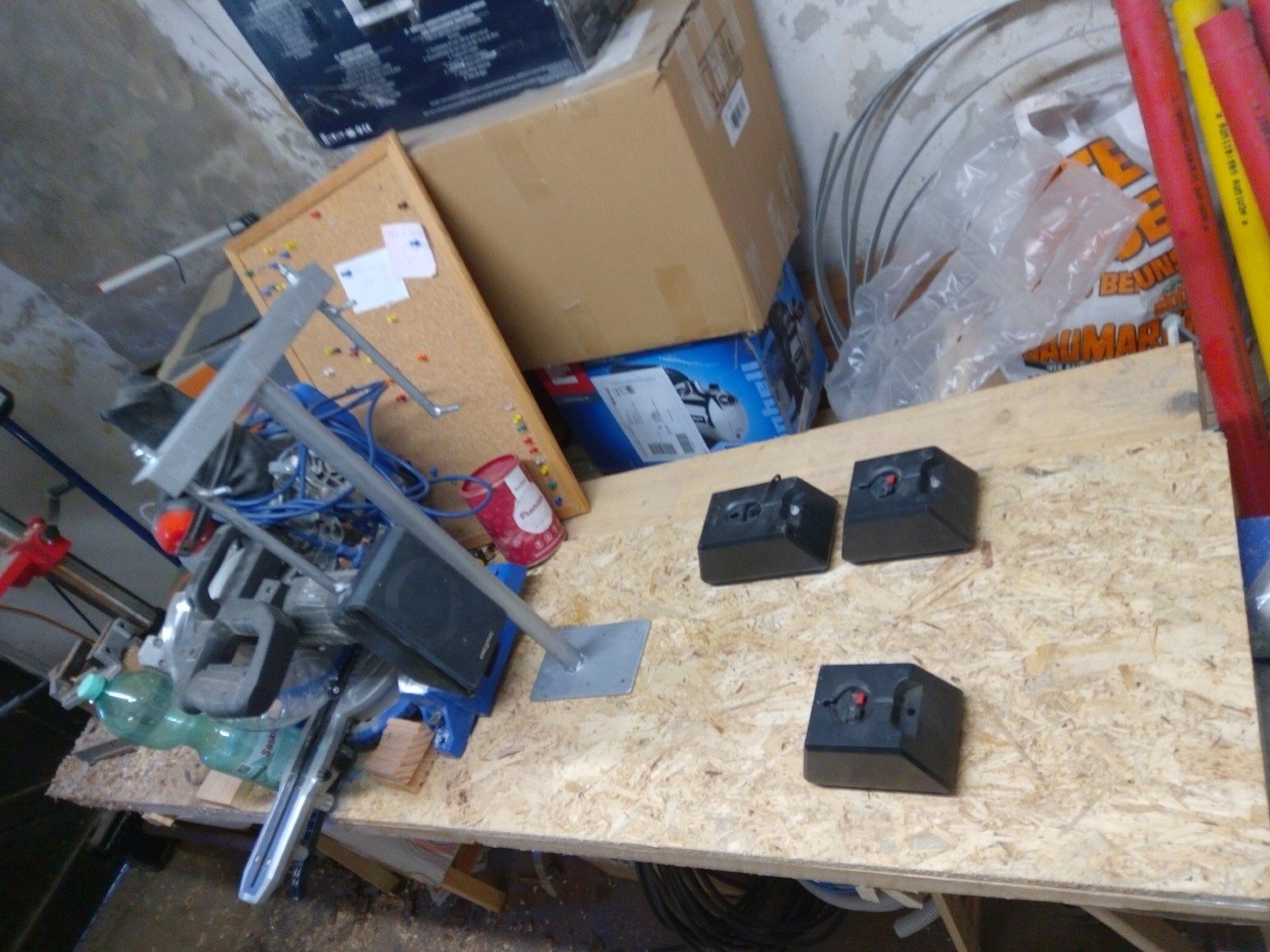

vier ausgediehnte Statelliten des Creative 7.1 Kino-Sorround-Systems kommen hier als Tops zum EInsatz

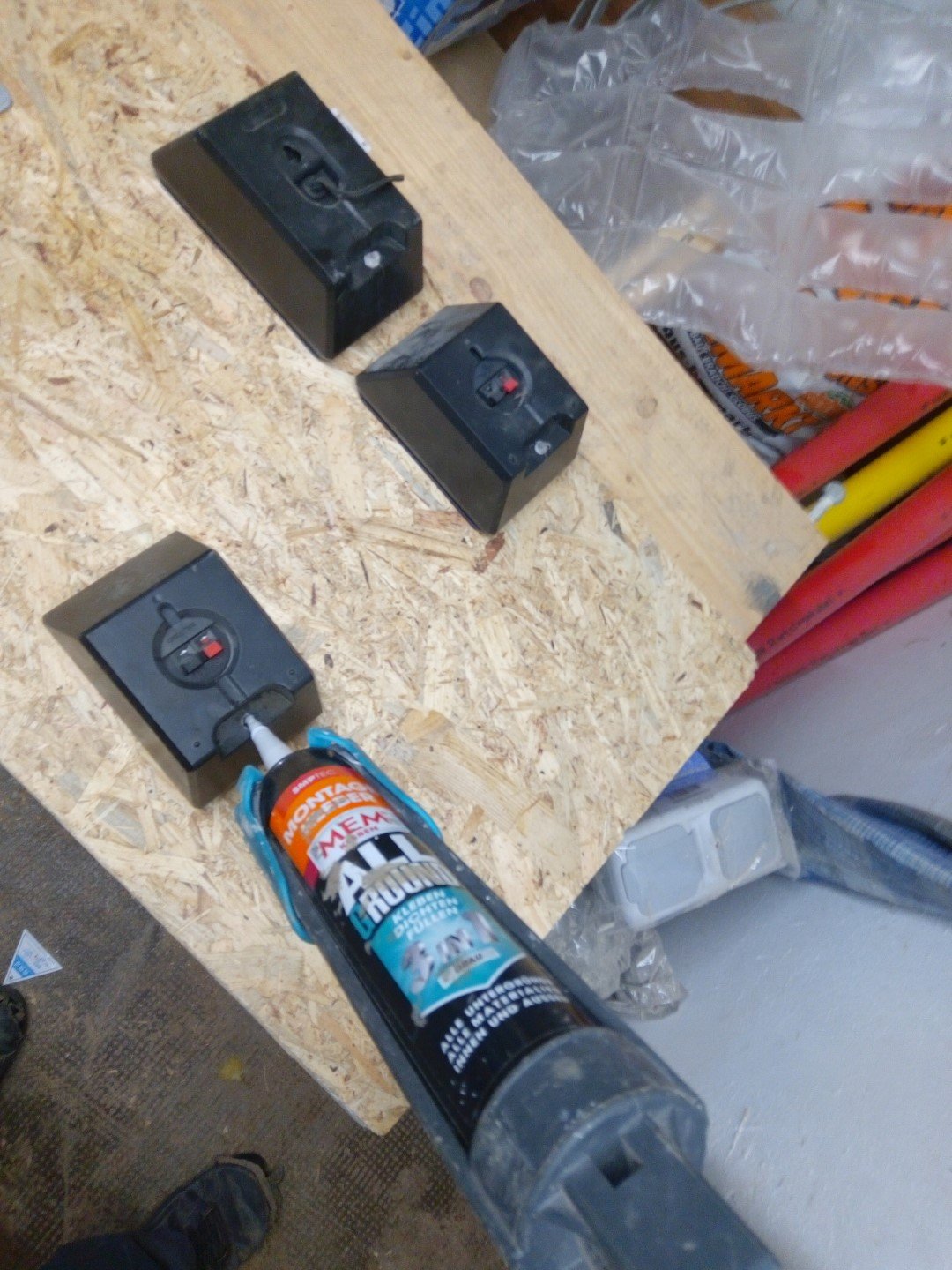

da letzte Woche beim Verschweißen der Haltepunkte diese so heiß wurden, dass das Plastik rundherum weich wurde sind die Gewinde rausgefallen. D.h. ich muss die Lautsprecher nun verkleben, mit Mega-Montagekleber

• Montagekleber MEM All Ground auf Amazon / eBay / alternative eBay-Suche



das muss nun auch erstmal durch trocknen

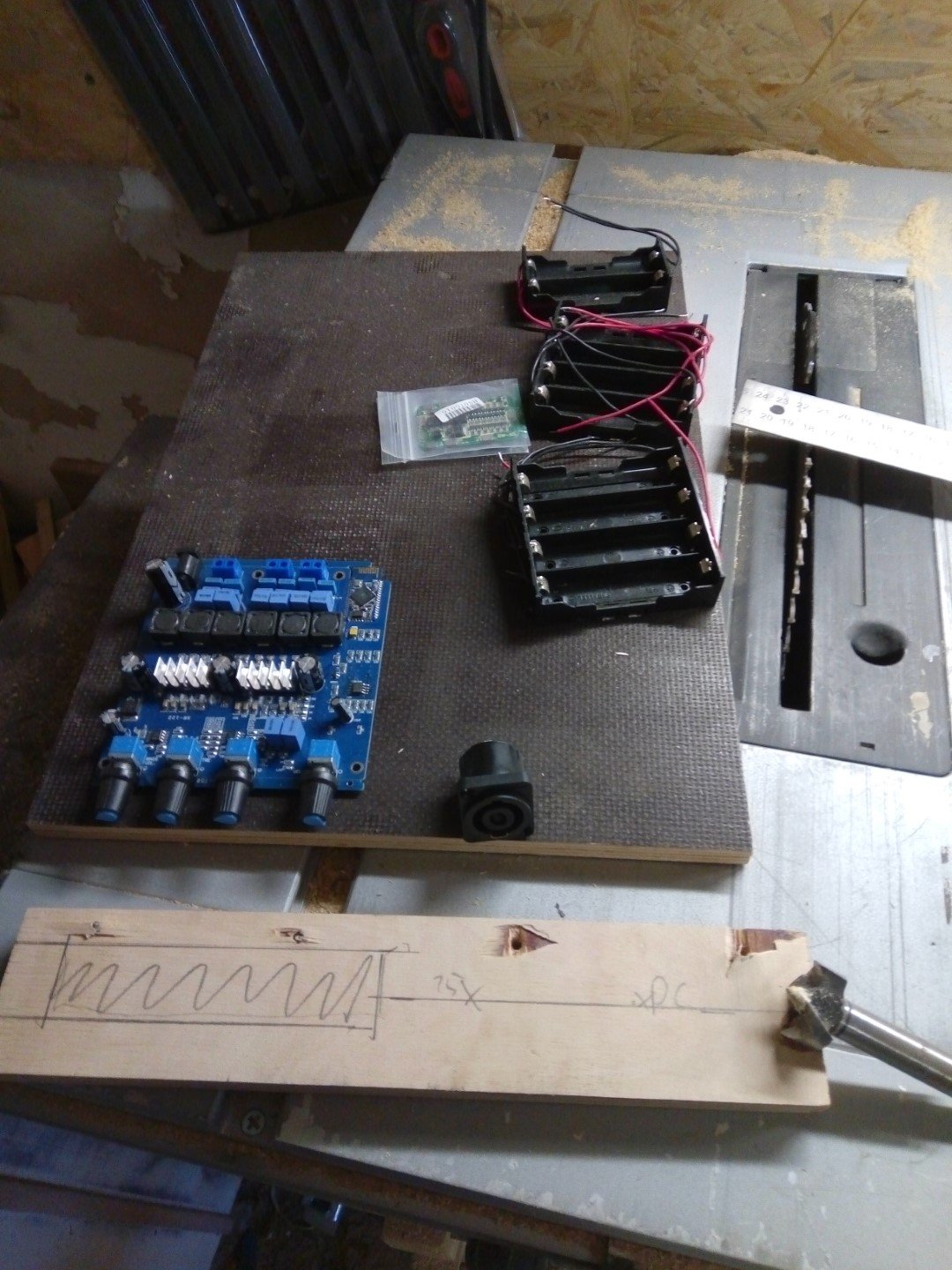

also geht es derweil an den Verstärkerteil

• Verstärkerplatine TPA3116, 2x 50 Watt + 1x 100 Watt mit Bluetooth auf Aliexpress / Amazon / eBay / alternative eBay-Suche

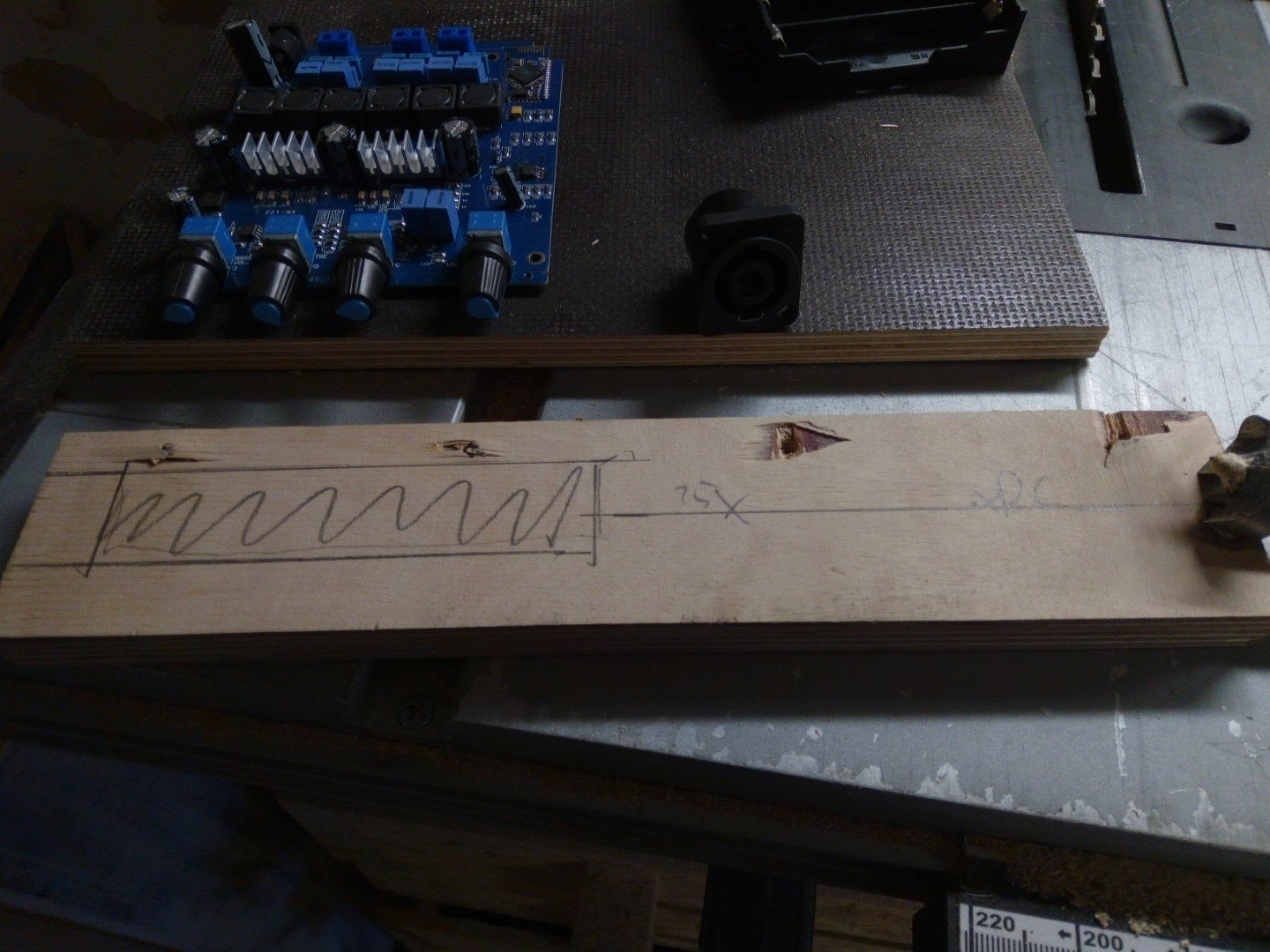

damit die Drehregler für Lautstärke und Höhen / Bass aus der Blende herausragen muss ich diese ein Stück dünner fräsen



da ich noch keinen Frästisch habe und man mit der Oberfräse an einem so kleinen Holzstückchen nicht gut rumfräsen kann versuche ich es mit der Tischbohrmaschine, doch das klappt erstmal nicht so gut. Mit niedriger Umdrehungszahl fräst der Fräser nicht sondern hakt nur, mit hoher Umdrehung hat die Bohrmaschine nicht mehr genug Kraft, und zusätzlich ist das noch immer zu langsam. Der Ausweg:  mit dem Forstnerbohrer Loch an Loch setzen, und mit dem Fräser dann nur den letzten mm am Boden abfräsen

• Bohrmaschine - Tischbohrmaschine PARKSIDE PTBM710A1

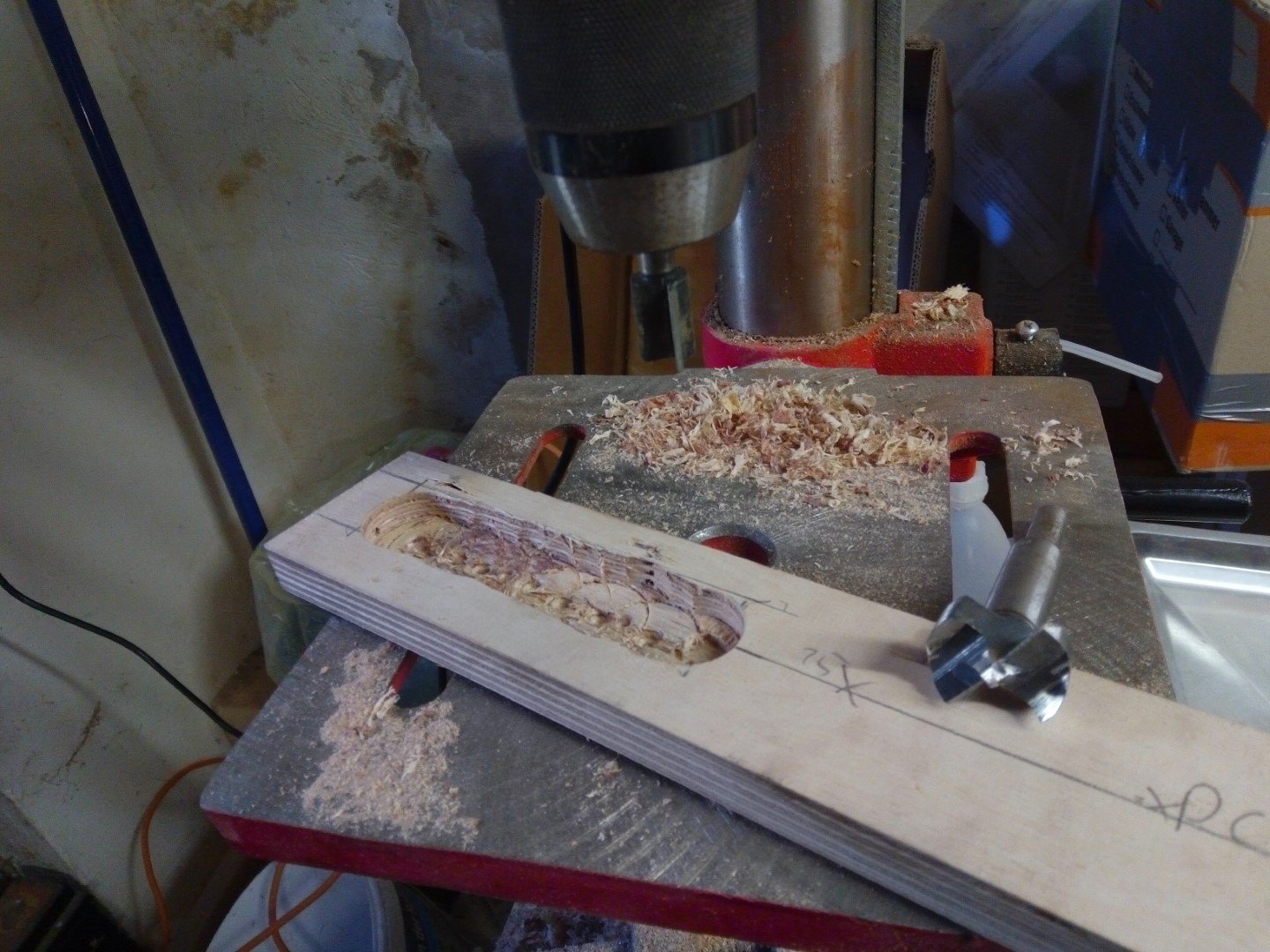

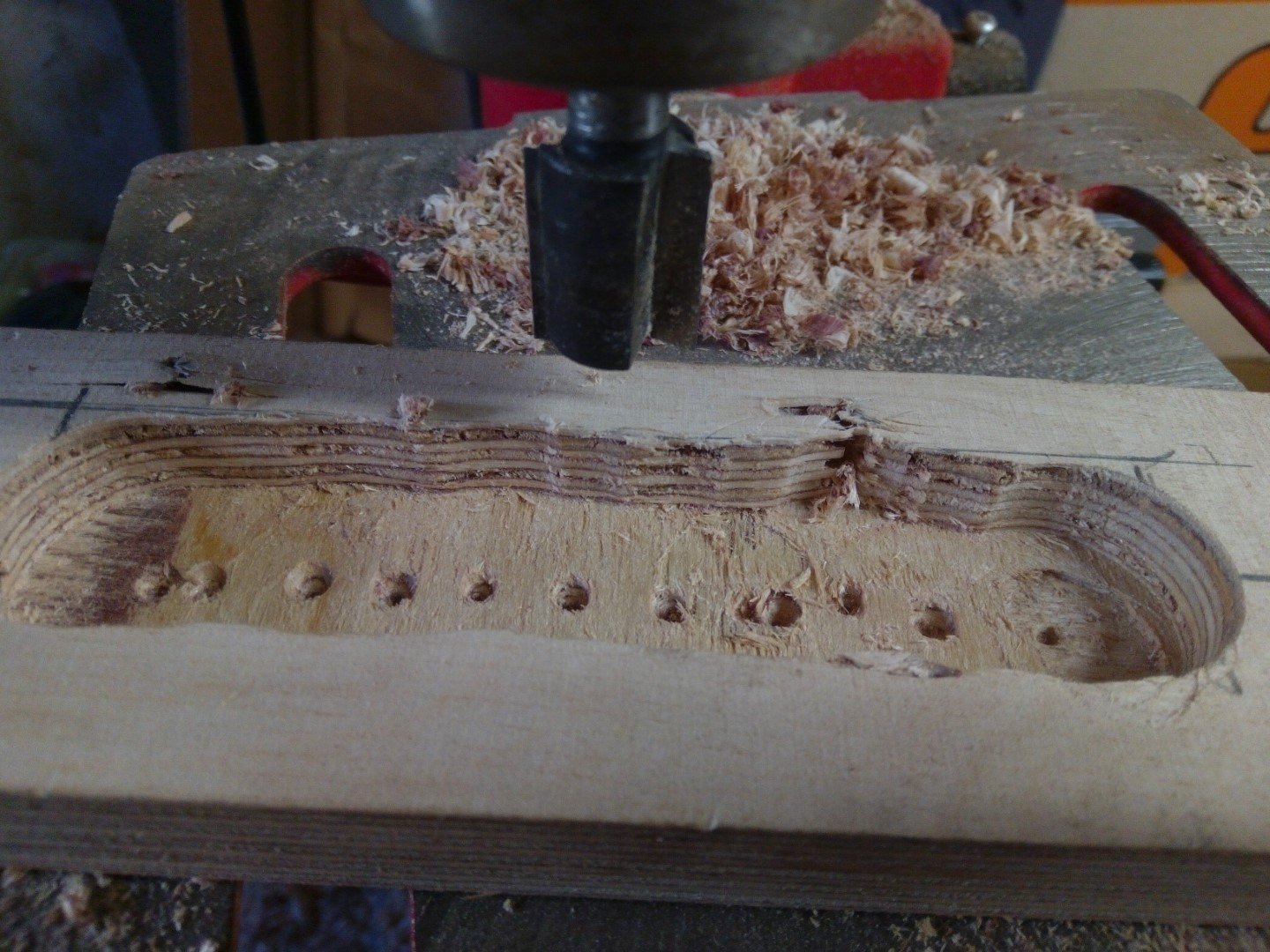

sieht dann so aus. Die kleinen Löcher sind vom Forstnerbohrer, weswegen ich nicht so tief rein bohren konnte wie benötigt sondern der Rest eben mit dem Fräser passieren musste

• Fräsersatz 6mm bei z.B. Globus Baumarkt Onlineshop oder  eBay oder Amazon

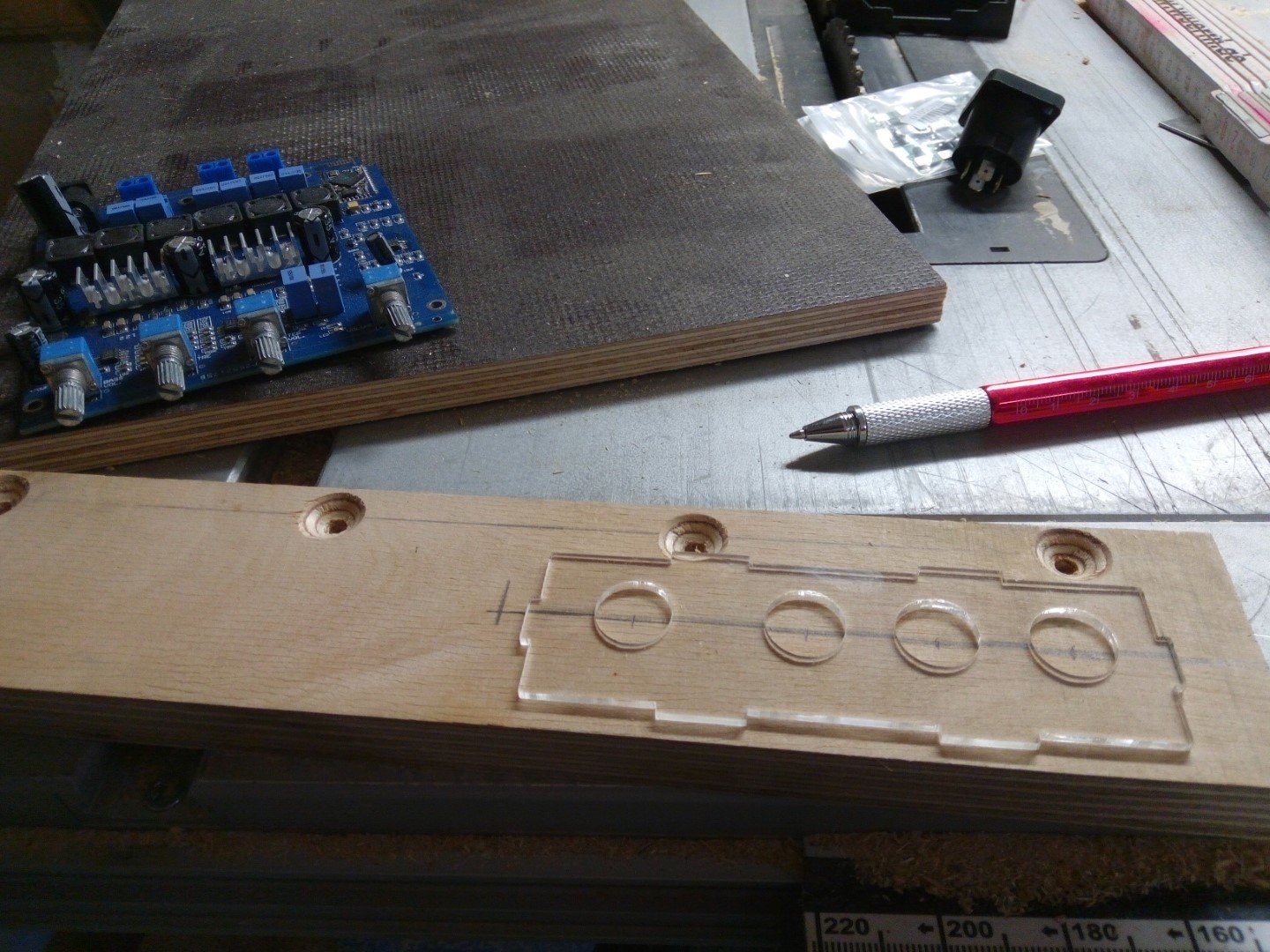

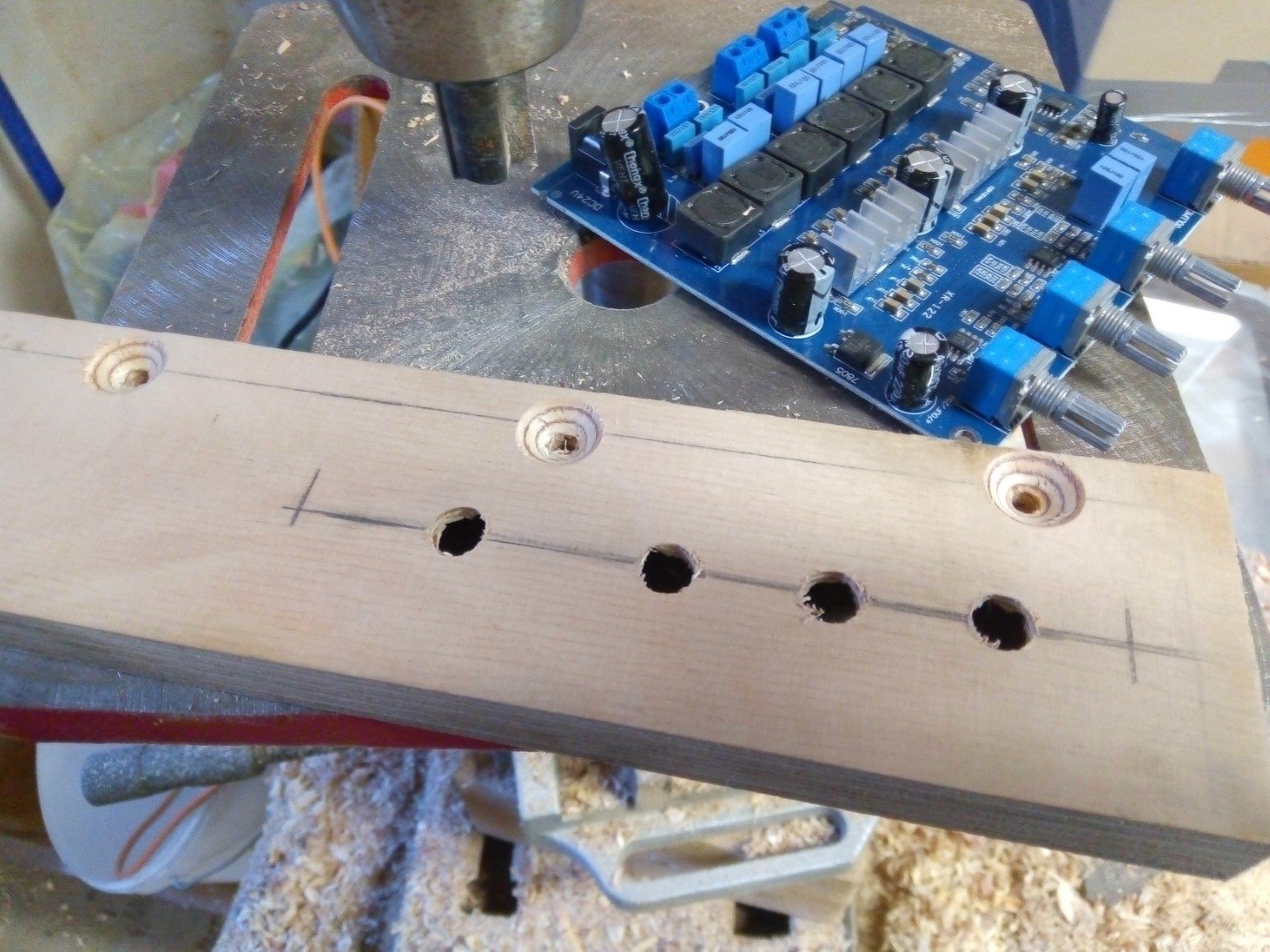

Löcher für die Drehregler markieren





passt. Dann noch eben grundieren und trocknen lassen

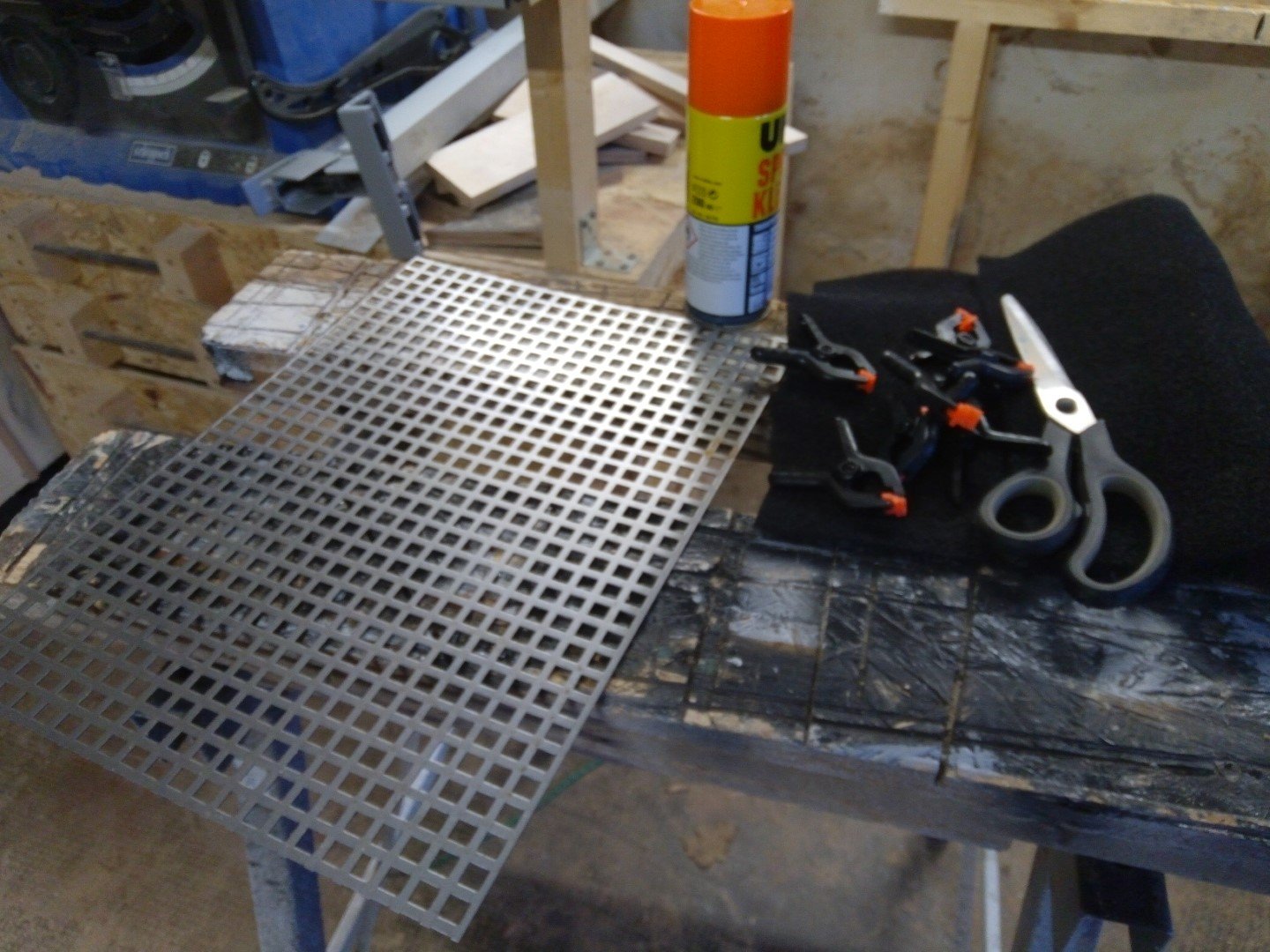

das Metal-Schutzgitter habe ich so passend bestellt, auf Maß zugeschnitten. Da habe ich bereits mehrfach Lautsprechergitter zuschneiden lassen. Die haben eine riesige Auswahl an verschiedenen Lochrastern und Musterm schneiden kostenlos jedes Maß mm genau per Laser zu und die Versandkosten sind fair.

• Lochblech auf Amazon / eBay / alternative eBay-Suche
• Lautsprecher Akustischaum für Frontabdeckung auf Amazon / eBay / alternative eBay-Suche



mit Sprühkleber spezieller Akustikschaum auf das Gitter kleben und über Nacht mit Zwingen fixieren. Die Holzbrettchen sind dazu da, damit sich die Klemmen nicht in den Schaumstoff reindrücken, die Vertiefungen verkleben dann nämlich und bleiben dann so

• Sprühkleber auf Amazon / eBay / alternative eBay-Suche
• Leimzwingen / Federklammern auf Amazon / eBay / alternative eBay-Suche



nun ist der Verstärkerteil dran. Kurzer Test, ob das Brett reinpasst



jepp passt



die Blende wird festgeleimt

• Holzleim Ponal Classic auf Amazon / eBay / alternative eBay-Suche
• Schraubzwingen - günstiges Set auf eBay



als nächstes geht's ans Löten

• 60 Watt Lötstation auf Aliexpress / Amazon / eBay
• Lötabsaugung / Rauchabzug auf eBay oder Aliexpress
• Löthilfe / Dritte Hand (auf schraubbare Klemme achten) auf Aliexpress / Amazon / eBay





für das Meiste nehme ich 1,5mm² Lautsprecherkabel

•  Lautsprecherkabel 1,5mm² transparent auf Amazon / eBay / alternative eBay-Suche



die beiden 165mm McGee Bässe werden parallel angeklemmt





2x 60W Sinusleistung, 8 Ohm, parallel werden daraus 4 Ohm



sieht so langsam nach Lautsprecher aus



ich mag den Klang, wenn Tieftöner eine harte Aufhängung und Sicke haben. Diese weichen Gummi- oder Schaumstoff-Schwabbelsicke sind nix für mich



bei der Schutzgitterbefestigung will ich mal was neues ausprobieren. Bei meinen letzten Lautsprecher habe ich das erste Mal Magnete eingesetzt, aber die Umsetzung war noch nicht so optimal. Nun versuche ich Rundmagnete mit Bohrung. Die kann man wie Unterlegscheiben benutzen. Theoretisch

• Magnete rund mit Loch 10x5mm für Frontgitterbefestigung auf Amazon / eBay / alternative eBay-Suche



vorher mit einem 10mm Metallbohrer das Loch im Holzrahmen etwas aufgebohrt, damit der Magnet versenkt werden kann



das Holz ist vom Bohren etwas ausgerissen, aber der Magnet passt



mal ausprobieren





passt bündig rein



unten drunter kommen noch Gummifüße

• Gummifüße 10mm  auf Amazon / eBay / alternative eBay-Suche



soweit erstmal



nur mal grob anhalten



der Ständer wird fest mit dem Subwoofer verschraubt



dann die Lautsprecher passend verkabelt und mit Spiralschlauch und Kabelbinder fixiert



die vier Kabel kommen zusammen in einen 4er Speakon-Stecker

• Speakon-kompatibler Stecker auf Amazon / eBay / alternative eBay-Suche





zack fertig



größer, als ursprünglich erwartet



wegen der doppelten Tops hat das Aussehen etwas von einem Line-Array - das war auch beabsichtigt  ?



dann der passende Speakon-Anschluss am Verstärkerteil



zur Stromversorgung kommen 12x Lithium-Ionen Batterien vom Typ 18650 zum Einsatz, jeweils 2 parallel und 6 in Reihe geschaltet zu 22,2V

• 18650 LiIon Akkus (bitte keine China-Fakes mit 9900mAh oder mehr kaufen sondern ausschließlich Markenzellen von Sony, LG, Panasonic oder Samsung) Amazon / eBay

• 18650er LiIon Akkuzellen gebraucht & getestet:  WeSellCells

• 18650er LiIon Akkuzellen gebraucht & getestet:  Energycells

• 18650er LiIon Akkuzellen gebraucht & getestet divers



zum Laden von Li-Ionen Zellen benötigt man eine Ladesteuerung mit Schutzschaltung, auch "BMS" oder "Protection Board" genannt

• BMS 6s = 22V Schutzplatine auf Aliexpress / Amazon / eBay / alternative eBay-Suche



so wird ein Überladen und Überhitzen vermieden, da bei falscher Ladung die Li-Ionen Zellen explodieren können



Anschluss-Schema des BMS:





das ist der Verstärker, ein TPA3116 Board. 2x 50 Watt + 1x 100 Watt mit Bluetooth integriert. Ziemlich klein für die Leistungsdaten - ziemlich cool.

• Verstärkerplatine TPA3116, 2x 50 Watt + 1x 100 Watt mit Bluetooth auf Aliexpress / Amazon / eBay / alternative eBay-Suche



da ich die Lochaussparungen leider spiegelverkehrt eingefräst habe muss ich den Verstärker kopfüber einbauen. Im Prinzip nicht schlimm, aber geplant war anders. Na egal.

Links der An-Ausschalter um den Verstärker vom Batterieblock zu trennen, daneben die Ladebuchse für das Netzteil, mittig die Speakon-Buchse für die Tops



Batterien rein und erstmal ohne Netzteil testen, ob alles richtig verklemmt ist. Knappe 18V - das sieht etwas niedrig aus aber dürfte passen, da die Akkus noch nicht geladen wurden.

Da ich aktuell nur 10 Akkus habe kann ich nicht alle 12 Plätze besetzen sondern muss jeden zweiten auslassen (es sind immer zwei parallel geschaltet und 6 in Reihe)

• abgewinkelte Spitzzange (= Telefonzange) mit 180 oder 200mm auf Amazon / eBay

• abgewinkelte Spitzzange (= Telefonzange) mit 180 oder 200mm auf Amazon / eBay

• robuster Seitenschneider + Kombizange auf Amazon / eBay

• robustes Schraubendreher Set von WiHa auf Amazon / eBay

• Mini-Seitenschneider auf eBay oder auf Aliexpress

• Jokari automatische Abisolierzange "Super Plus 4" auf Amazon / eBay

• Jokari Entmanteler No. 12 auf  Amazon / eBay



ein 24V Netzteil zum Laden. Das dürfte ne Weile dauern, da das Teil nur 1A liefert

• Netzteil 24V für 6s / 22v Akkusystem mit 5,5mm Hohlstecker ab 1A auf Aliexpress / Amazon / eBay / alternative eBay-Suche



mit angestecktem Netzteil liegen am Ausgang nun 19,8V an. Hmm, noch immer zu wenig. Naja, Geduld, das muss halt alles mal laden.



mal ausprobieren, ob die Geschichte auch samt der vielen Kabel noch in den Subwoofer passt



passt rein, eng aber geht



die Plastikknöpfe der Drehregler gehen nicht drauf da die Holblende trotz ausfräsen noch immer zu dick ist, aber so geht's auch



 na dann mal ausprobieren, ob die Boxen funktionieren.



Das Bluetooth-Signbal wird jedenfalls mal erkannt



Yeai - funktioniert, es kommt Musik raus  ?





ab damit auf den Balkon und erstmal genießen
