Im letzten Jahr sind bei Heidi's PV auf dem Gartenhaus nacheinander und unabhängig voneinander beide Wechselrichter ausgefallen.



Für beide wurden im Rahmen der Garantie vom Aliexpress-Händler Ersatzteile zugeschickt, die man in Eigenregie einbauen muss.

Zwischenzeitlich habe ich mal etwas Zeit und Muse um das an zu gehen, deswegen möchte ich es hier auch dokumentieren.



Es handelt sich bei den Wechselrichtern um Modelle von SoyoSource

• GTN 1200
• GTN 600

Beides sind Grid Tie Wechselrichter. Das Besondere:  man kann sie entweder als reine Einspeisewechselrichter mit MPPT Tracker an PV-Modulen betreiben, oder man kann sie als Batteriewechselrichter betreiben.

Hier noch ein paar mehr Infos zu den unterschiedlichen Wechselrichter-Typen sowie im Speziellen auch zum SoyoYource 1200:  Menü Sonstiges -> Akkus -> 19 Wechselrichter, Inverter





01 SoyoSource GTN 600

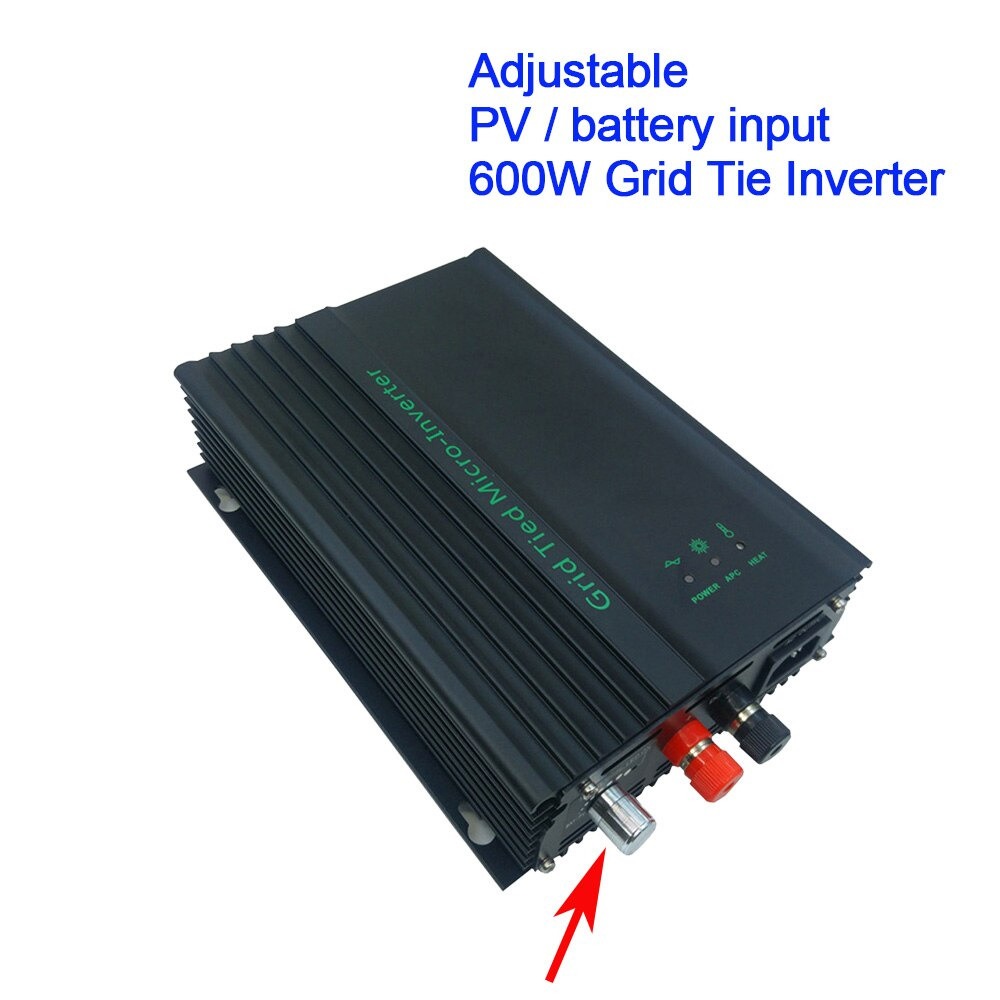

Zuerst der kleinere GTN 600 (600W PV-Leistung bzw. 500W Leistung im Batteriemodus).

Bezugsquellen, um den Wechselrichter zu kaufen findest Du hier im ausführlichen Testbericht:  Akkus & PV - SoyoSource 600W MPPT Grid Tie Batterie Wechselrichter

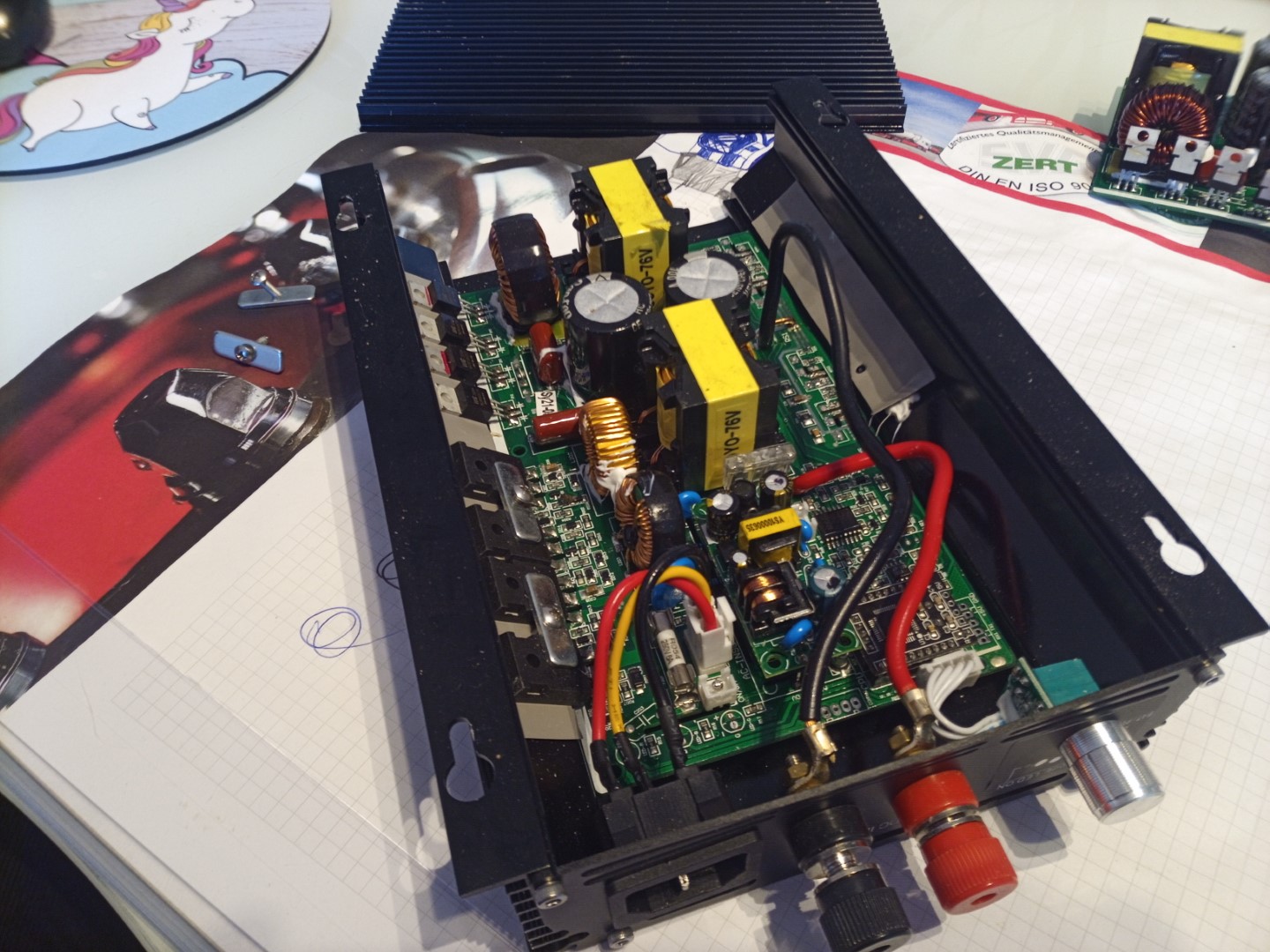

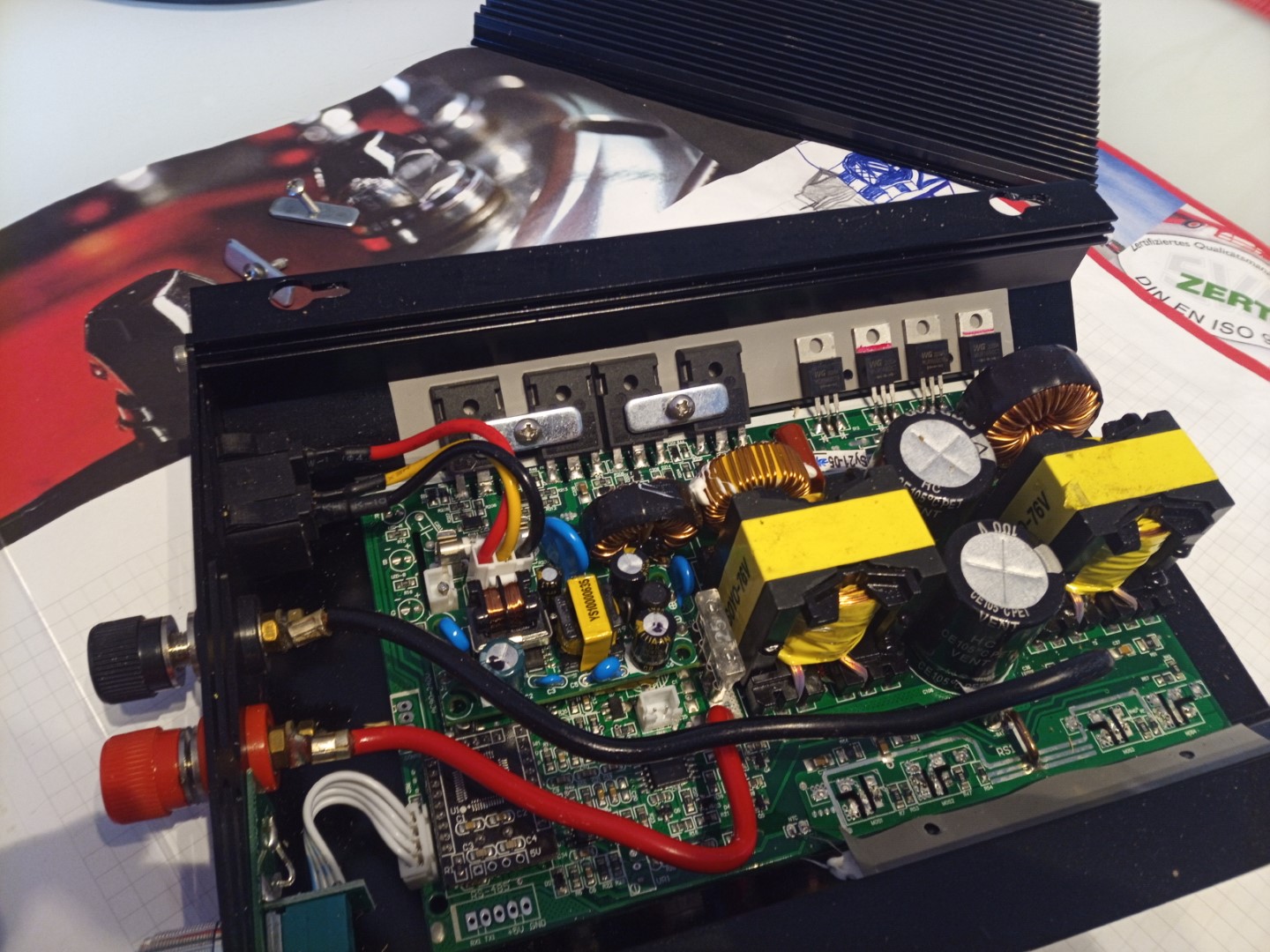

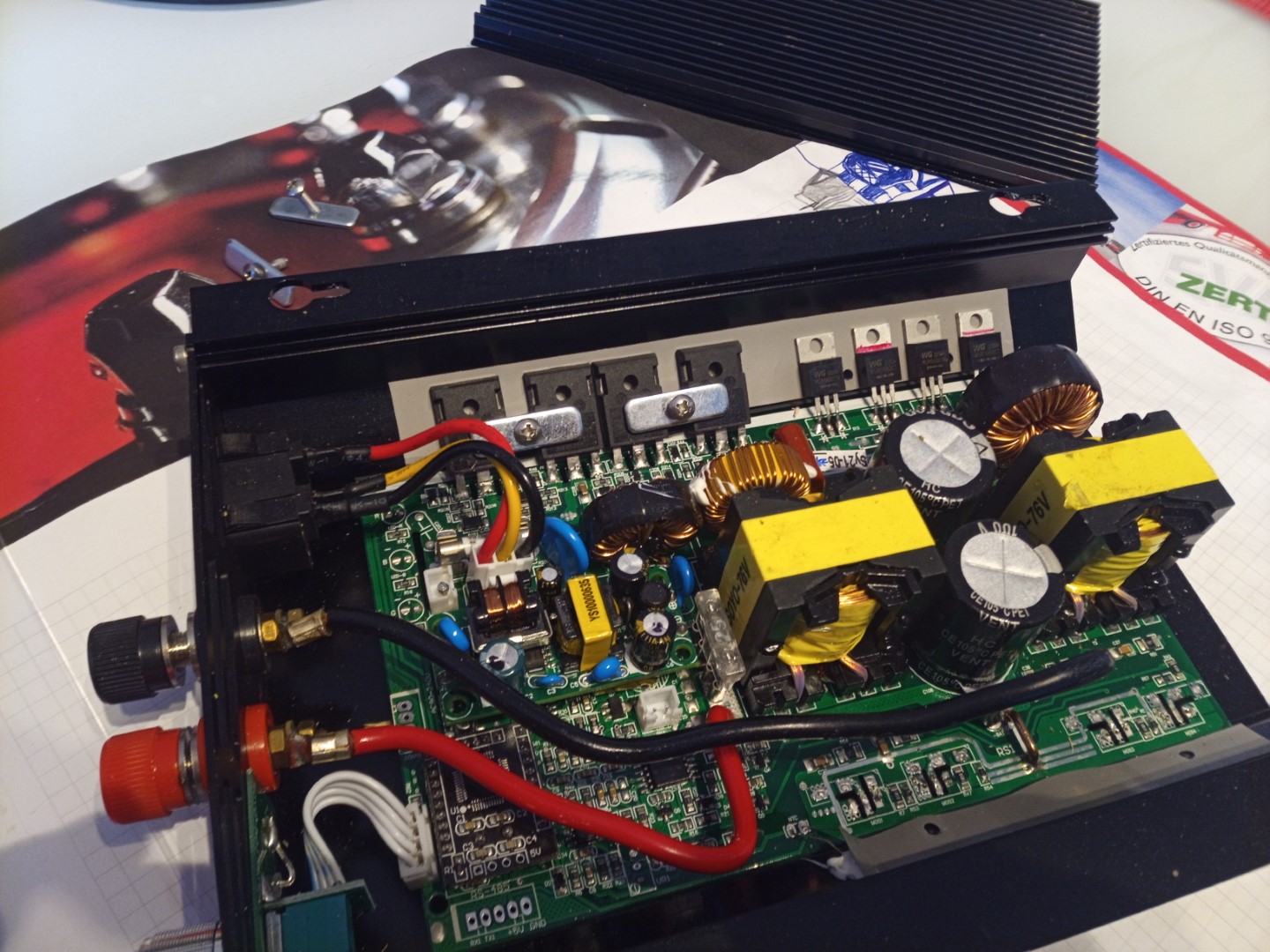

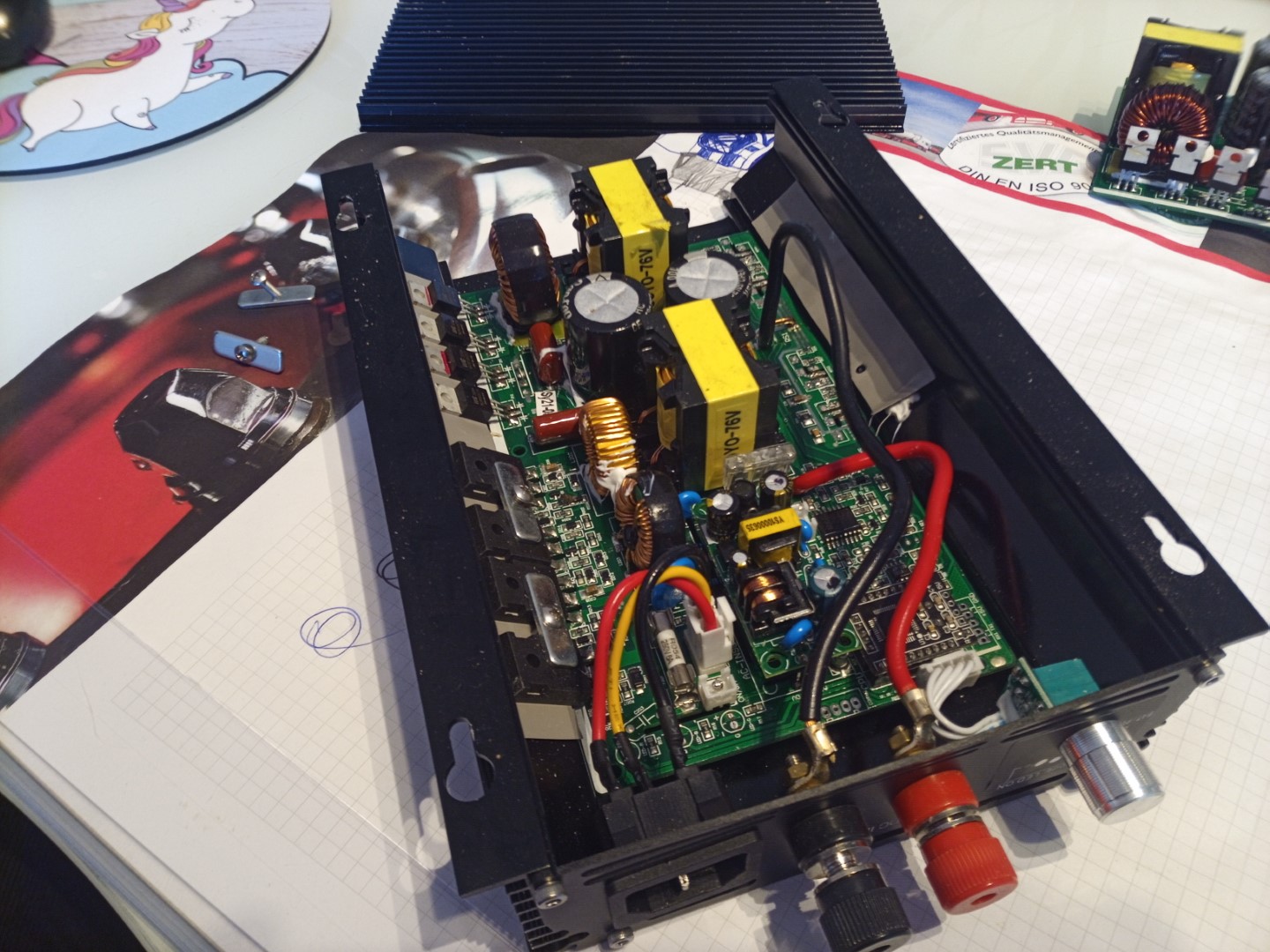

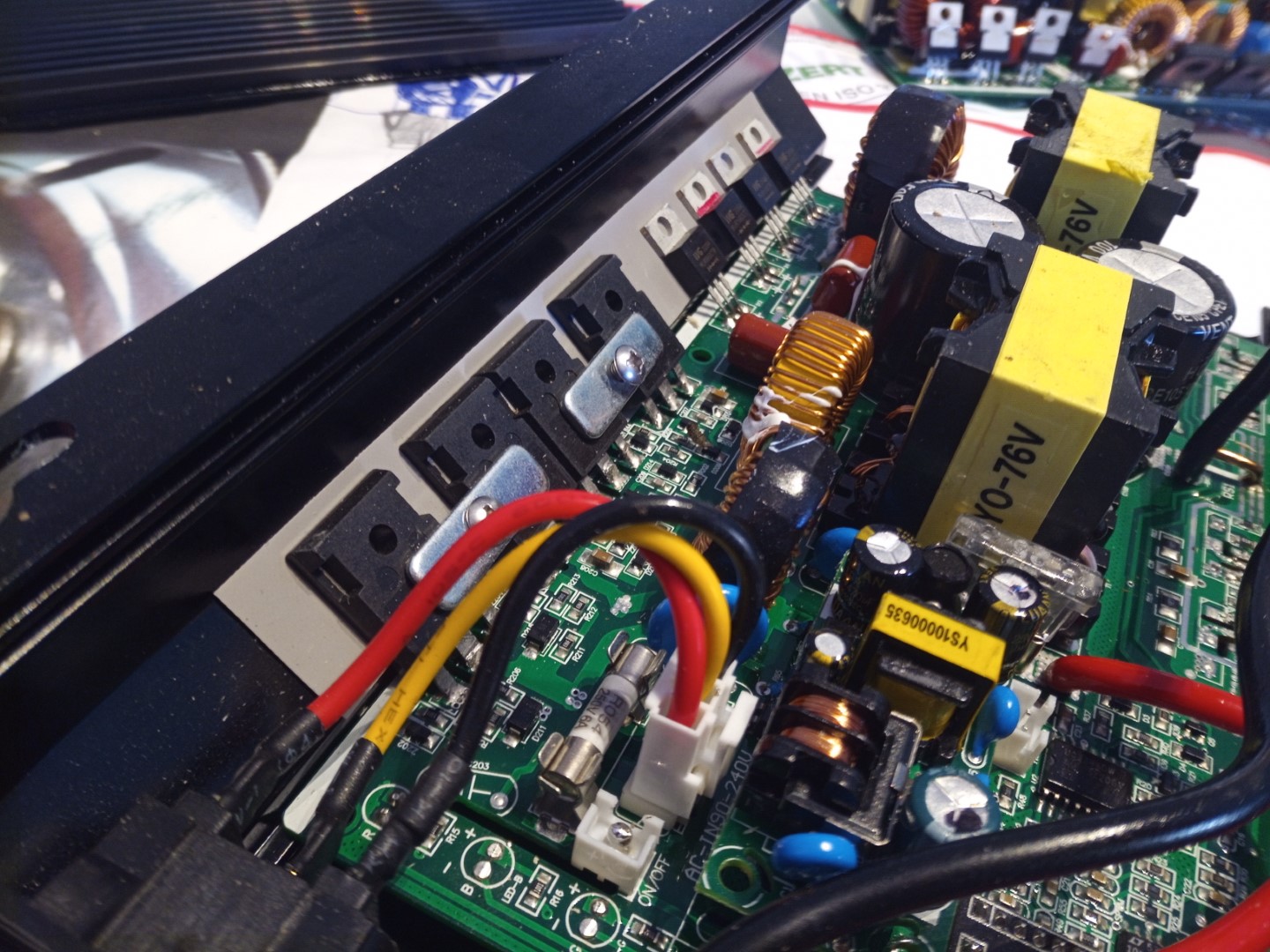

aufgeschraubt sieht der Wechselrichter dann so aus











Bei diesem Wechselrichter sind vier MosFETs durchgebrannt. Sowas kommt wohl häufiger vor, auch bei anderen Modellen und Herstellern.

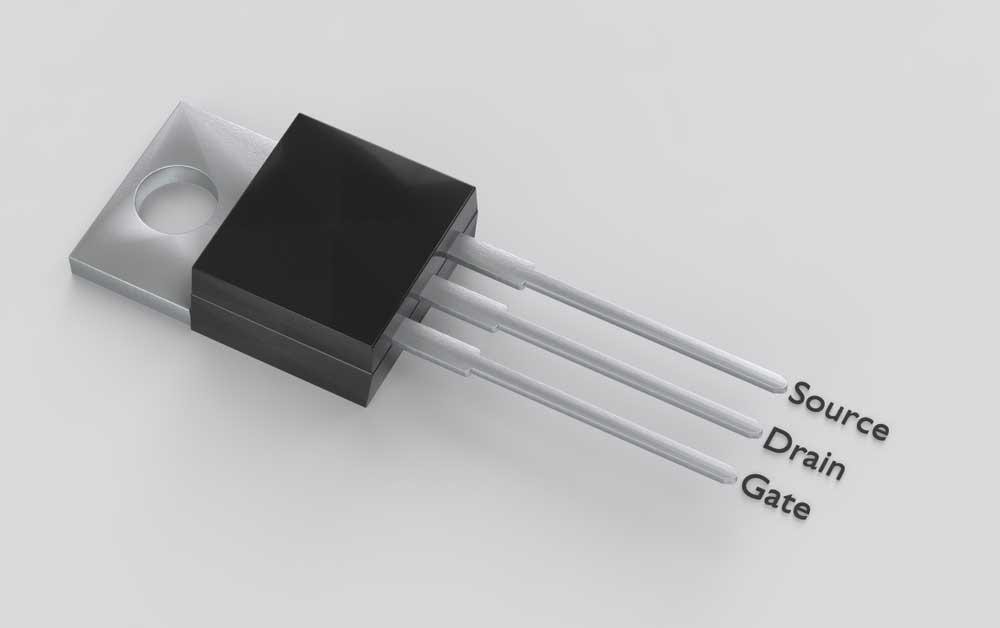

Wie teste ich, ob ein MosFET defekt ist?

Hierzu gibt es Anleitungen im Netz. Man benötigt dazu ein Multimeter und der MosFET sollte ausgebaut / ausgelötet sein

• Mosfet testen @ mikrocontroller.net
• How to check: MOSFET @ berlin-repariert.de
• MOSFET-Test mit dem DMM @ elektronik-klub.de

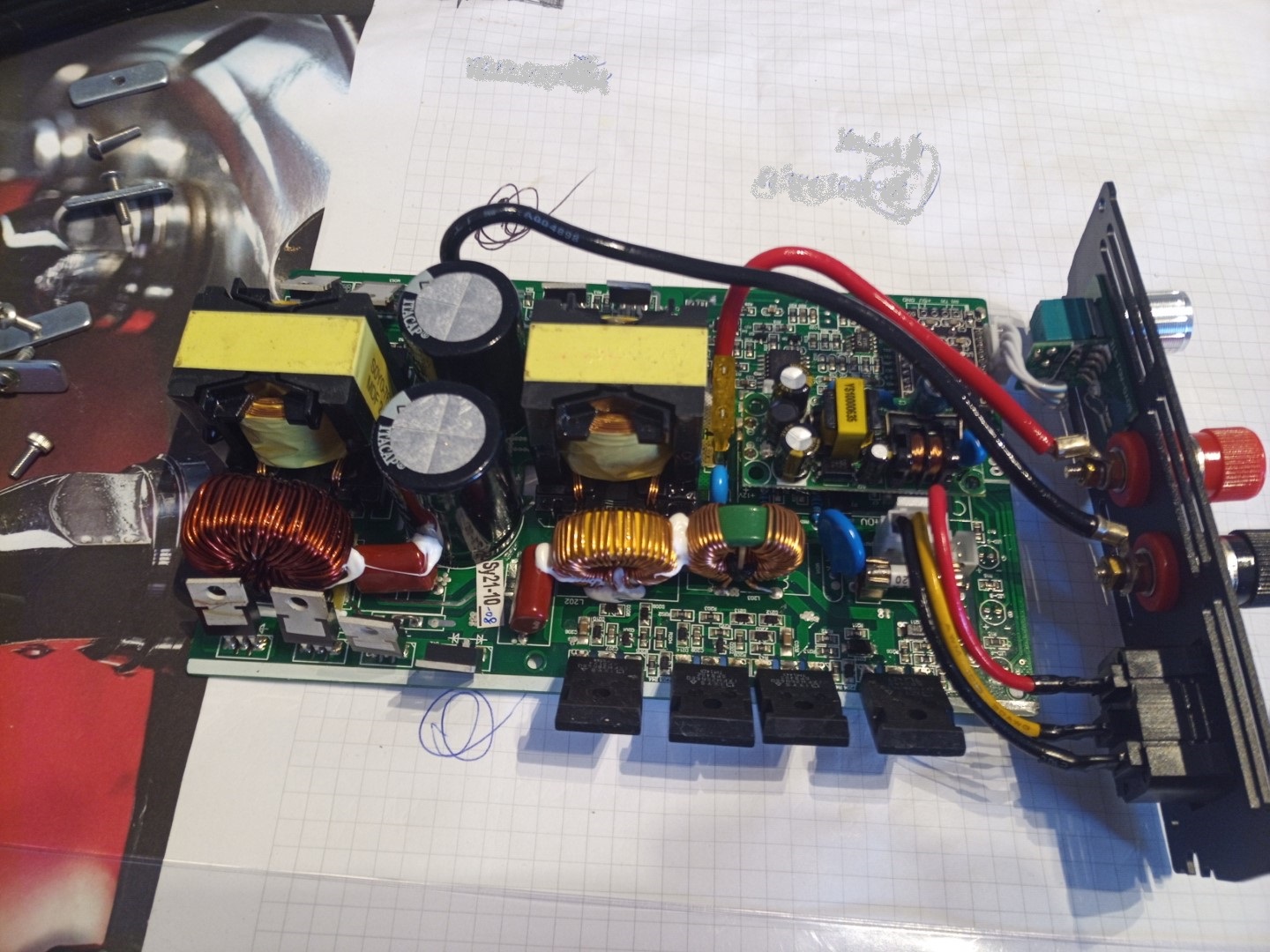

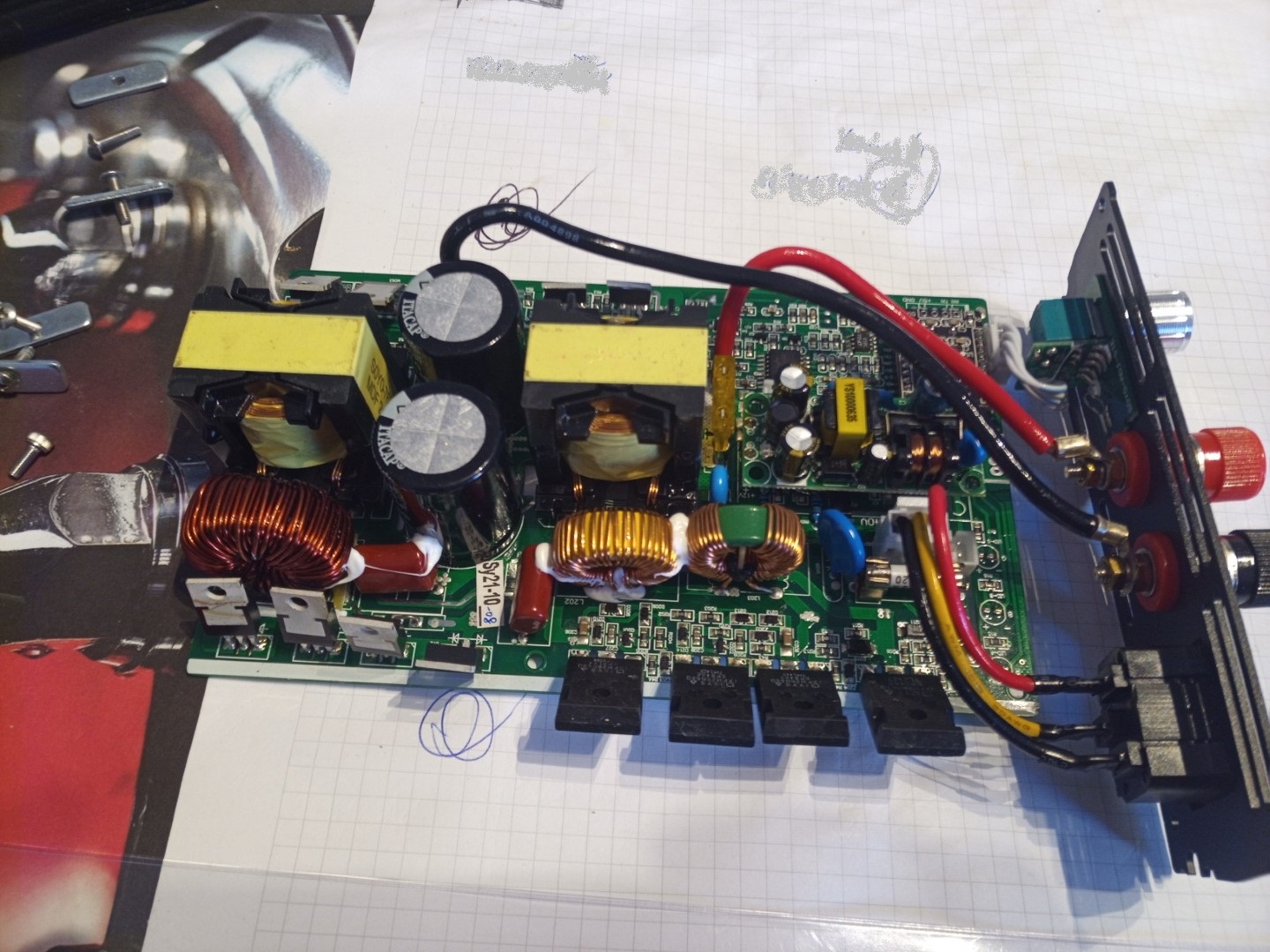

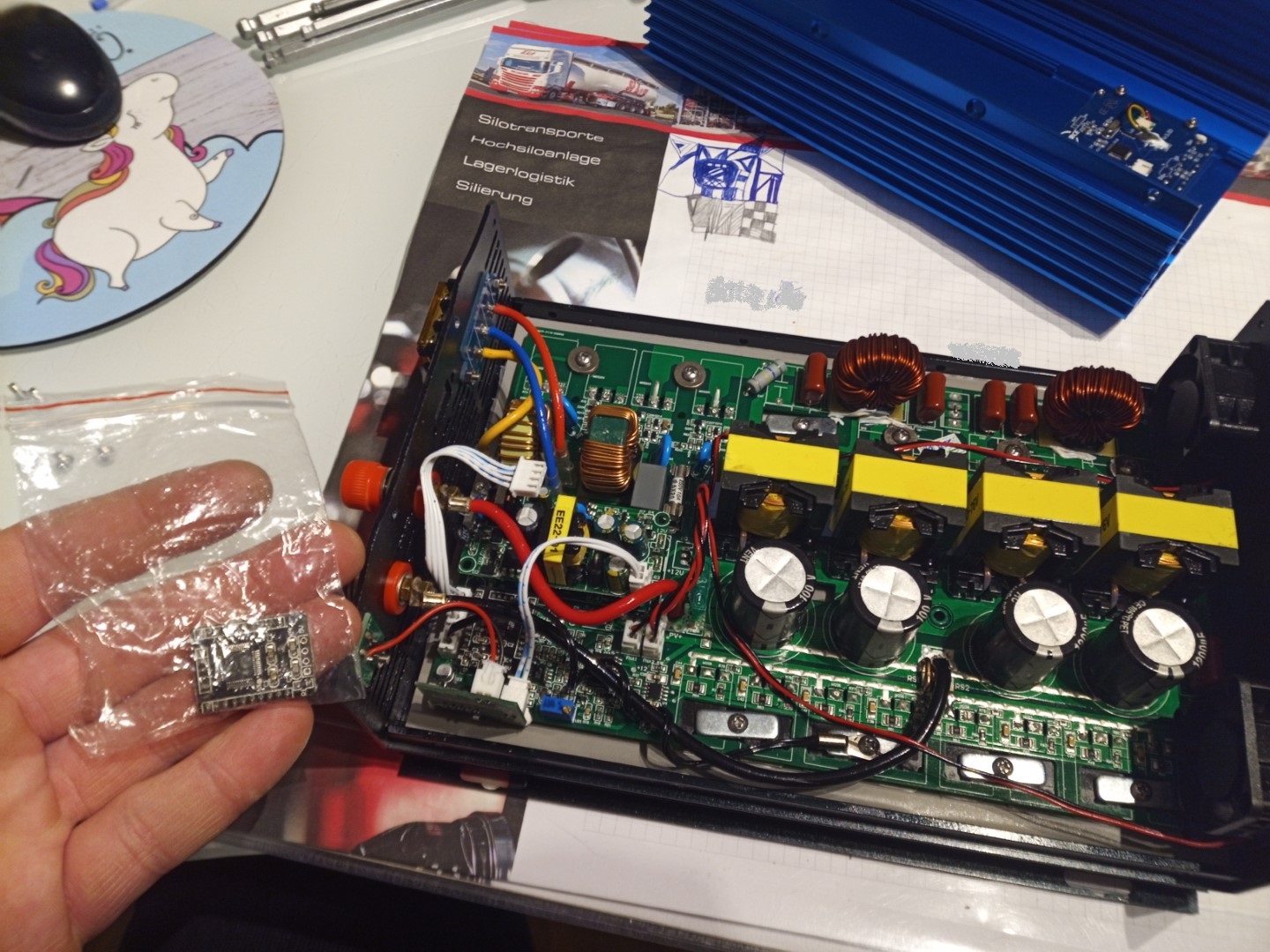

Ursprünglich wollte mir der Händler auch nur ein paar MosFETs zuschicken, aber ich habe drauf bestanden, dass ich nicht löten kann und er mir deswegen eine neue Hauptplatine zuschicken soll, was er dann nach längerem Hin und Her auch getan hat. Das ist dann im Grunde das komplette Innenleben wie hier auf dem Bild

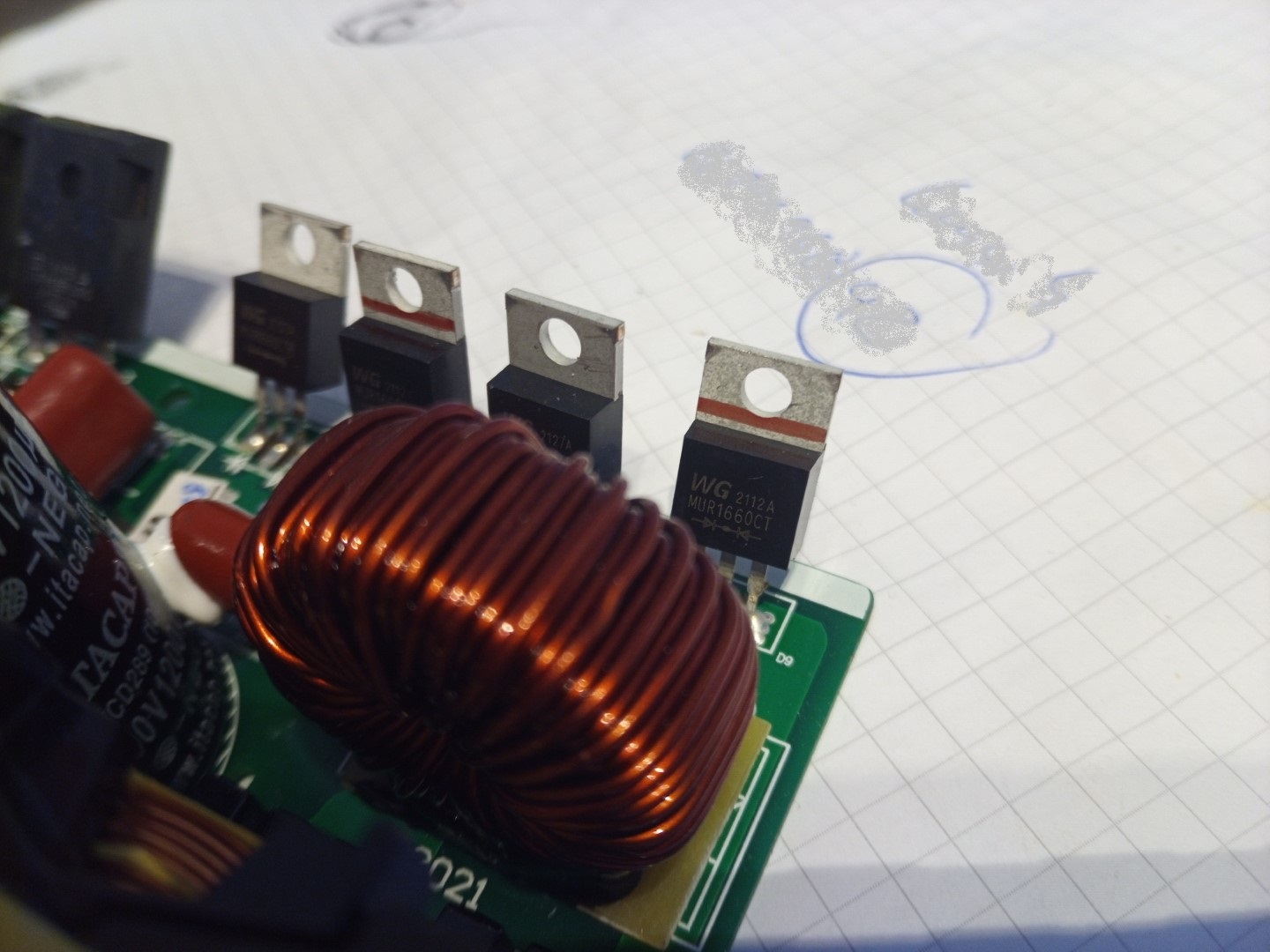

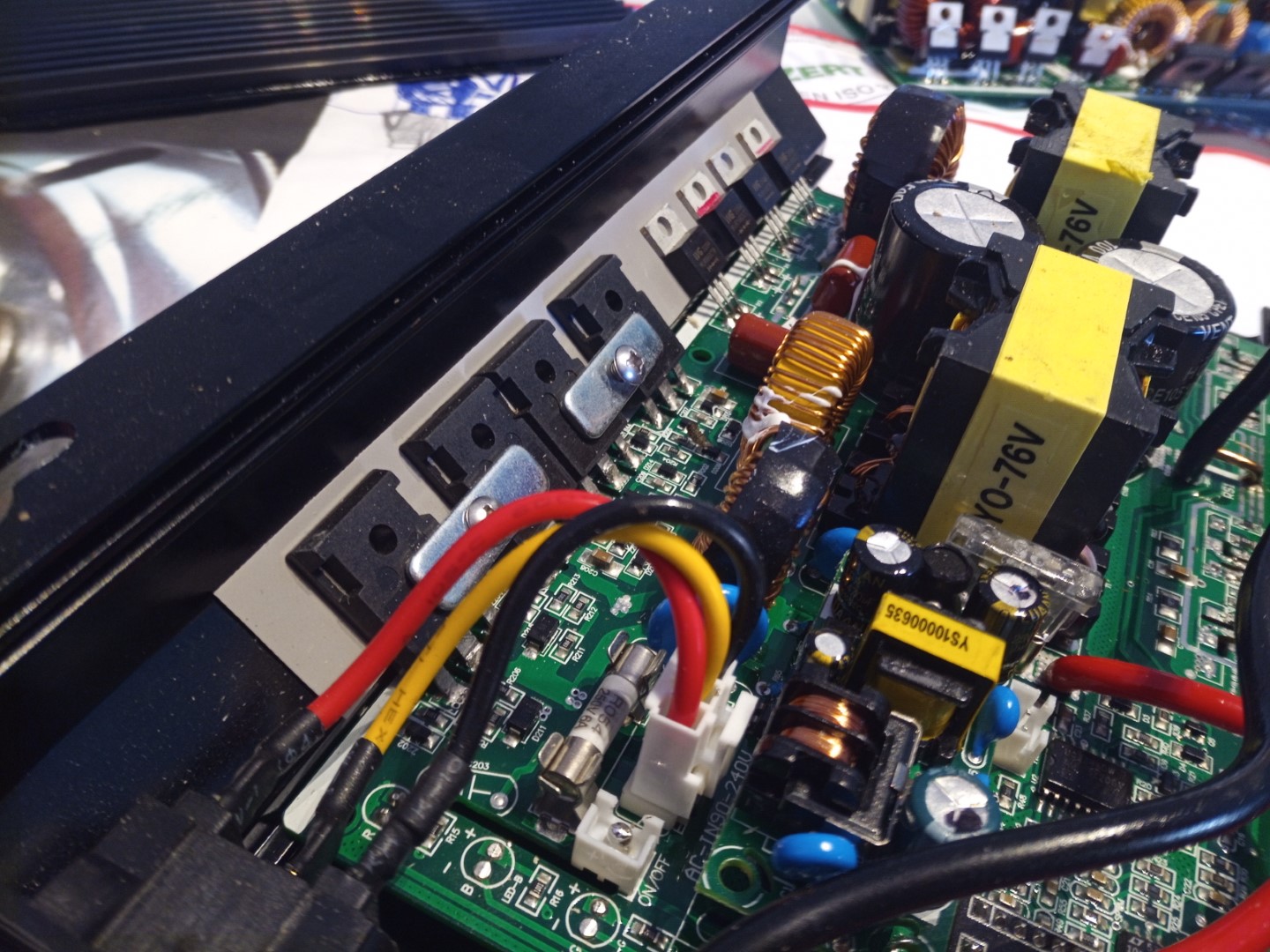

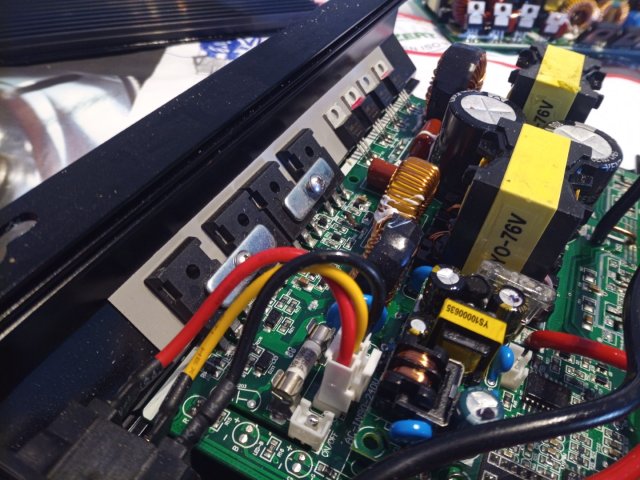

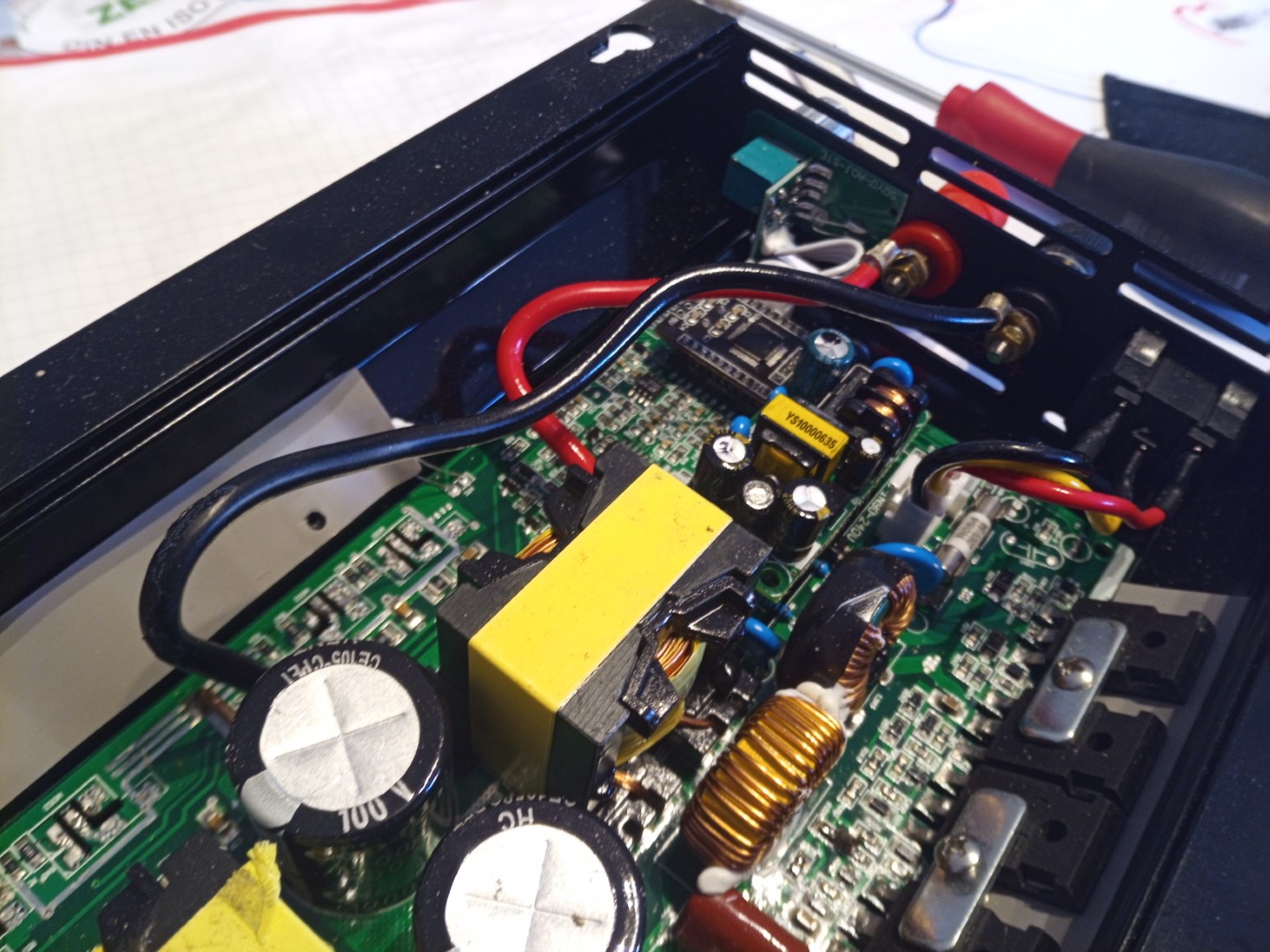

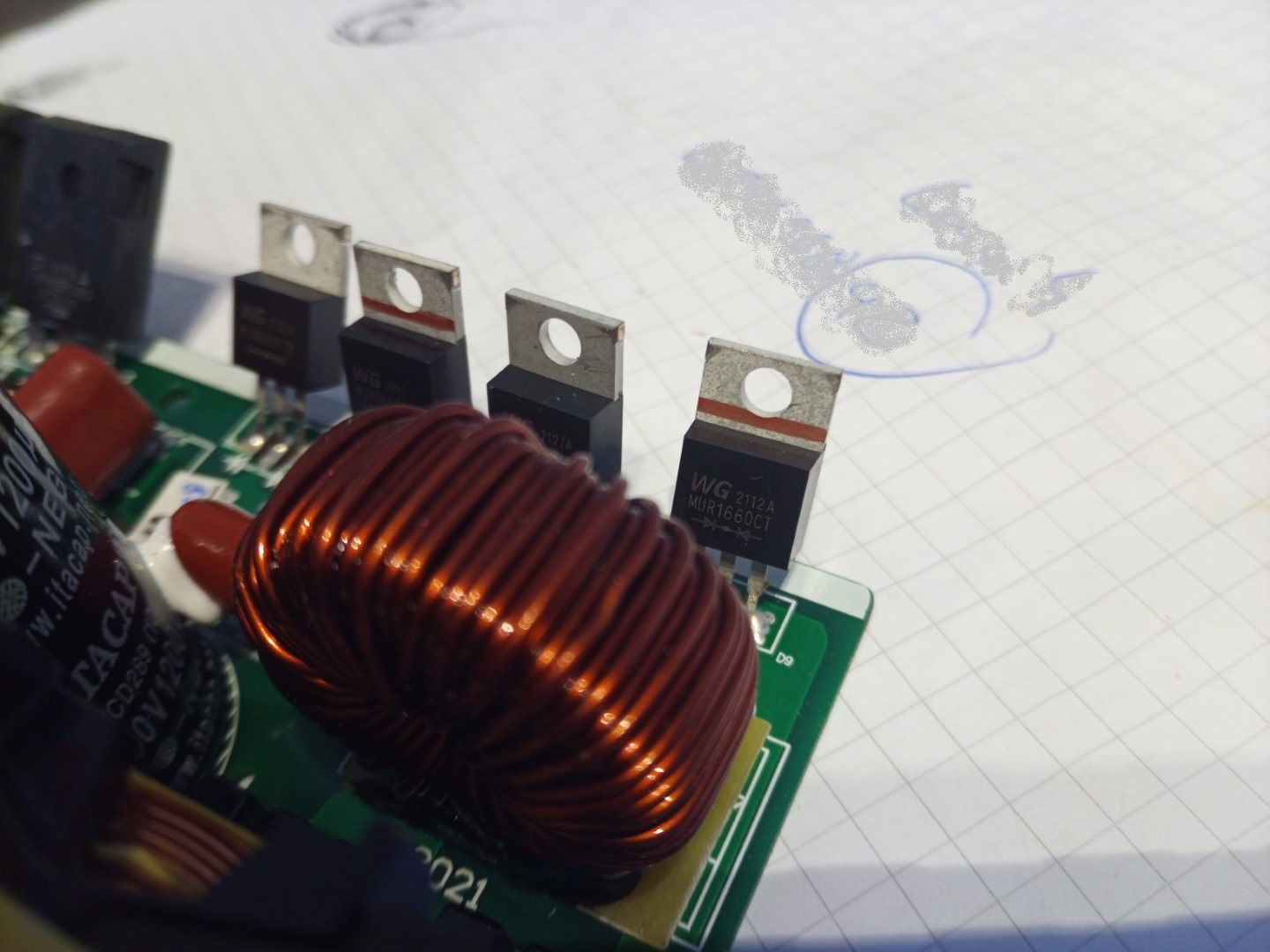

diese vier MosFETs waren in Ordnung

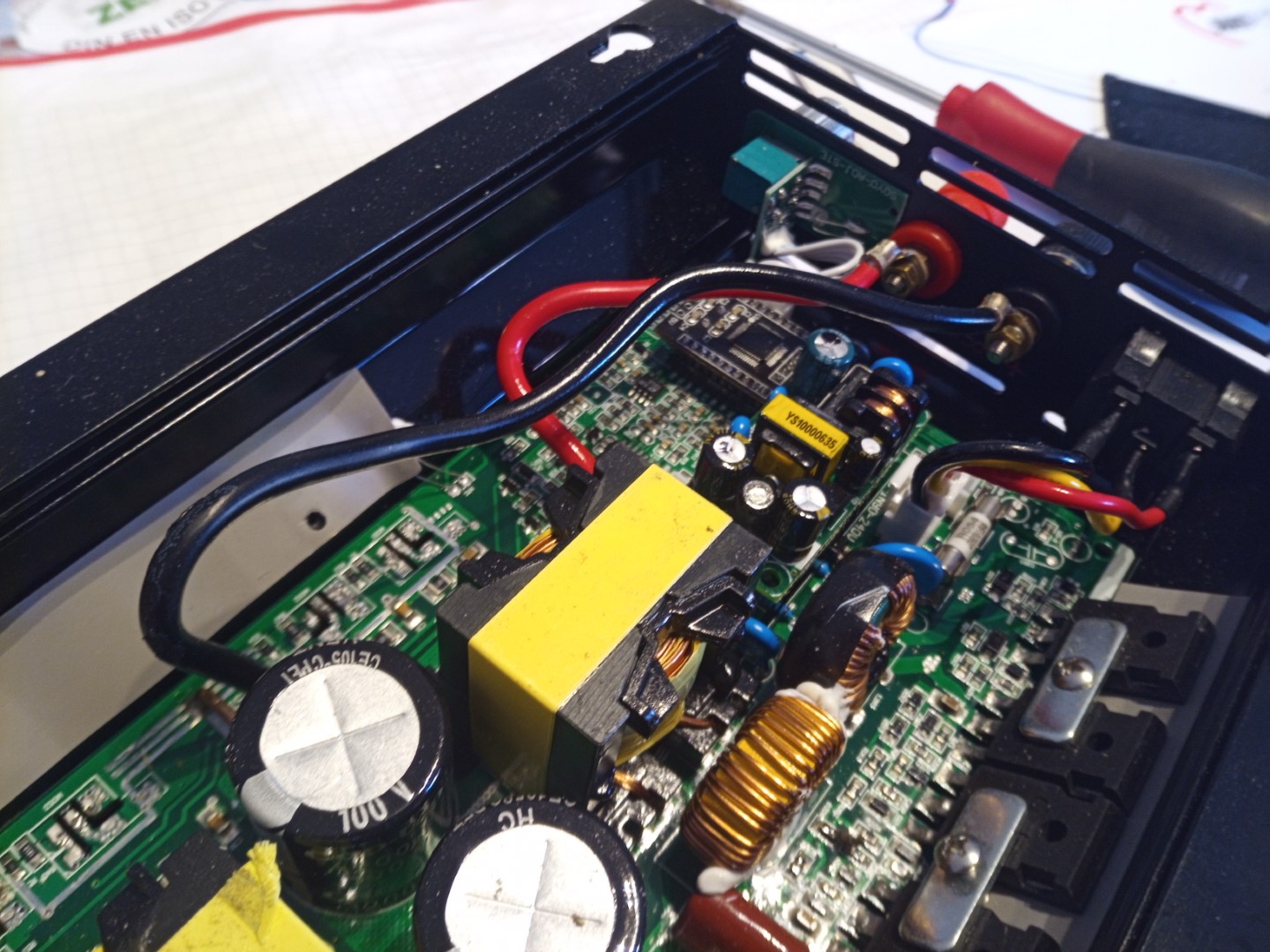

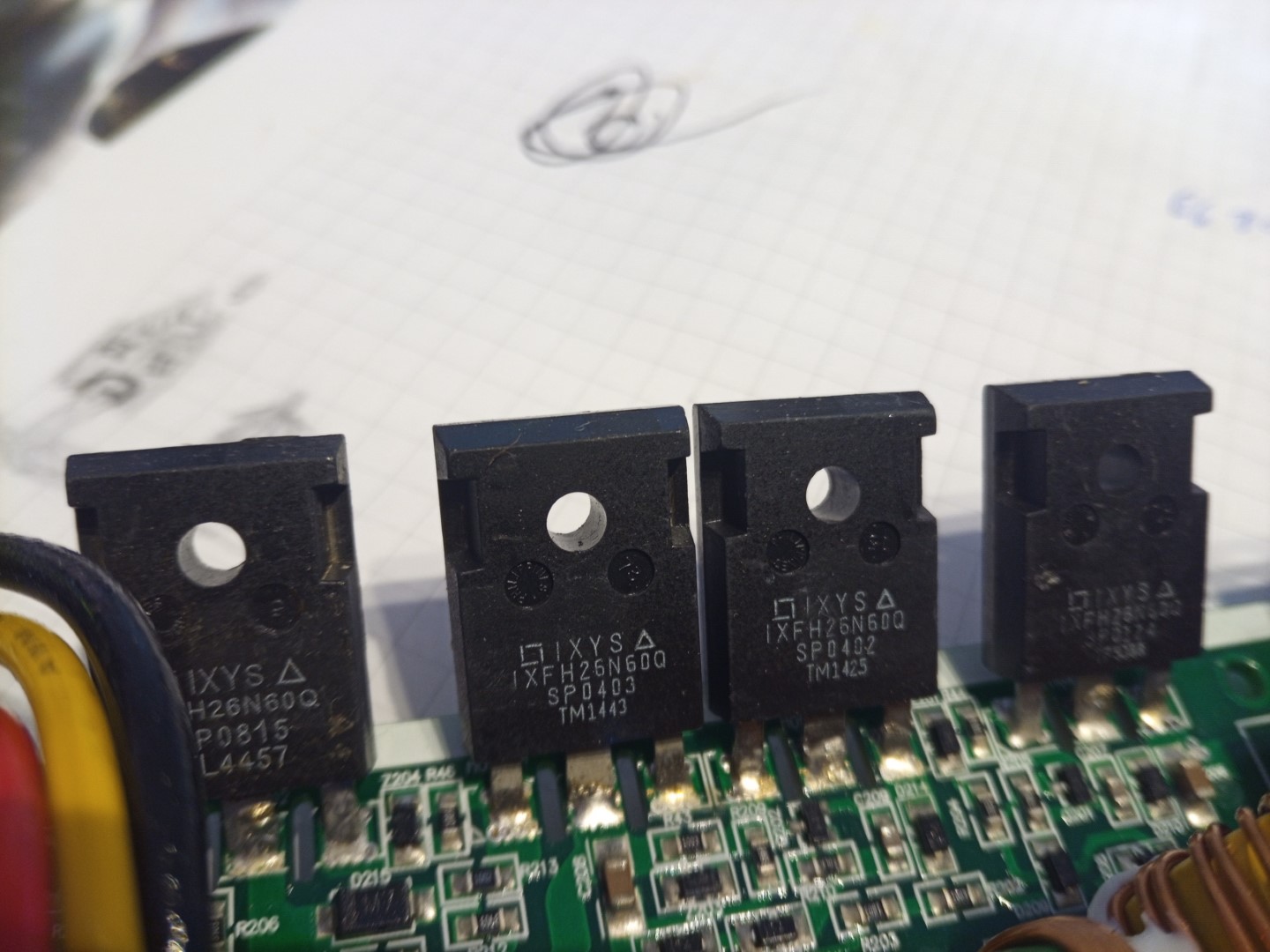

diese hier auch. Durchgebrannt waren die auf der gegenüberliegenden Seite



hier die Modellbezeichnung:  HY1920W TO-247

Gibt's auf Aliexpress1 / Aliexpress2 / Amazon / eBay



Der Austausch der Hauptplatine ging easy, nur ein paar Schräubchen, keine Lötarbeiten notwendig.





02 SoyoSource GTN 1200

Bezugsquellen findest Du im ausführlichen Testbericht:  Akkus & PV - SoyoSource 1000 1200W MPPT Grid Tie Batterie Wechselrichter mit Limiter

Zubehör / Ersatzteile:  gibt es allesamt hier auf Aliexpress





Dieser hat das Problem, dass er die Einstellungen (Ladeschlussspannung, Entladestop, ...) ständig "vergessen" hat und die Werte selbstständig verändert hat.

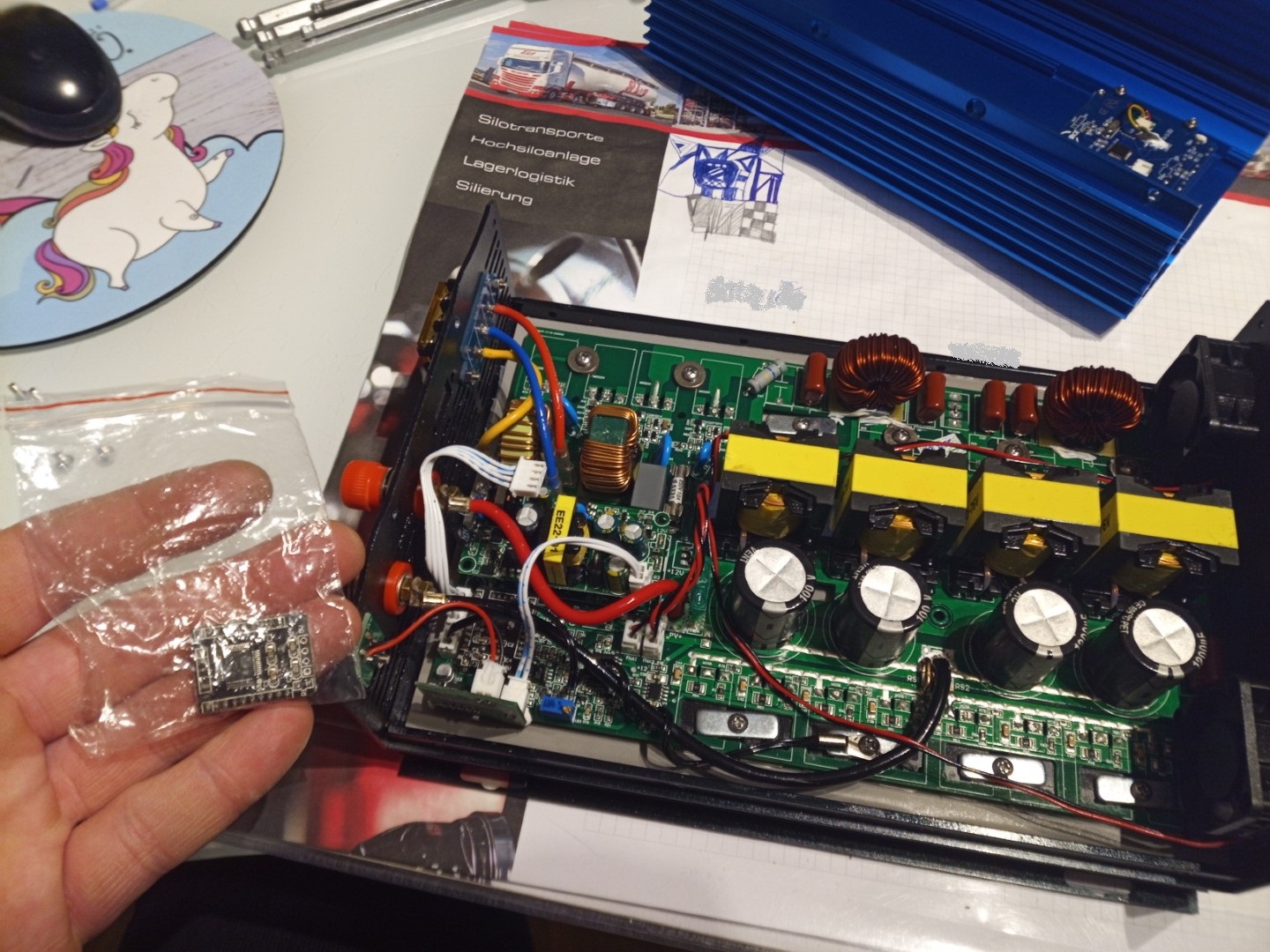

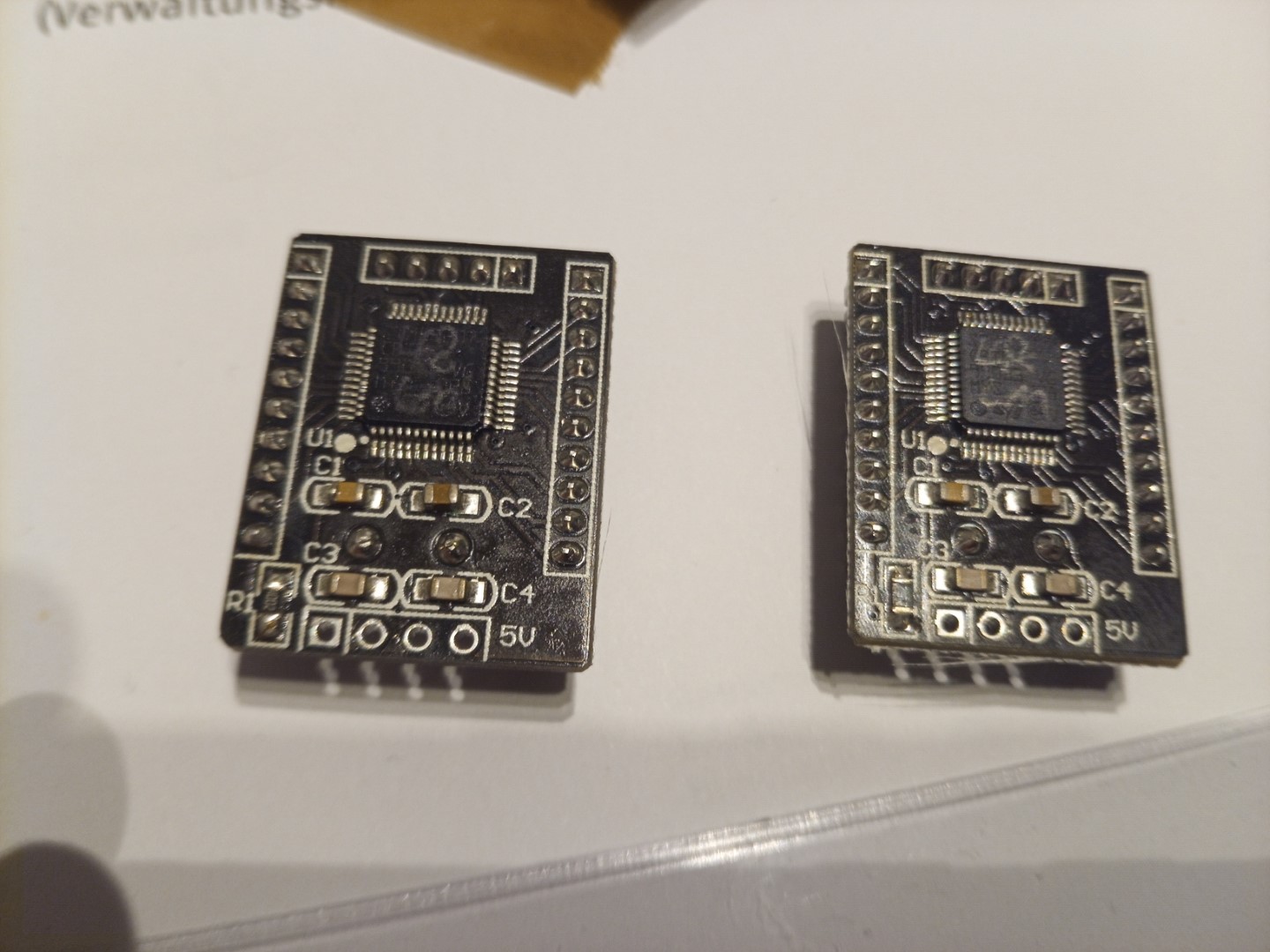

Hier hat der Hersteller ein neues "CPU Board" geschickt

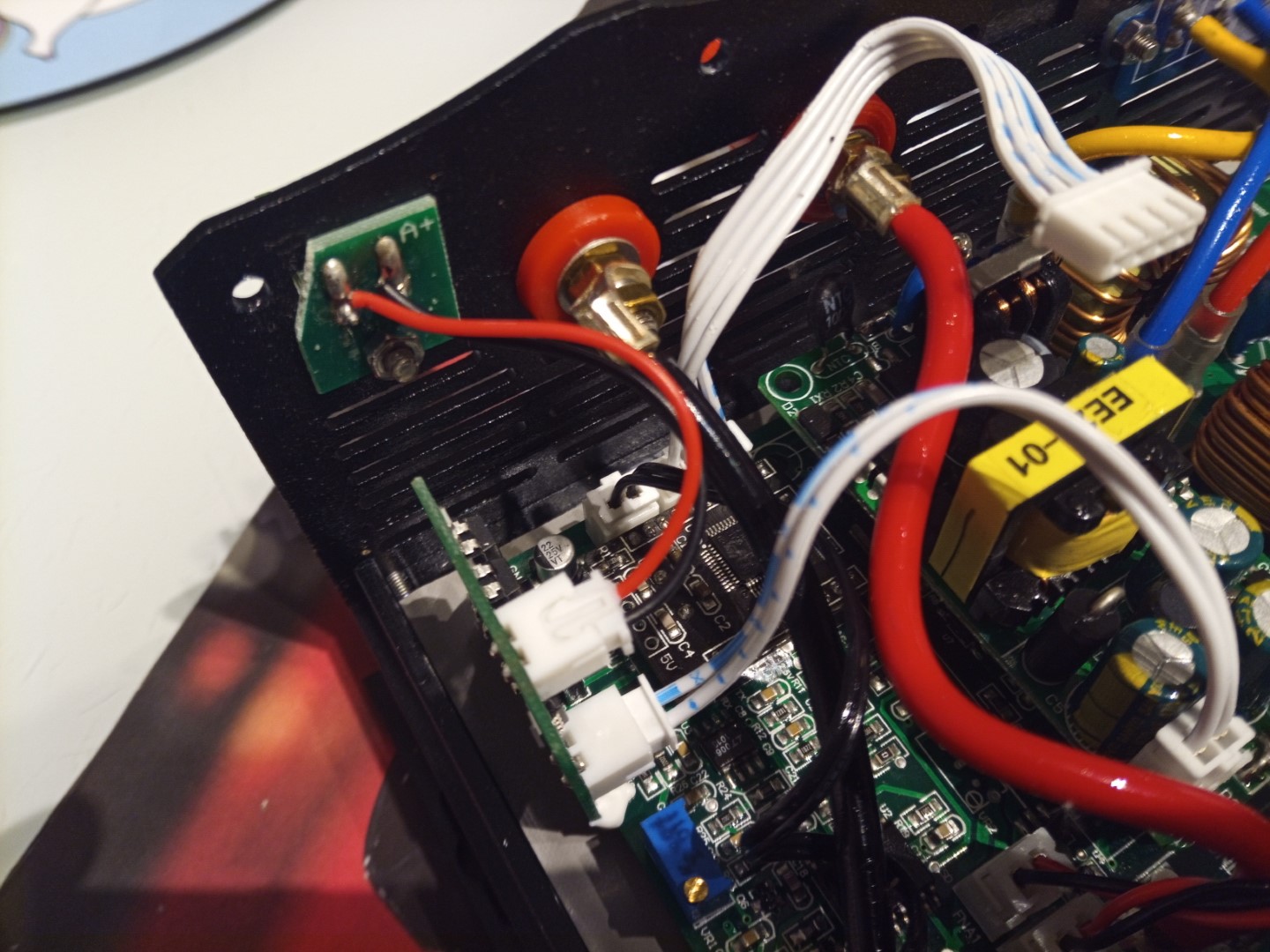

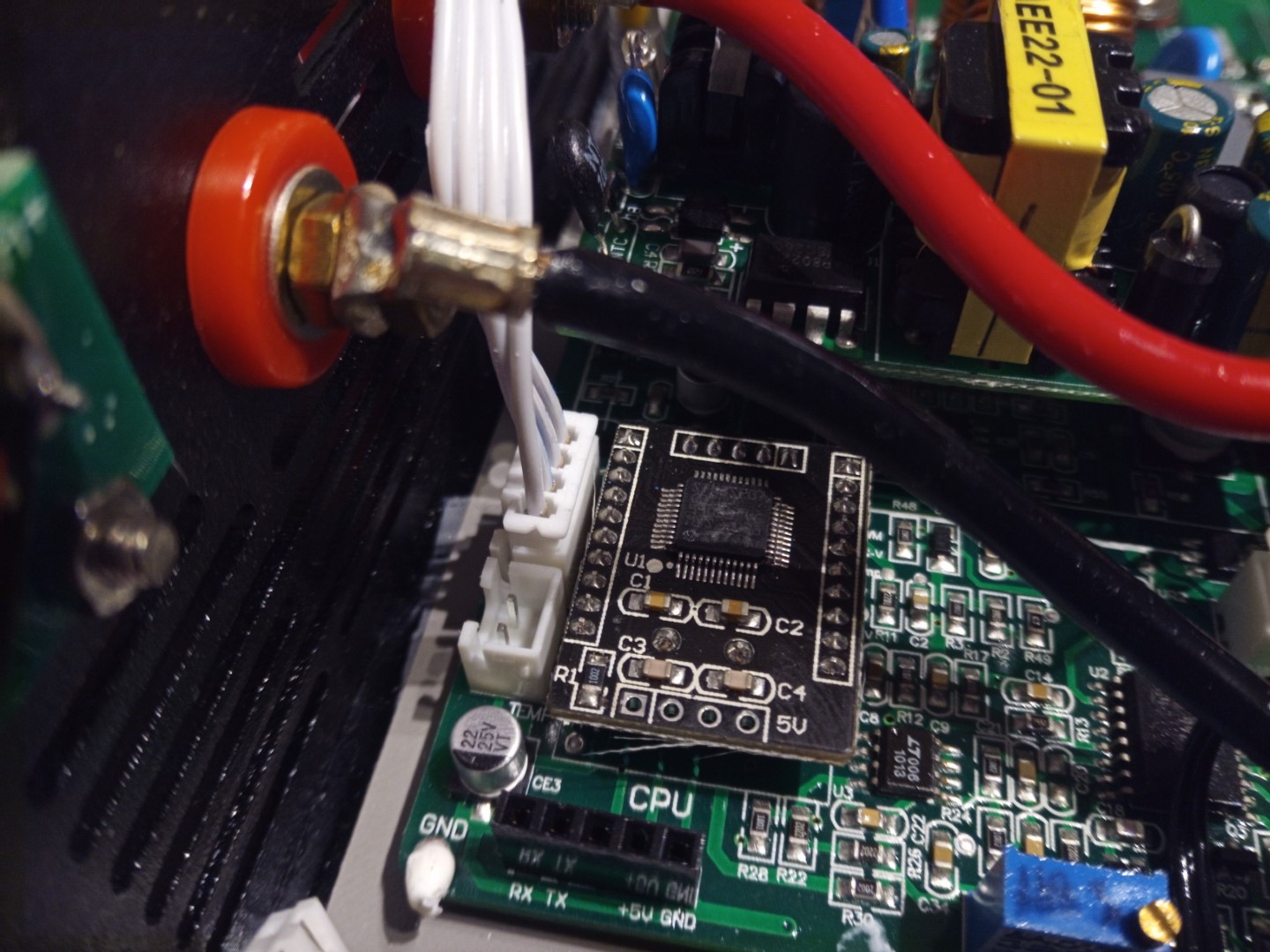

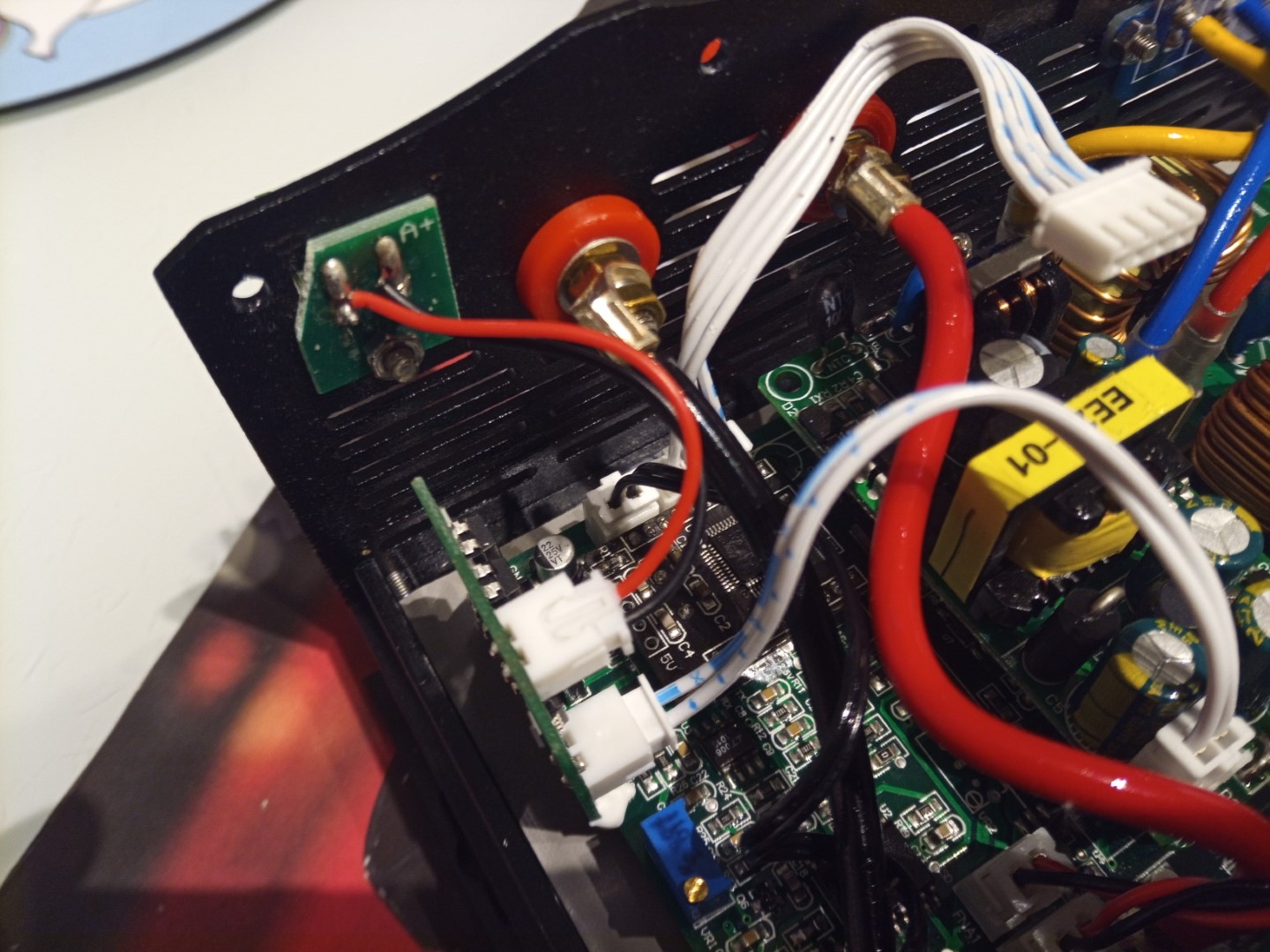

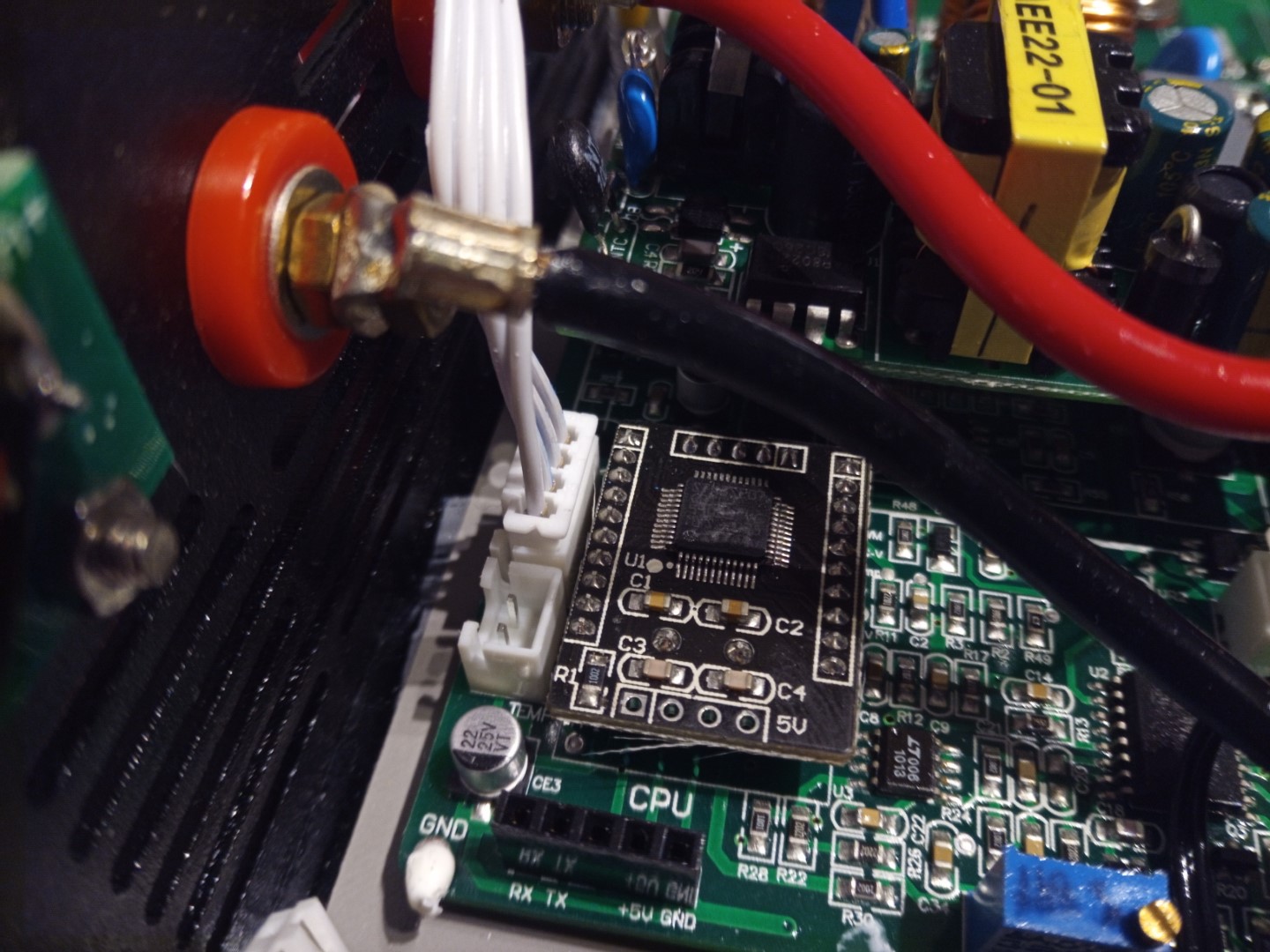

hier sitzt es, hinter dem senkrechten aufgesteckten "Communication Board" auf der Hauptplatine



ich kann mal keinen Defekt äußerlich erkennen

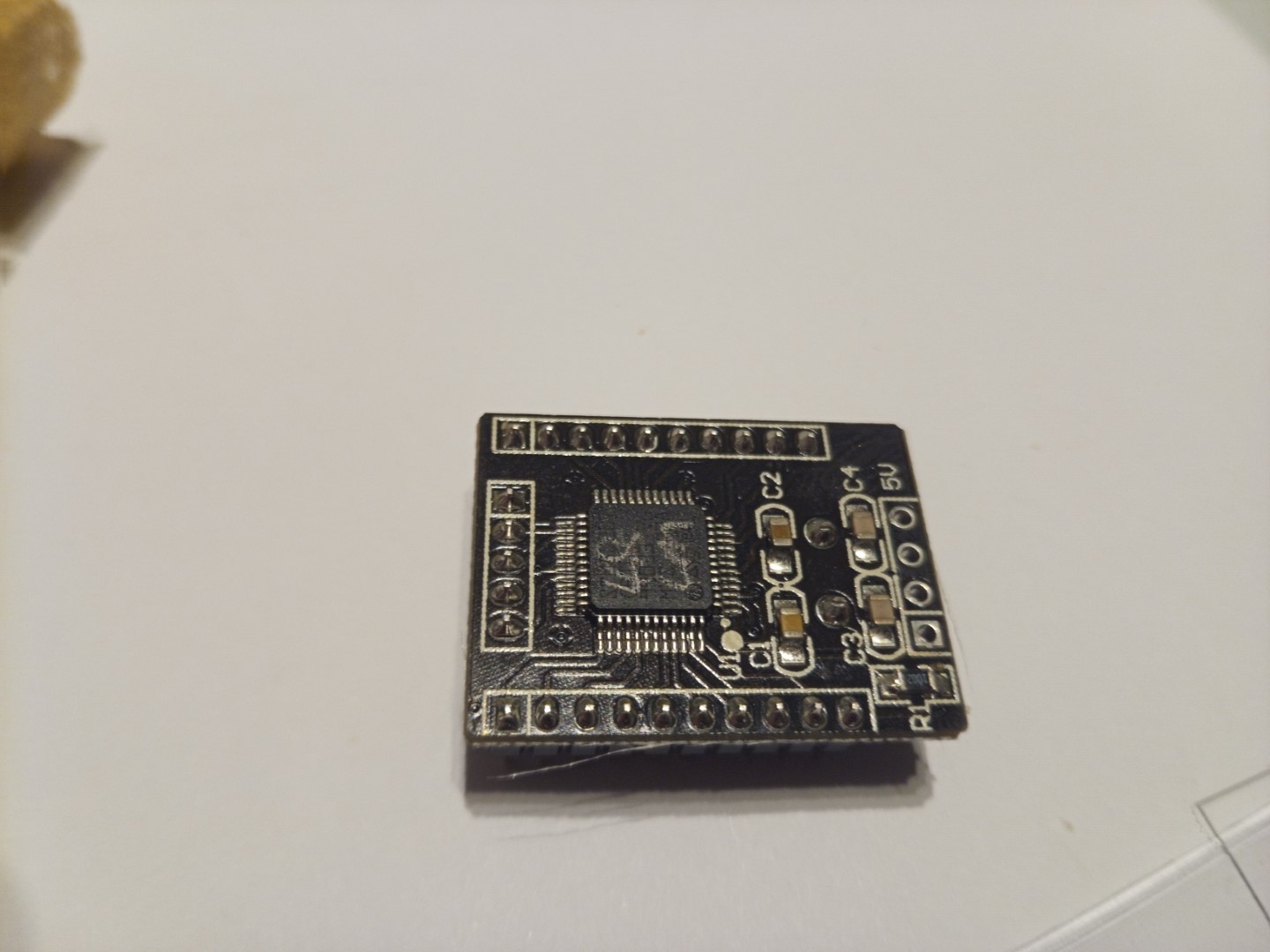

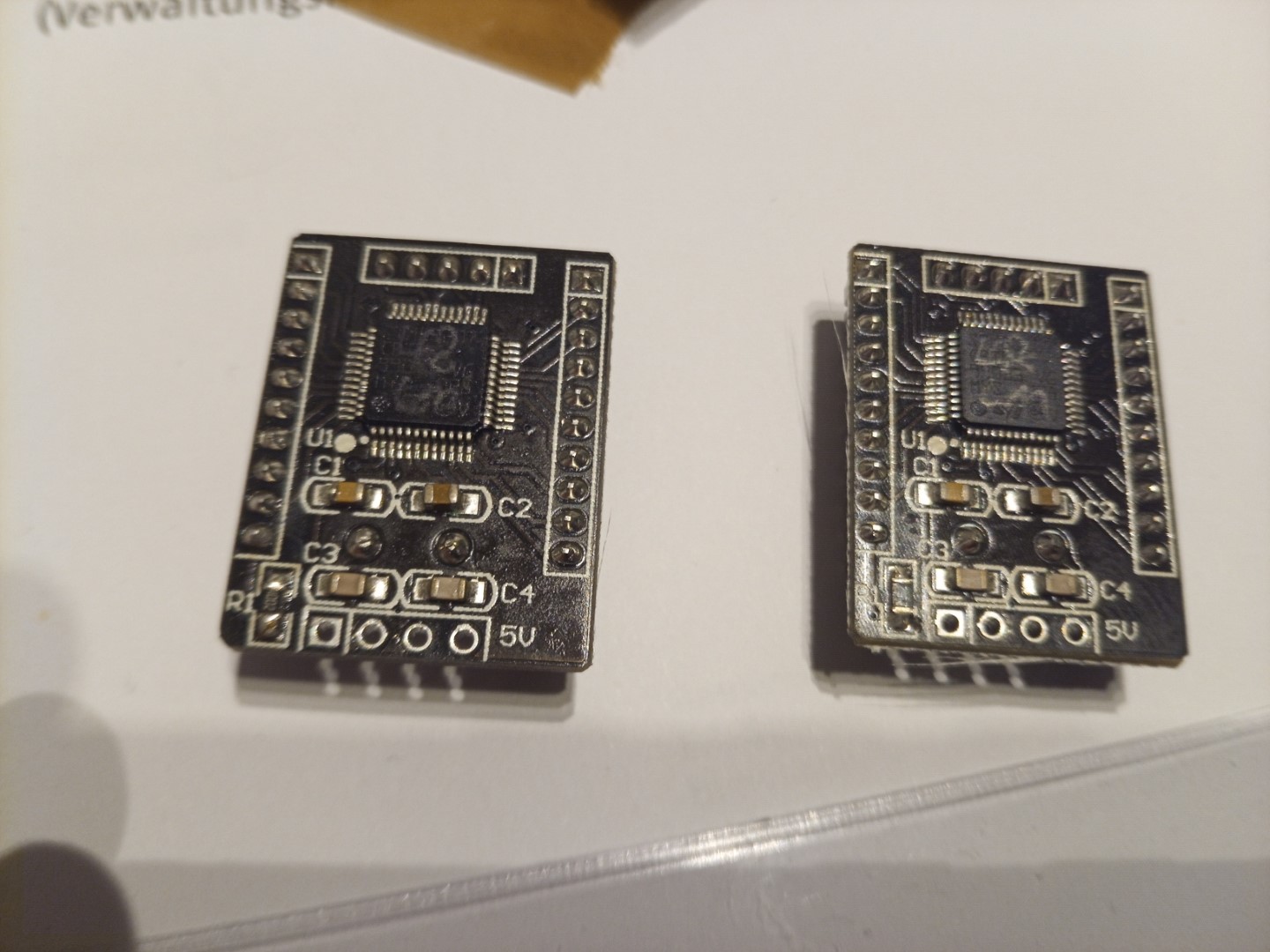

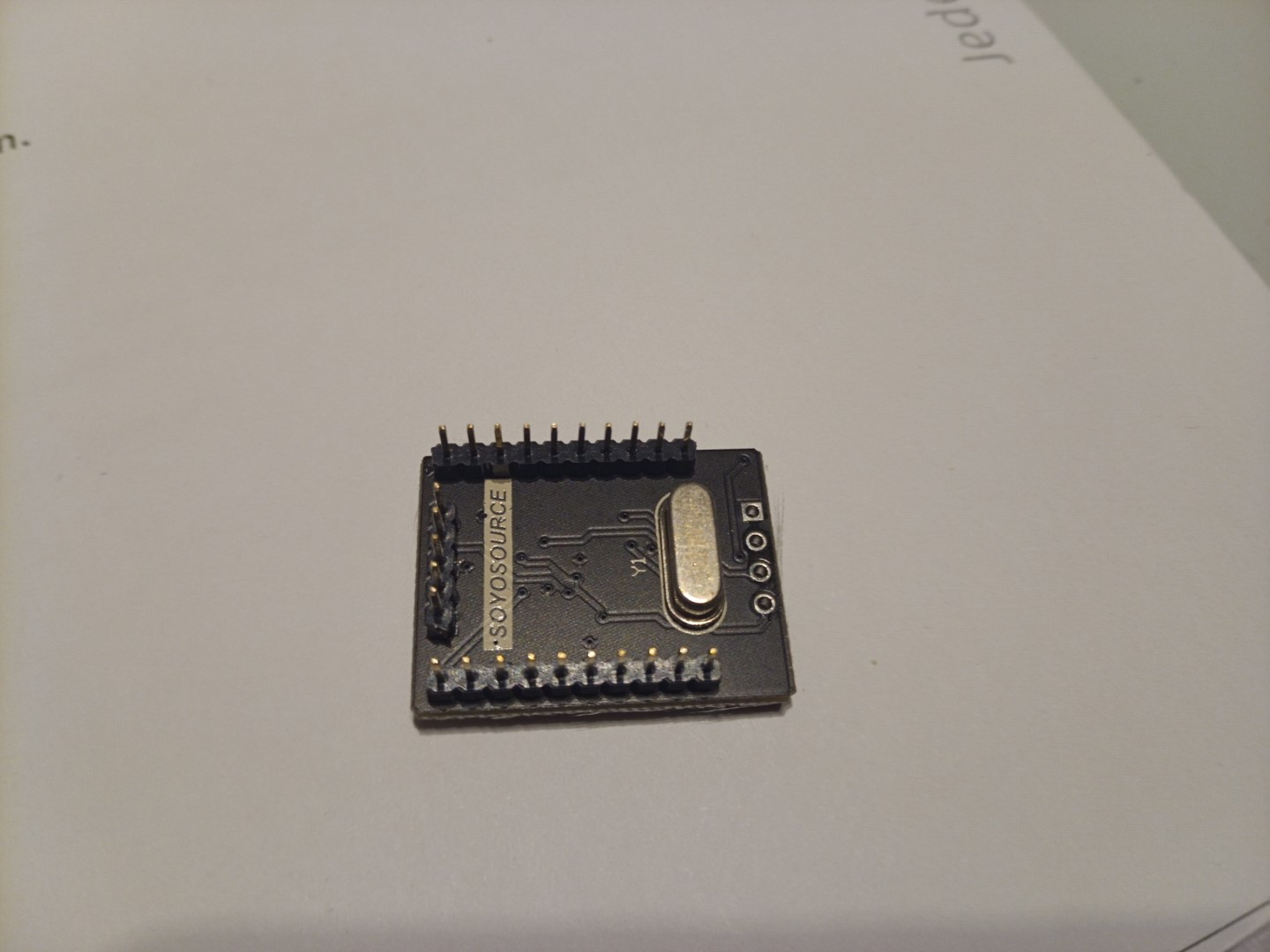

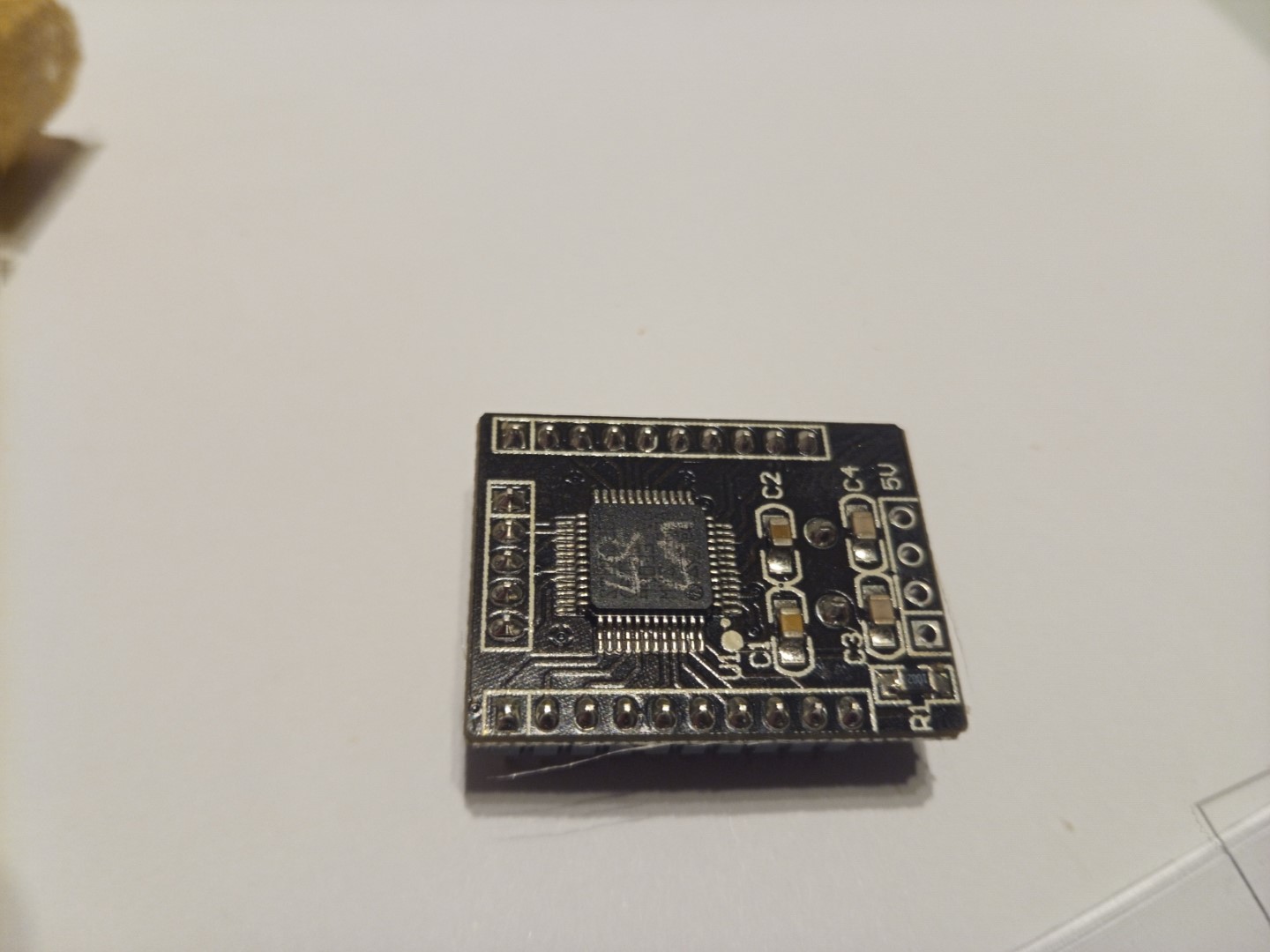

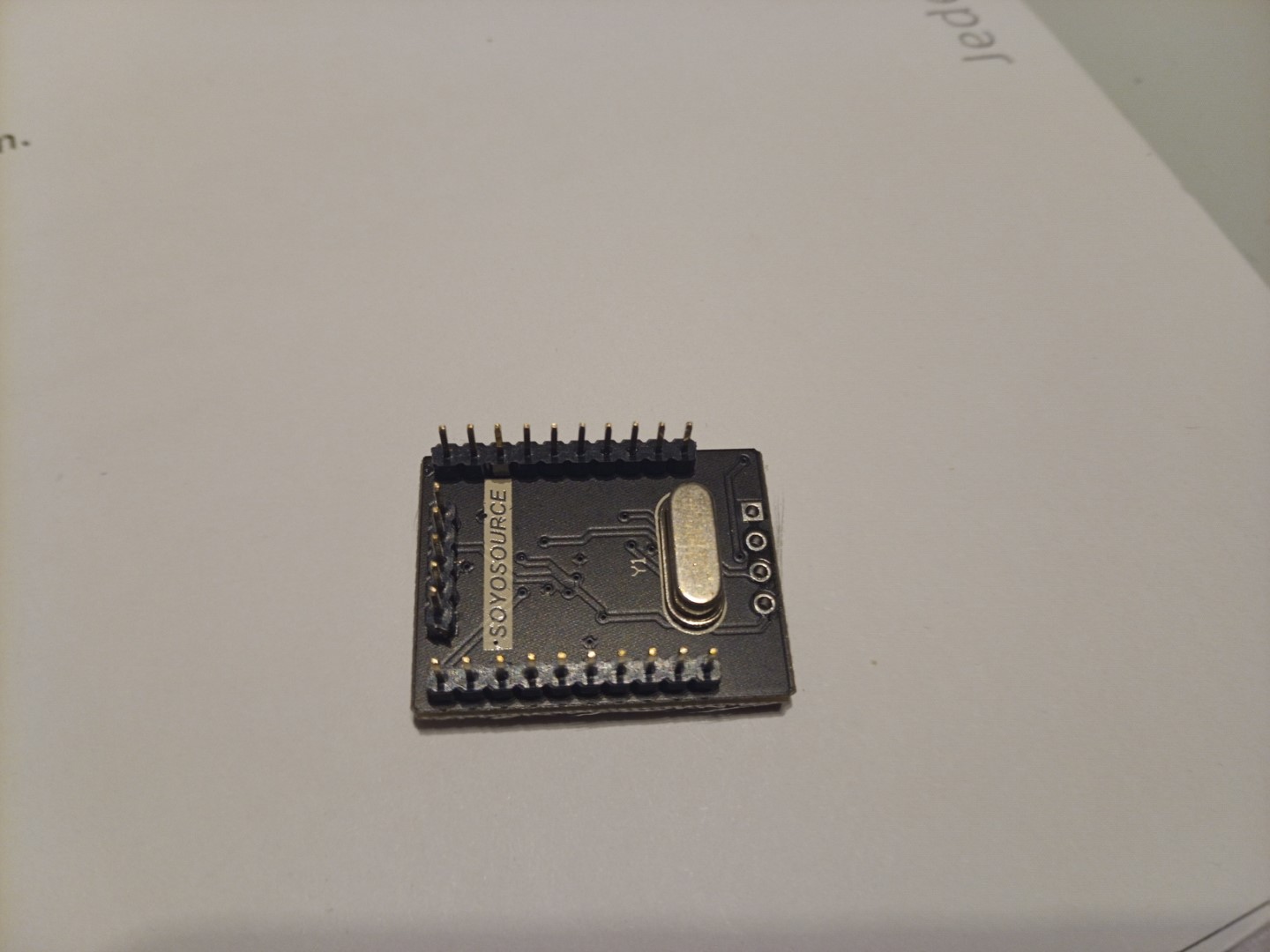

hier sitzt der Chip, der ist auch nur gesteckt und schnell getauscht

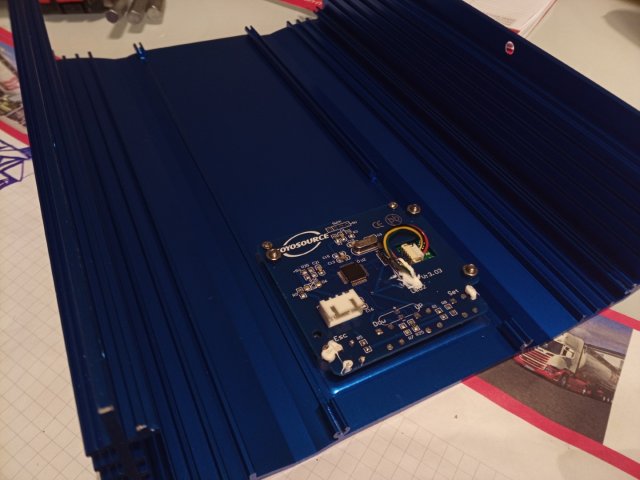

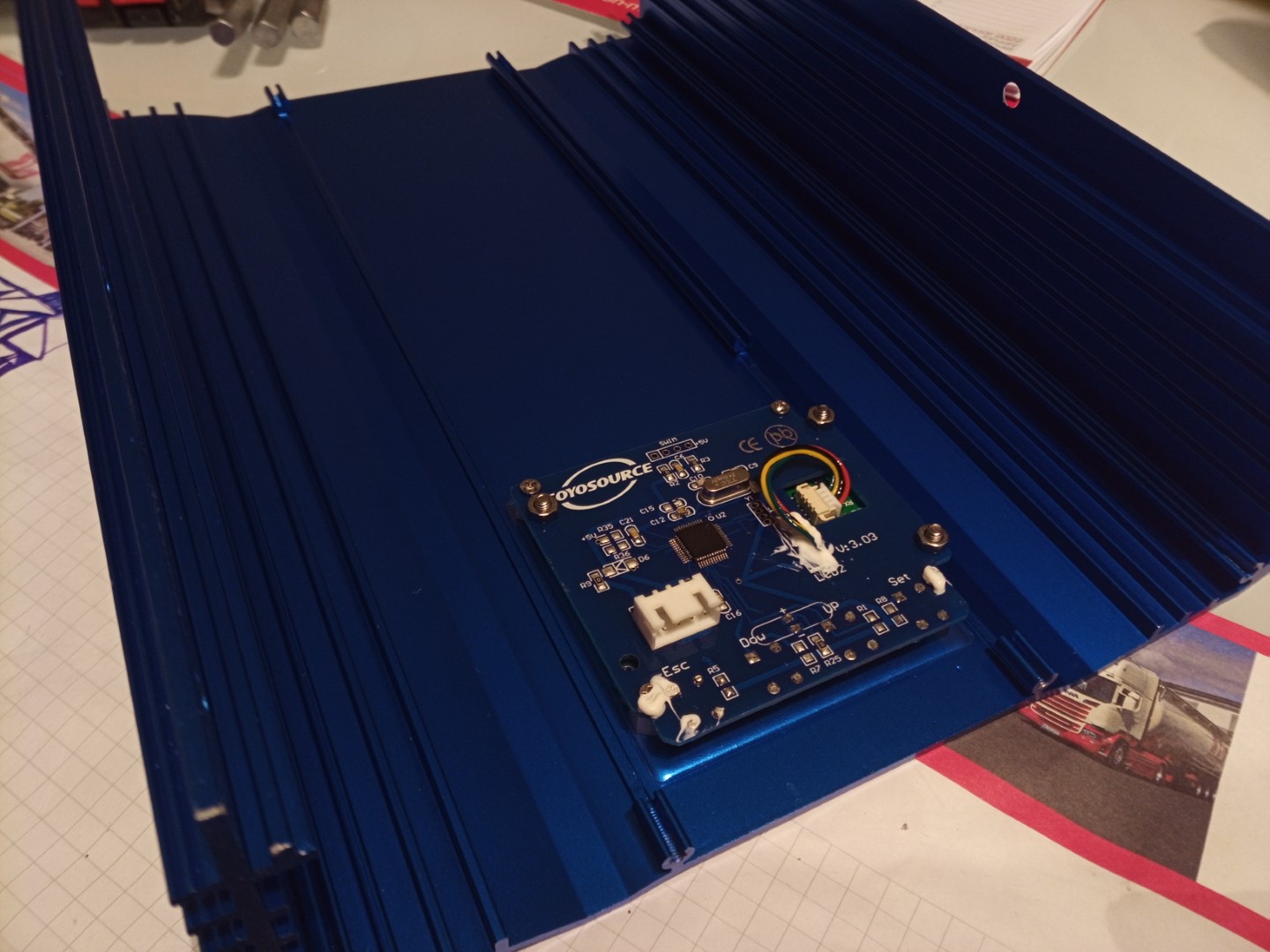

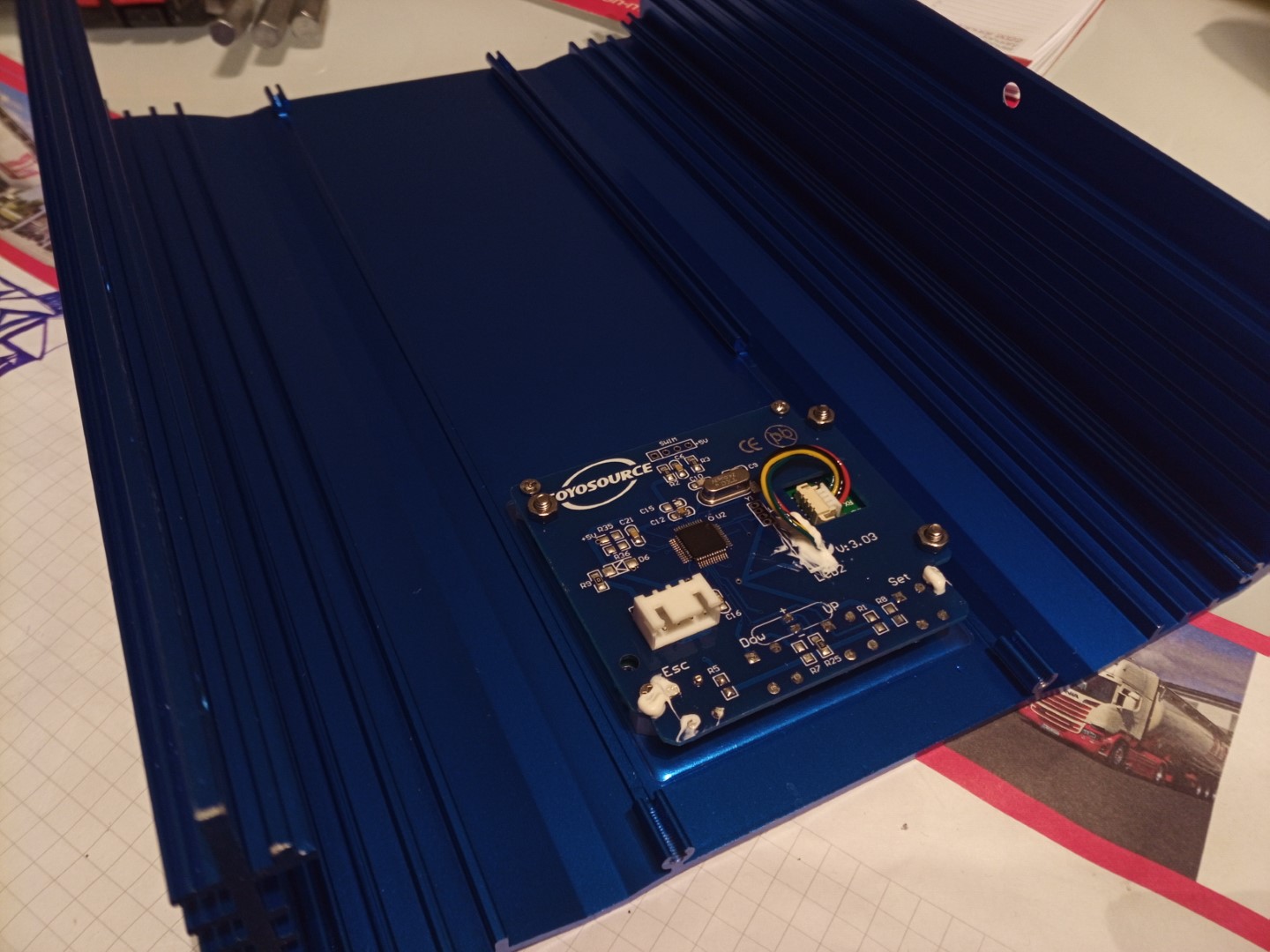

hier noch das Display-Treiber Board



zum SoyoSource gibt es auch eine handvoll Ersatzteile zum Nachkaufen über den Händler Jesudom @ Aliexpress





SoyoSource GTN 1200 MosFETs tauschen

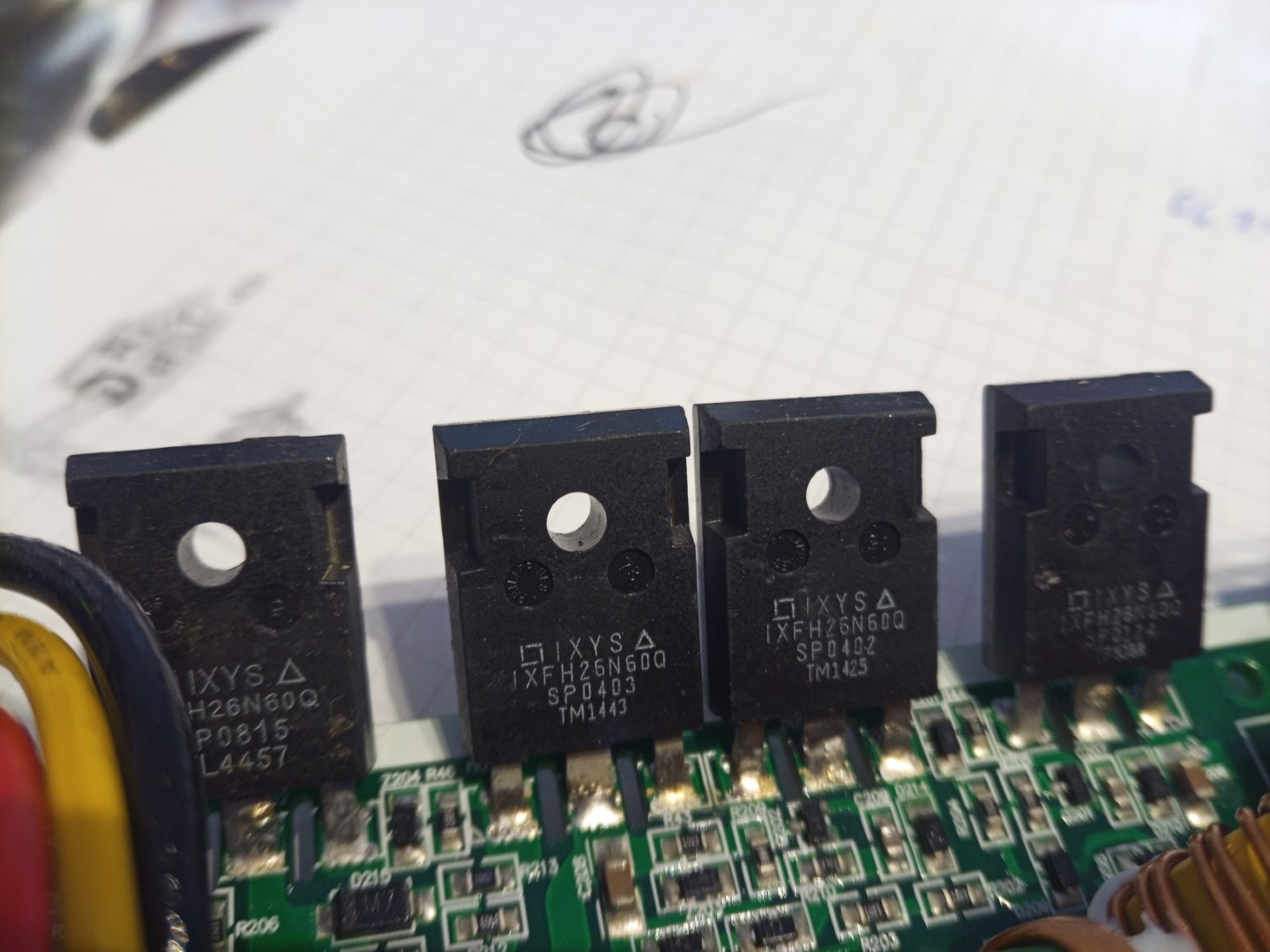

Auf Youtube "Der Kanal" hat bei einem SoyoSource GTN 1200 durchgebrannte MosFETs lokalisiert, getestet und erneuert / durch Löten getauscht

https://www.youtube.com/watch?v=g9adGraK1fM
