ab 2022 - HiFi Standlautsprecher nach Defekt neu aufbauen
| Die alten Magnat Lautsprecher sind defekt | und werden von Grund auf erneuert |
 |
|
Wie - das kannst Du hier Schritt-für-Schritt nachlesen
|
*Transparenzhinweis: Wir sind Teilnehmer des Werbung-Partnerprogramms u.A. von Amazon, Aliexpress, eBay sowie Manomano und benutzen Affiliate Links in unseren Beiträgen zu Produkten, die wir getestet haben und selbst benutzen. Wenn Du darauf klickst kostet Dich das nichts extra aber wenn dadurch ein Kauf zustande kommt erhalten wir eine kleine Provision. Das hilft uns, die laufenden Serverkosten dieser Webseite zu bezahlen. Danke, für Deine Unterstützung 😀 |

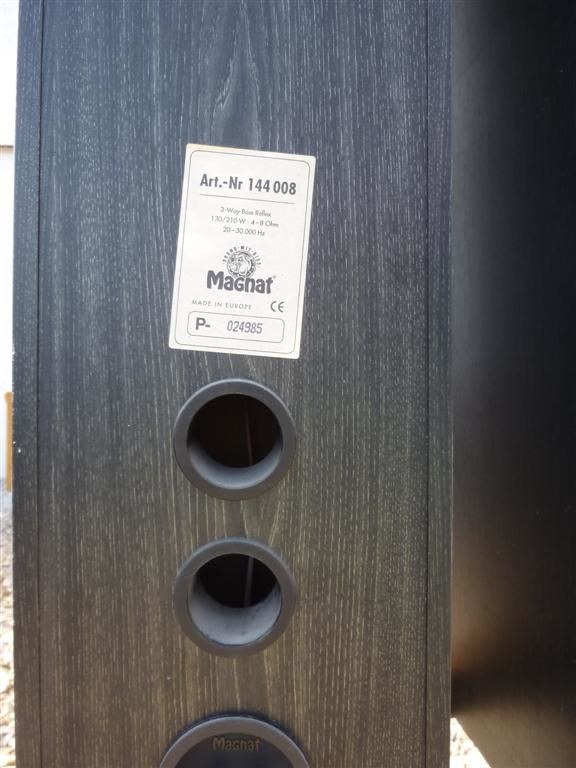

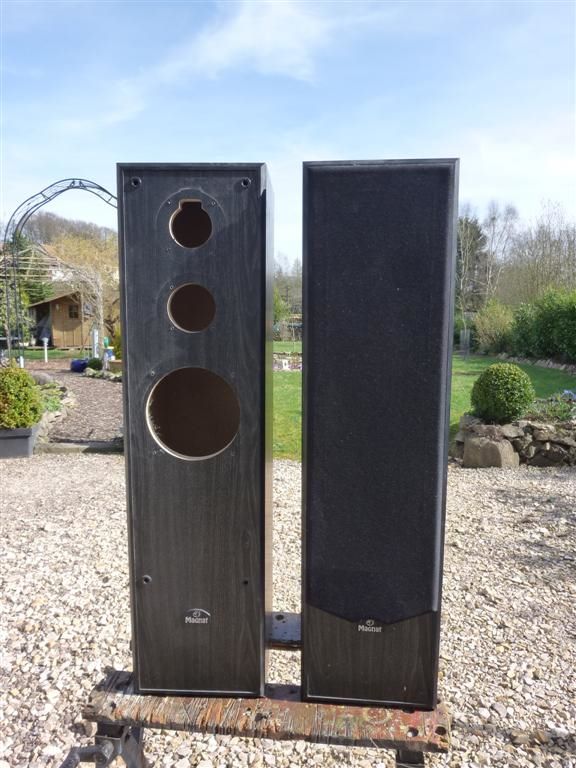

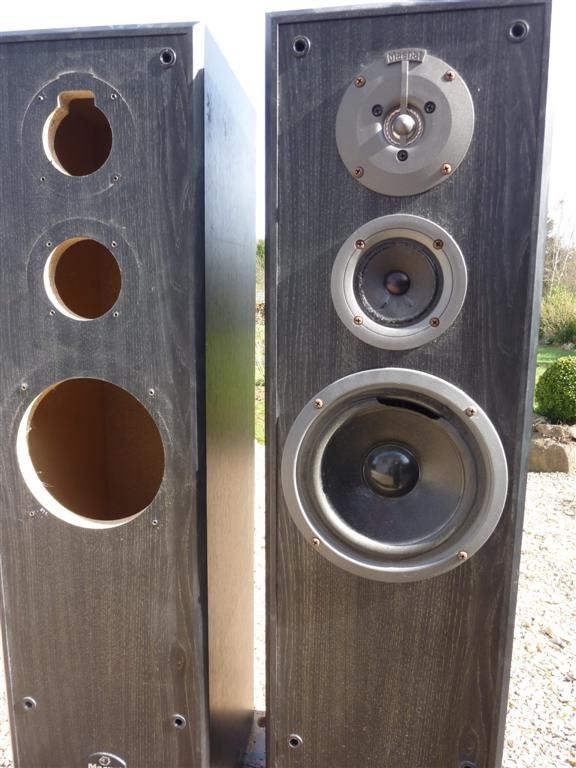

Ich mochte die alten Magnat Lautsprecher immer gerne, der Klang hat mir gut gefallen.

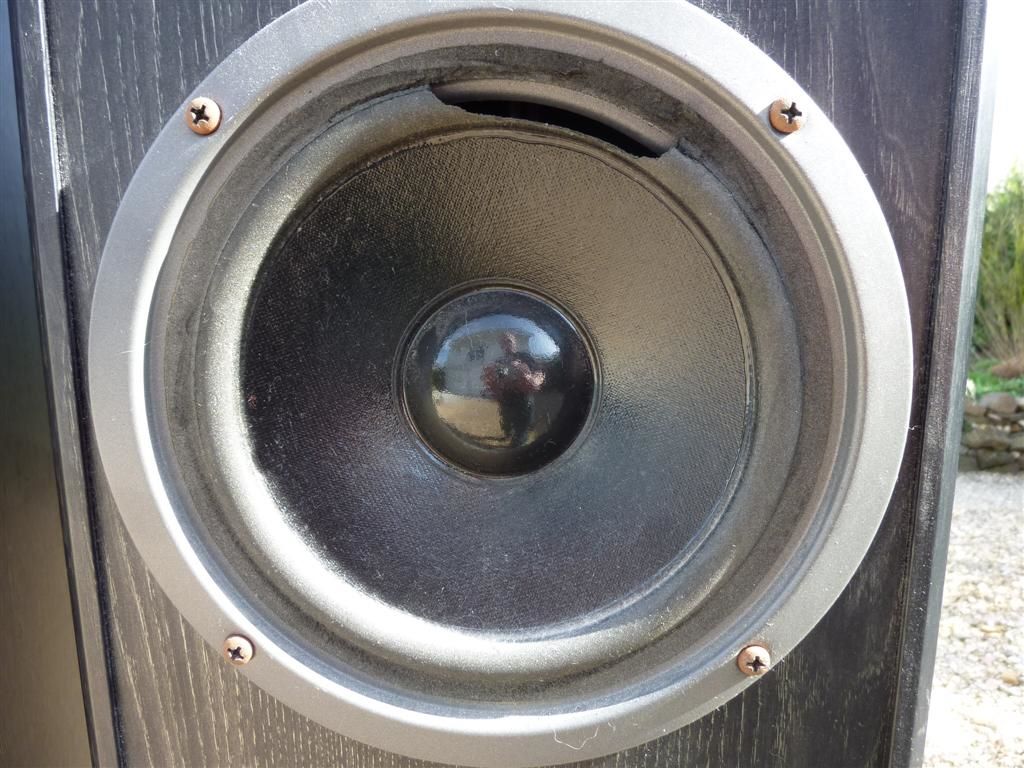

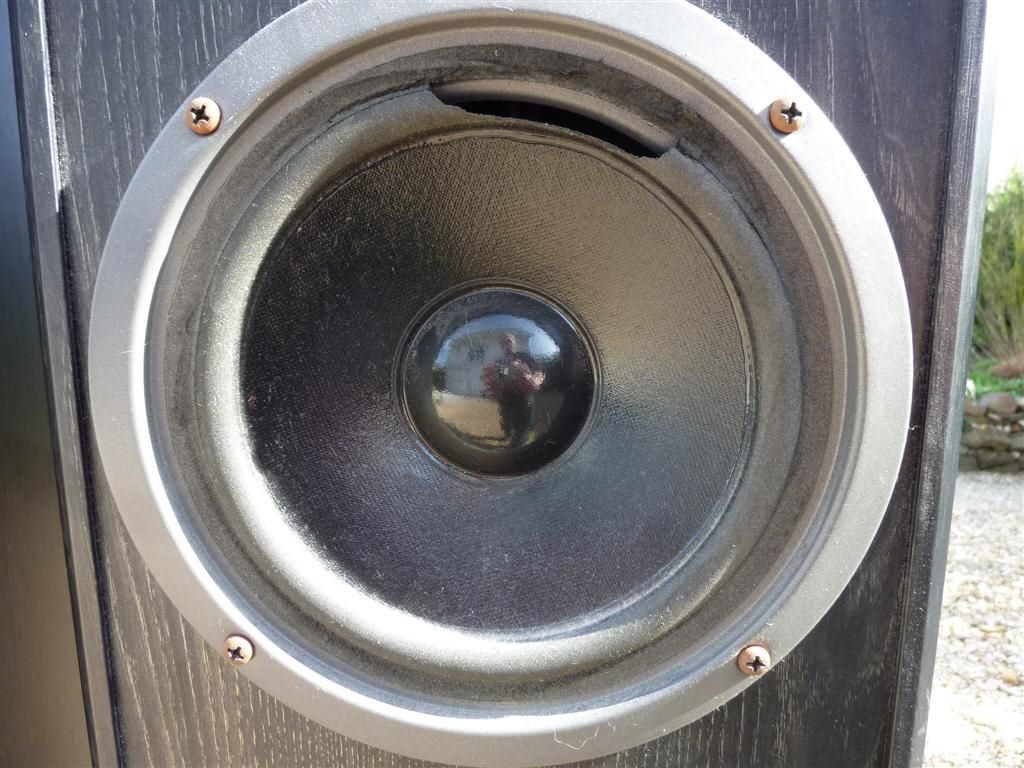

Leider sind die Schaumstoffsicke der Tief-Mitteltöner mit der Zeit porös geworden
das sind leider billige Chassis, Schaumstoff hält immer nur eine sehr begrenzte Zeit während Gummisicke quasi ewig halten
originalen Ersatz gibt es leider keinen zu kaufen, zu alt sind die Boxen. Ich brauche also eine Alternative mit:
- 145mm Innen- / 175mm Außendurchmesser
- 4 oder 8 Ohm ist wegen der Frequenzweiche egal
- ~120 Watt max
Von den Maßen und den Werten her passend sind die Monacor SPH-176 auf Amazon / eBay / alternative eBay-Suche
da ich eh neue, alternative Lautsprecherchassis benötige entscheide ich mich dazu, danna uch gleich neue Gehäuse zu bauen, die etwas schicker sind - auch, weil ich Lust habe, was zu basteln
besuche unseren eBay-Shop für Motorsägen Ersatzteile & Spezial Komponenten

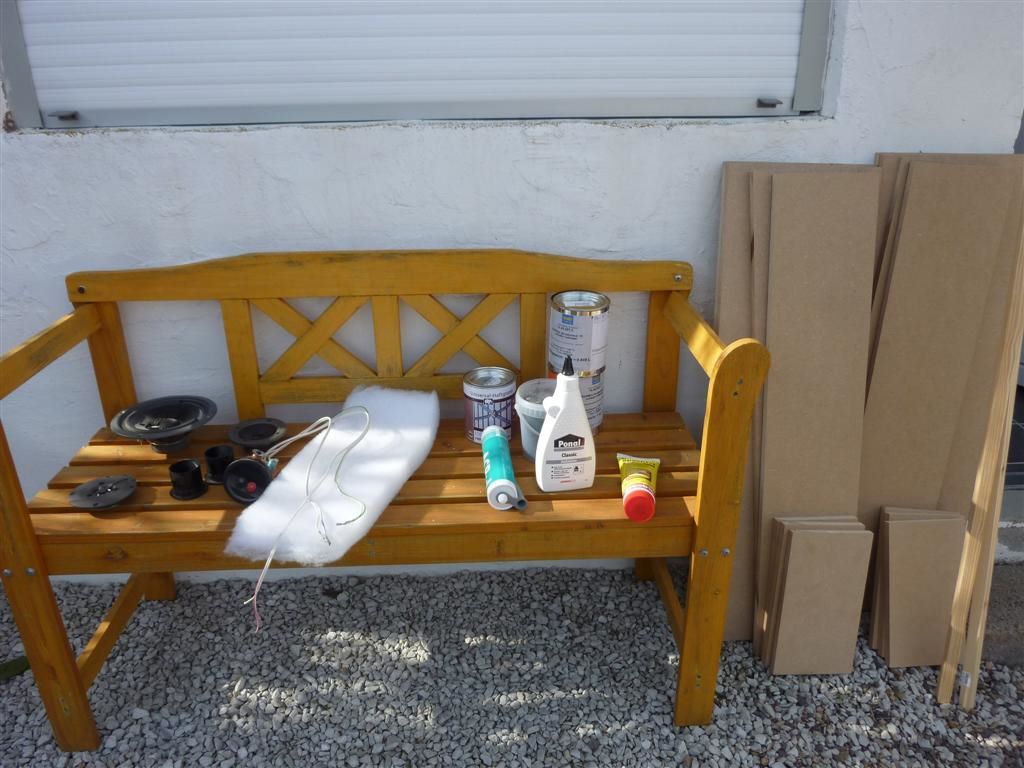

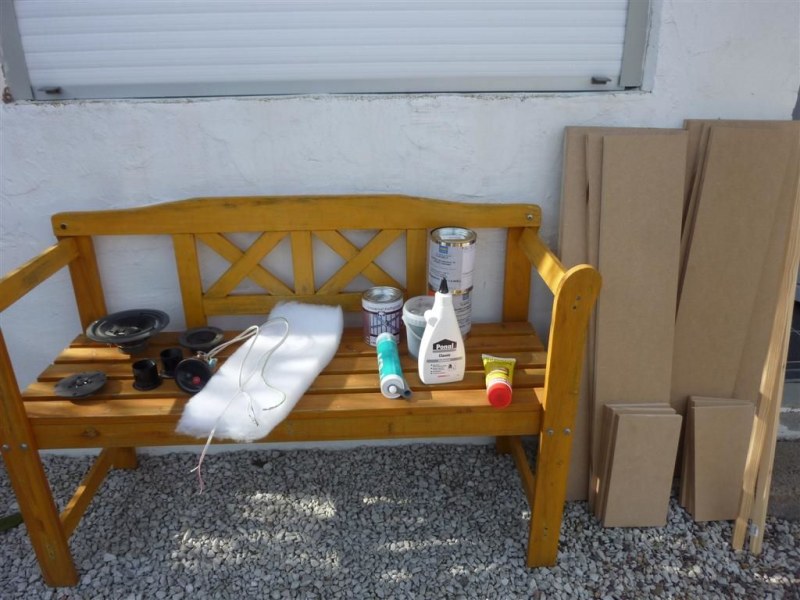

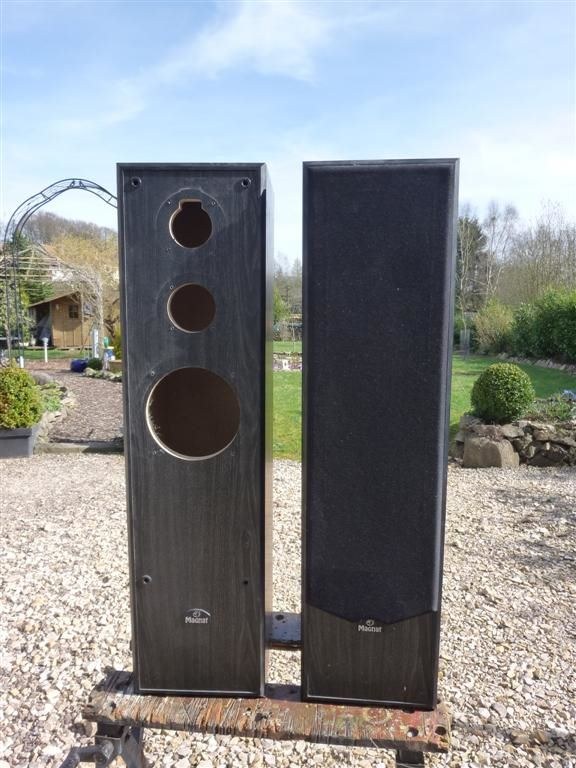

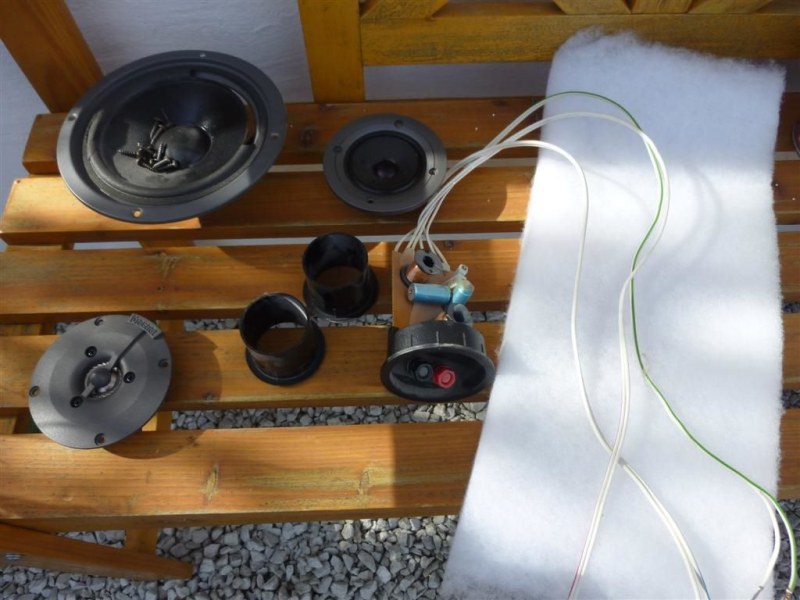

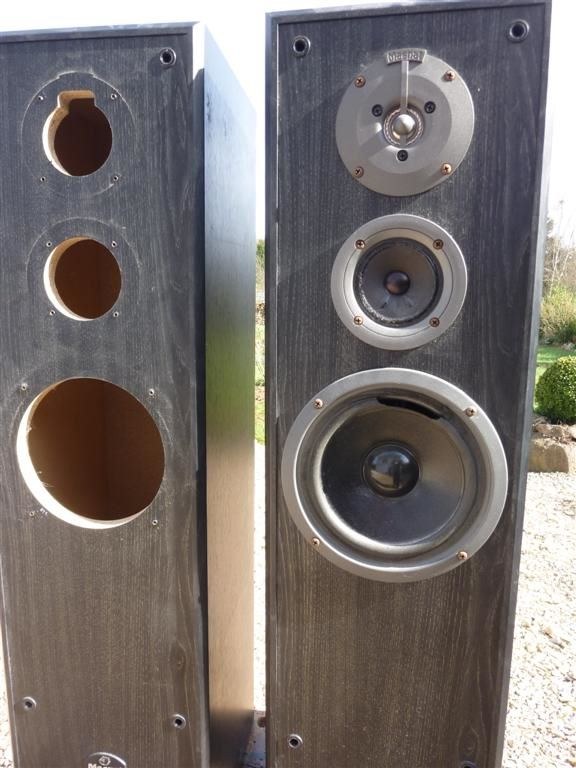

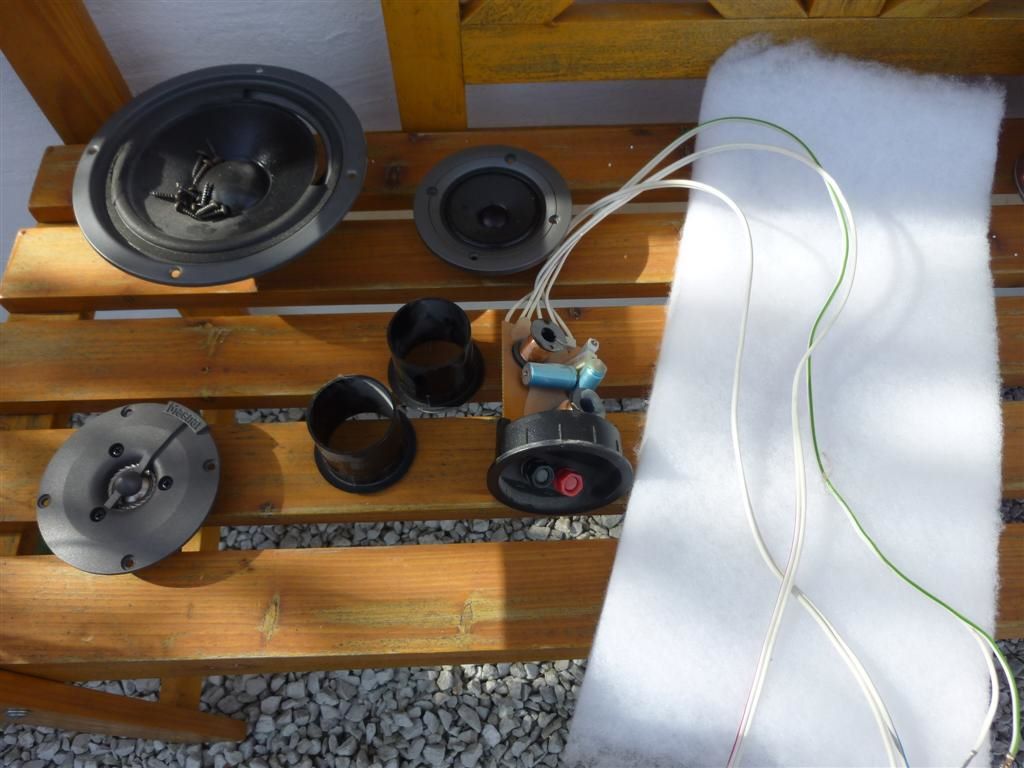

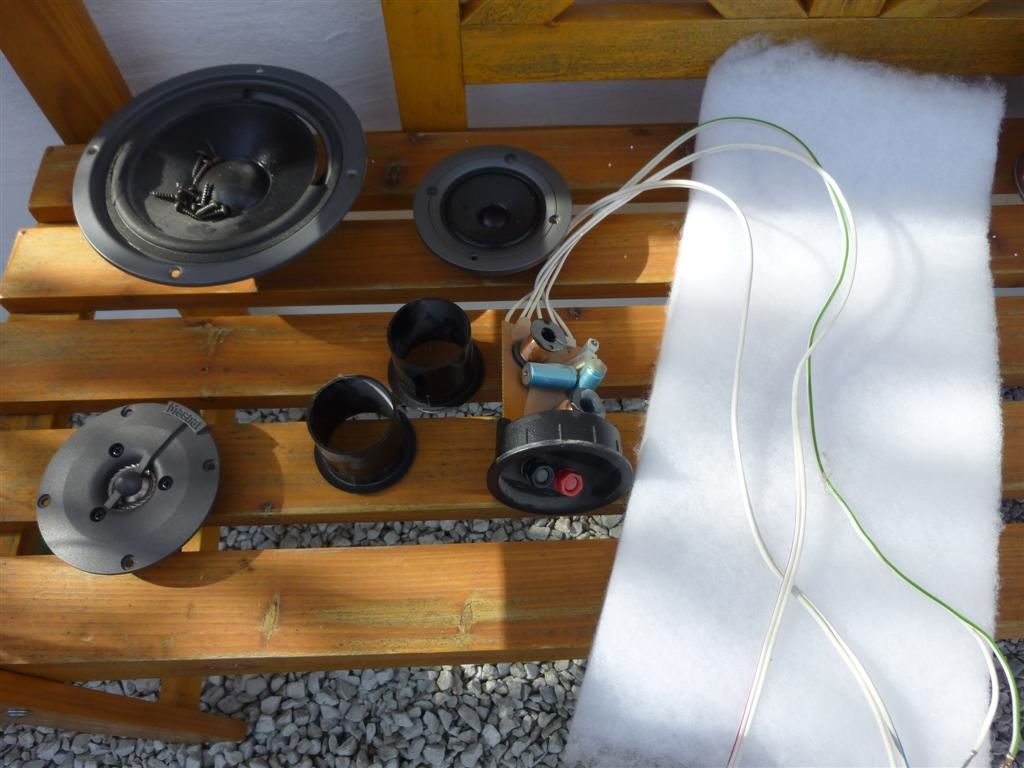

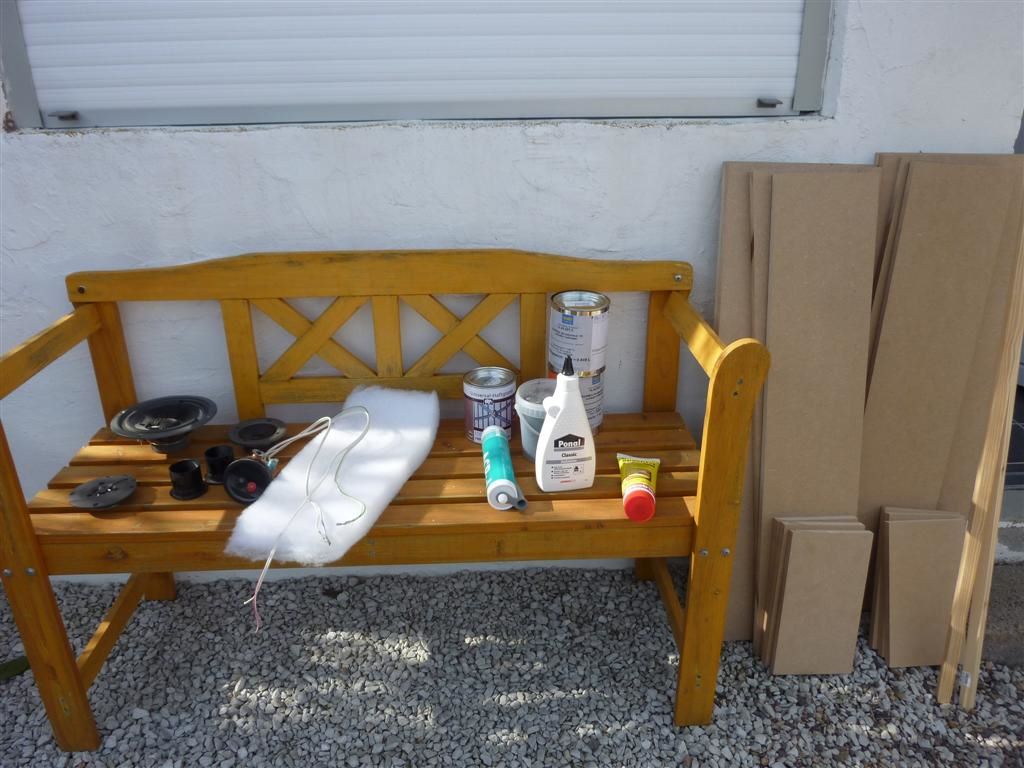

also erstmal alle elektronischen Bauteile ausbauen und Holz (MDF) für neue Gehäuse ordern
MDF (= mitteldichte Faserplatte) ist weich, schwer und preiswert, gibt es millimetergenau zugeschnitten auf Amazon / eBay

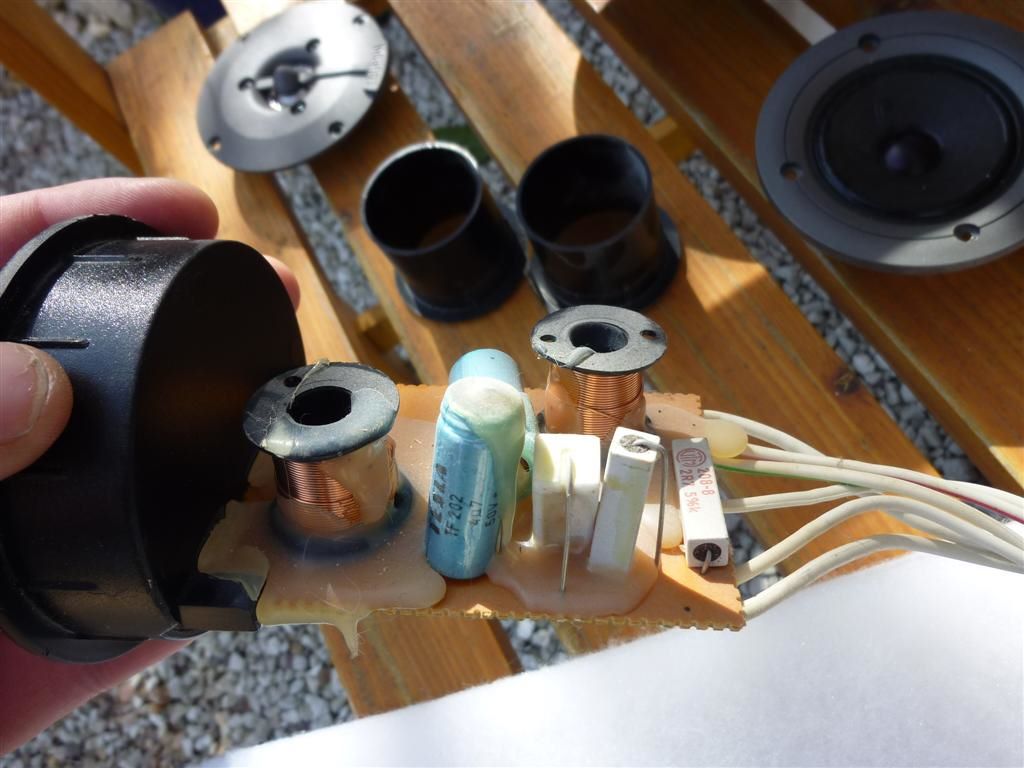

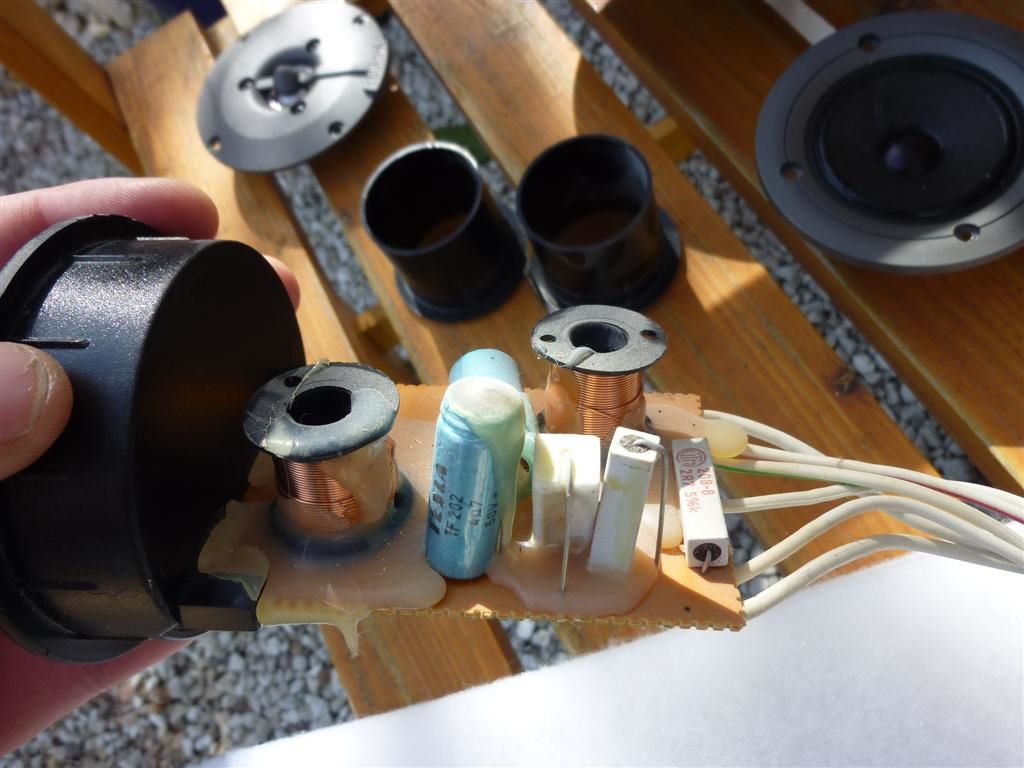

die Frequenzweiche ist hinter den Anschlussterminals fest verbaut

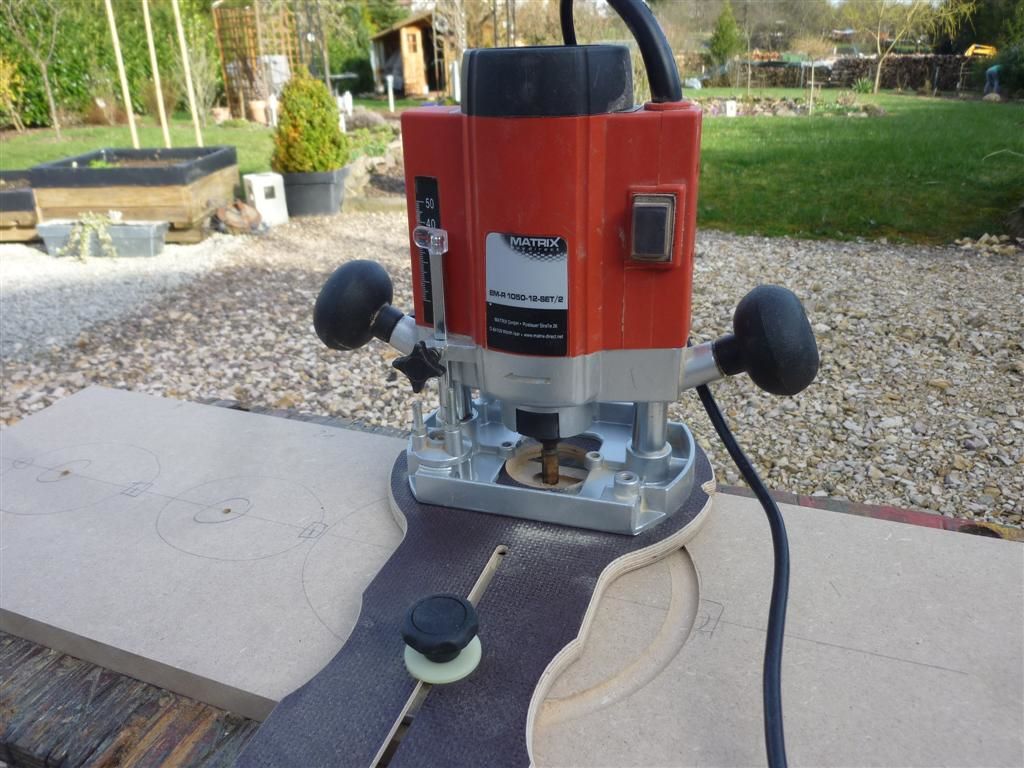

mittlerweile ist die Billig-Oberfräse von Matrix leider abgeraucht und ich benutze eine Oberfräse Bosch POF 1400 ACE

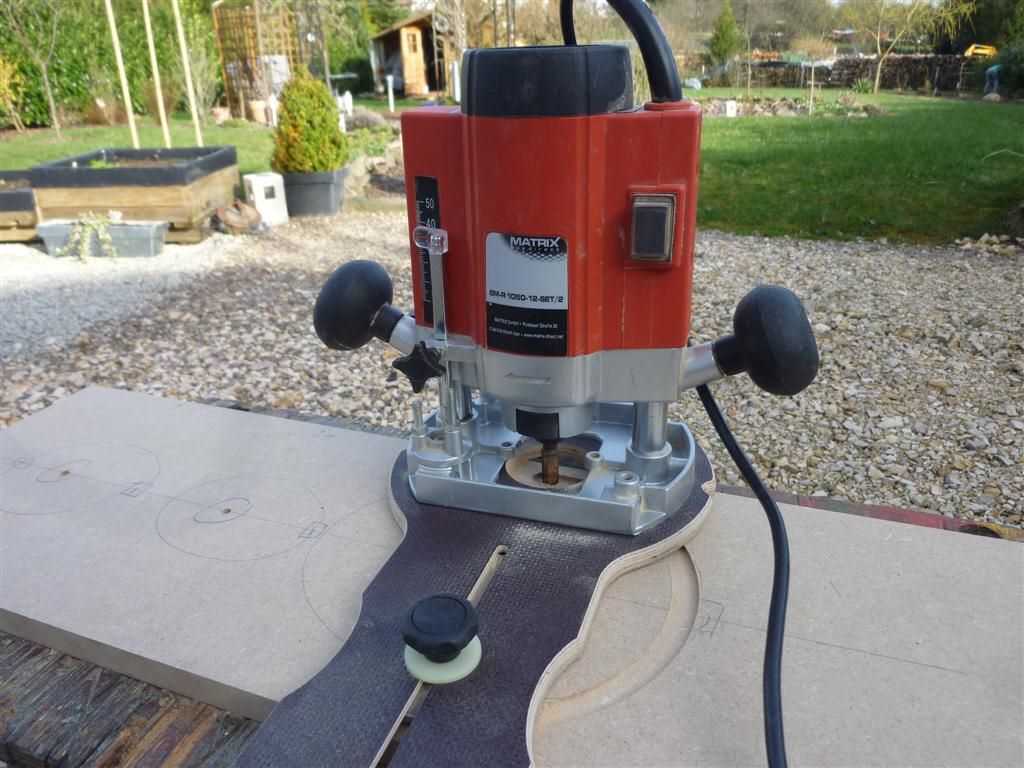

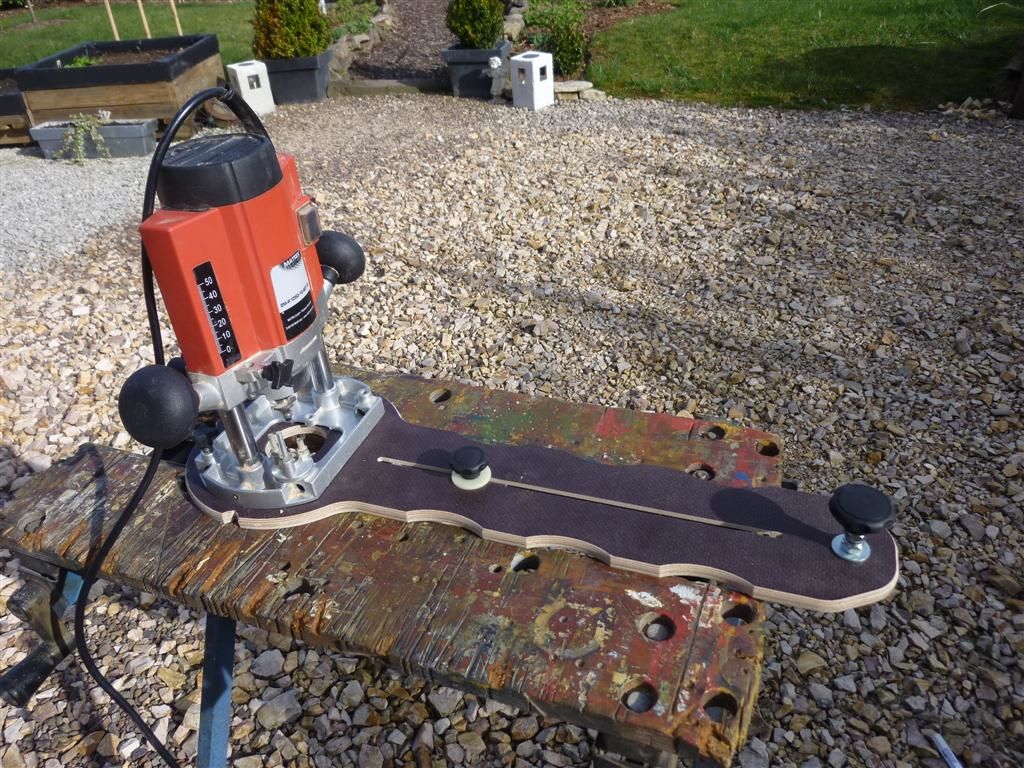

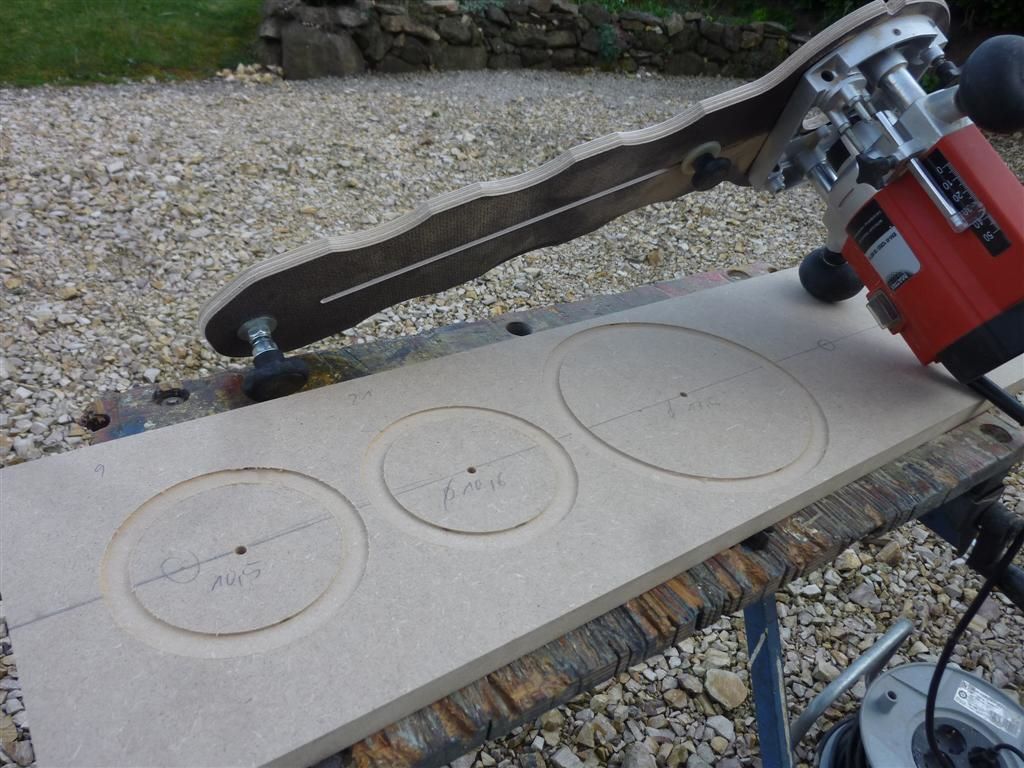

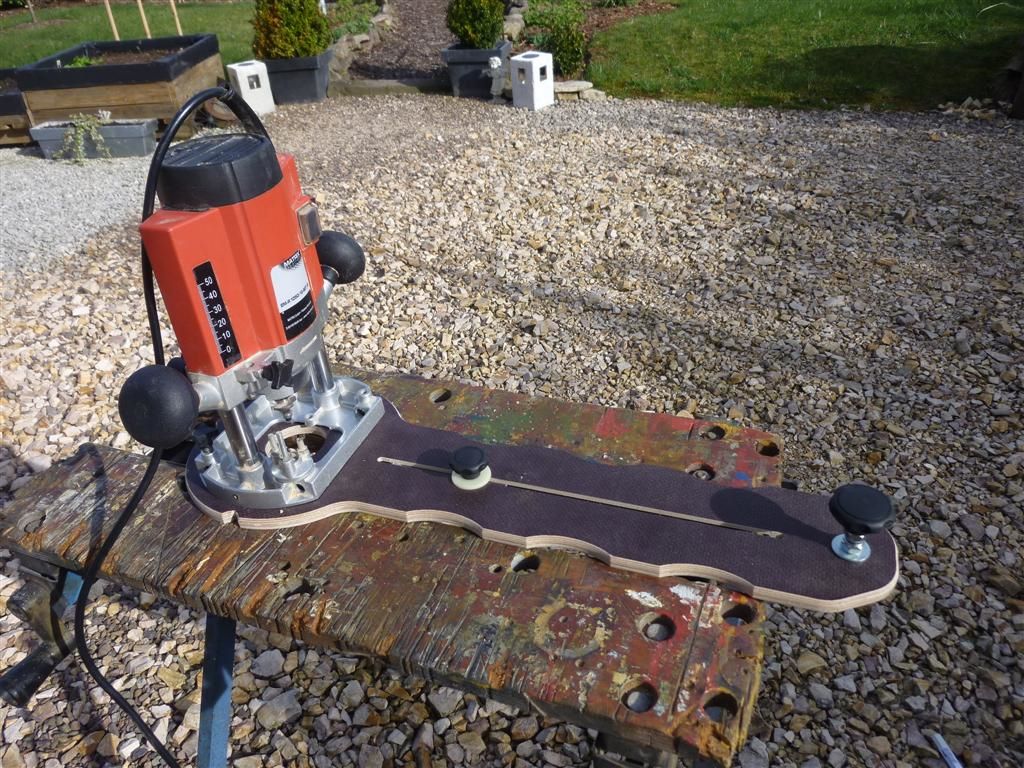

Fräszirkel für Oberfräse für kreisrunde Lochausschnitte auf Amazon / eBay / alternative eBay-Suche
besuche unseren eBay-Shop für Motorsägen Ersatzteile & Spezial Komponenten

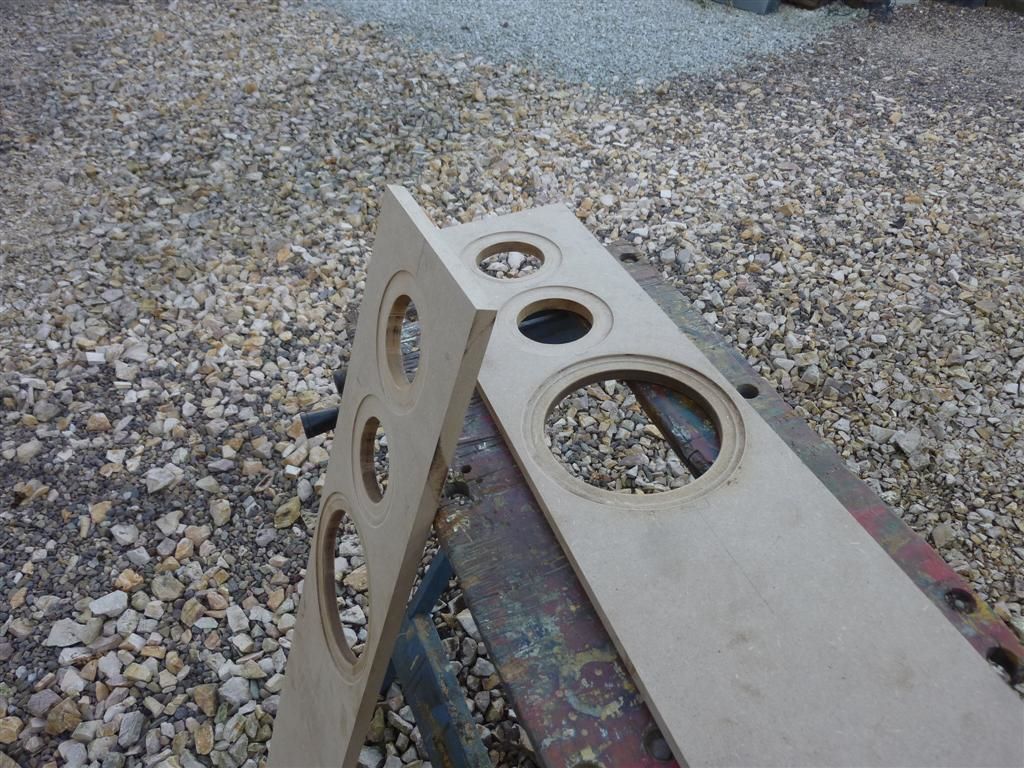

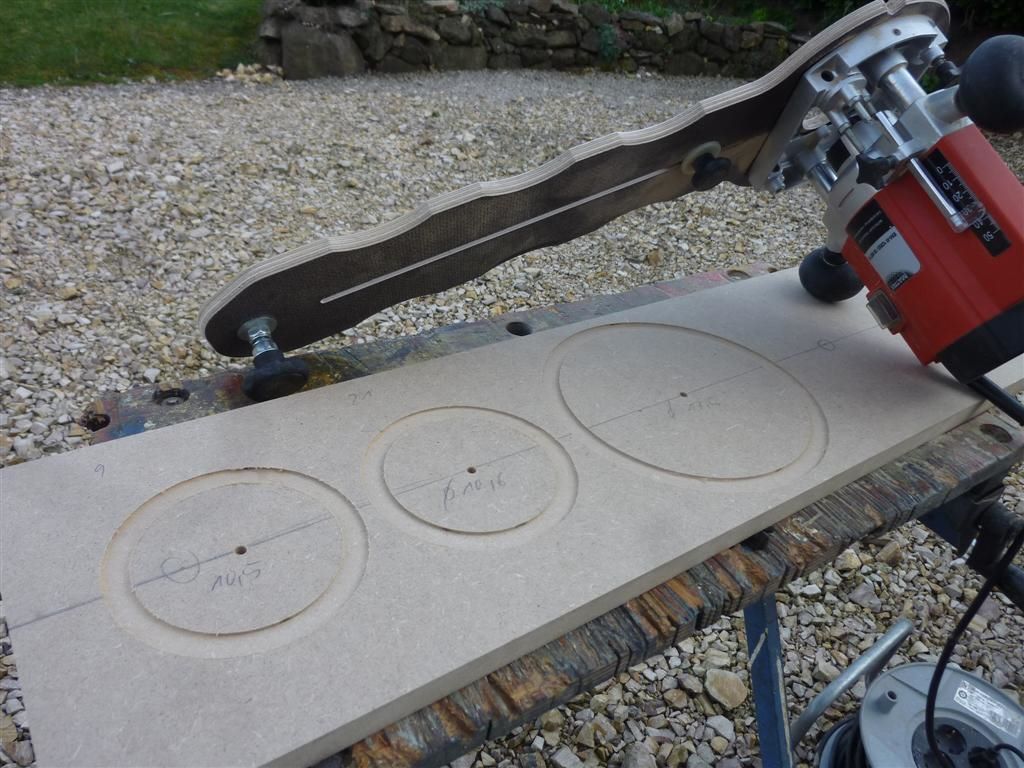

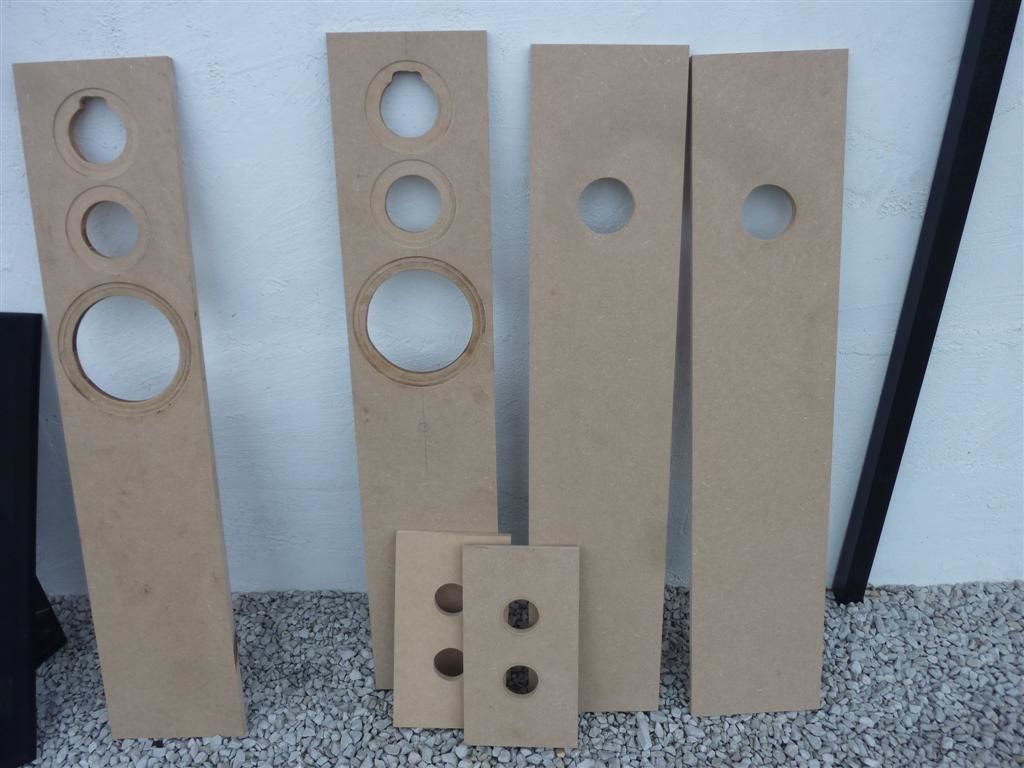

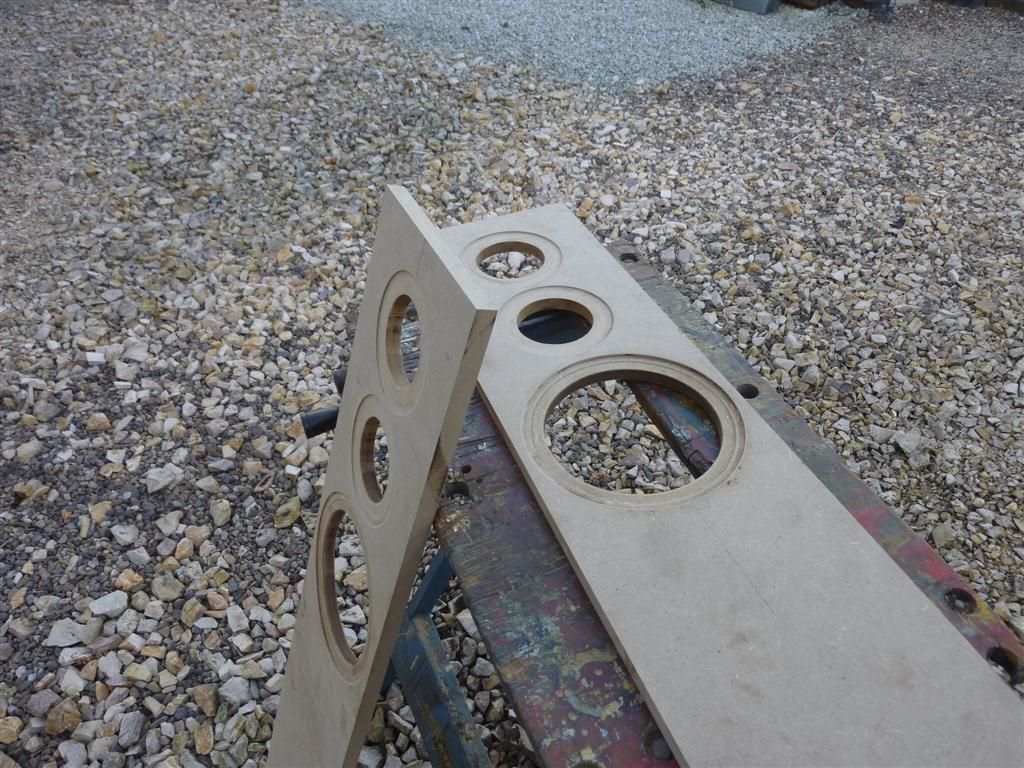

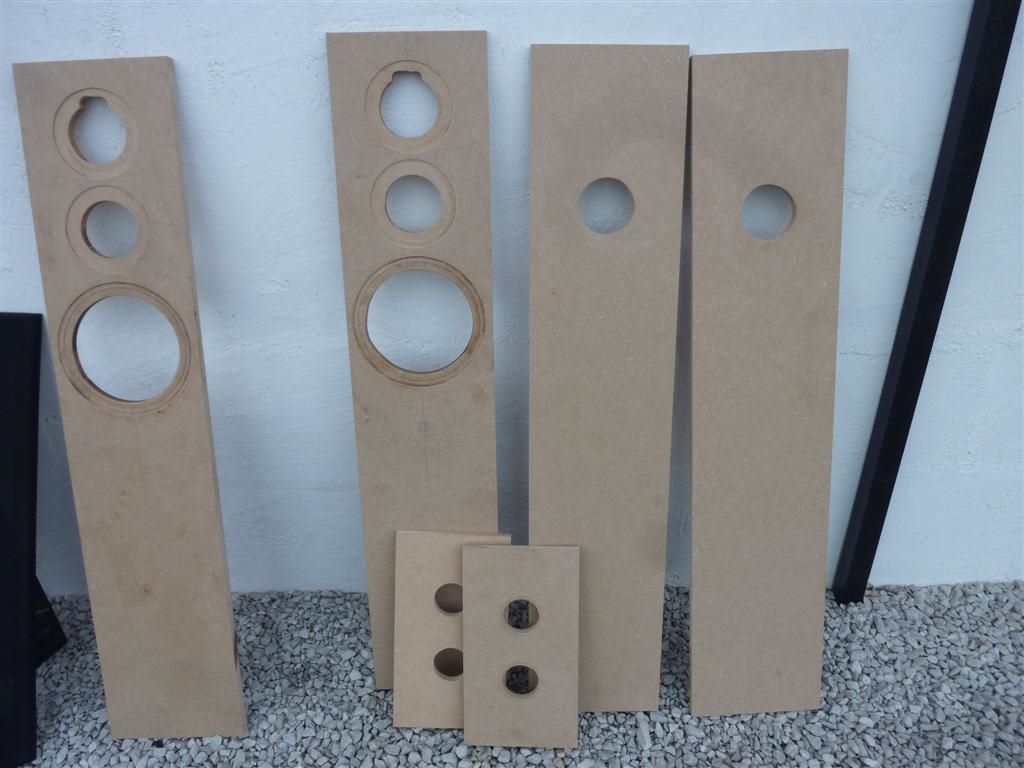

Lochausschnitte mit Vertiefung an den Rändern zum Versenkten Einbau der Chassis später

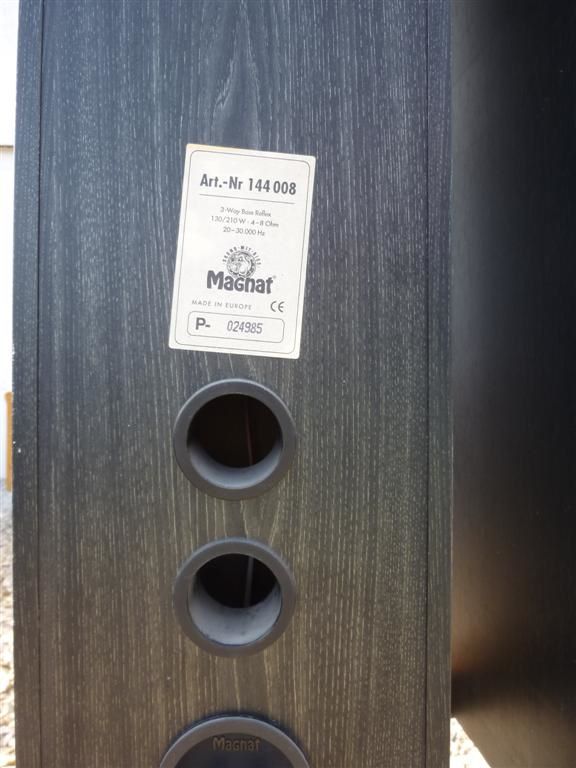

die Bassreflexöffnungen werden unsichtbar in den Boden wandern
probeweise mal anhalten

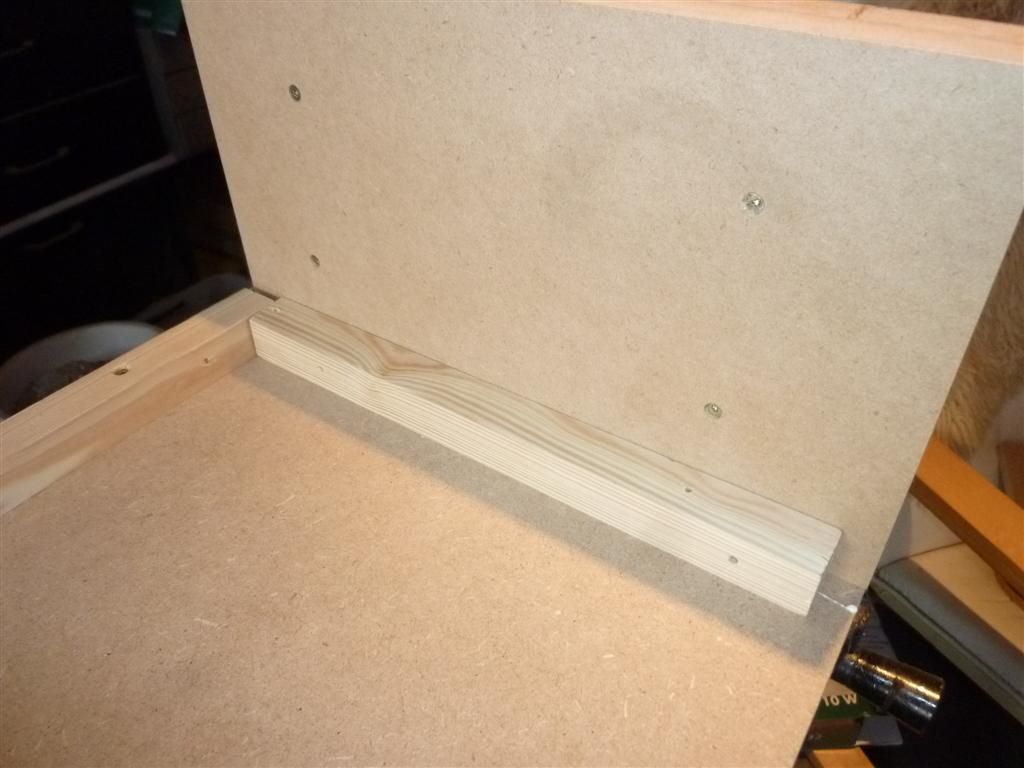

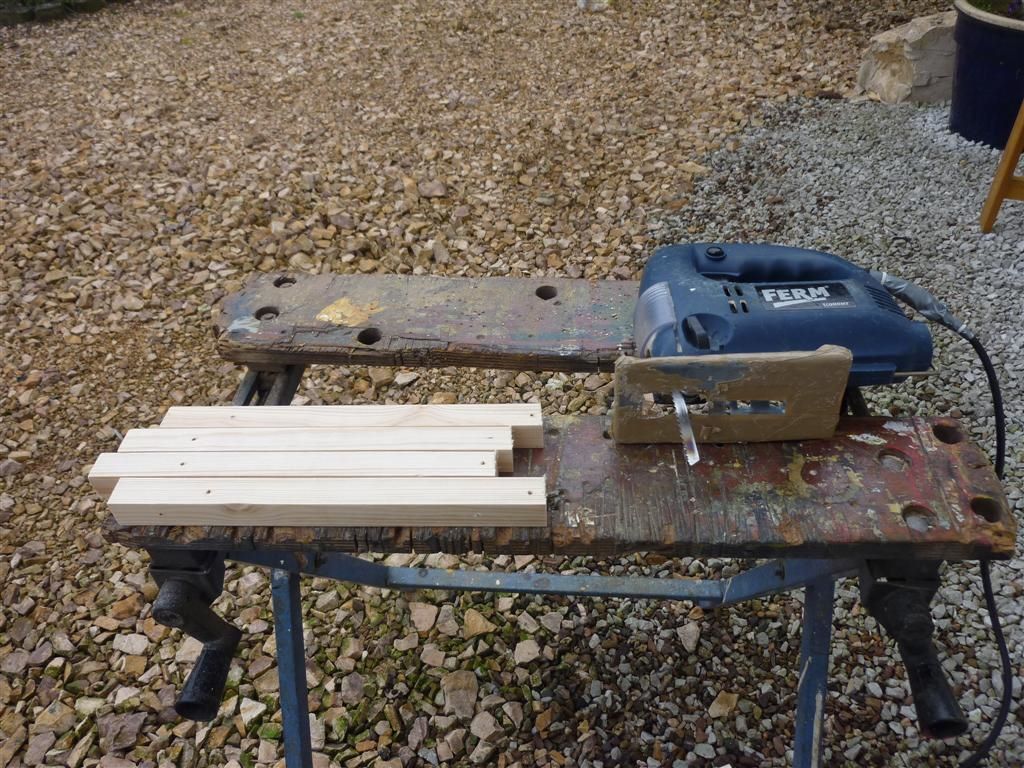

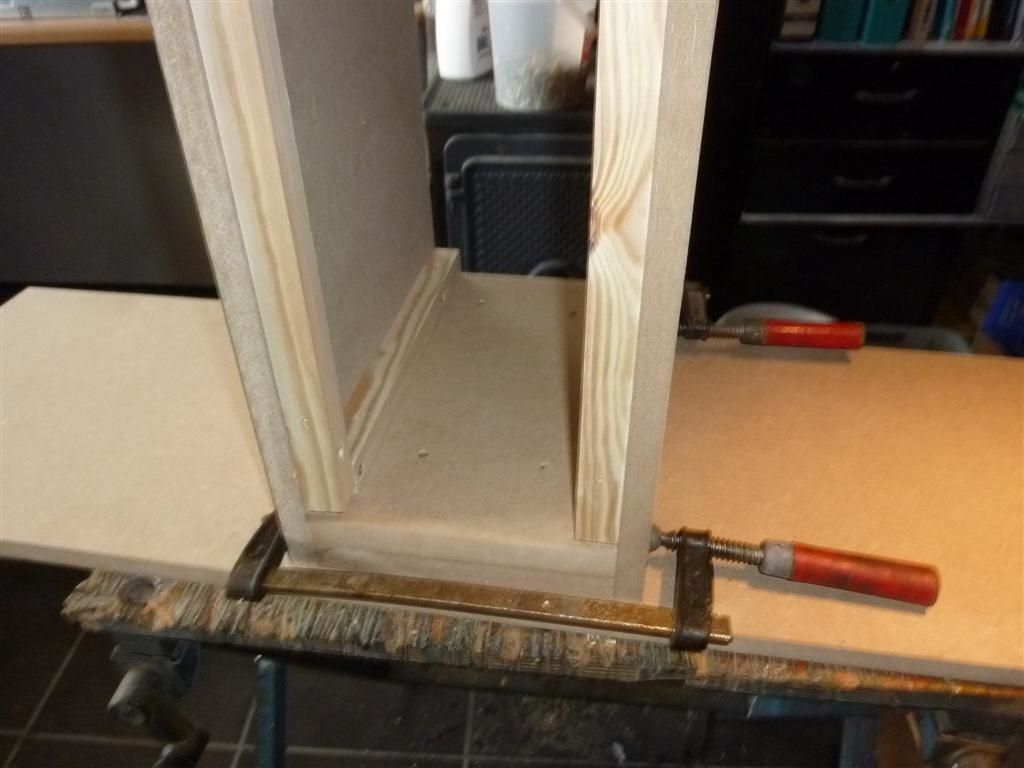

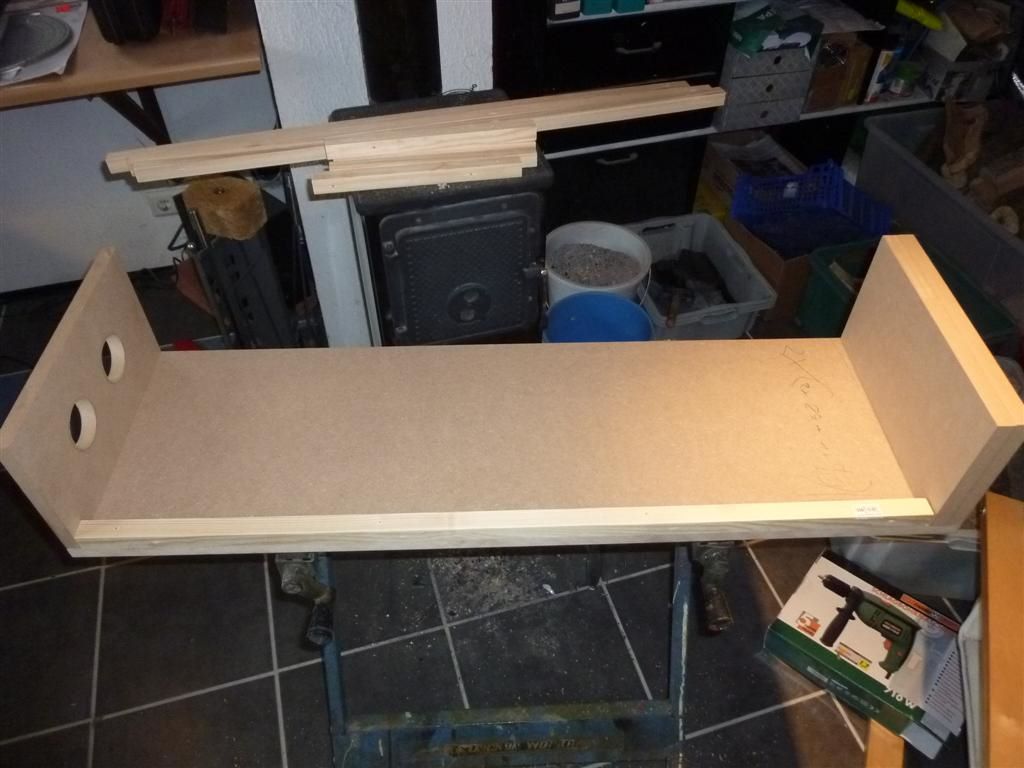

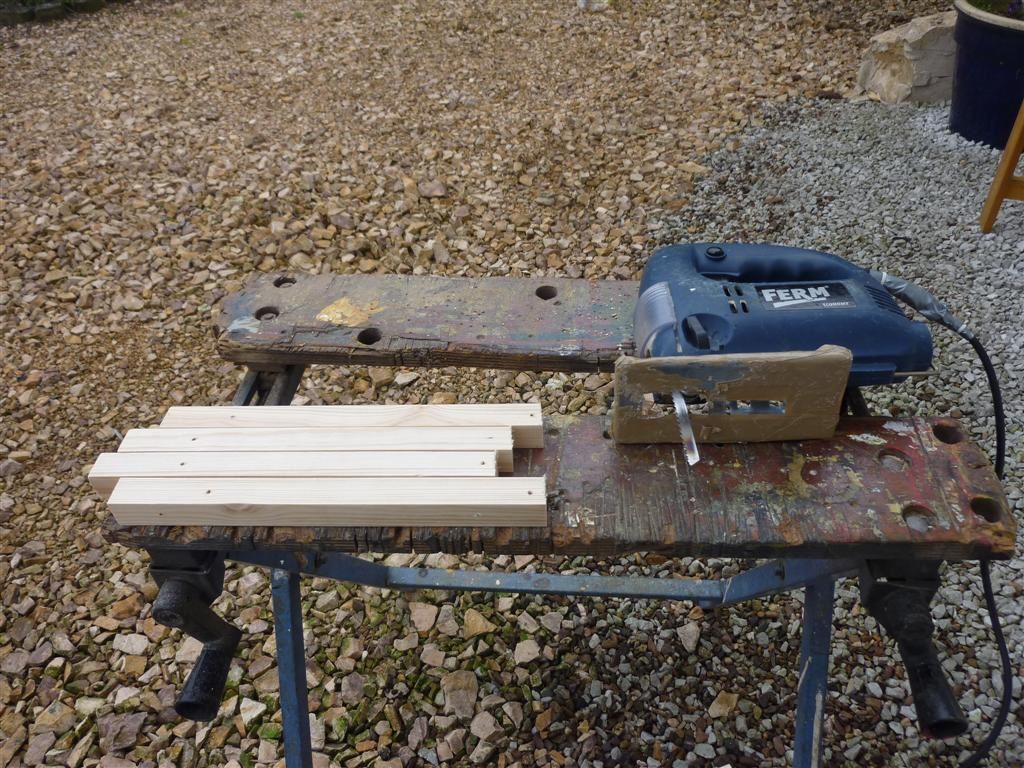

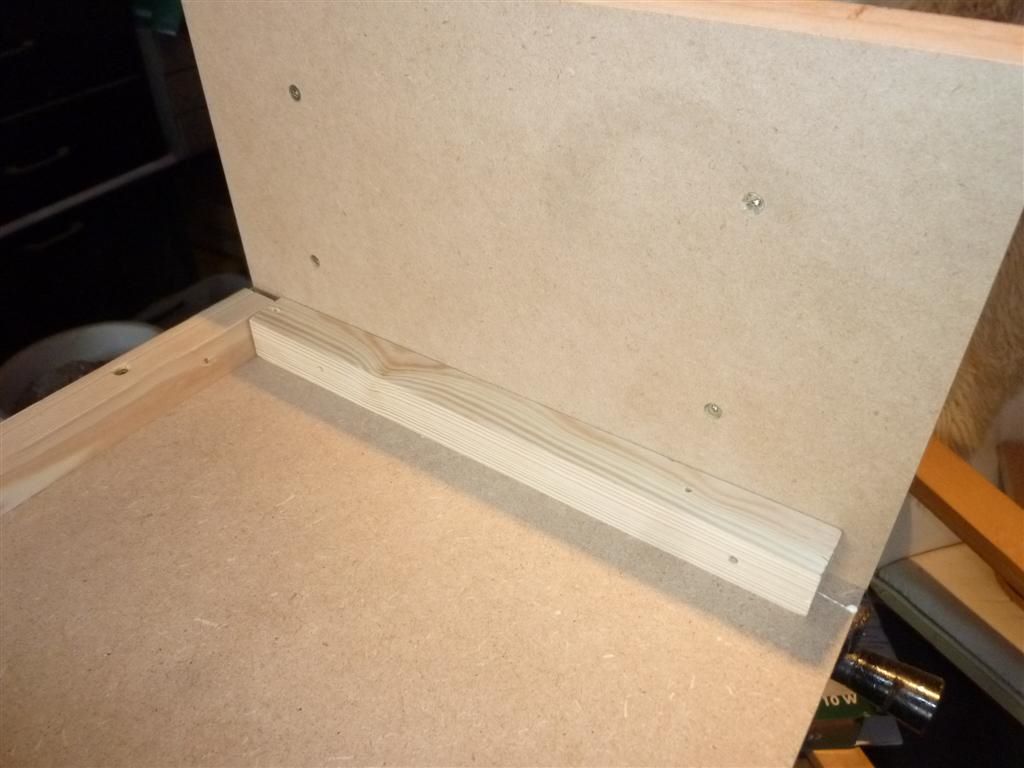

Verstärkungsleistchen gegen Vibrationen der Gehäusewände
besuche unseren eBay-Shop für Motorsägen Ersatzteile & Spezial Komponenten

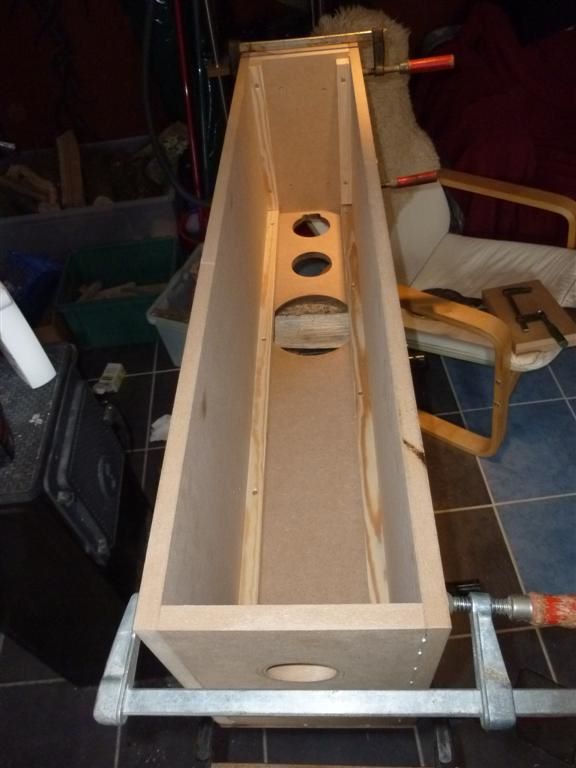

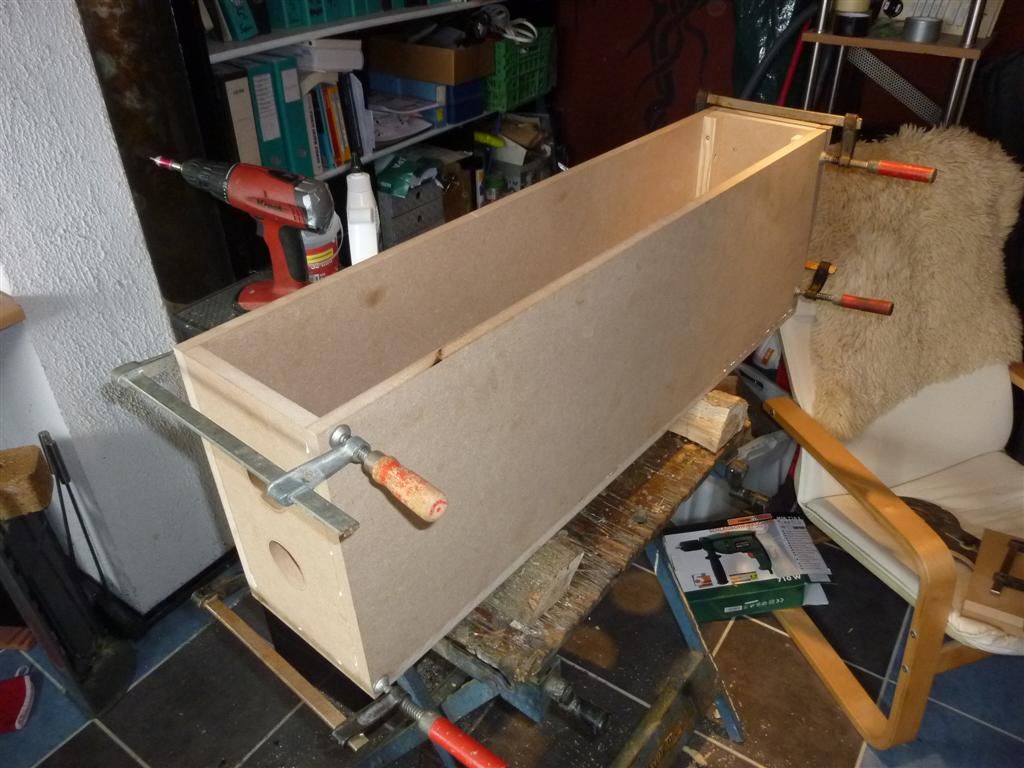

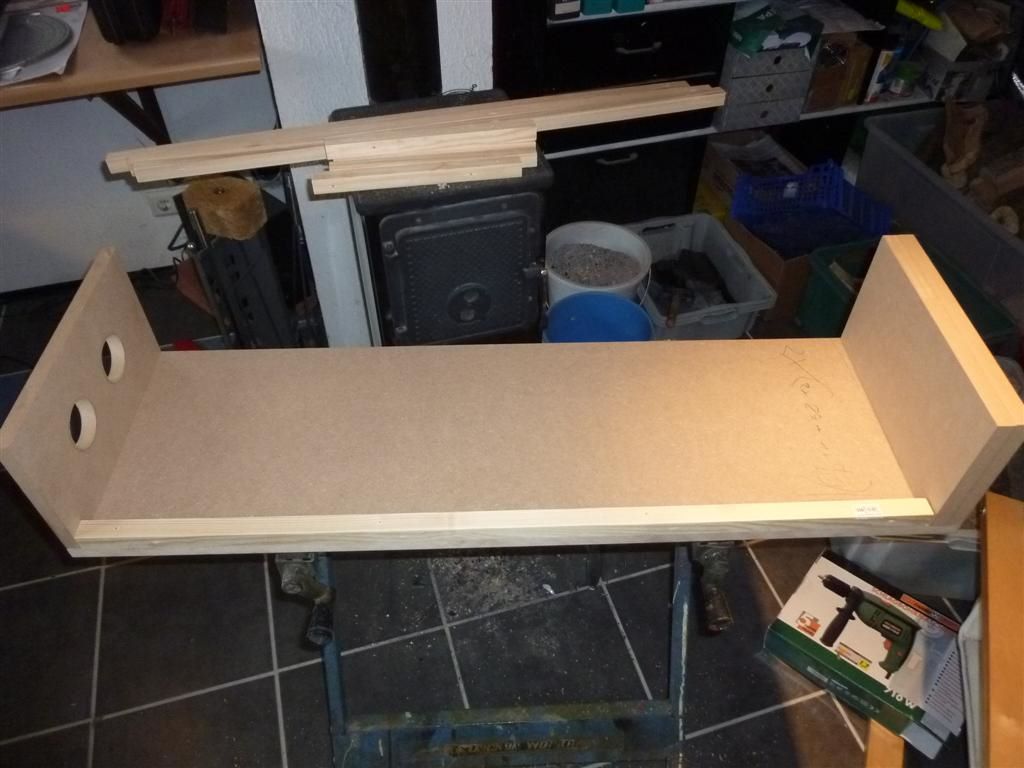

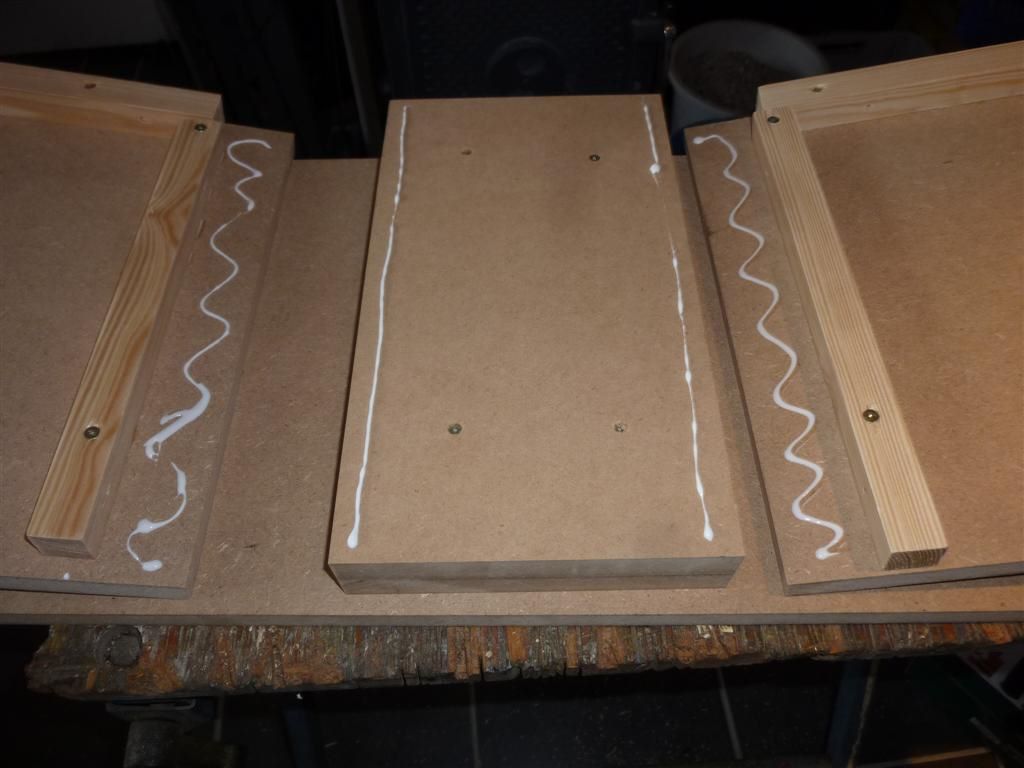

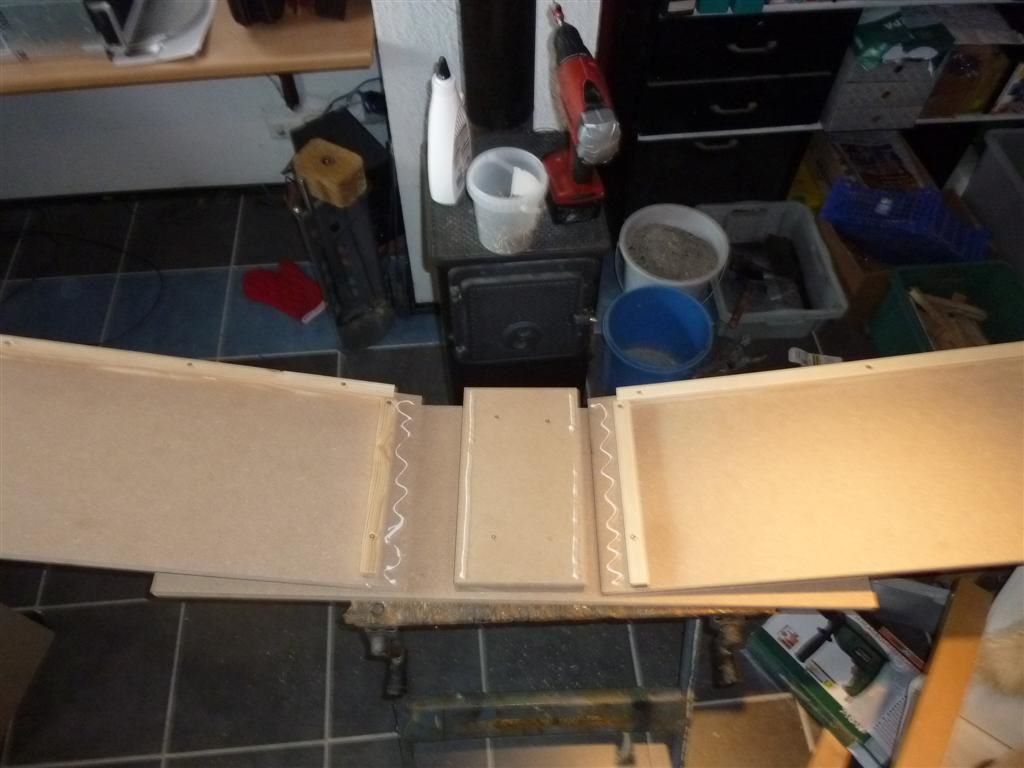

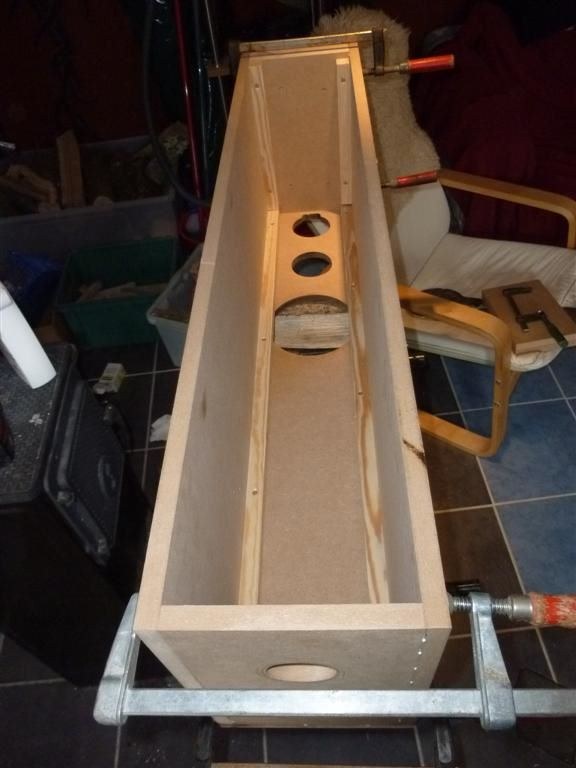

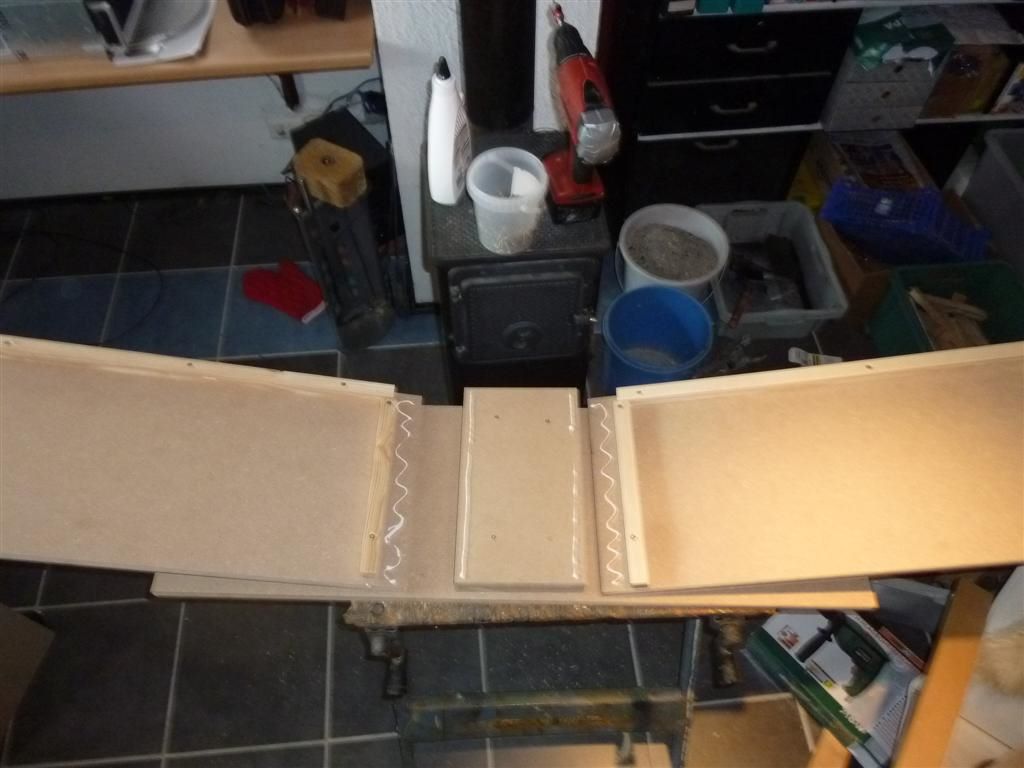

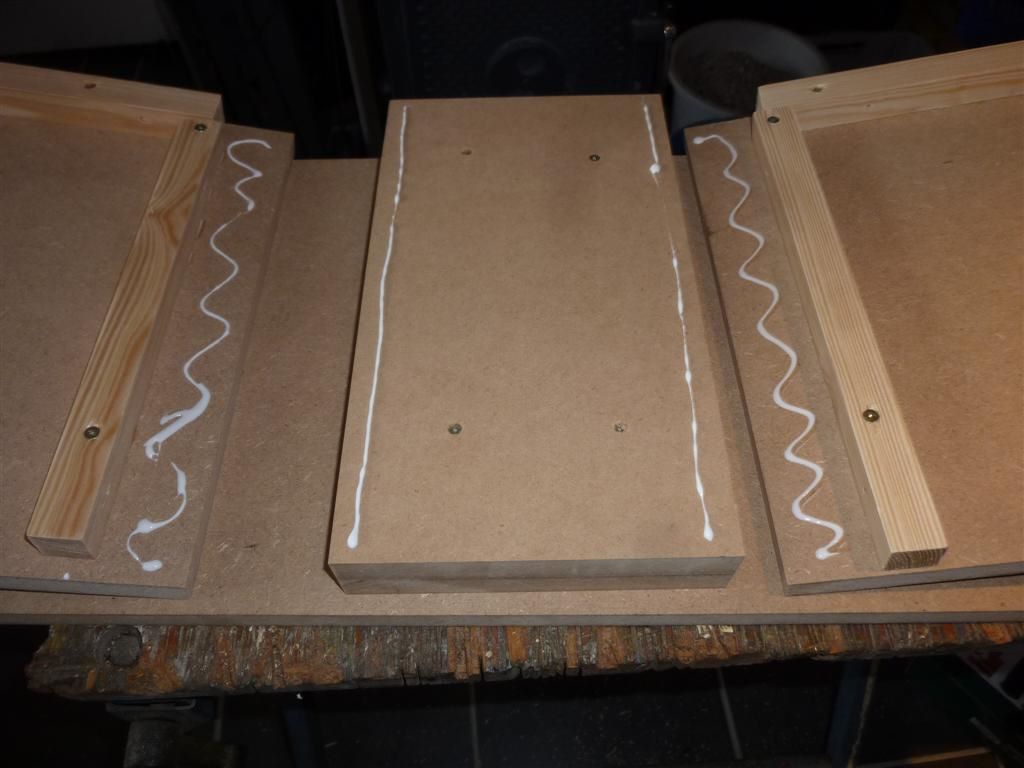

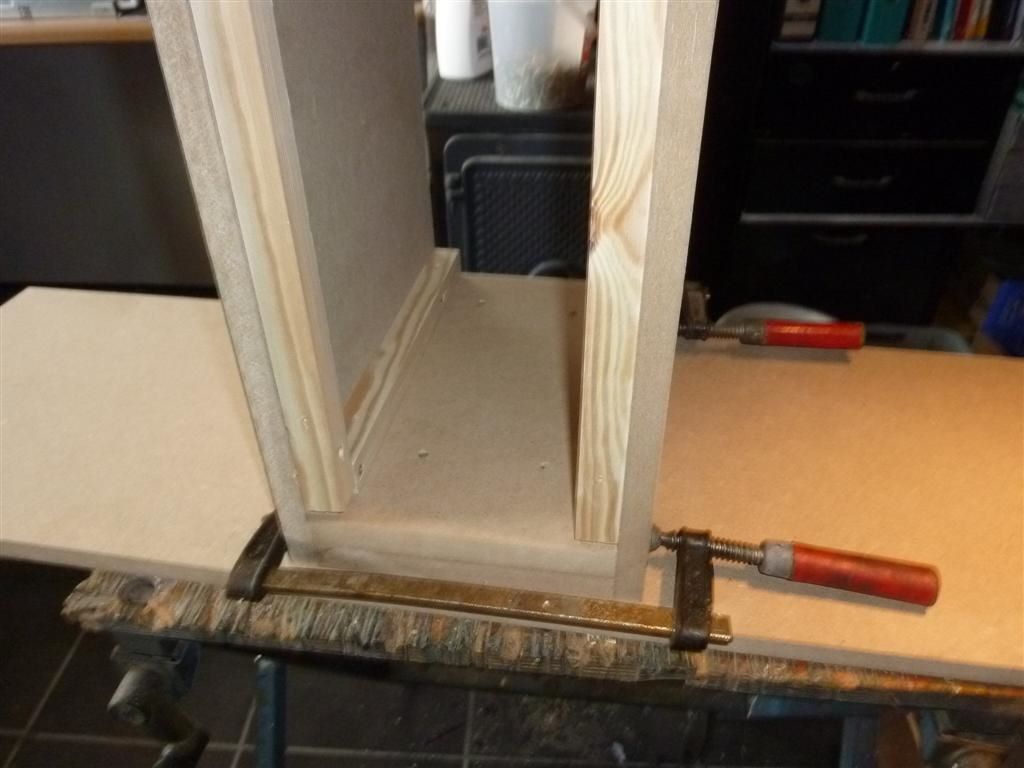

verleimen + verschrauben + verstärken
- Schnellbauschrauben in 3,9 x 45mm für Lattungen (eBay / Amazon)
-
Schnellbauschrauben in 3,9 x35mm für Winkel und Scharniere (eBay / Amazon)
-
Edelstahlschrauben in 3,5 x 40mm im Sichtbereich (eBay / Amazon)
-
U-Scheiben M4 x 20mm auf Amazon / eBay / alternative eBay-Suche
ich benutze Holzleim Ponal Classic auf Amazon / eBay / alternative eBay-Suche
Schraubzwingen - günstiges Set auf eBay

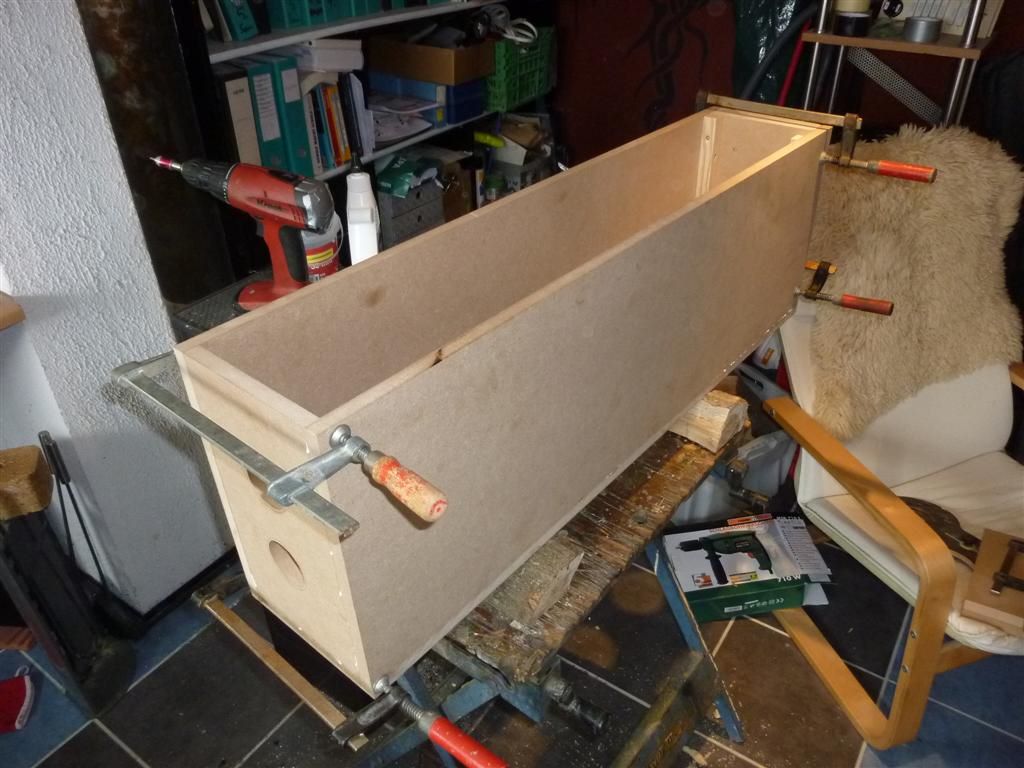

das muss erstmal über Nacht durchhärten
bei Mdf unbedingt vorbohren
besser als MDF: Birke Multiplex ist das ideale Holz für Lautsprecher, gibt es millimetergenau auf Maß zugeschnitten auf Amazon / eBay / alternative eBay-Suche
dann kommt die Rückwand dran
sieht irgendwie schon fast fertig aus
Schraublöcher und Fugen werden aufgefüllt mit MDF Holzspachtel auf Amazon / eBay / alternative eBay-Suche
später dann glatt schleifen am besten mit einem Exzenterschleifer Pattfield (Hornbach) 430 Watt 125mm
Deckel und Front habe ich aufgedoppelt weil ich ein kleines Designelement einbauen möchte
mit dem Bandschleifer diagonal abgeschliffen (Bandschleifer Meister MBS600-1)
dann kommt wieder die Oberfräse an die Reihe
besuche unseren eBay-Shop für Motorsägen Ersatzteile & Spezial Komponenten
mit dem Rundfräser möchte ich Verzierungen vornehmen (Fräsersatz 6mm bei z.B. Globus Baumarkt Onlineshop oder eBay oder Amazon)
und zwar so eine Ziernut
zwei auf der einen Seite...
und eine Nut auf der anderen
sieht dann zusammen so aus
hinten die Öffnung für das Anschlussfeld (Anschlussterminals auf Amazon / eBay / alternative eBay-Suche)
Front
|
Du findest unsere Beiträge hilfreich und möchtest uns unterstützen?  Dazu gibt es mehrere Möglichkeiten und zwar ganz ohne, dass es Dich etwas kostet (hier klicken) |
als Grundierung nehme ich Vorstreichfarbe Acryl, Primaster auf Amazon / eBay / alternative eBay-Suche
damit es später farblich ins Bild passt streiche ich die Ringe der Hoch- & Mitteltöner mit schwarzer Warnex Lautsprecherfarbe (Warnex Strukturlack auf Amazon / eBay / alternative eBay-Suche)
getupft mit dem Pinsel ergibt das dann so eine Struktur
die Lautsprecherboxen selbst streiche ich in Warnex Weiß
Warnex Strukturlack auf Amazon / eBay / alternative eBay-Suche
aufgetragen mit einer Lammfelrolle (Farbroller mit Fellrollen für Struktur auf Amazon / eBay / alternative eBay-Suche)
Struktur von Nahem
die diagonal abgeschliffene Ecke und die Ziernuten streiche ich ebenfalls in Warnex Schwarz
auch wieder getupft mit dem Pinsel
getrocknet sieht das dann so aus
besuche unseren eBay-Shop für Motorsägen Ersatzteile & Spezial Komponenten
fertig zusammen gebaut
ist wahrscheinlich Geschmackssache aber mir gefallen die "neuen" Lautsprechergehäuse richtig gut
so ist der Klang derselbe geblieben, nur die Optik hat sich geändert
achja, das Gehäuseinnenvolumen der neuen Gehäuse habe ich genau so gemacht wie bei den originalen Magnat Lautsprecher, damit sich der Klang möglichst nicht ändert
neue Schrauben ohne Rost. Hier der Hochtöner
Mitteltöner
Tieftöner
die Bassreflexrohre sind in den Boden gewandert, mit Gummifüßchen als Abstandshalter und zur Entkopplung / gegen Vibrationen
das war's ?
