Herstellerangaben:

• Input spannung: 12VDC
• Input strom: 2A
• Power:24W
• Motor geschwindigkeit: 20000rev/min
• verarbeitung materialien länge: 135mm.
• verarbeitung materialien maximale durchmesser: 45mm.
• die transformator hat über-strom, überspannung, über temperatur schutz.
• anwendung: Holz, kunststoff, weiche metalle (aluminium, kupfer, etc.). Weichholz, hartholz können verarbeitet werden, können beliebige form creation. Wenn die allgemeine metall drehmaschine drehen unten zu
• 2000 rpm rev / min.
• werkzeug ist hohe geschwindigkeit stahl, maschine weichen, ne-metalle, edelmetalle, und die verwendung von zwischen block erhöhung, mehr erweitert, um eine durchmesser palette 50mm.
• sie verwenden können die drei-backenfutter oder collet (1 ~ 6mm) spann das werkstück, zentrum gongs hohe 25mm, achsabstand von 135mm.



Pro:

• klein & handlich, benötigt nicht viel Stellfläche
• preiswert
• ideal für Kleinteile
• viele An- & Umbauteile verfügbar

Contra:

• maximale Größe der zu bearbeitenden Teile ist eben sehr beschränkt





Inhaltsverzeichnis:

1. Herstellerangaben
2. Pro & Contra
3. Bezugsquellen
4. Erfahrung
5. meine Modifikationen
6. Zubehör
7. kompletter Test als Video



Bezugsquellen:*

bei z.B.  Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4 / Aliexpress5 /  Aliexpress-Suche / Amazon / Amazon-Suche / eBay / eBay-Suche / Manomano-Suche



Erfahrung:

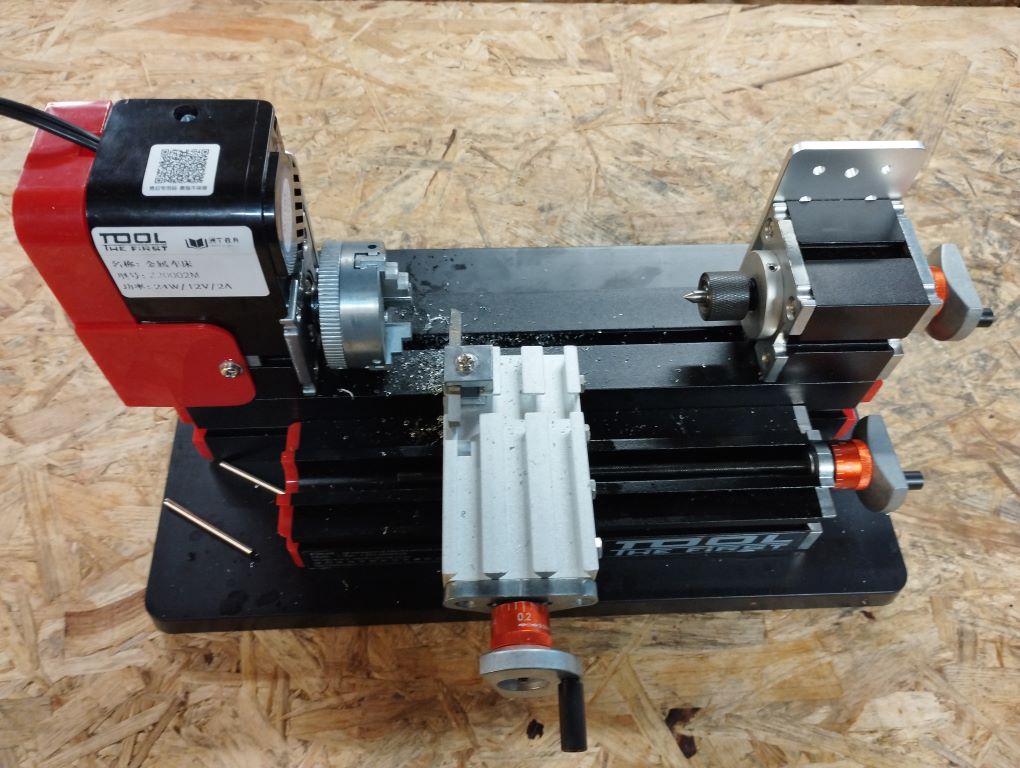

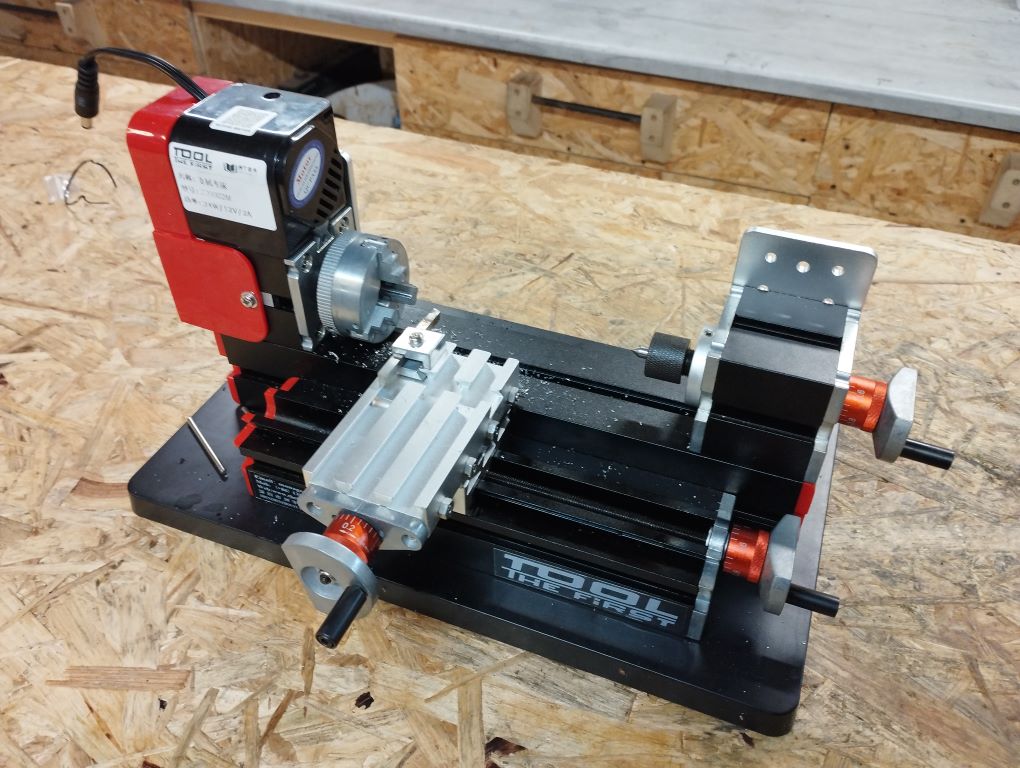

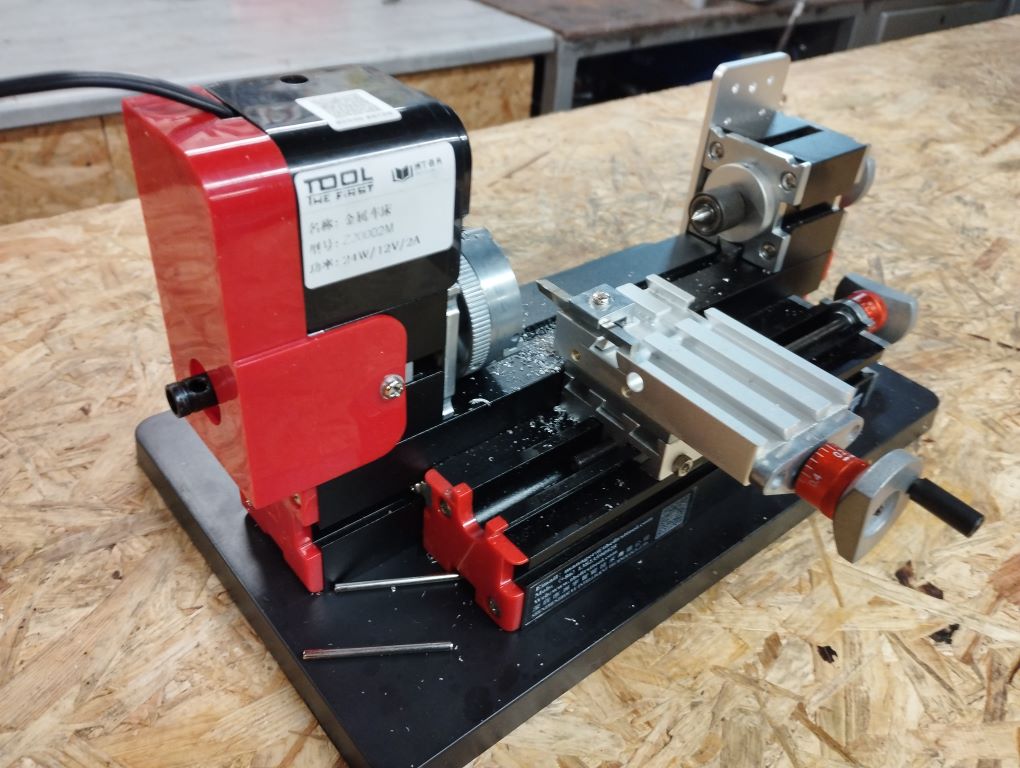

Die Mini Drehbank (oder eher Mikro) ist wirjlich sehr handlich und kommt zusammengebaut aus China.



 einzig die Bodenplatte aus Kunststoff muss noch angeschraubt werden, dann ist das Gerät direkt einsatzbereit

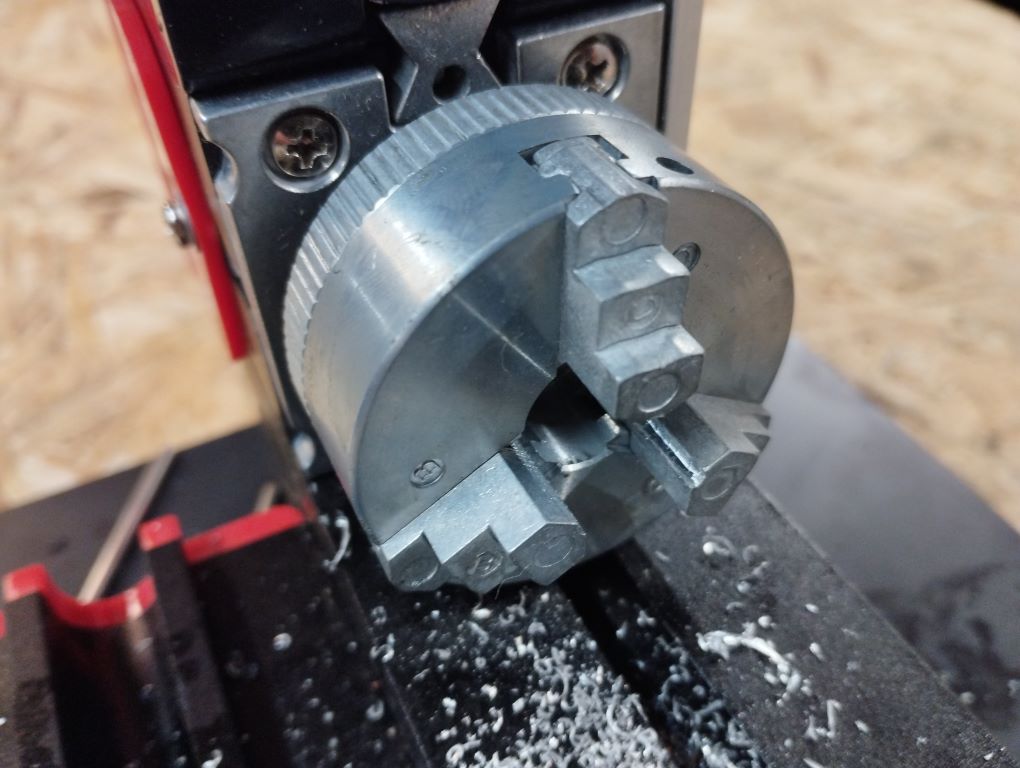

Das Dreibackenfutter kann Werkstücke bis 45mm einspannen, die Spitzenhöhe beträgt 25mm was bedeutet, dass Werkstücke bis zu einem maximalen Durchmesser von 50mm in die Maschine passen.

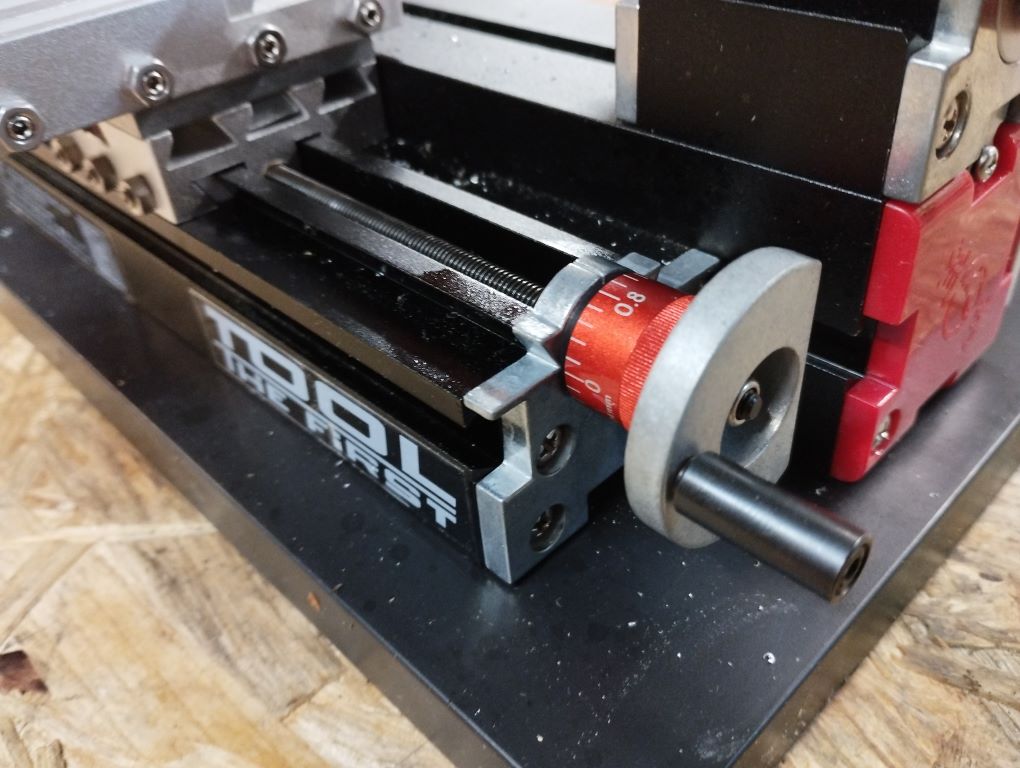

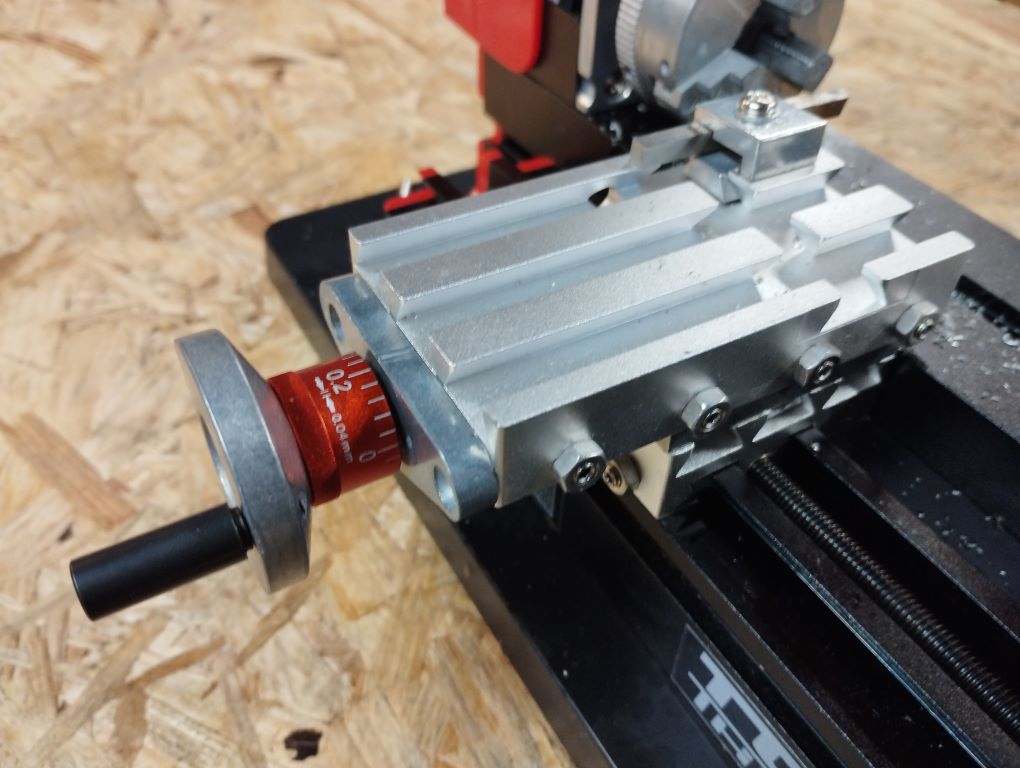

die Maschine verfügt über nur zwei Schlitten, einen Bettschlitten und einen Querschlitten. Der Oberschlitten entfällt, die Funktion übernimmt der (untere) Bettschlitten denn er ist genauso fein einzustellen ...

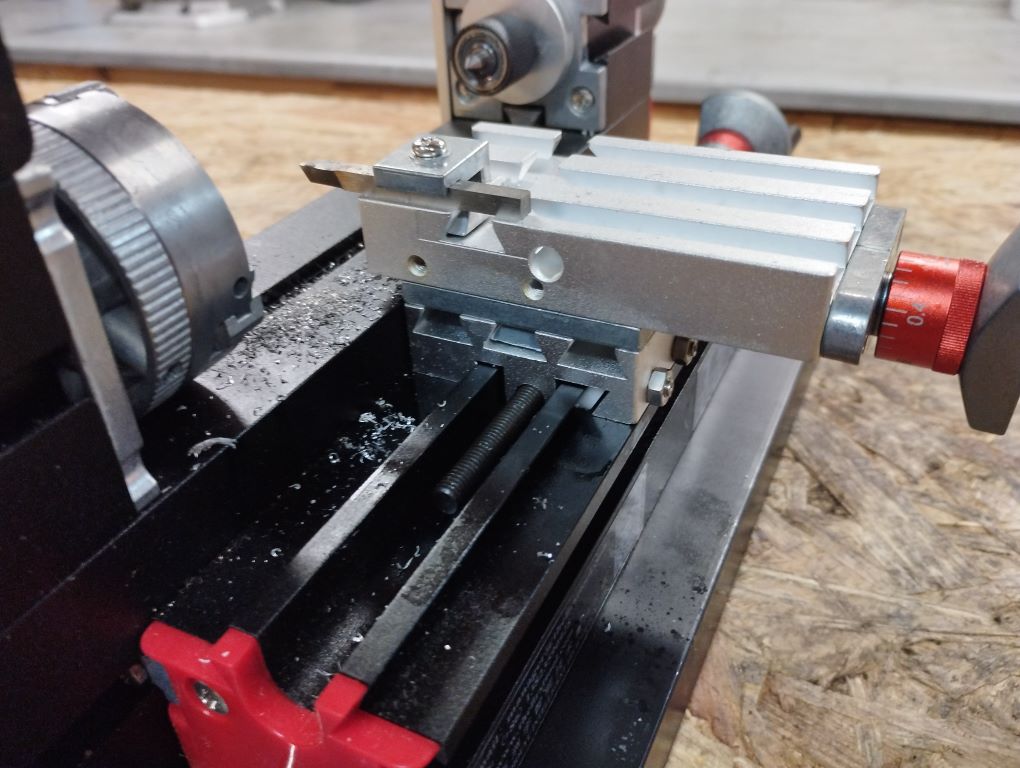

...wie der (obere) Querschlitten

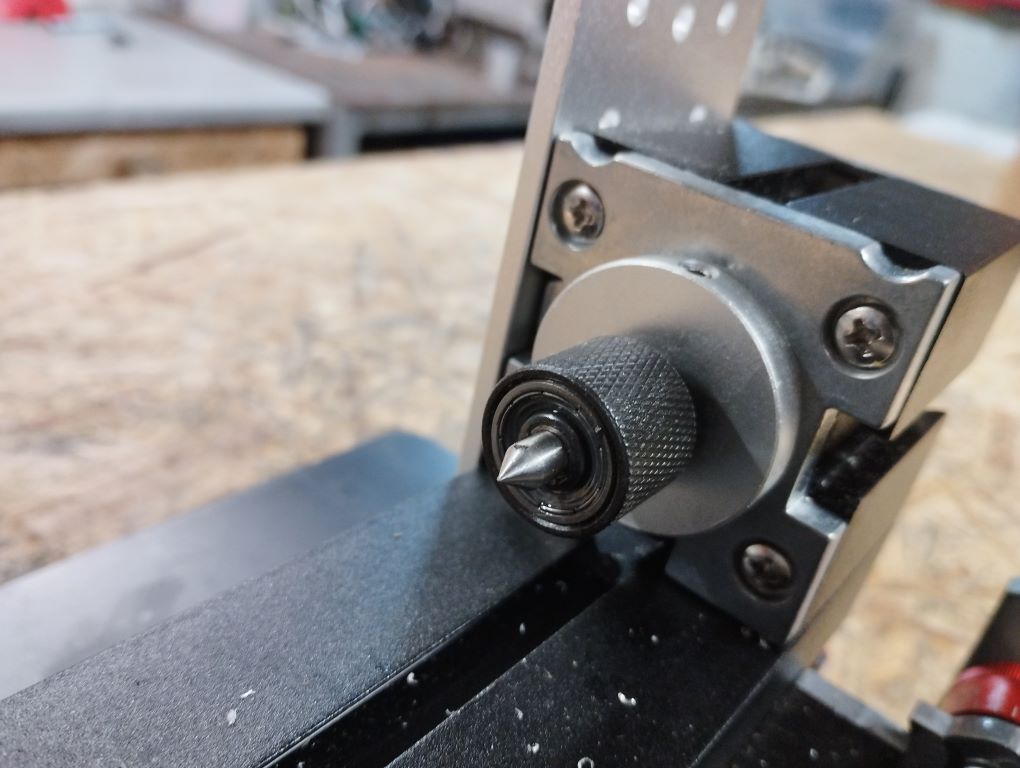

die Spitze des Reitstockes ist ausfahrbar

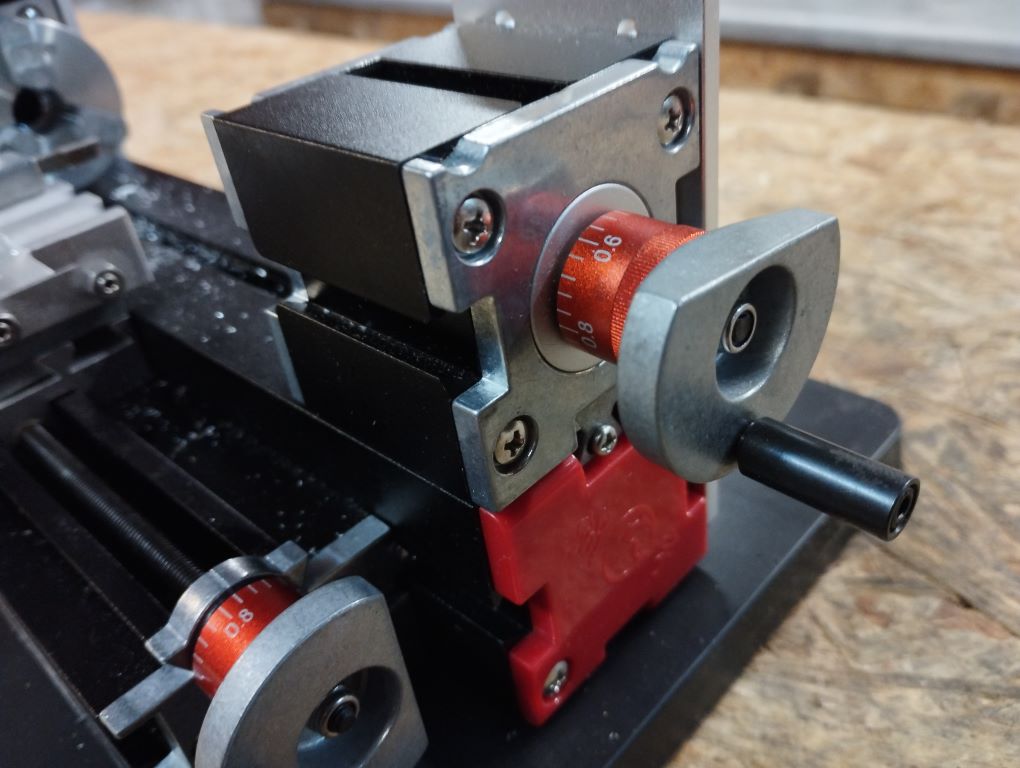

 der Reitstock selbst kann auf der Unterkonstruktion verschoben werden, ab Werk geliefert ist er auch nach innen verschoben und sollte vor der ersten Benutzung nach außen versetzt werden



 der Spindelstock mit darüberliegenden Motor kann ebenfalls verschoben werden

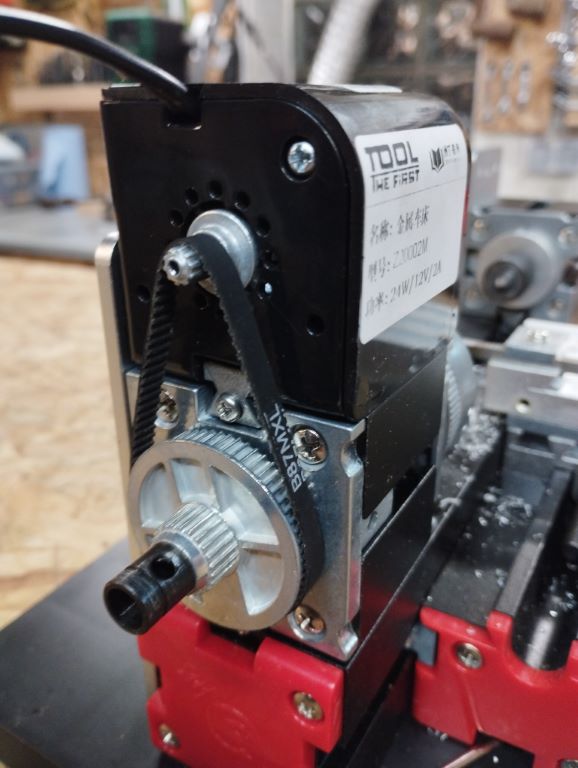

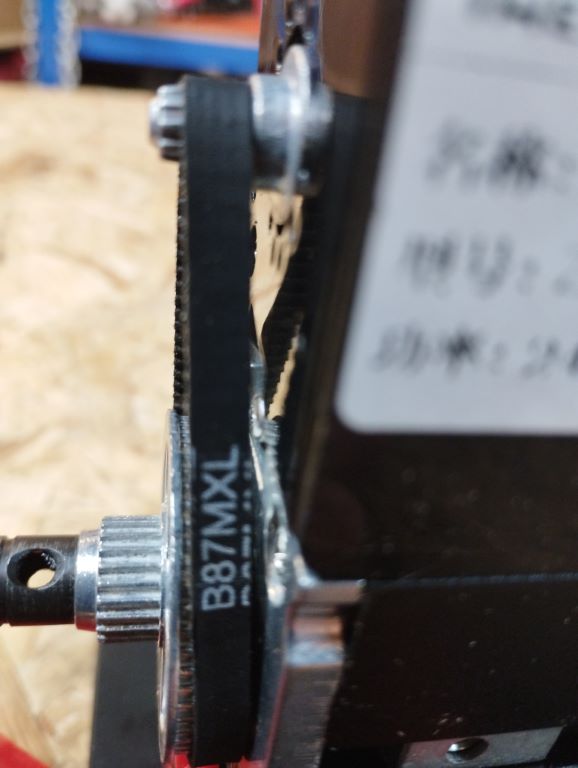

 Blick unter die Abdeckung:  der 12V / 24W Gleichstrommotor ist mittels Keilriemchen mit der Spindelwelle verbunden.



Eine Drehzahlregelung gibt es nicht, nur einen Ein/Ausschalter am Netzteil. Der Motor dreht mit 20.000rpm, der Spindel dann mit etwa 2.000rpm



die Werkzeugaufnahme ist für 4mm Werkzeuge ausgelegt



Inhaltsverzeichnis:

1. Herstellerangaben
2. Pro & Contra
3. Bezugsquellen
4. Erfahrung
5. meine Modifikationen
6. Zubehör
7. kompletter Test als Video



meine Modifikationen:

geplant sind folgende Umbauten:

• stabilere, schwere Bodenplatte für mehr Stabilität & weniger Vibrationen
• 4-Backenfutter
• Adapter für Motor-Zylinder bis 50mm
• Umbau der Werkzeugaufnahme von 4mm auf 8mm
• regelbares Netzteil
• stärkerer Motor



1. stärkerer Motor

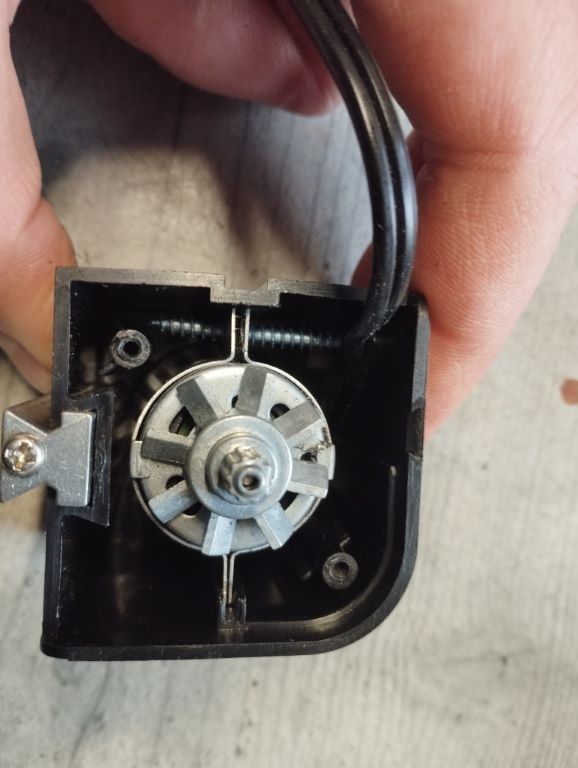

Hier der Originalmotor

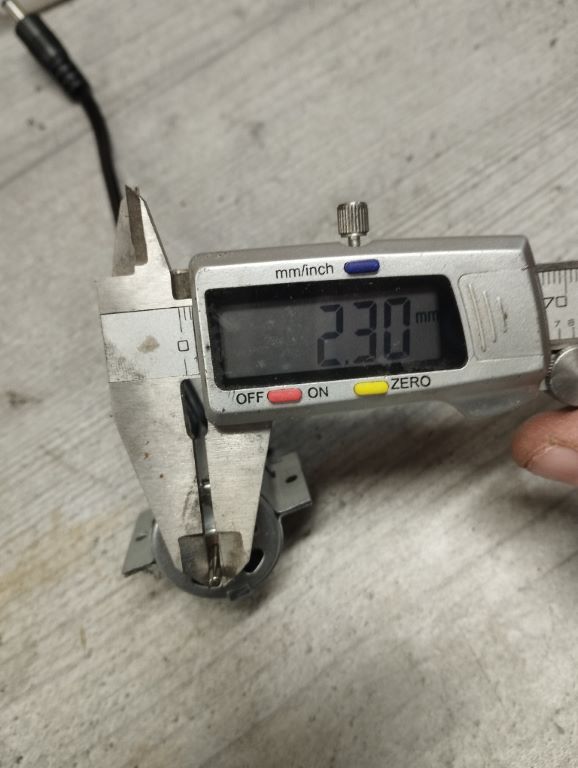

 er hat eine 2,3mm Aufnahme

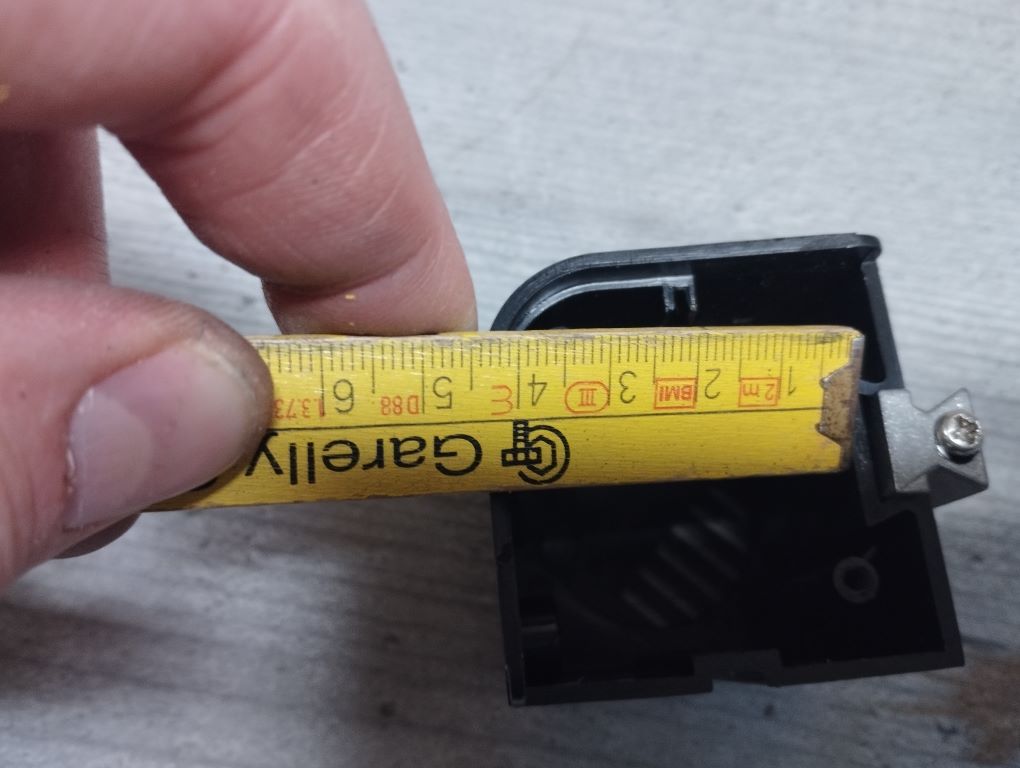

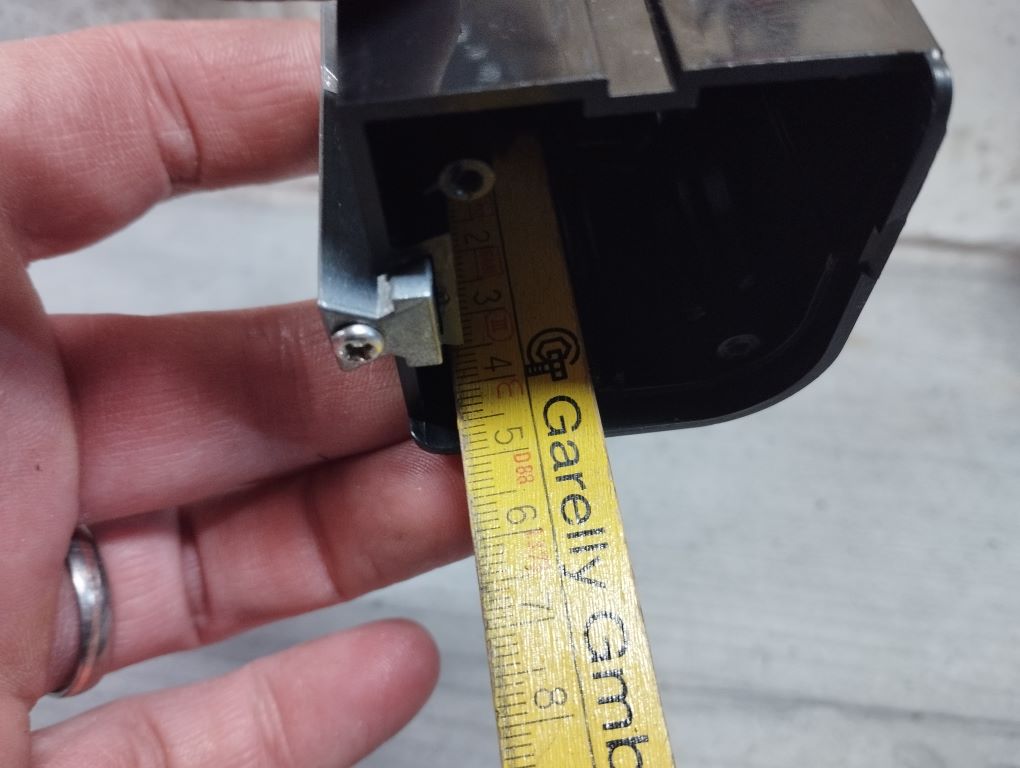

 im Motorgehäuse ist Platz für 45mm Länge



und 35mm Durchmesser



Ich werde versuchen, den Motor zu tauschen gegen einen im Format RS-555. Der ist von den Maßen her etwas größer als die o.g. und hat auch eine 3,17mm Aufnahme, aber mit etwas Basteln sollte das klappen. Falls nicht dann gibt es ja auch den 60W Motor als Original-Zubehörteil s. weiter unten.



Nachtrag:

Hier der Umbau auf den stärkeren Motor + Drehzahlregelung + 8mm Werkzeug mit Wendeschneiden

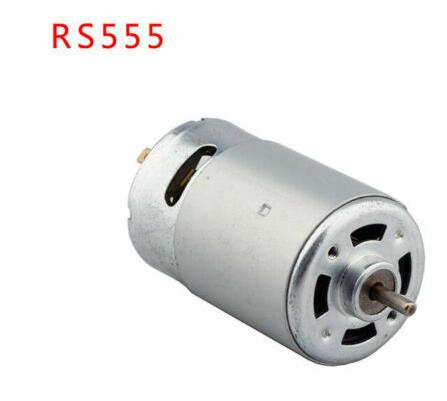

 hier der neue Motor mit 120W im Format RS555 (Bezugsquellen für alle Umbauteile im Inhaltsverzeichnis unter "Zubehör")

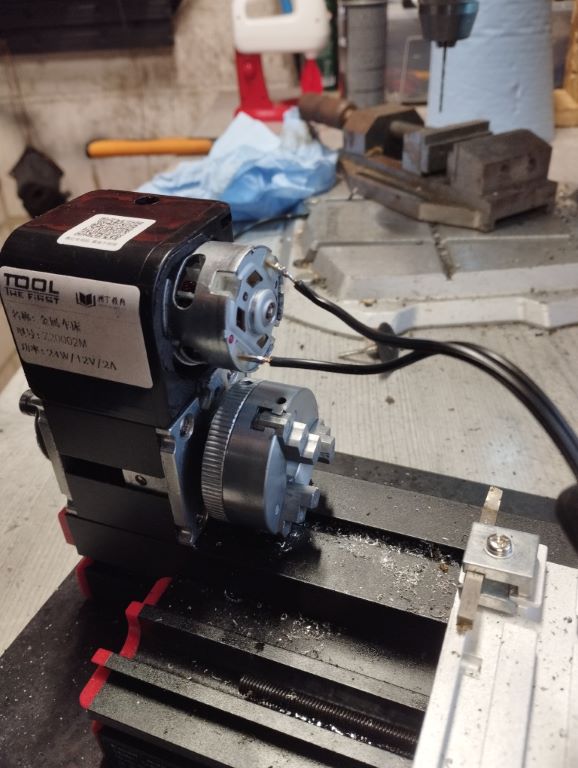

 der orig. Motor ist schnell ausgebaut

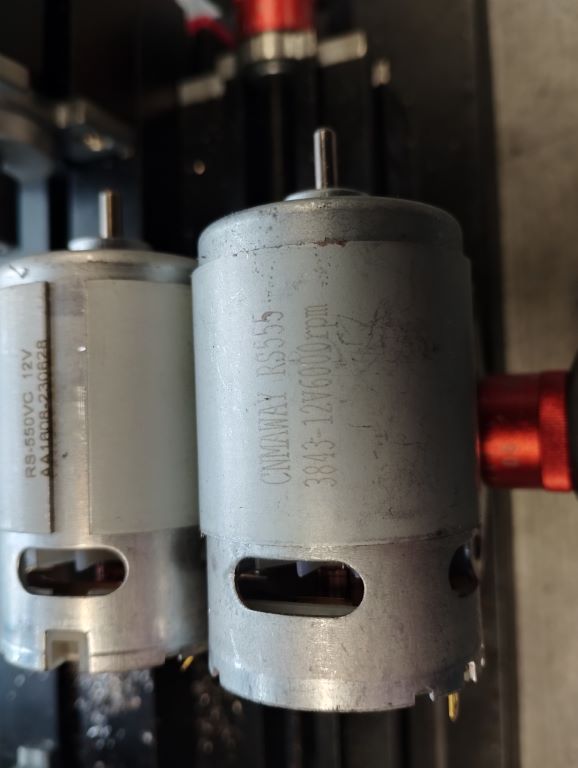

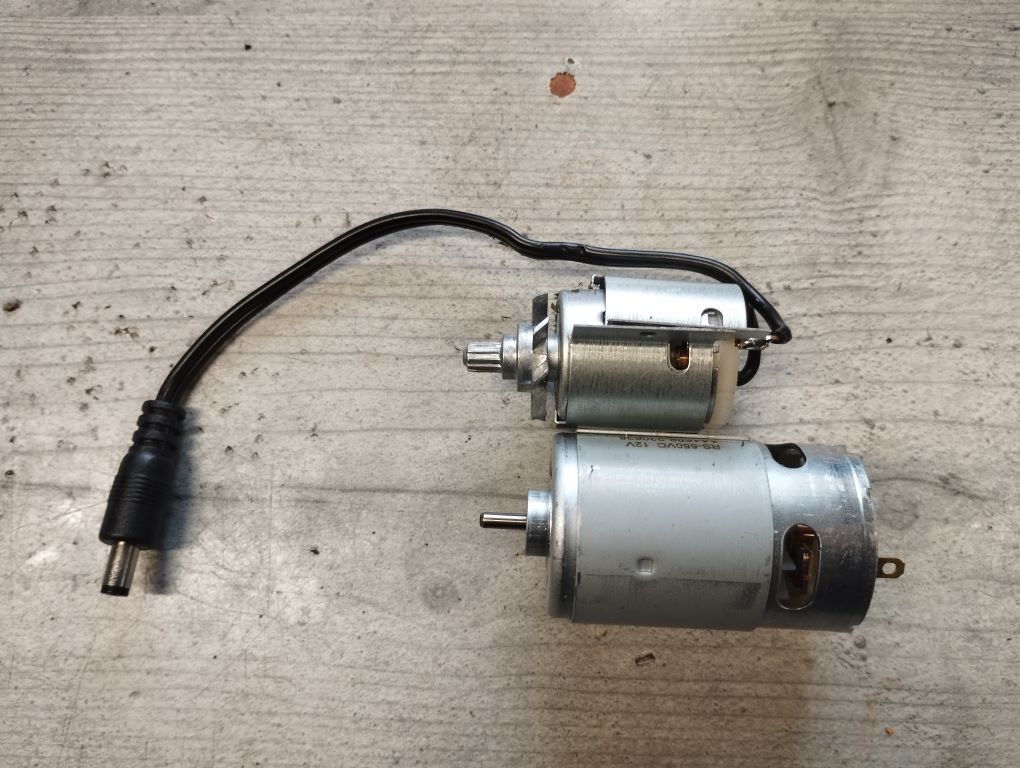

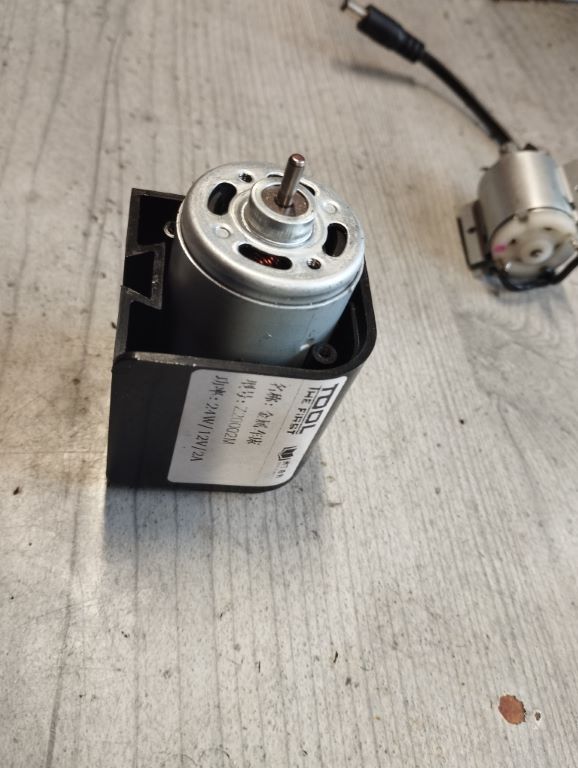

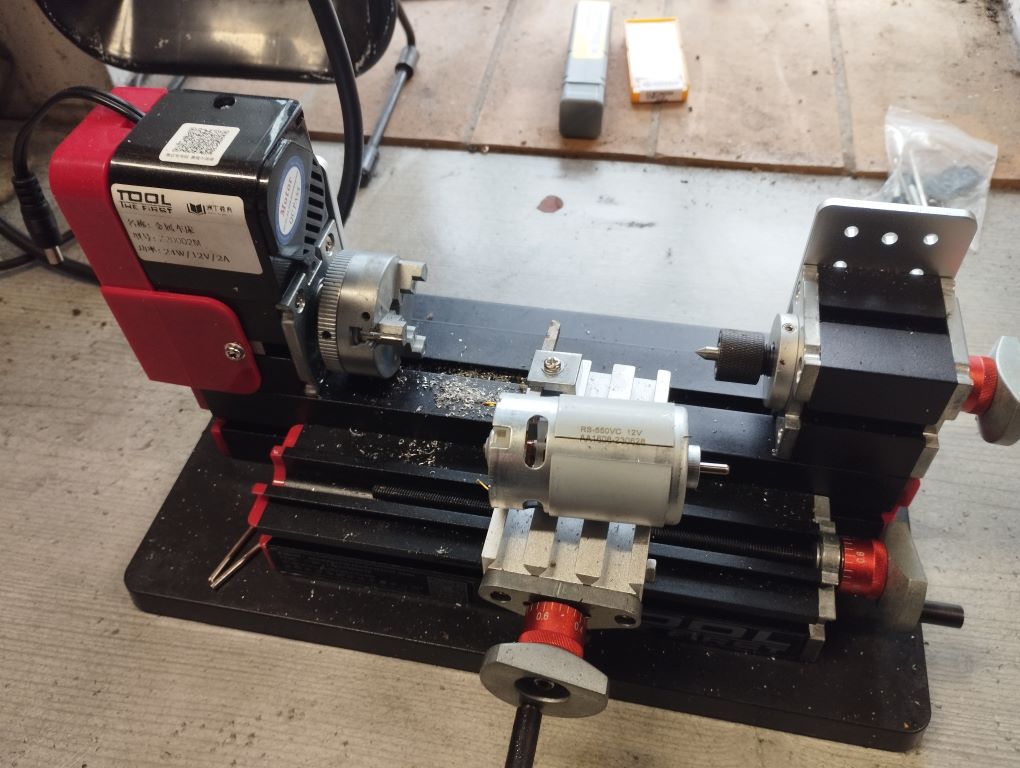

 hier im direkten Vergleich



 die Bauform RS555 ist die größte, die vom Durchmesser her gerade eben so in das orig Gehäuse passt



 allerdings ist die Welle mit 3,17mm zu dick für das Zahnrad

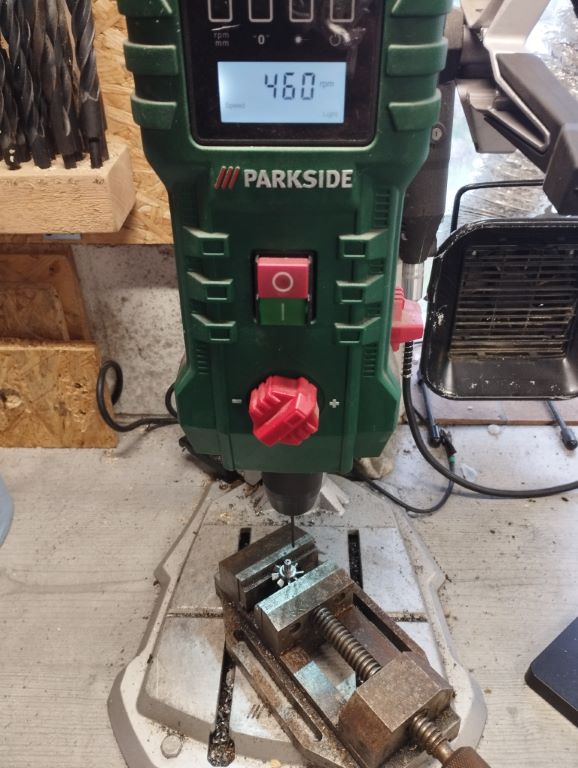

 daskann man aber leicht aufbohren auf 3mm und die fehlenden 0,17mm abschleifen, dazu später mehr

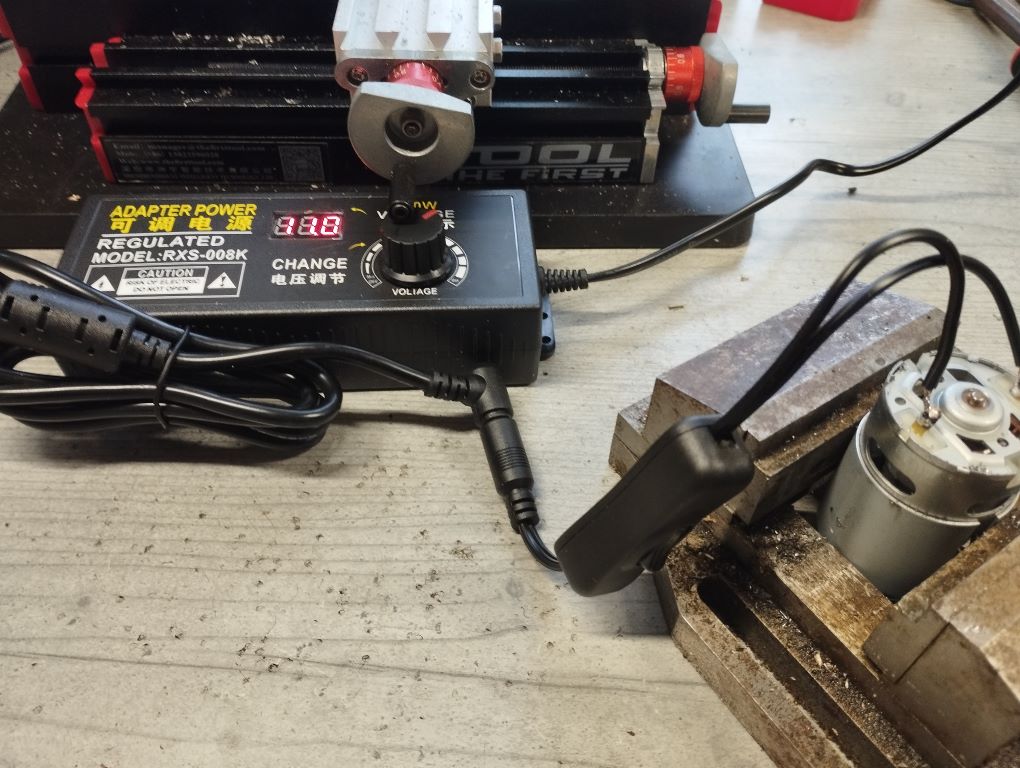

um den stärkeren Motor betreiben zu können brauchen wir auch ein stärkeres Netzteil. Dazu habe ich mir ein spezielles gekauft mit einstellbarer Spannung, denn dadurch lässt sich nun auch die Drehzahl der Drehbank regeln.

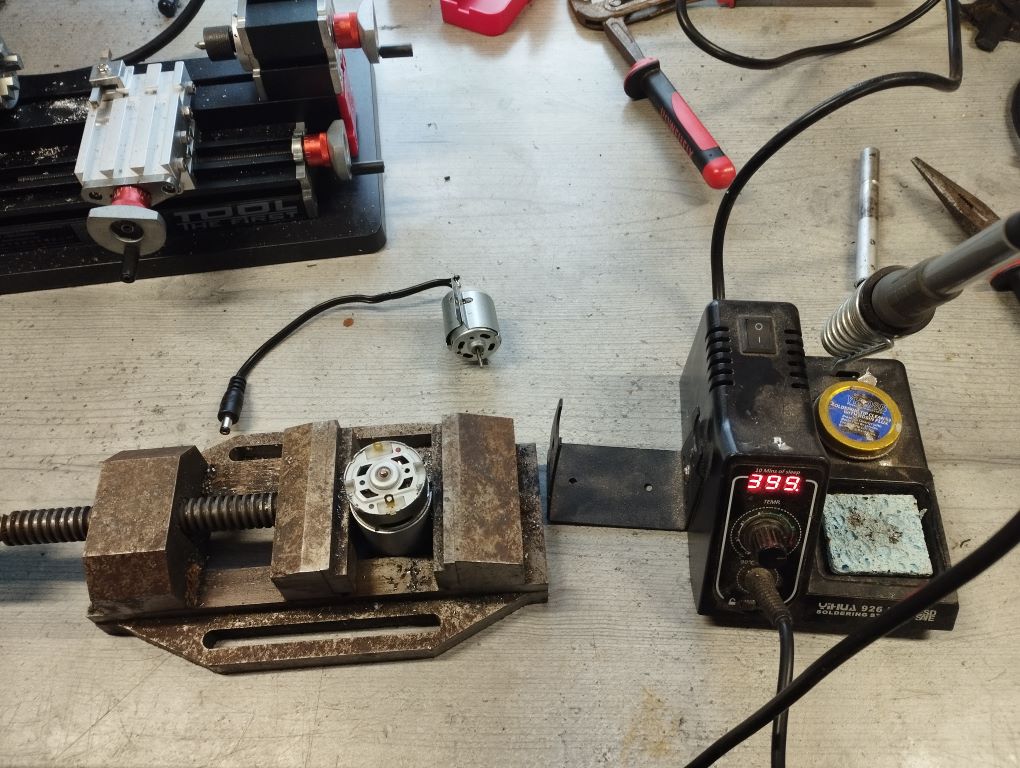

 an den neuen Motor muss noch das Kabel mit 12V Buchse angelötet werden. Aber ich benutze nicht das Kanelvom Originalmotor, da es nicht zum neuen Netzteil passt (beide haben denselben 12V Stecker und es gibt keine Buchse)

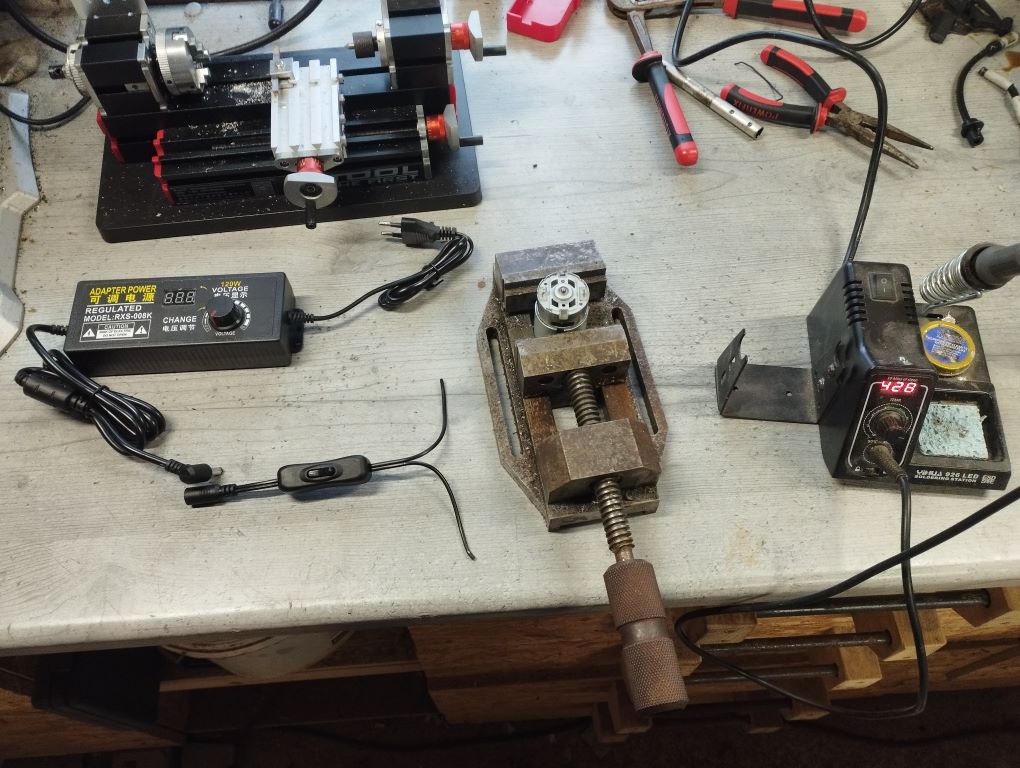

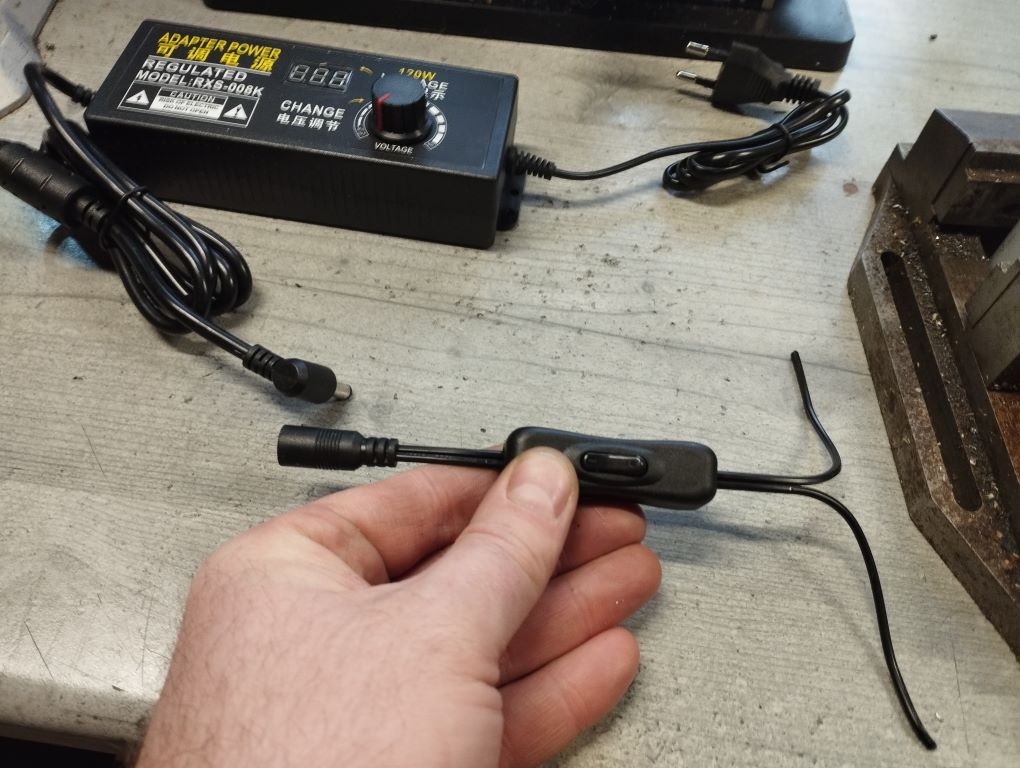

 stattdessen schneide ich ca. 15cm Kabel vom orig. Netzteil ab samt Schalter und löte das dann an den Motor an



so sieht das nun aus und passt wunderbar

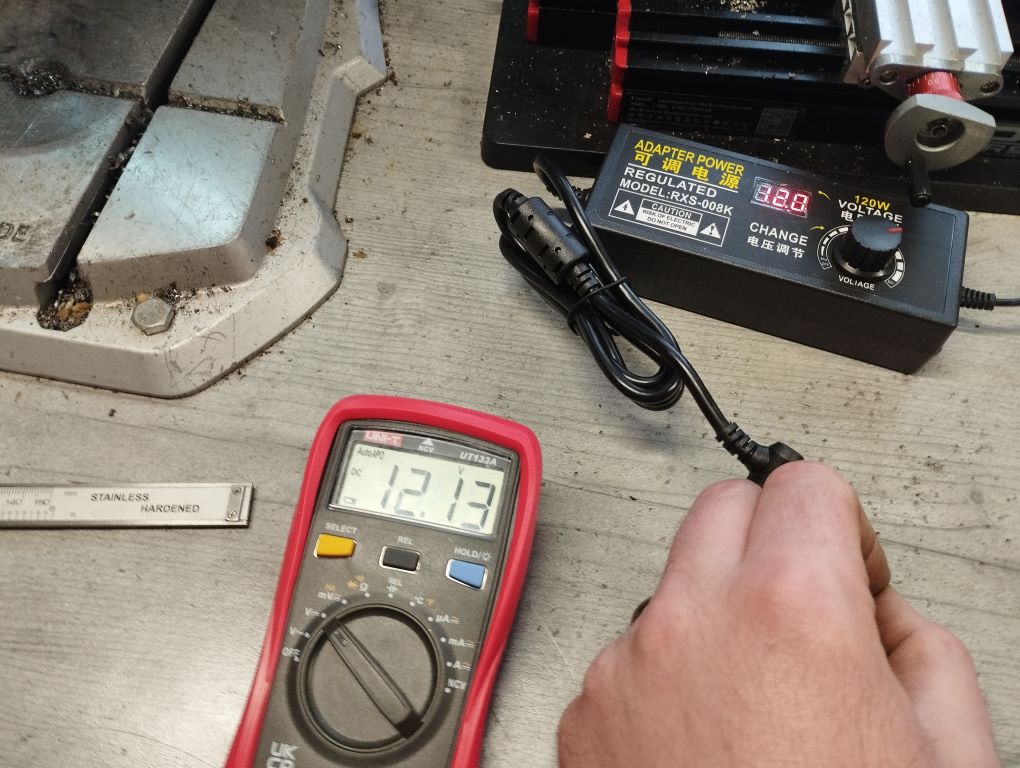

 zur Sicherheit überprüfe ich noch, wie genau die Spannungsanzeige am Ntzteil ist. Die maximale Spannung von 12V ist dann tatsächlich auch sehr genau

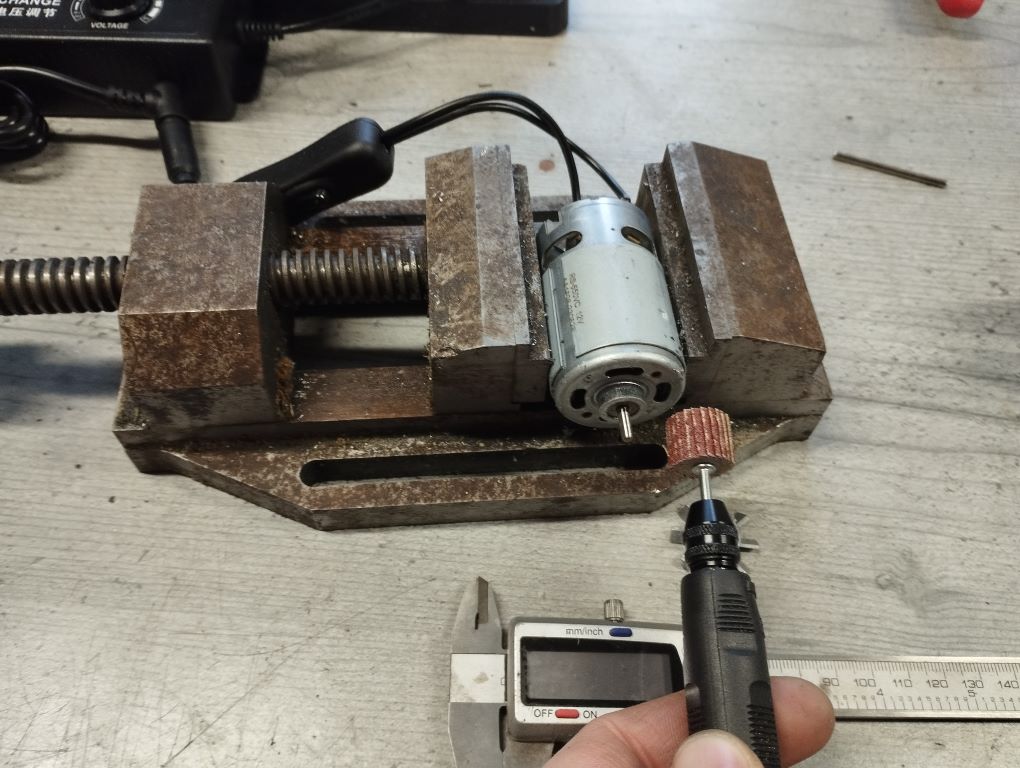

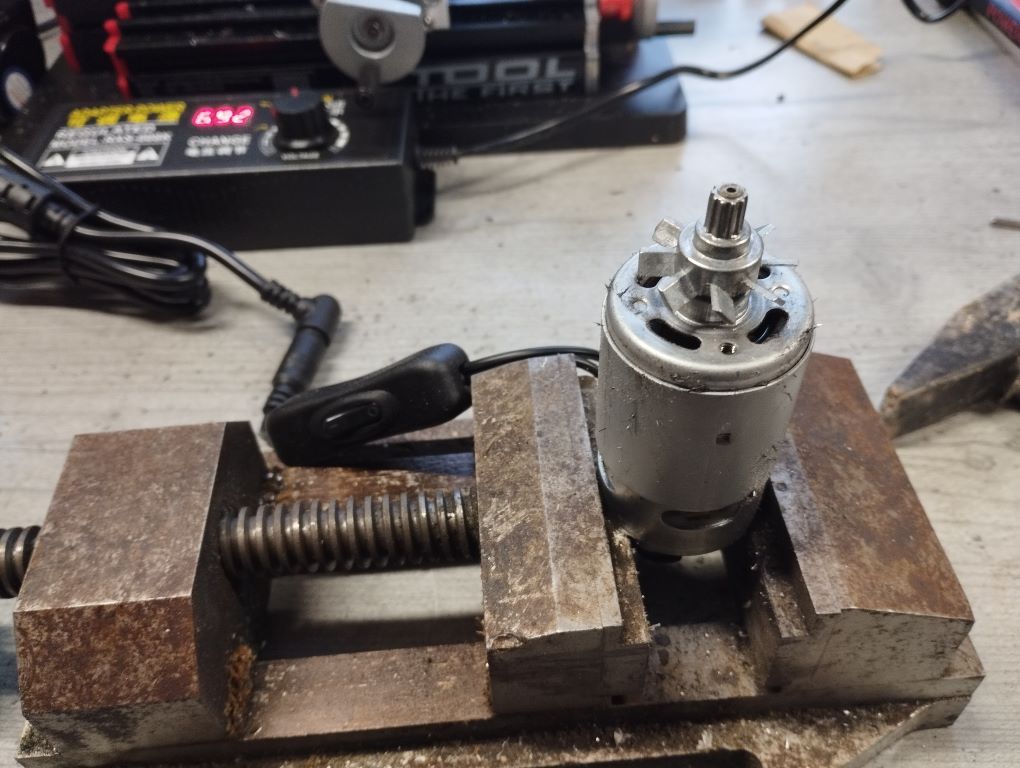

jetzt wo der Motor läuft können wir die Welle noch etwas schleifen damit das Zahnrad drauf passt, entweder einfach ein Stück Schleifpapier von Hand bei laufendem Motor ranhalten, oder mit einem Dremel mit Schleifaufsatz das Ganze beschleunigen

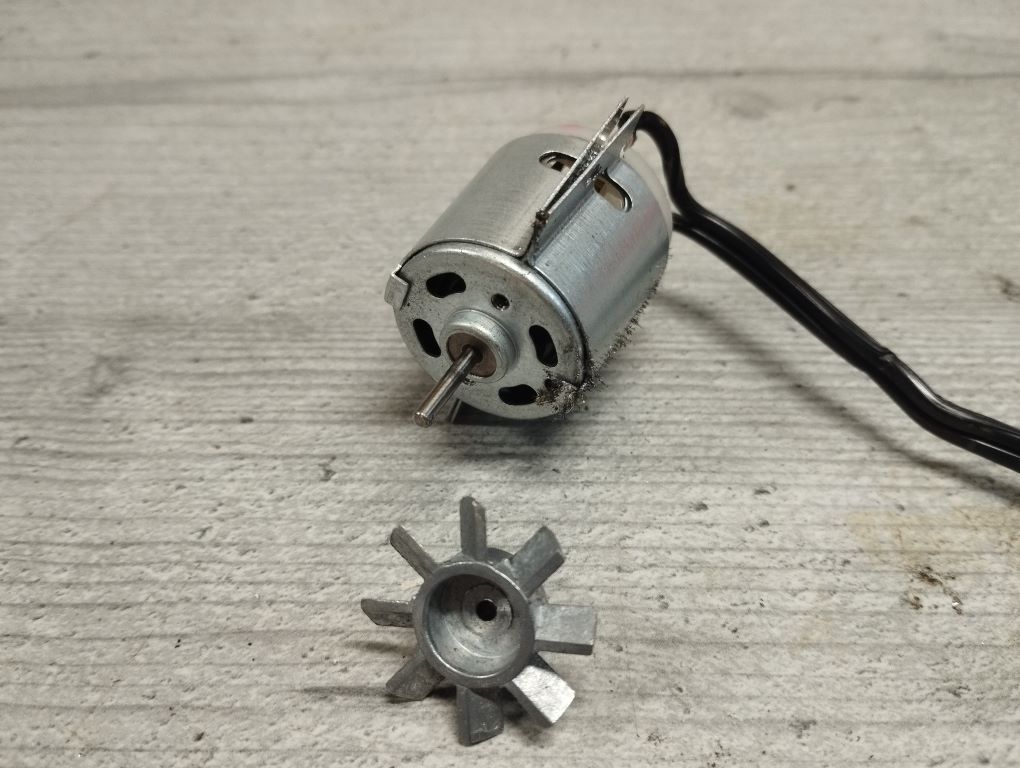

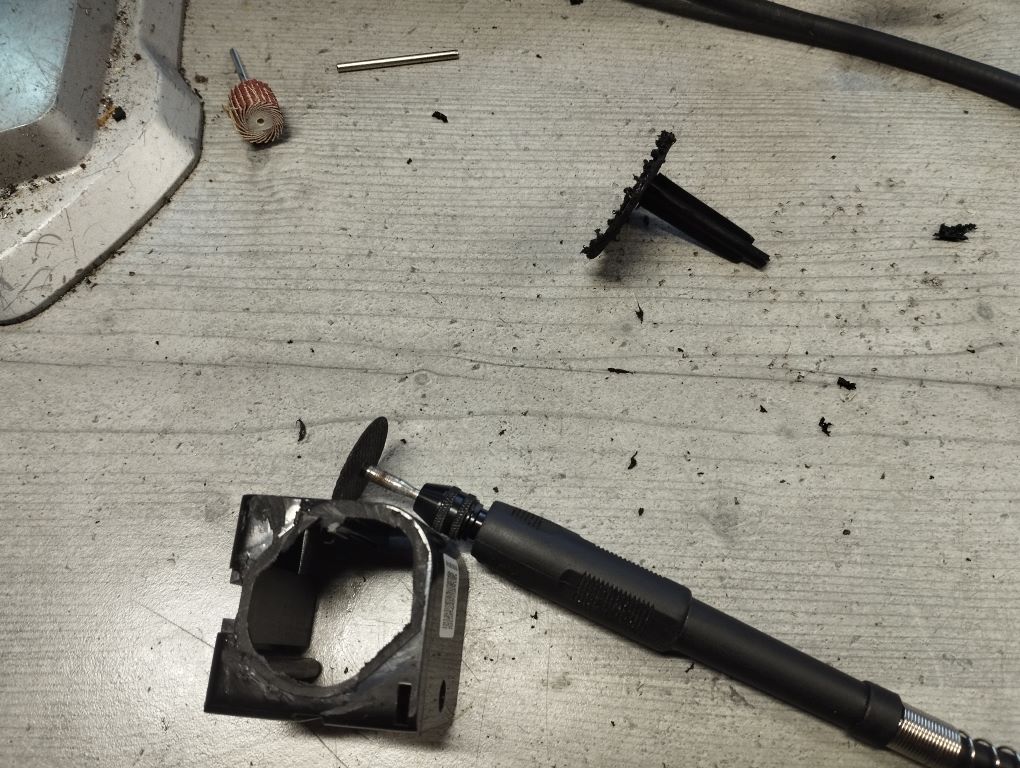

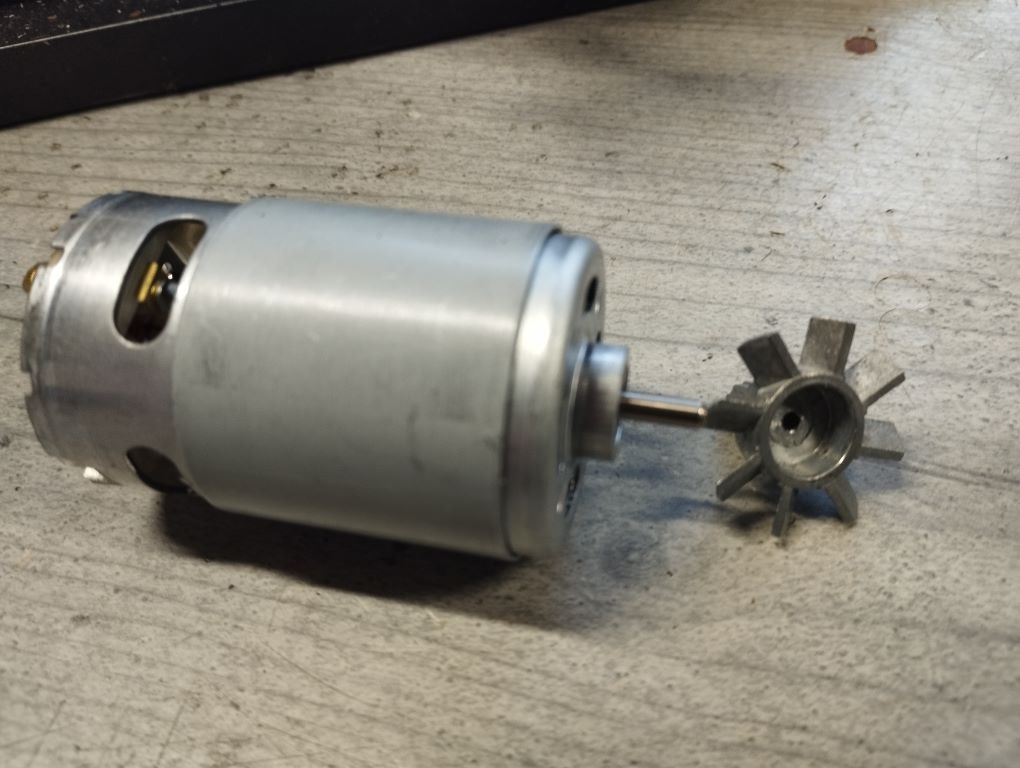

 passt. Nachtrag:  so wie auf dem Bild passt nicht denn die Welle des Motor ist zu kurz um durch den Lüfter bis in das Zahnrad rein zu ragen. Man muss noch den Lüfter vom Zahnrad abtrennen, mit einer Metallsäge oder mit Dremel und Trennscheibe



 da der Motor zu lang ist für das Kunststoffgehäuse müssen wir eine Öffnung ausschneiden



 zur Probe mal grob zusammenbauen. Der orig. Keilriemen sitzt straff aber passt

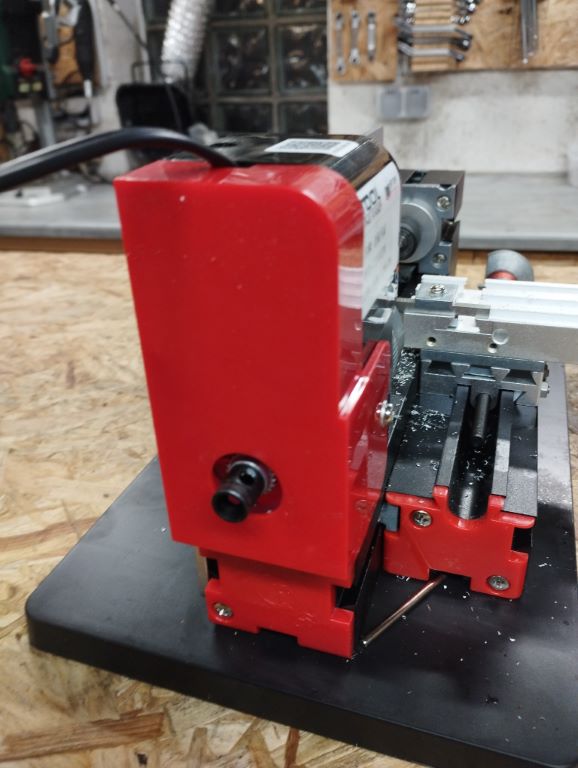

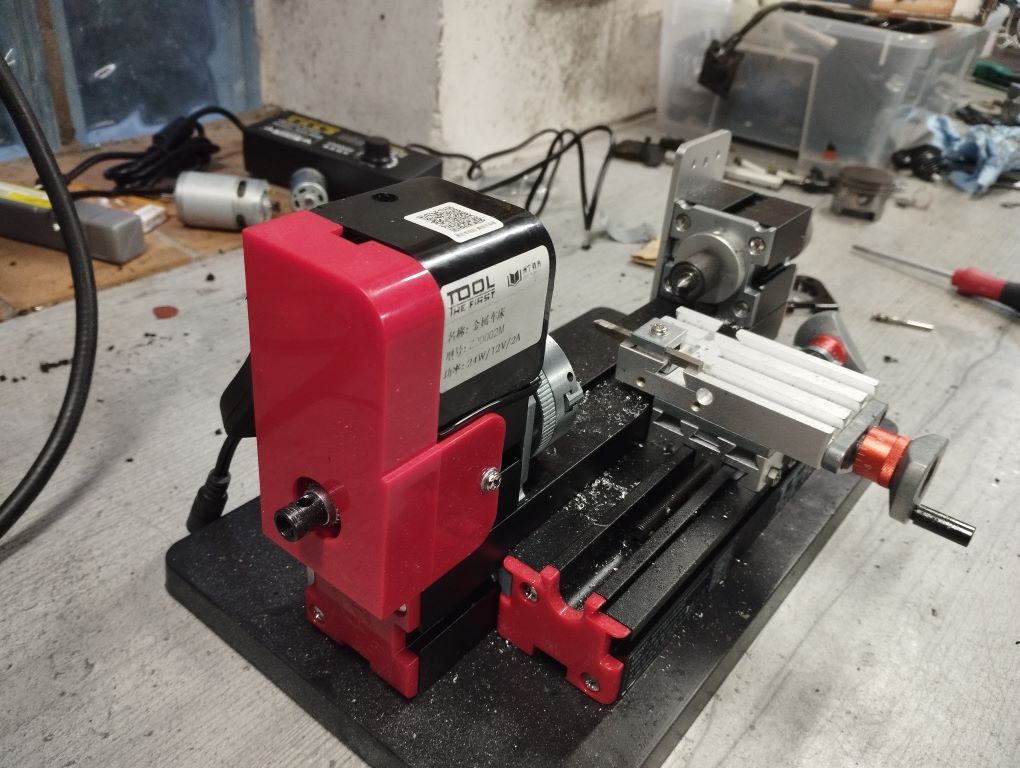

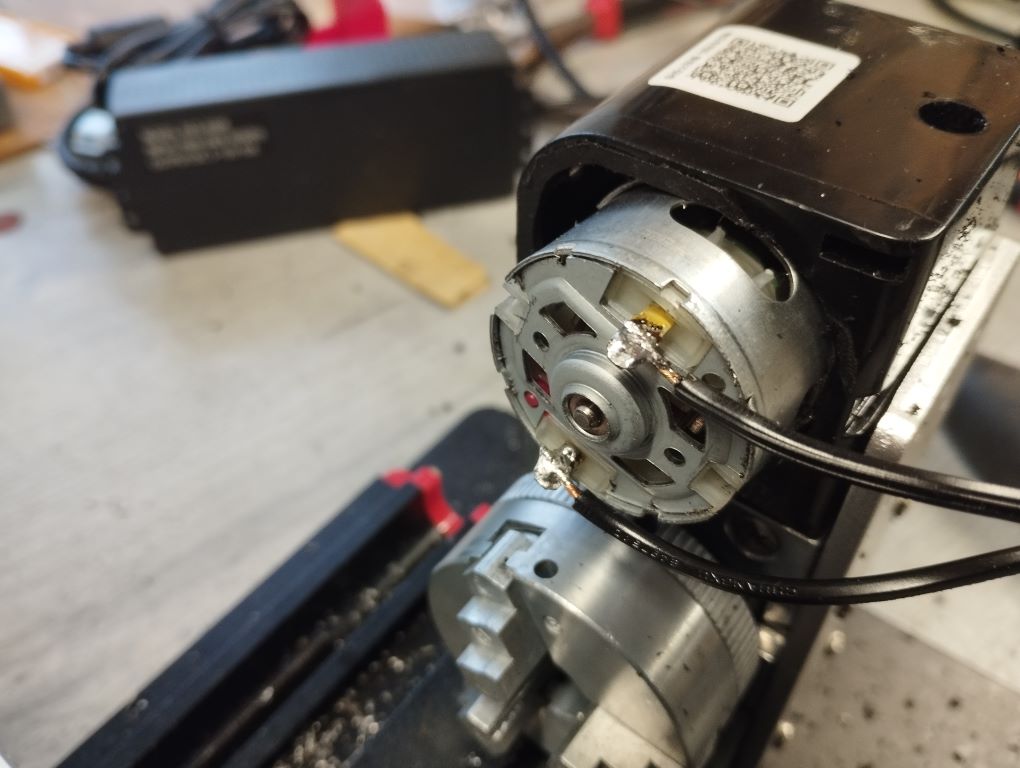

 am anderen Ende schaut der Motor aus dem Gehäuse raus



 die Kabel habe ich nochmal abgelötet und dann abgewinkelt wieder angelötet, damit sie nicht zu weit in den Arbeitsbereich hineinragen

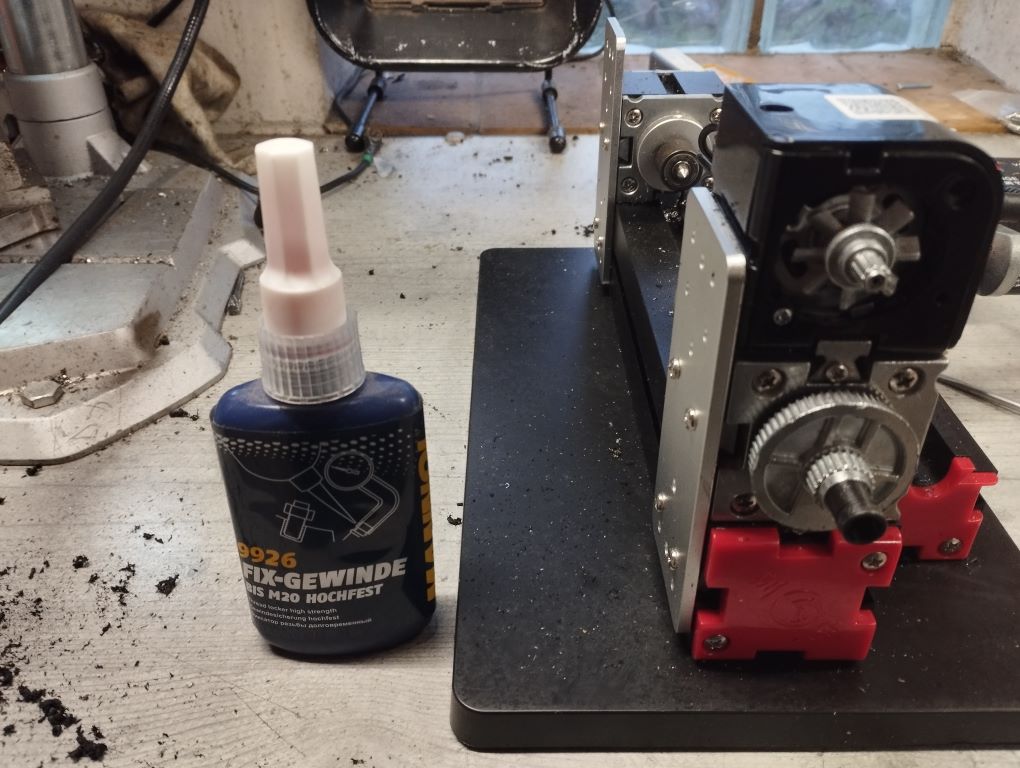

 das Zahnrädchen habe ich mit Gewindekleber eingeklebt, damit es von der Motorwelle nicht abrutscht

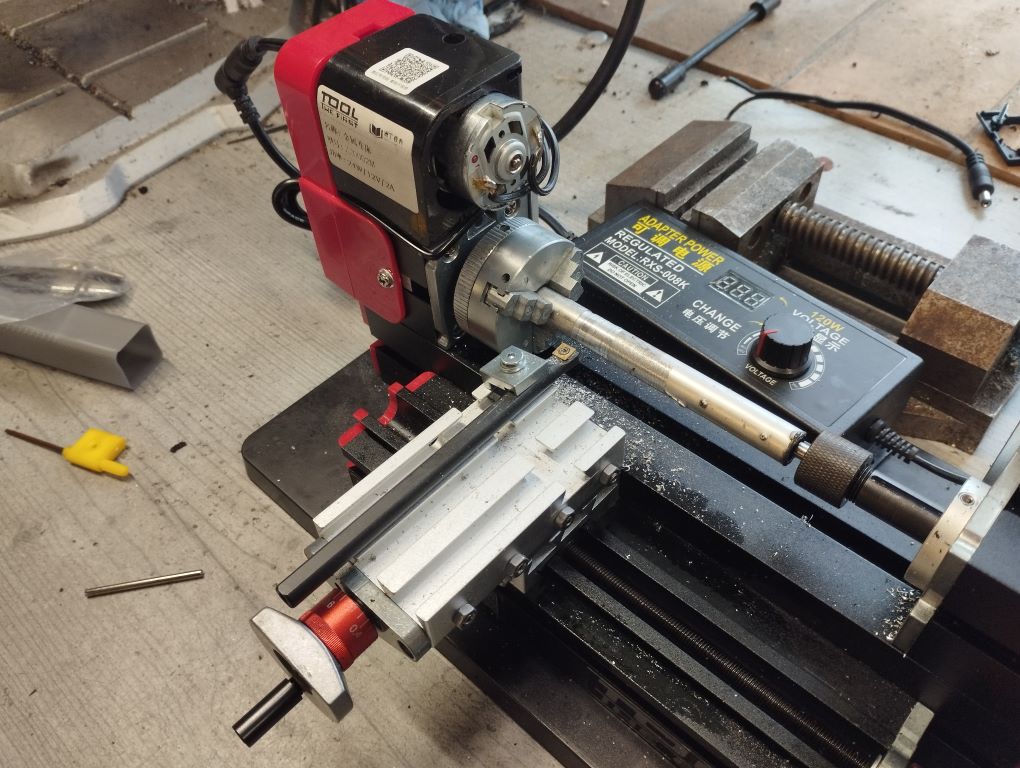

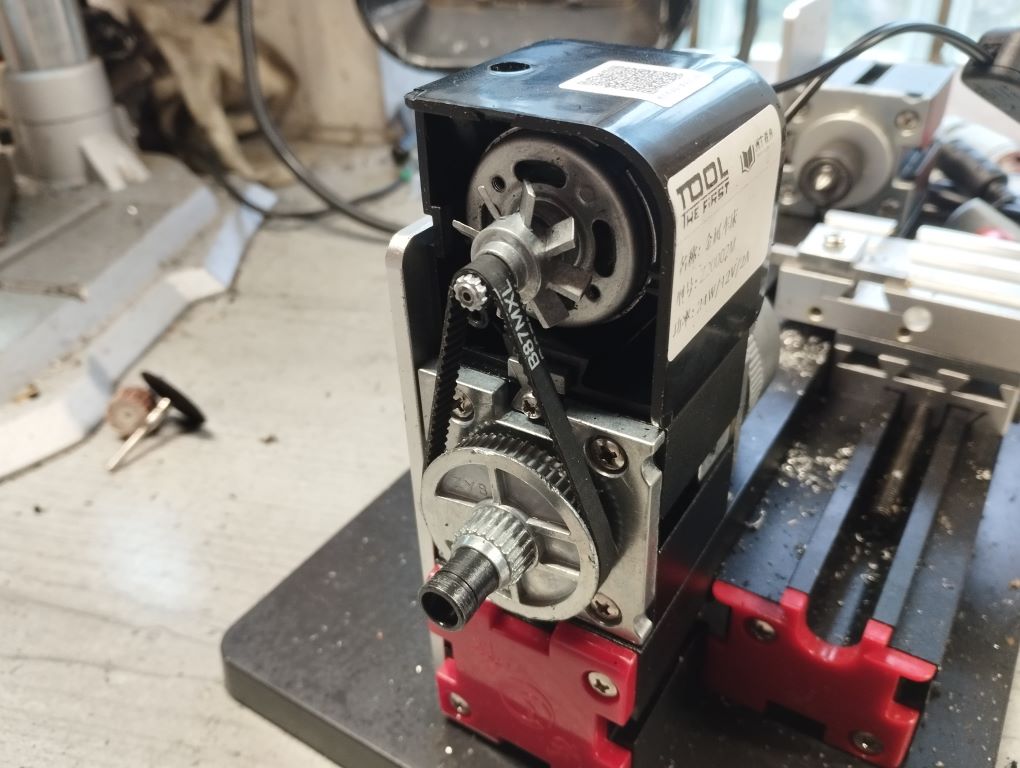

 so sieht es dann vorerst aus, evtl. fällt mir noch etwas ein als Motorabdeckung



 die Keilriemenabdeckung passt

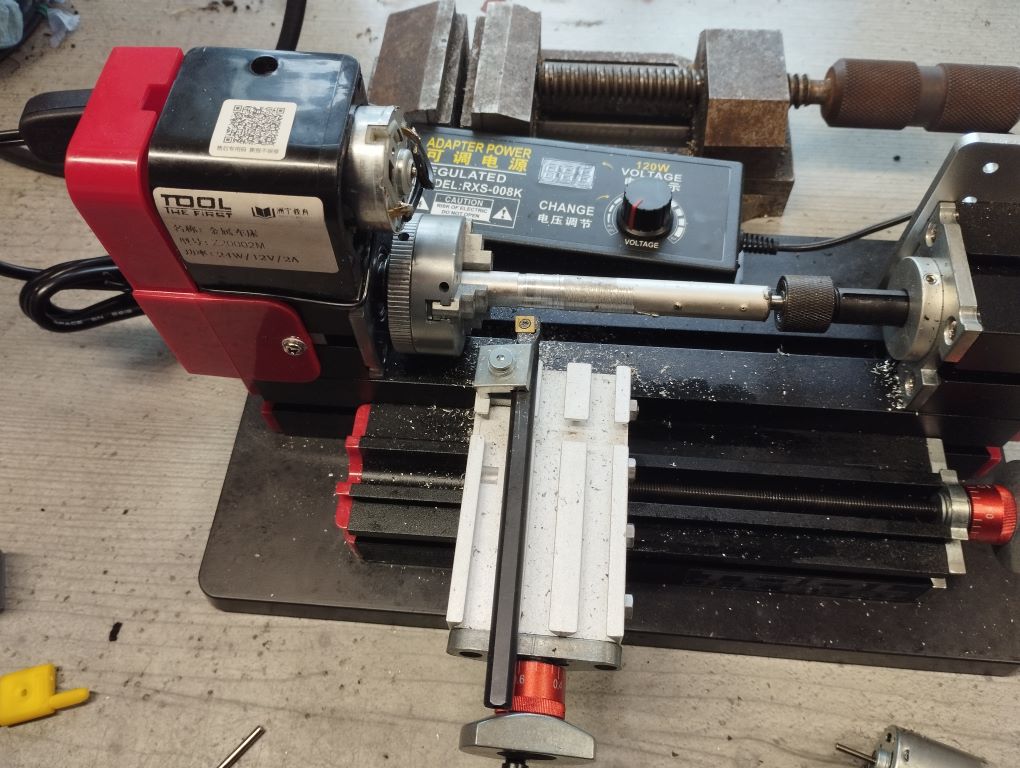

 dann das größere 8mm Wendewerkzeug. Das weiter unten verlinkte mit halbrunder Werkzeugaufnahme passt so wie auf dem Bild zu montieren, allerdings benötigt man eine zweite Klemme und einen zweiten Nutstein für die Klemme um das lange Werkzeug zu fixieren

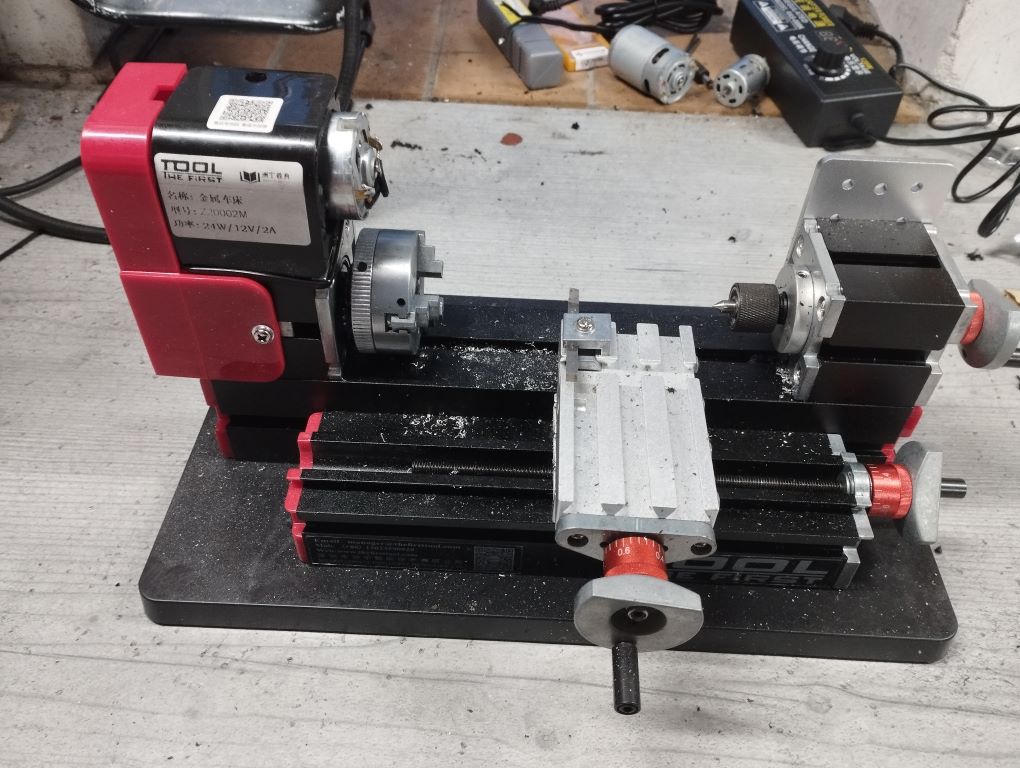

 so kann man mit der kleinen Maschine schon wesentlich besser arbeiten





Inhaltsverzeichnis:

1. Herstellerangaben
2. Pro & Contra
3. Bezugsquellen
4. Erfahrung
5. meine Modifikationen
6. Zubehör
7. kompletter Test als Video



Zubehör*:

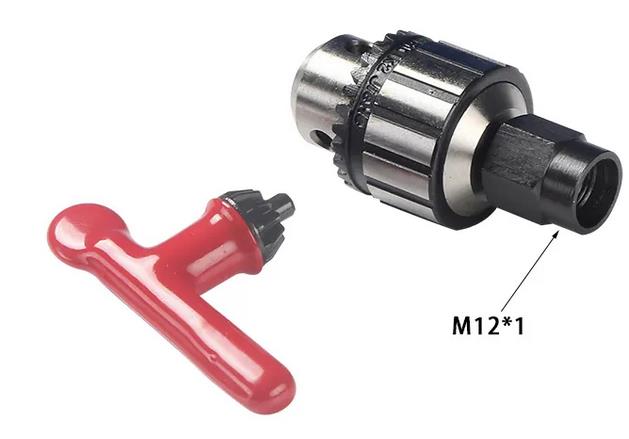

Bohrfutter auf Aliexpress

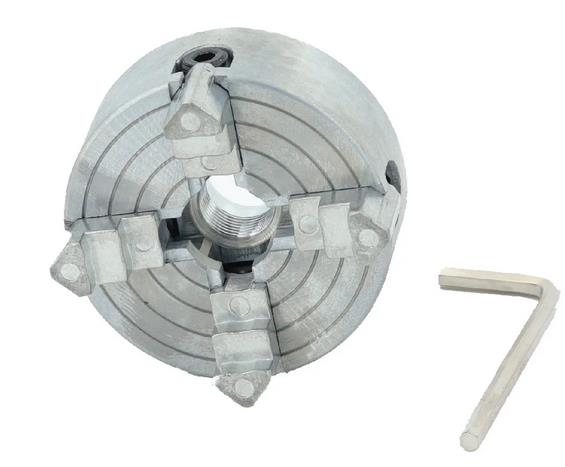

4-Backenfutter auf Aliexpress

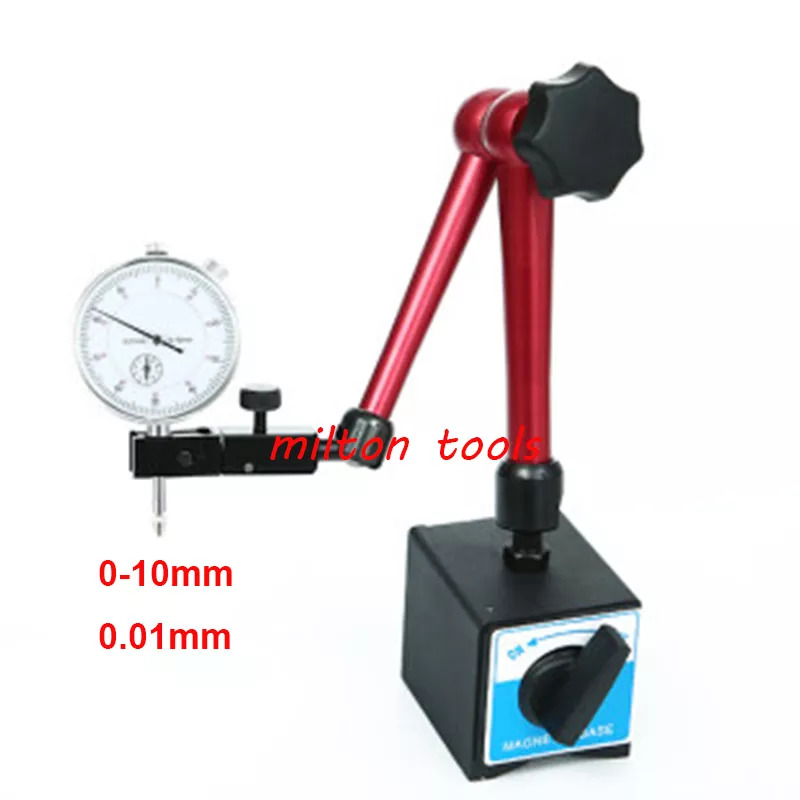

Messuhr mit Magnetfuß für Rundlauf Genauigkeits Kalibrierung auf Aliexpress1 / Aliexpress2 / Amazon / Amazon-Suche / eBay-Suche

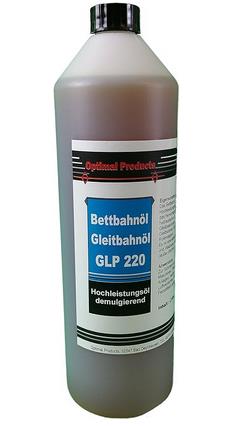

Bettbandöl (Viskosität GLP 220) zum Schmieren der Spinel und Schlittenführungen auf Amazon / Amazon-Suche / eBay / eBay-Suche

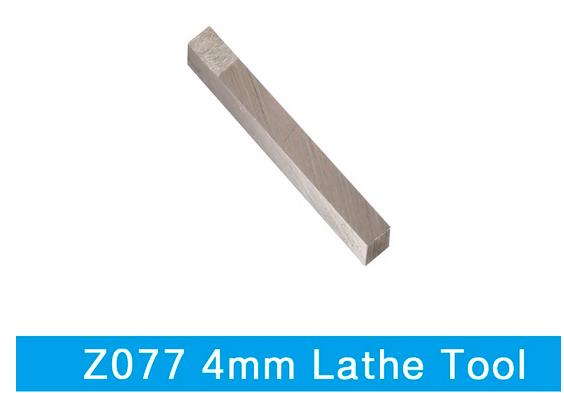

Werkzeug 4x4mm auf Aliexpress



Werkzeug 4x4mm auf Aliexpress

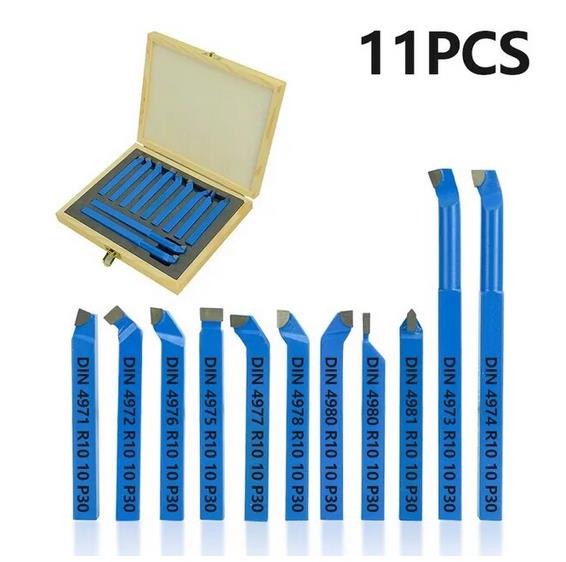

Hartmetall-Werkzeugset 8mm (Achtung:  Nut im Schlitten muss dafür etwas breiter gefeilt werden) auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4

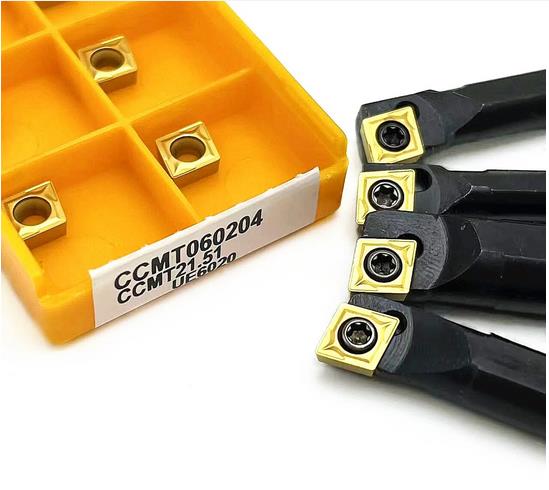

Hartmetall-Wende-Werkzeugset 8mm (Achtung:  Nut im Schlitten muss dafür etwas breiter gefeilt werden) auf Aliexpress1 / Aliexpress2 / Aliexpress3

Zusatz-Klemme für größeres Drehwerkzeug auf Aliexpress

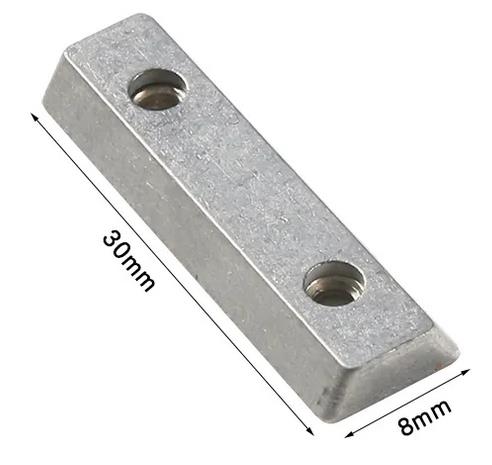

Nutstein / Gleitmutter klein für Zusatz-Klemme auf Aliexpress

Nutstein / Gleitmutter groß für Zusatz-Klemme auf Aliexpress

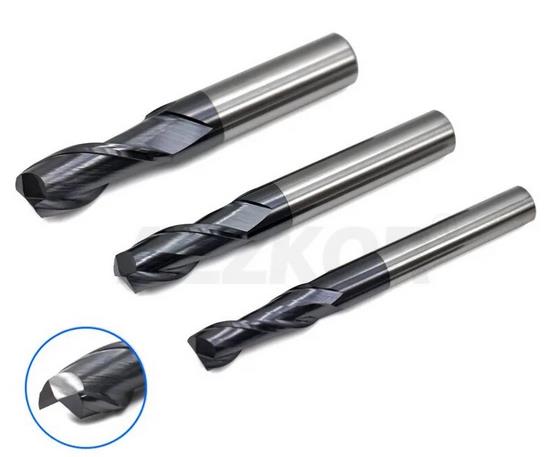

HSS Fräser auf Aliexpress1 / Aliexpress2

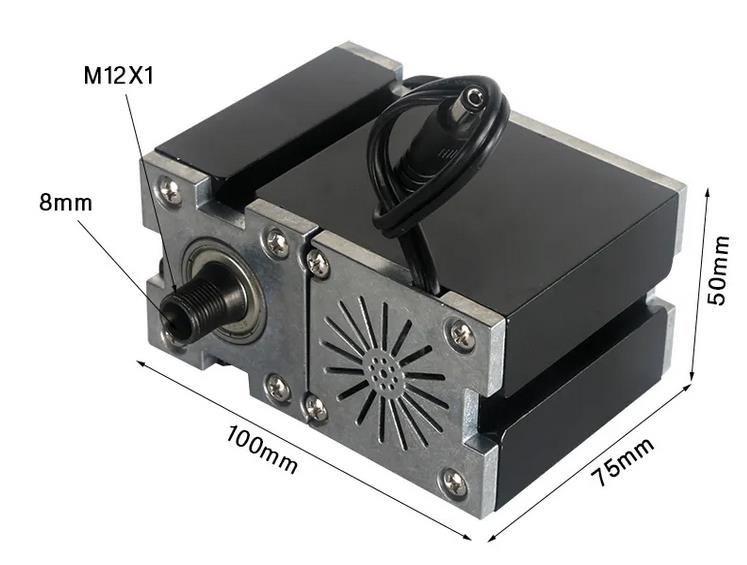

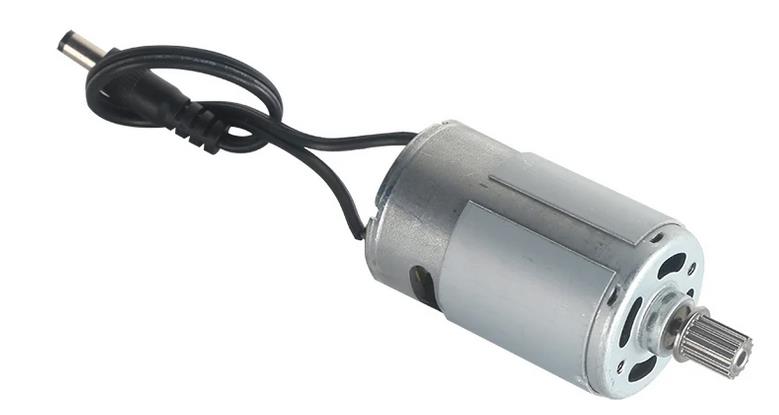

60W Motor mit Gehäuse auf Aliexpress1 / Aliexpress2

60W Motor (original) ohne Gehäuse auf Aliexpress

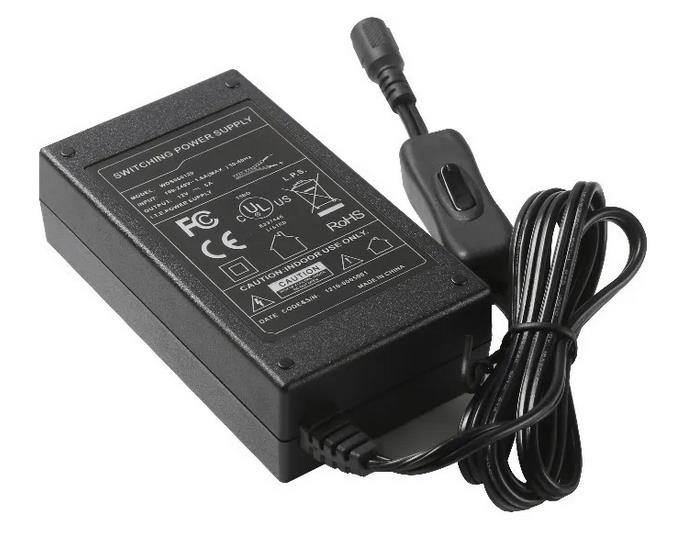

60W Netzteil auf Aliexpress1 / Aliexpress2

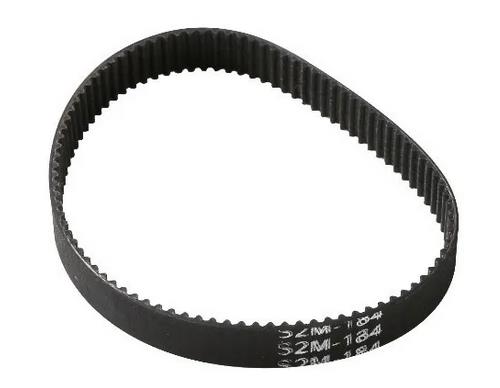

stärkerer Keilriemen für 60W Motor (S2M-184) auf Aliexpress

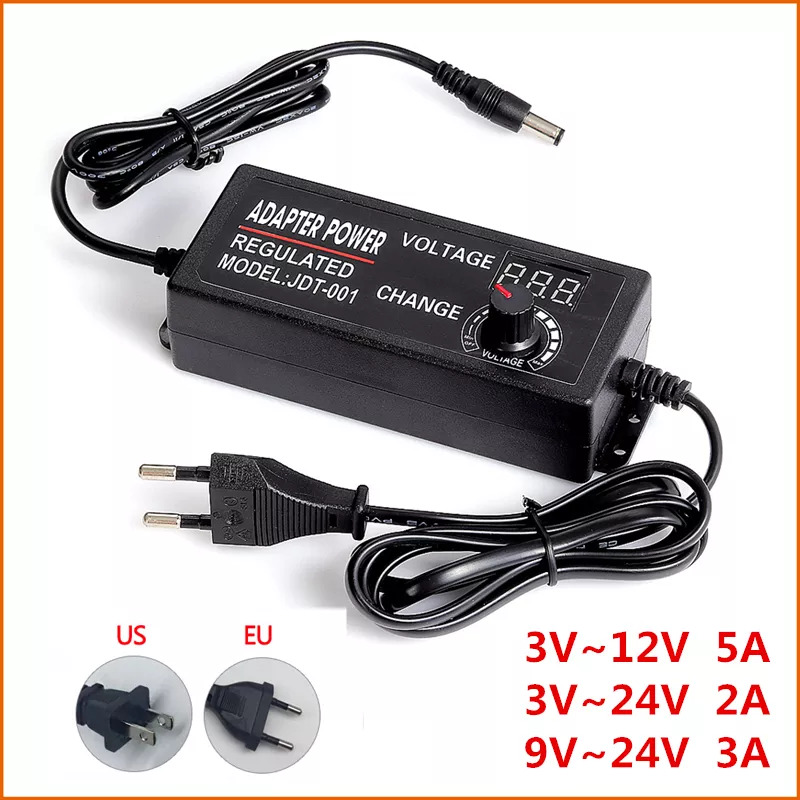

stärkeres / einstellbares Netzteil:

• bei Benutzung des Standard-Motors: 3 - 24V / 3A (max. 18V einstellen) auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4
• bei Benutzung des 60W Motors:  3 - 12V / 5A auf Aliexpress1 / Aliexpress2
• bei Motoren bis 120W: 3-12V / 10A auf Aliexpress1 / Aliexpress2 / Aliexpress3

stärkerer Motor ~120W Bauform RS555 auf Aliexpress1 / Aliexpress2/ eBay / eBay-Suche

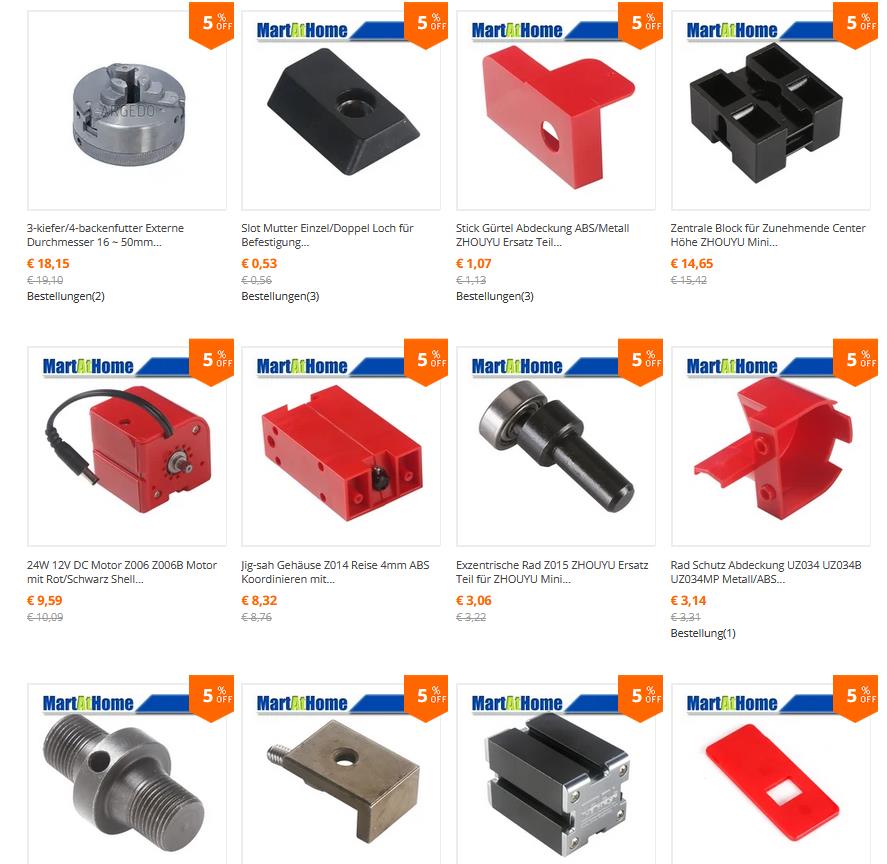

Anbau- & Umbauteile für die Mini Drehmaschine: auf Aliexpress





Inhaltsverzeichnis:

1. Herstellerangaben
2. Pro & Contra
3. Bezugsquellen
4. Erfahrung
5. meine Modifikationen
6. Zubehör
7. kompletter Test als Video



kompletter Test als Video:

Teil 1:

https://www.youtube.com/watch?v=9ALmPyNV_Lk



Teil 2:

https://www.youtube.com/watch?v=fvvrbmBxNo4
