06 seit Einzug bis 12.2018 - 10.06. - Lautsprechersteckdosen

Die großen Latsprecherterminals sind heute mit der Post angekommen,

Zeit, um das Lautsprecher- und Multimediasystem anzuschließen

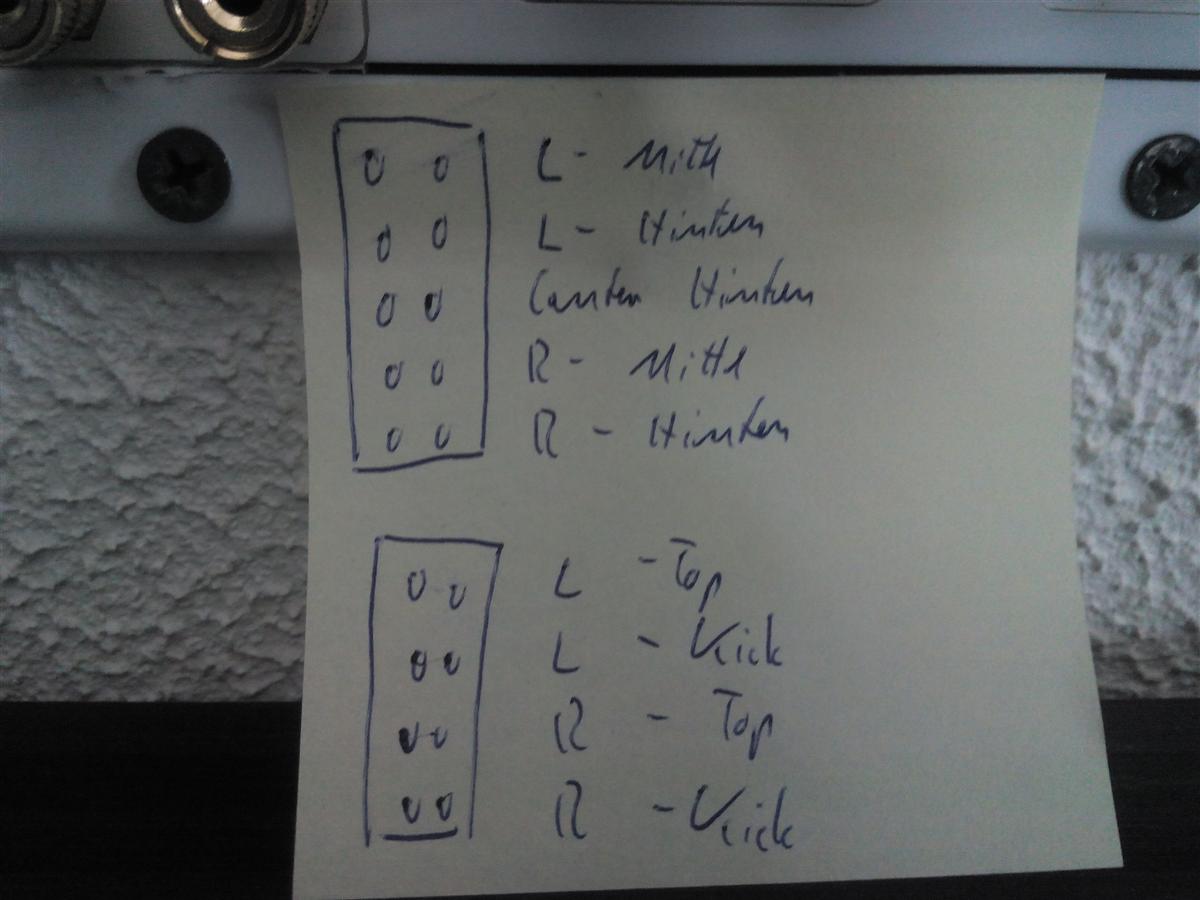

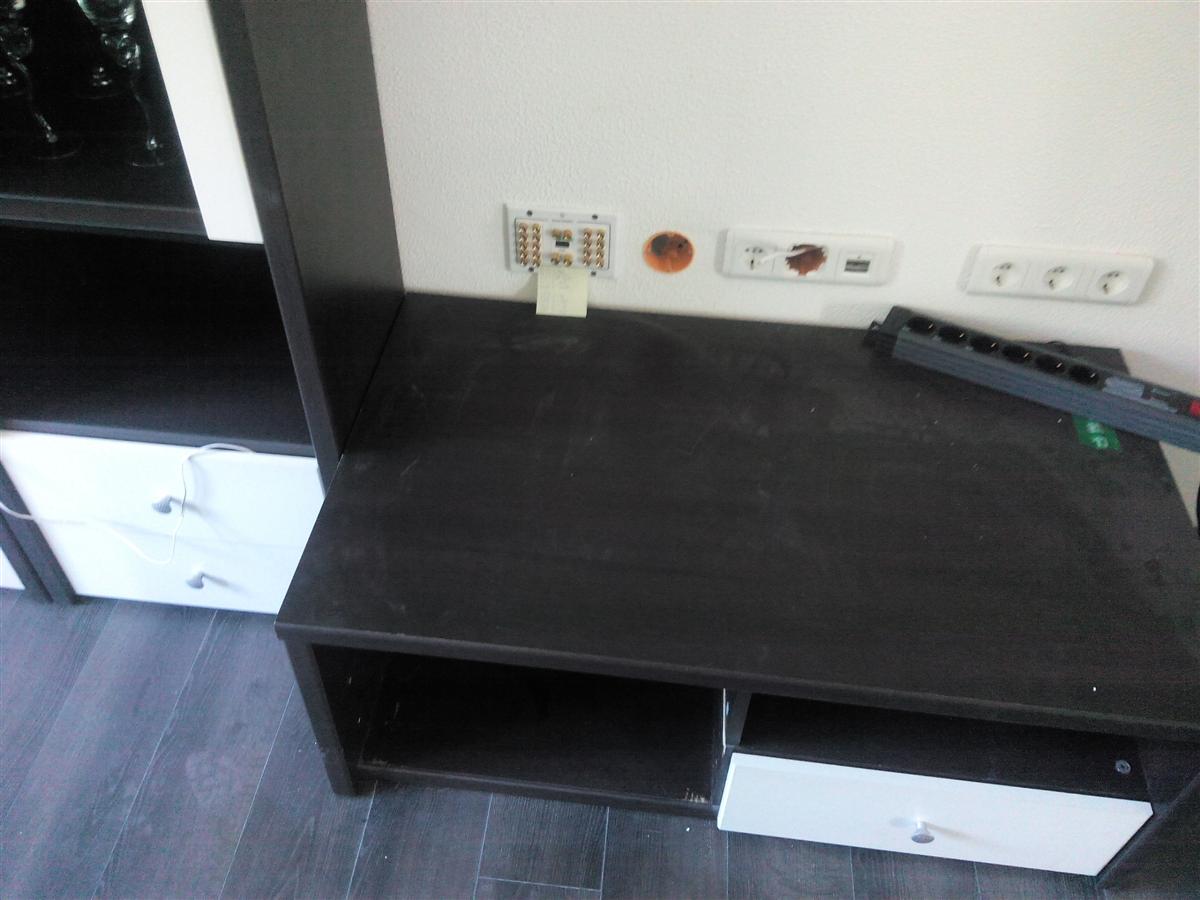

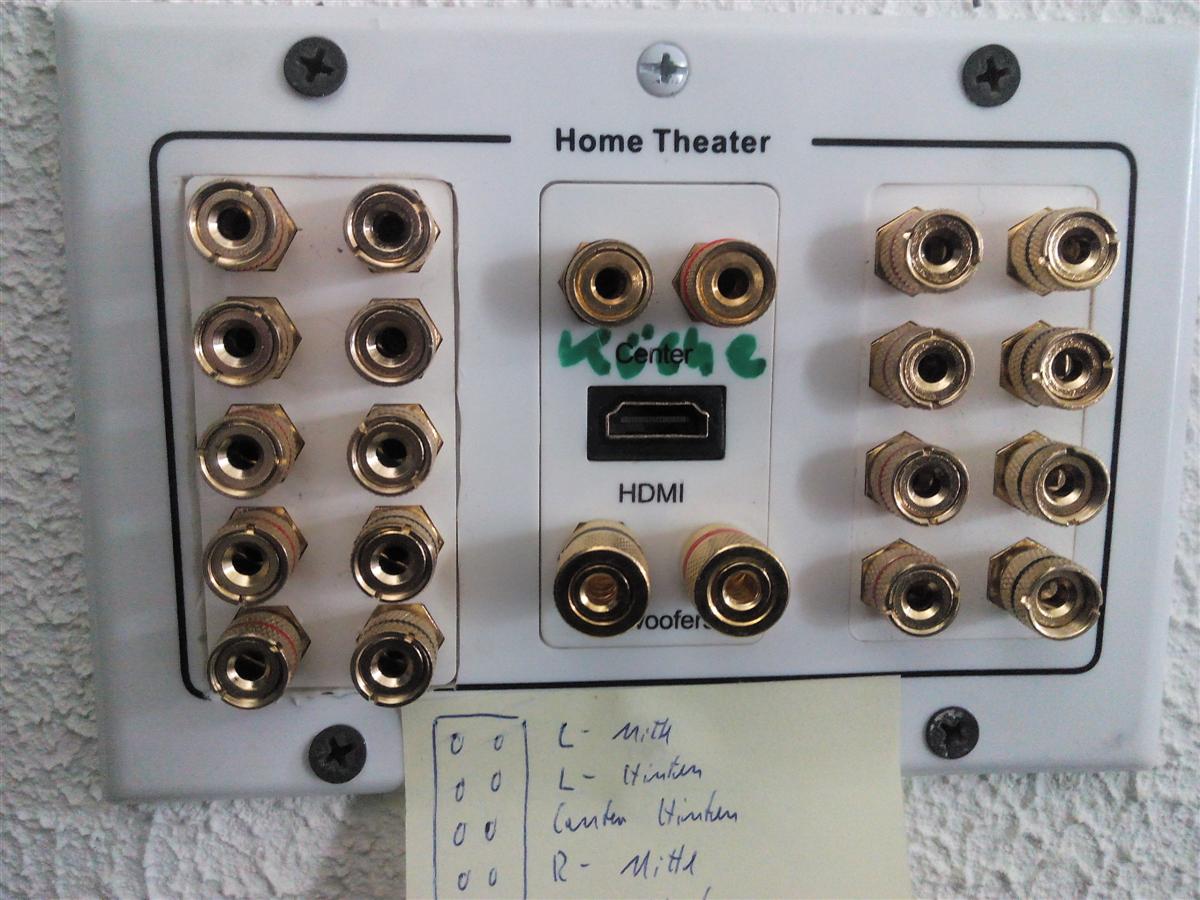

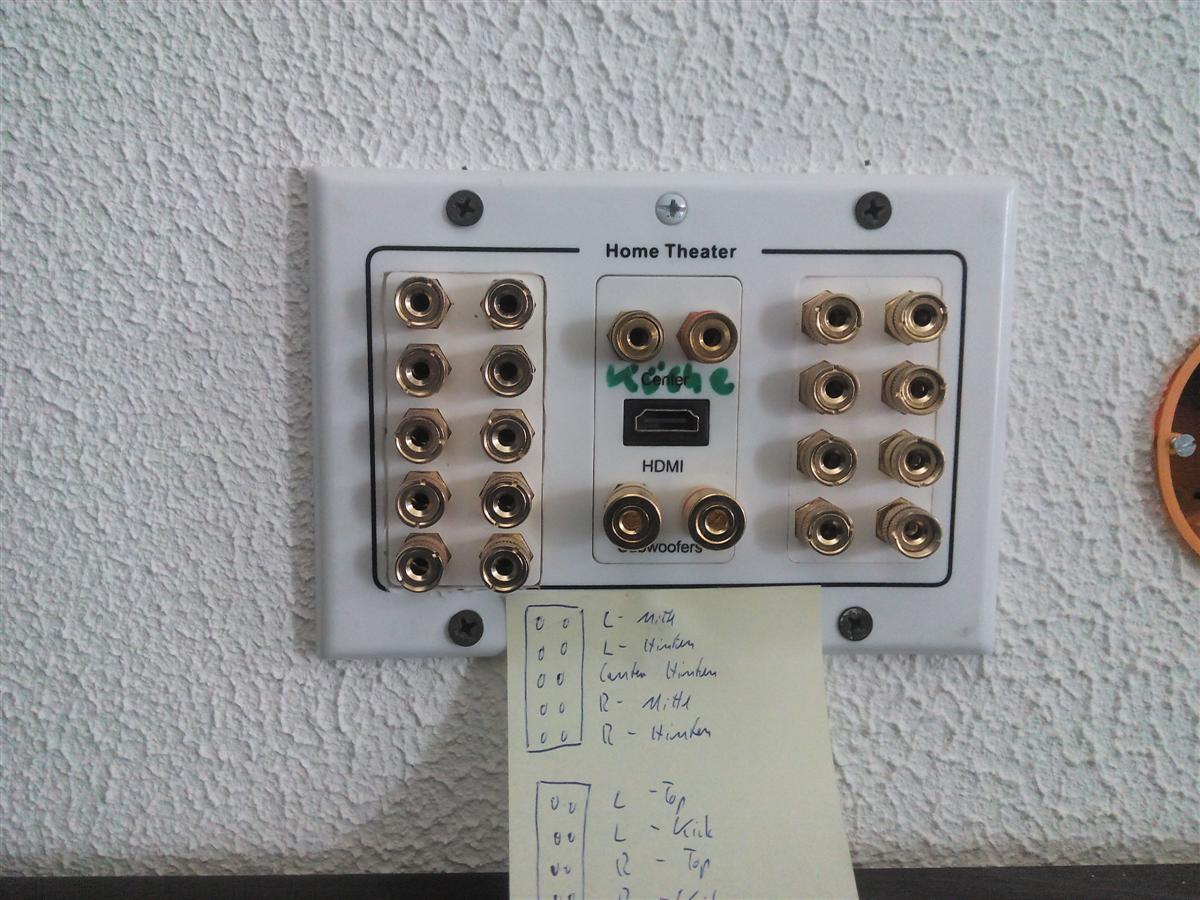

Hier laufen 21 Kabel zusammen. Webb alles fertig ist wird noch eine ordentliche Beschriftung mit der Etikettiermaschine folgen





Aktuell gibt es nur Stereoklang der selbstgebauten Lautsprecher, aber irgendwann wird mit Sicherheit auch ein Surroundsystem für das realistische Kinovergnügen sorgen, also haben wir vorgesorgt und schonmal alle nötigen Leitungen für ein 8.2 System fest verlegt

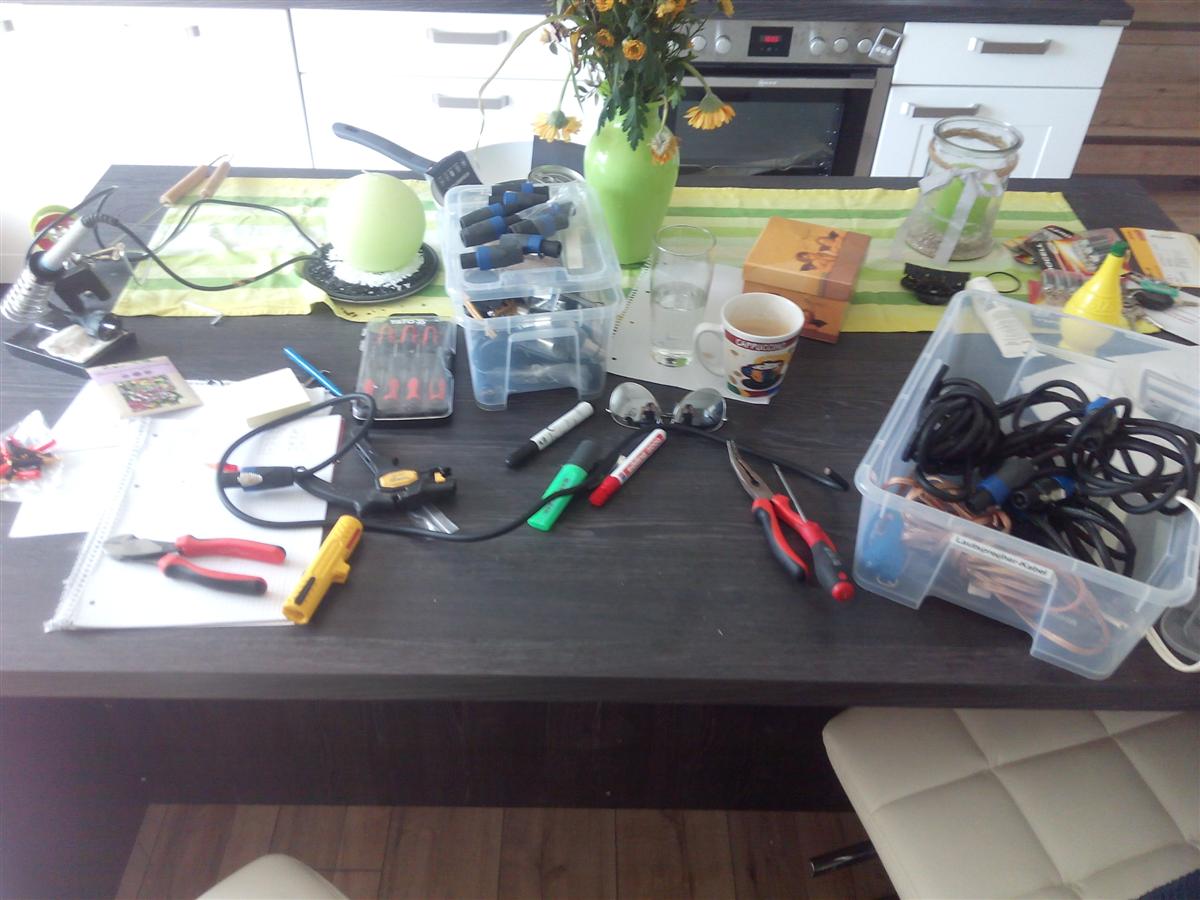

die Kücheninsel wird kurzerhand zur Kabel-Lötstation umgewandelt



Bei Lautsprecheranschlüssen gibt es keinen einheitlichen Standard.

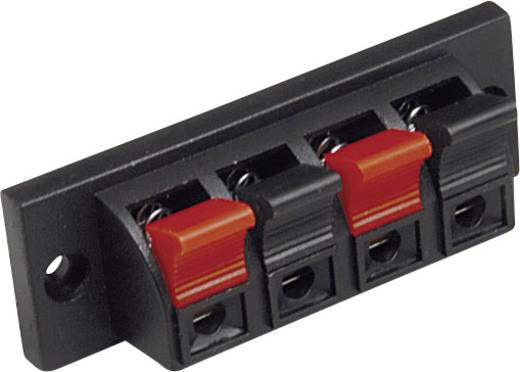

Hier gibt es Kabelklemmen



manche Hersteller benutzen Chinch (eigentlich für Signalübertragung, nicht für hohe Leistungen ausgelegt)



gerade in den Schalterprogrammen namhafter Hersteller findet man auch oft noch den uralten Steckerstandard, der quasi nicht mehr genutzt wird

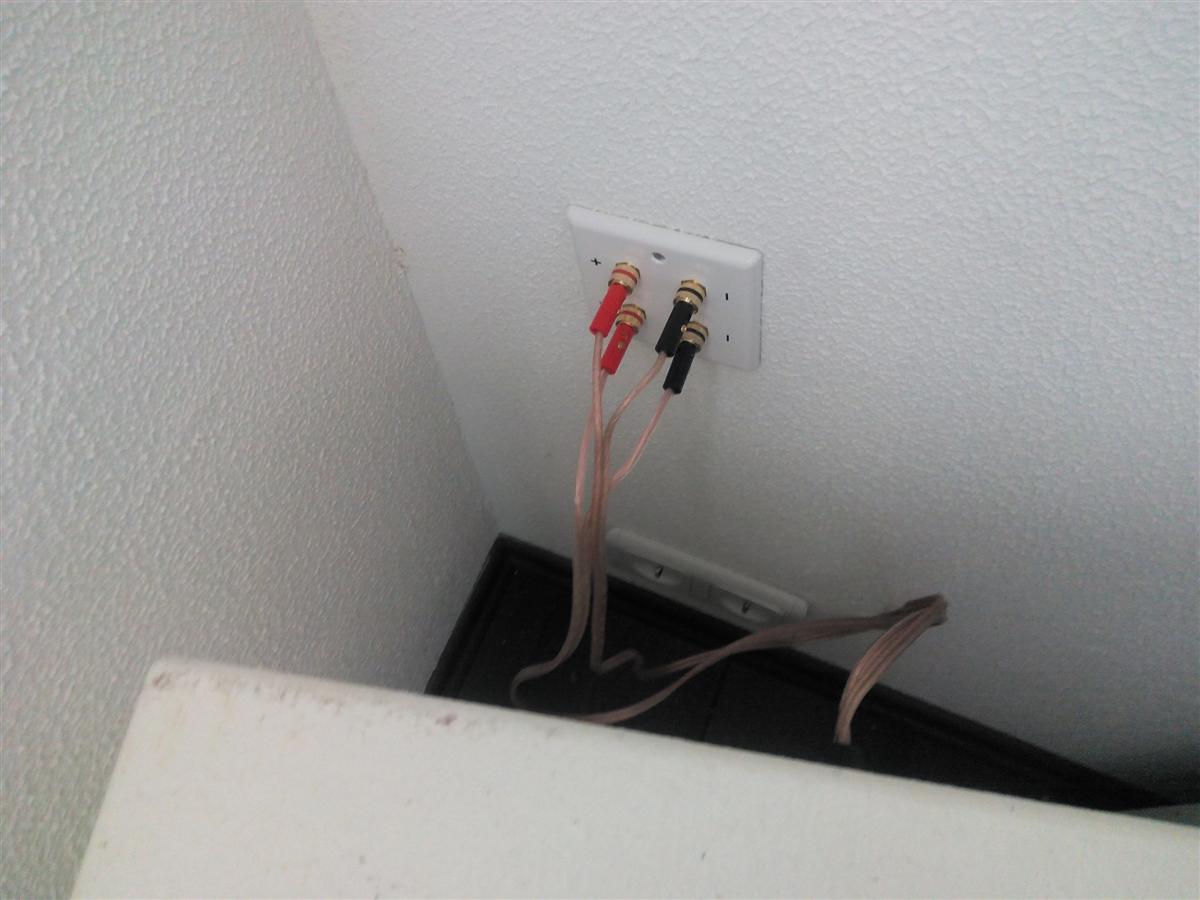

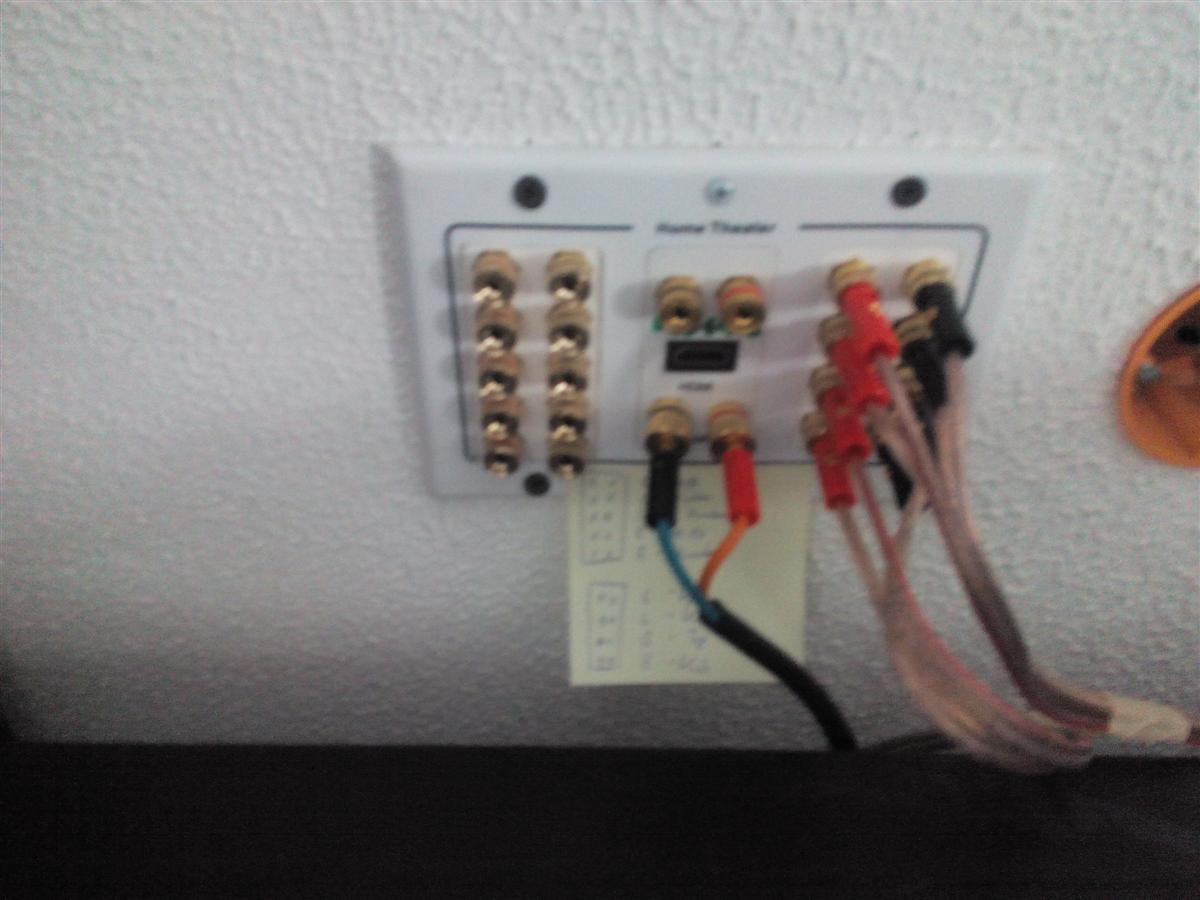

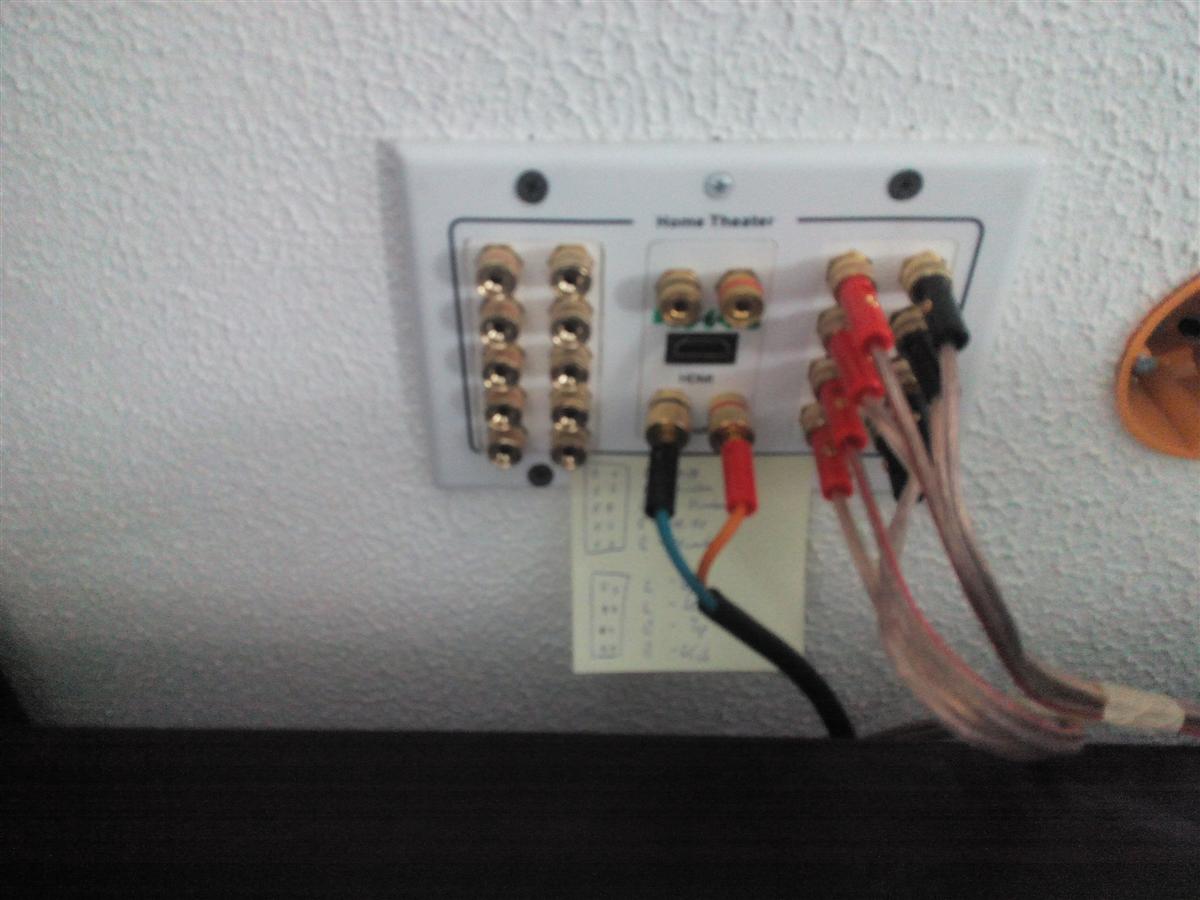

Wir haben uns für Schraubterminals von Dynavox entschieden, die man zudem auch noch für Bananenstecker verwenden kann. Das ist sehr universell und hochwertig.

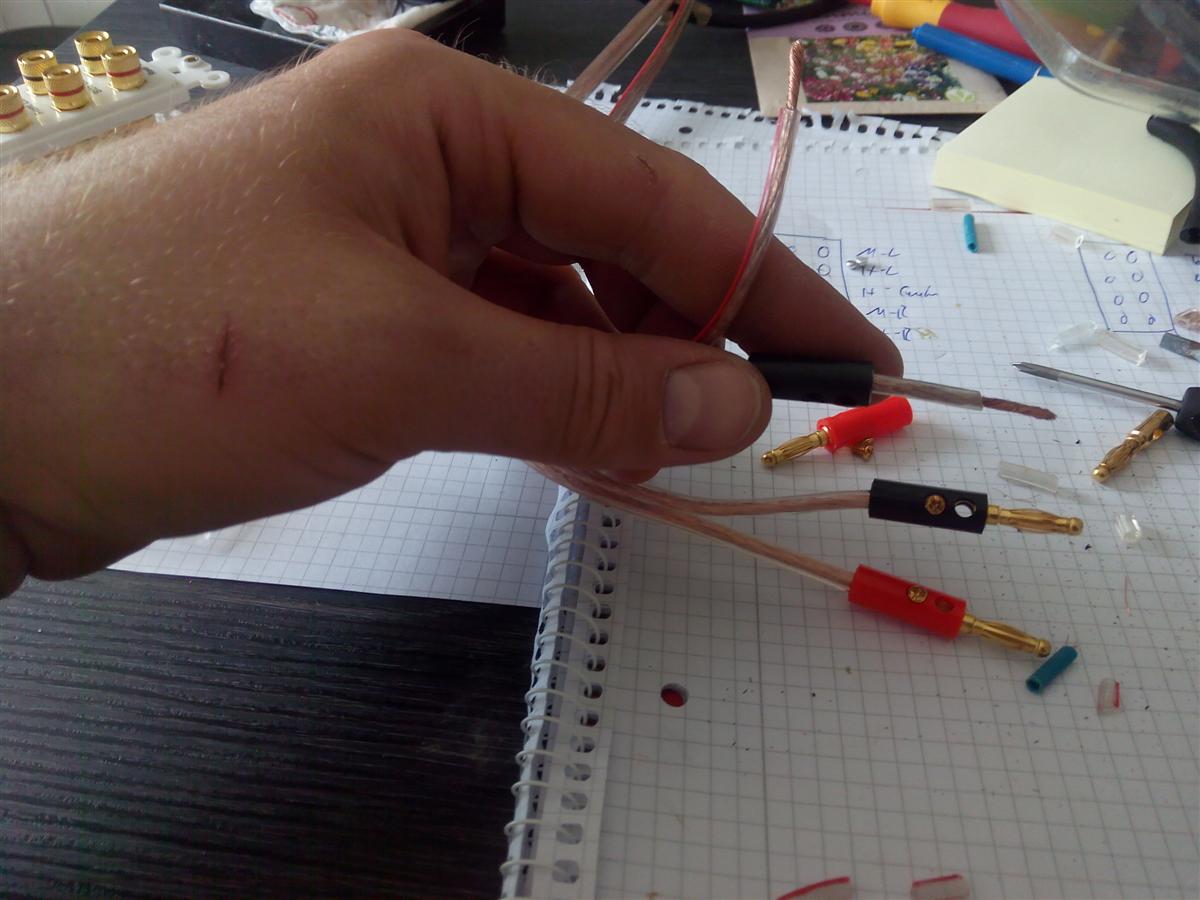

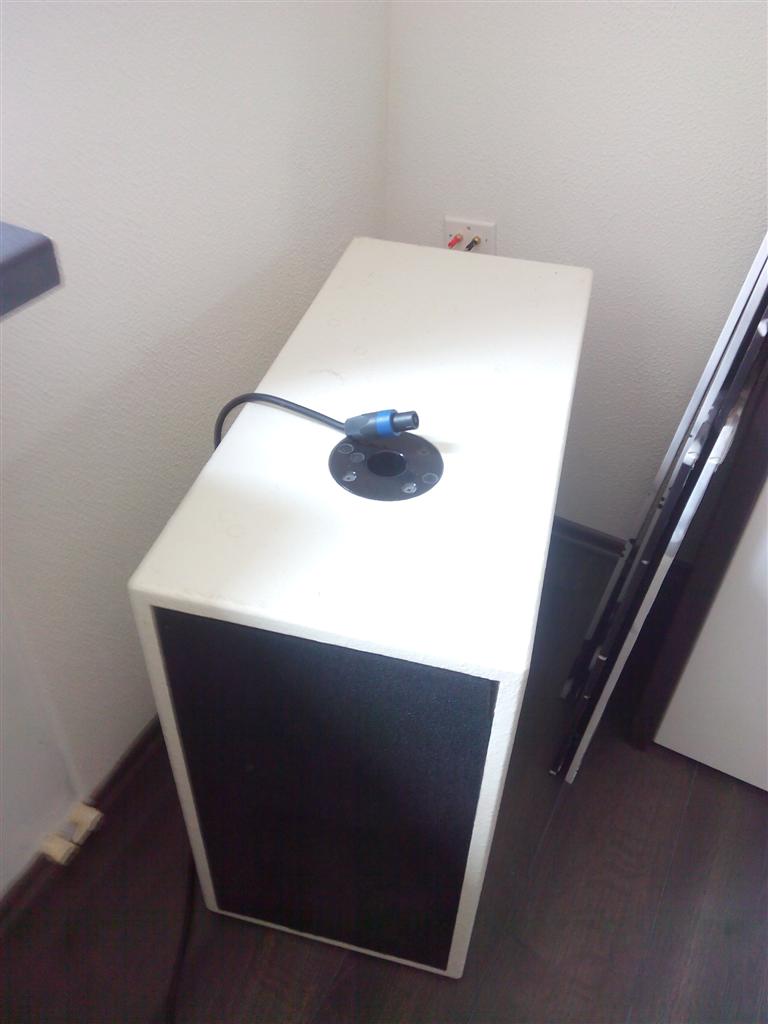

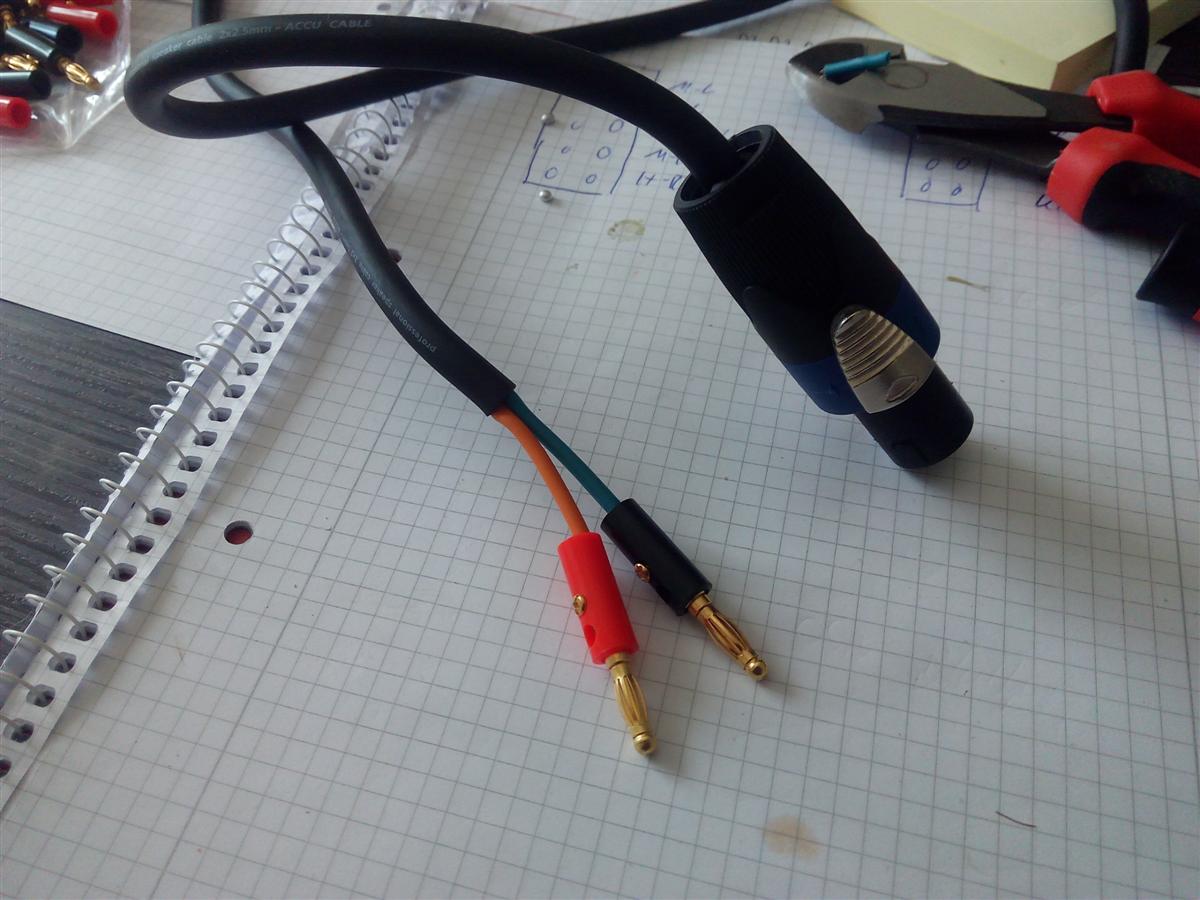

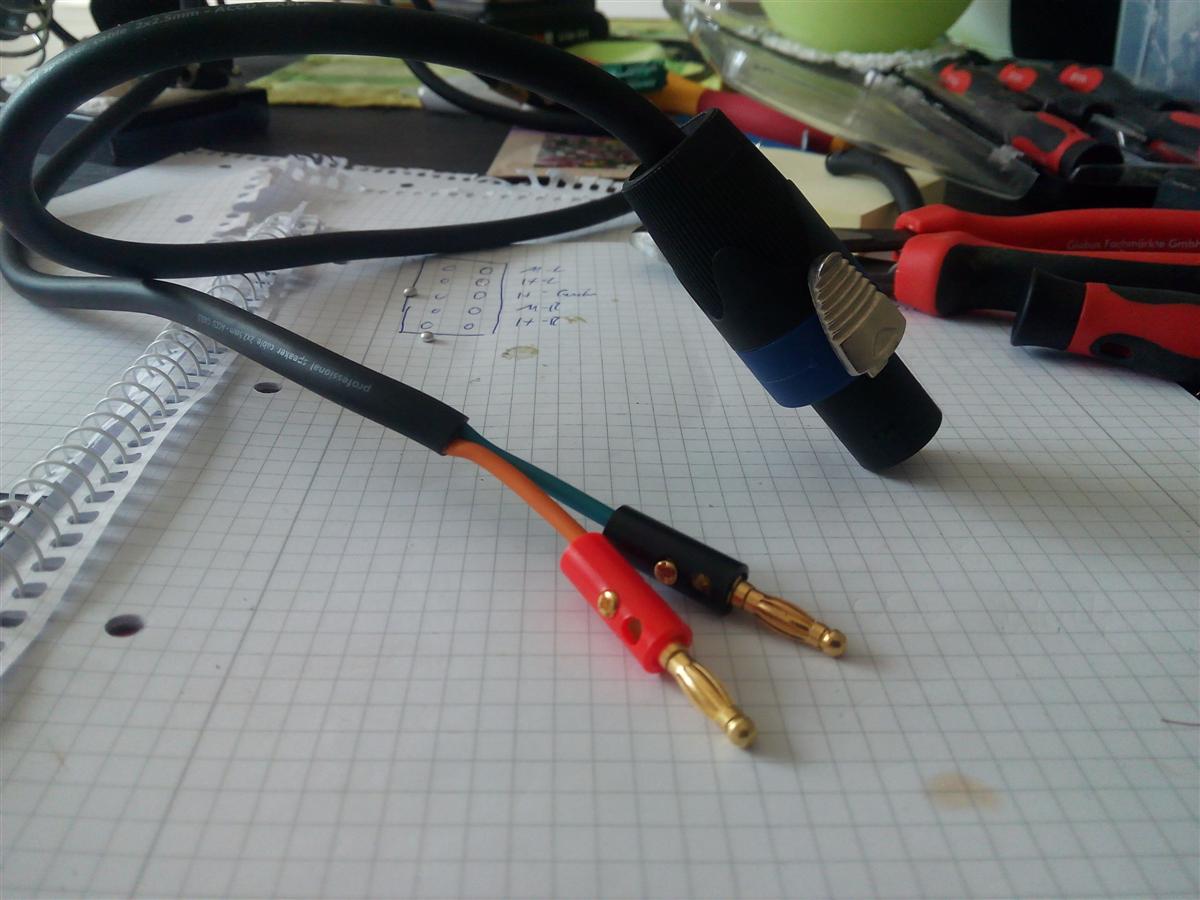

Und damit unsere Lautsprecher kompatibel zu den Terminals sind mussten spezielle Kabel angepasst werden, und zwar von Speakon-Stecker mit Bajonettsicherung aus dem PA Bereich auf Bananenstecker

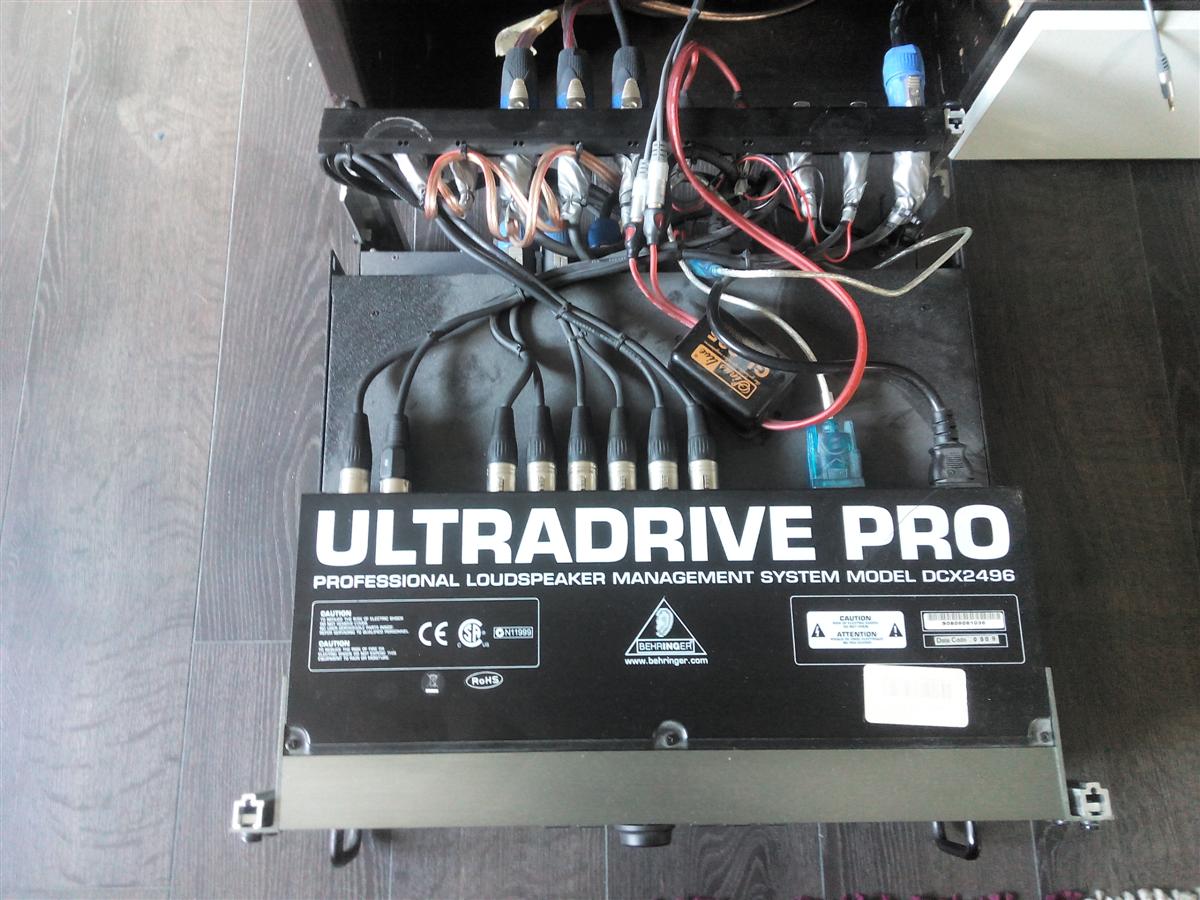

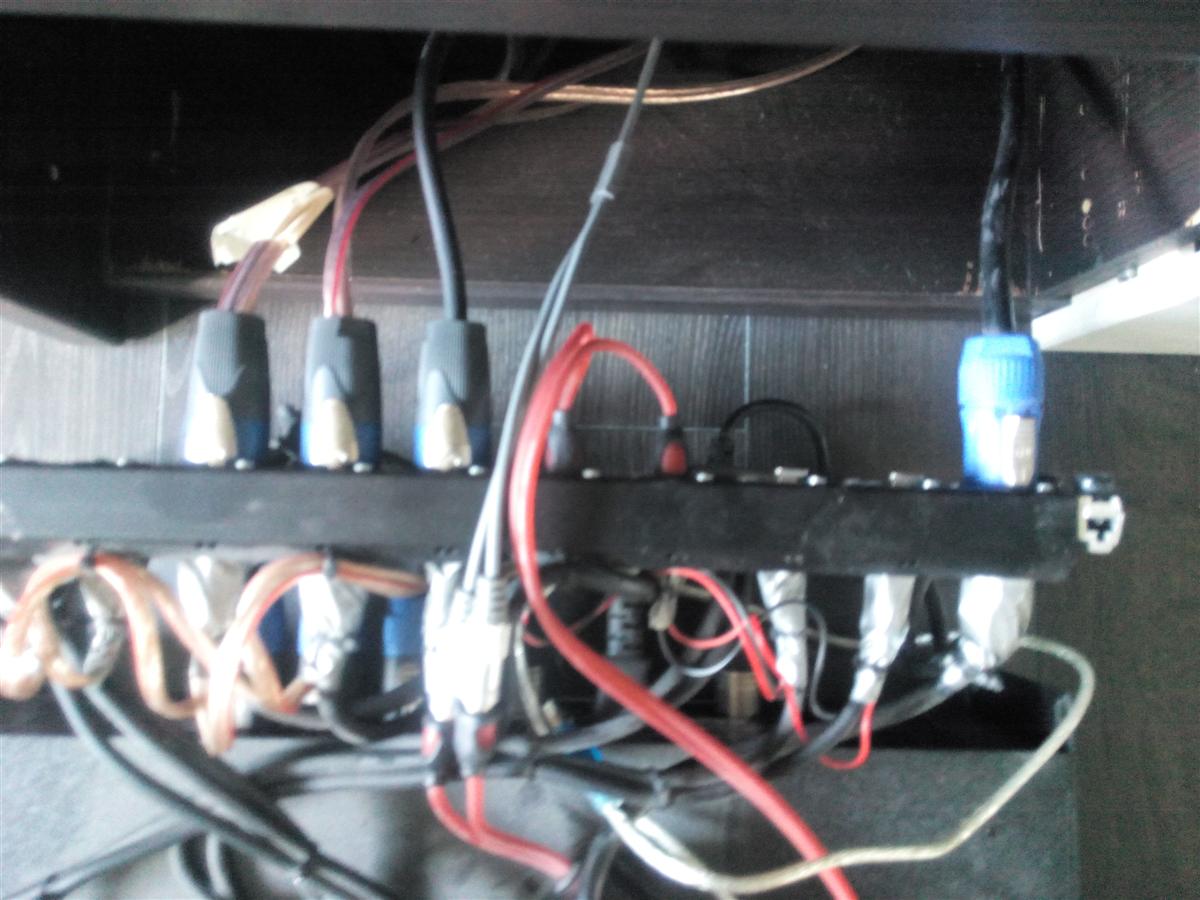

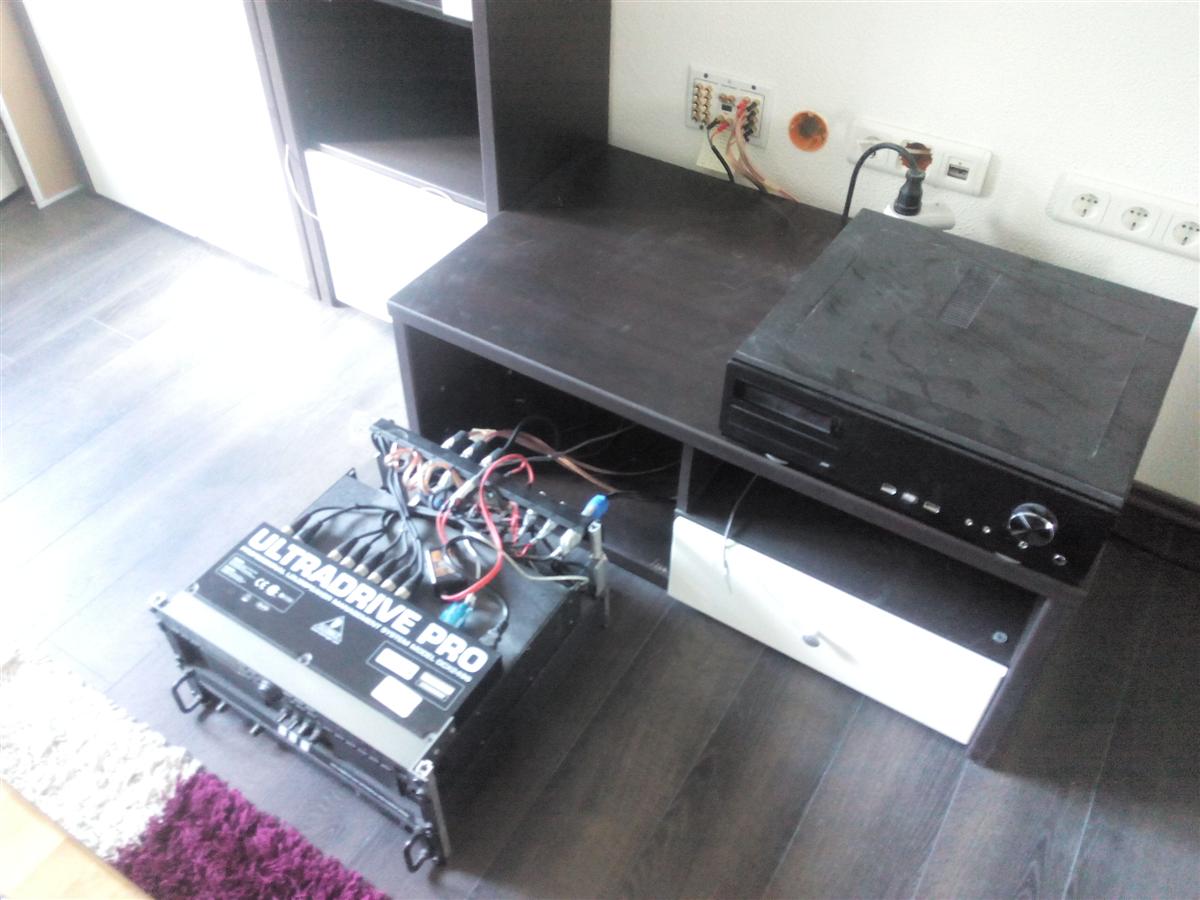

dann kommt das Endstufen-Rack an die Reihe



aktuell belegt ist nur die rechte Hälfte mit Tops für die Höhen und Mitten sowie den beiden Kickbässen für die etwas höheren Bassfrequenzen, dazu noch die beiden Subwoofer für die tiefen Frequenzen (mono gebrückt)
