06 seit Einzug bis 12.2018 - 02.11. - WP Überströmventil, Wasserzähler

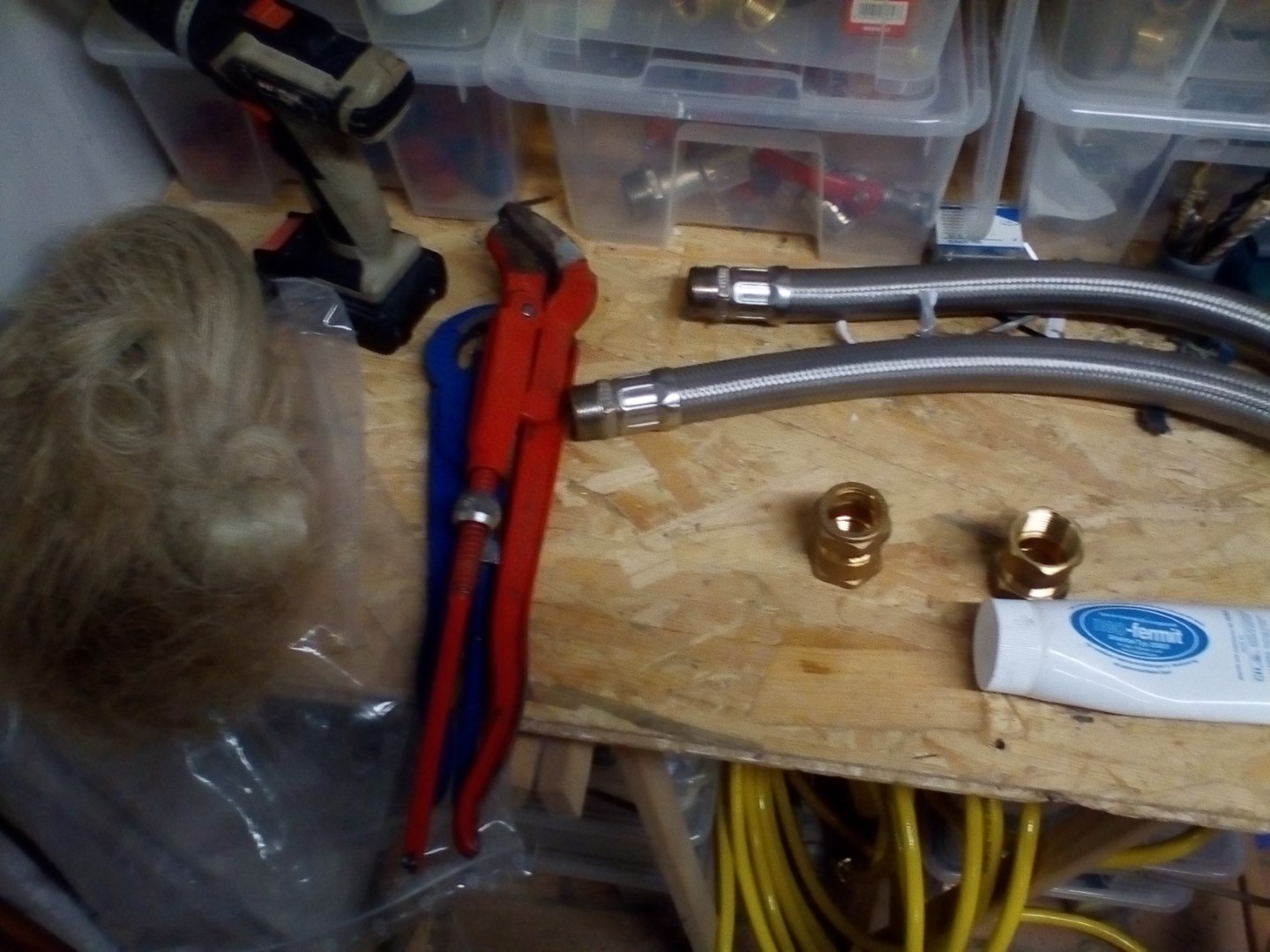

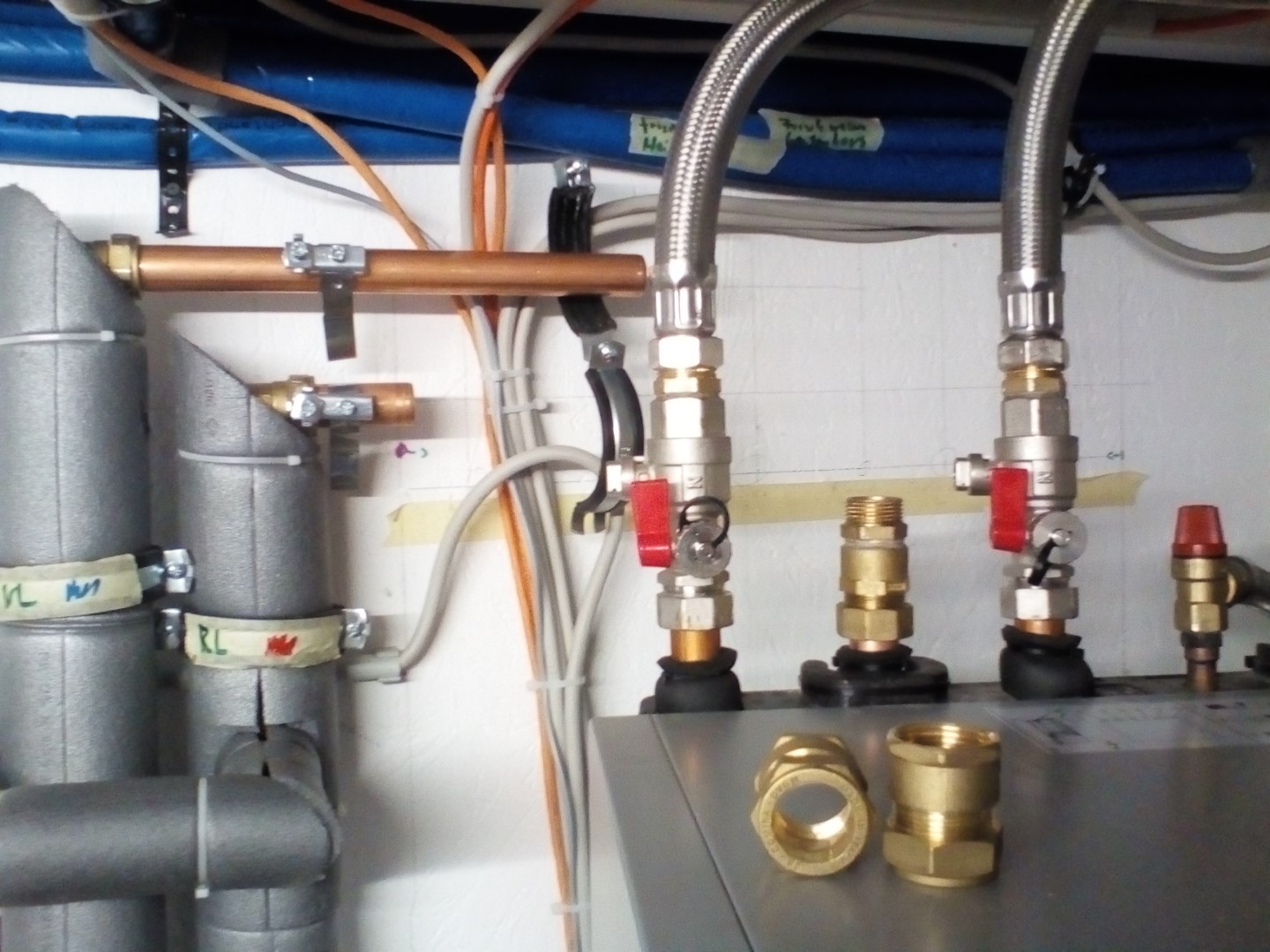

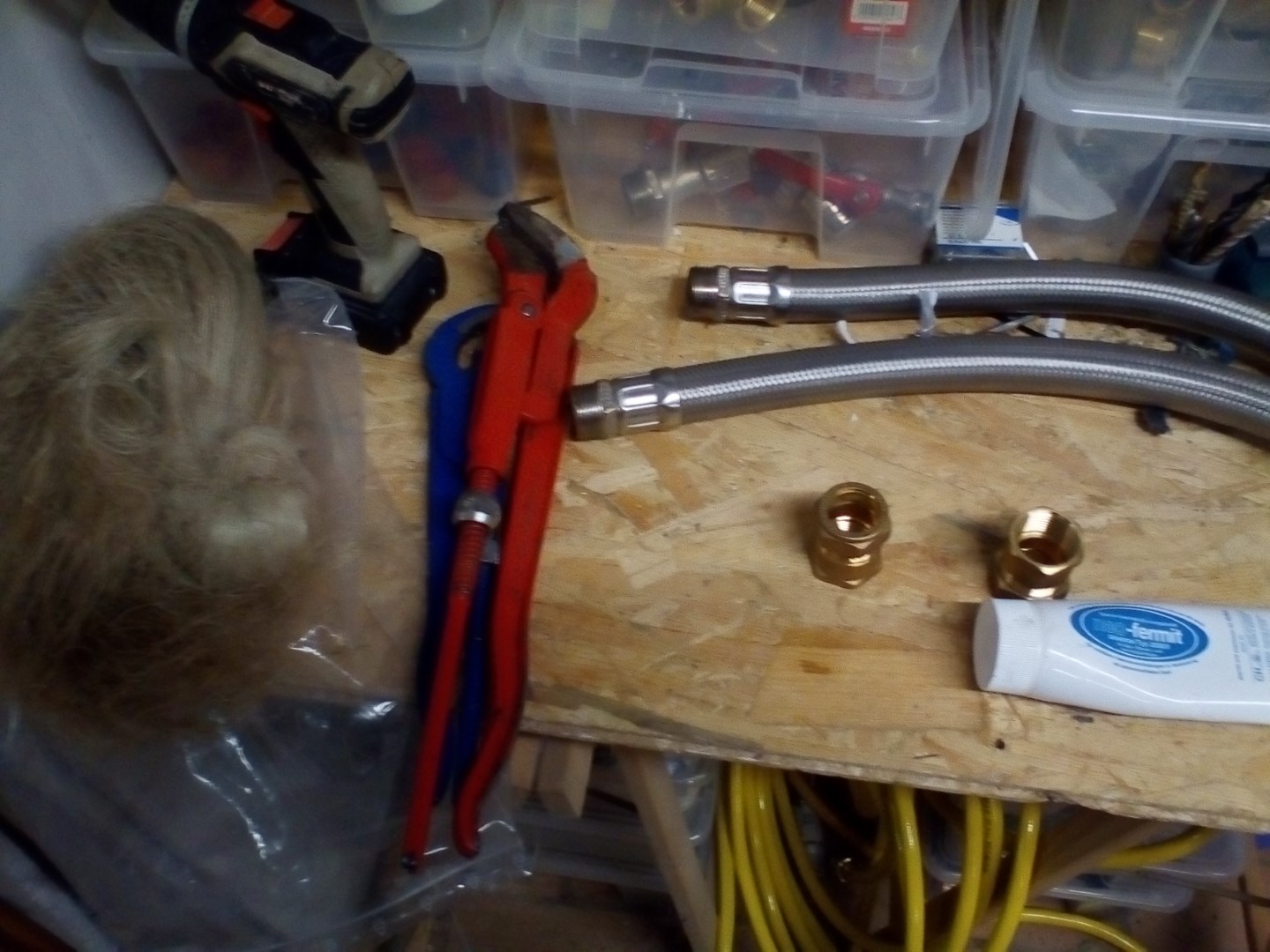

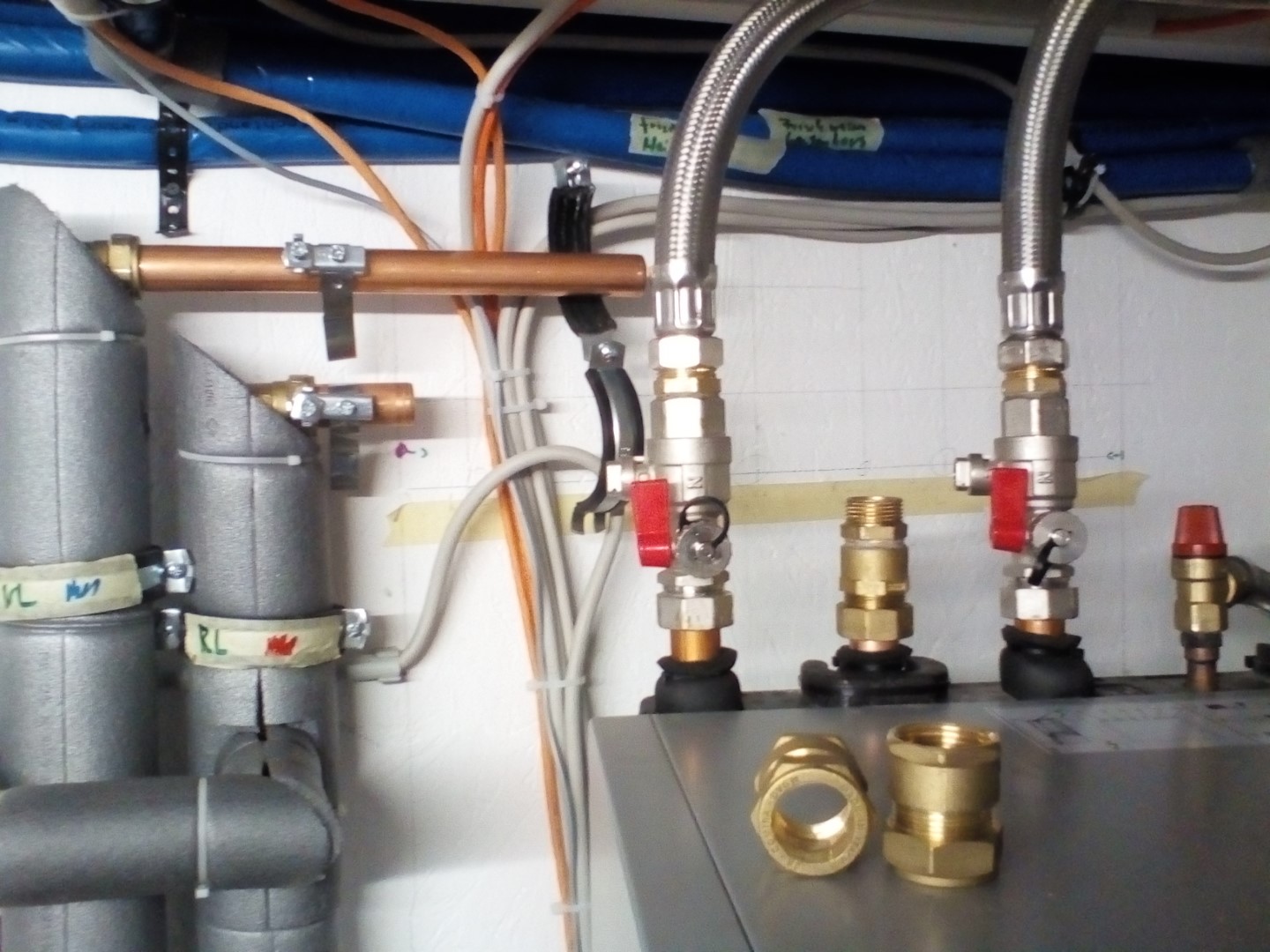

Die beiden Übergänge vom Kupferrohr auf die Stahlflexschläuche (unten im Bild) hatte ich vergessen zu bestellen und musste durch's halbe Saarland, um welche zu finden

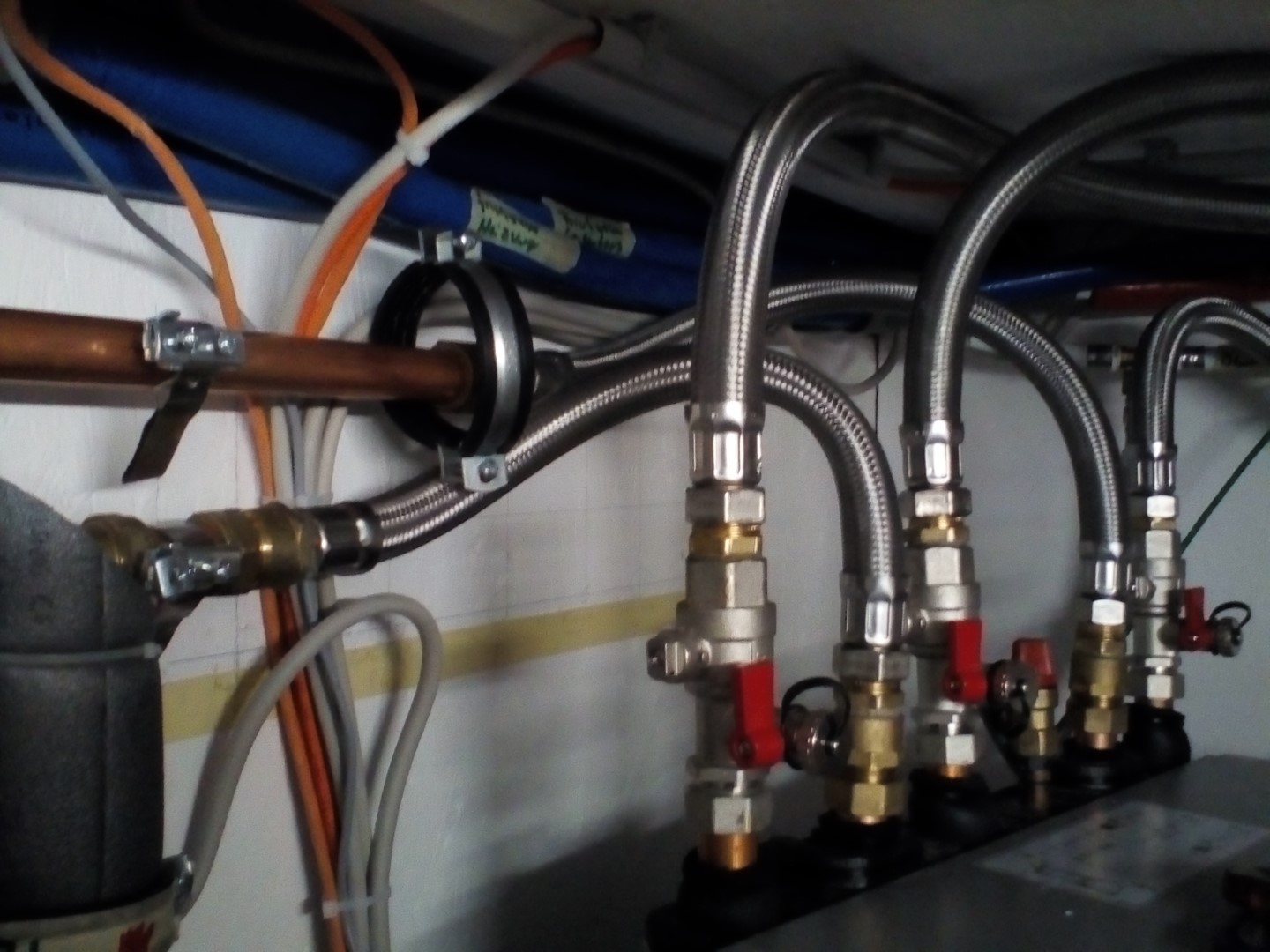

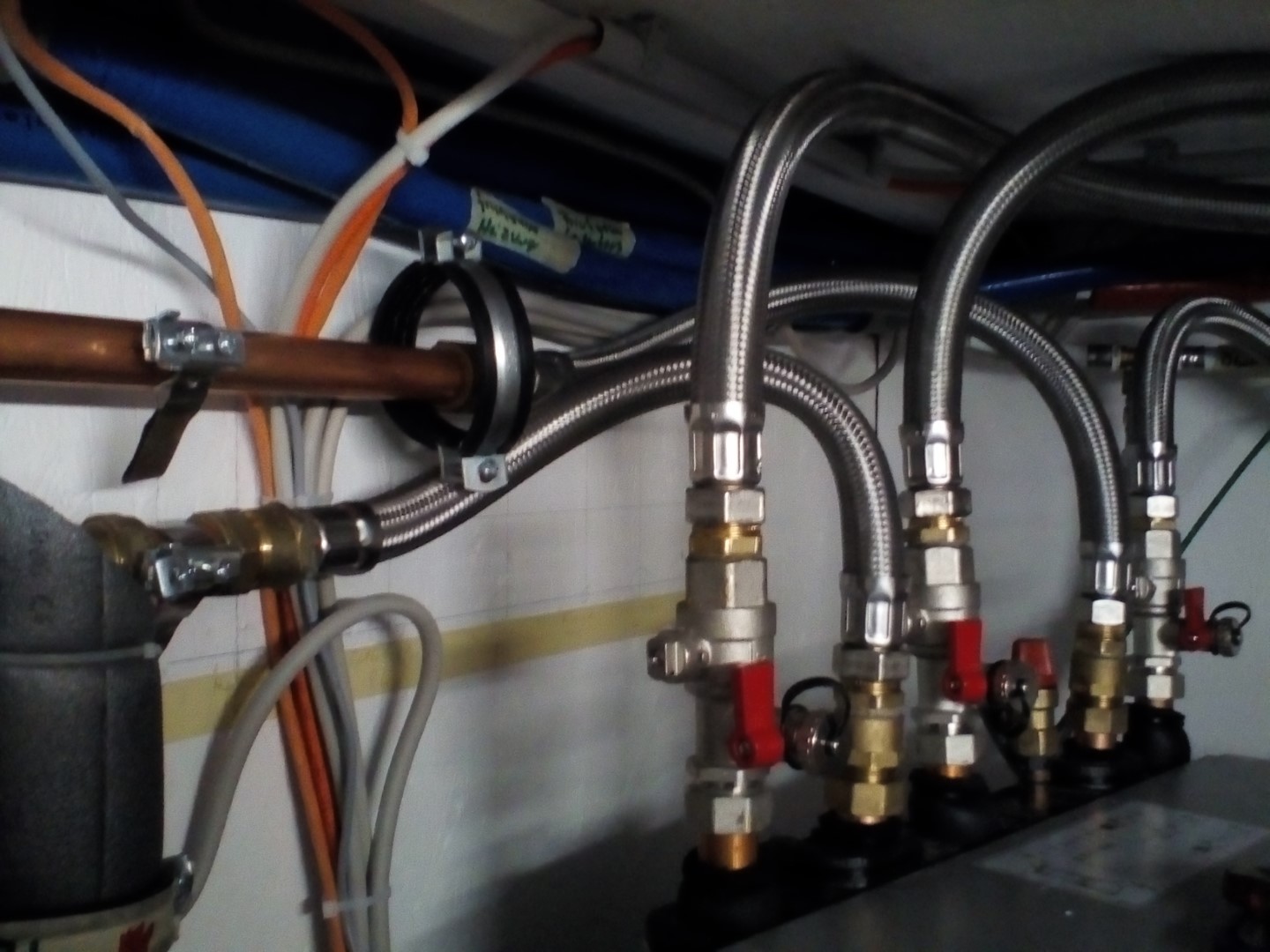

so, wieder alles angeschlossen

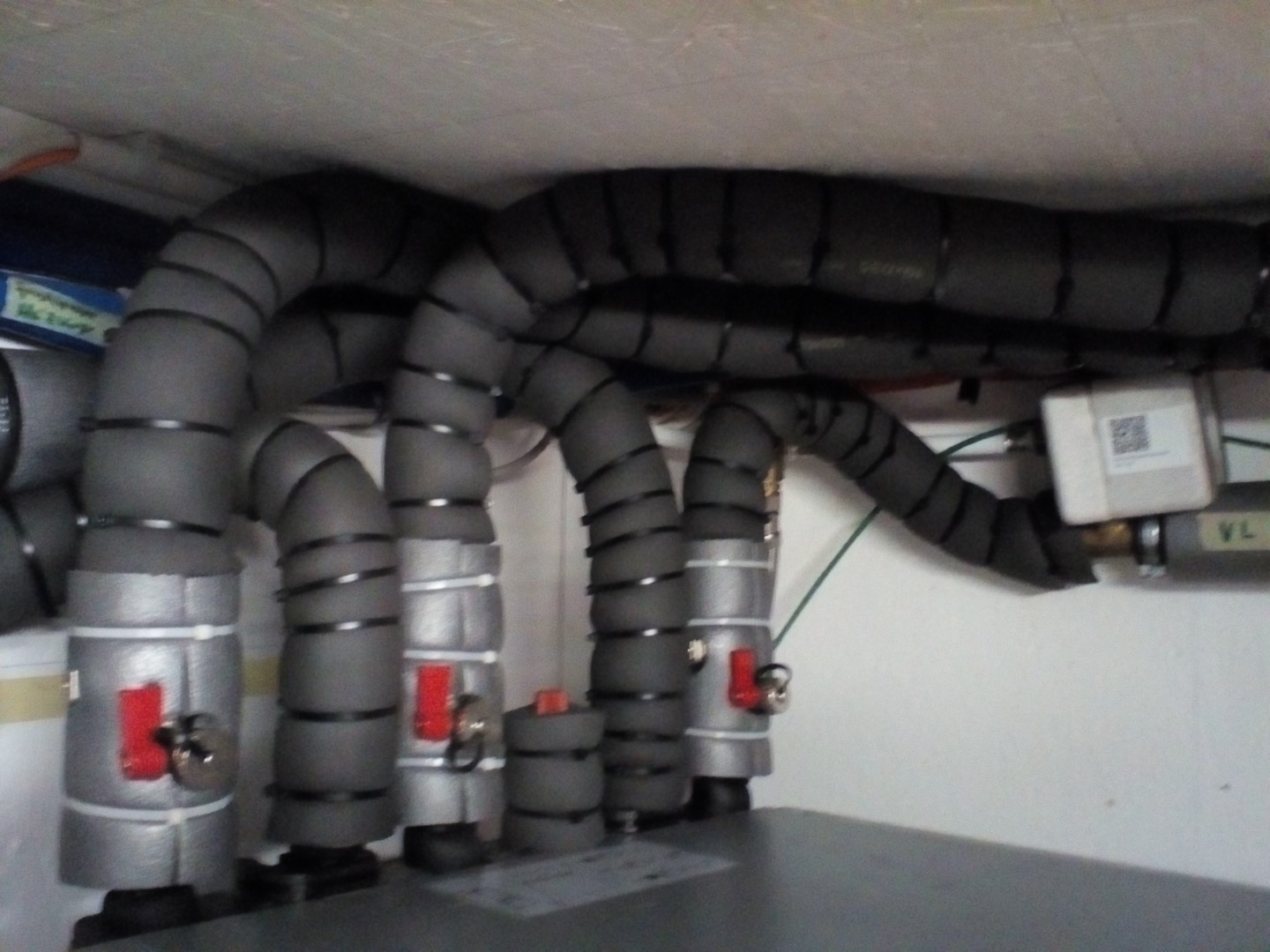

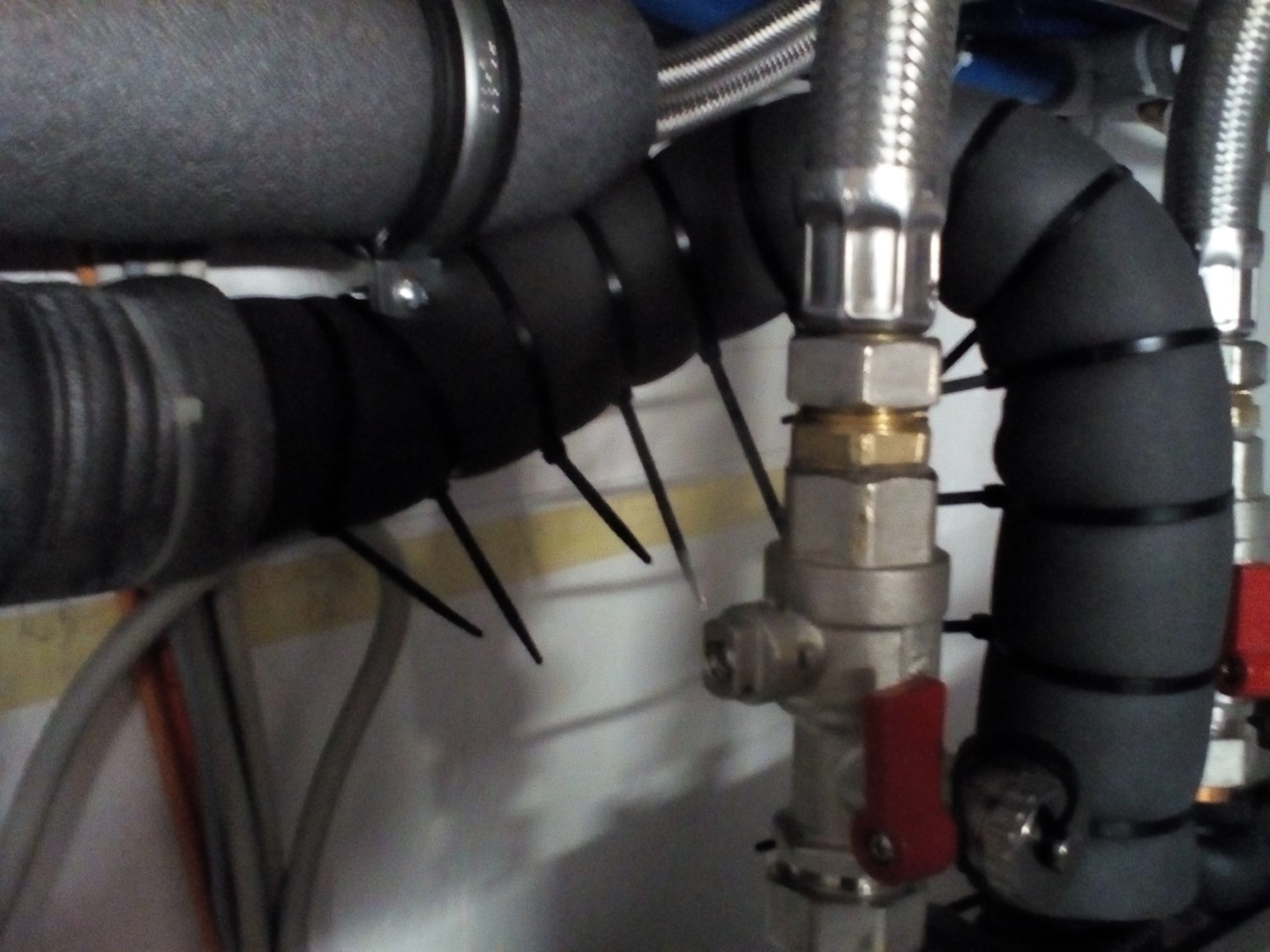

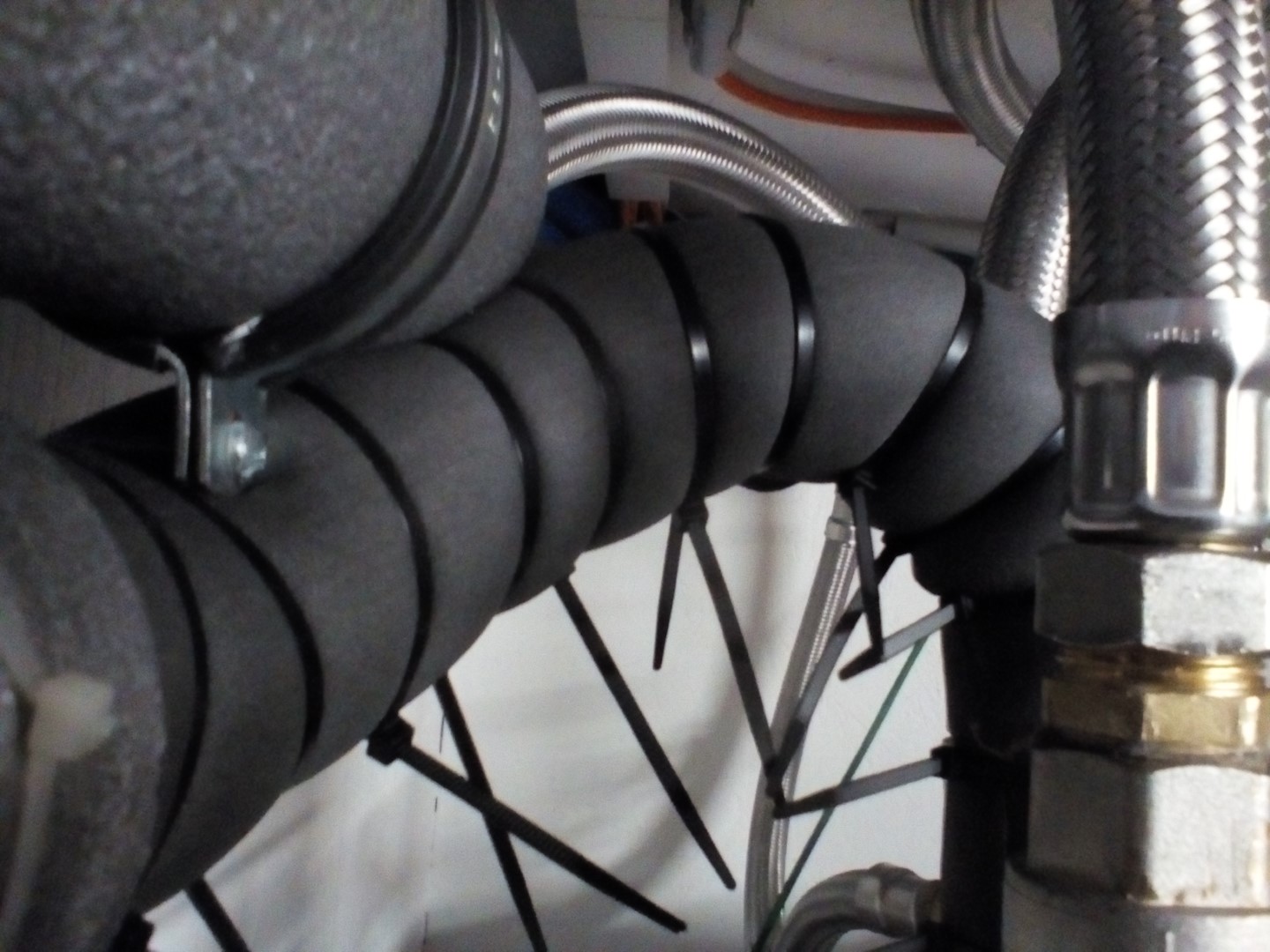

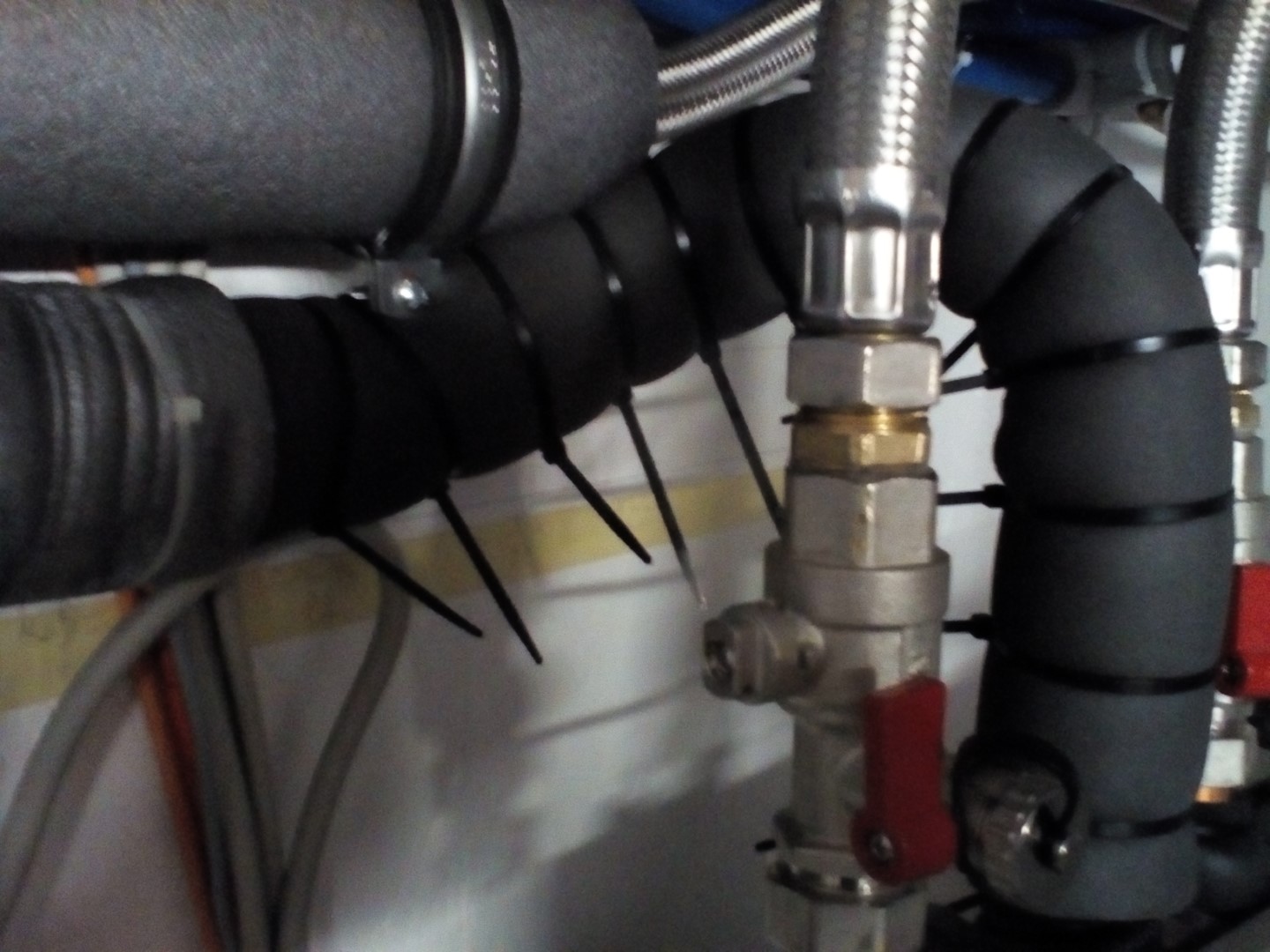

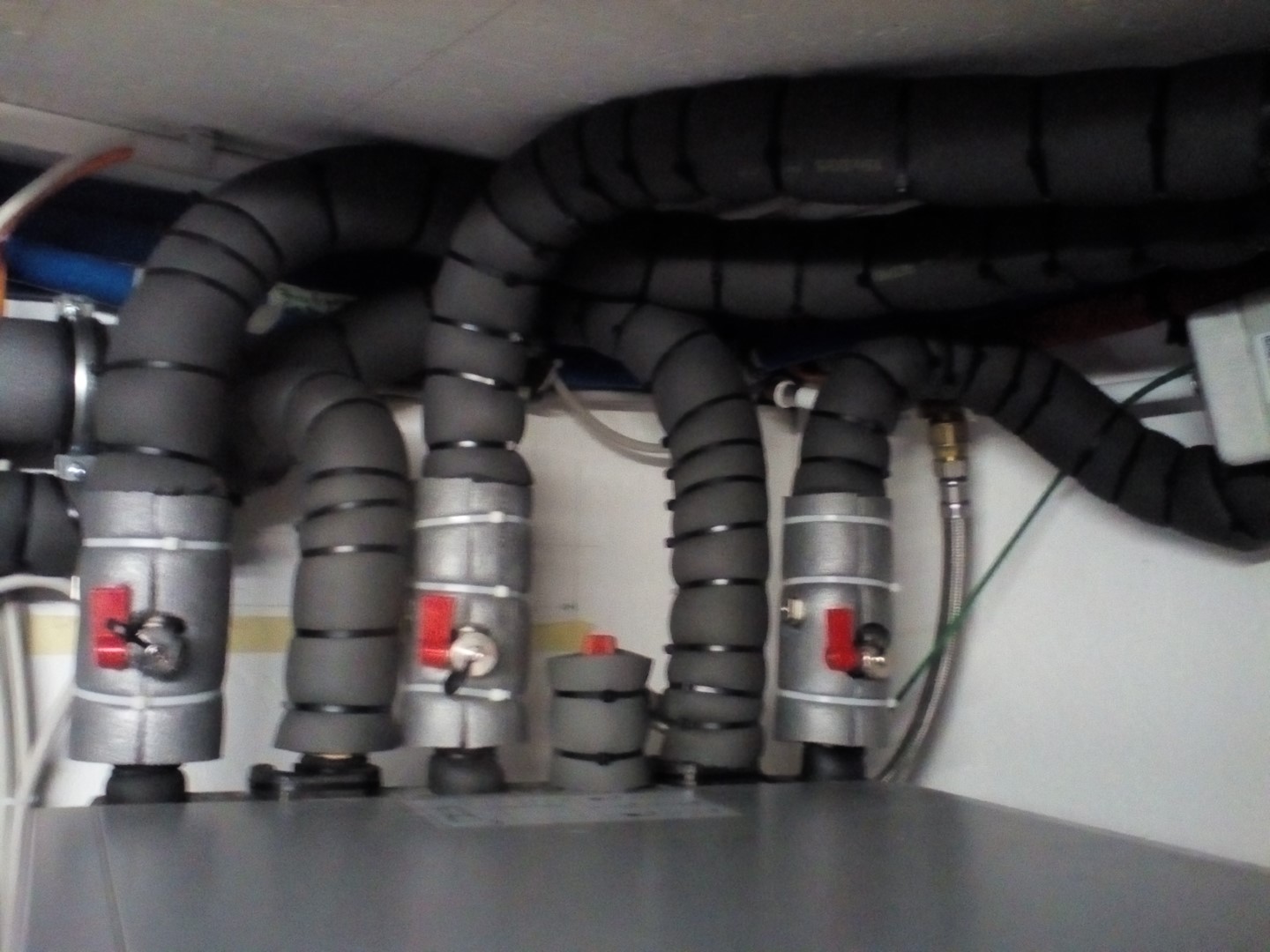

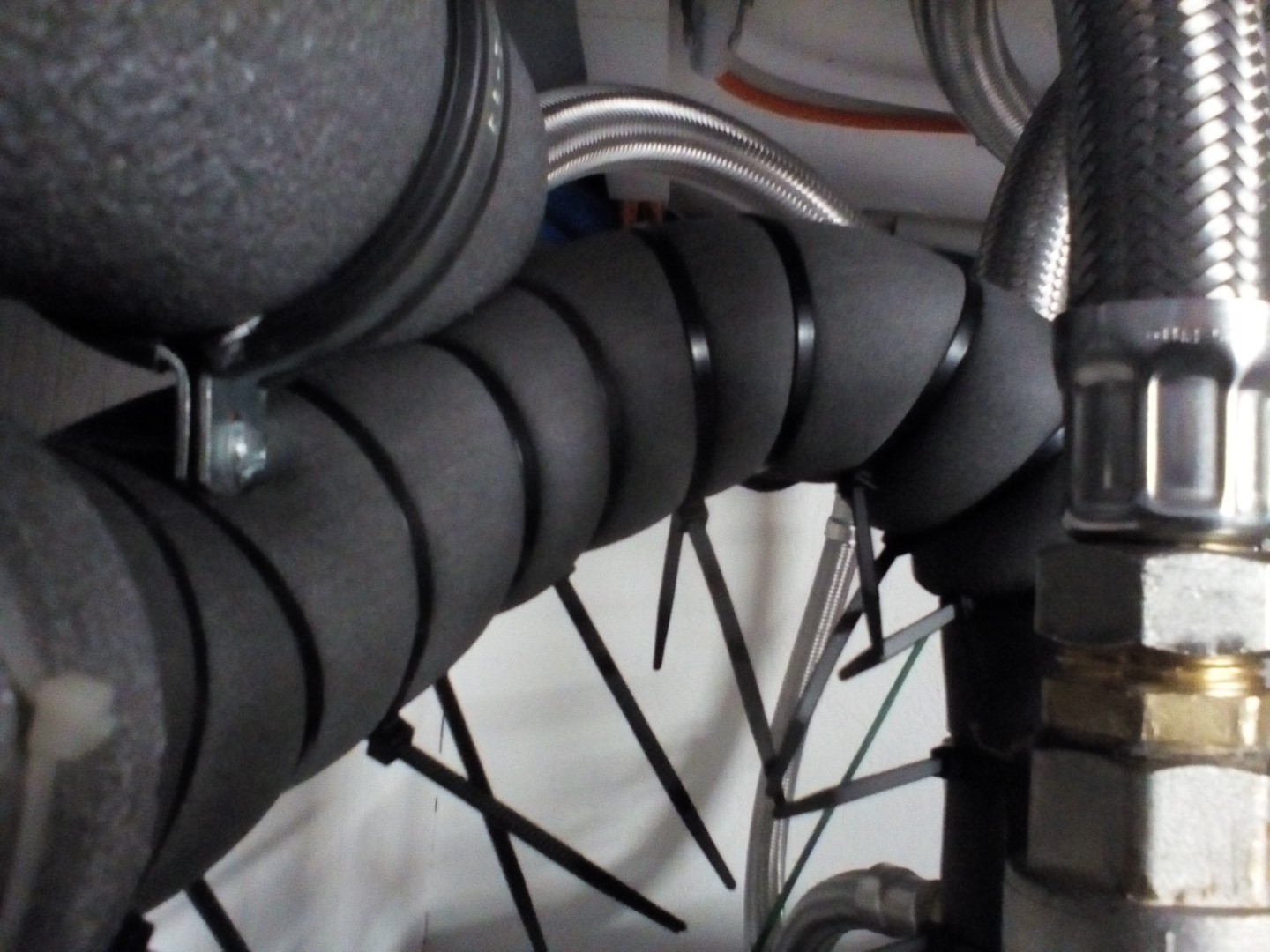

diesmal wird gleich isoliert. Da das mit dem Drüberstülpen des Armaflex-Schlauches (Kautschup, hochtemperaturfest, sehr flexibel, fühlt sich bissel an wie Moosgummi) nicht geklappt hat musste ich ihn seitlich aufschneiden, um den Panzerschlauch rumklappen und mit Kabelbindern fixieren

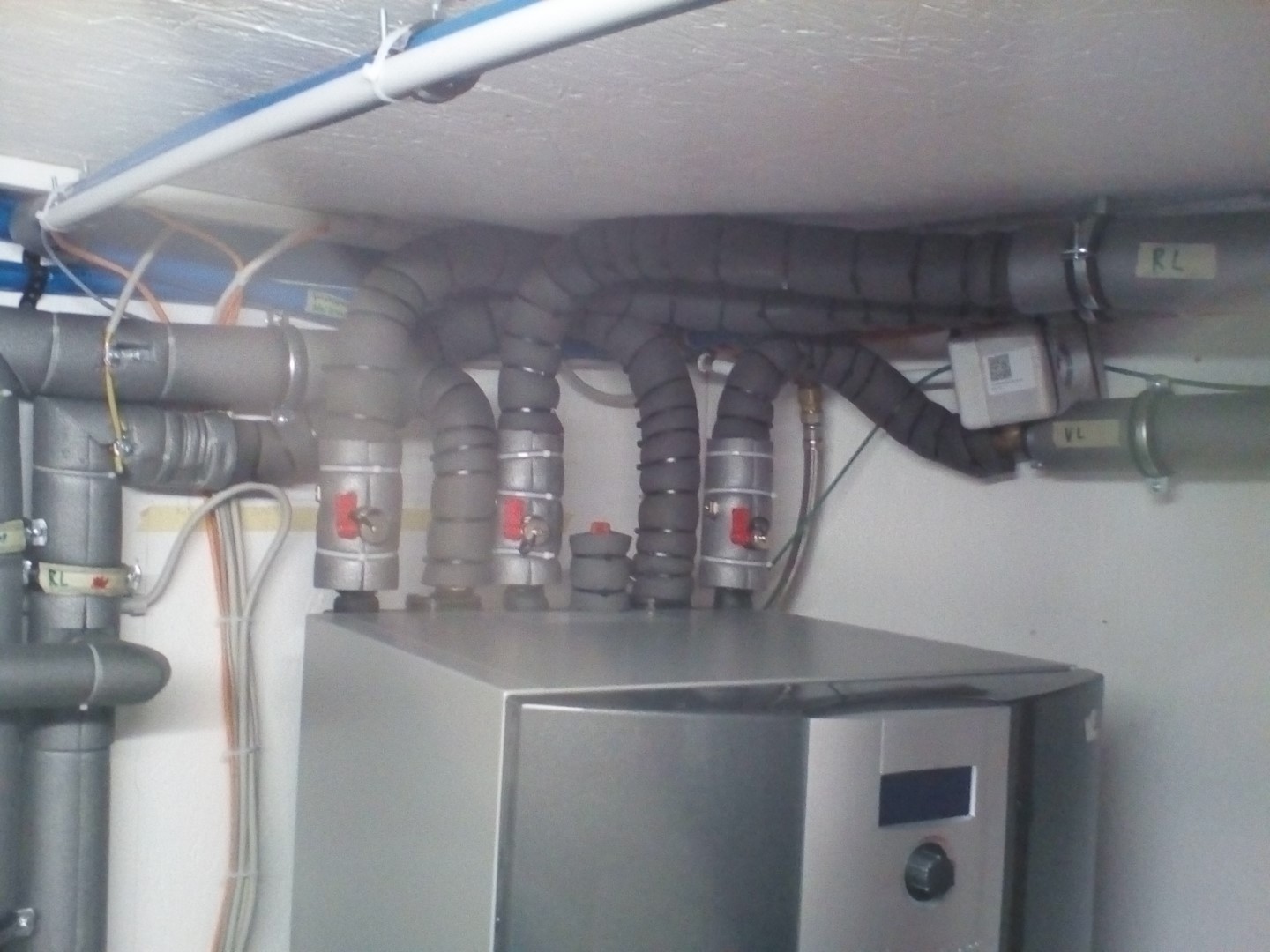

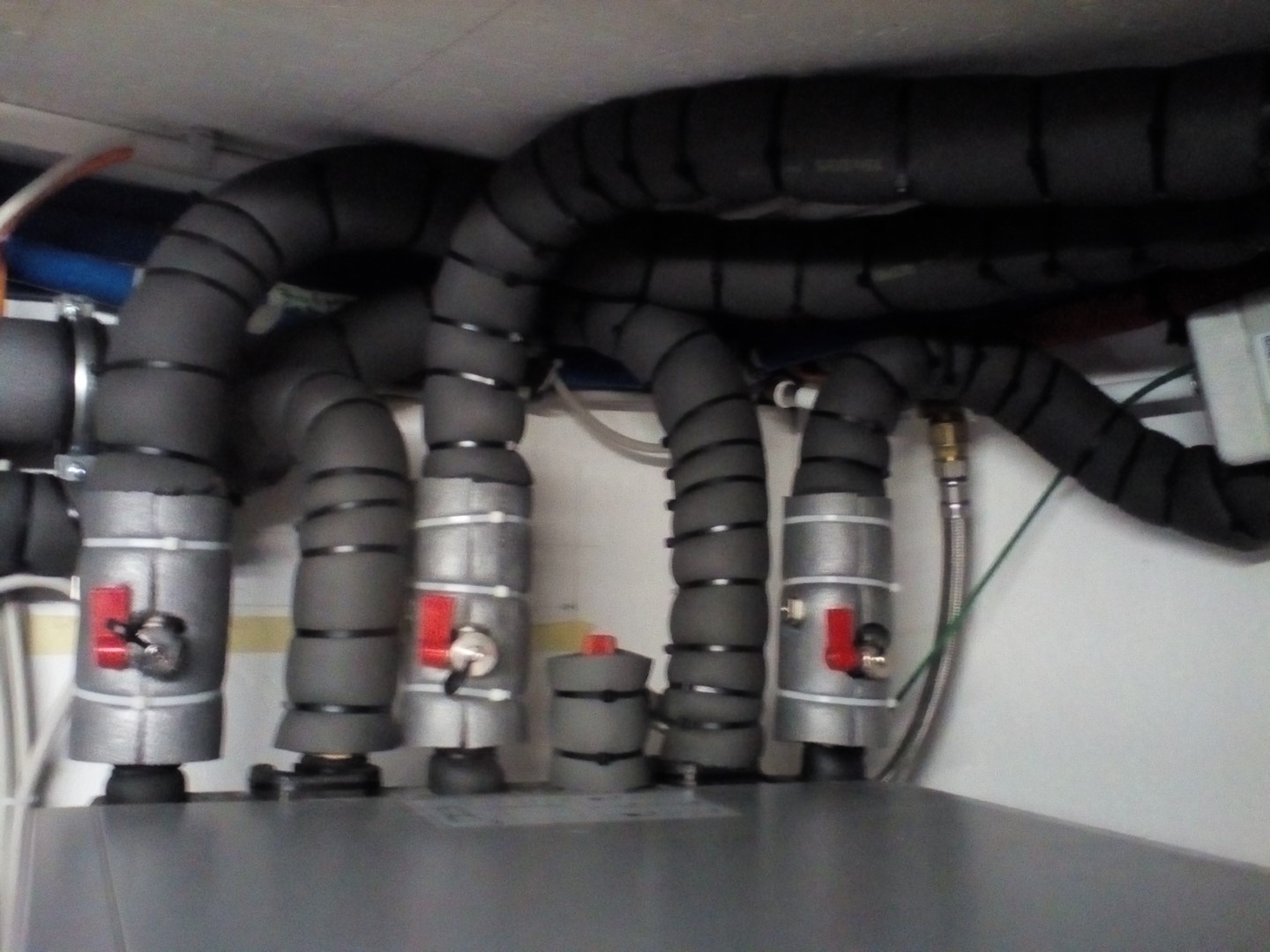

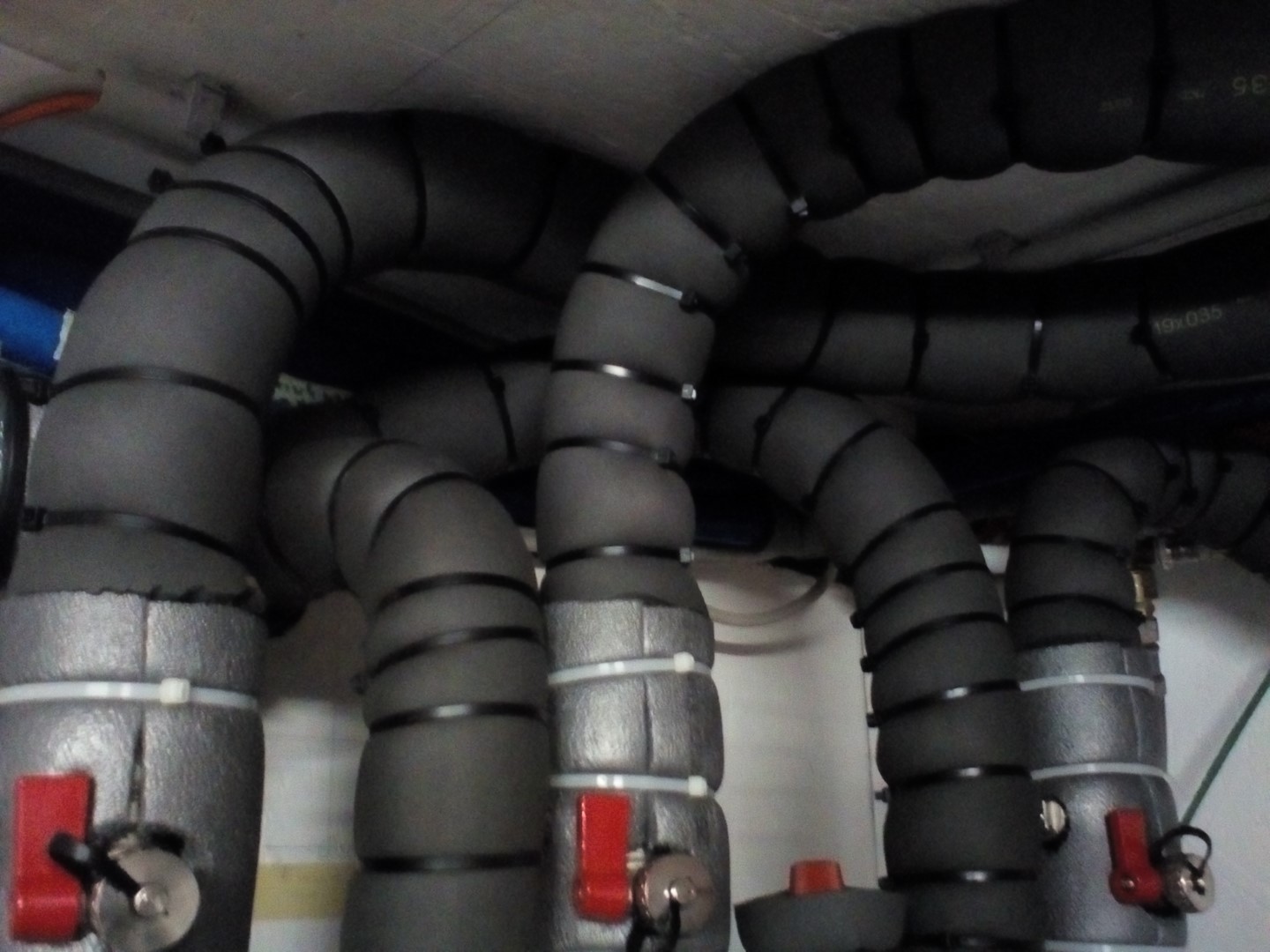

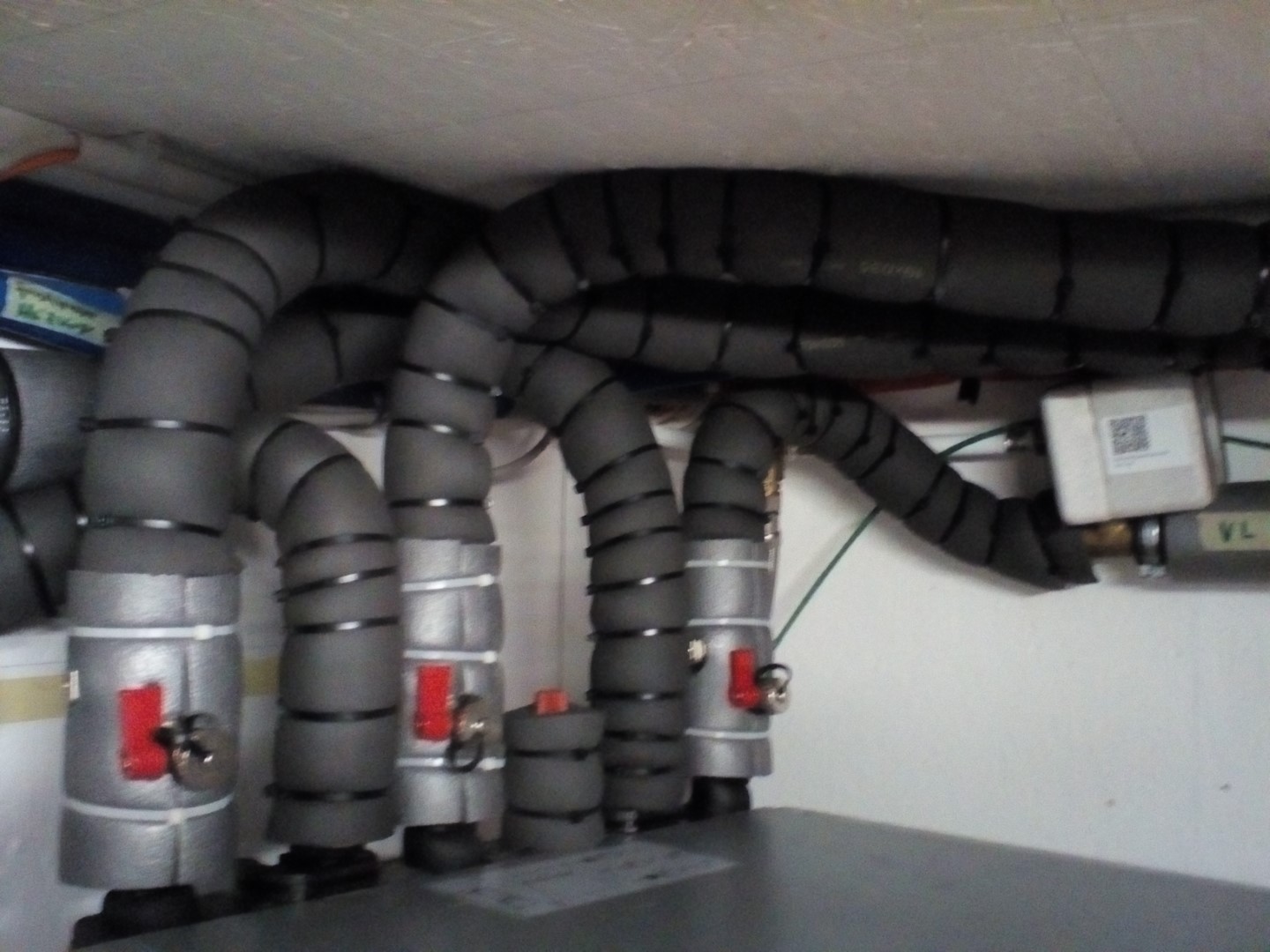

nicht schön aber erfüllt seinen Zweck gut. Unisoliert hatten die Panzerschläuche den Raum merklich aufgewärmt

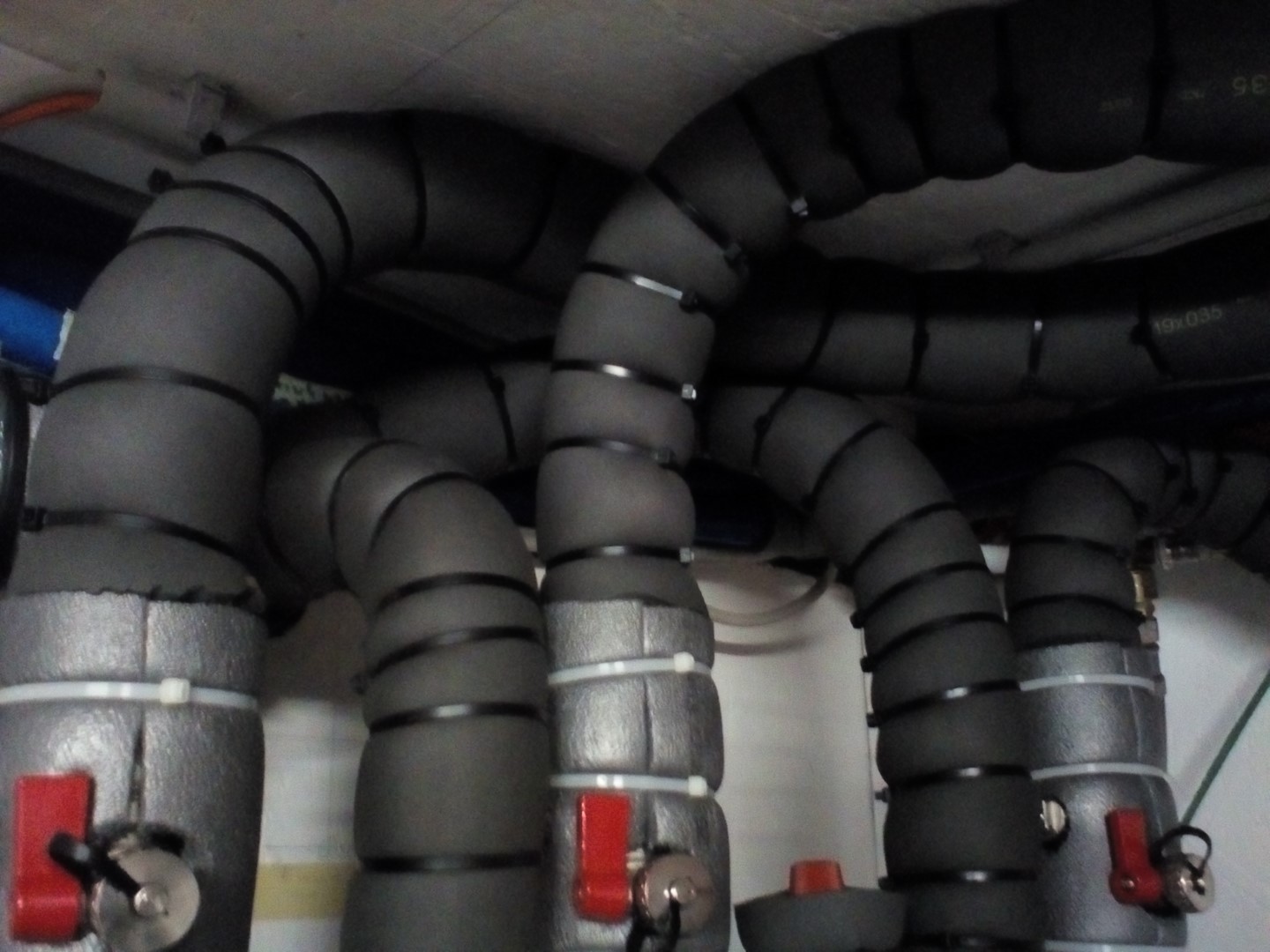

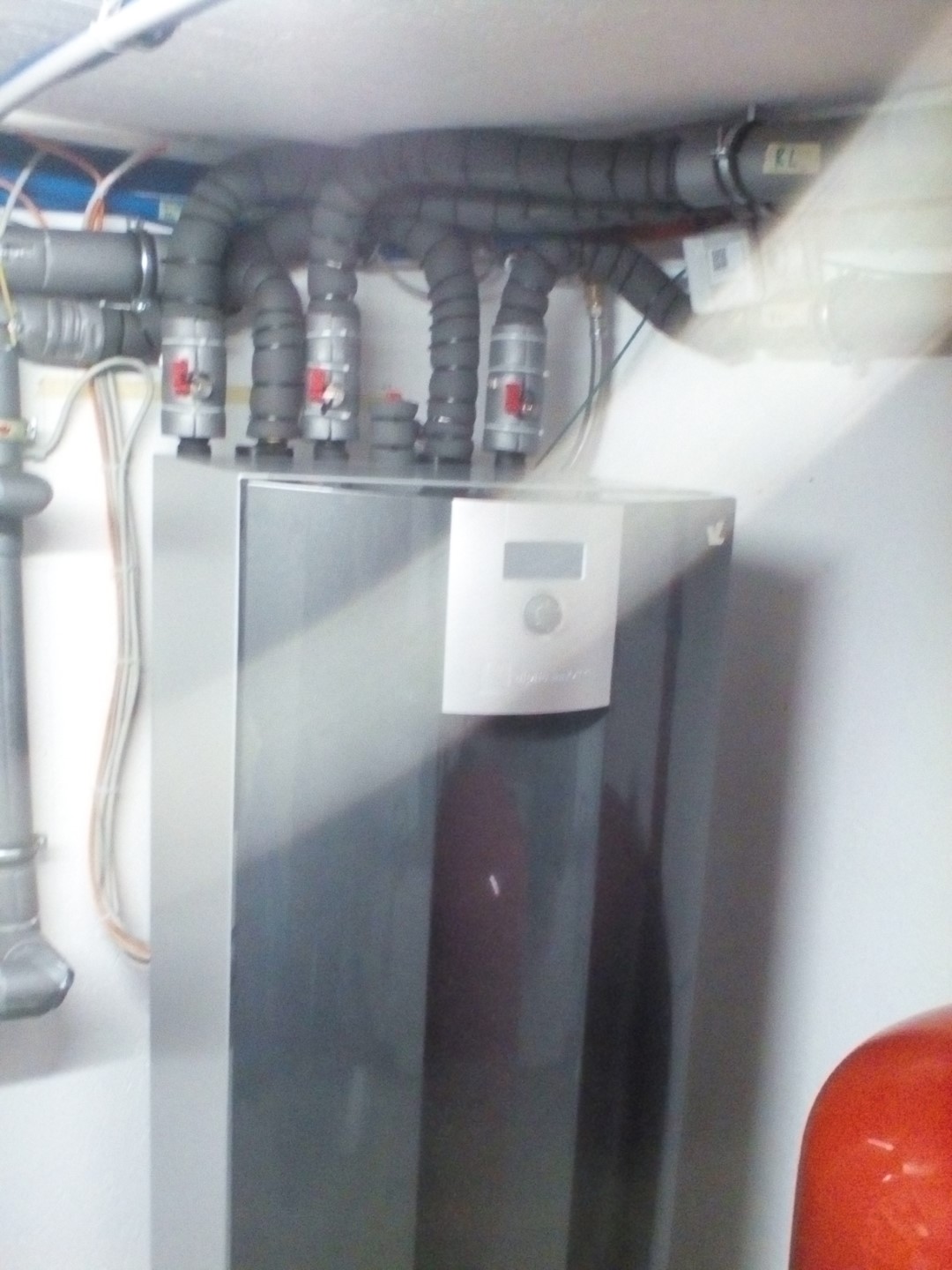

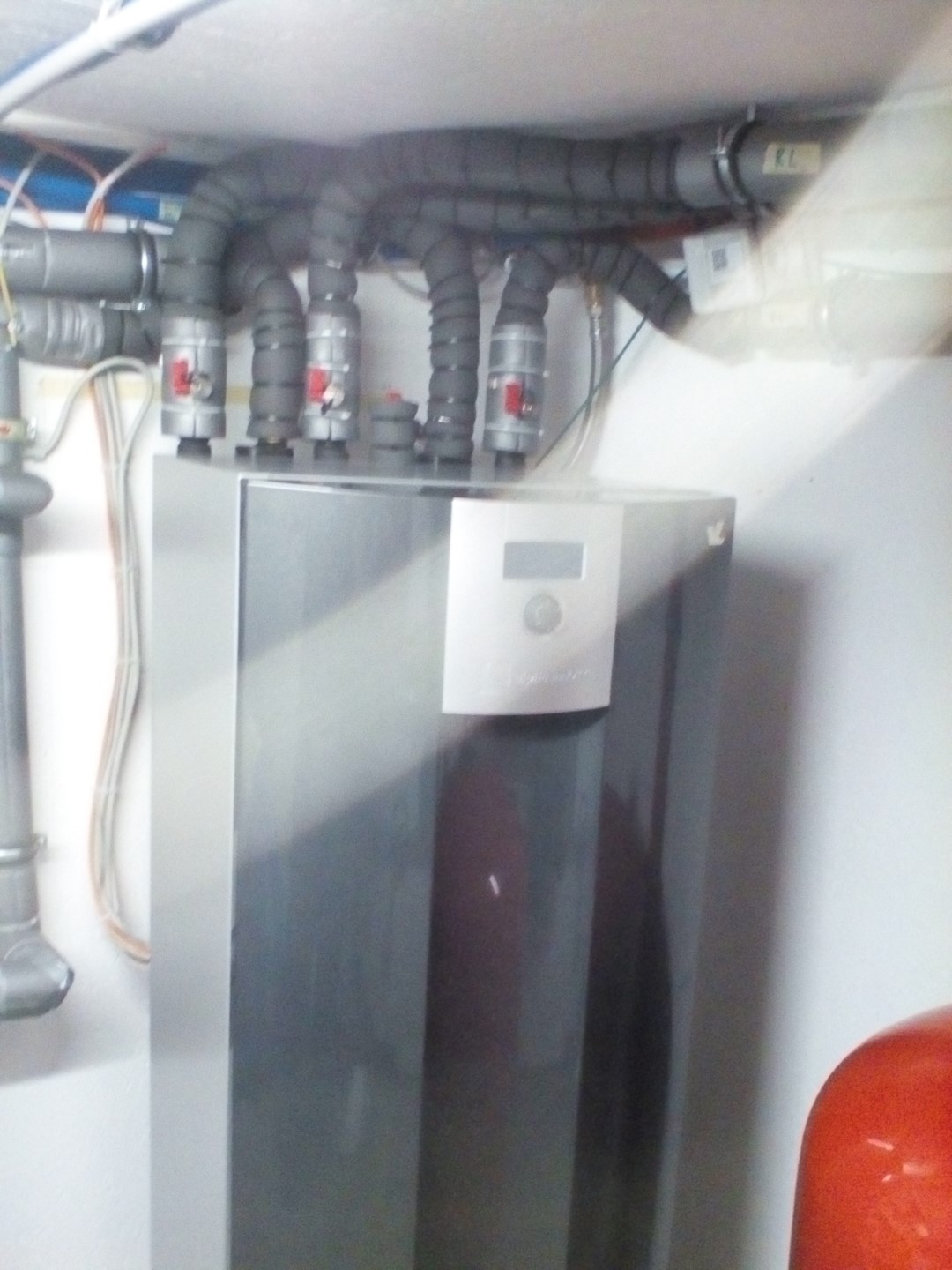

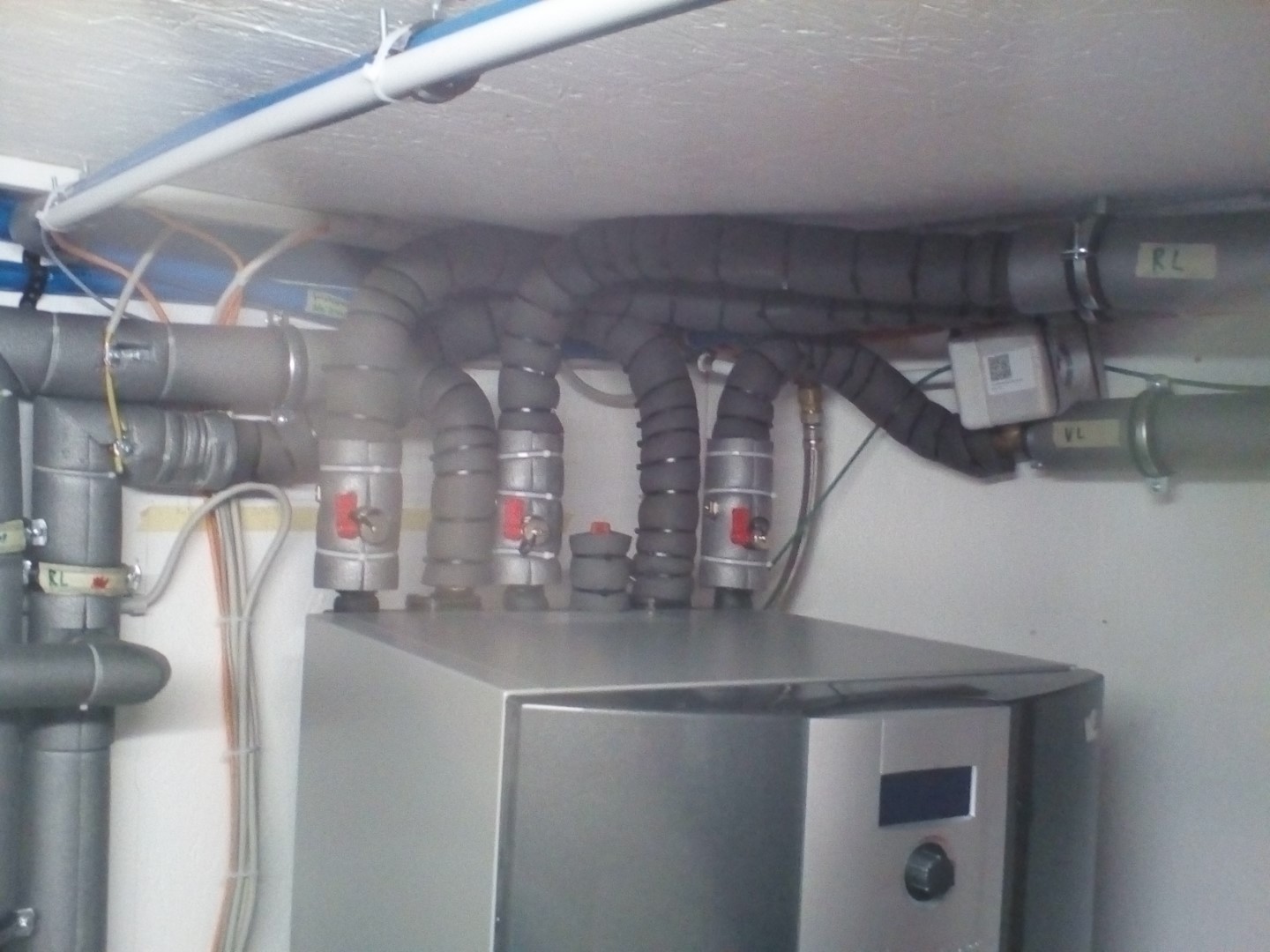

könnte auch beinächst aus einer Filmszene von Matrix stammen...
weiter geht's auf der gegenüberliegenden Seite

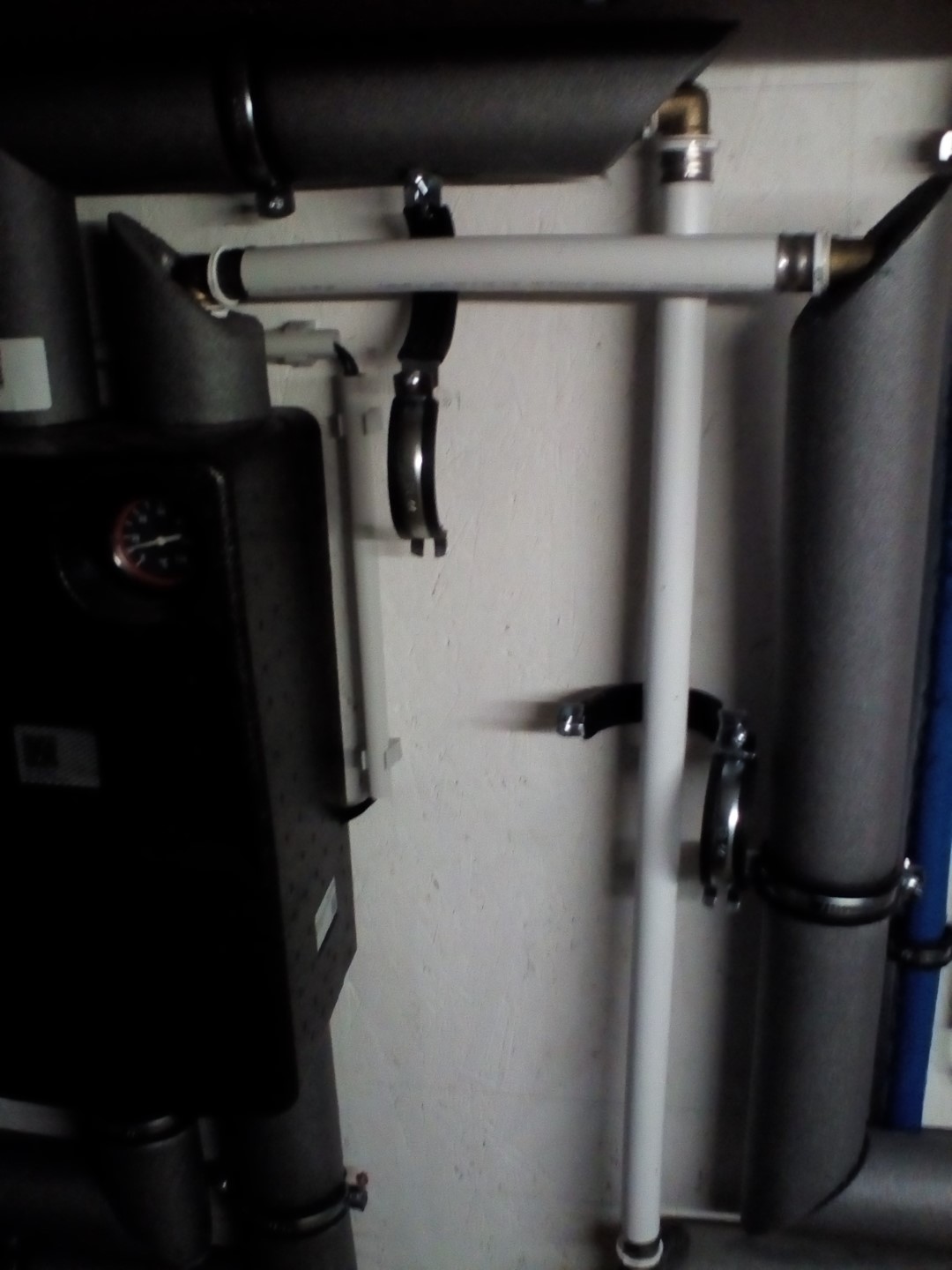

hier muss ein Überströmventil eingebaut werden, damit die Umwälzpumpe der Heizkörper - sollten alle Thermostatventile abgedreht sein - nicht gegen einen unendlichen WIderstand arbeitet und schließlich kaputt geht

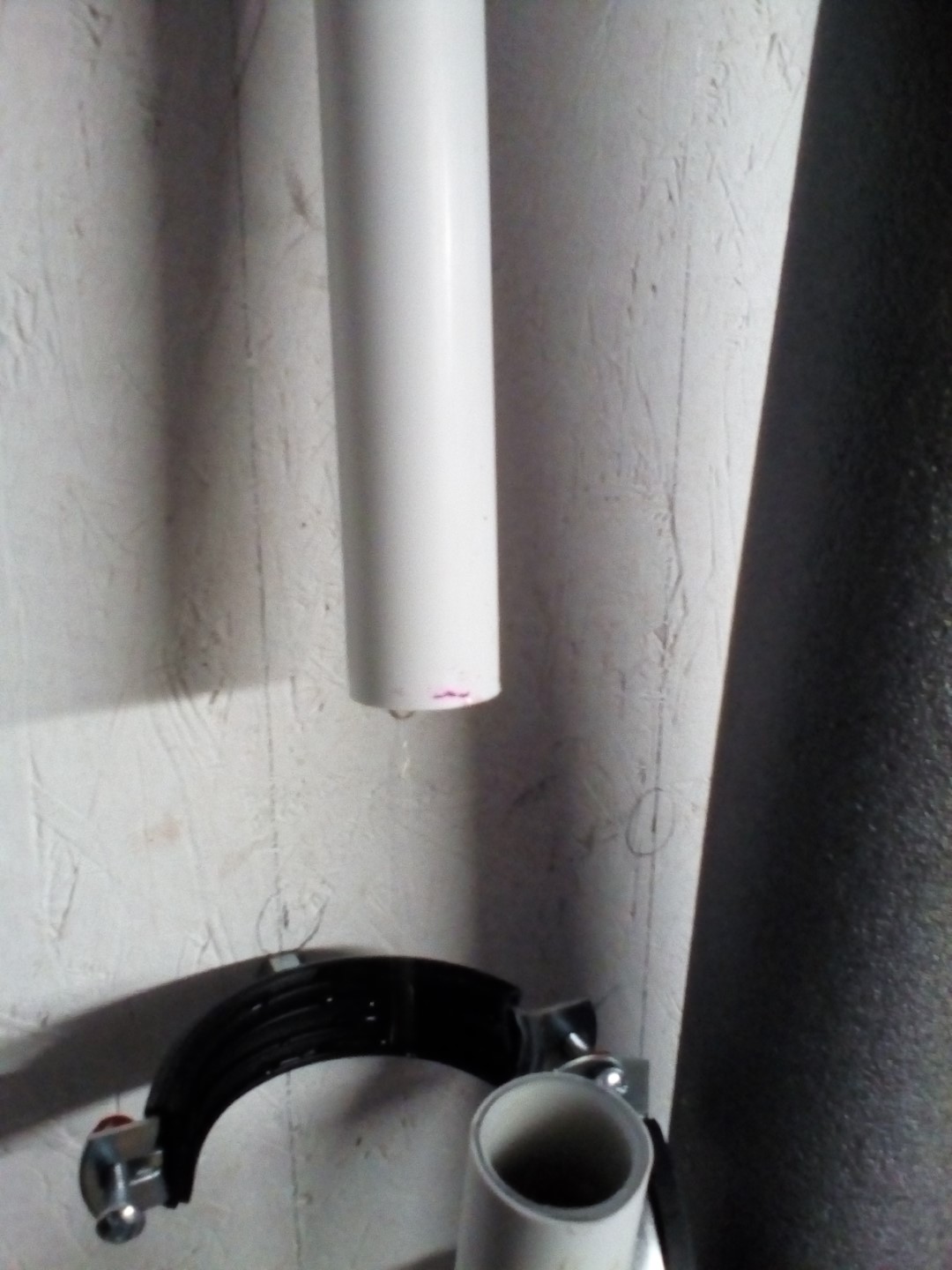

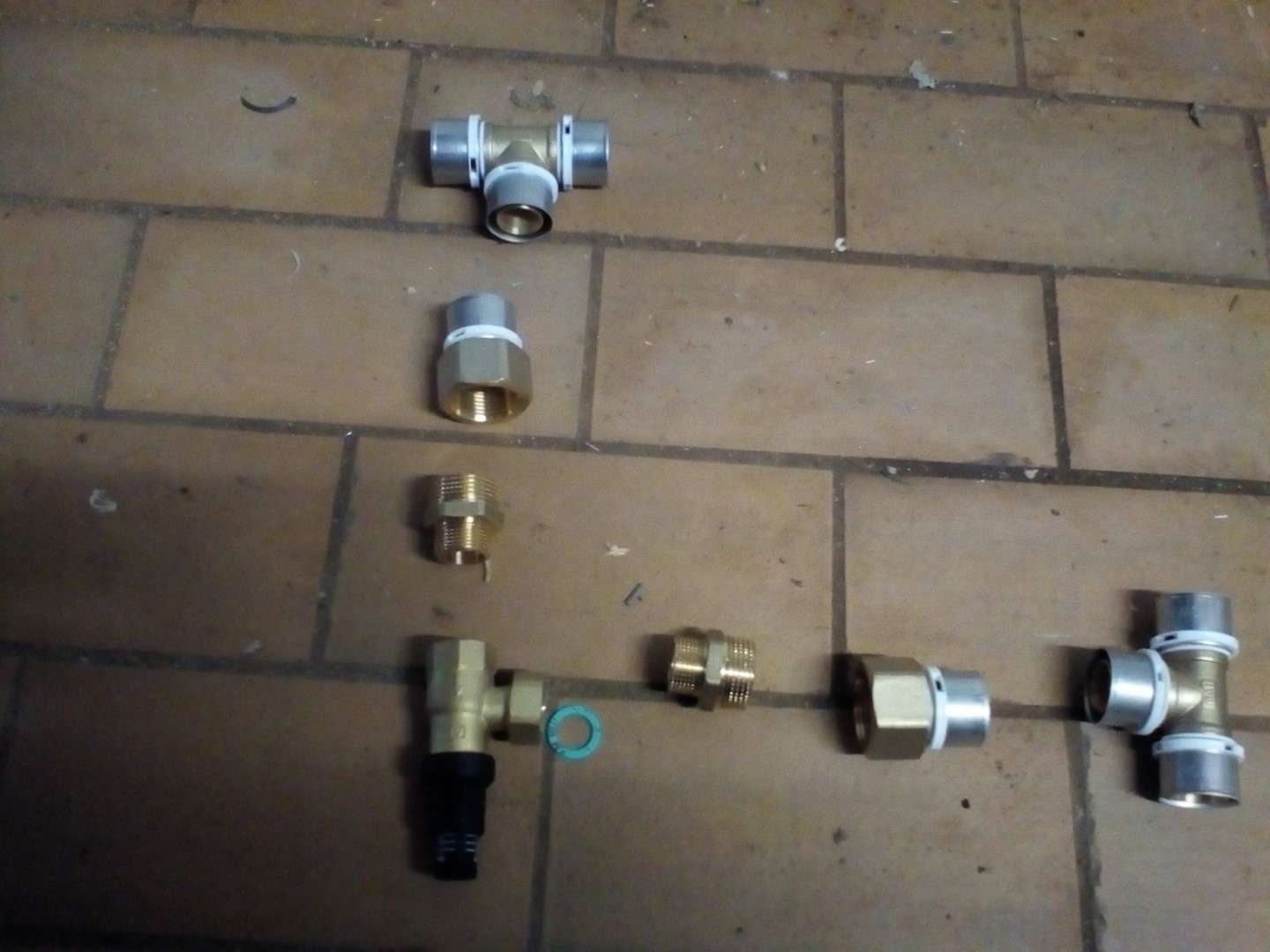

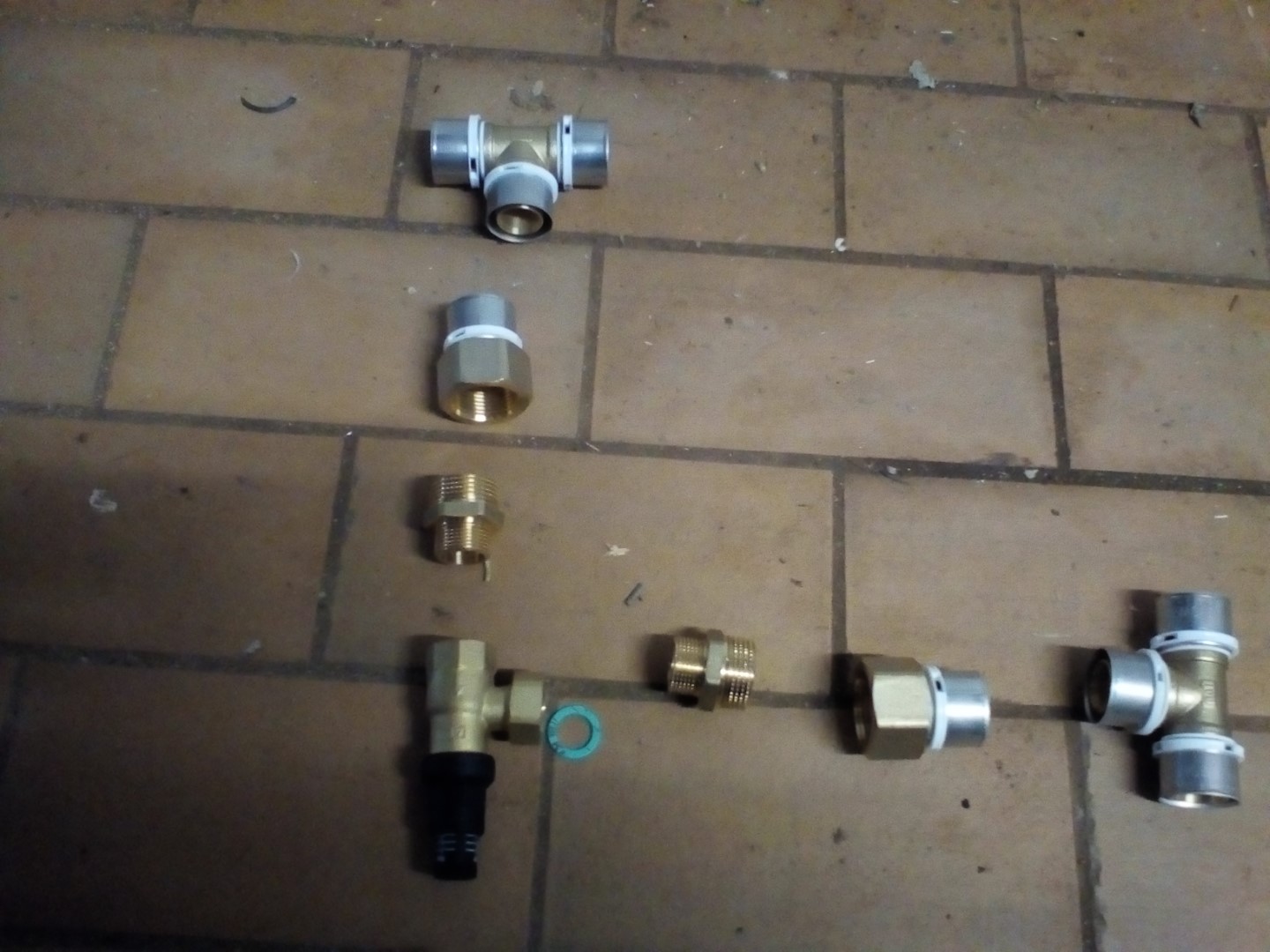

"Vorbauen" der Einzelteile um zu sehen, ob auch alles da ist, bevor ich die Rohrleitung auseinanderschneide

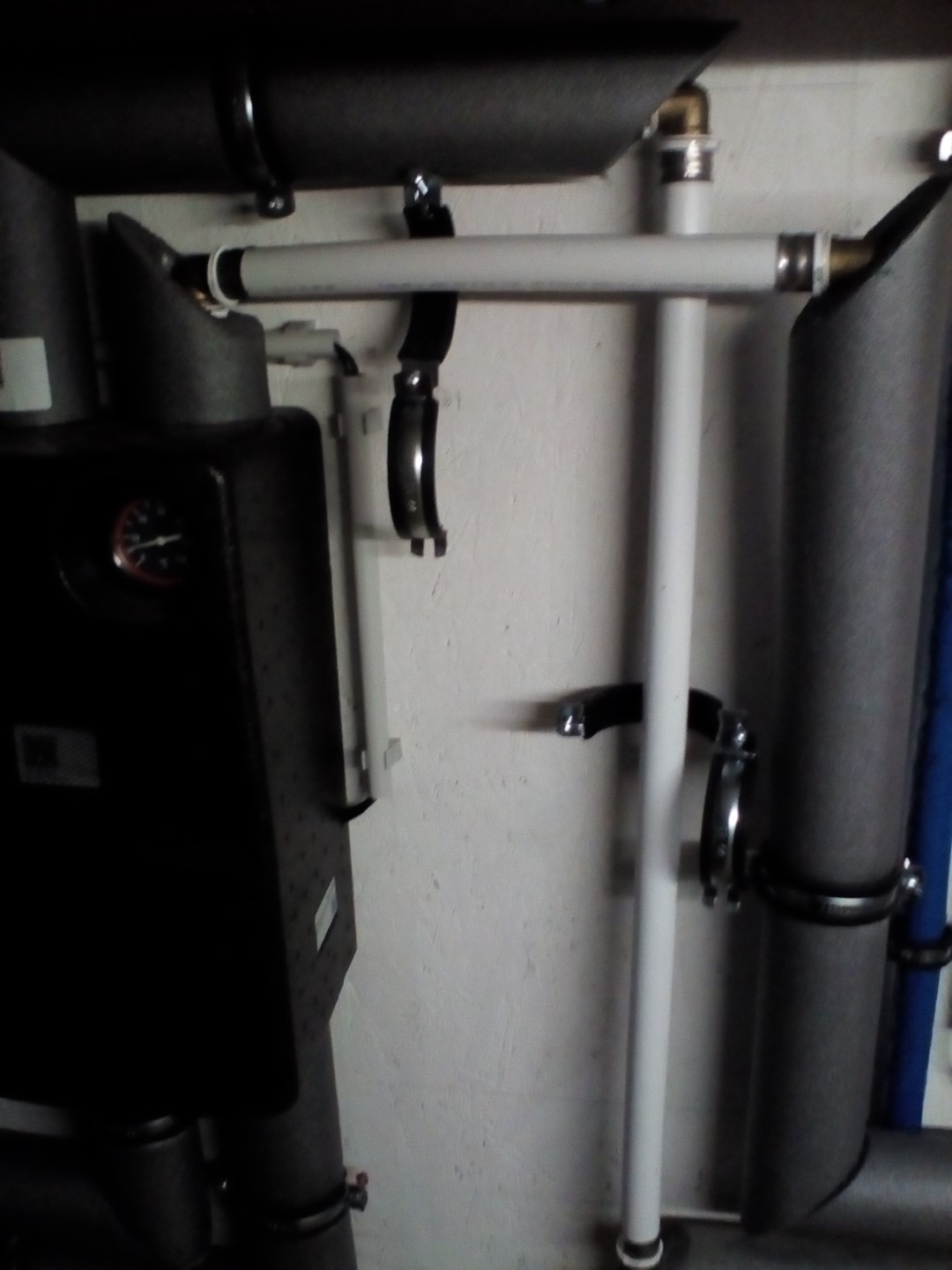

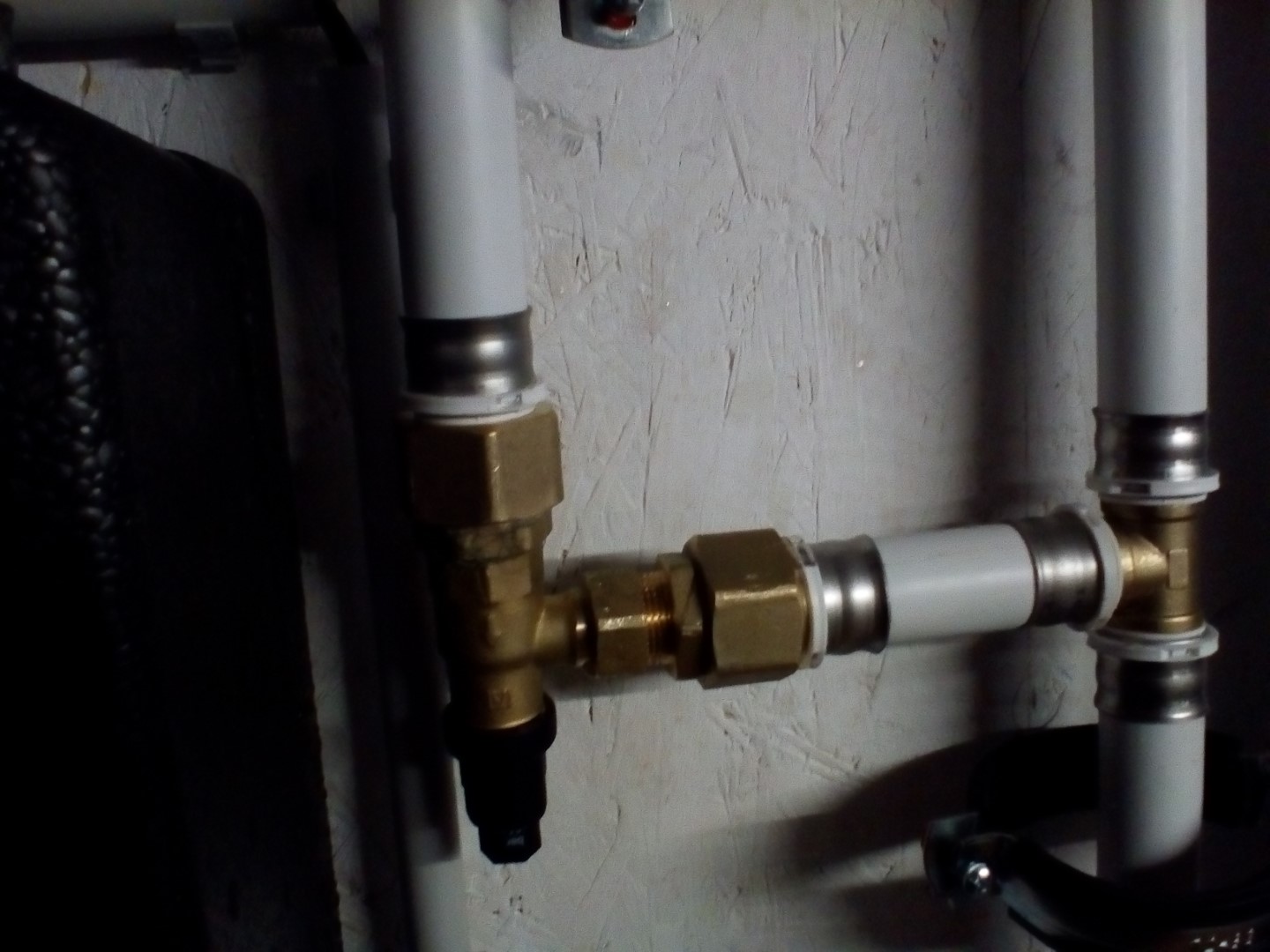

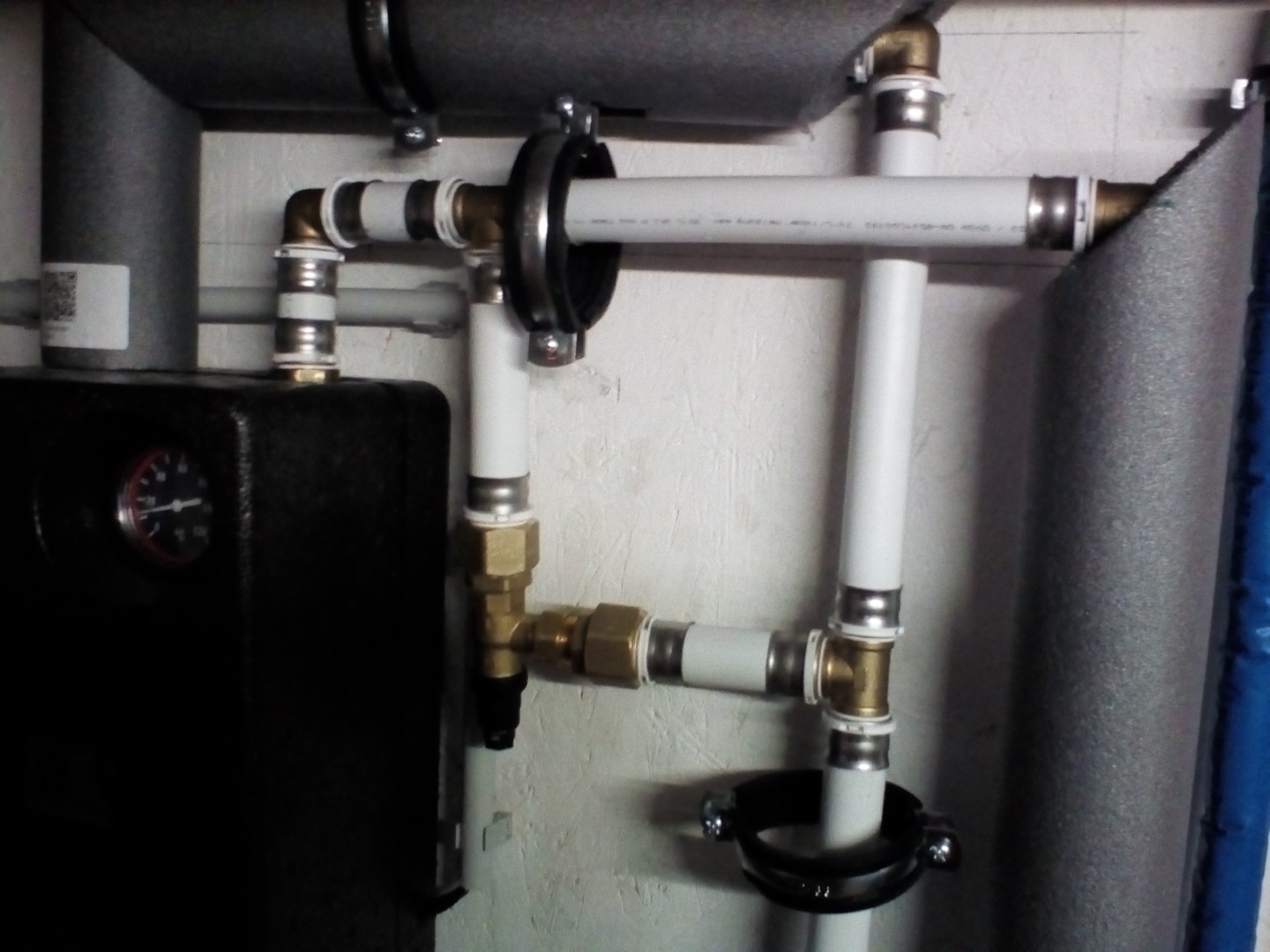

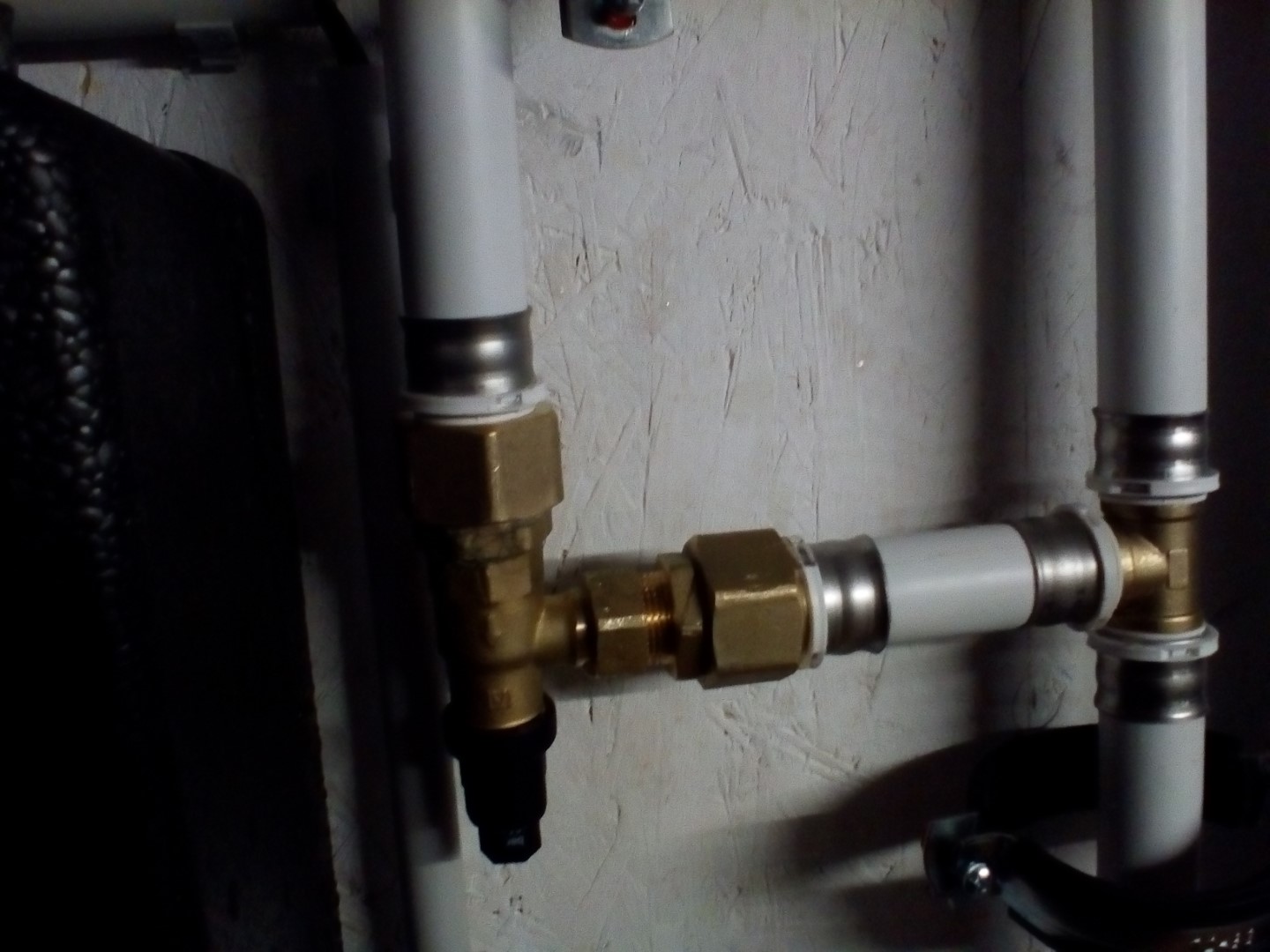

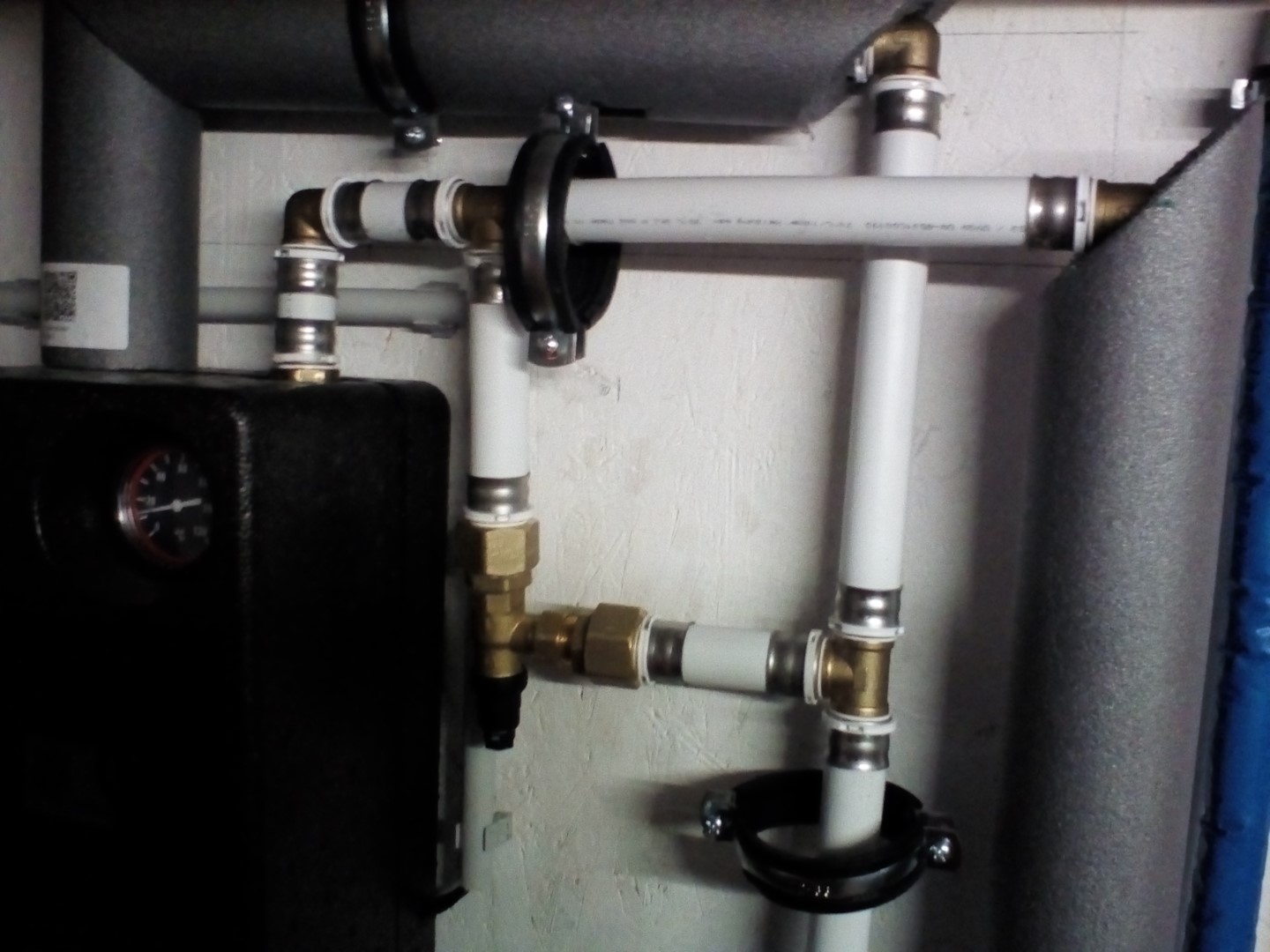

so, jetzt gibt es quasi einen Bypass, der ab 0,5 Bar Druckdifferenz (manuell einstellbar) geöffnet wird
bevor es an die Isolierung geht wird die Wärmepumpe wieder befüllt, damit sie wieder laufen und kann und die Heizkörper wieder funktionieren

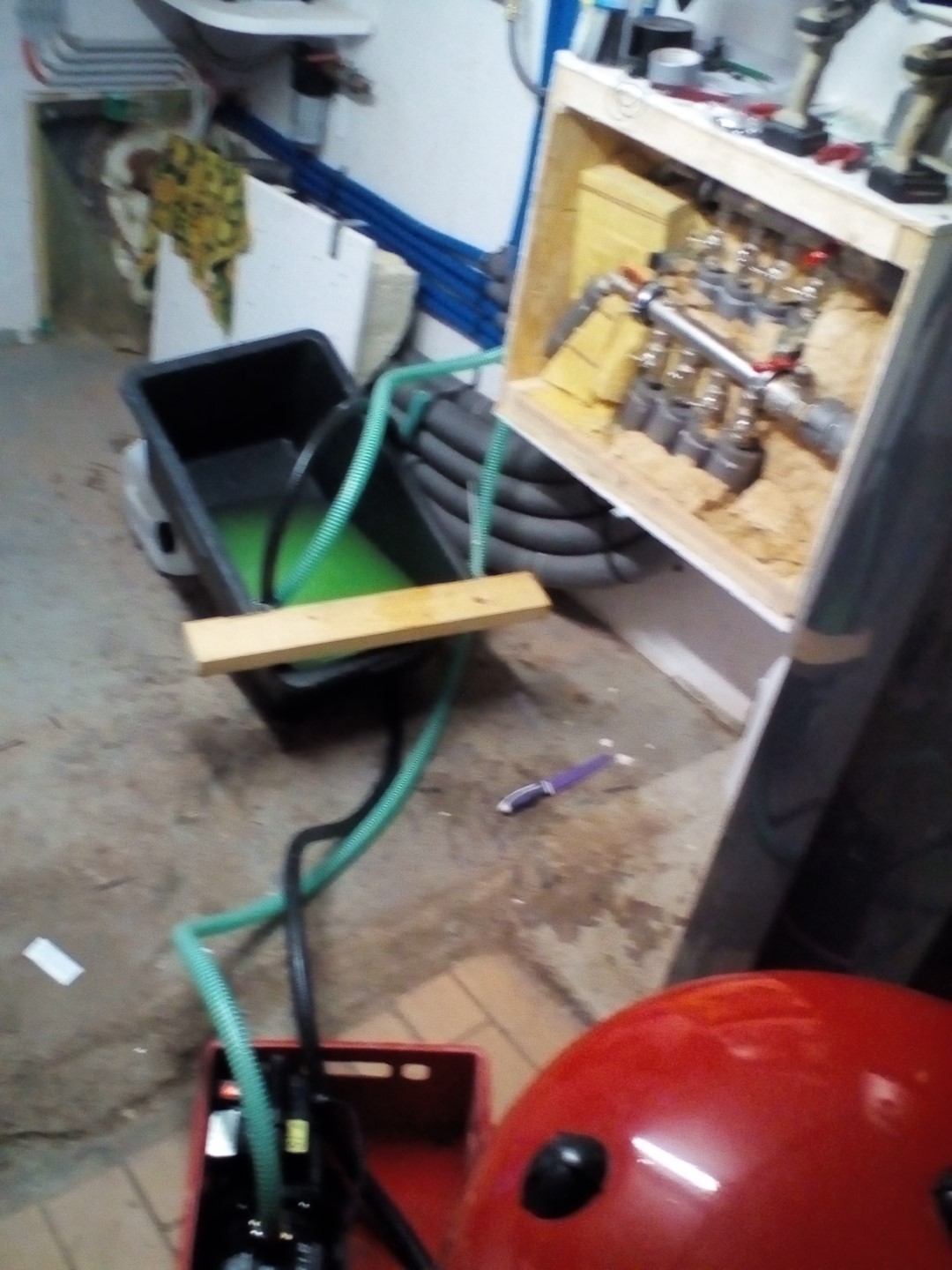

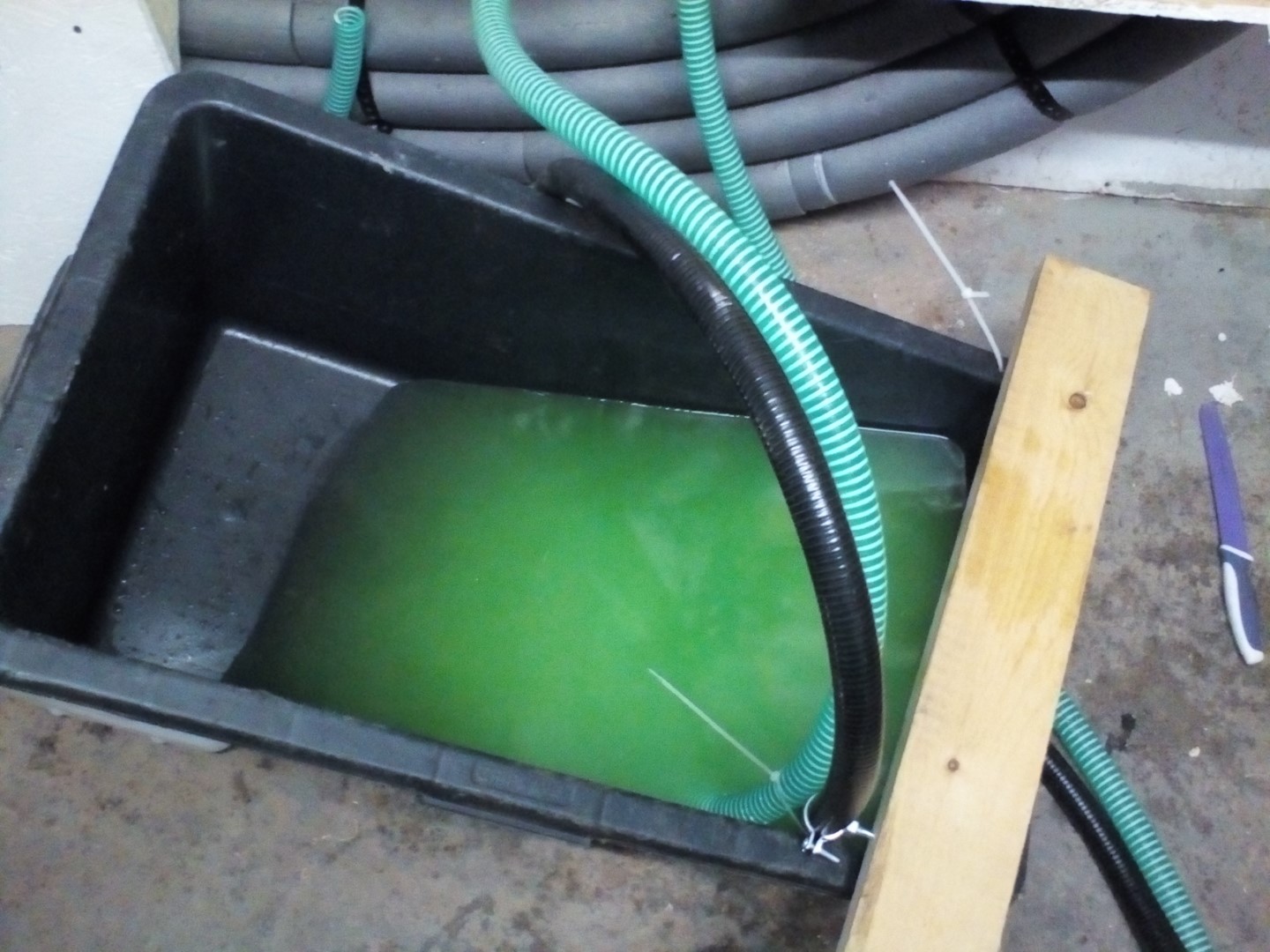

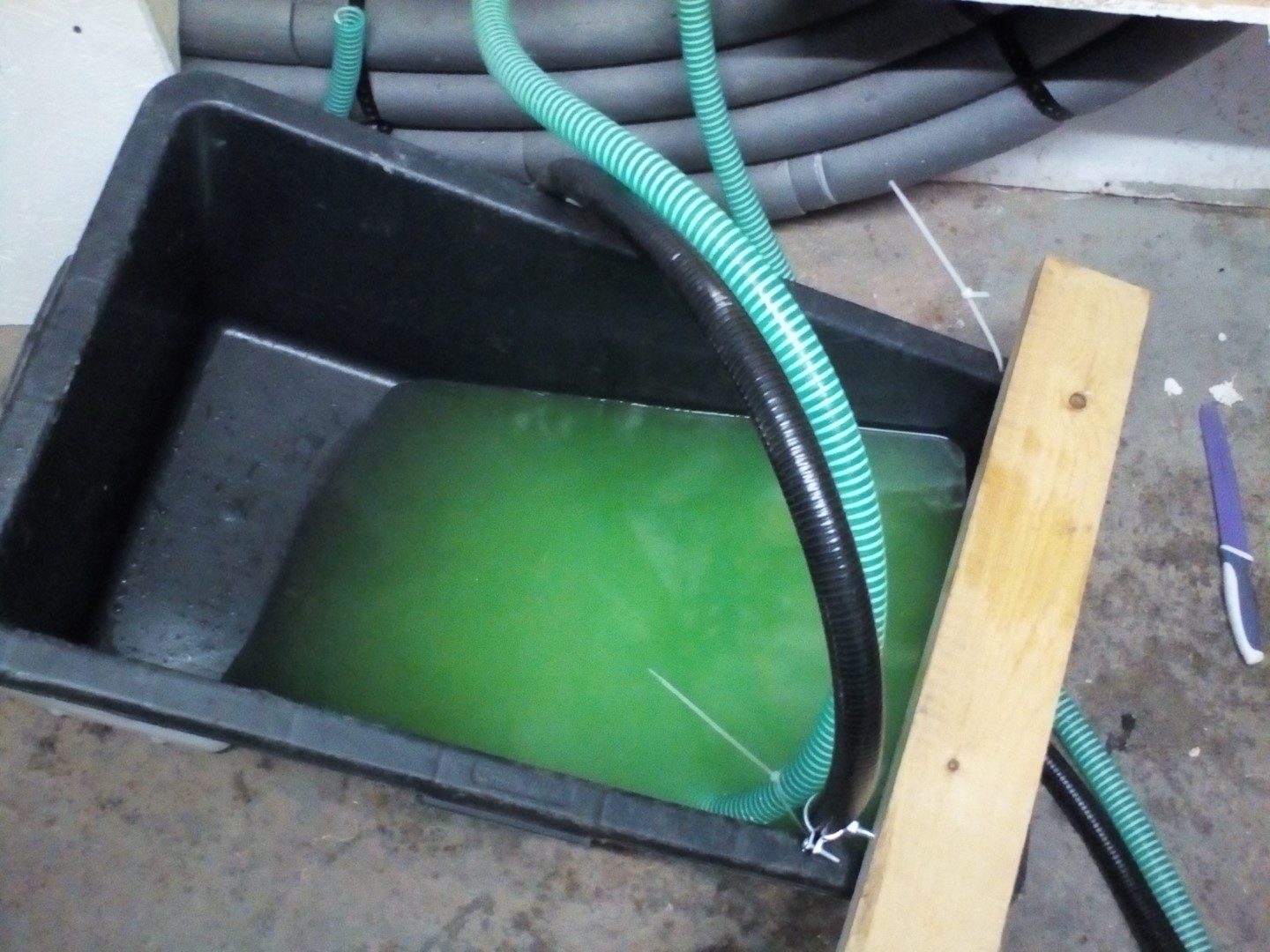

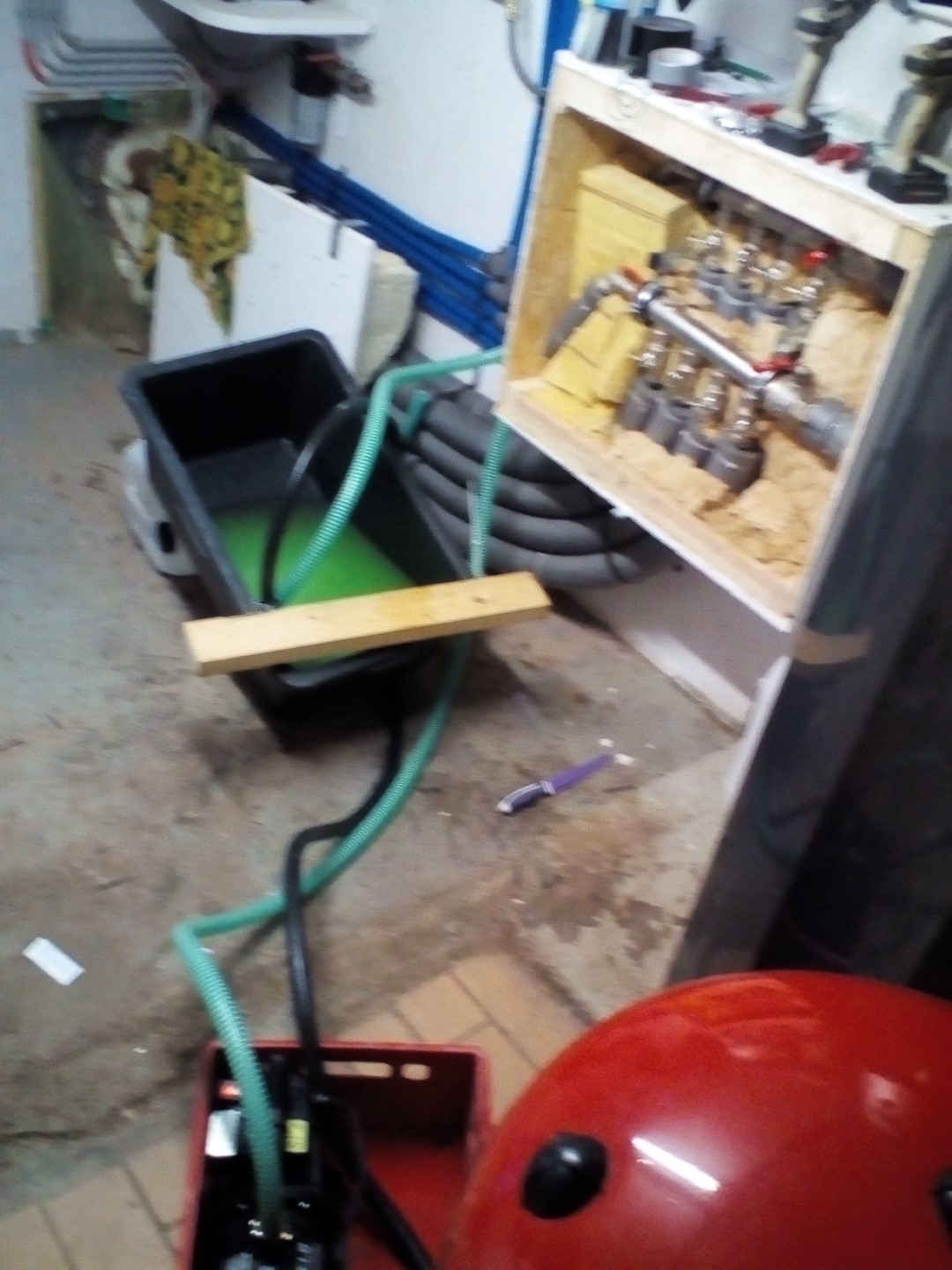

bekanntes Prozedere: mit der Gartenpumpe die Soleflüssigkeit inkl. Frostschutz einfüllen und ein paar Runden umwälzen lassen, damit die Luft ehntweichen kann.
Danach wird die WP wieder gestartet.

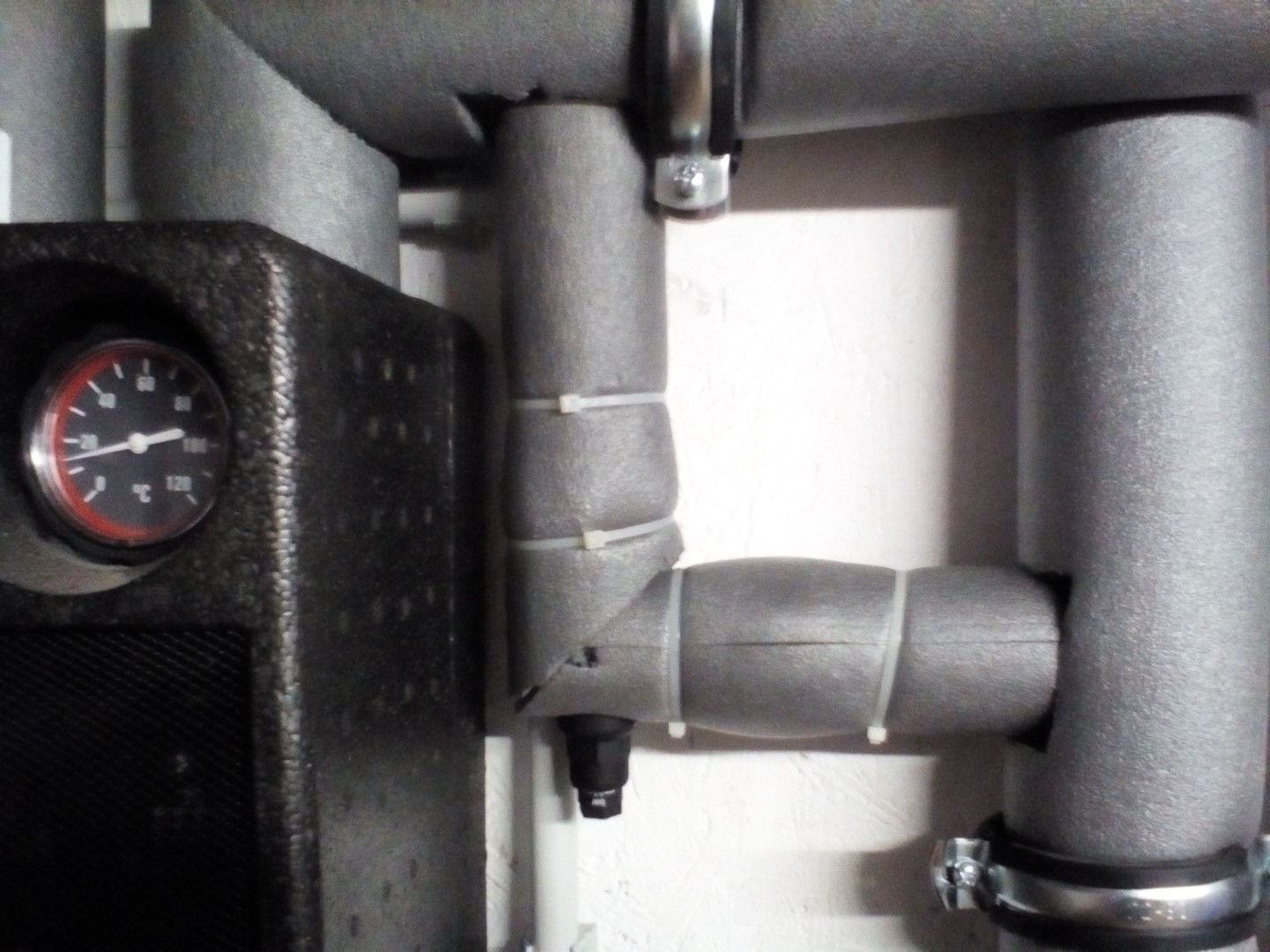

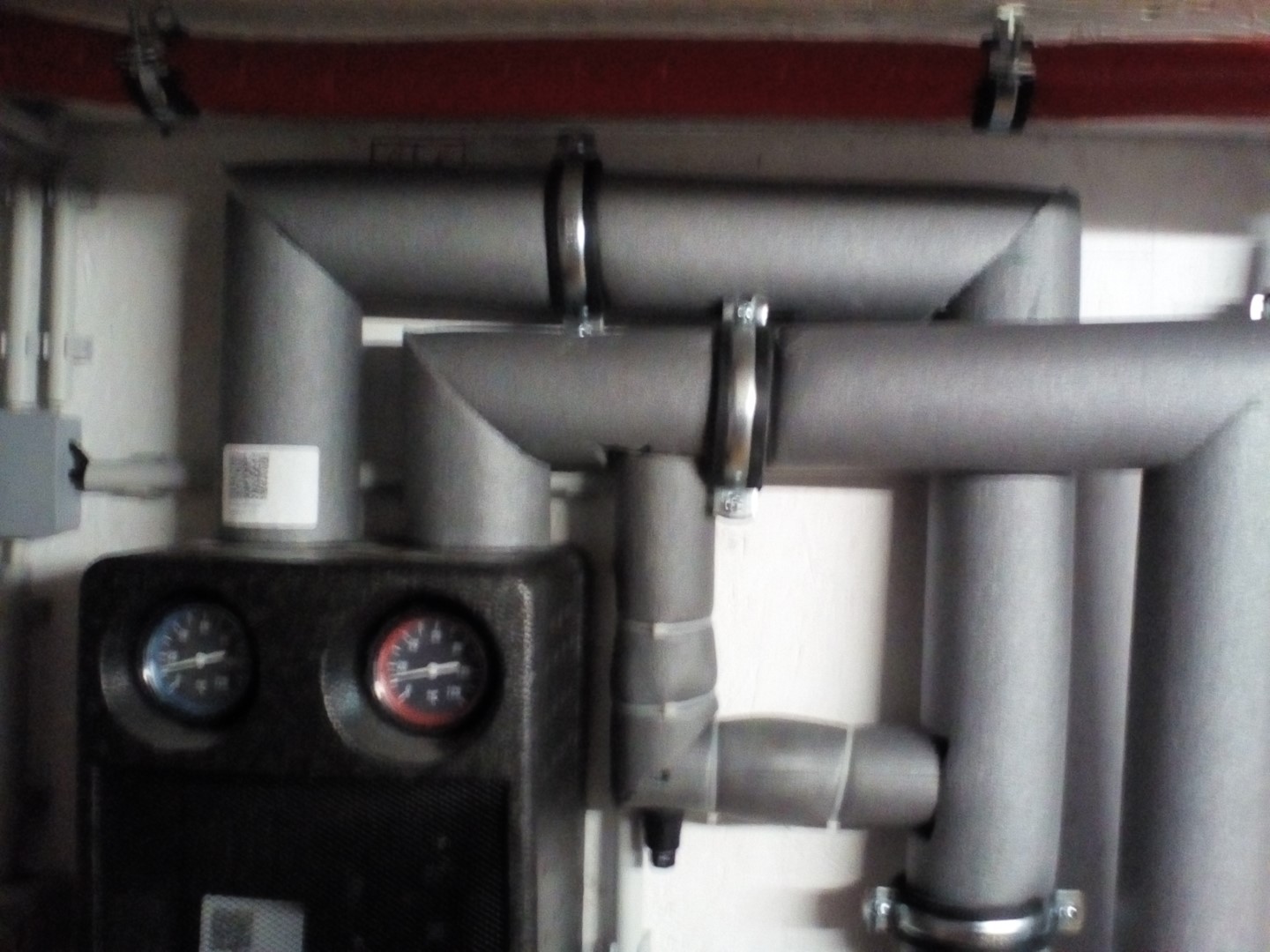

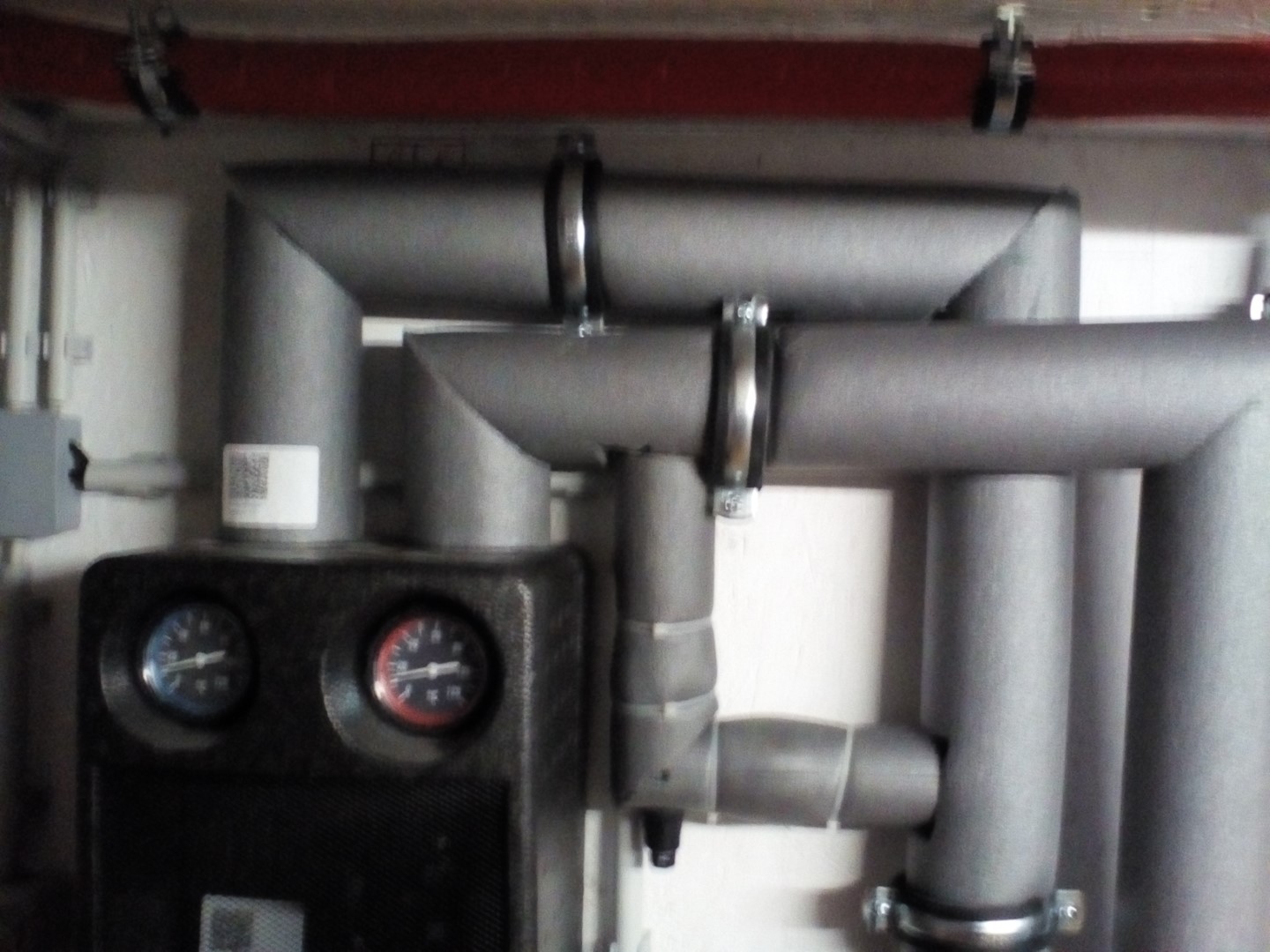

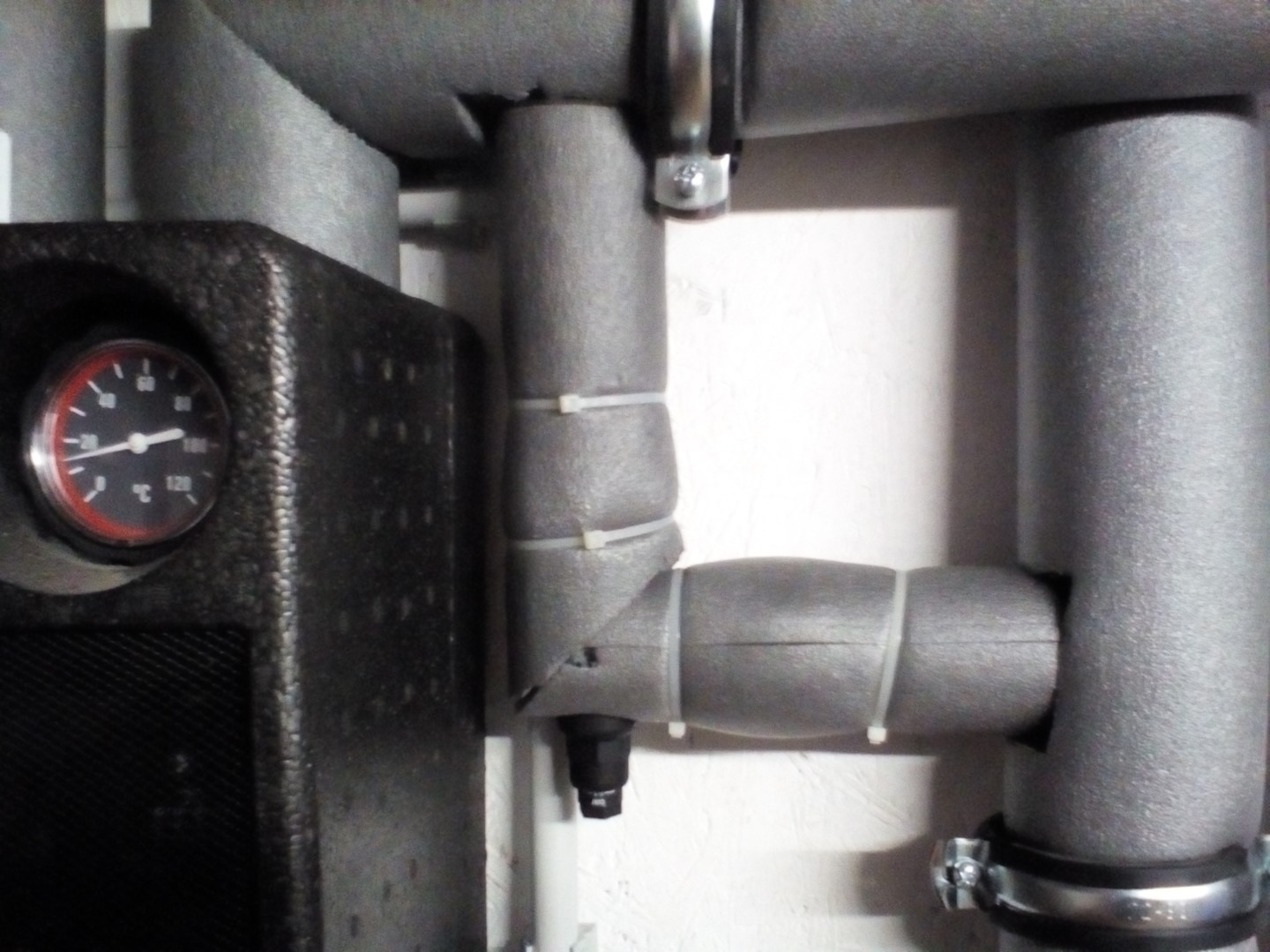

fertig isoliertes Überströmventil

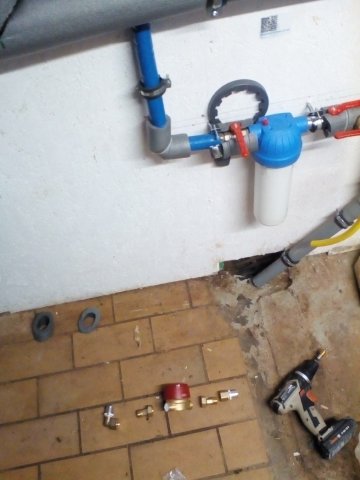

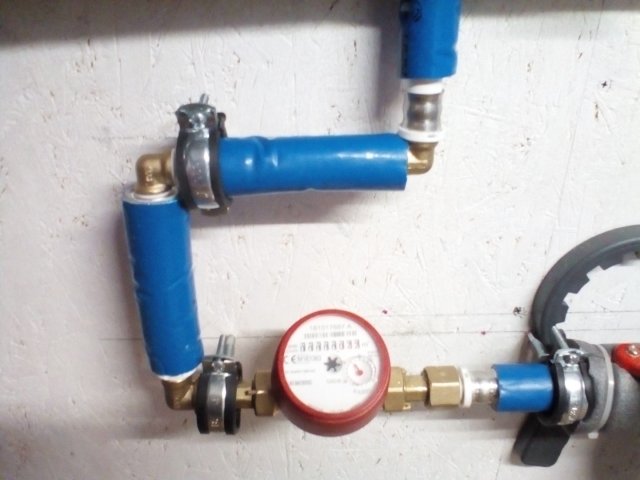

weiter geht's ein Stück weiter unten, bei der automatischen Heizungsbefüllung. Hier möchte ich einen Wasserzähler einbauen um zu sehen, wieviel Wasser nachgefüllt wurde. Auch weil die Mischbettharz-Patrone nur rund 200 Liter VE Wasser produzieren kann, bevor sie getauscht werden muss

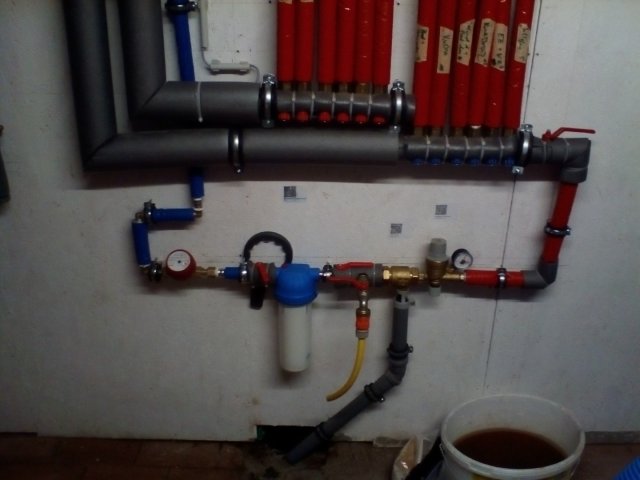

fertig - von links / oben kommt das Frischwasser an, durchläuft 1. Zähler 2. Filterpatrone 3. Durchflussbegrenzer samt Rückschlagventil 4. Systemtrenner 5. automatische Nachbefüllung 6. geht in das Heizungssystem

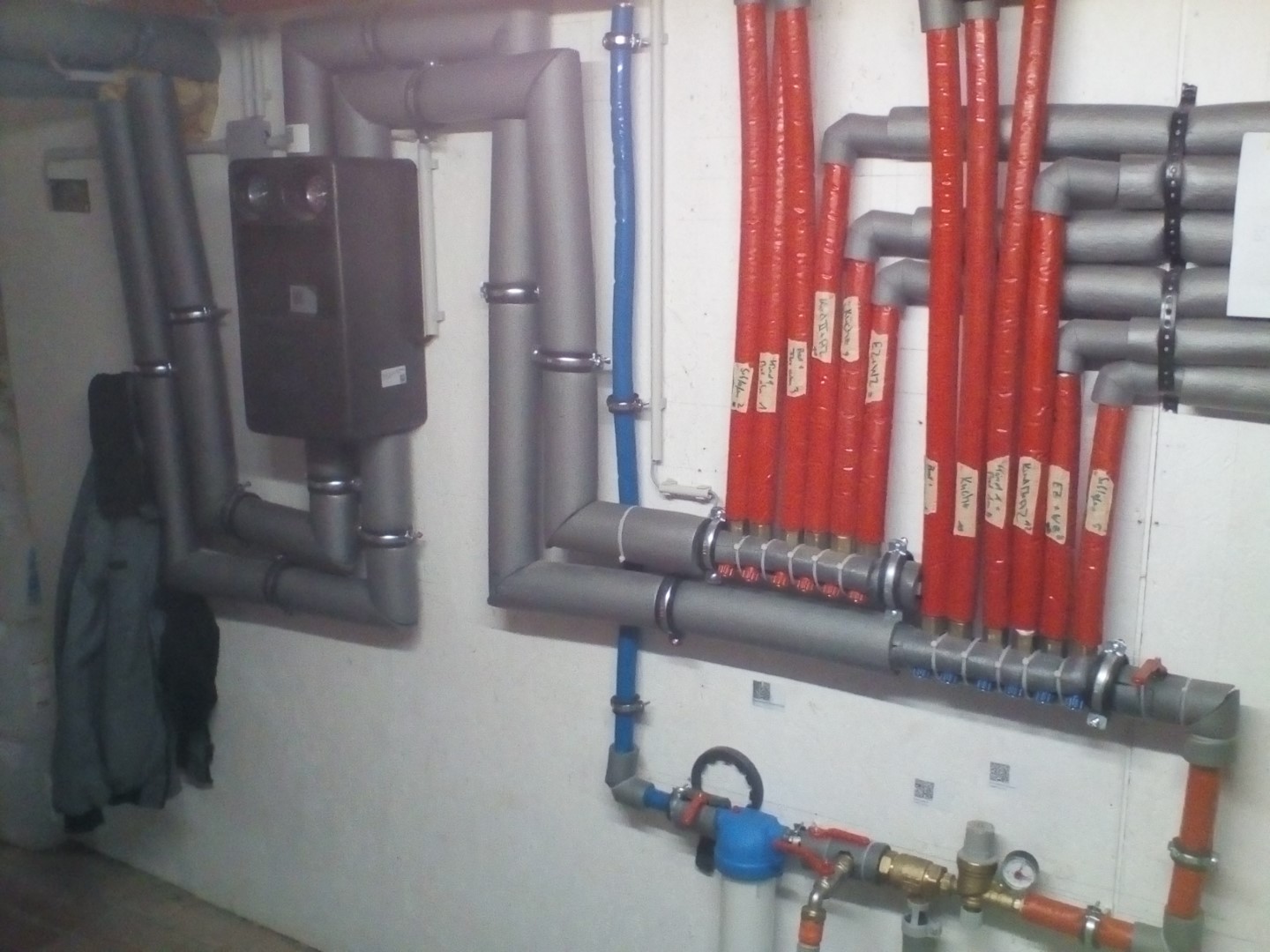

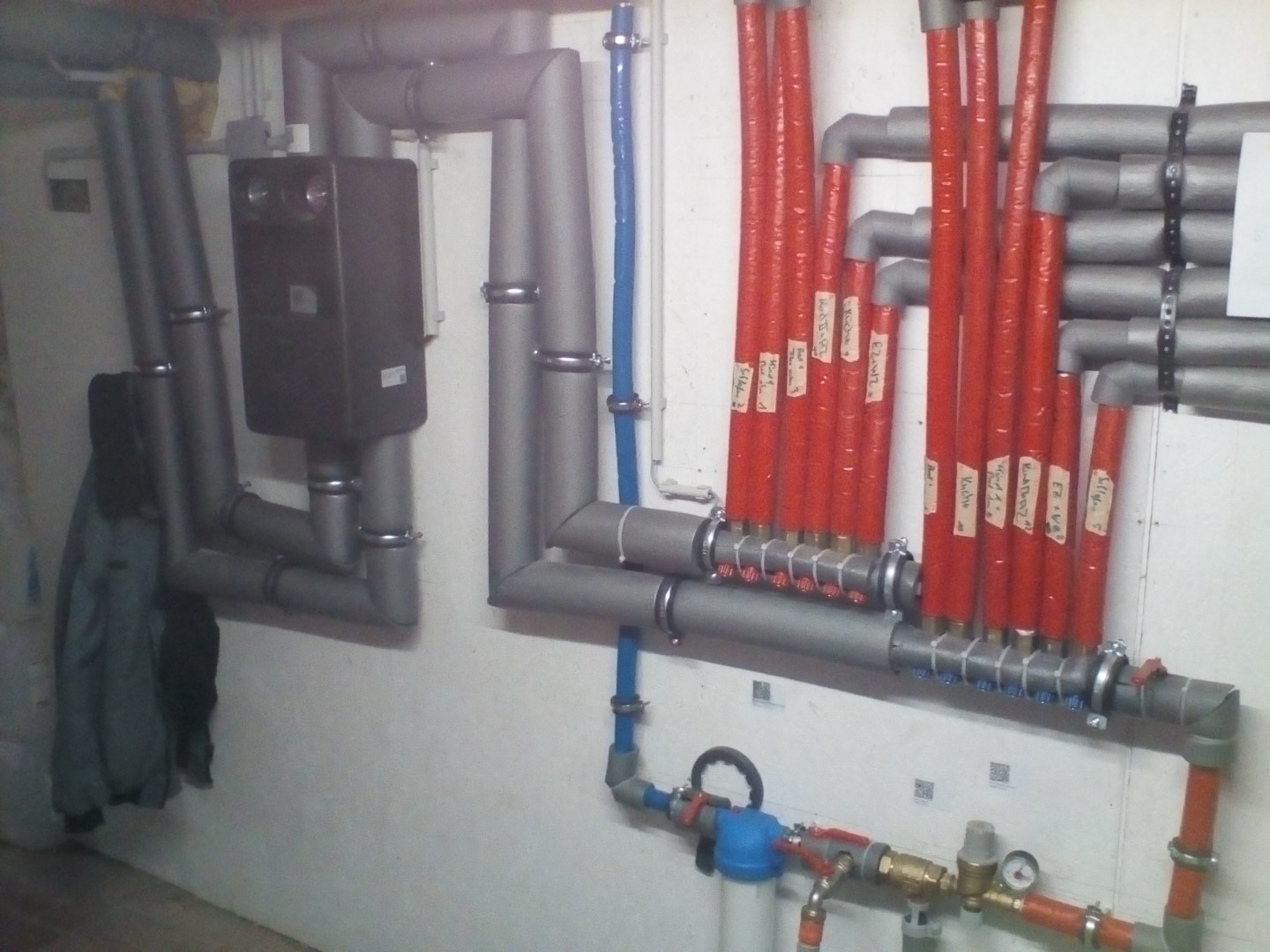

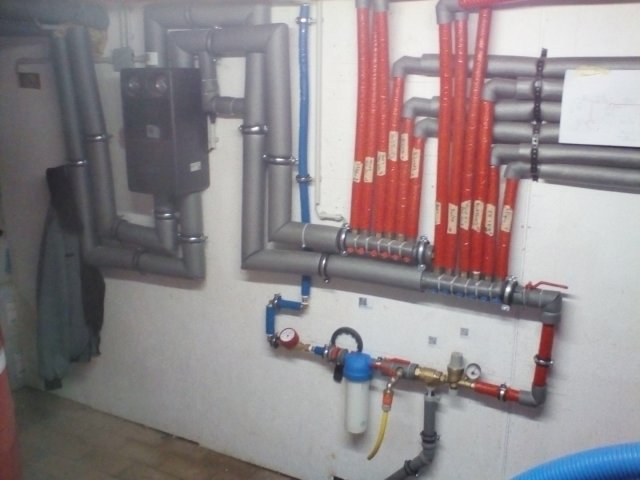

die komplette Heizkreisinstallation auf einen Blick
Damit wären nun alle notwendigen Änderungen an der Wärmepumpe und der Hydraulik durchgeführt
