Wir haben im Garten überall Hanglage, weswegen wir vor drei Jahren eine etwa 2m hohe Stützmauer gebaut haben und vor zwei Jahren eine Terrasse aufgeschüttet haben

Damit der, nun frisch krabbelnde, Nachwuchs nicht runterpurtzelt muss nun endlich ein Geländer her. Aber nicht irgendeines und erstrecht kein fertig gekauftes, sondern selbst gemacht soll es sein

eine Kombination aus Gabionen und Photovoltaik, also ein Geländer, das auch Strom erzeugt. Dazu noch mit Beleuchtung und zusätzlich begrünt.

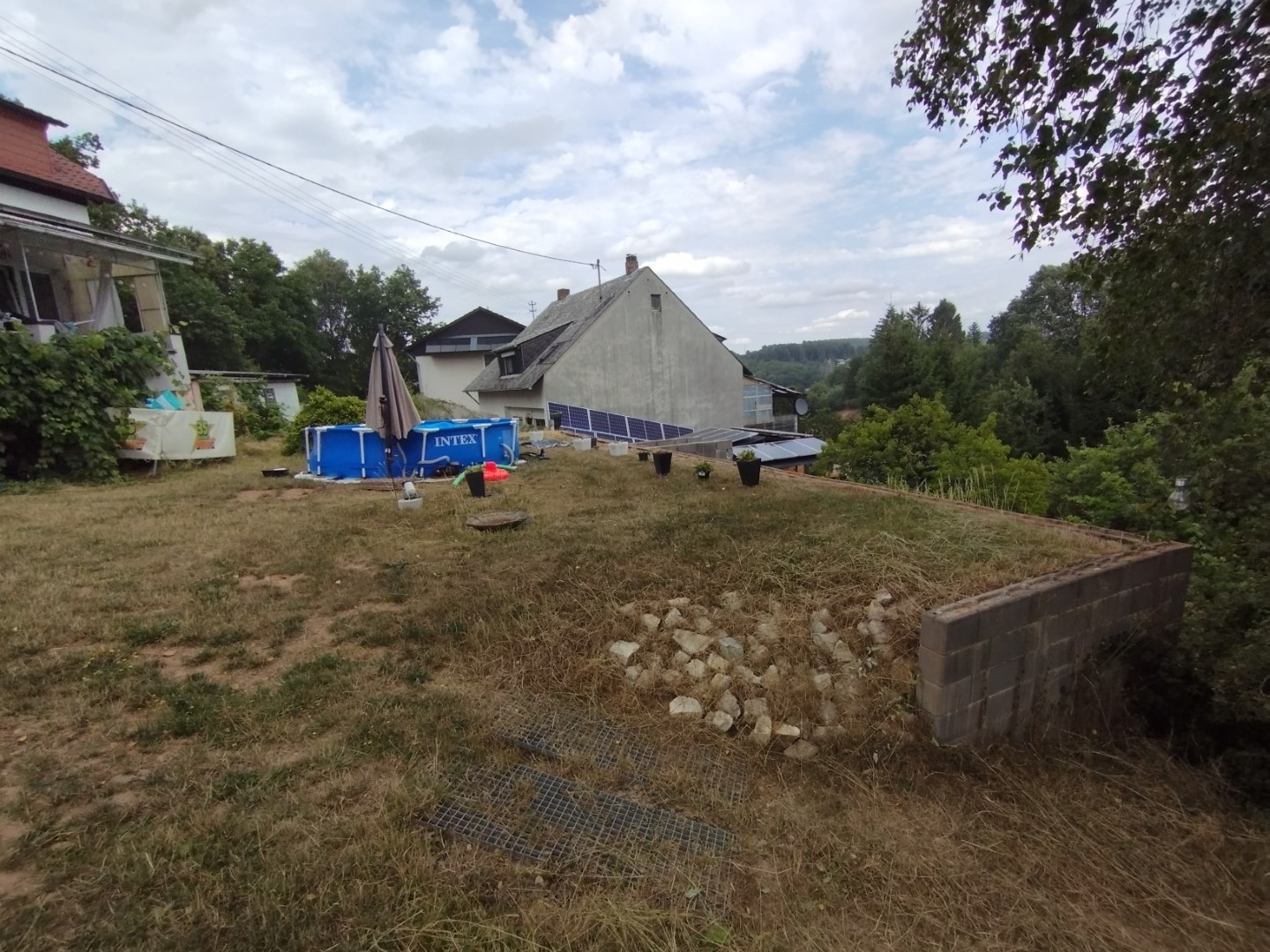

Spoiler:  so sieht es dann (fast) fertig aus, die Begrünung fehlt noch:

aber der Reihe nach.

Hier findest Du unsere bebilderte Dokumentation des Selbstbaus, geeignet um Schritt-für-Schritt alles nach zu bauen. Die benötigten Komponenten und Werkzeuge sind dazu immer genannt oder sogar verlinkt.



Inhaltsverzeichnis:

• 1. Stützmauer bauen (2021)
• 2. Terrasse aufschütten (2022)
• 3. Gabionen Solarzaun bauen
• 4. Photovoltaikmodule & Wechselrichter anschließen
• 5. Erweiterung mit einem Süd-Modul





3. Gabionen Solarzaun bauen

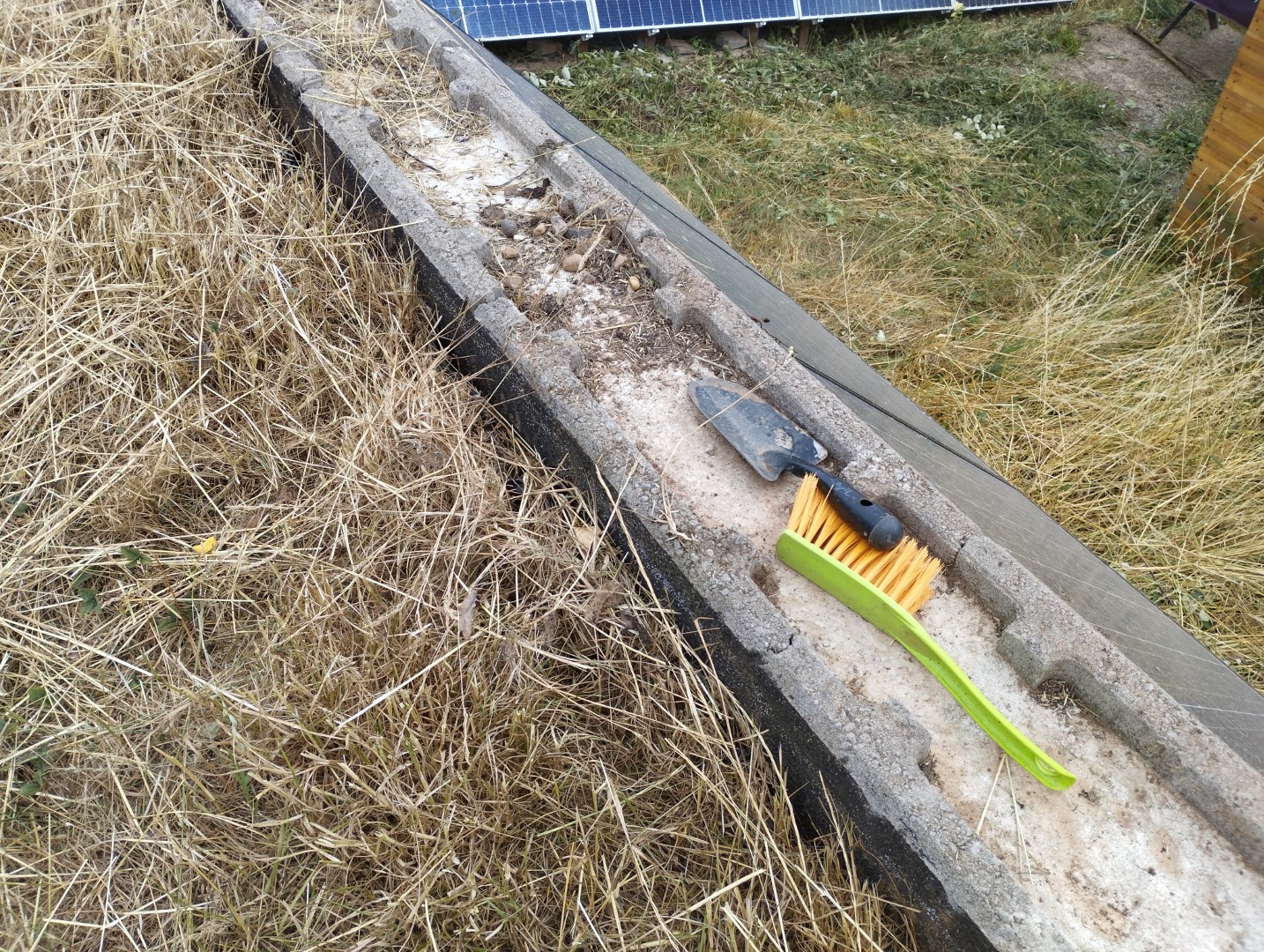

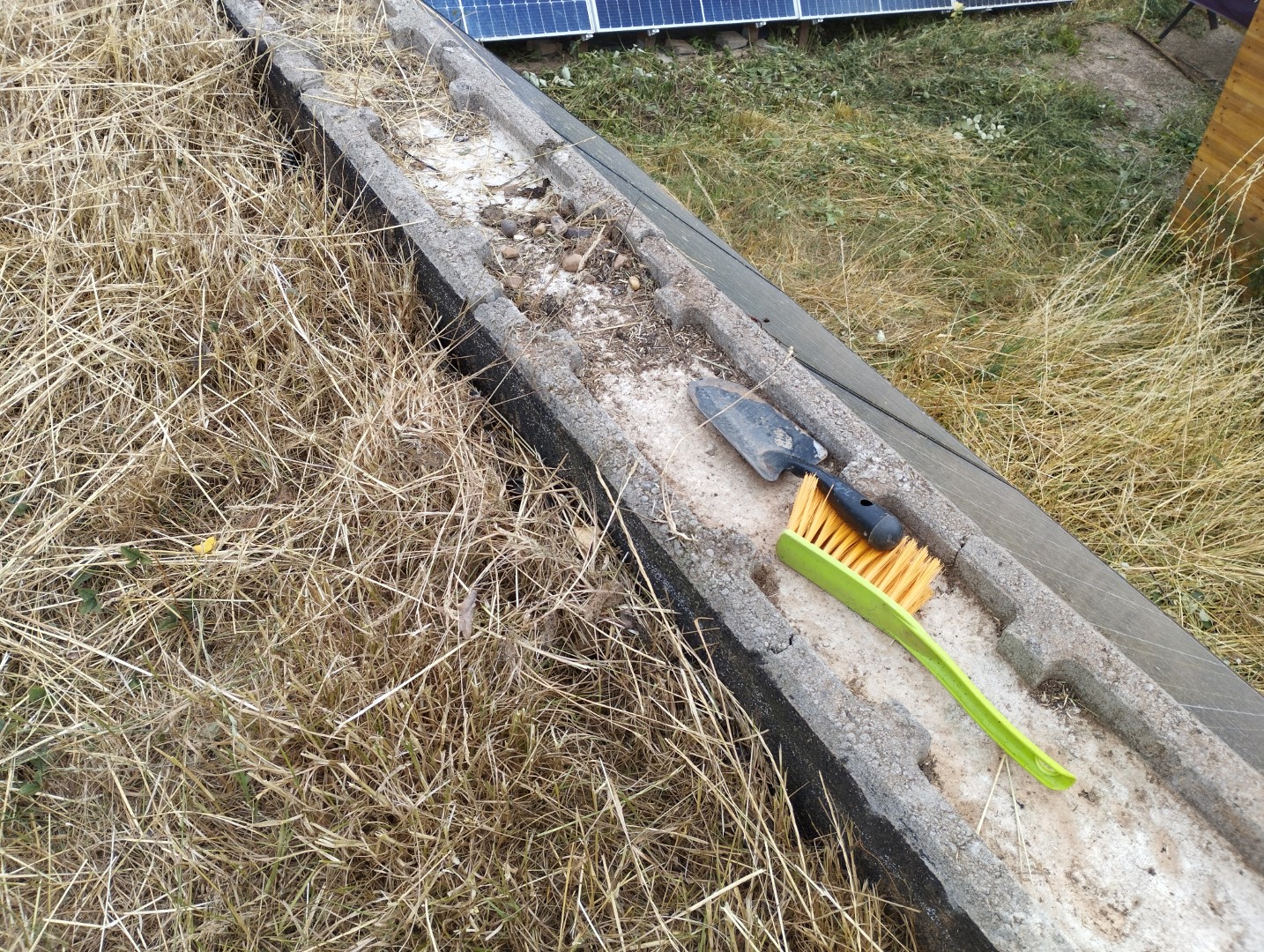

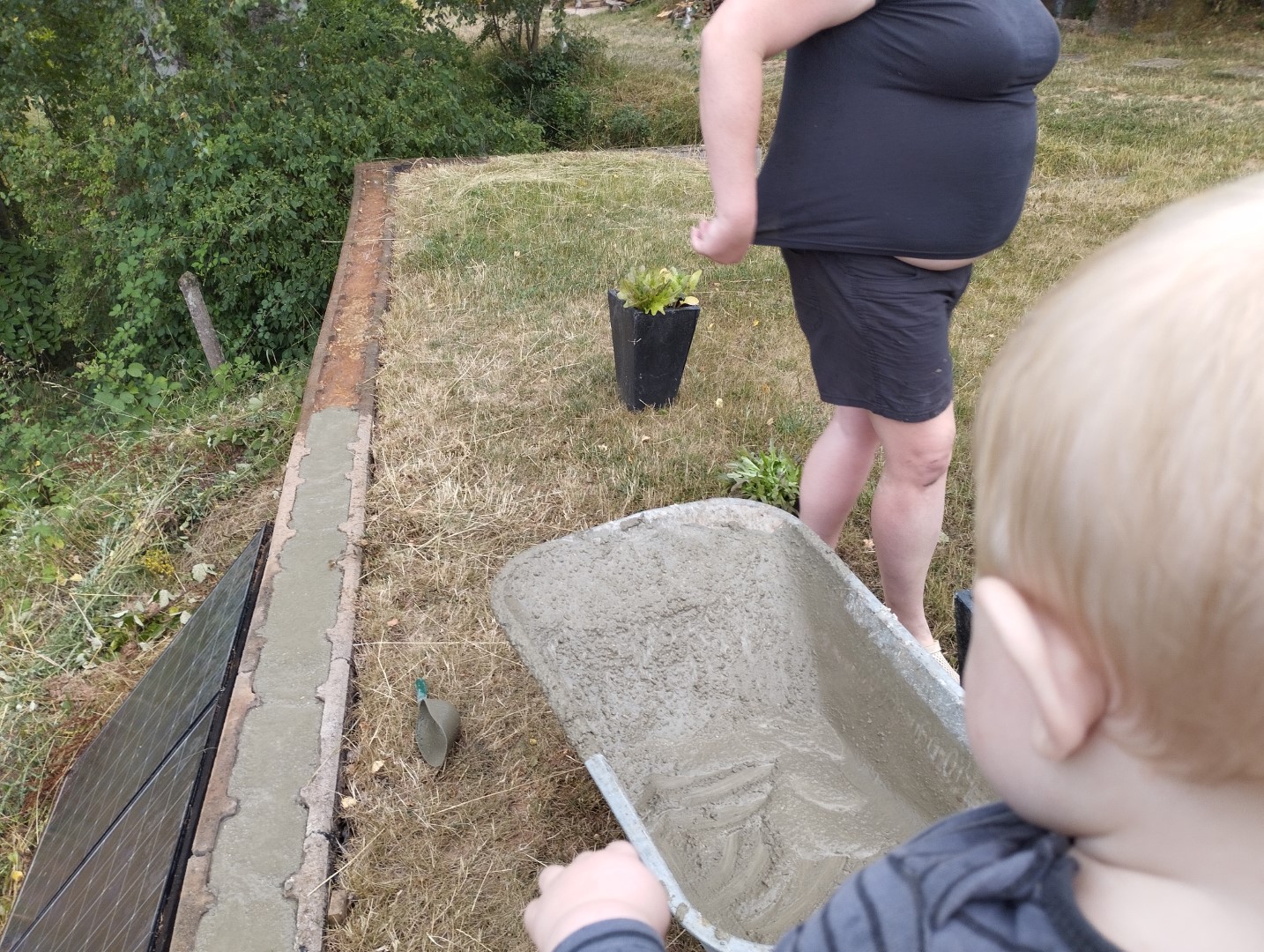

Zuerst gilt es, die oberste Mauerreihe zu säubern und mit Beton auszufüllen. Wir hatten die "damals" nicht ganz ausbetoniert weil wir zu dem Zeitpunkt noch nicht genau wussten, wie wir das Geländer machen sollen oder ob wir die Mauer höher ziehen werden.

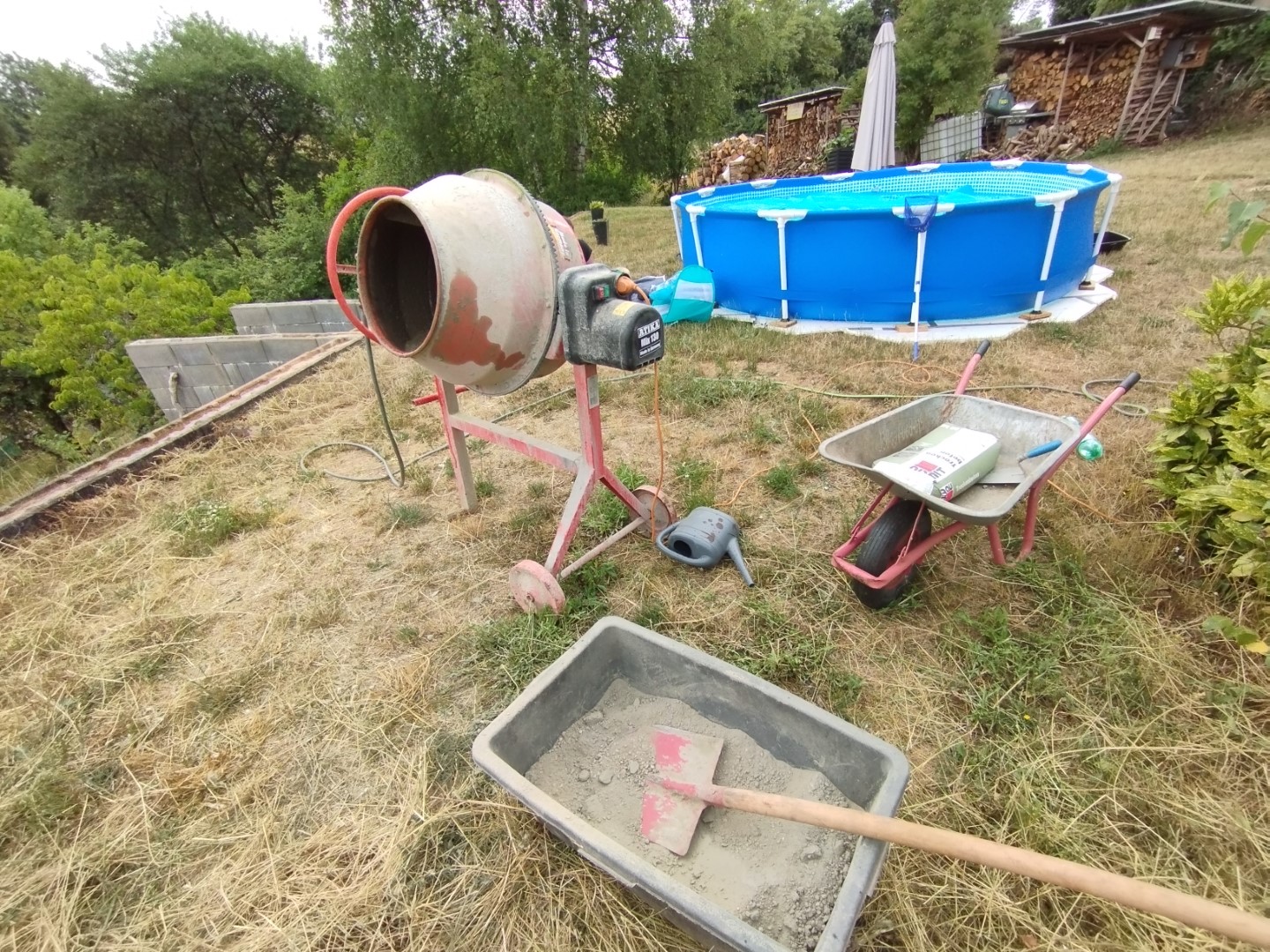

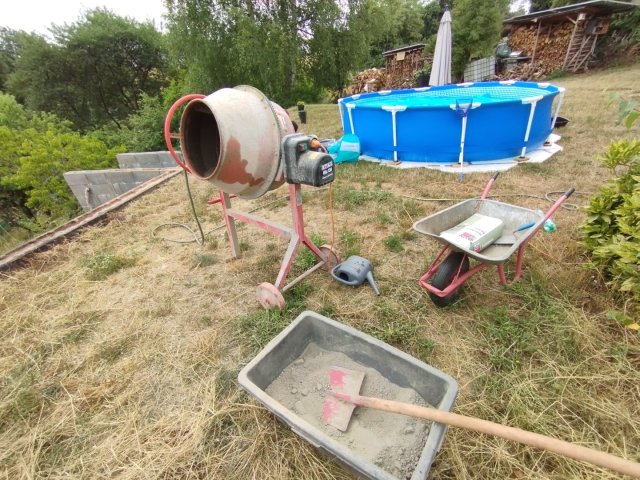

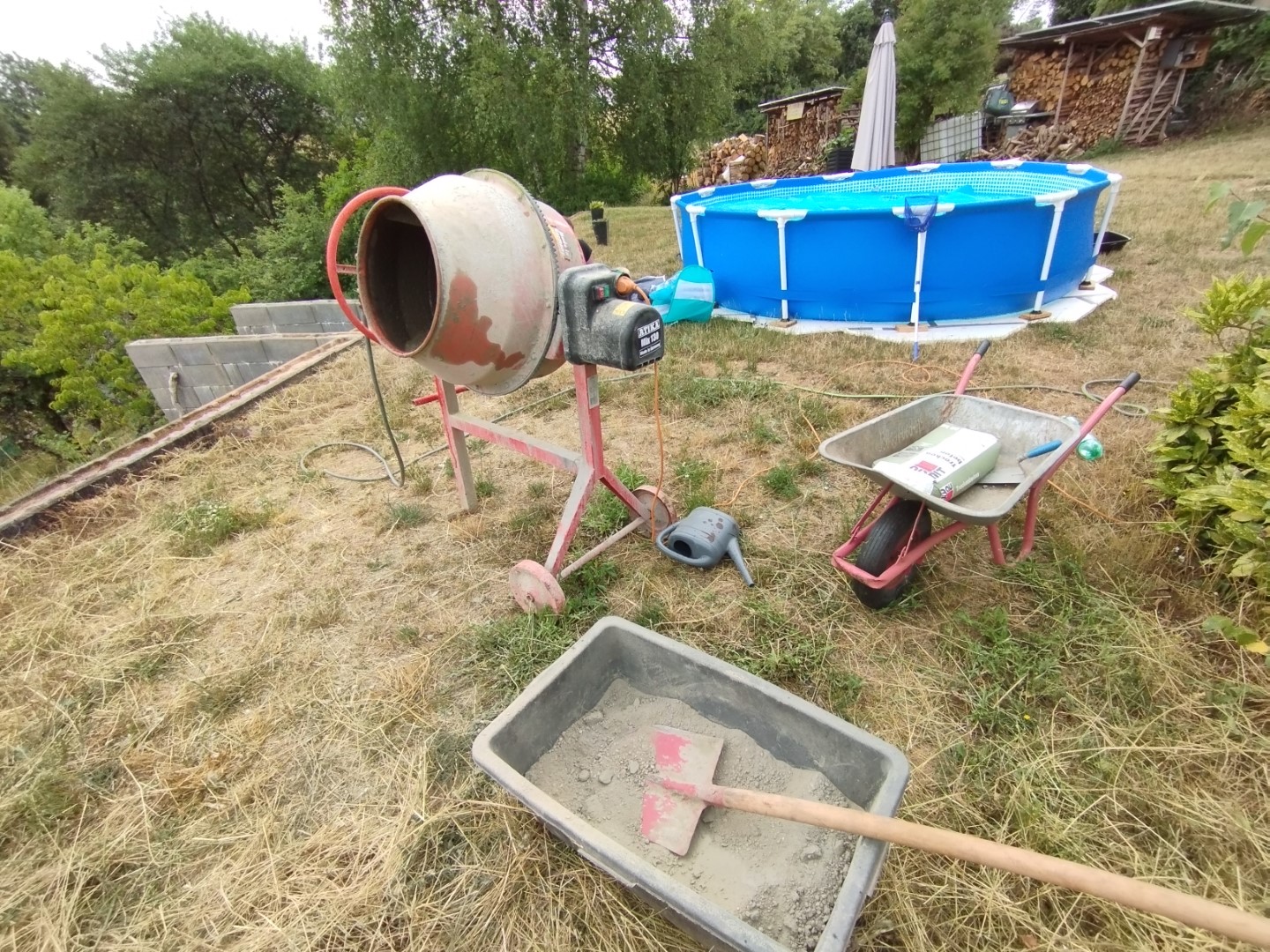

 vom letzten Projekt haben wir noch ein paar Sack Fertig-Mörtel übrig, die werden nun benutzt

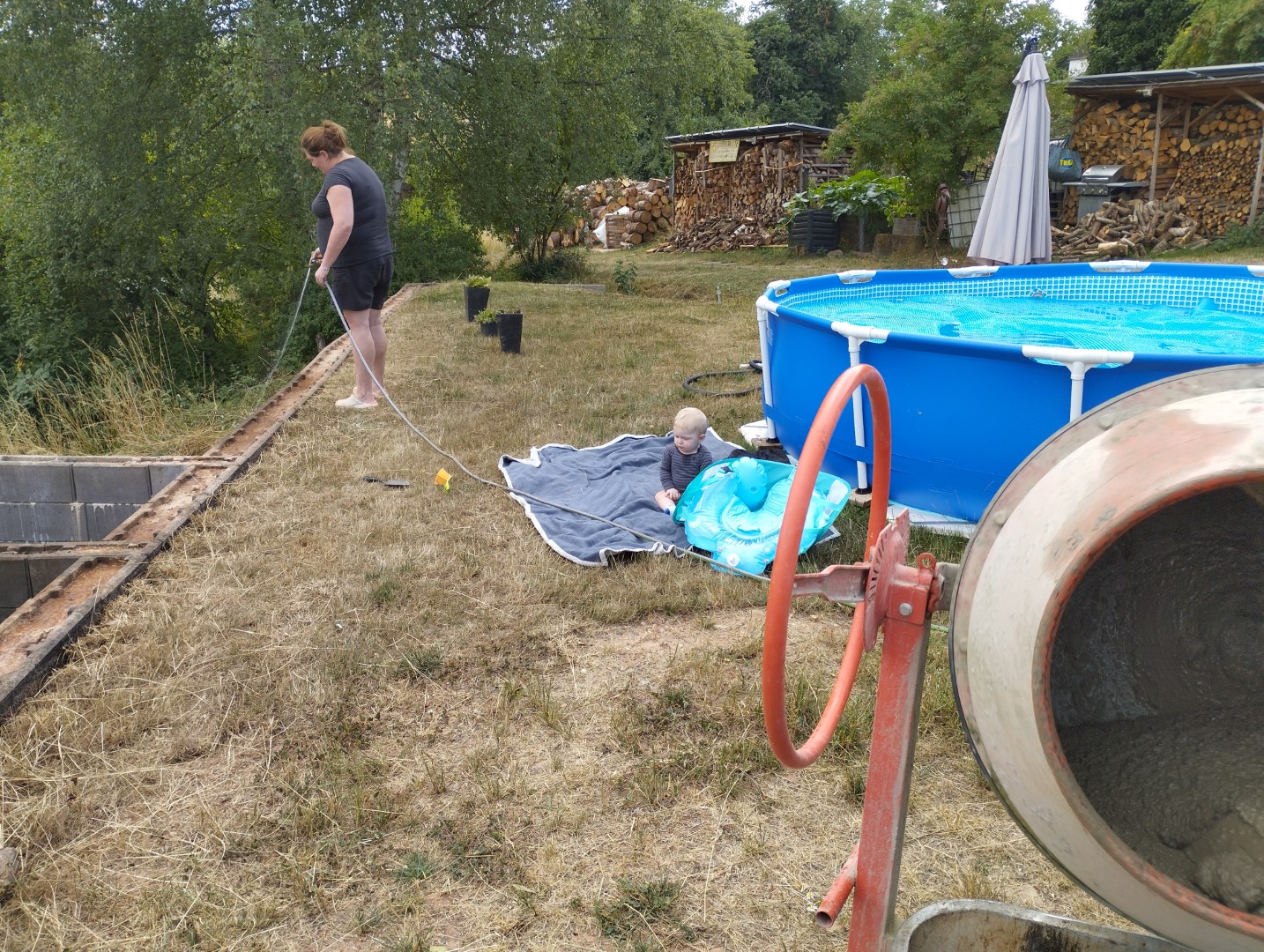

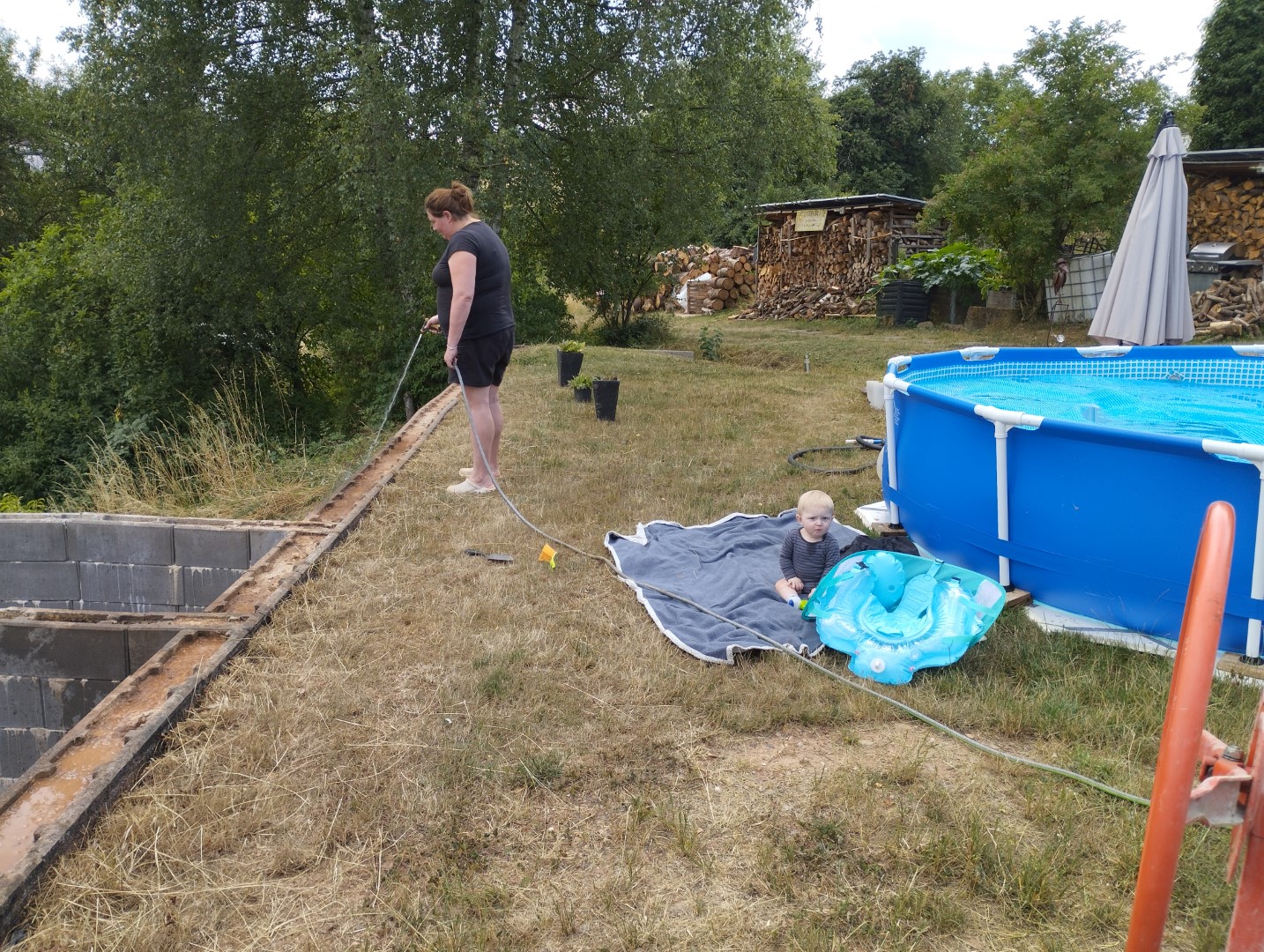

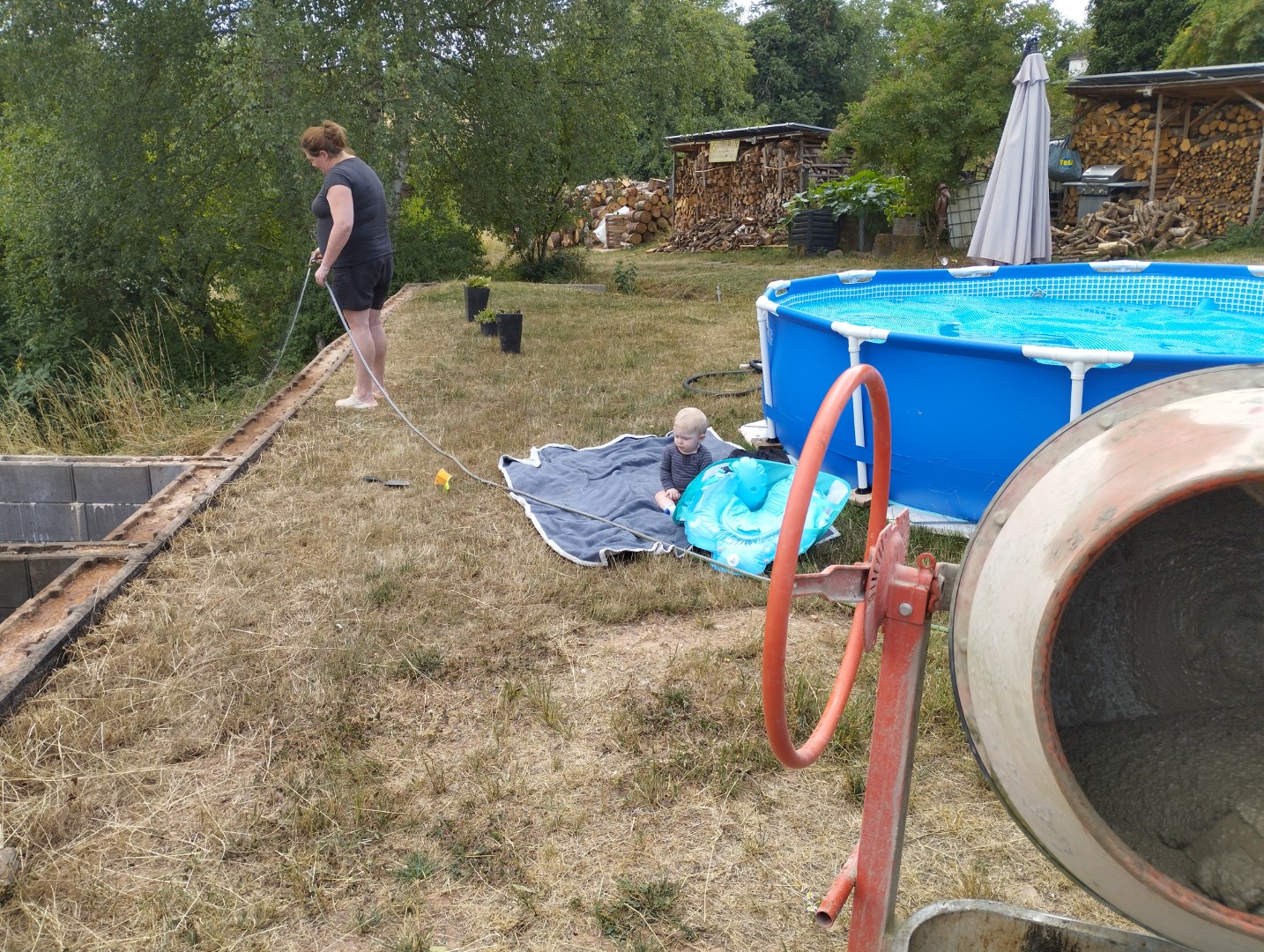

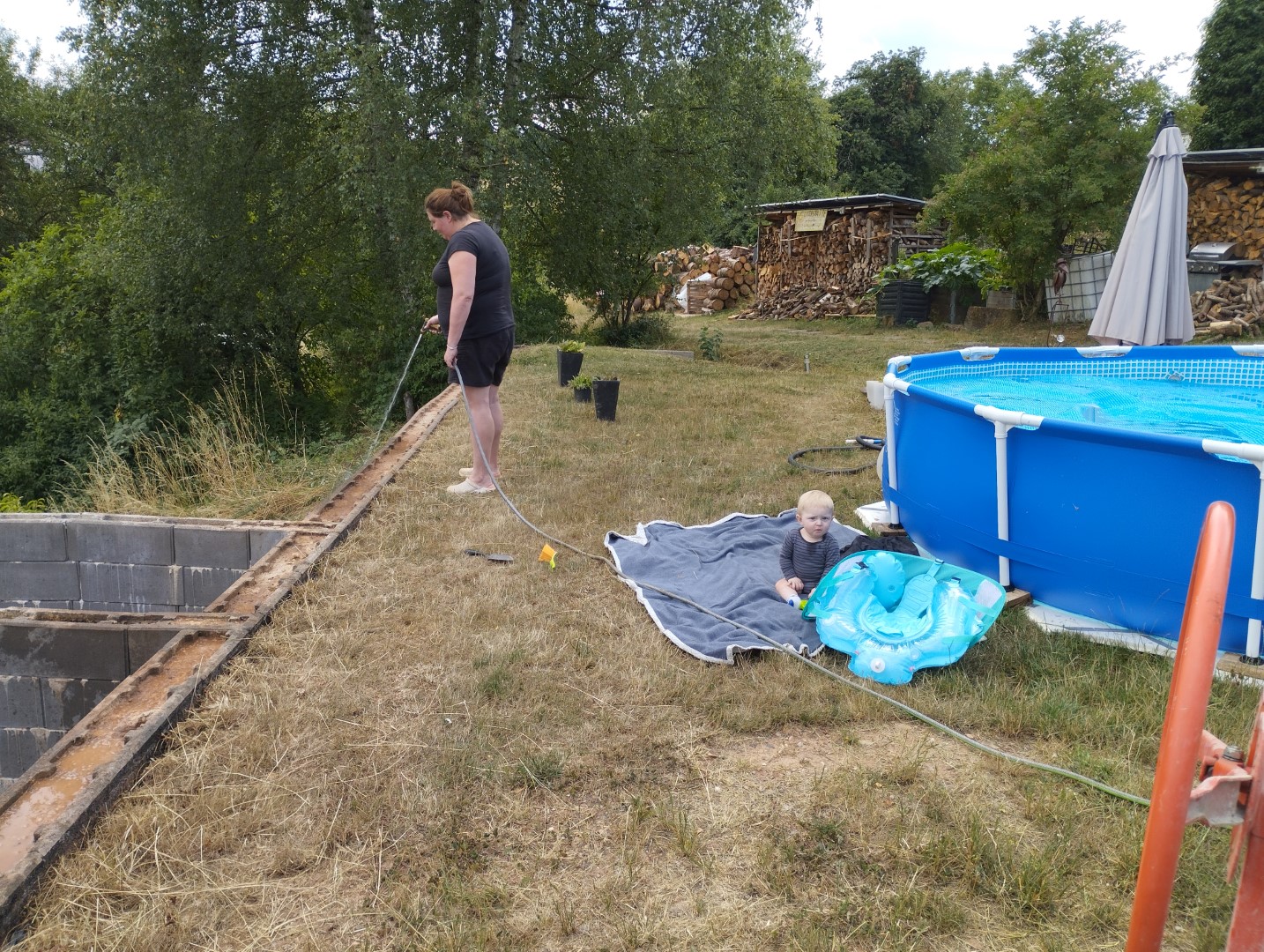

 vorher noch die Mauer nass machen, da es sehr heiß ist, damit der frische Beton nicht zu schnell trocknet

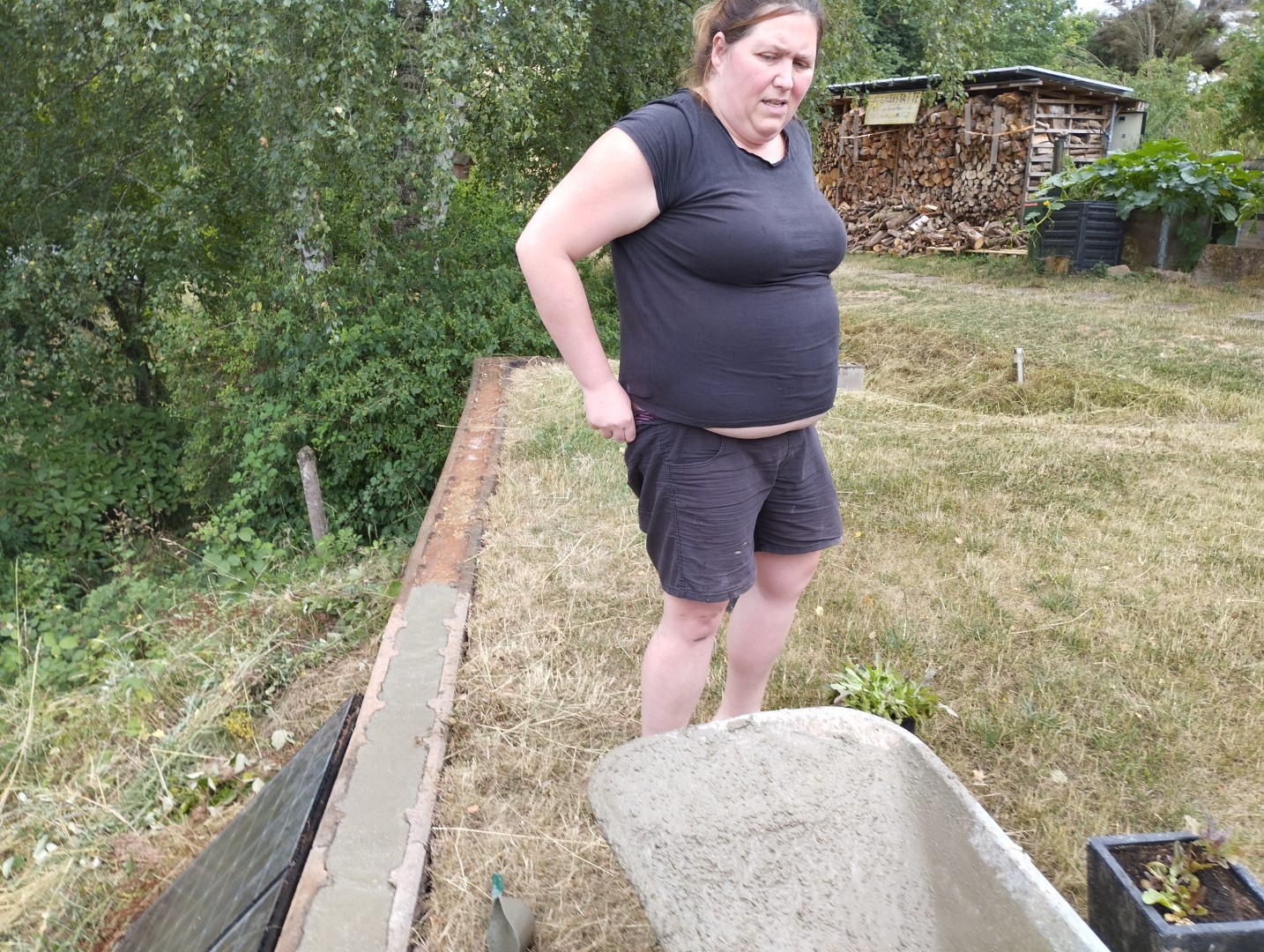

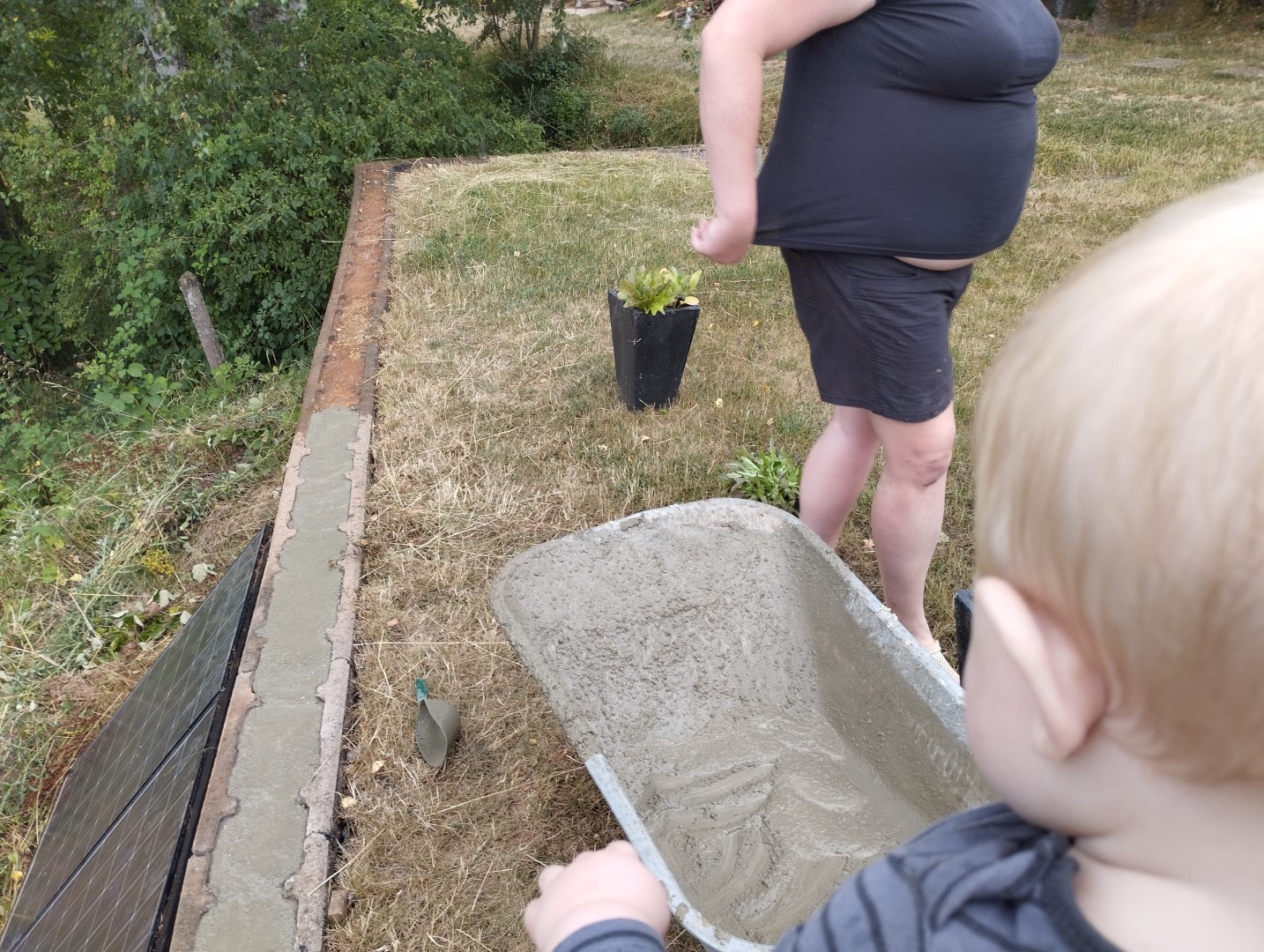

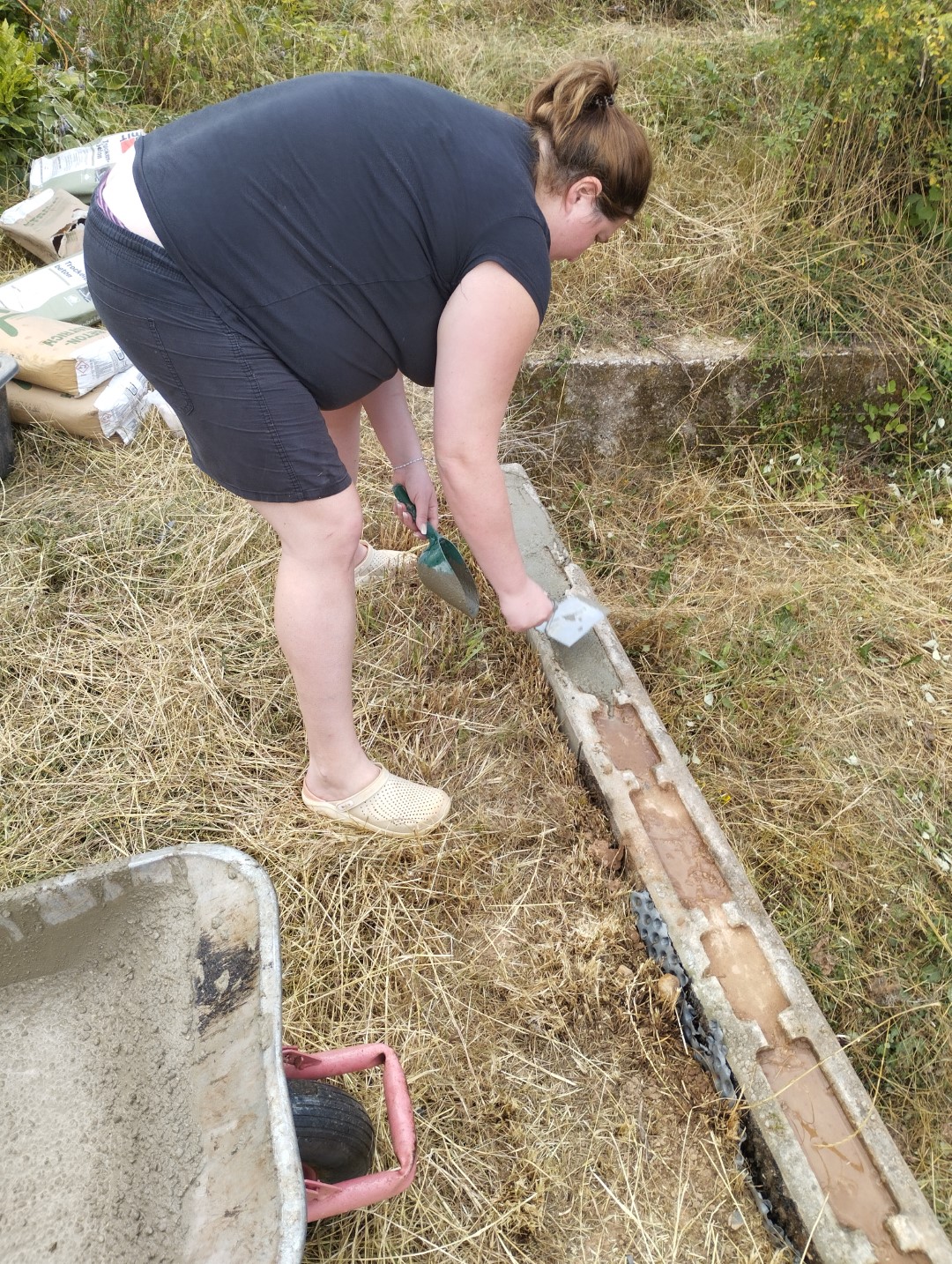

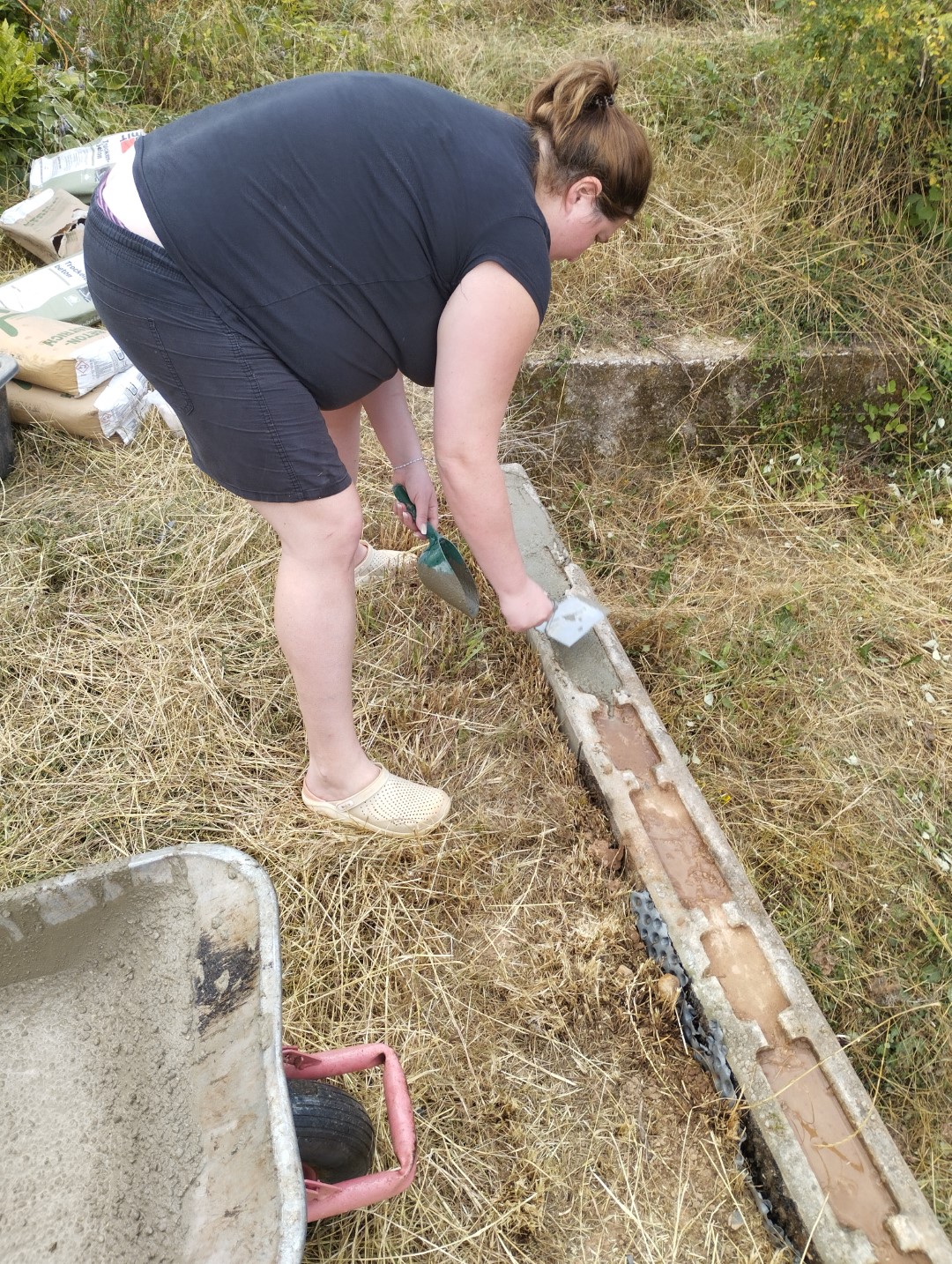

 dann die Fuge ausbetonieren und glatt abziehen, damit sich kein Wasser darin sammeln und gefrieren kann

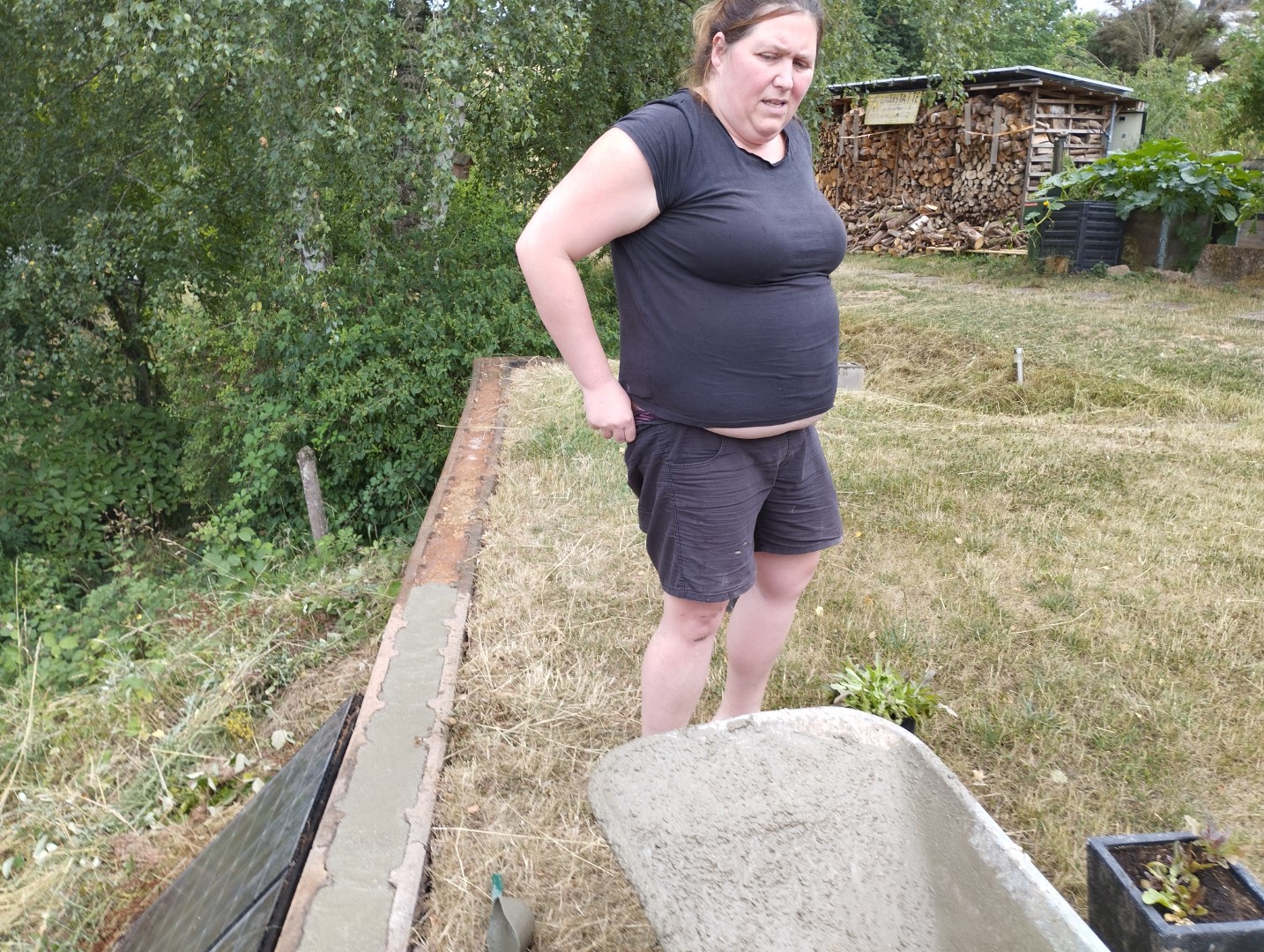

 das ist an einem Samstag Vormittag in zwei Stunden gemacht

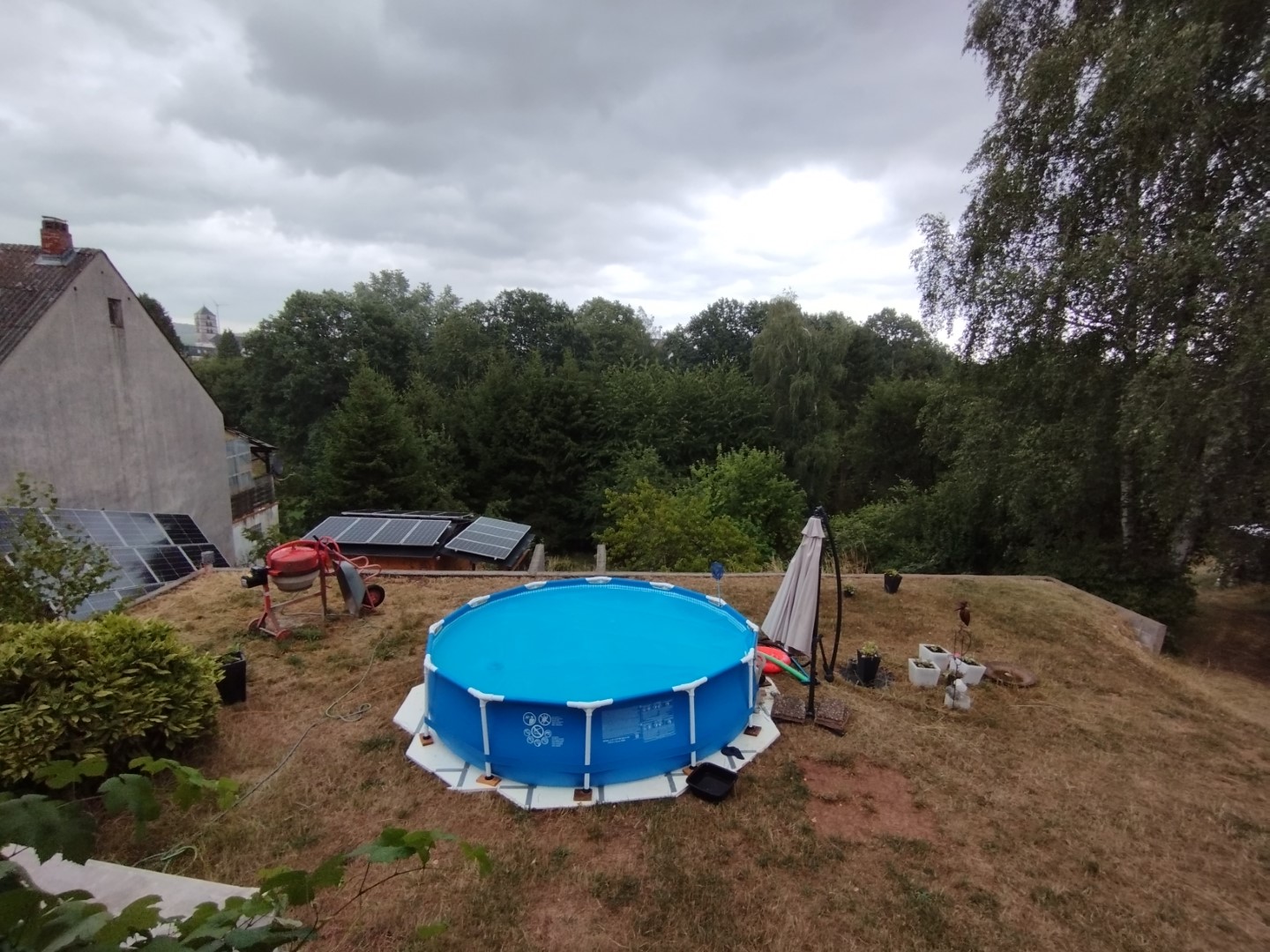

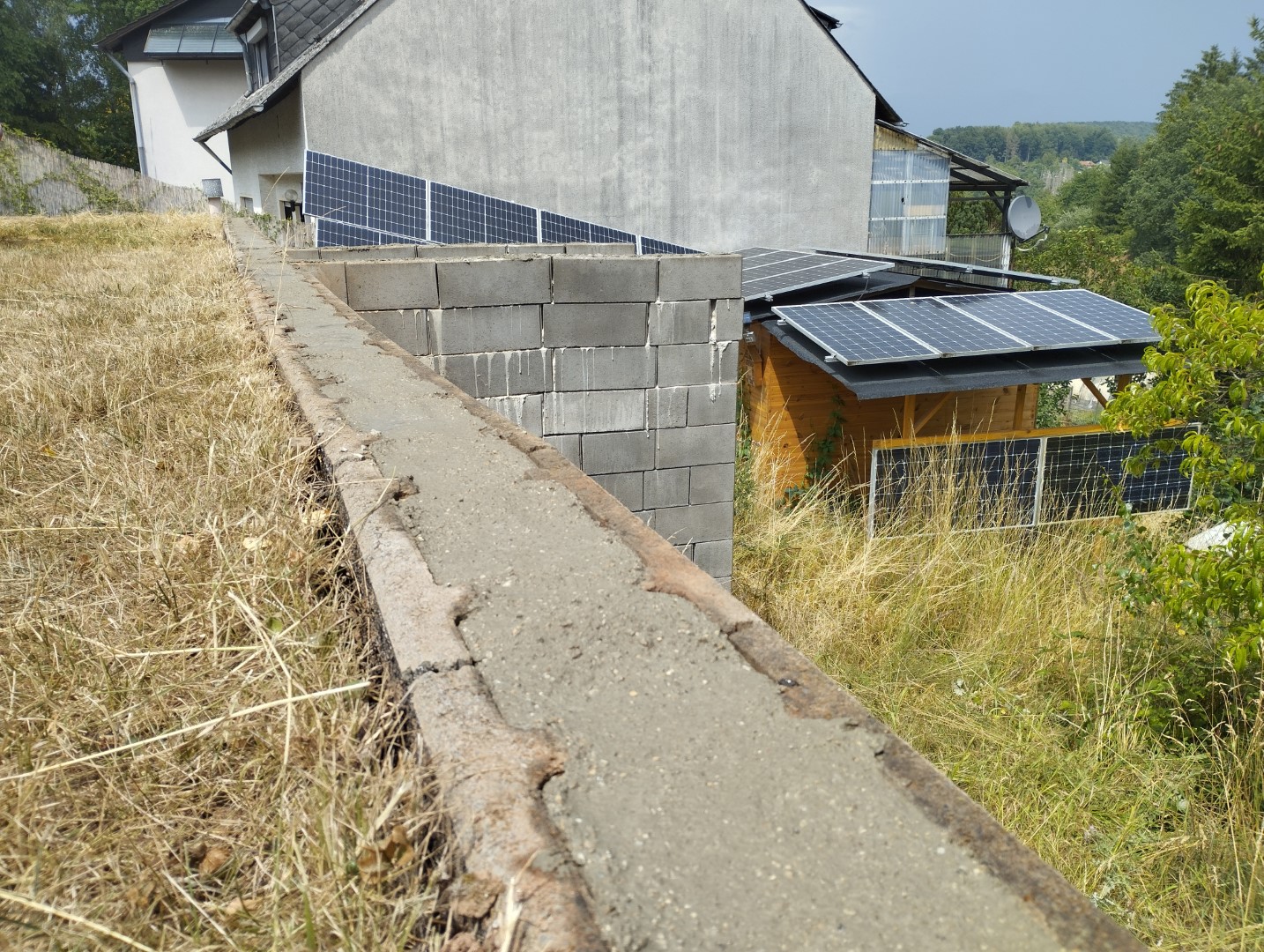

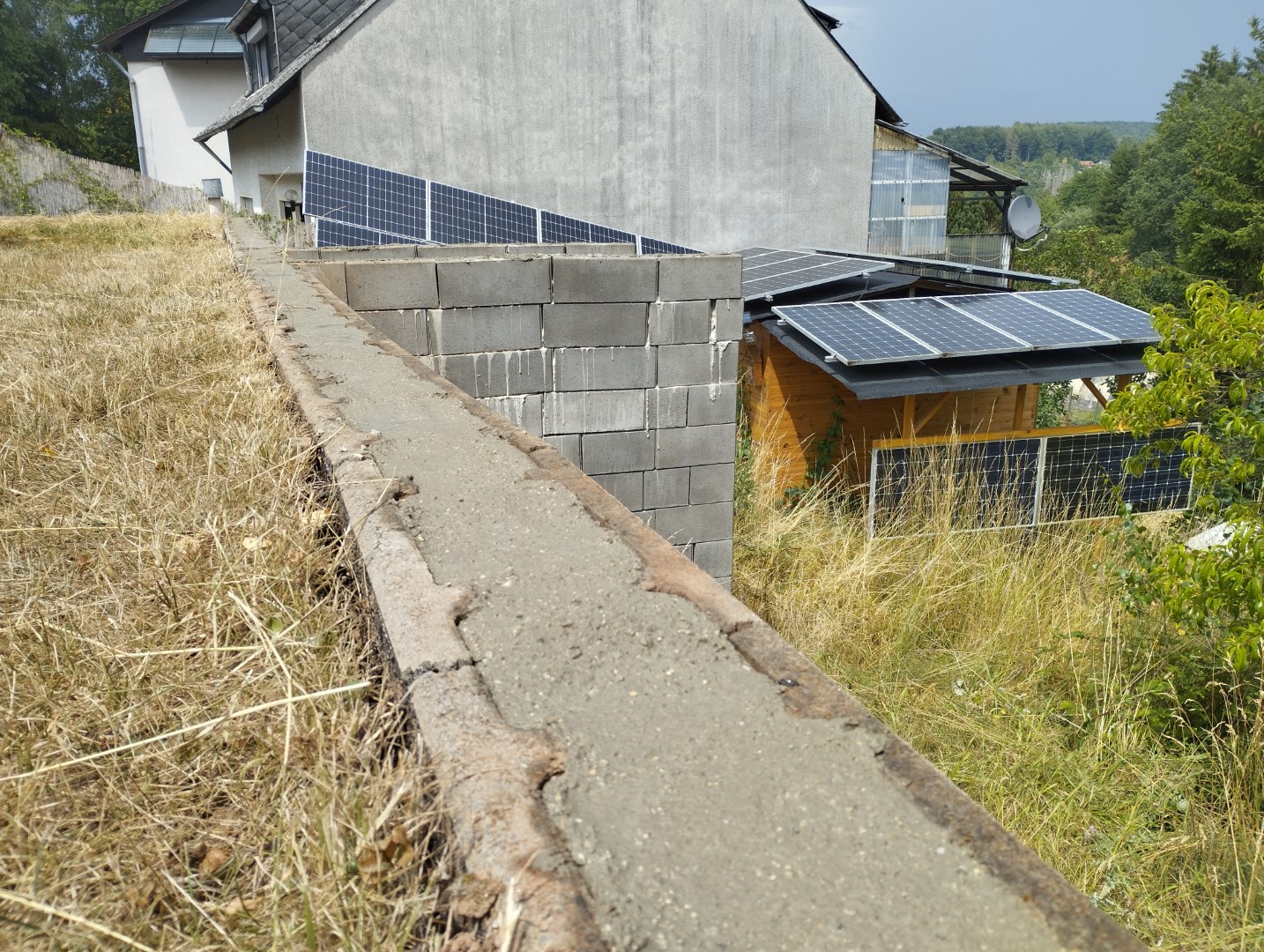

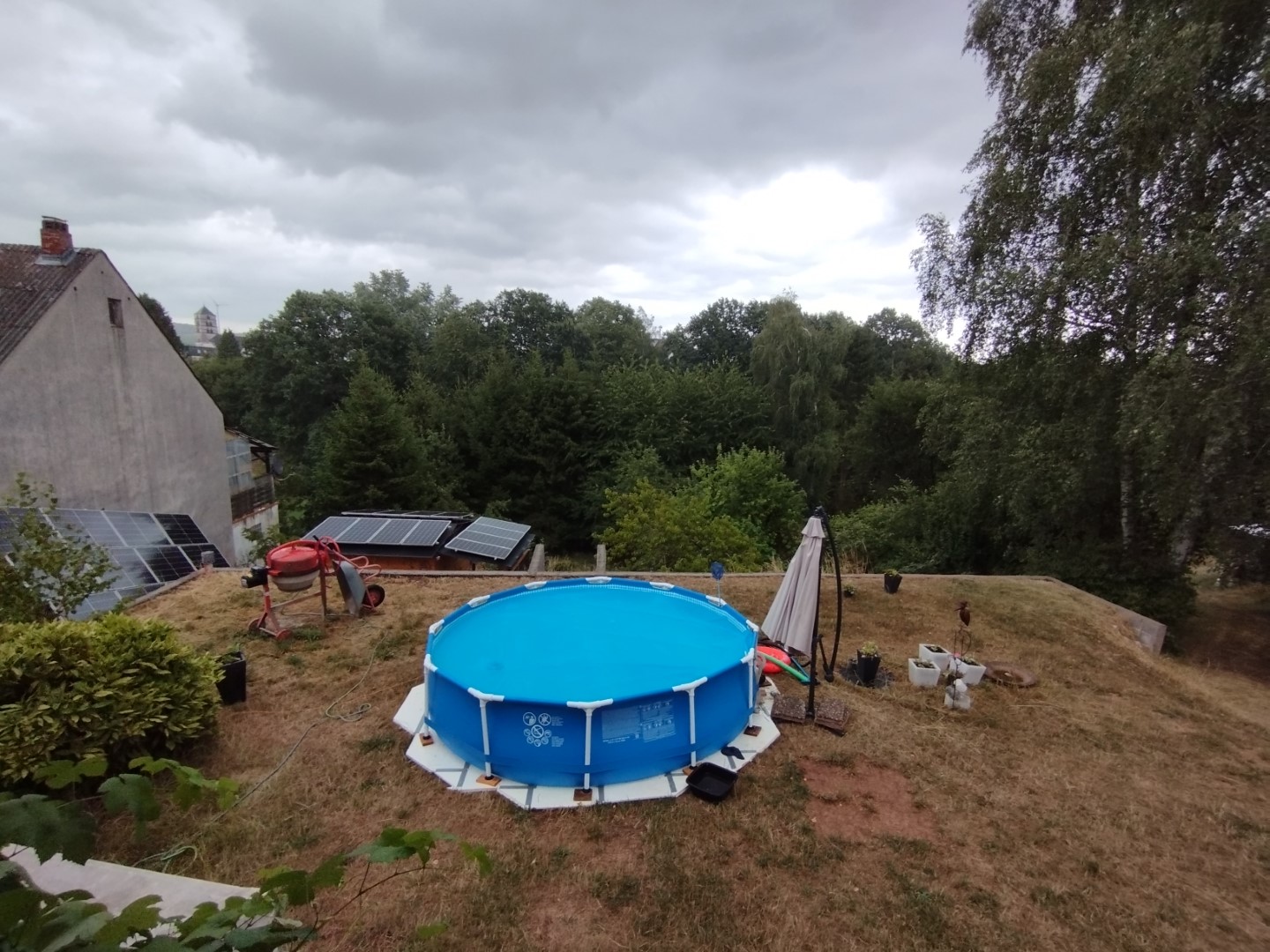

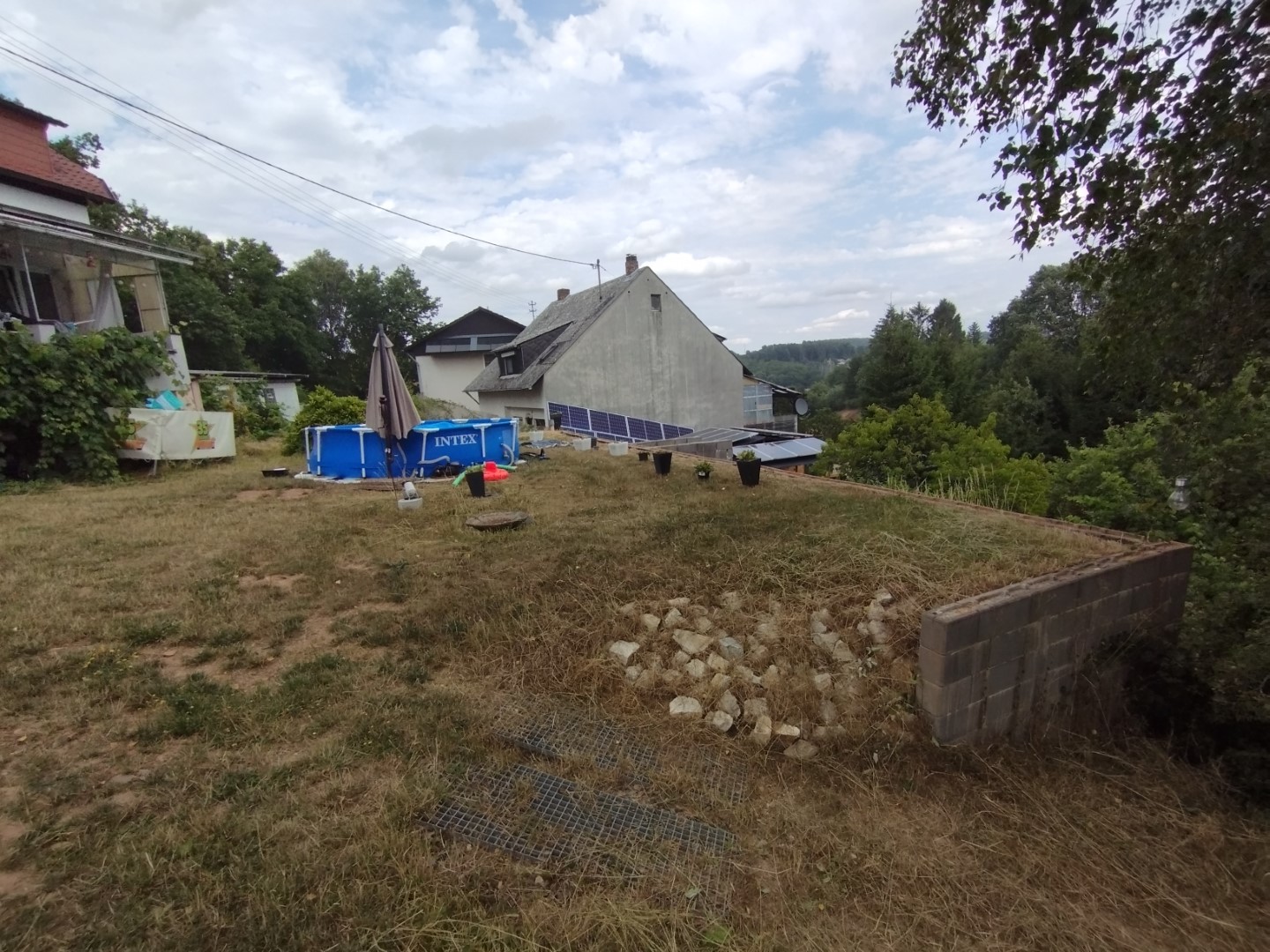

 hier mal als Überblick die gesamte Stützmauer. Die Breite beträgt 17m, die Flanken zwischen zwei und drei Metern.

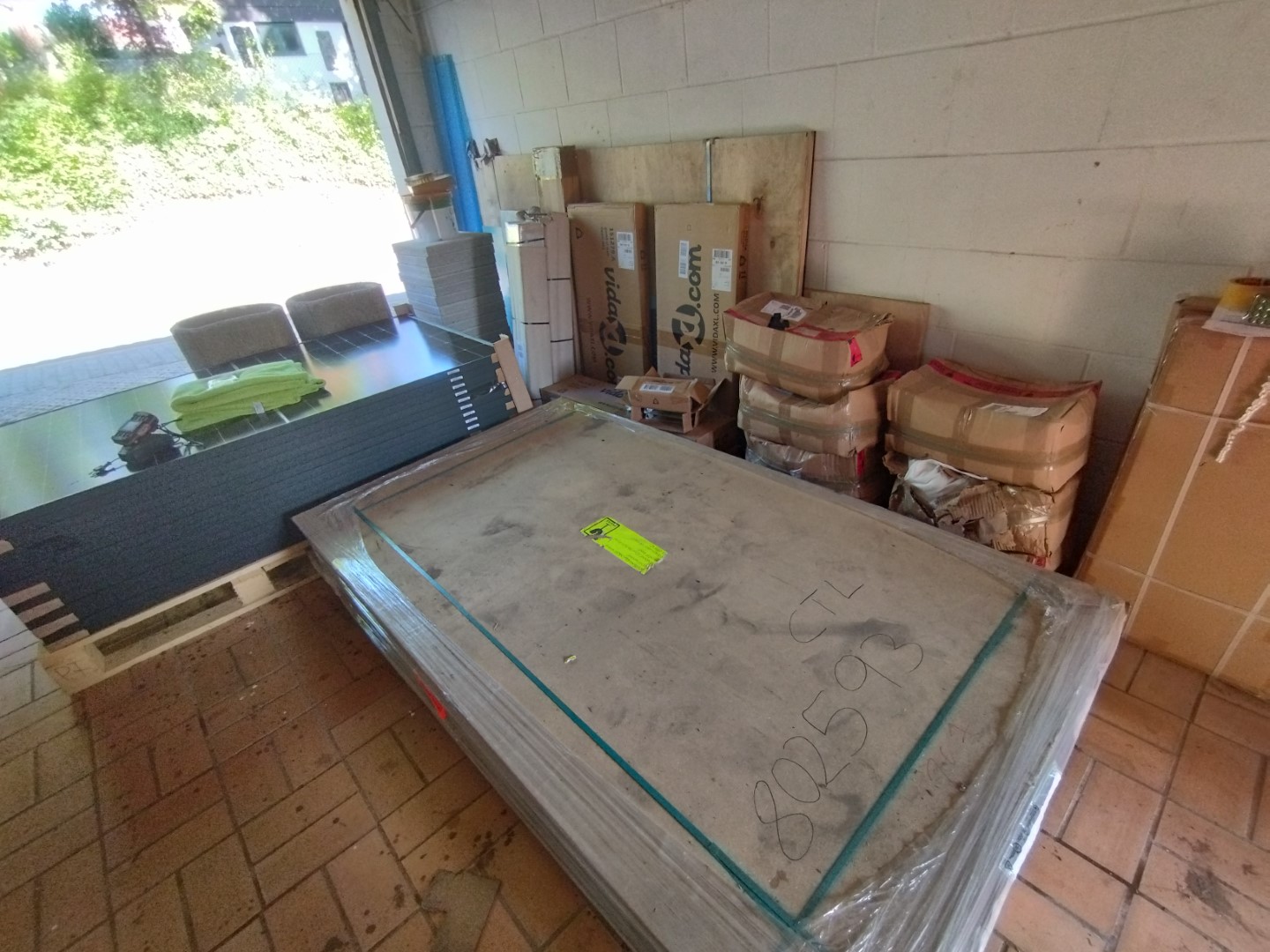

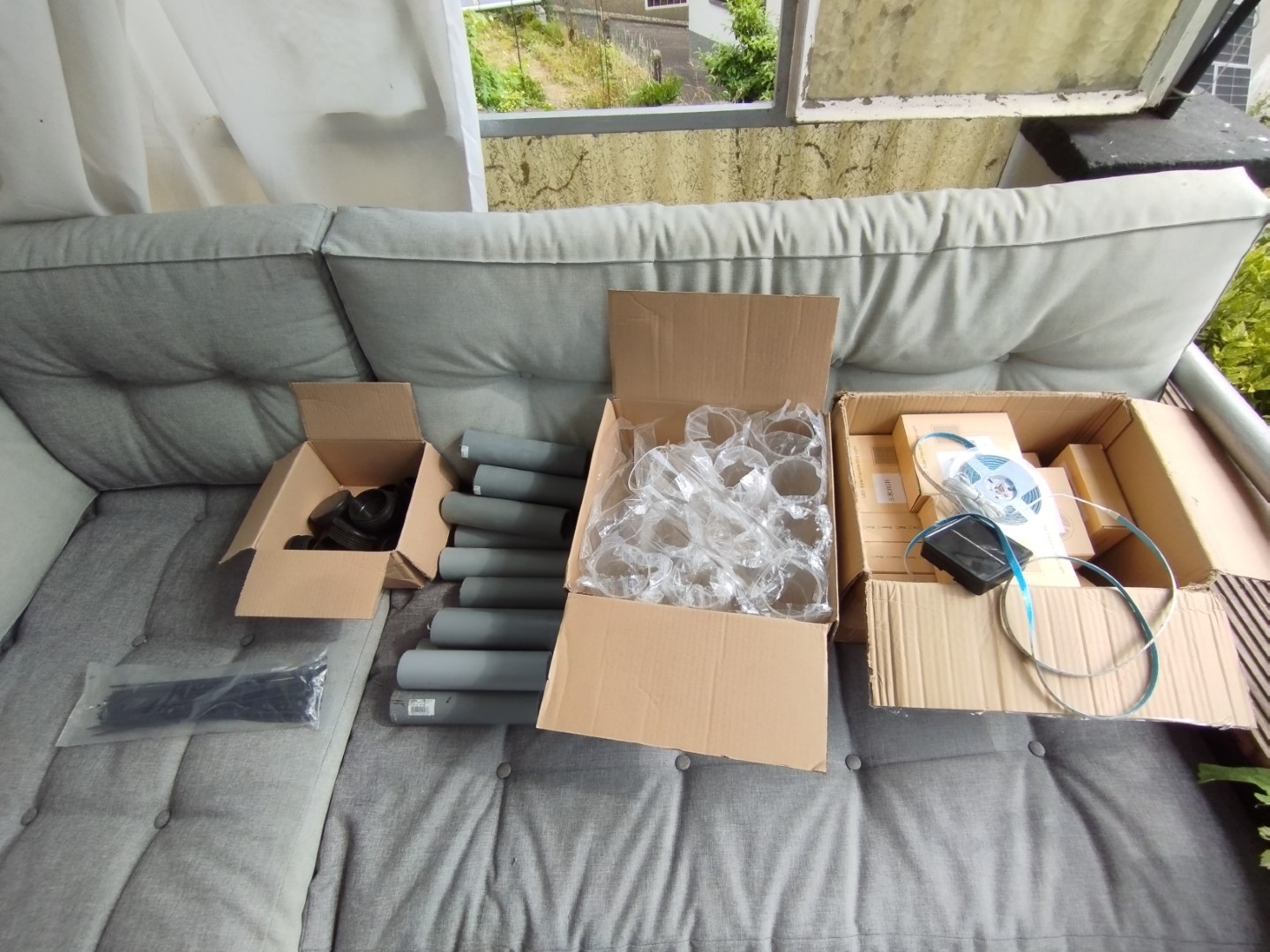

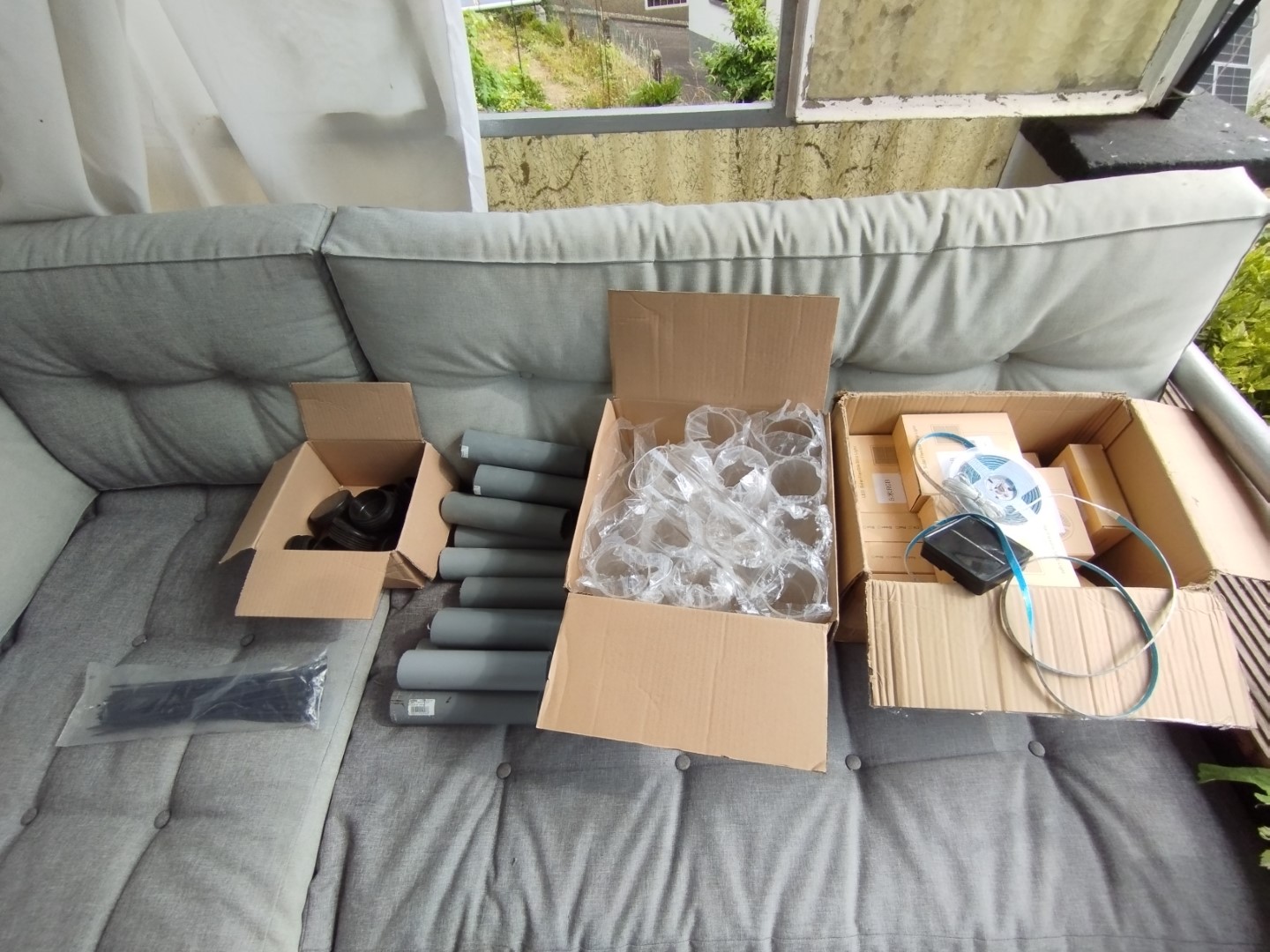

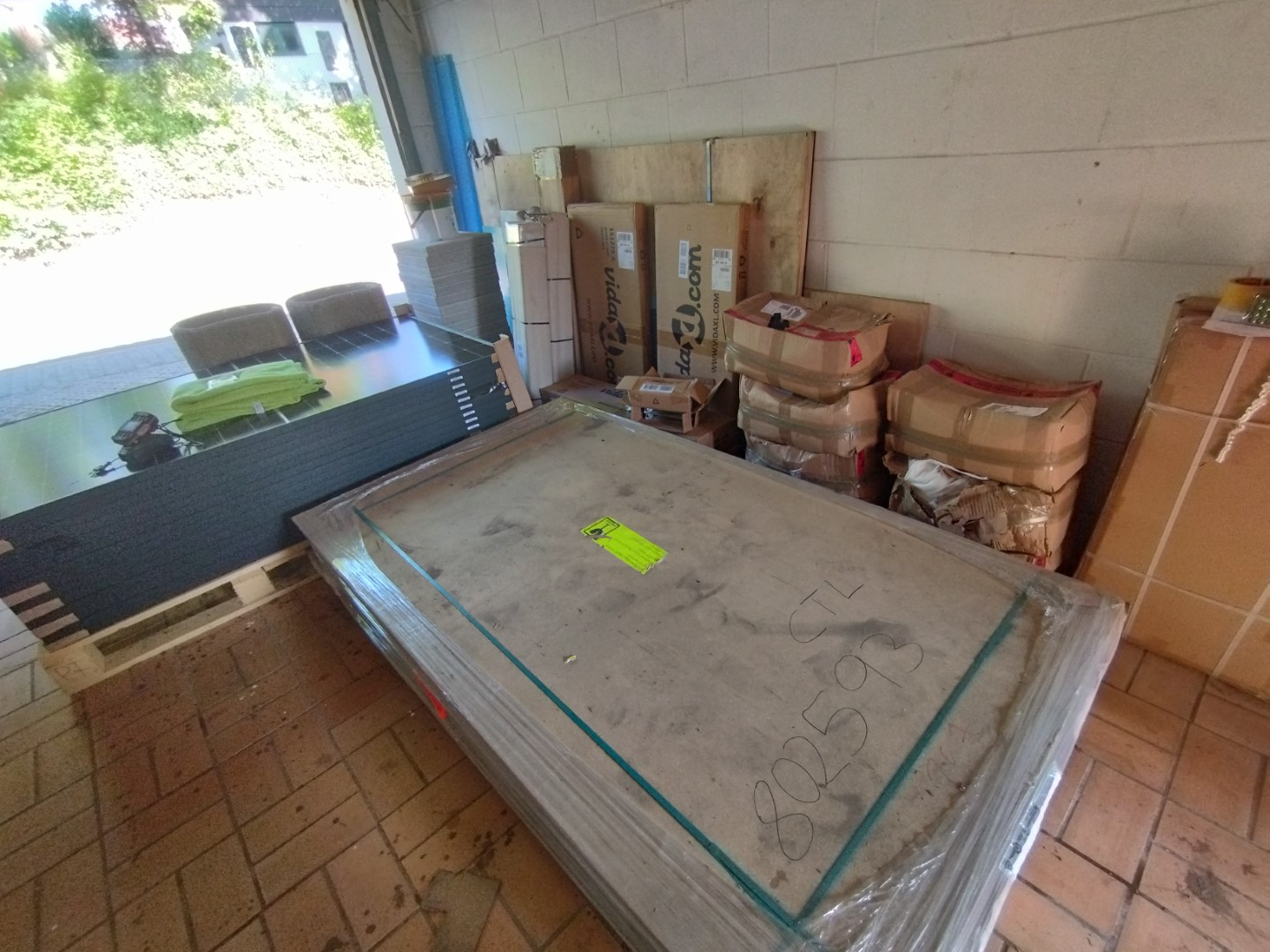

in der Garage ist das benötigte Material bereits gelagert, alles über Internet bestellt

Hier alle Einzelteile als Liste

• Gabionenwand zum selbst zusammenbauen auf eBay / Amazon (andere Designs auf eBay / Amazon )
• Kabelbinder 290x4mm zum Fixieren der Gabionenteile auf Aliexpress1 / Aliexpress2 / Amazon1 / Amazon2 / eBay1 / eBay2
• Dübelplatte + Bolzenanker Pfostenschuh zur Befestigung der Gabionen im Boden auf eBay1 / eBay2 / Amazon
• Rechteckrohr 60x40x3mm feuerverzinkt zur Befestigung der Gabionen im Boden auf eBay1 / eBay2 / Amazon
• Glasbrocken 40 - 80mm für LED-Beleuchtung auf eBay / Amazon
• wasserdichtes LED-Band mit Solar auf eBay1 / eBay2 / eBay3 / eBay4 / Amazon
• Kabelspirale 4mm ist zum Schutz des Stromkabels auf eBay1 / eBay2 / Amazon
• Plexiglas Rohr 200x70mm für LED-Beleuchtung auf eBay1 / eBay2 / Amazon
• HT Rohr DN 50 für LED-Beleuchtung auf eBay1 / eBay2 / Amazon
• Lamellenstopfen 70mm für LED-Beleuchtung auf eBay1 / eBay2 / Amazon
• Solar Photovoltaik-Modul bifacial (= Vorder- sowie Rückseite lichtempfindlich) auf eBay1 / eBay2 / Amazon
• Sechskantschraube verzinkt M6x70 zur Befestigung der PV-Module auf eBay1 / eBay2 / Amazon
• Sechskantmuttern M6 zur Befestigung der PV-Module auf eBay1 / eBay2 / Amazon
• U-Scheibe 20mm zur Befestigung der PV-Module auf eBay1 / eBay2 / Amazon
• U-Scheibe 40mm zur Befestigung der PV-Module auf eBay1 / eBay2 / Amazon

die Gabionenmauer wird insgesamt 14 senkrechte Säulen haben mit dann 14 LED-Lichtern. Diese bauen wir immer wieder mal zwischendurch zusammen

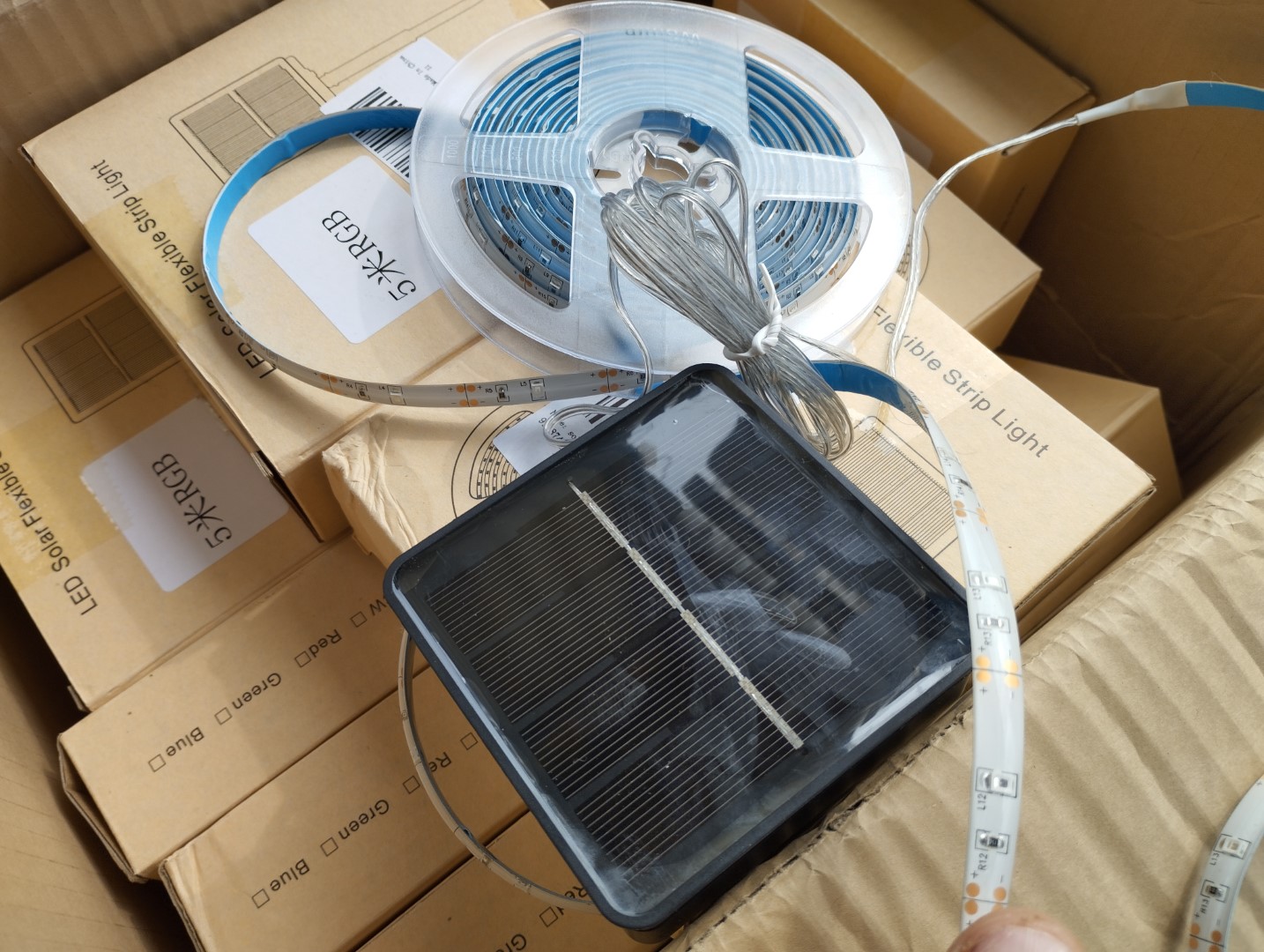

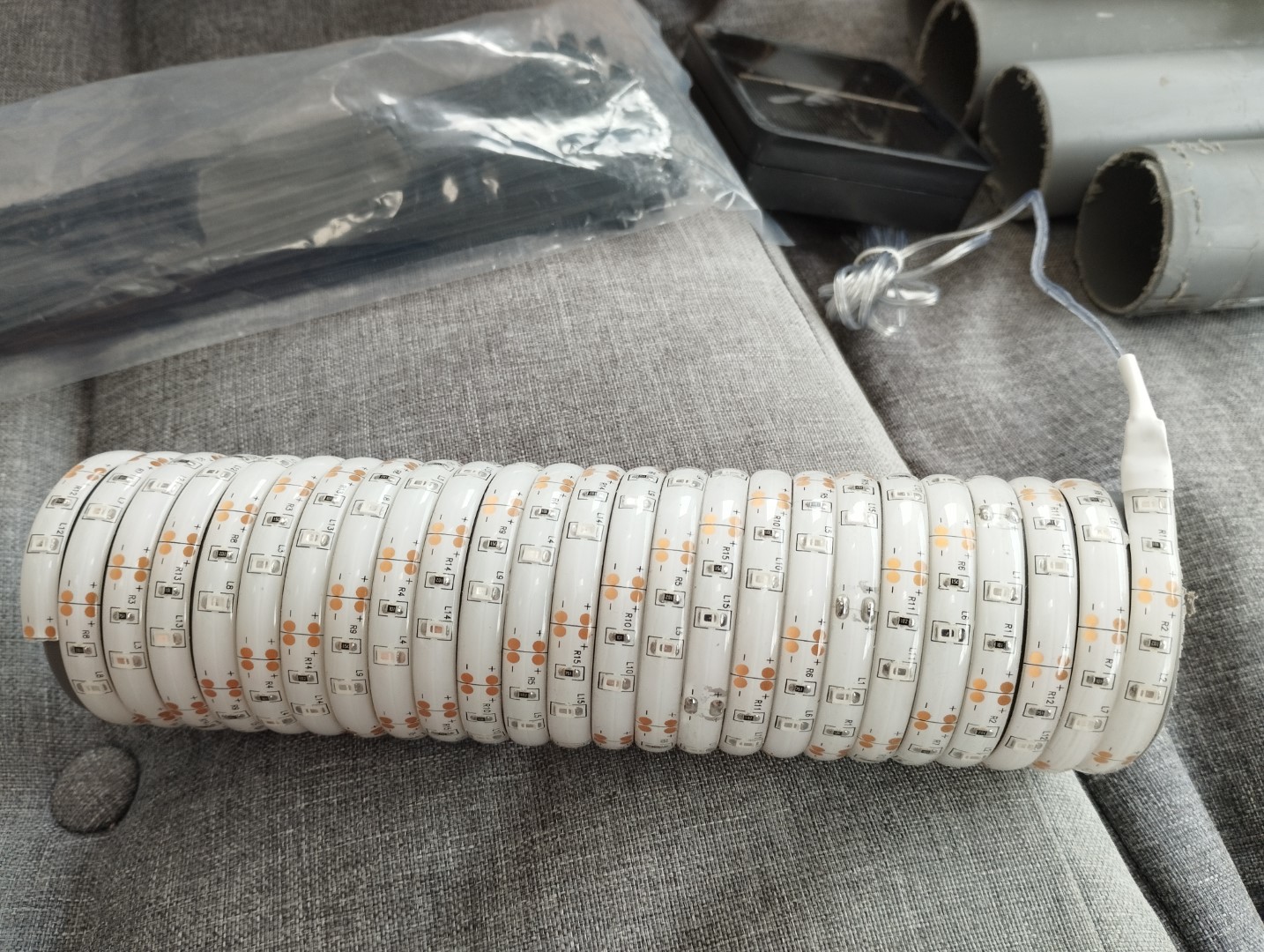

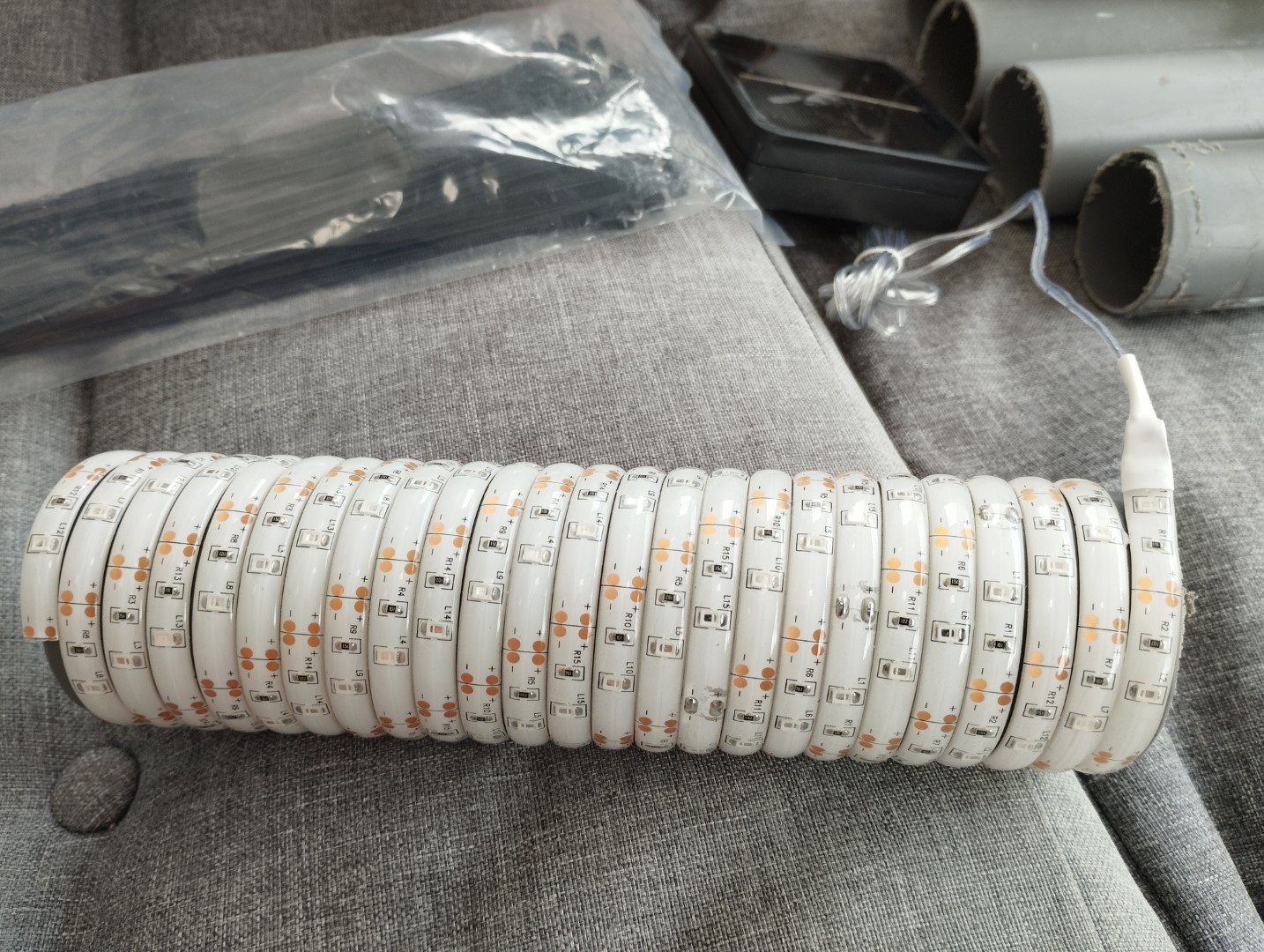

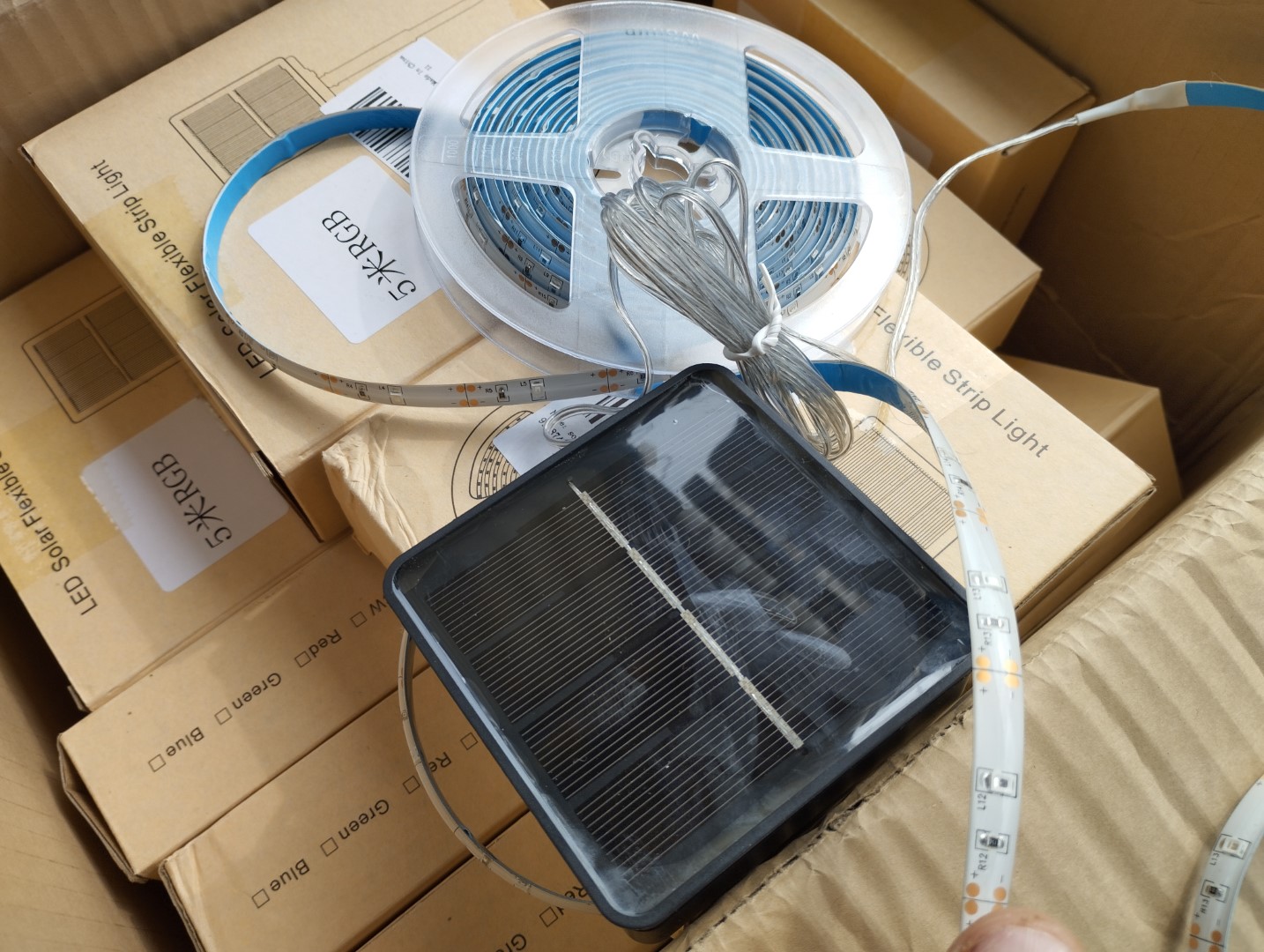

wichtigster Part: wasserdichtes RGB LED-Band mit Solarzelle / Akku auf eBay1 / eBay2 / eBay3 / eBay4 / Amazon

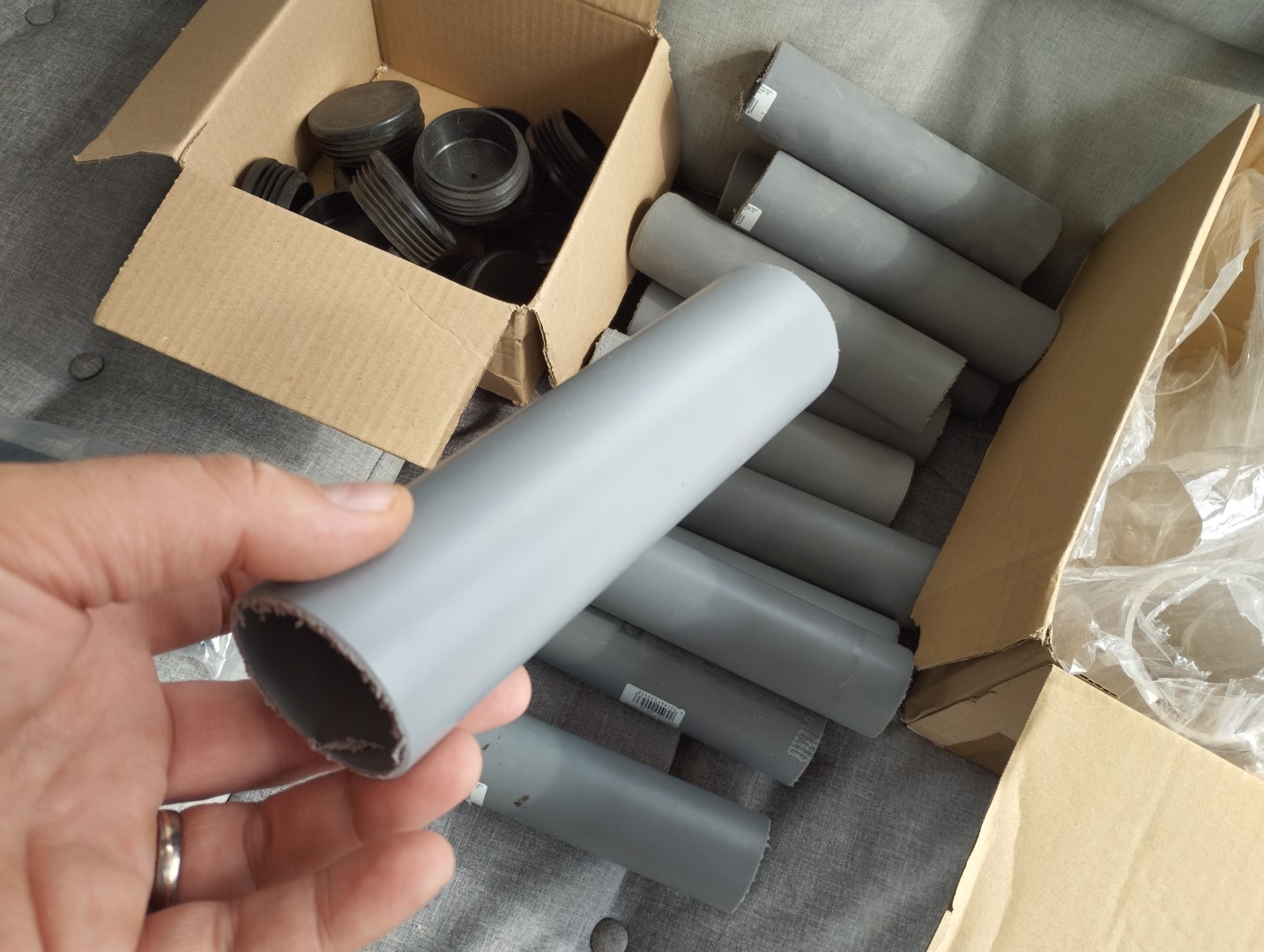

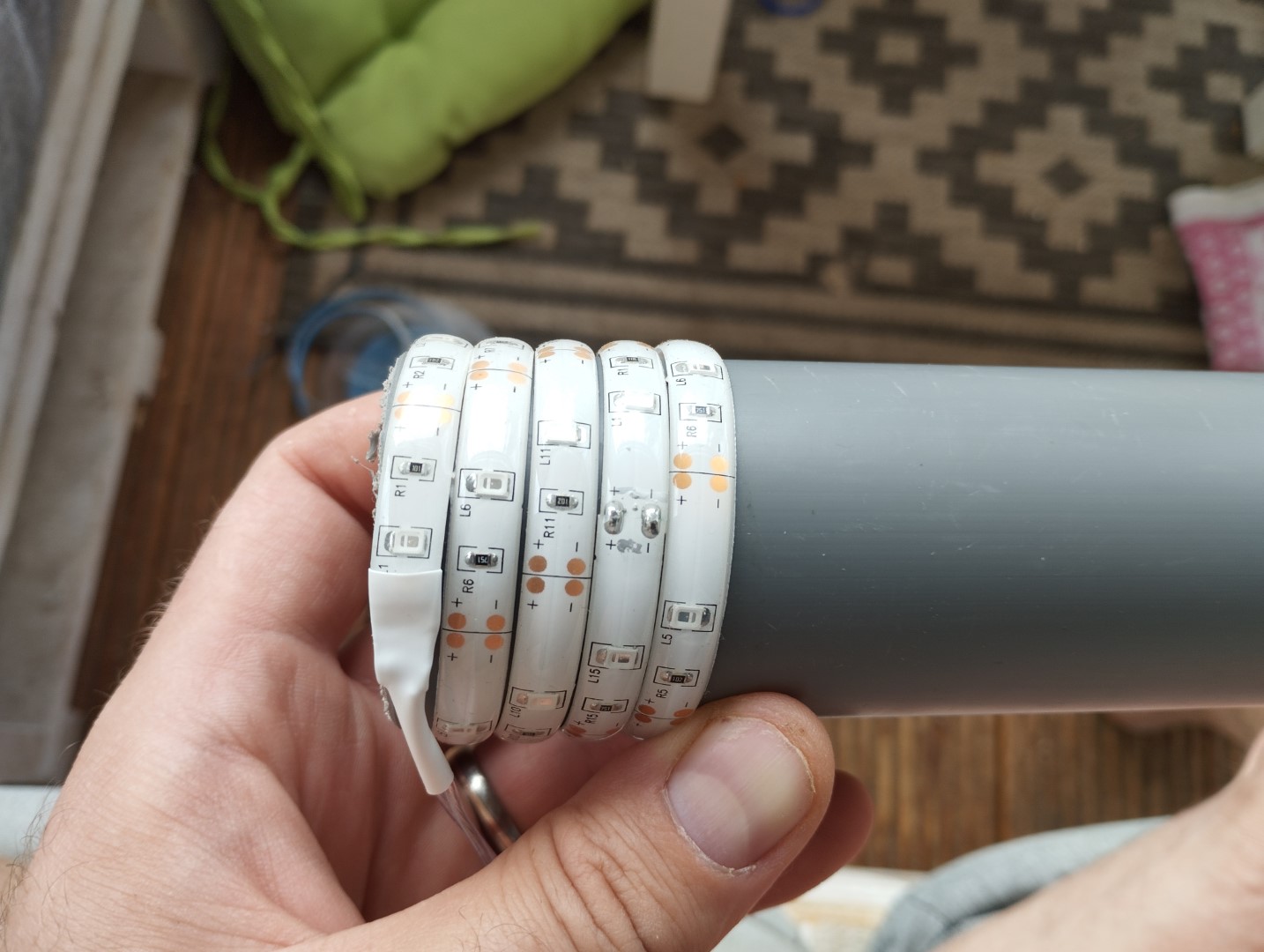

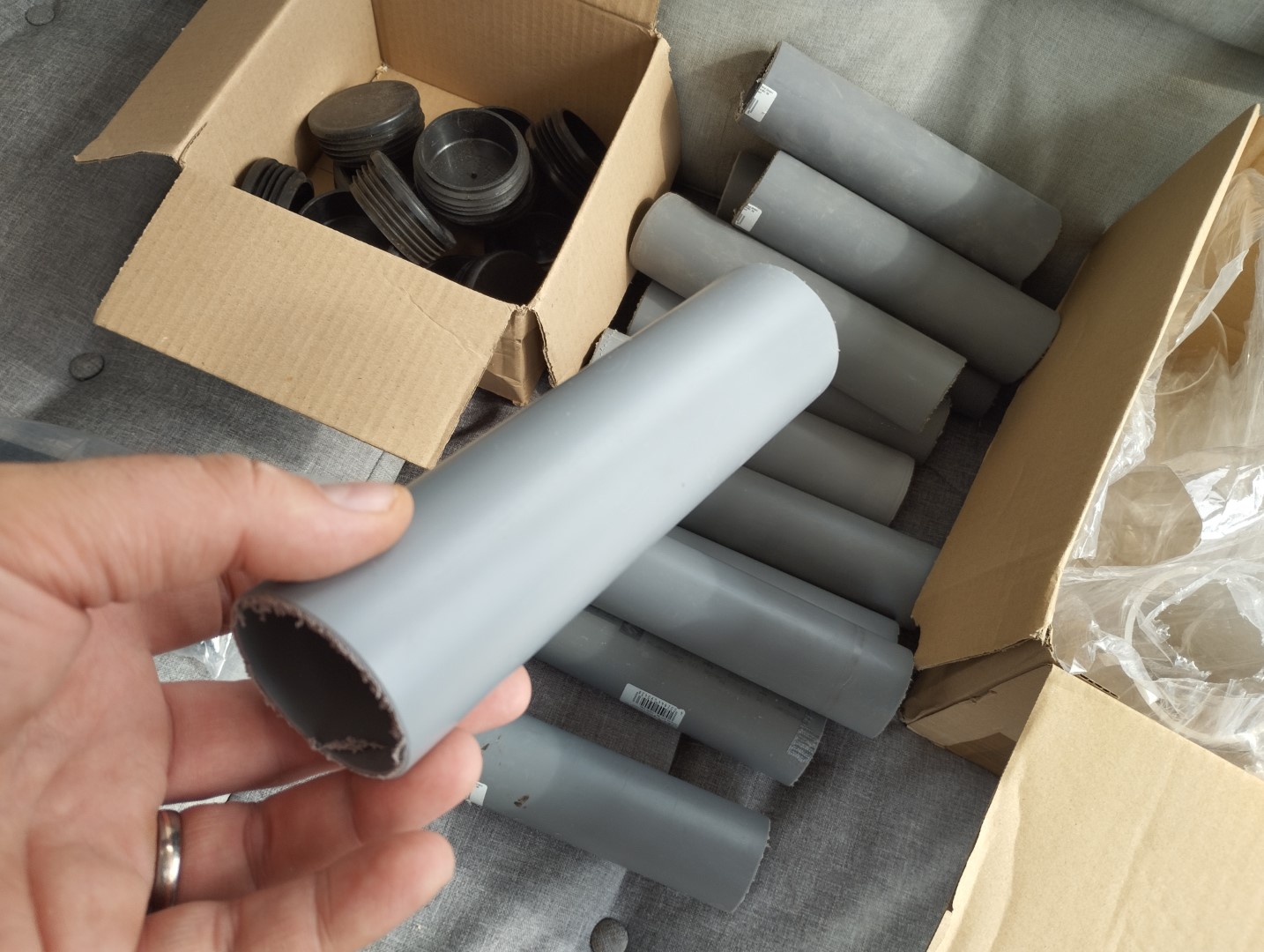

das wird dann über ein Stück günstiges HT Abwasserrohr in 50mm Dicke

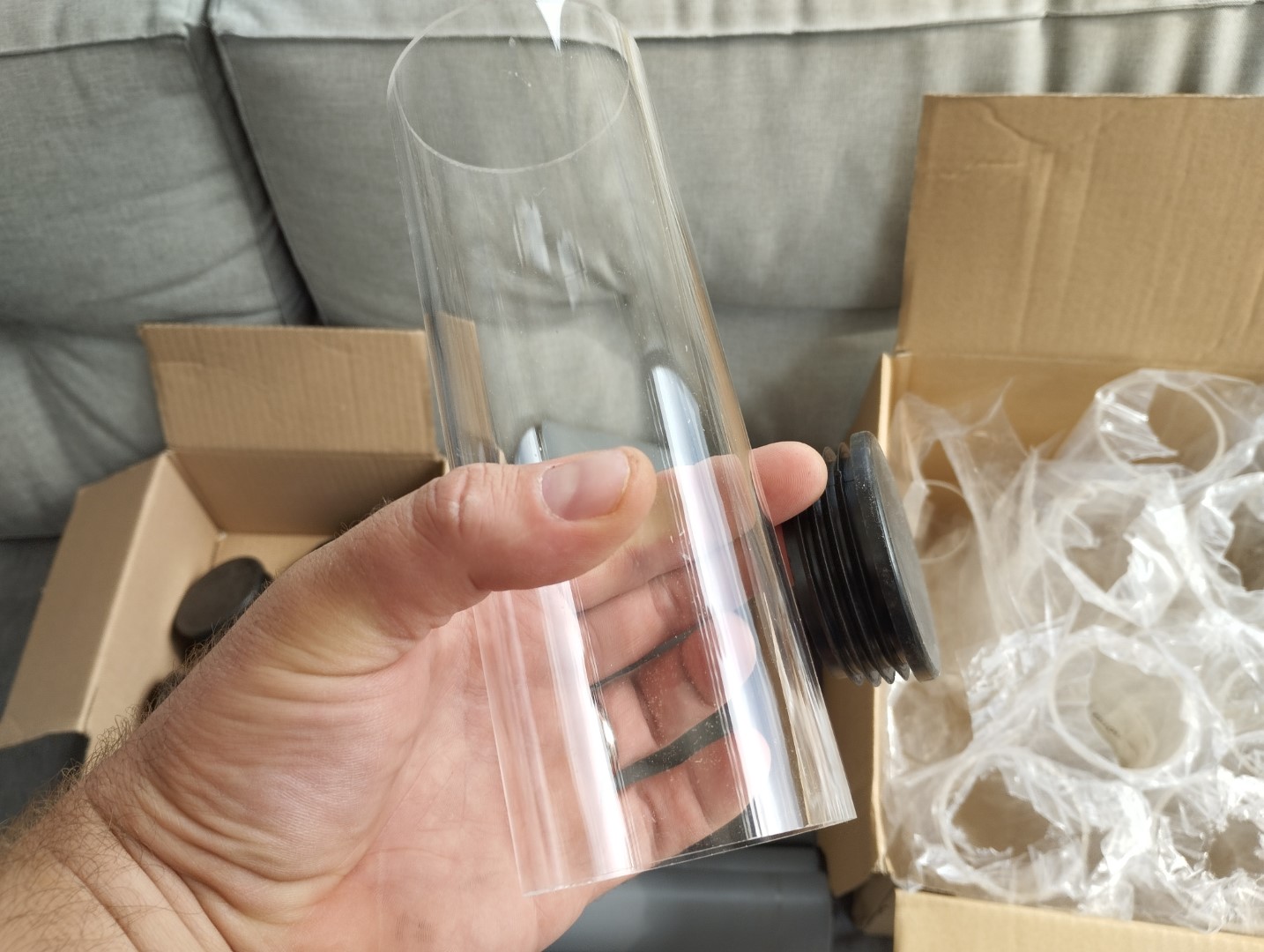

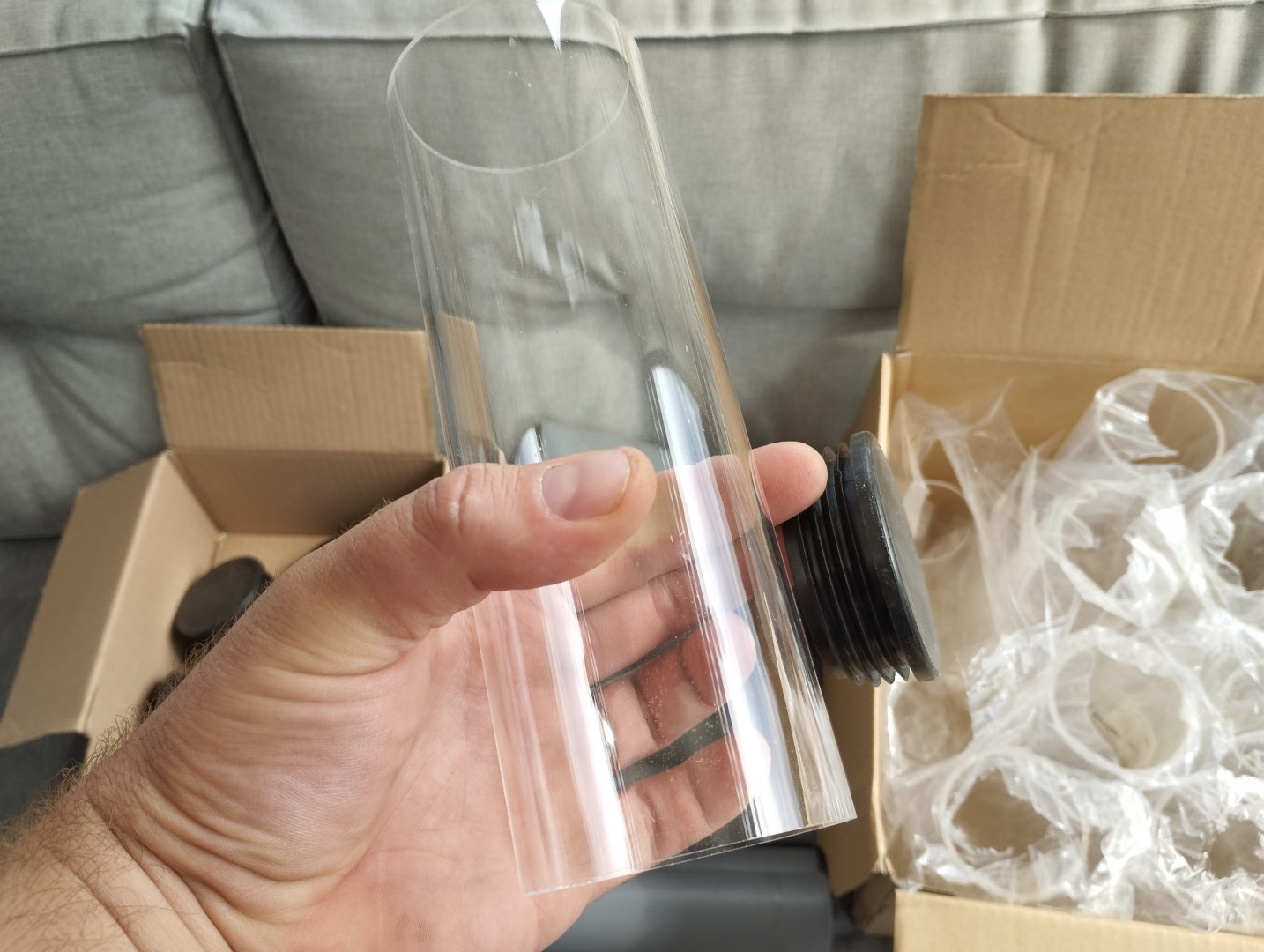

das Ganze kommt dann in ein Plexiglas-Rohr mit wasserdichtem Deckel obenauf

• Plexiglas Rohr 200x70mm für LED-Beleuchtung auf eBay1 / eBay2 / Amazon
• HT Rohr DN 50 für LED-Beleuchtung auf eBay1 / eBay2 / Amazon
• Lamellenstopfen 70mm für LED-Beleuchtung auf eBay1 / eBay2 / Amazon

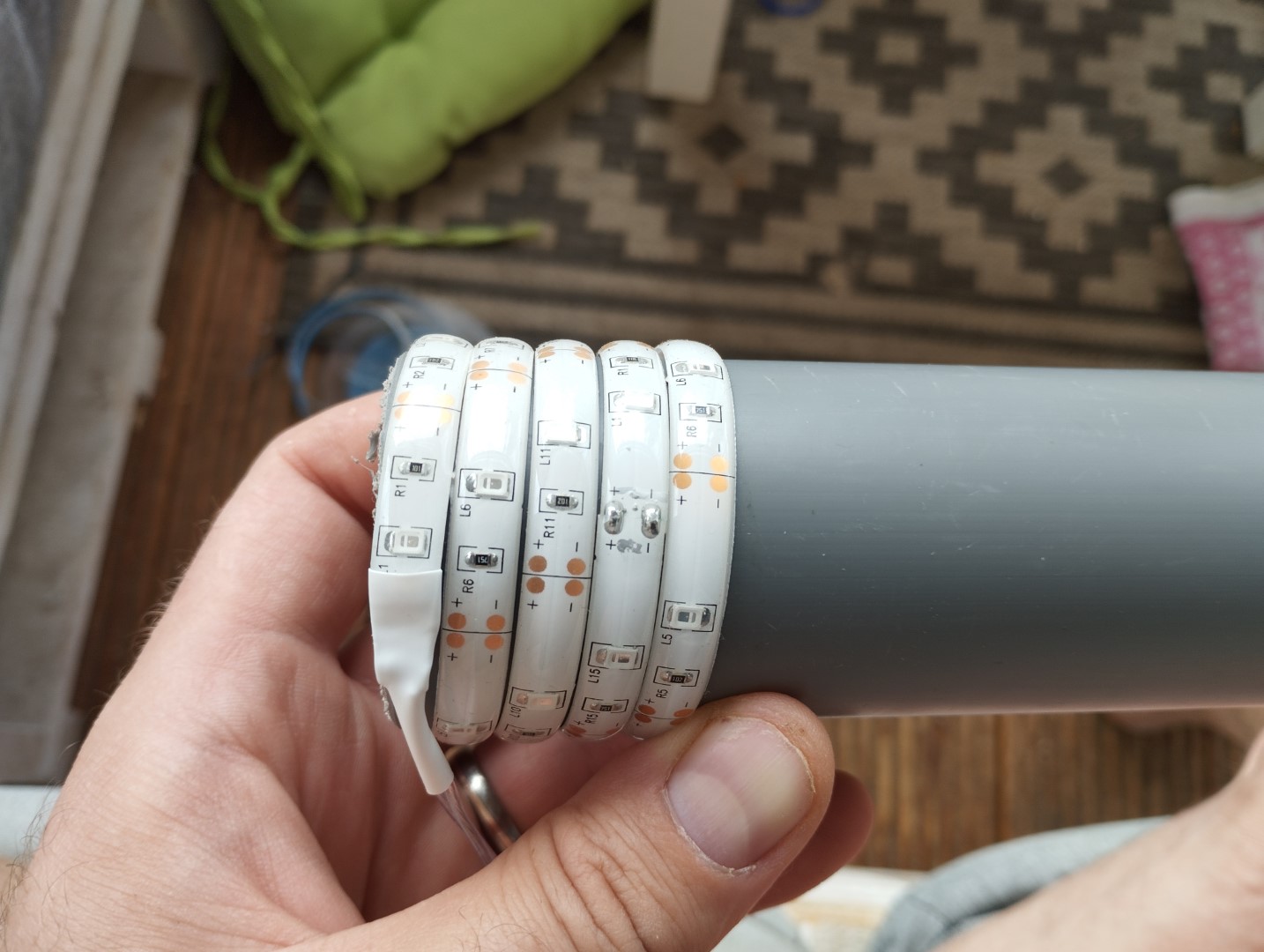

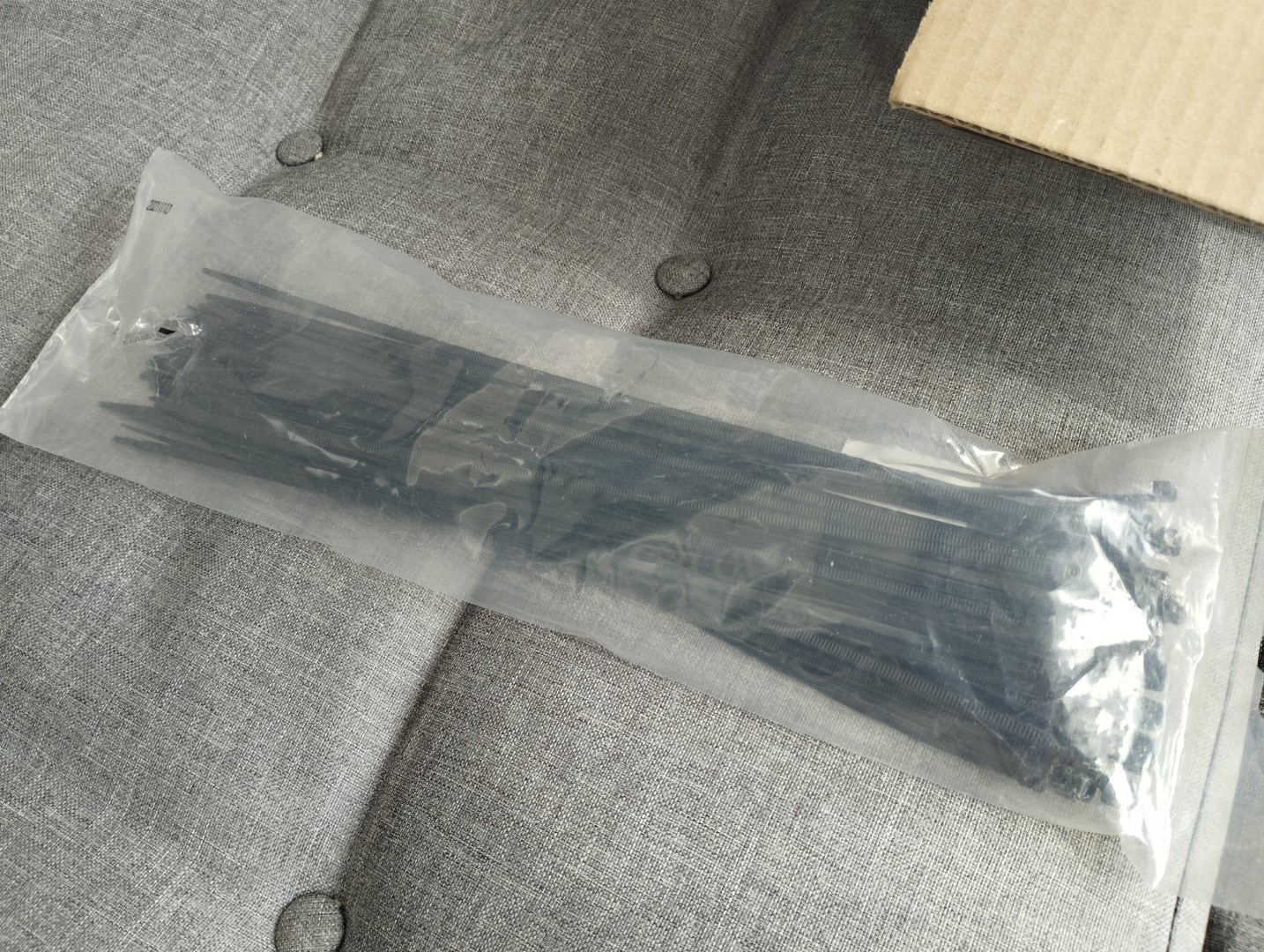

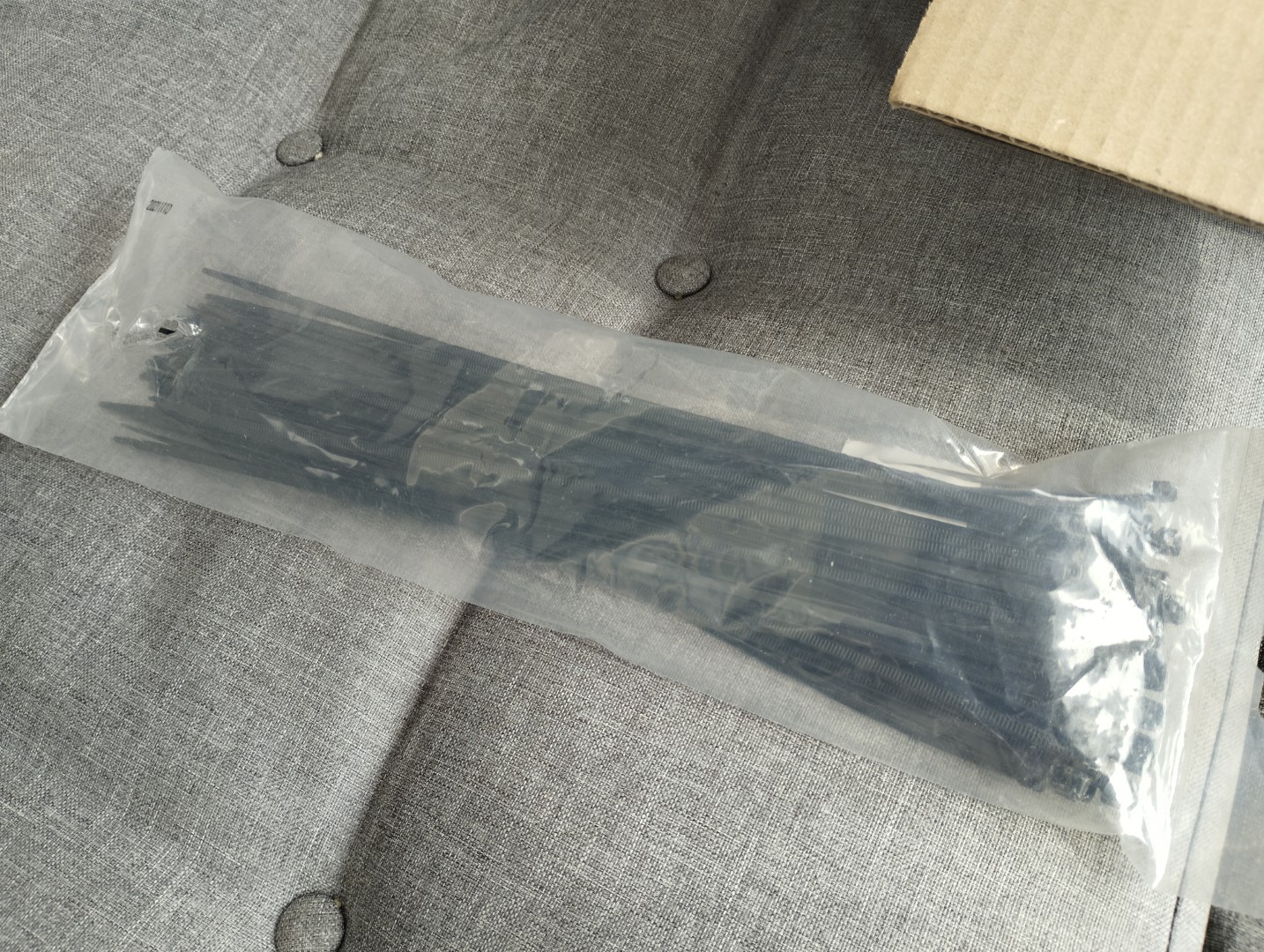

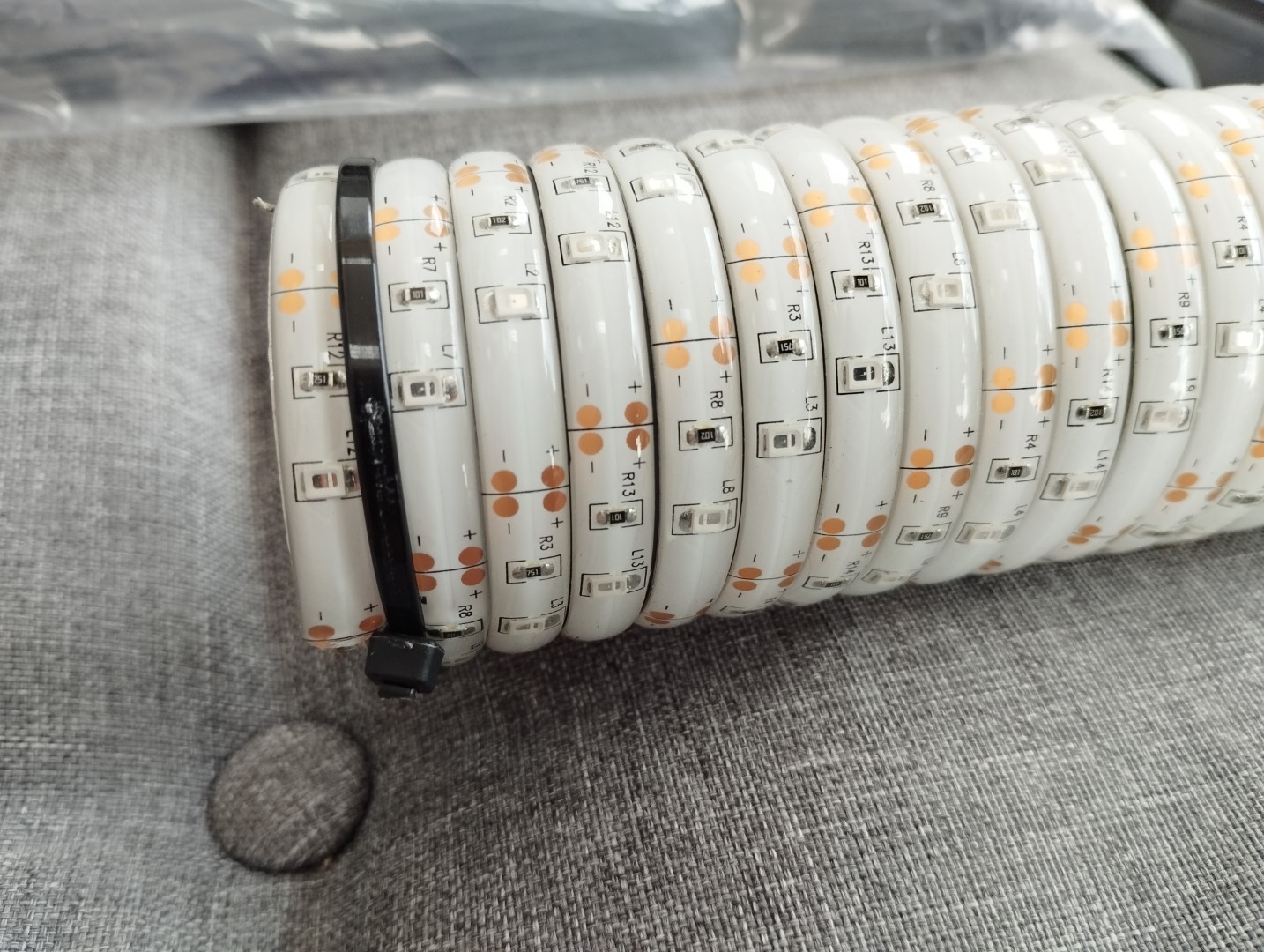

 das LED-Band ist zwar selbstklebend, aber um sicher zu gehen, dass es sich mit der Zeit nicht löst wird es zusätzlich mit Kabelbindern fixiert

• Kabelbinder 290x4mm zum Fixieren der Gabionenteile auf Aliexpress1 / Aliexpress2 / Amazon1 / Amazon2 / eBay1 / eBay2

wir möchten die LED-Beleuchtung 20cm hoch machen, also müssenauch beide Rohre 20cm lang sein

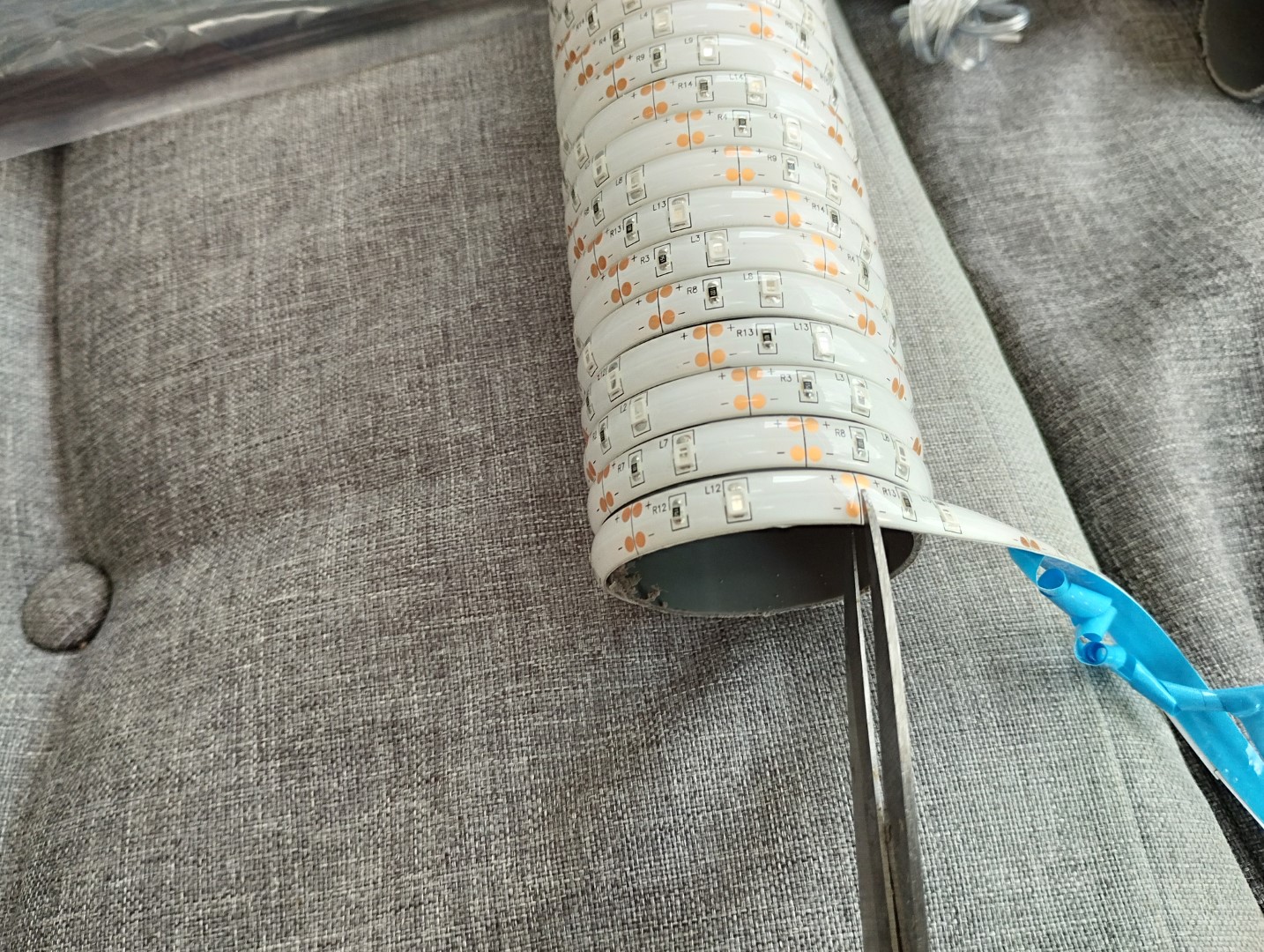

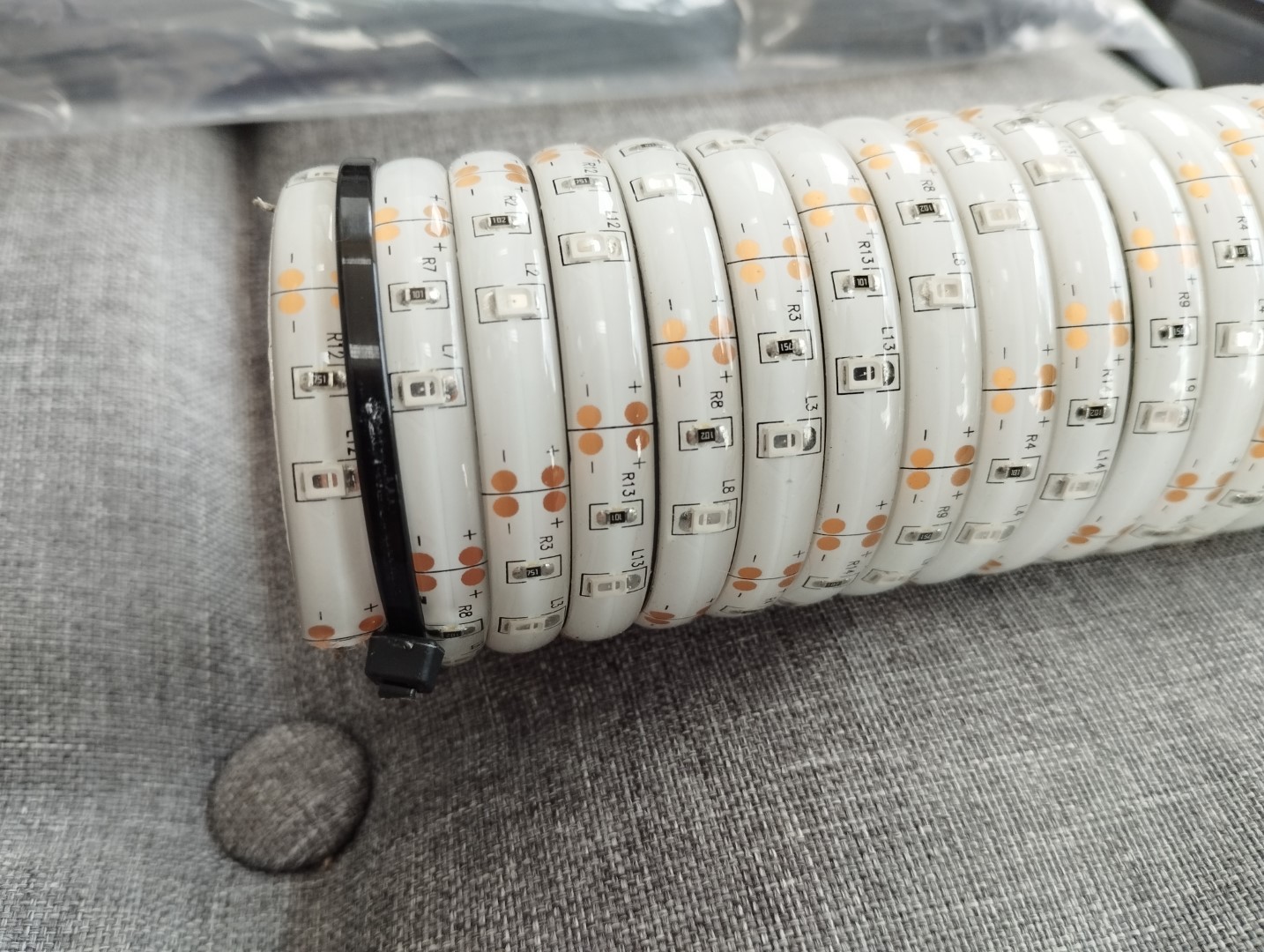

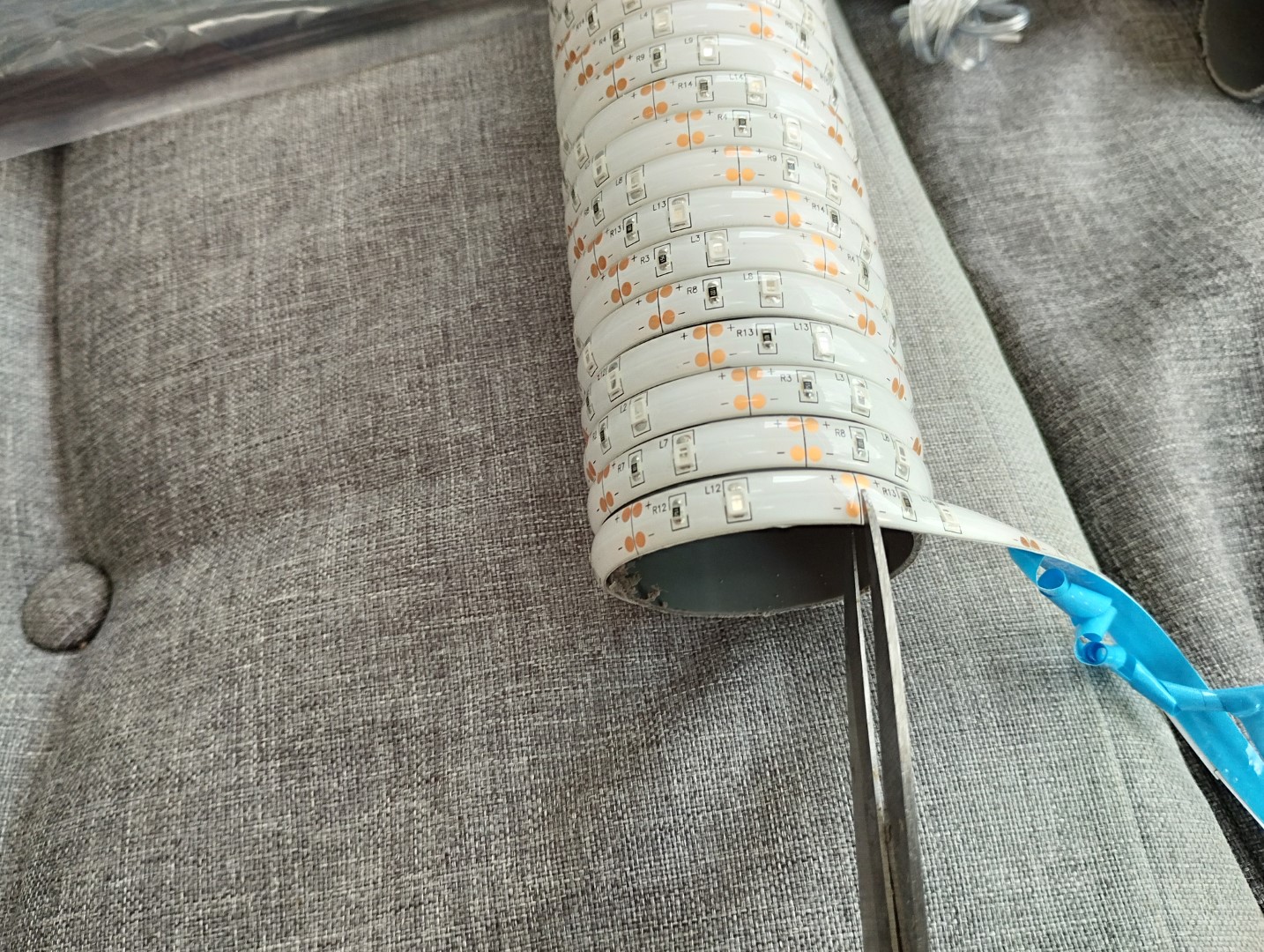

das überstehende LED-Band einfach an der Markierung passend abschneiden. Auf 20cm Rohrlänge mit 50mm Durchmesser passen 4m LED-Band

 so sind die LEDs. auch schön versetzt, sodass später eine gleichmäßige Ausstrahlung entsteht

 beide Enden mit Kabelbinder fixieren

 das verhindert ein späteres Lösen

dann sind die Gabionenelemente an der Reihe

es gibt fertig zusammengeschweißte Gabionenelemente beim Baustoffhändler zu kaufen, die kosten dann aber etwa das 5-fache.

Diese hier sind vergleichbar mit Ikea:  durch das Selbstzusammenbauen kann man viel Geld sparen, braucht aber etwas Geduld - und die mitgelieferte Anleitung ist Kacke...

 wichtig:  erst mal Inventur machen und die Elemente sortieren. Sie sehen erstmal alle gleich aus aber es gibt unterschiede (Rechteckmaschen längs oder quer, große Rechtecke oder kleine)

mit dabei sind

• Spiralen
• Abstands-Haken um ein Ausbeulen der Elemente durch ein Drücken der Steine zu verhindern
• Klammern (die wir garnicht gebraucht haben)

 der Zusammenbau ist denkbar einfach, man muss lediglich die Spiralen in den Ecken einfädeln, diese halten dann die Gitterelemente zusammen.

Da sich beim Anheben der Elemente die senkrechten Spiralen gerne wieder rausschlängeln lohnt es sich, Kabelbinder zu benutzen bis alles an Ort und Stelle ist und dann, kurz vor dem Befüllen mit Steinen, die Kabelbinder wieder ab zu machen

 wir bauen erst die Gabionen elementweise zusammen und tragen sie dann an Ort und Stelle um sie dann nacheinander miteinander zu verbinden

die von uns benutzten Gabionenelemente sind von VidaXL auf eBay / Amazon (andere Designs auf eBay / Amazon )

da unsere Stützmauer 24cm Breite hat kann ich nicht die vier Bohrlöcher der Pfostenschuhe benutzen, da ansonsten keine 5cm Beton rund um die Dübelanker wäre - was notwendig ist, damit diese im Winter bei Frost nicht den Beton sprengen.

 Also bohre ich zwei neue Löcher mittig mit der Tischbohrmaschine PARKSIDE PTBMOD 710 A1 baugleich Scheppach DP55

 Die Pfostenschuhe sind notwendig, damit die schmalen Gabionenelemente nicht umkippen können. Zusammen mit einem Rechteckrohr kommt das in jede Gabionensäule rein

 ausmessen, anzeichnen, mit dem Körner markieren und ein 10mm Loch bohren mit dem handlichen Akku-Bohrhammer PARKSIDE PABH 20-Li baugleich Einhell TE-HD 18 Li Solo Power X-Change

die Schwertlastdübel / Bolzenanker sind einzeln recht teuer, deswegen haben wir sie im Set mit den Pfostenschuhen gekauft

• Dübelplatte + Bolzenanker Pfostenschuh zur Befestigung der Gabionen im Boden auf eBay1 / eBay2 / Amazon

mit der beigefügten U-Scheibe und Mutter ordentlich festziehen, das hält bombenfest

 ein paar kann man schon vorbauen, aber nicht alle um zwischendurch nochmal nachmessen zu können

derweil ist der Gabionenbau in vollem Gange

 die 60x40mm Vierkantrohre passen genau und werden einfach auf die Pfostenschuhe aufgesteckt

• Rechteckrohr 60x40x3mm feuerverzinkt zur Befestigung der Gabionen im Boden auf eBay1 / eBay2 / Amazon

ich habe die Vierkantrohre leider zu lang bestellt, in 1m Länge genau wie die Gabionensäulen auch. Passt eigentlich. Aber ich habe vergessen, dass oben ja die LED-Beleuchtung hin soll,

also müssen alle Rohre um 30cm gekürzt werden. Das geht fix mit der Metall Bandsäge Güde MBS 125 V

 fertig sieht das dann so aus

 die Gabionen elemente werden einfach über die Vierkantrohre drüber gestülpt. Ggf. muss man am Boden noch ein, zwei Gitterstäbe heraustrennen damit es passt,

das geht am einfachsten mit einem Winkelschleifer - Akku Parkside Performance PWSAP 20V baugleich Einhell AXXIO 18/125

 so vorbereitet geht der Aufbau dann flott

da die Gabionen ohne Steinfüllung etwas wackelig stehen ist es nun an der Zeit, die passenden Gabionensteine zu besorgen. Am besten besorgt man sich die beim Baustoffhändler vor Ort - mit regionalen Steinen. Je nach Gabionengröße sollten auch die Steine eine dazu passende Größe haben. Unsere Gittermaschen sind 50 x 100mm weit, als Steingröße haben wir 60 - 120mm gewählt. Das passt optisch und sie fallen auch nicht so leicht heraus

 die benötigte Menge kann man sich dann ausrechnen, vom Baustoffhändler bekommt man eine Aussage, wieviel Tonnen Steine wieviel Kubikmeter ergeben, dann kann man sich bei den Gabionenelementen ausrechnen, wieviel VOlumen die haben - und damit dann auch, wieviele Tonnen Steine man benötigt.

Bei unssind es 2,3 Tonnen für 20 Meter Mauer = zwei Anhängerladungen (wobei 4 PV-Module rund 8m davon ausmachen)

 zu Hause dann umschippen in Eimer und Schubkarre.

 beim Befüllen der Gabionen zuerst mit den Säulen beginnen...

 ...da man diese ausrichten muss, damit sie gerade stehen. SInd beide Säulen senkrecht dann ist das große Element automatisch ausgerichtet



 da wir eine Panne hatten mit dem Luftrad unserer Schubkarre (mal wieder...) haben wir nun auch dort ein pannensicheres PU-Rad montiert s. PU Reifen Vollgummi Rad Sackkarre Gummirad

 bei den größeren Elementen vor dem Befüllen noch die Stabilisierungshaken einsetzen um ein Ausbeulen zu verhindern

nach drei Gabionenelementen wollen wir vier Solarmodule verbauen, damit das Geländer auch ganz nebenher noch Strom produziert.

Wir haben uns für ganz spezielle Module entschieden, und zwar sind das

1. bifaciale Module = auf Vorder- sowie Rückseite lichtempfindlich sind = 30% mehr Stromausbeute als normale Module
2. Glas-Glas Module = der Aufbau ist nicht, wie sonst üblich, Glas - Solarzellen - Folie auf der Rückseite auflaminiert, sondern Glas - Solarzellen - Glas auch auf der Rückseite = doppelt so stabil, diese Module vertragen auch mal einen dagegen geschossenen Fußball und sind somit ideal als Geländer oder als Solarzaun

Wir haben als Module JA-Solar JAM62D 460 genommen, aber es gibt mehrere Hersteller und Marken, die solche Module anbieten und die ENtwicklung ist eh so schnell, dass es diese Module in einem Jahr vermutlich schon nicht mehr zu kaufen geben wird, weil sie technisch überholt sind, deswegen sind die Links unterhalb universell für bifaciale Module

• Solar Photovoltaik-Modul bifacial (= Vorder- sowie Rückseite lichtempfindlich) auf eBay1 / eBay2 / Amazon



ich habe mir eine rahmenlose Montageart überlegt, und zwar möchte ich

1. durch die Module hindurch schrauben
2. durch die Vierkantrohre
3. in die Gabionenelemente
4. alles drei miteinander fest verbinden

Dazu bohre ich 7mm Löcher in den Alurahmen der Module für die später benutzten M6 Schrauben

 sieht dann grob so aus

für zusätzliche Stabilität bekommt jedes PV-Modul je ein Vierkantrohr links sowie rechts, dazwischen kommt dann eine einzelne Gabionensäule

 Rückansicht der bifacialen Module. Die "schöne" Seite ohne Kabellage kommt natürlich nach vorn zur Sichtseite hin

von Innen (= PV-Modulseite her) nach Außen:  M6x70mm Schraube - U-Scheibe 20mm - Alurahmen PV-Modul - 2x U-Scheibe 20mm - Vierkantrohr - U-Scheibe 40mm (zum Einklemmen des Gabionengitters) - M6 Mutter

• Sechskantschraube verzinkt M6x70 zur Befestigung der PV-Module auf eBay1 / eBay2 / Amazon
• Sechskantmuttern M6 zur Befestigung der PV-Module auf eBay1 / eBay2 / Amazon
• U-Scheibe 20mm zur Befestigung der PV-Module auf eBay1 / eBay2 / Amazon
• U-Scheibe 40mm zur Befestigung der PV-Module auf eBay1 / eBay2 / Amazon

die beiden U-Scheiben dienen als Abstandshalter und damit sich die Module in der Hitze / Kälte auch noch ein wenig ausdehnen können

mit den großen 40mm U-Scheiben werden dann die Gabionen-Elemente fixiert

die Vierkantrohre müssen natürlich zuvor noch vorgebohrt werden. Ich habe hierzu immer zuerst die PV-Module gebohrt, dann das Modul angehalten zwischen die zwei dazugehörigen Vierkantrohre, dann die Bohrlöcher angezeichnet, danach die beiden Vierkantrohre vorgebohrt...

...dann seitlich ganz locker an das Modul geschraubt und dann alles zusammen an Ort und Stelle über die Pfostenschuhe gestülpt

 das Befüllen von Hand nimmt viel Zeit in Anspruch, damit es gut aussieht und nicht zu große Leerräume zwischen den Steinen entstehen

 aber zu Dritt geht es gut voran

 Rohrisolierung zum Schutz vor Kratzern an den Unterarmen

 so kann man sich schon vorstellen, wie es später aussehen soll

 die PV-Module sind bei uns mit der Rückseite nach Osten = Sonnenaufgang / Vormittagssonne und mit der Vorderseite nach Westen = Nachmittagssonne / Sonnenuntergang ausgerichtet

 der Pool gehört eigentlich ganz links ins Eck, aber er steht dieses Jahr extra mittig, damit wir ringsherum genug Platz haben zum Arbeiten und Errichten der Steinmauer

 ganz rechts am Eck:  Resteverwertung. Ich musste die drei letzten Gabionenelemente etwas kürzen, da sie nicht auf die Mauer gepasst hätten. Zwei dieser abgetrennten Reststücke längen die Gabionen nun an denseitlichen Flanken an

 dann kommen die LED-Lichter an die Reihe.

Die Kabelspirale in 4mm ist zum Schutz des Stromkabels wo die Steine obenauf liegen und gibt's auf eBay1 / eBay2 / Amazon

 die Gabionensäumen haben 100cm Höhe, die oberen 30cm haben wir nicht mit Steinen befüllt sondern es sollen 20cm LED-Licht und dann ganz oben nochmal 10cm Steine hin

Glasbrocken in 40 bis 80mm Körnung

 das gibt ein schönes Licht, habe ich so auch schon in der selbstgebauten Sauna verwendet s. Sauna im Gartenhaus Teil16 - Kristalllampe & Kleinigkeiten

• Glasbrocken 40 - 80mm für LED-Beleuchtung auf eBay / Amazon

die LED-Röhre kommt senkrecht stehend in die Mitte der Gabionensäule, das Plexiglasrohr als Schutz, die kleine Solarzelle mit Akkus drin kommt unsichtbar versteckt hinter die Gabionensäule

reihum mit Glasbrocken umbauen

der Deckel schützt mit seinen Lamellen zuverlässig von oben vor Feuchtigkeit (zur Montage hilft es übrigens, die Lamellendeckel zuerst in heißes Wasser einzulegen und danach in die Plexiglasröhren zu stecken)

 obenauf nochmal eine 10cm Schicht Gabionenschotter

 von Nahem

 das Stromkabel vom LED-Band zur Solarzelle wird mit der Kabelspirale geschützt, die Solarzelle dann einfach mit Kabelbinder an der Gabionensäule befestigt und seitlich zur Sonne hin ausgerichtet

 ok das war Nummer eins, fehlen noch 13 weitere

da die Glasbrocken viel eher durch die Gabionengitter hindurchrieseln als die Steine hilft es, mit einer Hand von außen das Gitter grob zuzuhalten, dann mit der anderen Hand einen Schwung Glasbrocken reinzufüllen. Es rieseln zwar noch immer einige Glasbrocken raus, aber der Großteil verkeilt sich und bleibt wo er hin soll, den Rest kann man dann aufheben und erneut oben einfüllen

 die Glasbrocken sind übrigens nicht scharfkantig, man kann sie gut auch ohne Handschuhe verarbeiten. Handschuhe sind aber sinnvoll bei den Gabionensteinen je nach Gesteinsart, weil der Feinstaub die Hände stark austrocknet

 zum Schluss dann ein Gitterdeckel drauf  und vier kurze Spiralen eindrehen

 fertig

 so sieht das Endergebnis nach einer Woche Arbeit dann aus

zum Testen mal eben ein GMI 500 Grid Mikrowechselrichter an ein einzelnes PV-Modul angeschlossen um zu schauen, wieviel Strom bei dieser suboptimalen Einbauart (90° senkrecht stehend + Ost/Westausrichtung) überhaupt ankommt.

Im Schnitt 270 Watt, aber zeitweise waren auch 330 Watt zu sehen was bei maximal möglichen 460 Watt garnicht mal so schlecht ist wie gedacht

 mal eben noch ein Pavillon und Sitzgarnituren aufgebaut

 was noch fehlt ist die Begrünung obenauf und die Verkabelung der PV-Module

 kommt natürlich auf den Bildern nicht gut rüber, aber die Beleuchtung ist super.

 mit der Farbwahl und den einstellbaren Farbmodi müssen wir noch bissel ausprobieren. Das Rot ist Geschmackssache, aber das Weiß mit leichtem Blaustich gefällt uns schonmal richtig gut

 das ist keine helle Beleuchtung zum Bücherlesen nachts sondern eine dezente Hintergrund- & Ambientebeleuchtung



Hier noch ein Video vom fertigen Ergebnis

https://www.youtube.com/watch?v=R6B1nRNWfYg

 soweit erstmal, weiter geht's an dieser Stelle dann, sobald wir die Verkabelung der Solarmodule angehen





Inhaltsverzeichnis:

• 1. Stützmauer bauen (2021)
• 2. Terrasse aufschütten (2022)
• 3. Gabionen Solarzaun bauen
• 4. Photovoltaikmodule & Wechselrichter anschließen
• 5. Erweiterung mit einem Süd-Modul





4. Photovoltaikmodule & Wechselrichter anschließen

Anschluss Solarmodule + Wechselrichter + smart WLan Energymeter

Nach vier Wochen Sommerpause ging es dann an die Verkabelung der Module und die Installation des Wechselrichters.

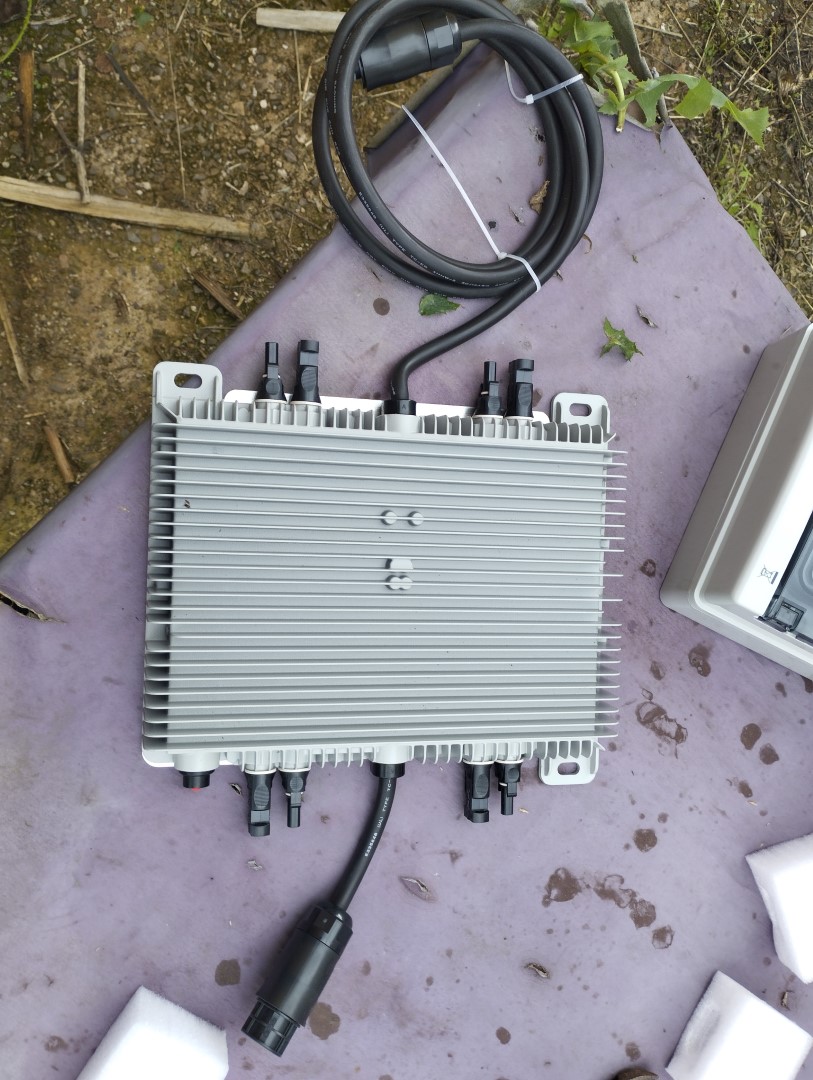

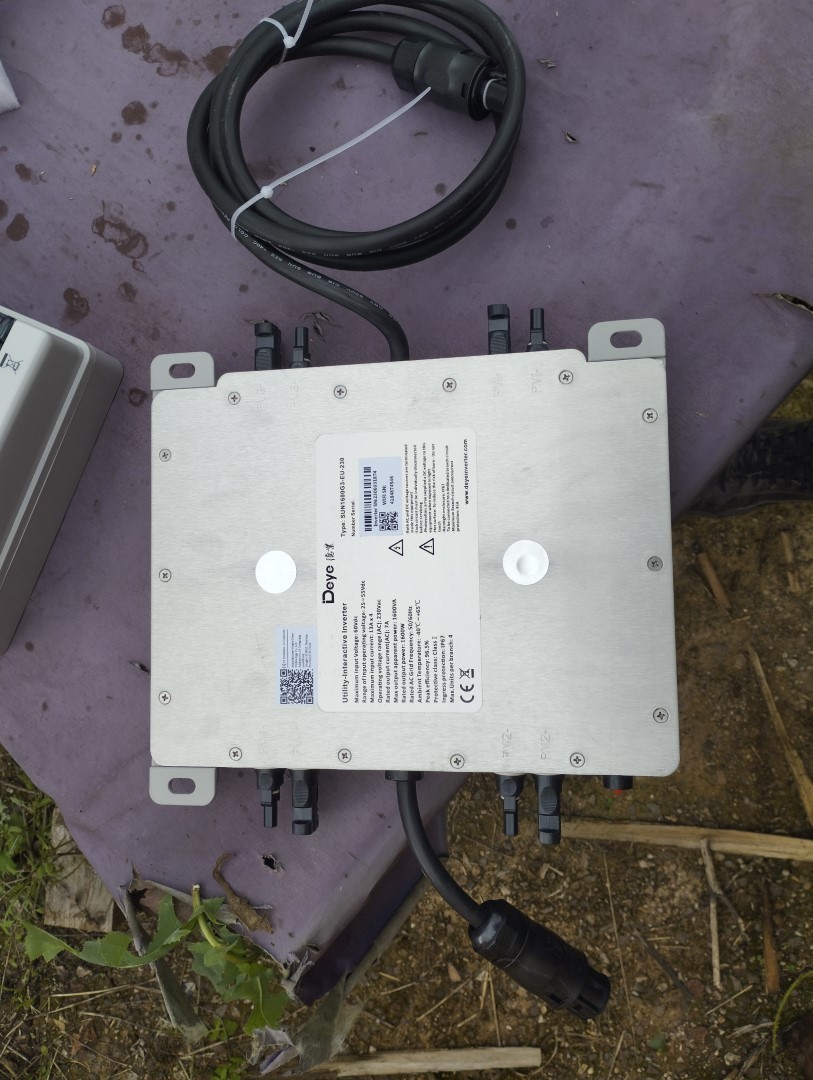

das ist ein Modulwechselrichter von Deye, ein Sun G1600







Da die vier Module durch die große Birke im Tagesverlauf teilweise verschattet werden kann ich sie nicht in Reihe schalten, da dadurch bei Verschattung eines Moduls die Gesamtleistung aller Module runtergezogen werden würde,

also bleibt nur ein Wechselrichter mit vier separaten Anschlussen und, das ist wichtig, vier separaten MPP Trackern. Dieser kann dann die Leistung jedes einzelnen Moduls unabhängig voneinander optimal einstellen, auch bei Verschattung.

Deswegen habe ich mich für einen Deye 1600 Wechselrichter entschieden

Deye Balkonsolar Wechselrichter auf eBay1/ Amazon / Aliexpress

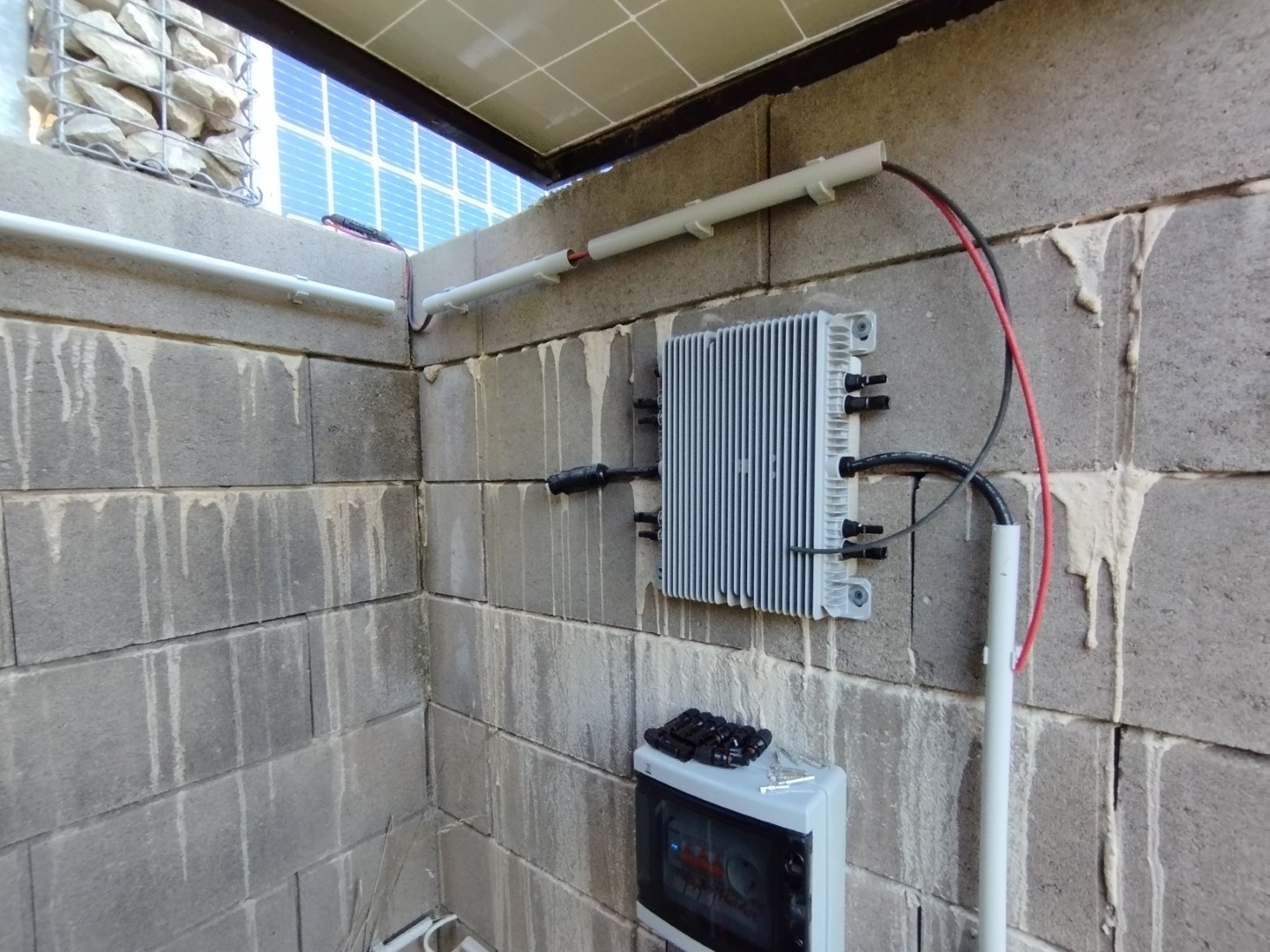

dieser wird unterhalb der Stützmauer montiert

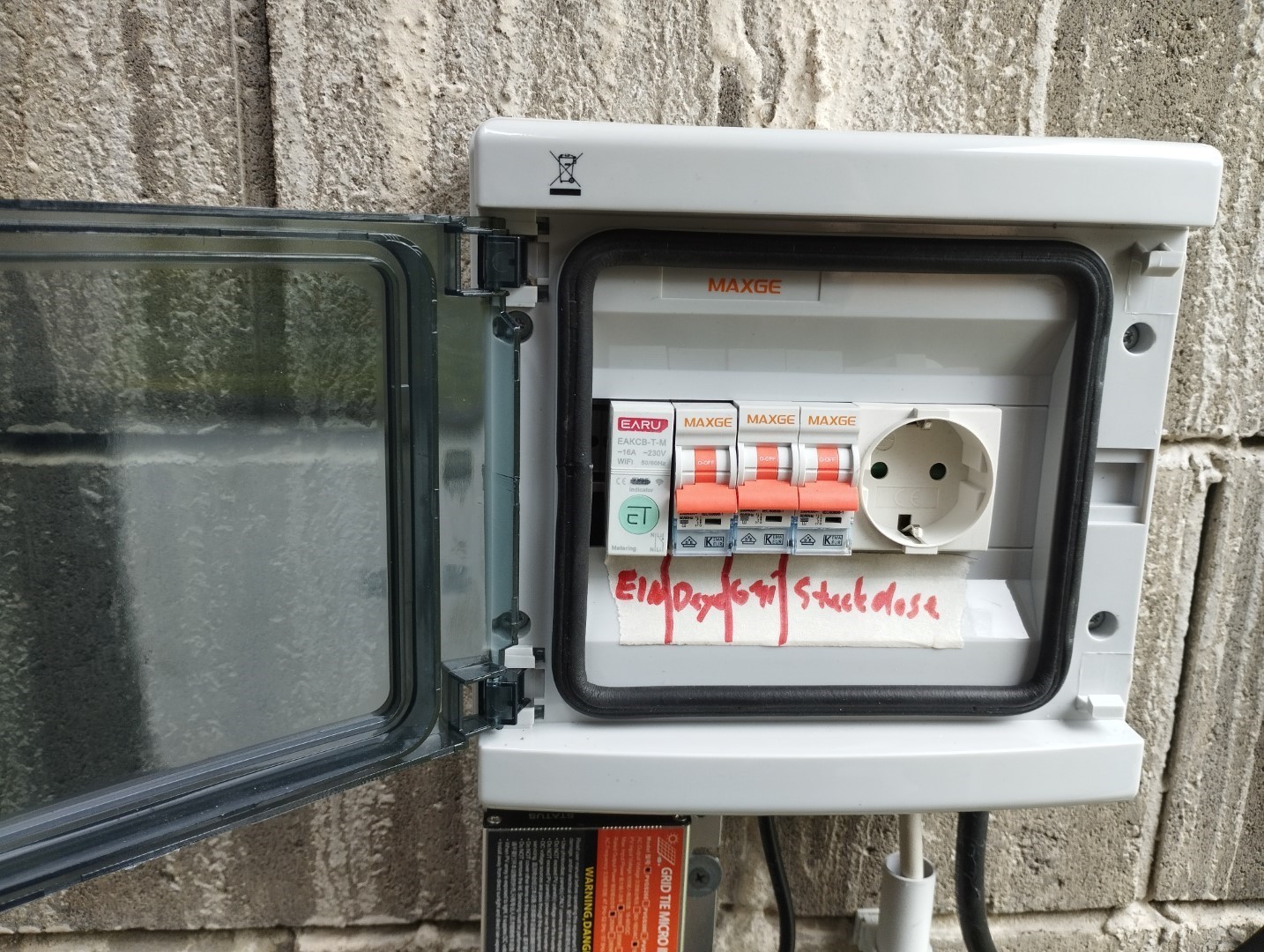

darunter ein kleiner, wasserdichter Aufputz Sicherungskasten mit separaten Sicherungen für

• den Deye Wechselrichter
• einen zusätzlichen Microwechselrichter, den ich noch installieren werde, mehr dazu später
• eine Steckdose im Sicherungskasten, falls man dort mal Strom braucht
• ein smarter WLan Energy-Meter zur Erfassung des produzierten Stromes und mehr, auch dazu später noch mehr



Sicherungskasten / Kleinverteiler / Unterverteilung auf Amazon / Amazon-Suche / eBay / eBay-Suche

Sicherung AC / Leitungsschutzschalter für 230V auf  Amazon / eBay / eBay-Suche

Sicherung DC für PV-Module und Batterie auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress-Suche / Amazon / eBay

Schuko Einbausteckdose für Din-Hutschiene auf Aliexpress1 / Aliexpress2 / Aliexpress-Suche / Amazon-Suche / eBay-Suche

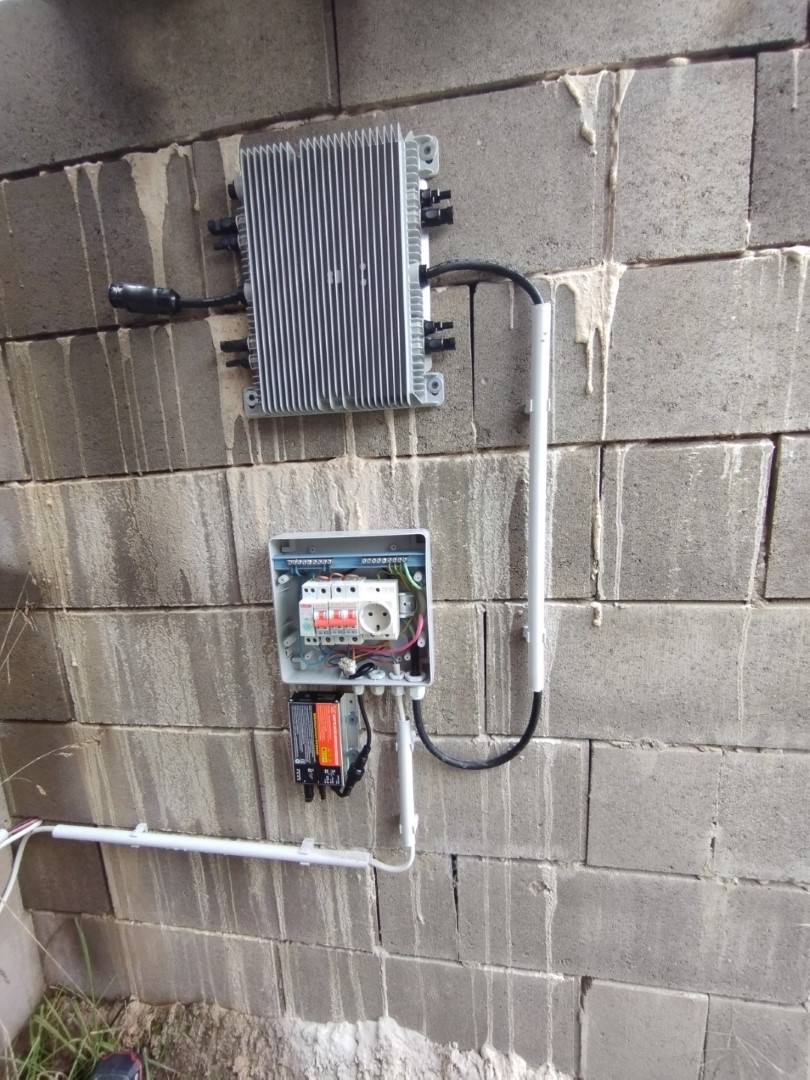

fertig sieht das dann so aus





 als Überdachung der Stelle, wo der Sicherungskasten hängt möchte ich noch ein zusätzliches, einzelnes PV-Modul installieren. So habe ich Dach und Stromerzeugung in einem.

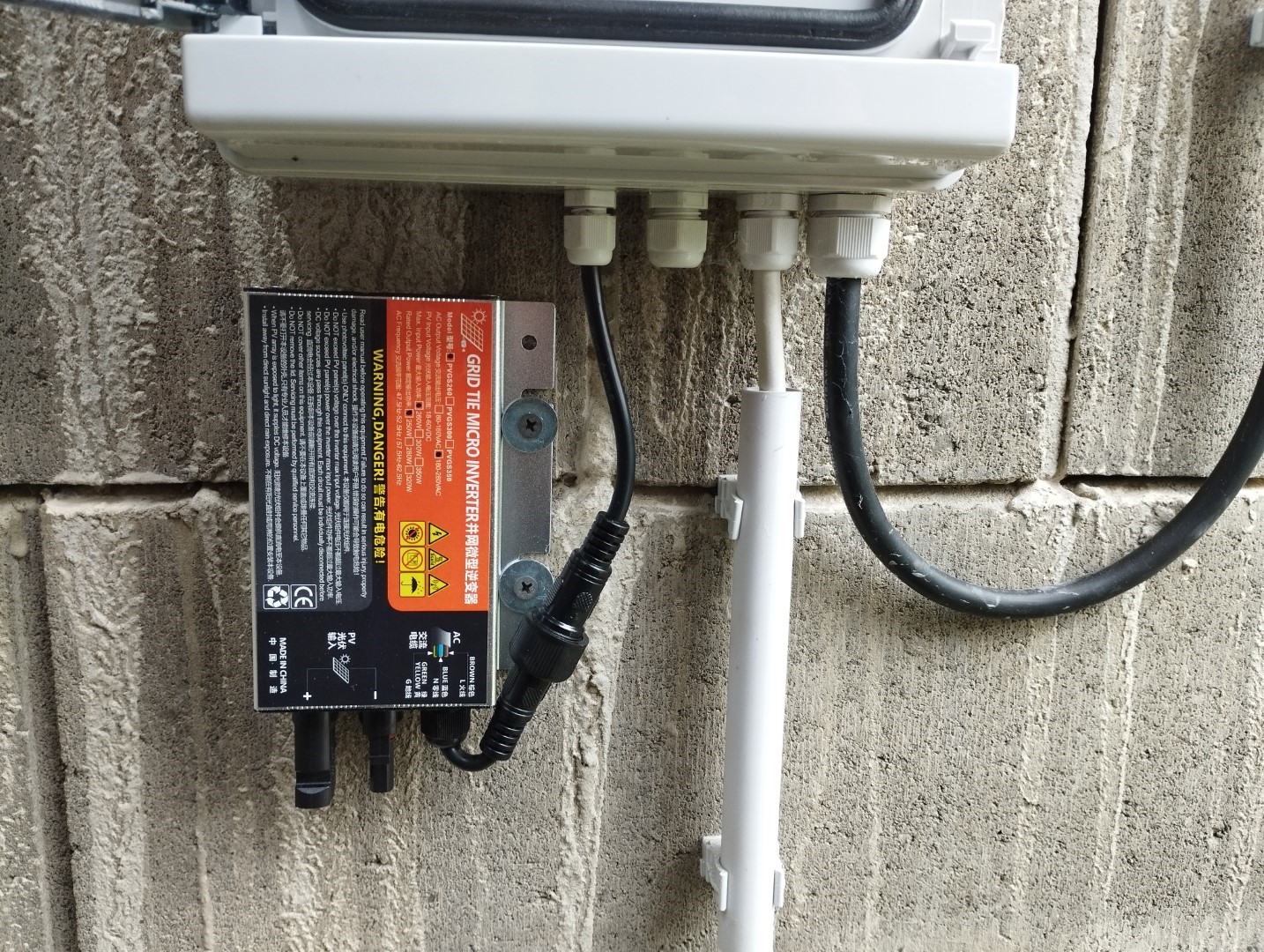

Dieses einzelne Modul bekommt auch einen eigenen, kleinen 300W Wechselrichter. Ich nehme einen PVGS 260, das ist einer der preiswertesten Einspeisewechselrichter am Markt.



Micro Grid Inverter PVGS

• 120 / 150 / 180 = 150W Leistung auf
  ab 2022
