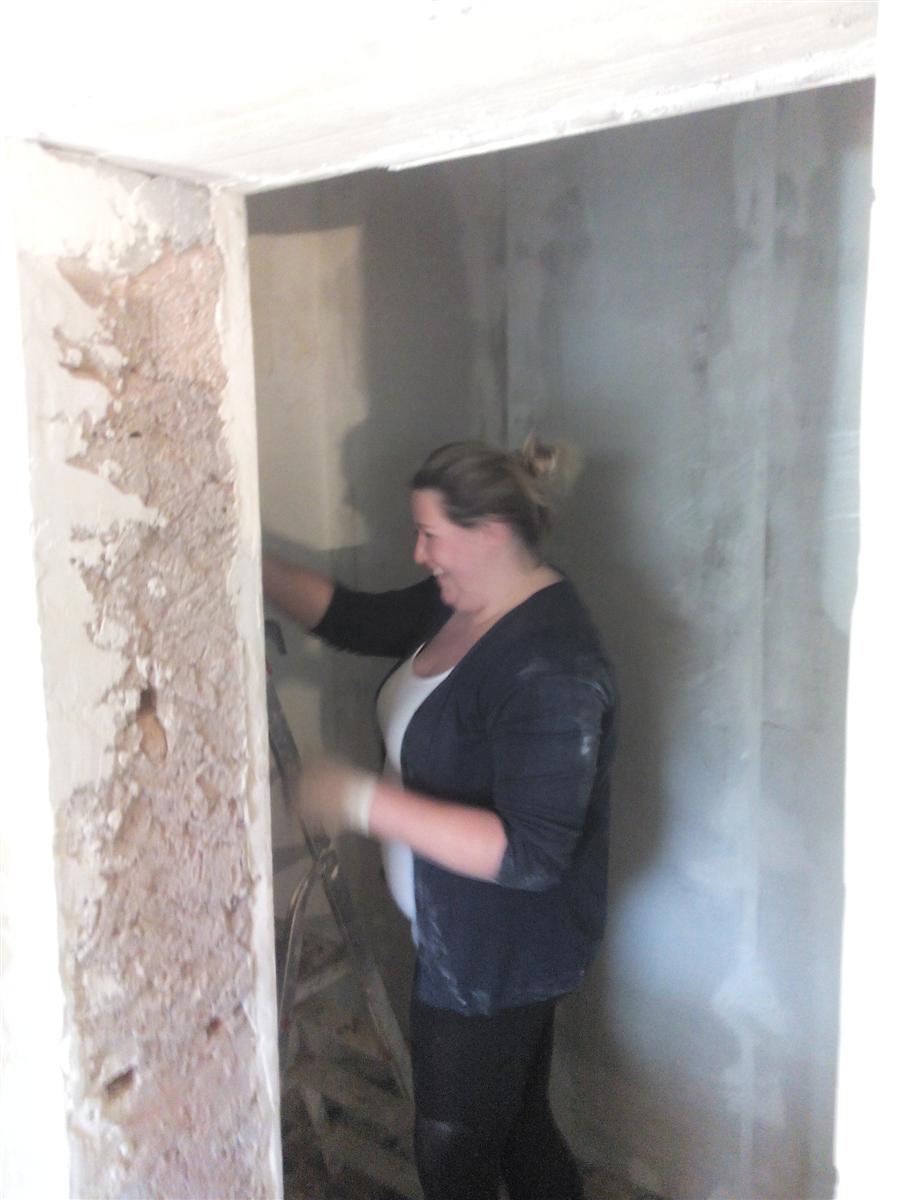

Mona grundiert den Vorratsraum...

Bild von



...und hat sichtlich Spaß dabei

Bild von

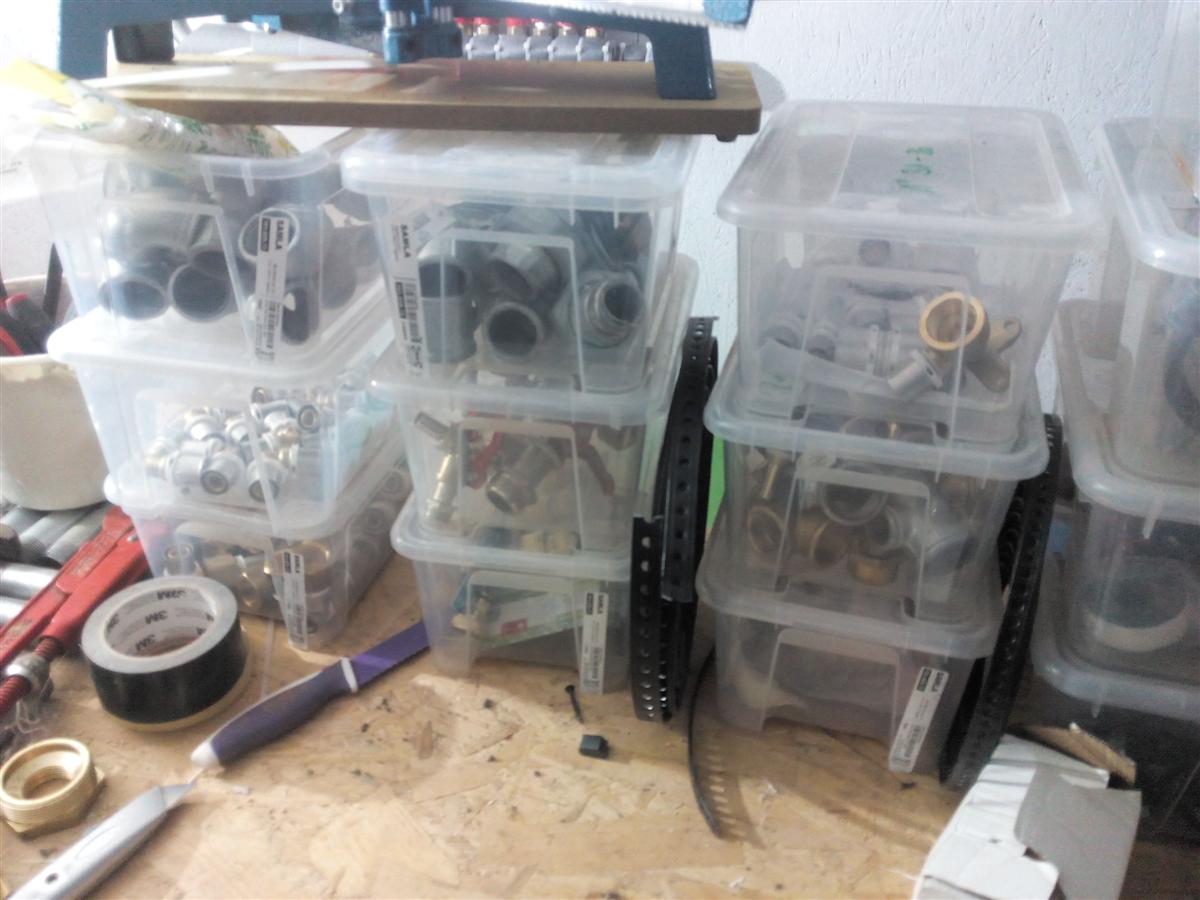

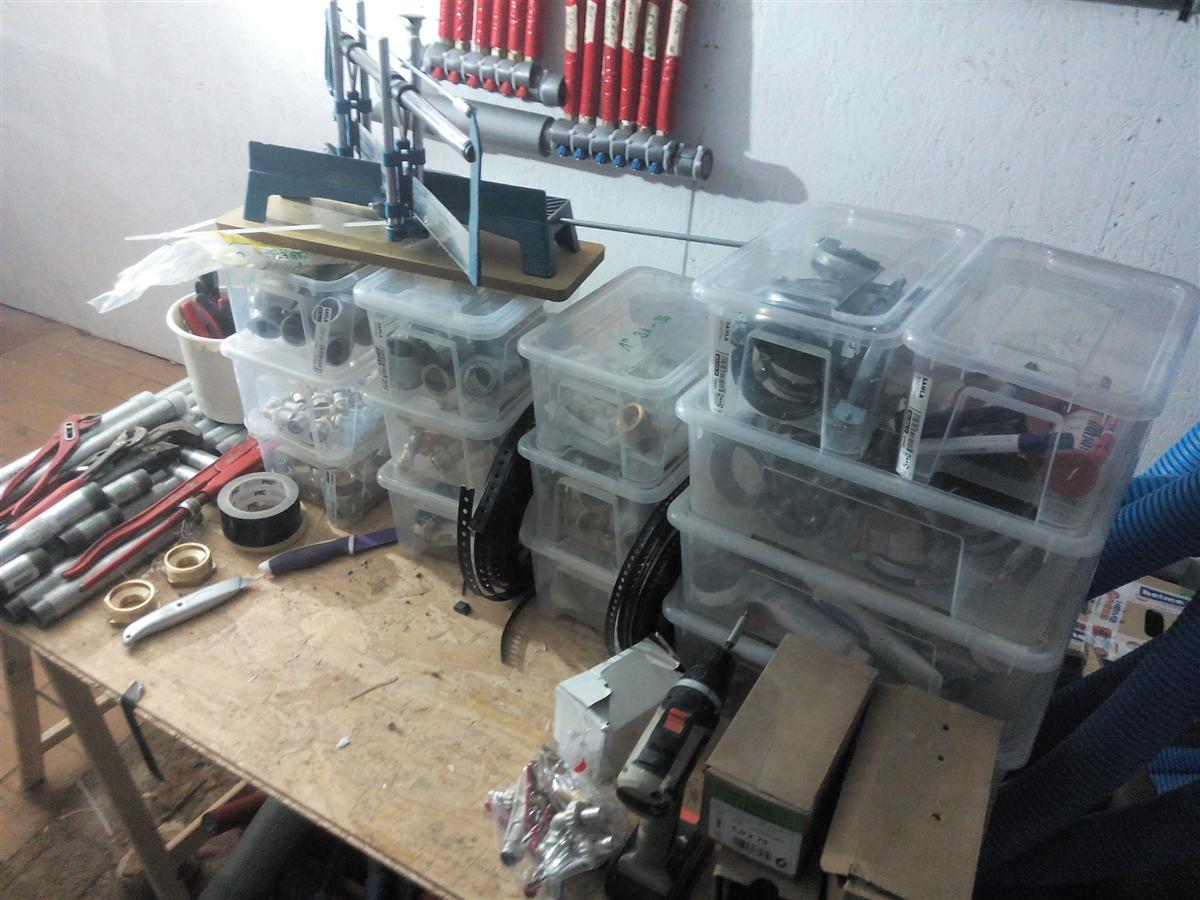

die Einzelteile für Heizung & Sanitär werden immer mehr, sieht schon fast aus wie im Baumarkt

Bild von



das sog. Hydraulikschema der Wärmepumpe. Das ist ein Aufbauplan des Heizungssystems und zeigt Rohrleitungen, Pumpen, Ventile, AUsgleichsbehälter etc.pp.

Noch ziemlich unverständlich da mit Fachsymbolen versehen und es sind auch nicht alle benötigten Komponenten detailliert erfasst. Da muss ich erstmal noch schlau draus werden. Aber nicht heute.

Bild von

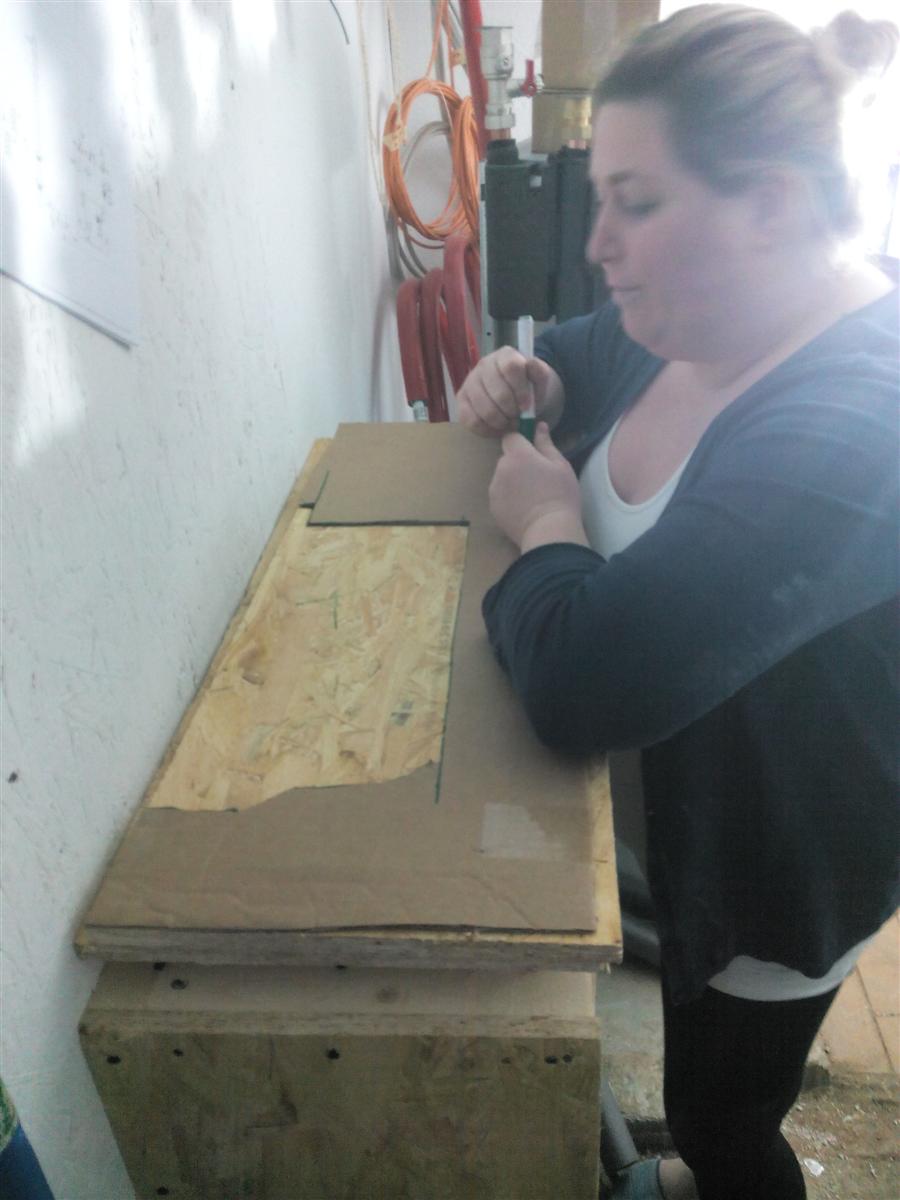

Weiter geht es mit dem Boden des Soleverteiler Kastens, hier machen wir zuerst aus Pappe eine Schablone um die Ausschnitte für die 8 dicken Rohrleitungen möglichst exakt hinzubekommen.

Bild von



https://www.youtube.com/watch?v=uo945LA_hYk



Sieht gut aus - die Schablone auch ?

Bild von



Bild von



passt recht gut

Bild von



jetzt noch die Rohre verschrauben, die aus dem Kasten herausführen. Hier arbeiten wir mit verzinkten Rohren mit Gewinde aus Temperguss in der 1" / DN25 Ausführung.Bild von

so das reicht erstmal um mit dem Kasten weitermachen zu können

Bild von



auf der linken Seite schließen wir etwas Schlauch an um die Anlage zu befüllen

Bild von



Dann wird hinter den Armaturen soweit es geht mit Mineralwolle gedämmt

Bild von



Bild von



alle Hebel bleiben natürlich frei

Bild von



Bild von



um den Rest zu dämmen habe ich mir was besonderes überlegt, mal schauen, ob das auch klappt

Bild von



man nehme und zerstöre ein paar Grillschalen

Bild von



und biegt diese um die Anschlüsse und Hebel schützend herum

Bild von



den Rest verkleidet man mit extra stabiler Alufolie

Bild von



die Übergänge werden mit Panzertape verklebt

Bild von



der Deckel wird mit Mineralwolle gedämmt und dann festgeschraubt

Bild von



dann zum Schluss die Frontklappe aufsetzen und provisorisch festschrauben

Bild von



im oberen Bereich der 85cm breiten Front haben wir drei Löcher gebohrt um den Hohlraum dahinter nun mit Bauschaum auszufüllen, denn Bauschaum isoliert auch sehr gut.

Bild von



Ziel:  ein exakt auf unseren selbstgebauten Soleverteiler angepasstes Formteil, welches man bei geöffnetem Deckel entnehmen kann und so an alle Ventilhebel kommt. Im Idealfall wird das Schaumteil sogar an der Frontklappe haften bleiben, denn diese haben wir extra nicht mit ALufolie verkleidet und sogar ein paar lange Schrauben "ins Leere" geschraubt, damit sich der Bauschaum quasi daran festhalten kann

https://www.youtube.com/watch?v=iuJ5QC9q6WI



Pause - wir nutzen das gute Wetter um das erste Mal für dieses Jahr zu grillen

Bild von



ebenfalls auf dem Plan:  Sommerreifen auf beide Autos aufziehen

Bild von



https://www.youtube.com/watch?v=GQx9-kRbw_k



Zum Abschluss nochmal zwei Dosen Bauschaum nachgesprüht sodass insgesamt 4 Stück zu je 500 ml drin sind. Schwer zu sagen ob das reicht oder viel zu viel ist, man sieht ja nichts

Bild von
