Am Wochenende bin ich endlich mal dazu gekommen, das sog. "Hydraulikschema" (der Leitungsplan der kpl. Heizungsanlage) zu planen.

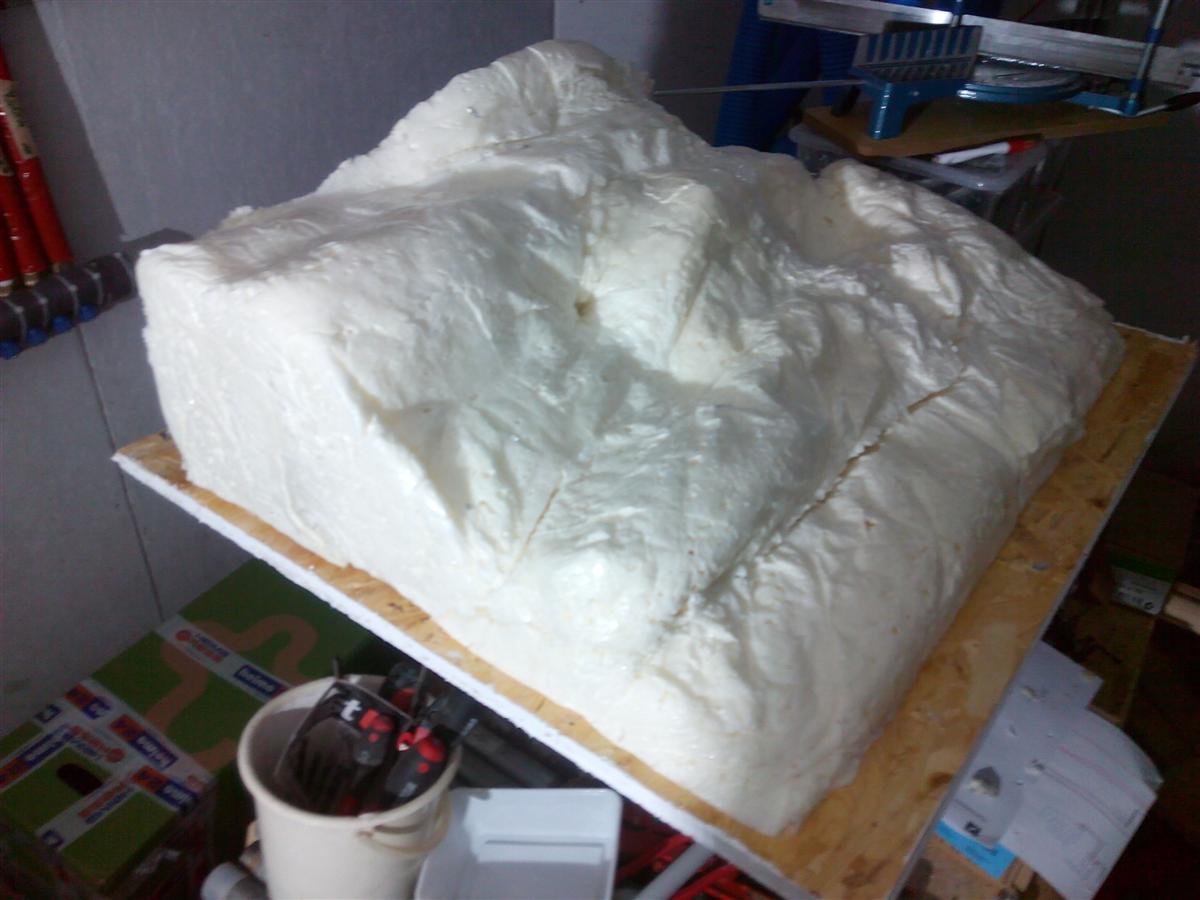

weiter geht es mit dem gedämmten Kasten des Soleverteilers. Vor dem Öffnen fehlen noch Scharniere, Griff und Beschläge

Das Öffnen war schwieriger als gedacht.

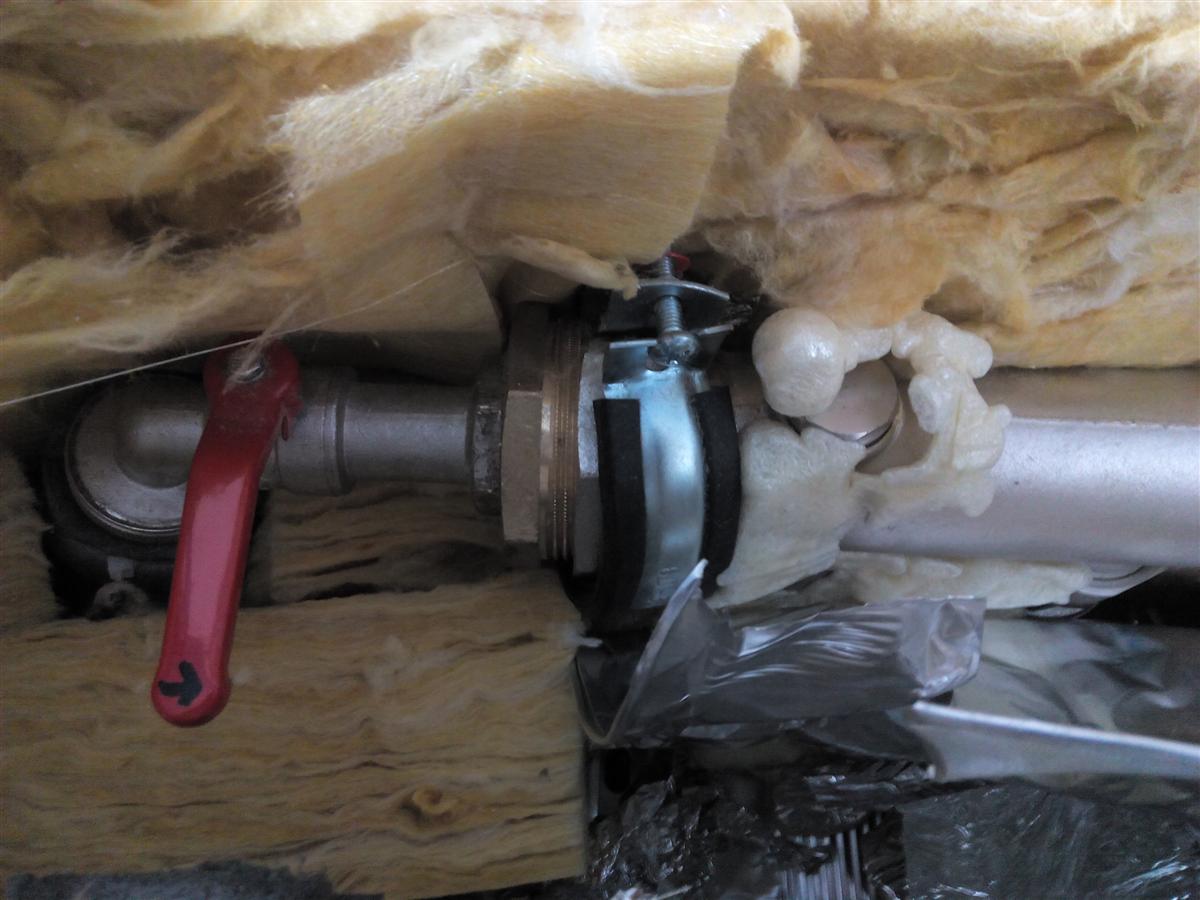

die erste Befürchtung hat sich bestätigt:   der Montageschaum hat teilweise einen Weg hinter die Alufolien-Abschirmung gefunden

an zwei Stellen hat der Schaum sich seinen Weg gebahnt.

naja, also ran mit dem Messer und abkratzen

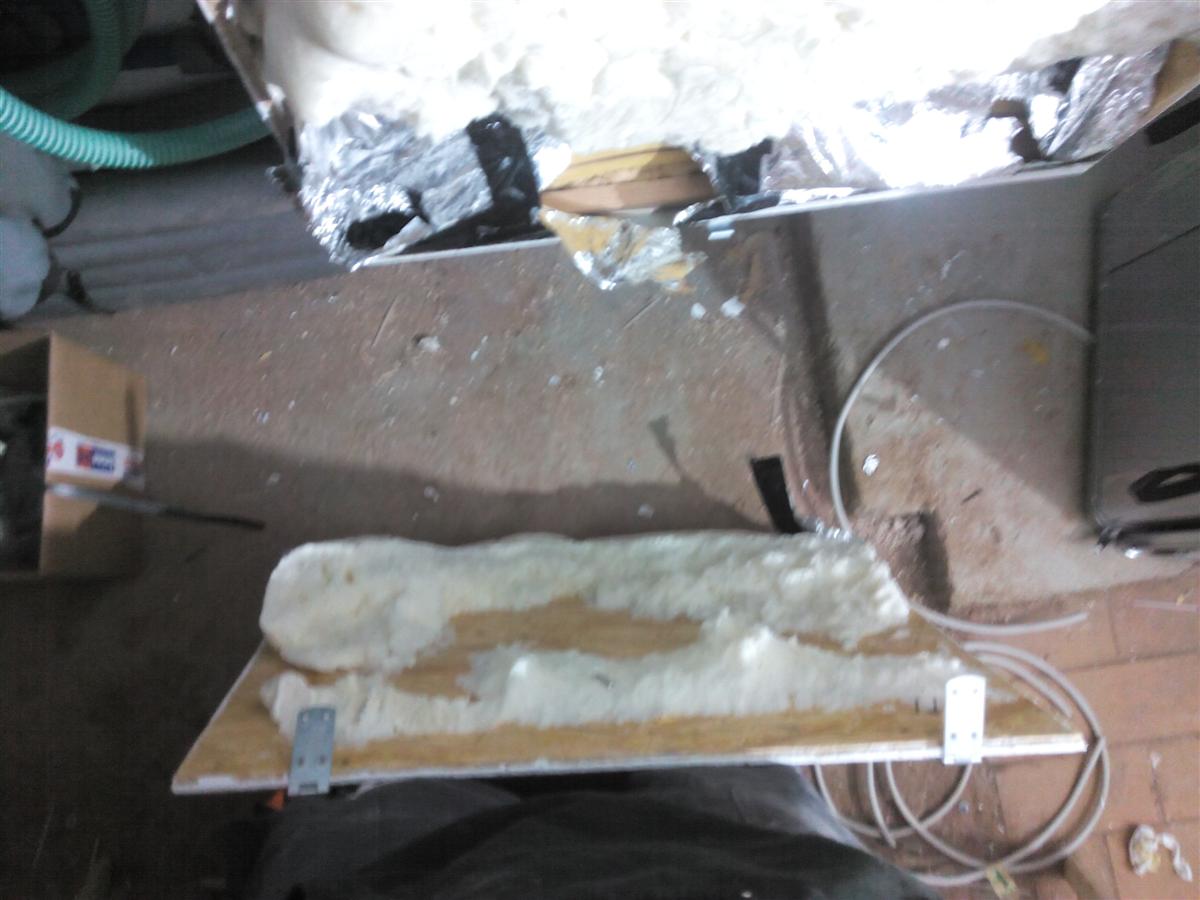

der Deckel mit dem Formteil

das Hydraulikschema als Arbeitshilfe direkt am Arbeitsplatz

es folgt nun das "primärseitige Sicherheitspaket". WIe der Name schon vermuten lässt ein SIcherheitsfeature im Primärkreislauf der Wärmepumpe, also im Solekreislauf, bestehend aus (v.l.n.r.):

• Manometer (Druckanzeige)
• Kappenventil
• automatisches Entlüftungsventil
• Sicherheitsventil (= automatisches Überdruckventil)
• Soledruckwächter (der blaue Kasten)
• MAG Ausgleichsbehälter

die rückseitigen Anschlüsse der Wärmepumpe

da noch ein paar Teile fehlen um das Sicherheitspaket anzuschließen geht es an anderer Stelle weiter:  eine Abzweigung Kaltwasser muss noch nachträglich eingebaut und in die Garage zum Pufferspeicher geführt werden

auf der anderen Seite der Wand in der Garage sieht das erstmal so aus:

kleines Malheur:  ich habe aus Versehen die Palette mit unserem Laminat geflutet indem ich eine Leitung durchgeschnitten habe, die bereits unter Wasser stand. Zwar ist die rote Warmwasserleitung noch garnicht angeschlossen, aber über den Boiler mit der Kaltwasserleitung verbunden.

zum Glück sind die Laminatpakete einzeln eingeschweißt sodass so gut wie nichts richtig nass geworden ist
