Das Spezialklebeband ist endlich angekommen und nun können wir die Dampfsperrfolien luftdicht miteinander verkleben

Bild von



da kommt der Abfluss hin

Bild von



Der Boden besteht aus (von oben nach unten):

  • 18mm OSB
  • 20mm Diele
  • 70mm Balken, dazwischen dann
  • ca. 20mm Luft und
  • ca. 50 mm krümeliger Estrich
  • 12mm Lattung
  • Stroh
  • ca. 30mm Gips

Bild von

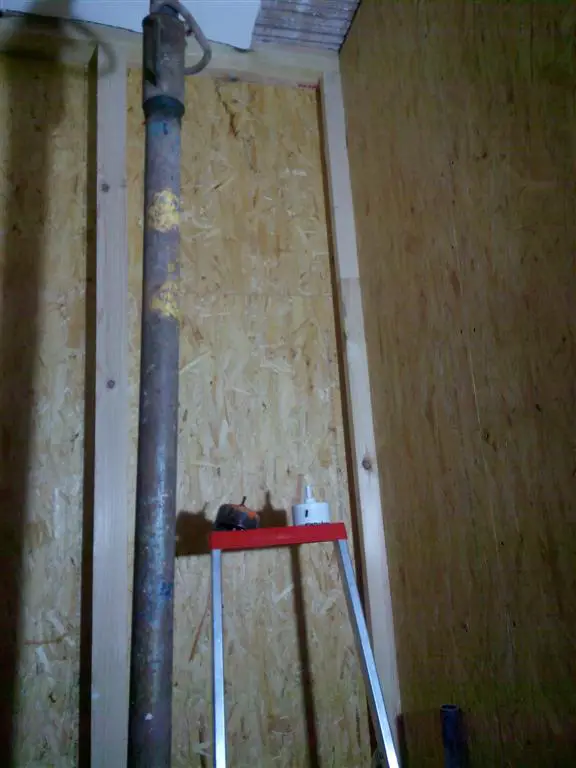

direkt darunter:  die Trennwand zwischen Bad und Vorratsraum.

Bild von

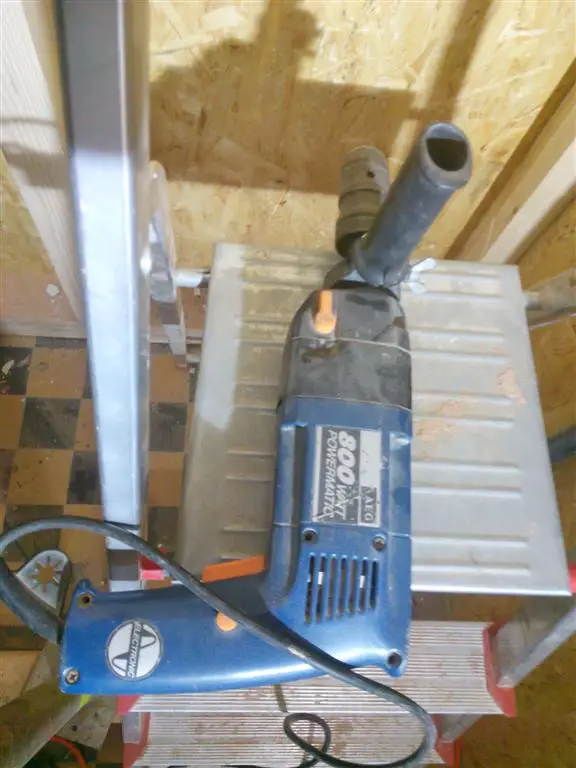

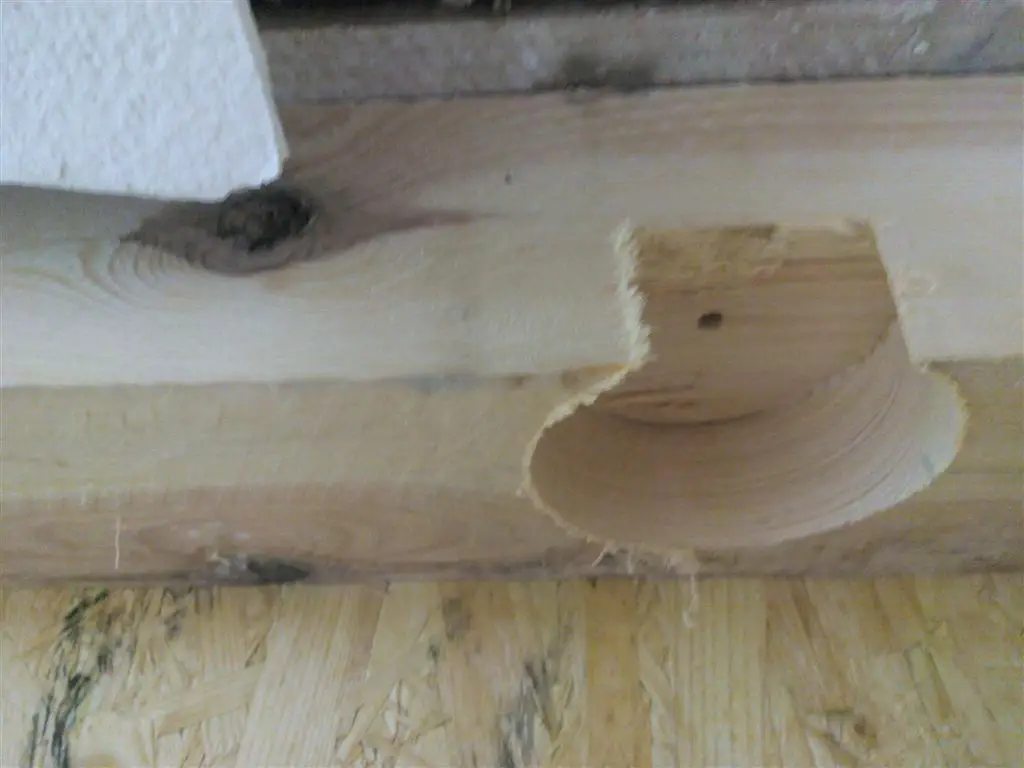

Hier muss nun noch ein entsprechendes Loch mit einer Lochfräse durch den neu eingezogenen Deckenbalken

Bild von



fertig

Bild von



da durch das Loch in der Decke auch die Wasserleitungen müssen geht's nun mit den Anschlüssen weiter. Dazu die Badearmatur zum Maß nehmen mal ausgepackt.

Serie "Aachen" von Globus Baumarkt

Bild von





Anschlüsse mit Pressverbinder für Aluverbund auf Montageblech, welches wiederum auf einem Balken als Träger montiert wird

Bild von



sieht dann eingebaut so aus (Rückansicht bzw. innerhalb der Badwand zum Flur hin)

Bild von



Vorderansicht. Unten kommen dann die Zuleitungen durch die Decke, verschwinden in der Zwischenwand und kommen rechts oberhalb wieder raus um dort die Armatur anzuschließen

Bild von



überall gut fixiert damit sich durch Druckschwankungen beim ruckartigen Wasserhahn aufreißen nicht irgendwann die Schläuche aus den Pressverbindern herauslösen und es anfängt zu tropfen.

Die Löcher darüber sind für die Strom-Zuleitung, die ebenfalls durch das Loch im Boden rauf ins DG geführt wird. Genau in diesem Teil der Wand wird später auch noch die Unterverteilung eingebaut, also ein eigener Sicherungskasten nur für diese Etage. Zugänglich natürlich nicht vom Bad her sondern vom Flur.

Bild von



So, heute schon früh Feierabend weil wir mal anfangen wollten uns nach Küchen umzuschauen.

Was daraus geworden ist:  hier ein 3D Modell

Bild von



angelehnt hieran

Bild von



Zum Thema Küche gibt's eine eigene Story, nachzulesen hier:

-> Die Küche ist fertig
