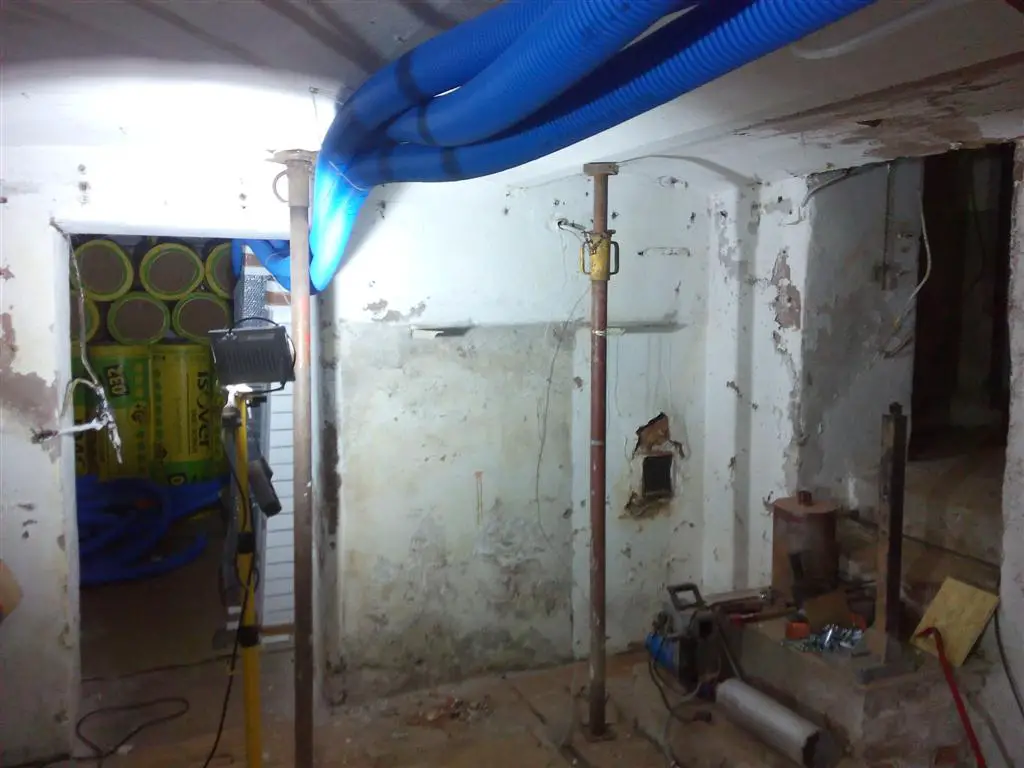

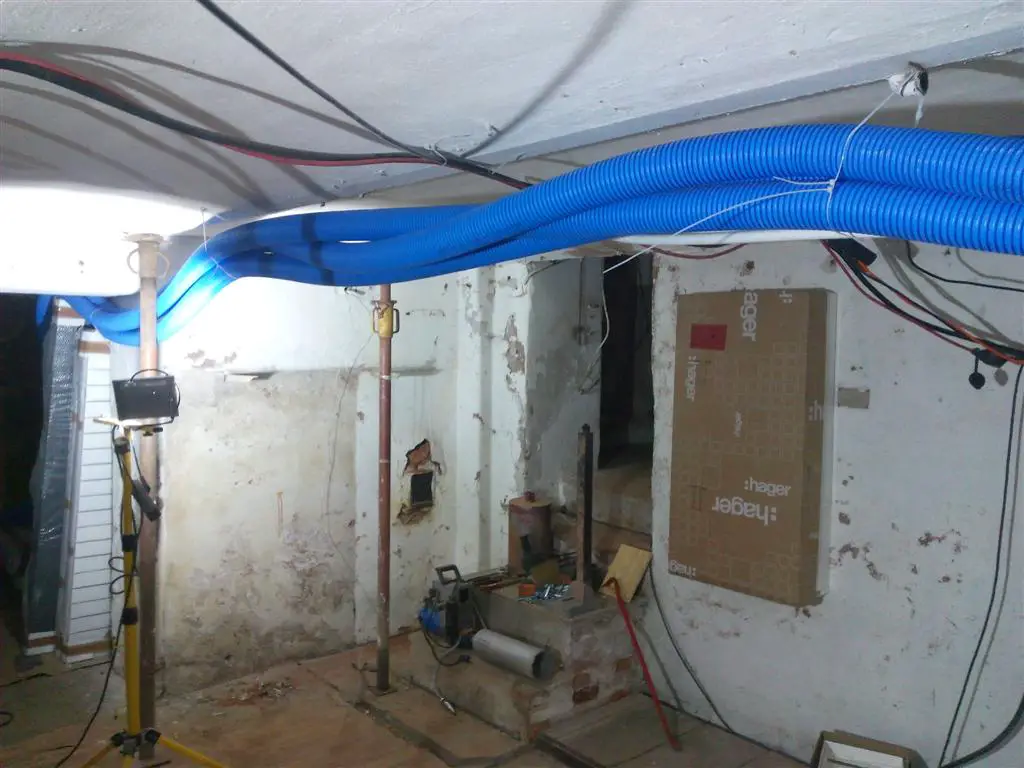

Im Keller laufen auch nicht nur all unsere neu verlegten Strom-, Wasser-, Abwasser- und Heizungsleitungen zusammen sondern auch die (blauen) Lüftungsschläuche. Insgesamt kommt da einiges zusammen.

Um vom Hauptkellerraum in den Heizungskeller zu kommen müssen die Leitungen durch die tragende Wand, genau zwischen den beiden Stahlstützen.

Bild von



Am besten ist hier eine Kernbohrung, wir nehmen den dicken Bohrer mit 220mm, den wir auch für den Edelstahlschornstein genommen haben.

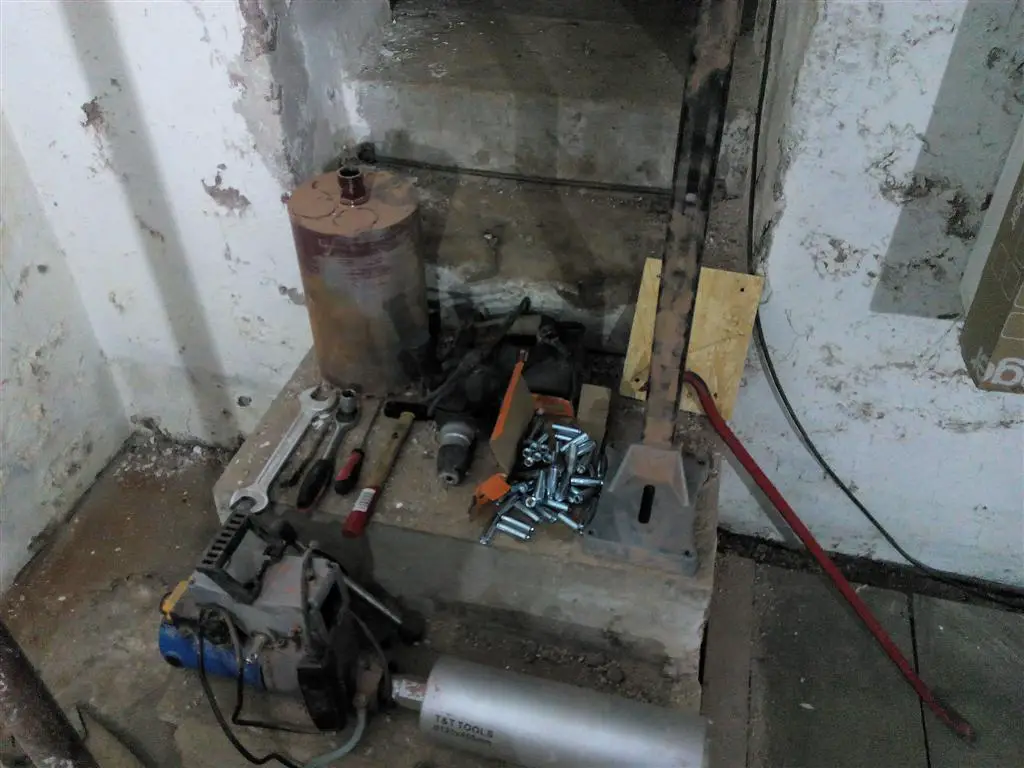

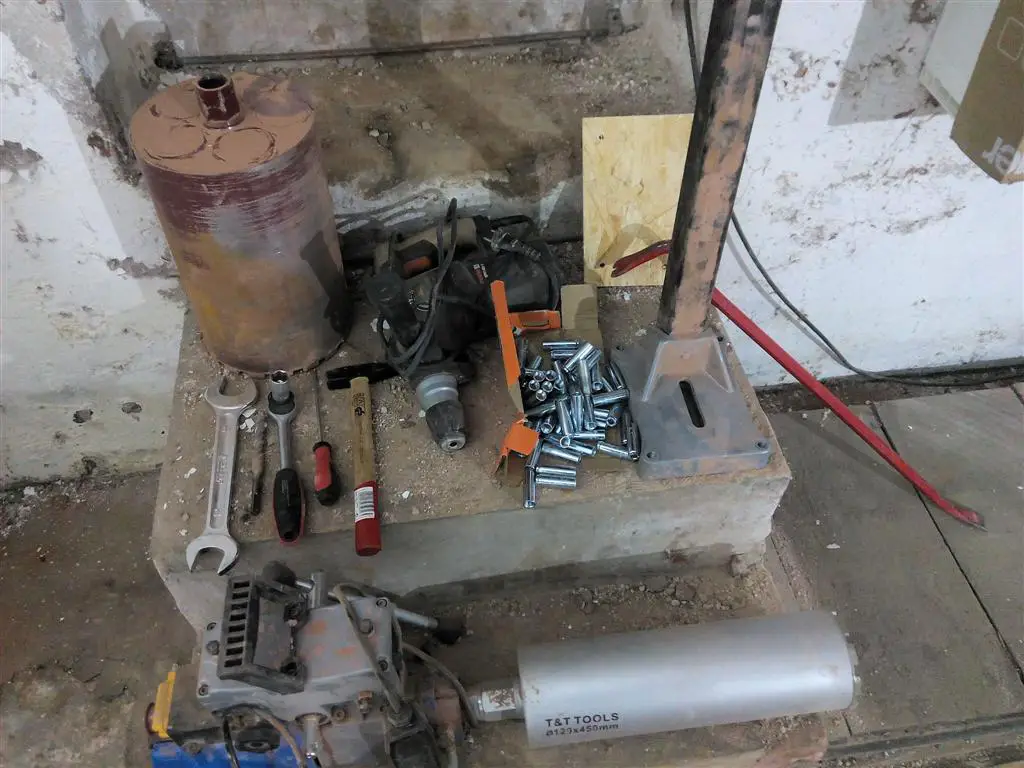

Die Vorbereitung für eine Kernbohrung ist ziemlich aufwändig und man braucht jede Menge Werkzeug dafür, unter anderem einen Bohrhammer um die Befestigungslöcher in die Wand zu bohren um danach die speziellen Schwerlastdübel aus Stahl (sehen irgendwie aus wie Gewehrmunition) zu benutzen.

Bild von



zuerst mit der Schablone die Bohrlöcher anreißen

Bild von

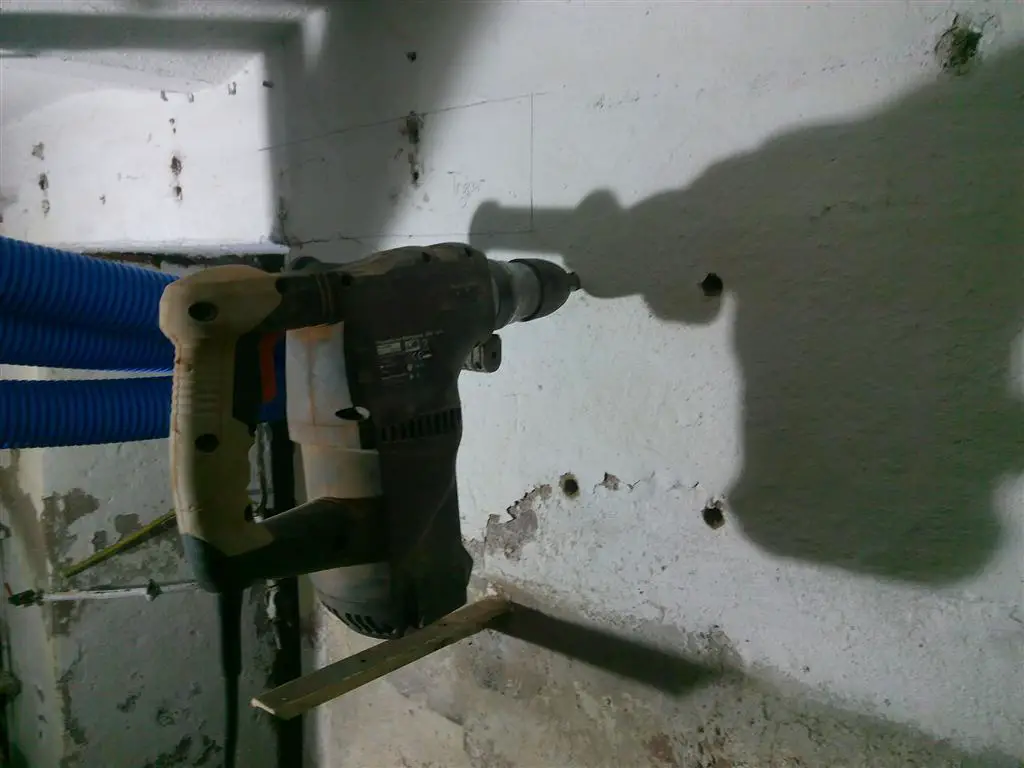

Befestigungslöcher in die Wand bohren

Bild von



dann die Schwerlastdübel in die Wand reinhämmern

Bild von



als nächstes mit Hilfe des Spezialwerkzeuges die Dübel wieder aus der Wand rausfummeln weil das so nämlich nicht stimmt, das letzte Loch aber so lange her ist, dass man das schon wieder vergessen hat...

Bild von





die Dübel werden locker an die Unterseite des Bohrständers geschraubt

Bild von

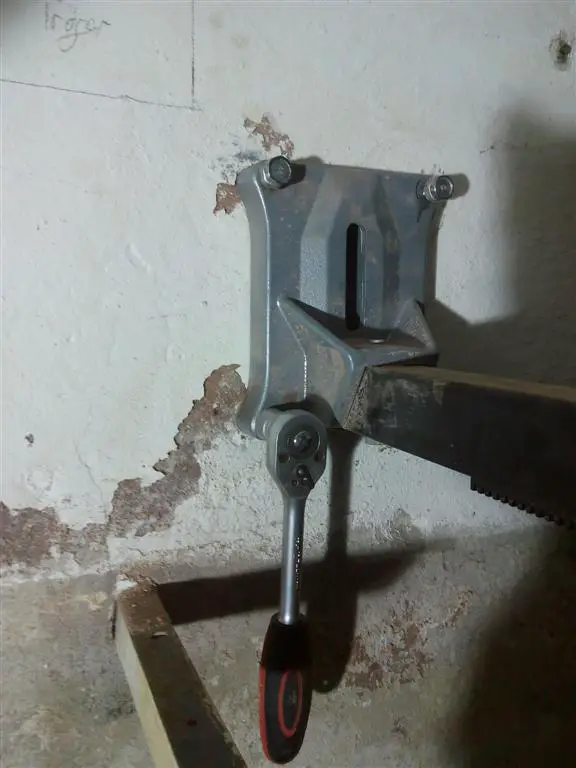

dann kann man alle Dübel auf einmal in die Wand stecken, mit dem dicken Hammer bei klopfen und schlussendlich die Schrauben festziehen

Bild von

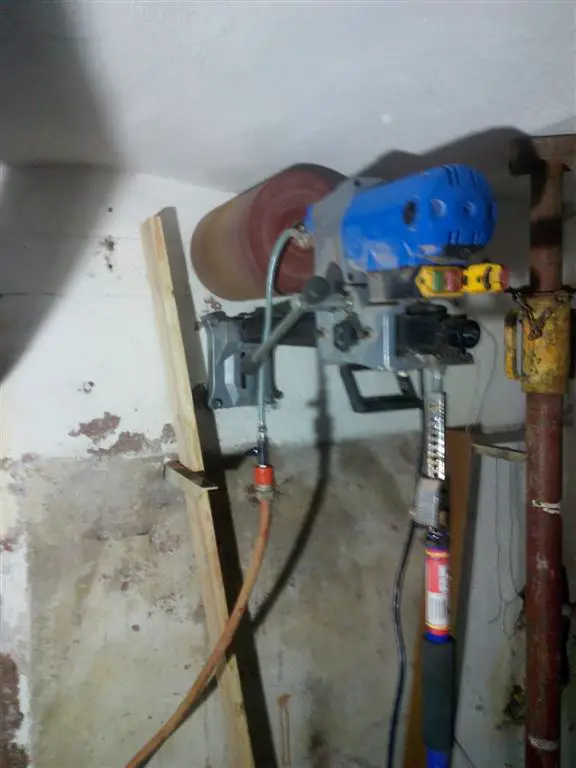

jetzt wird die (scheiß-schwere) Kernbohrmaschine auf den Bohrständer gewuchtet und arretiert

Bild von

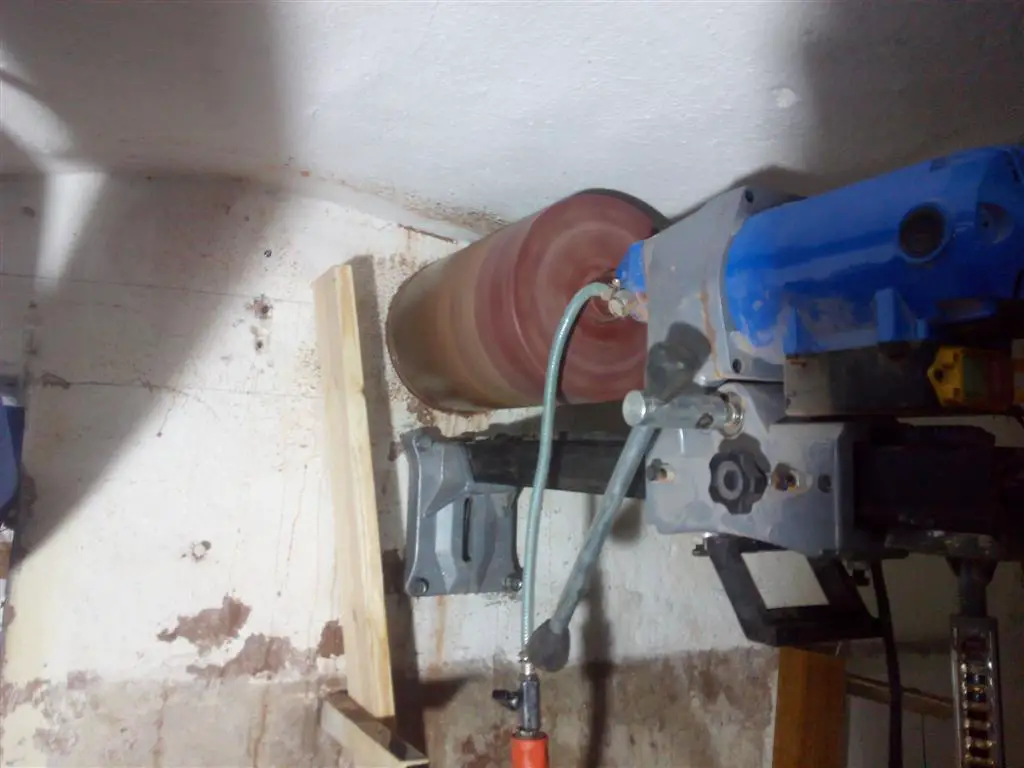

zum Schluss noch der Wasserschlauch angeschlossen damit die Bohrkrone gekühlt und geschmiert wird.

Bild von



Und los gehts:

https://www.youtube.com/watch?v=AZ6aGKscAOU

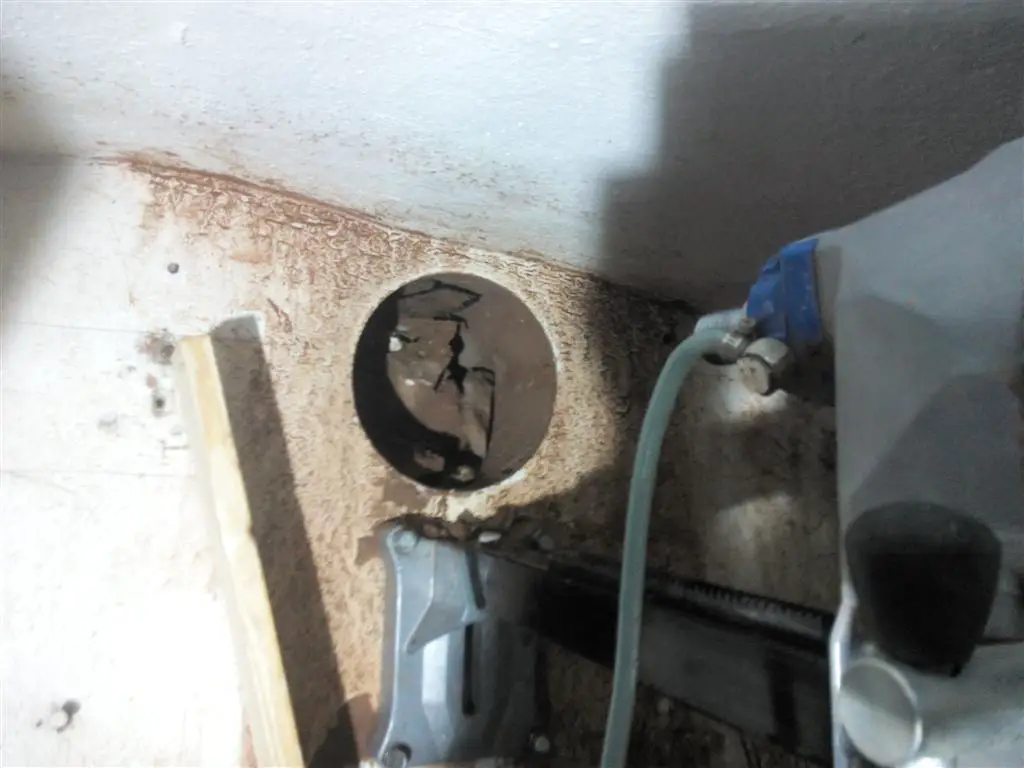

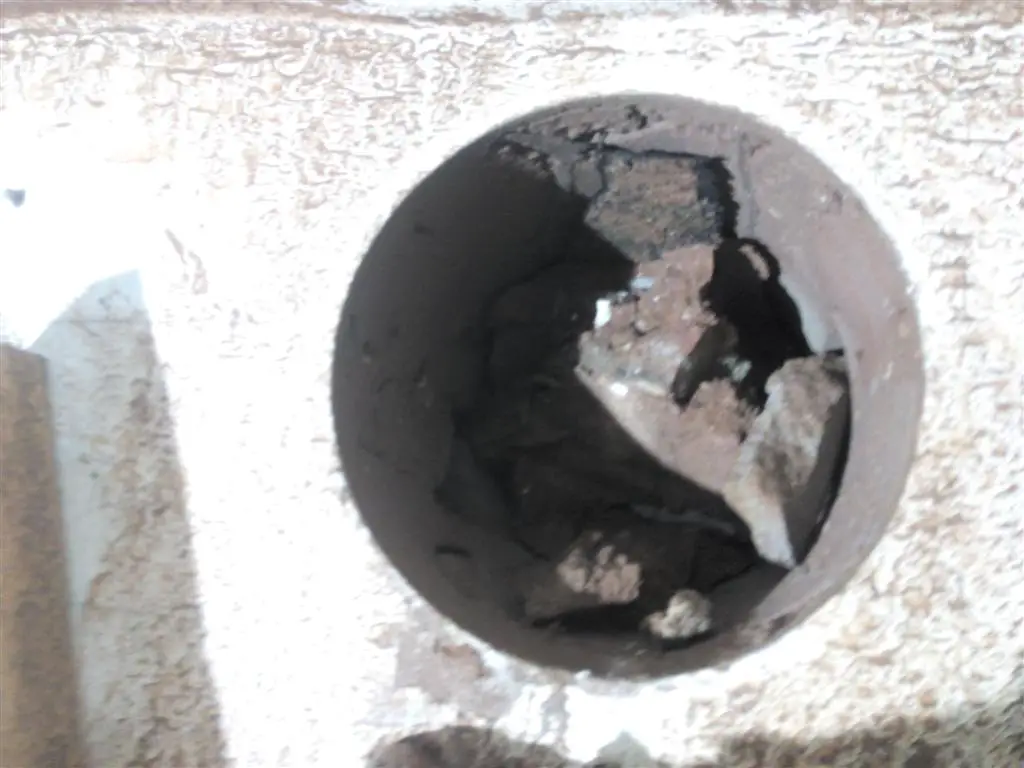

fertig

Bild von
