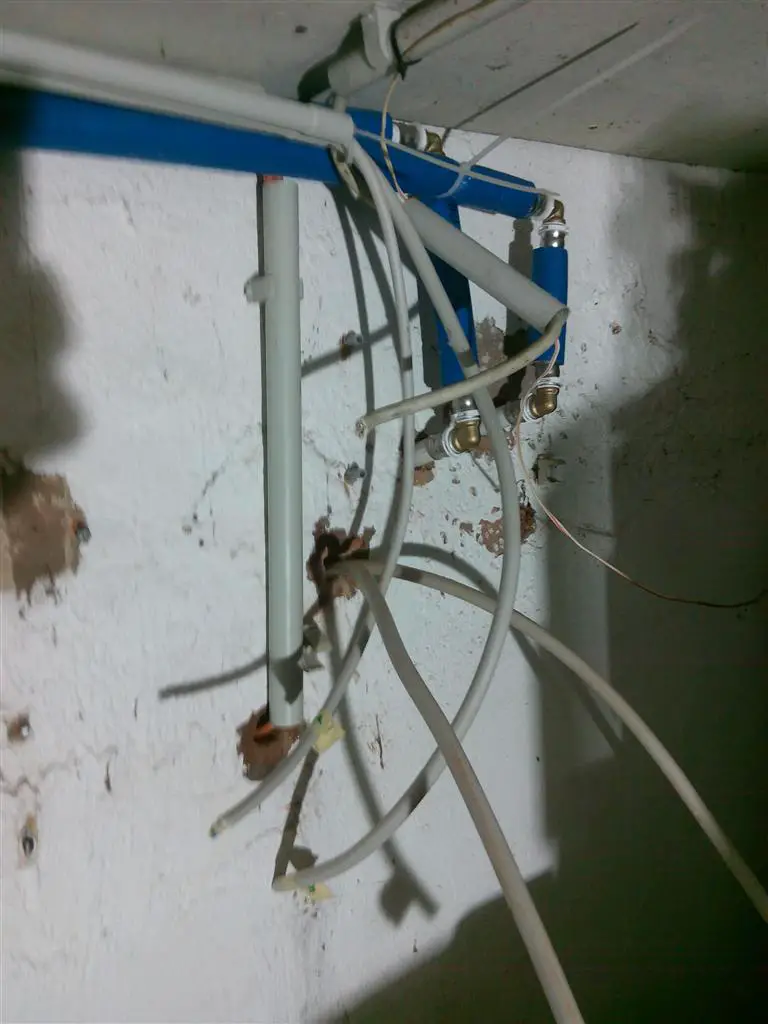

Wenn man mal am Strom ist sieht das schnell so aus:

(links:  Netzwerk, Mitte:  Strom-Zuleitungen für die beiden Garagen + Bad aus dem Keller her kommend, rechts: Wasser für Bad + Regenwasser für Garage))

Bild von



In der Verteilerdose wird dann alles sauber verklemmt. Aber später, erstmal nur beschriften und noch alle Kabel fertig verlegen

Bild von



Schalter- & Steckdosensortiment. Wir haben alles von EGB Viko (by Panasonic) gekauft. Macht qualitativ bisher einen sehr guten Eindruck und ist deutlich preiswerter als Merten oder Busch & Jäger.

Bild von



Bislang einziger Nachteil:  es gibt von Viko keine Steckdoseneinsätze mit USB Anschluss an der Seite, sowas hier:

steckusb

Von Merten und B&J gibt es das zwar, jedoc:

a) mit 500 mA Stromstärke auf der USB Dose völlig ungeeignet um aktuelle Smartphones oder gar Tablets aufzuladen (passende Ladegeräte hierfür haben mittlerweile mindestens 2000mA, eher 3.000mA = 3A. Meines hat gar 3,5A)

b) mit rund 50€ / Stück auch reichlich überteuert.



so sehen die Blenden für im Wohnbereich aus (Standard, kein Schnickschnack, abgerundet, rein-Weiß)

Bild von

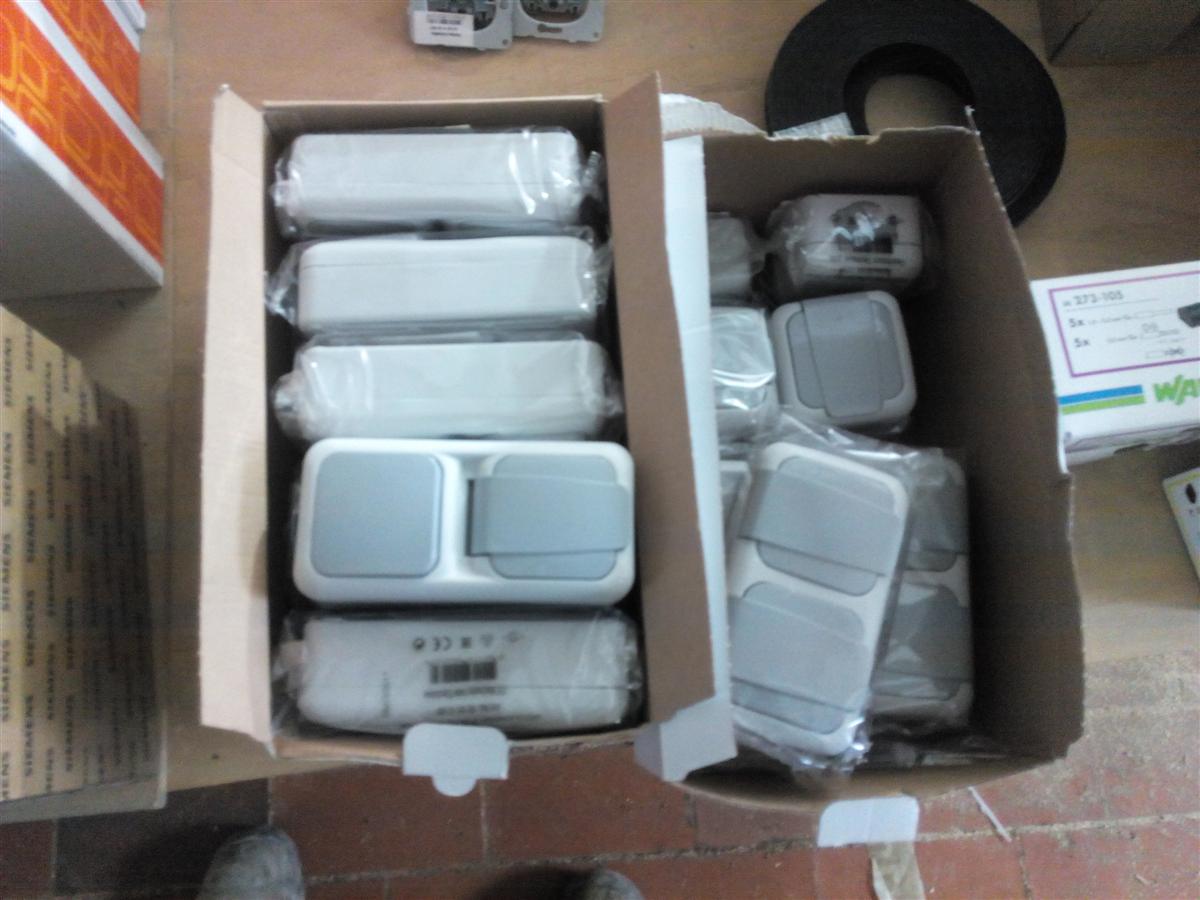

und so die Feuchtraumteile für Keller + Garage

Bild von



also auf ans Werk, die Hauptverteilung der Stromversorgung im Garagenbad.

Strom ist irgendwie für viele Handwerker, die mir begegnet sind immer ein Tabuthema und so nachvollziehbar wie Hexerei. Dabei ist da eigentlich gar nichts dabei.

Bild von



zuerst die Leitungsenden abisolieren

Bild von



Kabel sauber sortieren (bis kurz davor waren auch noch alle beschriftet)

Bild von



dann alle Erdungsleiter verbinden und platzsparend in der Dose verstauen

Bild von



dann alle Null-Leiter miteinander verbinden und verstauen. Was bleibt ist noch die stromführende Phase der Zuleitung in Braun (wenn man mehrere Zuleitungen benutzt dann gibt es weitere Phasen in Schwarz und / oder Grau) und die entsprechenden Phasen-Kabel, die dann zu den jeweiligen Steckdosen und Lampen führen

Bild von



Dann verbindet man nur noch die braune Zuleitungs-Phase mit den Phasen der Steckdose, eine braune geht zum Lichtschalter hin, schwarz "kommt wieder zurück" d.h. wenn Lichtschalter gedrückt wird fließt Strom auf Schwarz, dieses verbindet man mit der Phase, die zum Licht hin geht, die schwarze Zuleitungs-Phase verbindet man der schwarzen Leitung für den Heizlüfter, die ungenutzte graue Zuleitung wird zur Sicherheit isoliert et voila - fertig

Bild von



bissel platzsparend verstauen

Bild von

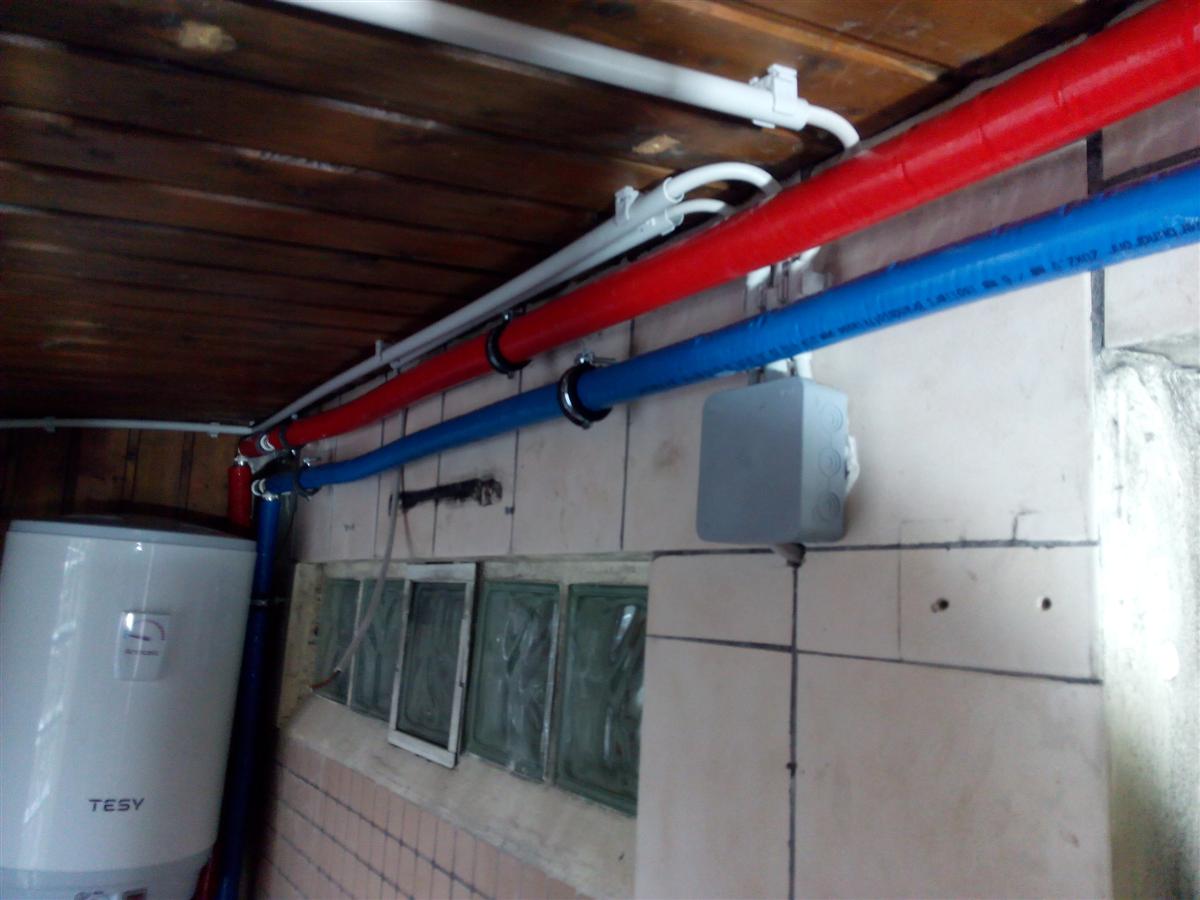

Deckel drauf - fertig

Bild von



Doppelsteckdose mit zwei Phasen für E-Heizer und Boiler

Bild von



das Einstecken der Kabel mache ich am liebsten mit einer abgewinkelten Spitzzange

Bild von



einzelne Lichtschalter gibt es bei uns nicht, denn man muss immer auch Strom zu jedem Lichtschalter legen - also kann man auch gleich eine Steckdose mit verbauen, das kostet kaum mehr Geld und Aufwand

Bild von



fehlt noch der "Alibert"

Bild von



soweit erstmal. Das Klo ist ja bei den Minusgraden geplatzt, Ersatz steht noch aus

Bild von



schade, sowas guddes (in Rosa) gebbds heidsedachs garnimmer

Bild von



Im Bad gibt es auch wieder große Fortschritte. Man bemerke:  Heidi macht das alles ganz alleine und ohne Hilfe

Bild von
