Sole-Wasser Erdwärme Wärmepumpe - zu den anderen Teilen:

Heute dreht sich wieder alles um die Wärmepumpe

Bild von

zum 3. Mal versuchen wir, den Soleverteiler dicht zu bekommen, zum 3. Mal haben wir verschiedene O-Ringe

Bild von

eingebaut, zusätzlich mit Hanf abgedichtet, mit dem Kompressor Druck drauf und siehe da - dicht.

Bild von

Doch nun zischt es irgendwo anders. Mit einer Sprühflasche mit Spüliwasser kommen wir dem Leck auf die Spur. Neu mit Hanf eindichten et voila

Bild von

doch das nächste Leck lässt nicht lange auf sich warten, auch der Verbinder davor ist minimal undicht

Bild von

Undichte Stelle Nr. 4 und damit die letzte

Bild von

Nachdem mit 3 Bar Luftdruck nun alles dicht ist folgt ein "historischer" Schritt - das Befüllen der Wärmepumpe mit Flüssigkeit

Bild von

Die Flüssigkeit für den Primärkreis besteht zu 80% aus VE Wasser nach VDI 2035 (welches wir selbst herstellen) und 20% Frostschutzkonzentrat auf Monoethylenglykol-Basis.

Das Gemisch ist dann frostsicher bis Minus 20°C.

Insgesamt brauchen wir für den Primärkreis 666 Liter (anhand des Volumens der Rohrleitungs-Innendurchmesser + geschätztes Volumen der Wärmepumpen-Innereien errechnet)

Bild von

spezielles Mischbettharz

Bild von

1 KG passt in eine (wiederverwendbare) Filterpatrone

Bild von

Auf der rechten Seite fließt normales Leitungswasser in den Filter, durchströmt das Mischbettharz, links kommt VE Wasser raus.

Bei einem Filter dieser größe gibt der Hersteller eine zu begrenzende Durchflussgeschwindigkeit von 2 Liter / Minute an, welches wir mit einem automatischen Durchflussbegrenzer sicherstellen (das silberfarbene runde Teil mit Gewinde direkt rechts am Filtergehäuse dran).

Das Harz muss regelmäßig getauscht werden, eine Füllung ist ausreichend für 200 - 250 Liter VE-Wasser.

Bild von

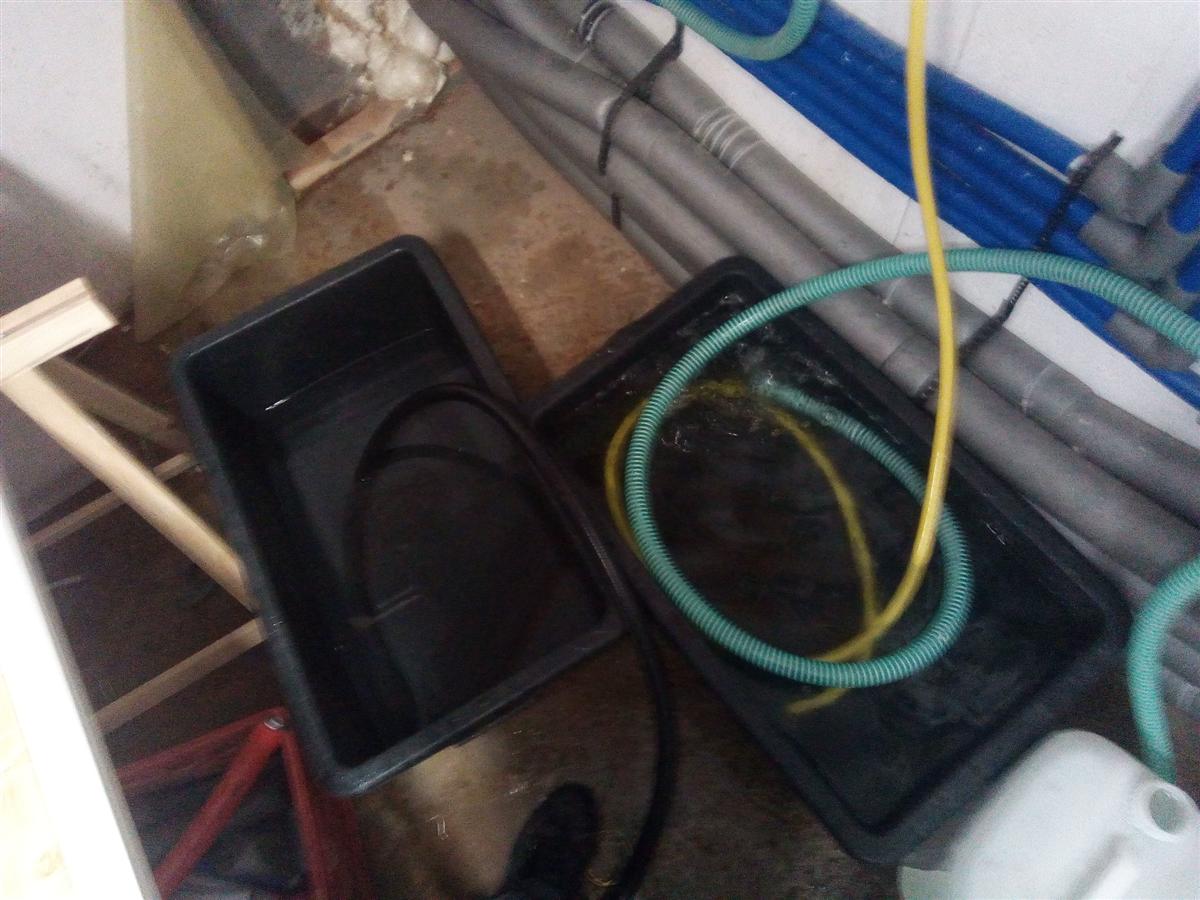

wir befüllen zwei saubere 90-Liter Betonwannen mit VE Wasser um es erstmal zu sammeln.

Bild von

45 Minuten je Wanne Wartezeit

Bild von

kleine Pause in der Sonne

Bild von

tja, Zeit aus den Augen verloren, kleine Überschwemmung im Keller (das war nicht die letzte in dieser Woche)

Bild von

danach geht's an die Mischung mit Frostschutz

Bild von

vom Hersteller nicht vorgeschrieben aber im Internet als Tipp gelesen: Beigabe von speziellen Korossionsschutz

Während wir 130 Liter Frostschutz (sauteuer, rund 150€ / 20 Liter Kanister) für die insgesamt 666 Liter Primärkreisflüssigkeit benötigen sind anderthalb Liter Korossionsschutz ausreichend)

Bild von

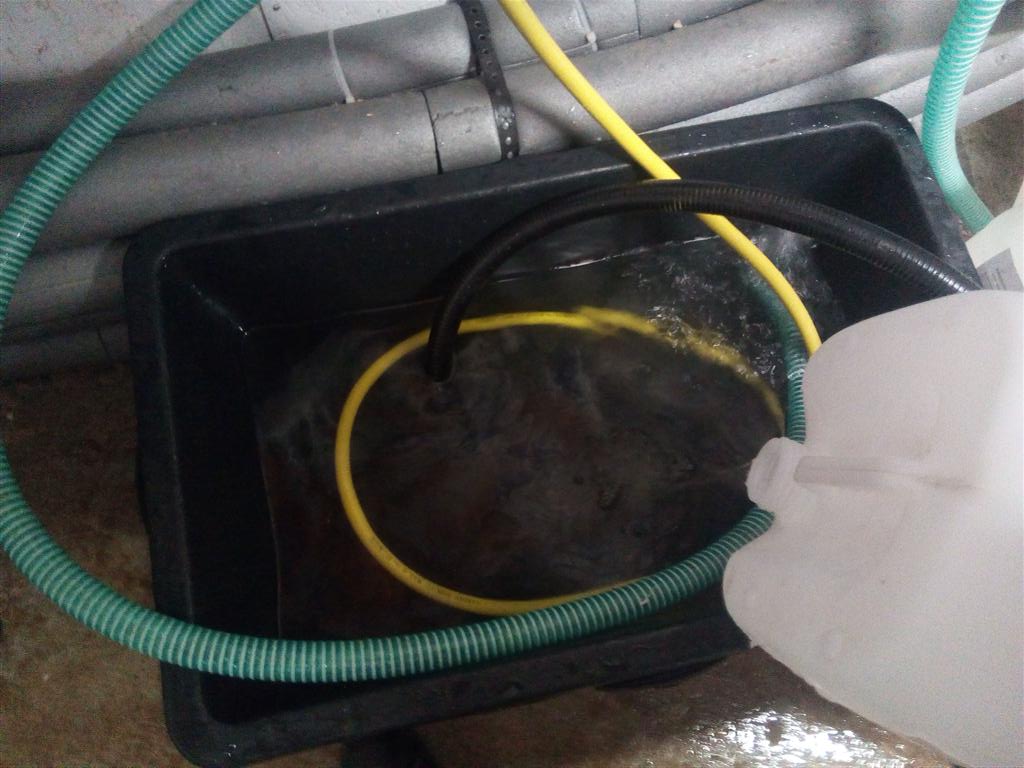

wird beigemischt während das VE Wasser noch langsam vor sich hin sprudelt

Bild von

Vorsicht mit dem Glykol, sehr schädlich für Augen, Atemwege und bei Verschlucken. Bei Hautkontakt reicht hinterher waschen.

Das Zeug ist relativ zäh, sirupartig in der Konsistenz, und riecht leicht süßlich.

Bild von

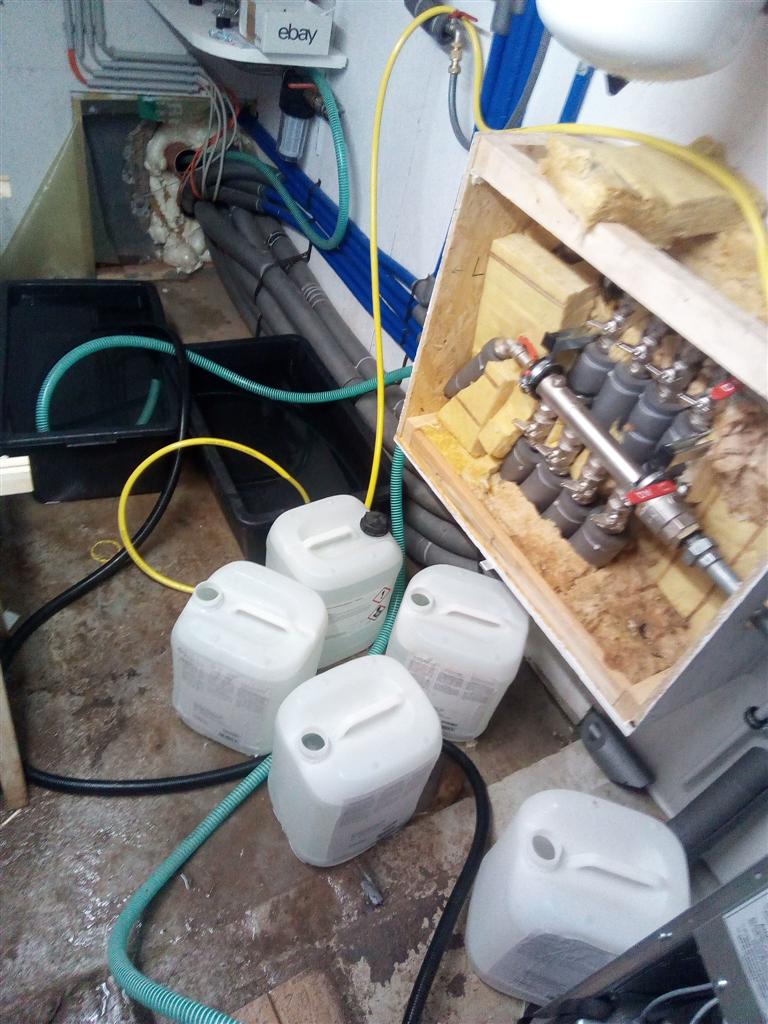

Gartenpumpe, extra dafür angeschafft. Da diese eine sehr hohe Förderleistung hat befüllen wir die Betonwannen , damit die Pumpe möglichst einen Solekreislauf am Stück befüllen kann und wir nicht zwischendrin ausschalten müssen, da wenn die Pumpe Luft zieht das ein unnötiger Arbeitsschritt wäre.

1 Solekreis von insges. 4 sind grob 666 Liter / 4 = 182 Liter, zwei Wannen a 90 Liter + 1 Kanister a 20 Liter sollten also reichen.

Bild von

https://www.youtube.com/watch?v=a8Y4m7ZmaDs

schwarzer Schlauch = Ansaugschlauch der Pumpe, grüner Schlauch = kommt vom Soleverteiler zurück, gelb = VE Wasser

https://www.youtube.com/watch?v=Dl3TygCqySQ

Zunächst muss ja die Luft aus dem Kreislauf gedrückt werden und es kommen nur Luftblasen aus dem grünen Schlauch. Als dann der Kreis befüllt ist und das Wasser nochmal zurück kommt sieht es weiß aus. Das kommt von vielen kleinen Luftblasen, die in der Flüssigkeit eingeschlossen sind. Später werden wir die Pumpe eine Weile laufen lassen, damit das Wasser zirkulieren kann, dann werden die Luftblasen entweichen.

Bild von
