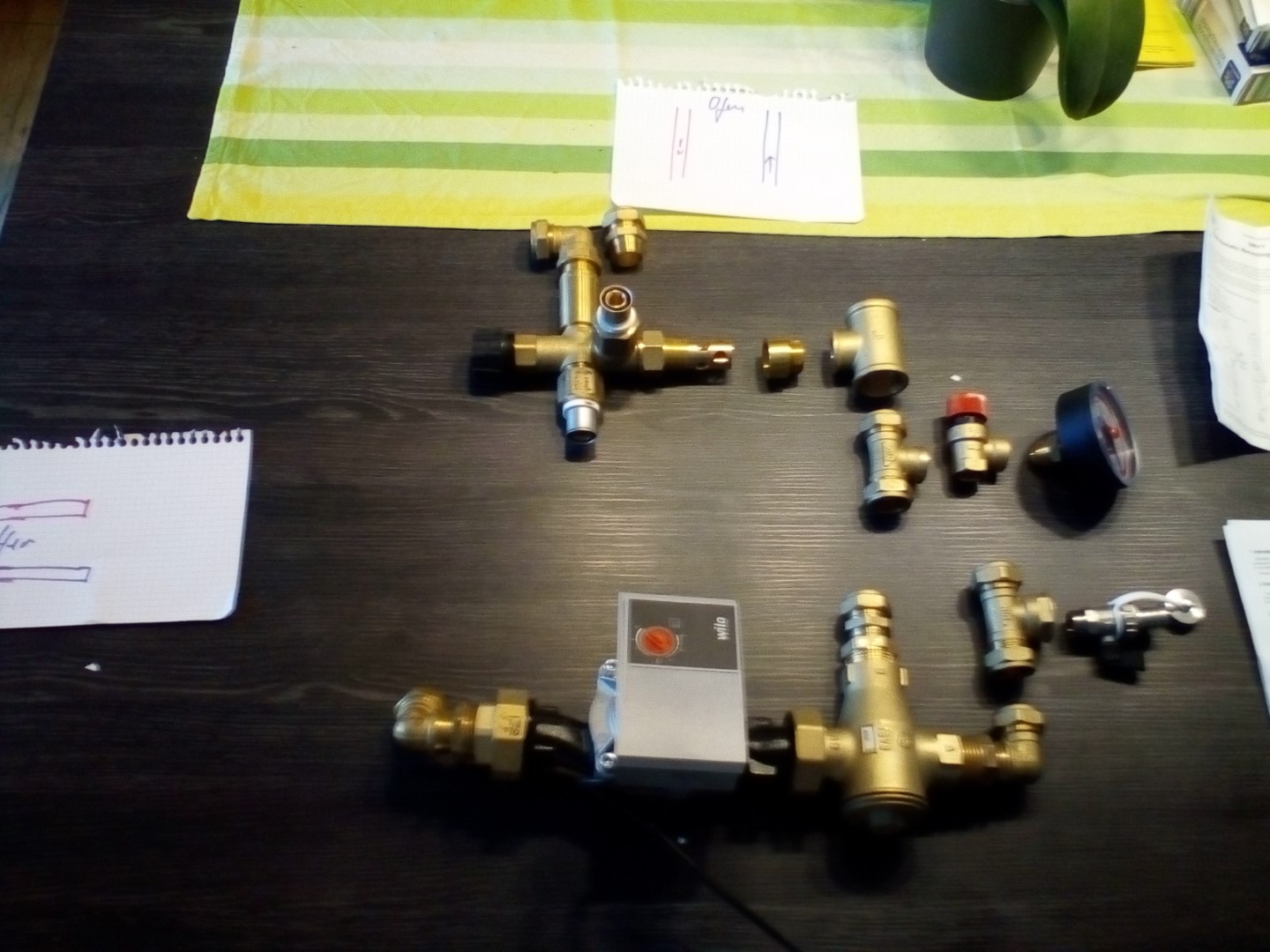

Heute geht es so richtig los mit dem Anschluss des Kaminofens. Hier schonmal die Bauteile, jetzt gilt es diese erstmal zu sortieren und zu schauen, wie und in welcher Reihenfolge die überhaupt angeschlossen werden. Erstmal in der Küche einen Überblick verschaffen.

Links oben:  Thermische Ablaufsicherung als zentrale Sicherheitsfunktion. Mitte rechts dann Überdruckventil, Thermo-/Manometer und Befüll-/Entleerhahn. Unten dann Die Pumpengruppe nebst Rücklaufanhebung

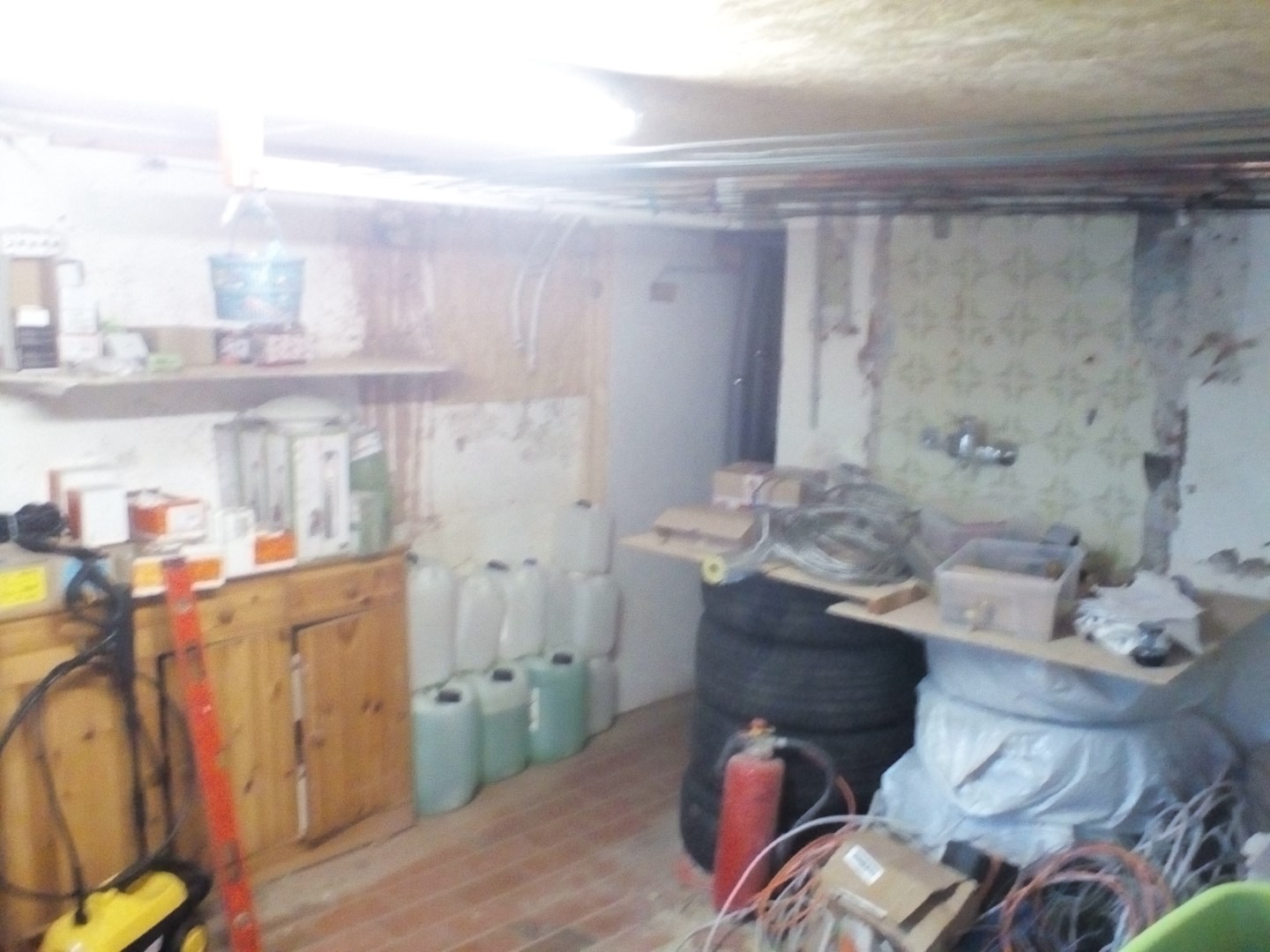

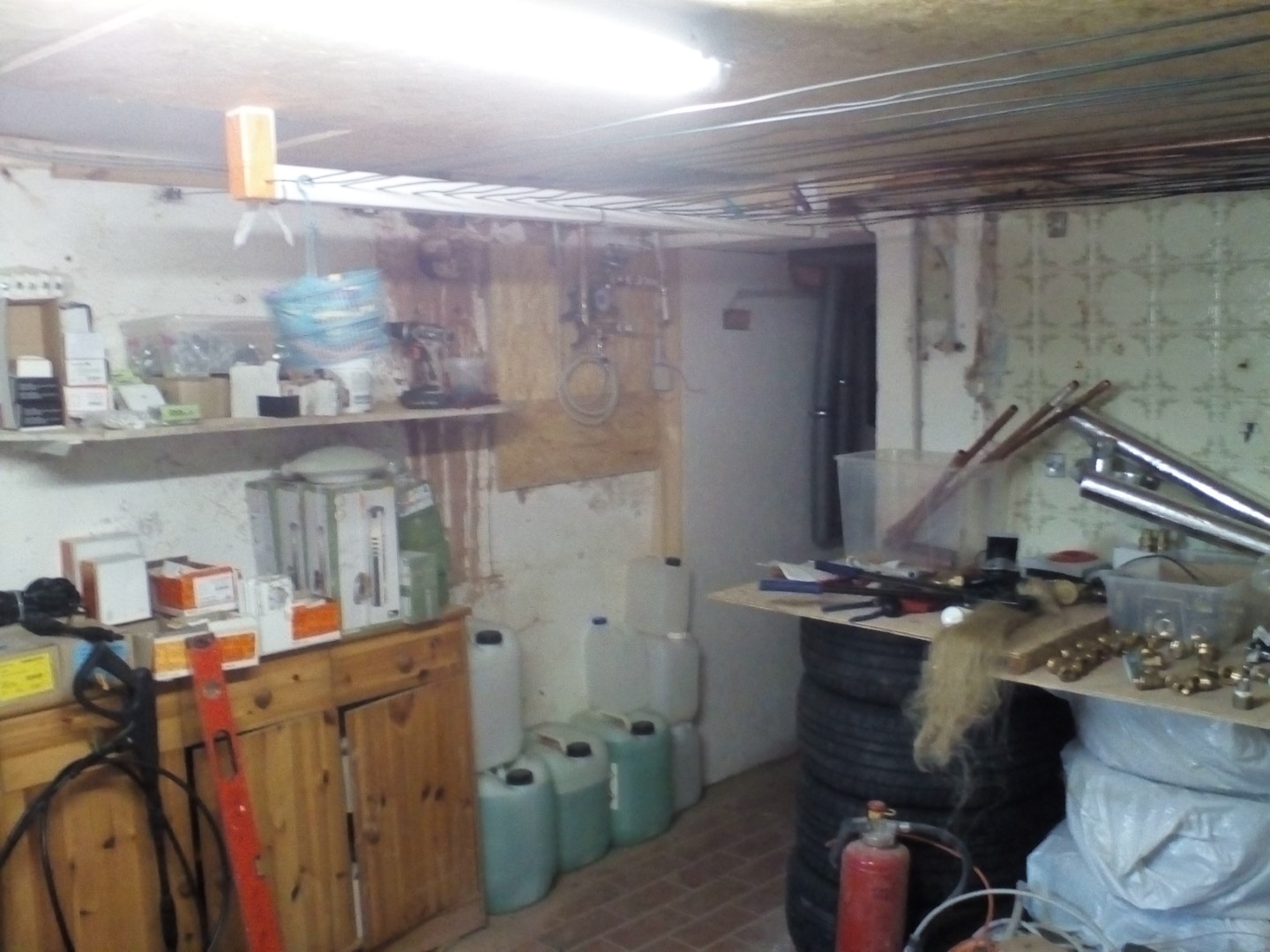

die Waschküche unter dem Wohnzimmer. Geradeaus das Eck ist direkt unter dem Ofen

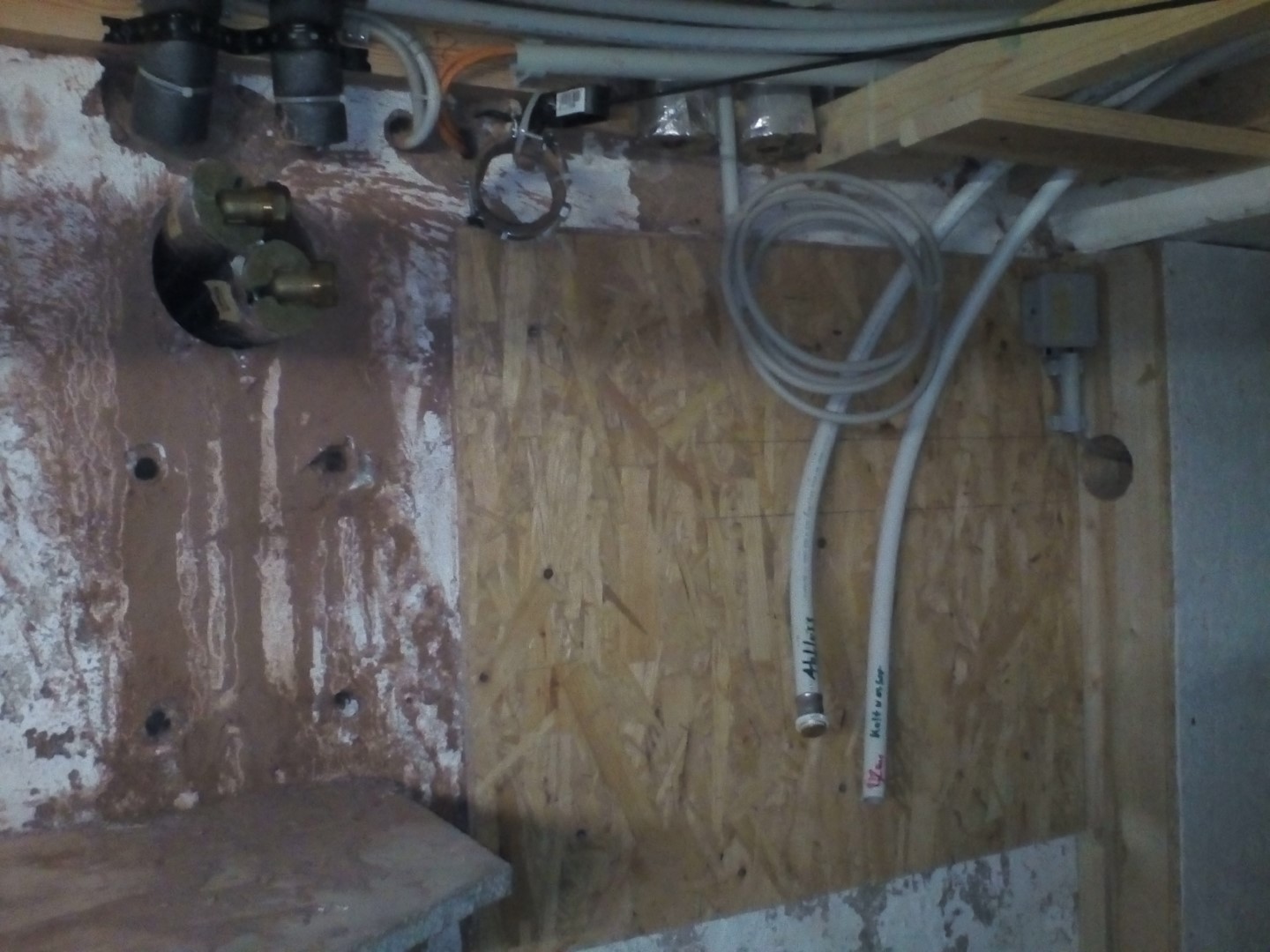

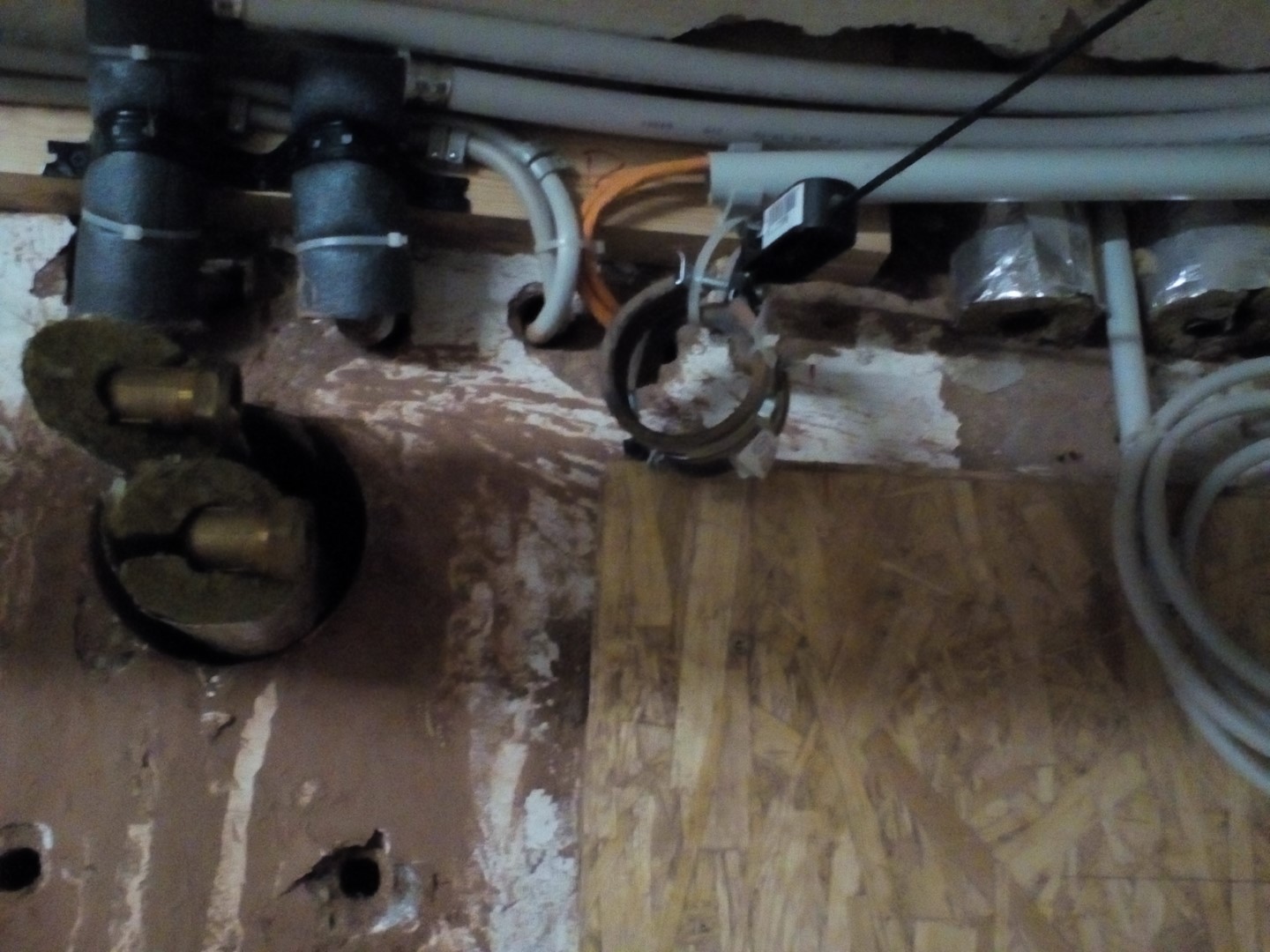

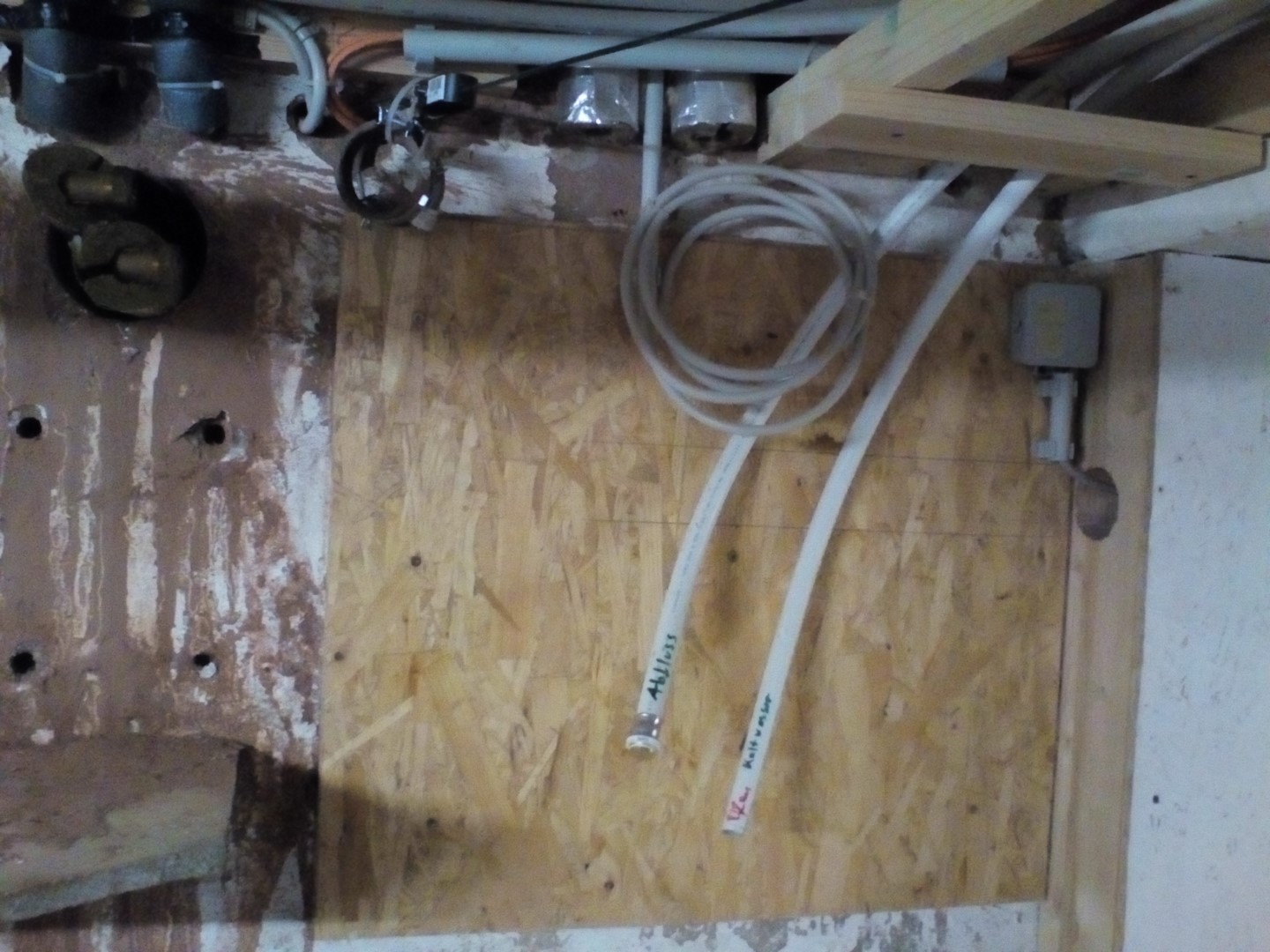

von oben kommen die Rohre, die direkt hinter dem Ofen rauskommen, links geht es zum Pufferspeicher, rechts die beiden weißen Leitungen sind kaltes Brauchwasser sowie eine Übnerdruckleitung zum Abfluss. Auf die Holzplatte soll nun die Technik

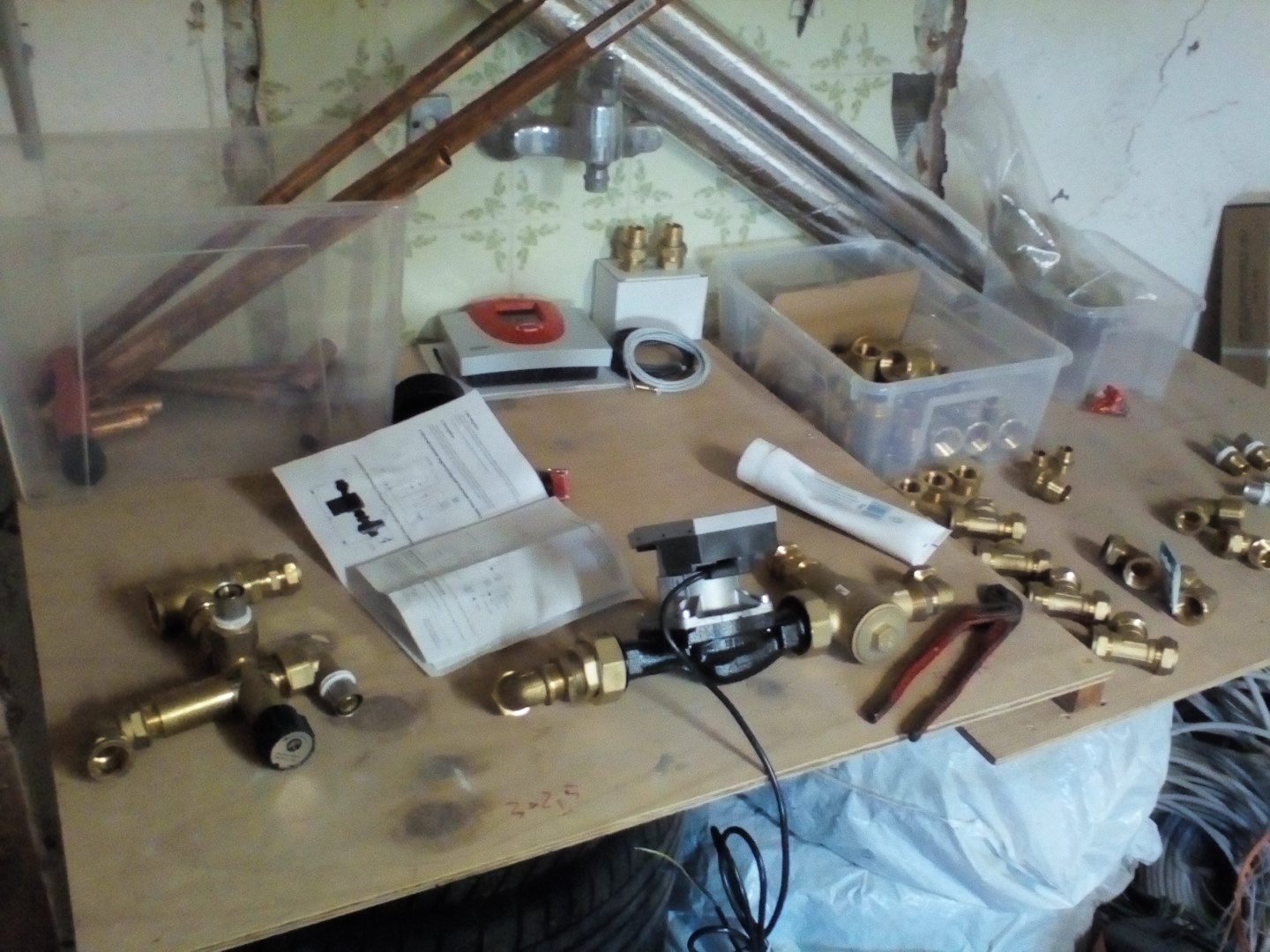

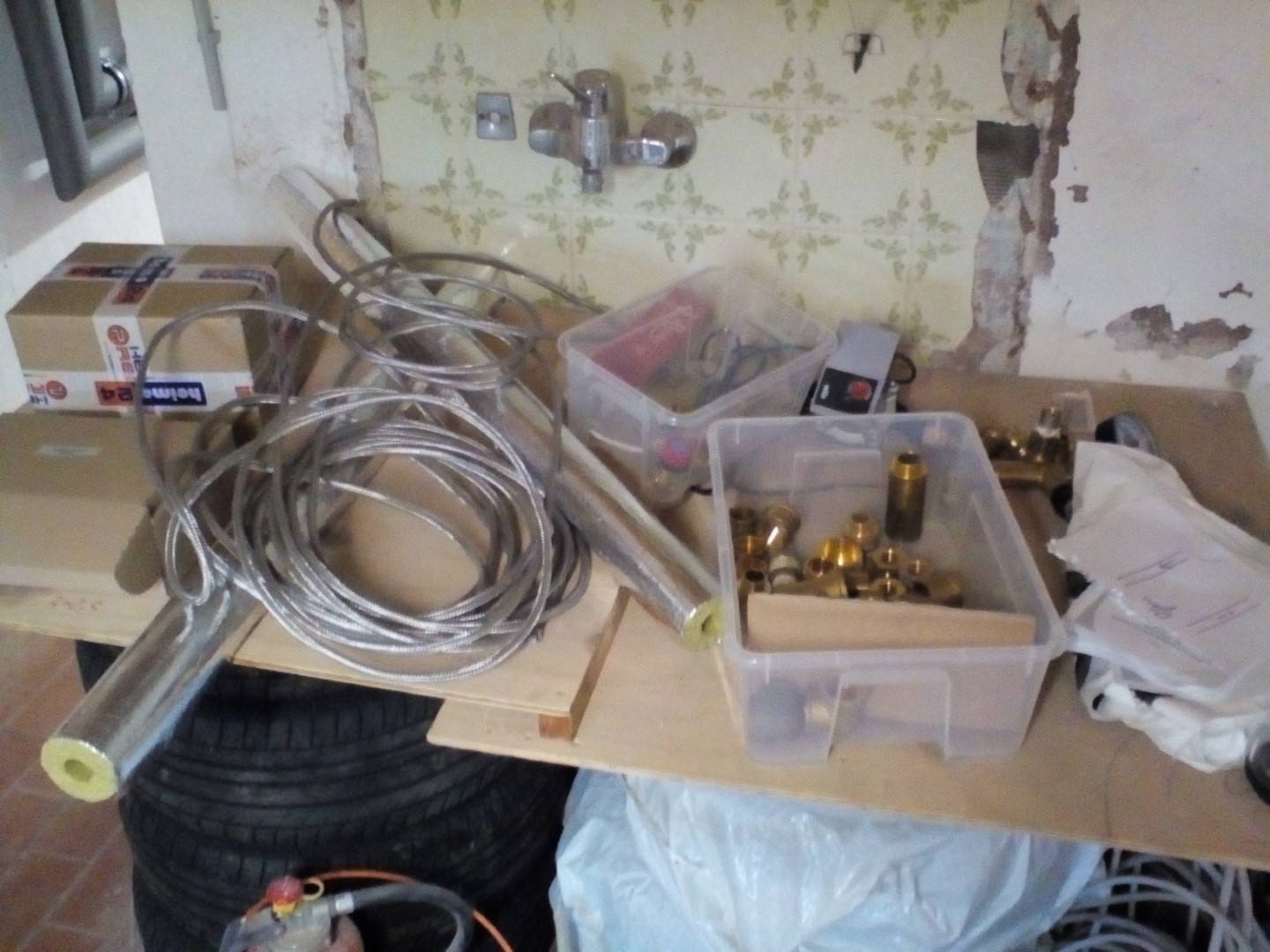

OK, den ganzen Kram brauchen wir nun also

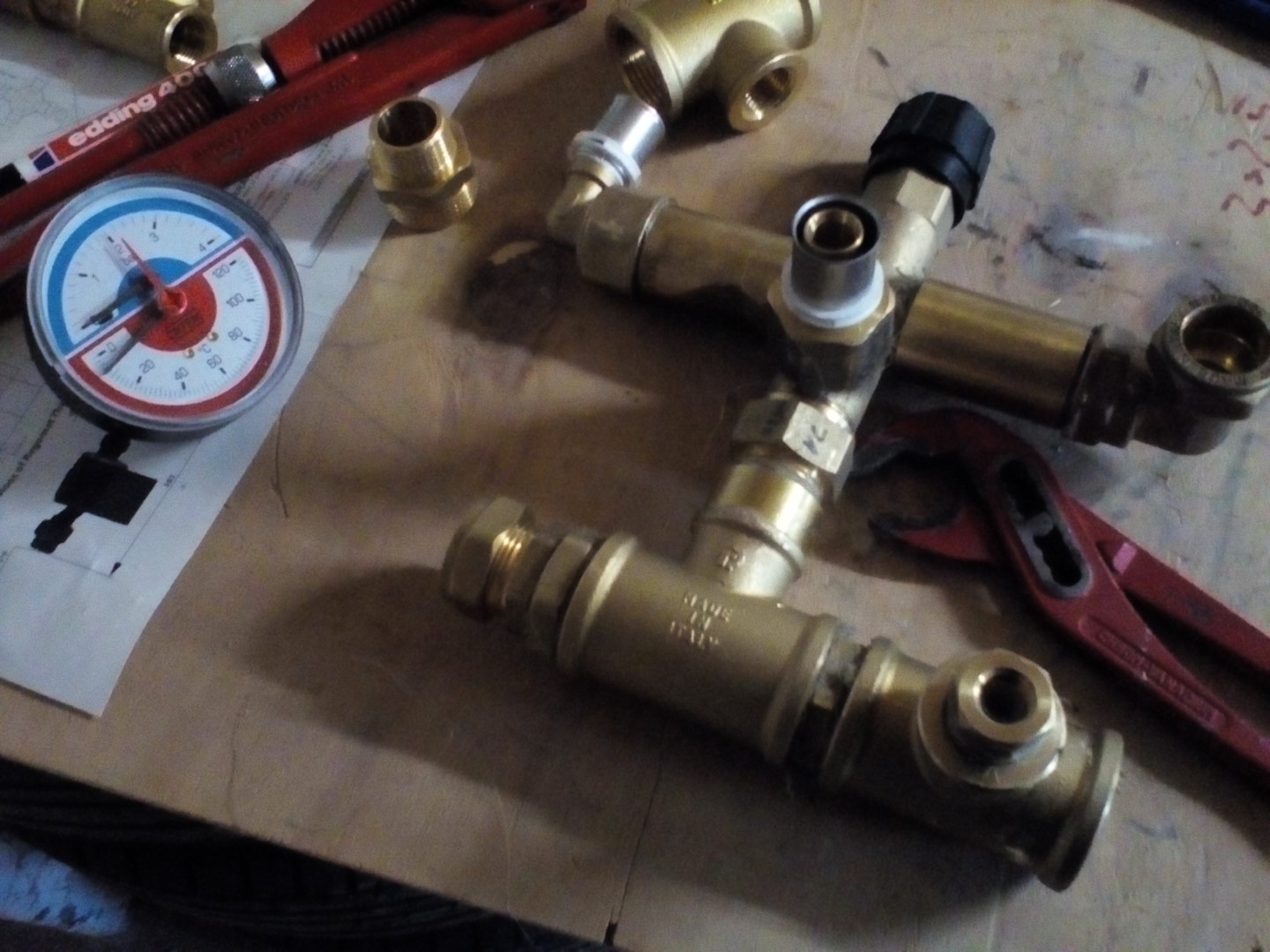

Teilepuzzle



auch schön:  als wir den Ofen samt Zubehör vor über einem Jahr gekauft hatten bin ich an der Anleitung, wie was zusammengeschraubt wird schier verzweifelt, weil es "damals" noch zu komplex und kompliziert war.

Aber mit dem heutigen Wissensstand, nachdem Wärmepumpe, Solarthermieanlage, Pufferspeicher und die gesamte Wasser- sowie Heizungsinstallation in Eigenregie umgesetzt wurden und die Funktion vieler Bauteile wiederkehrend ist - ist der Ofenanschluss nur noch ein Klacks



kurze Unterbrechung durch den DHL-Mann

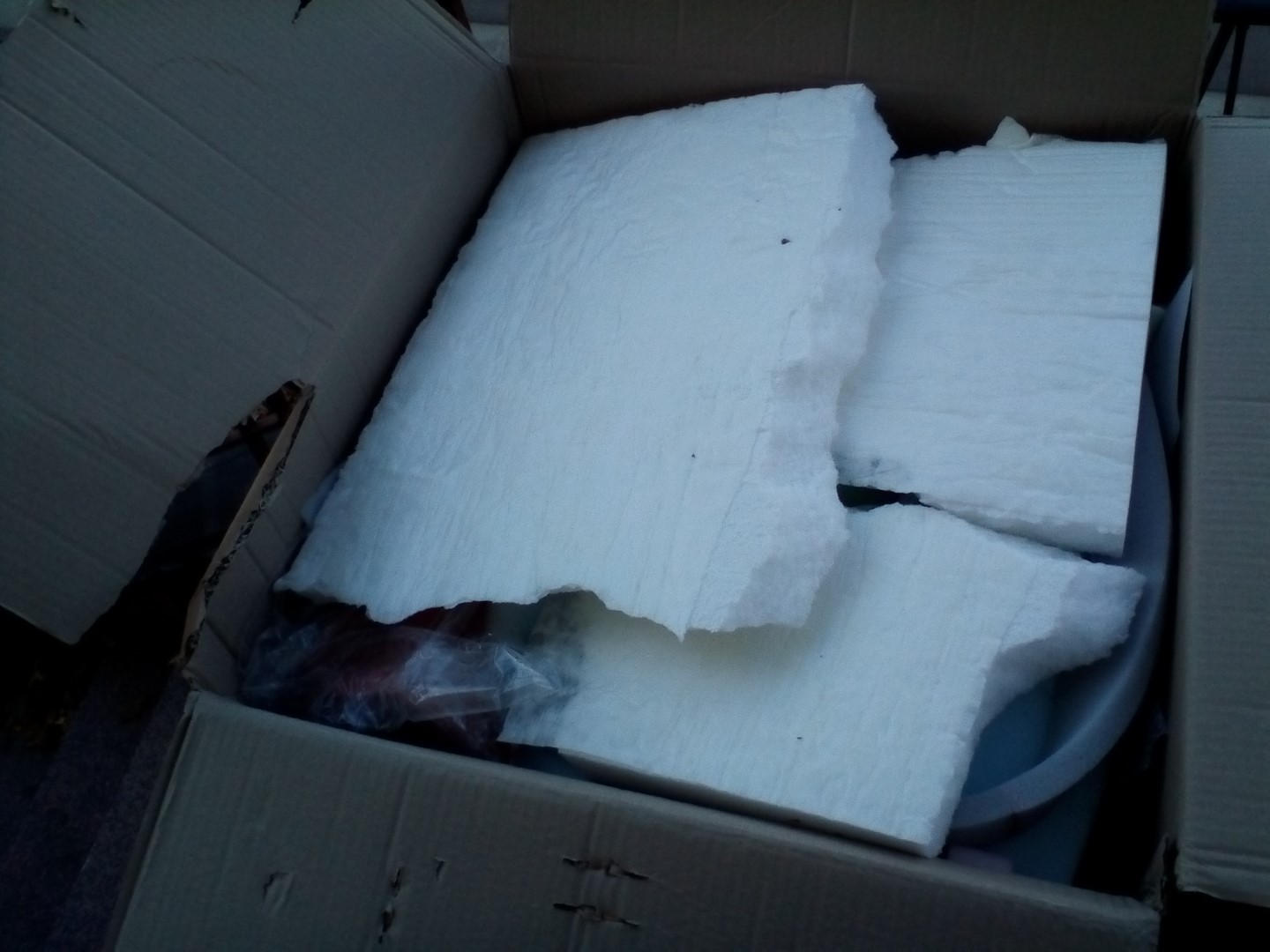

was ist das?



Aaaha, ich hab da so eine Idee, aber darum kümmern wir uns später

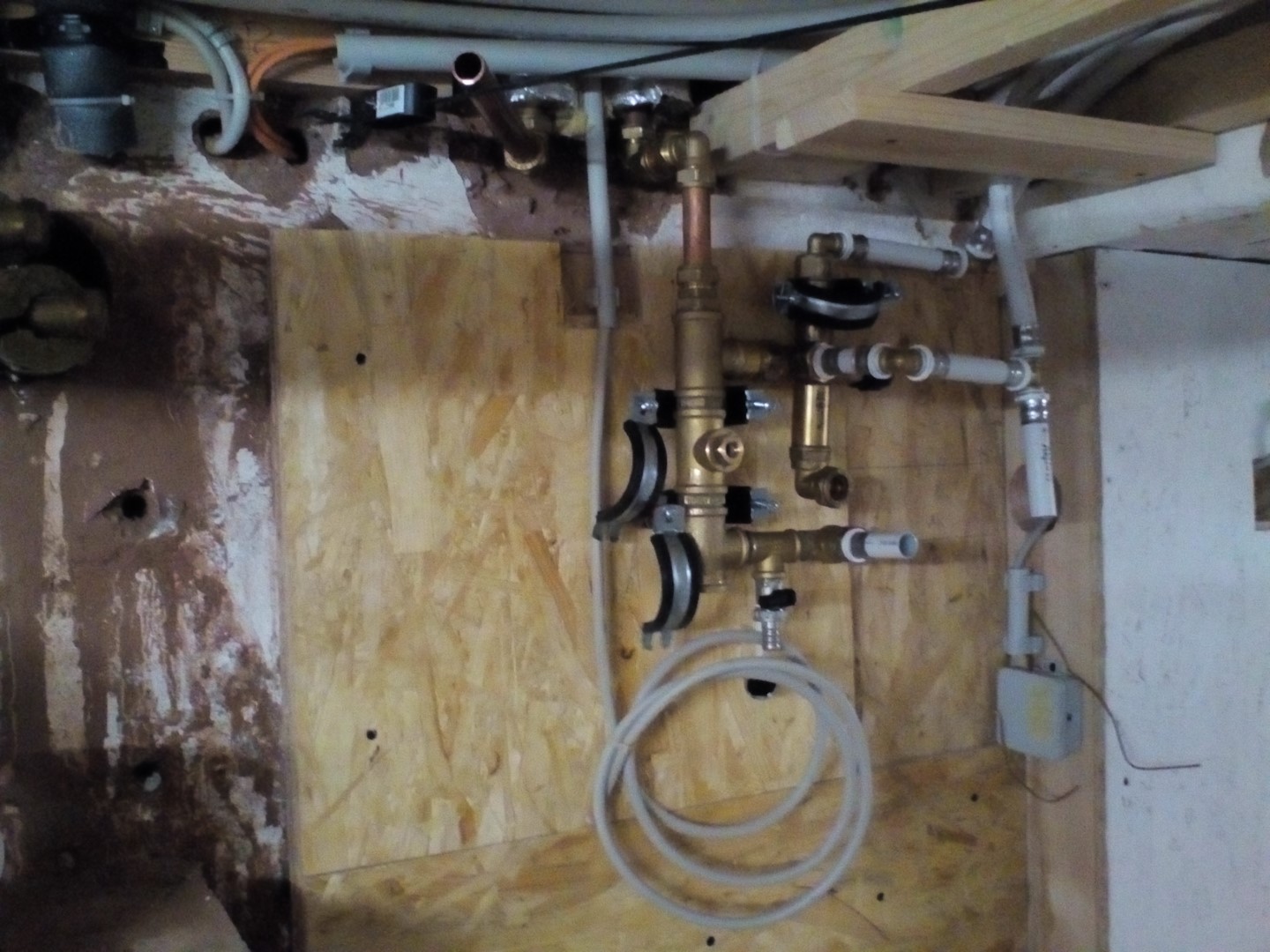

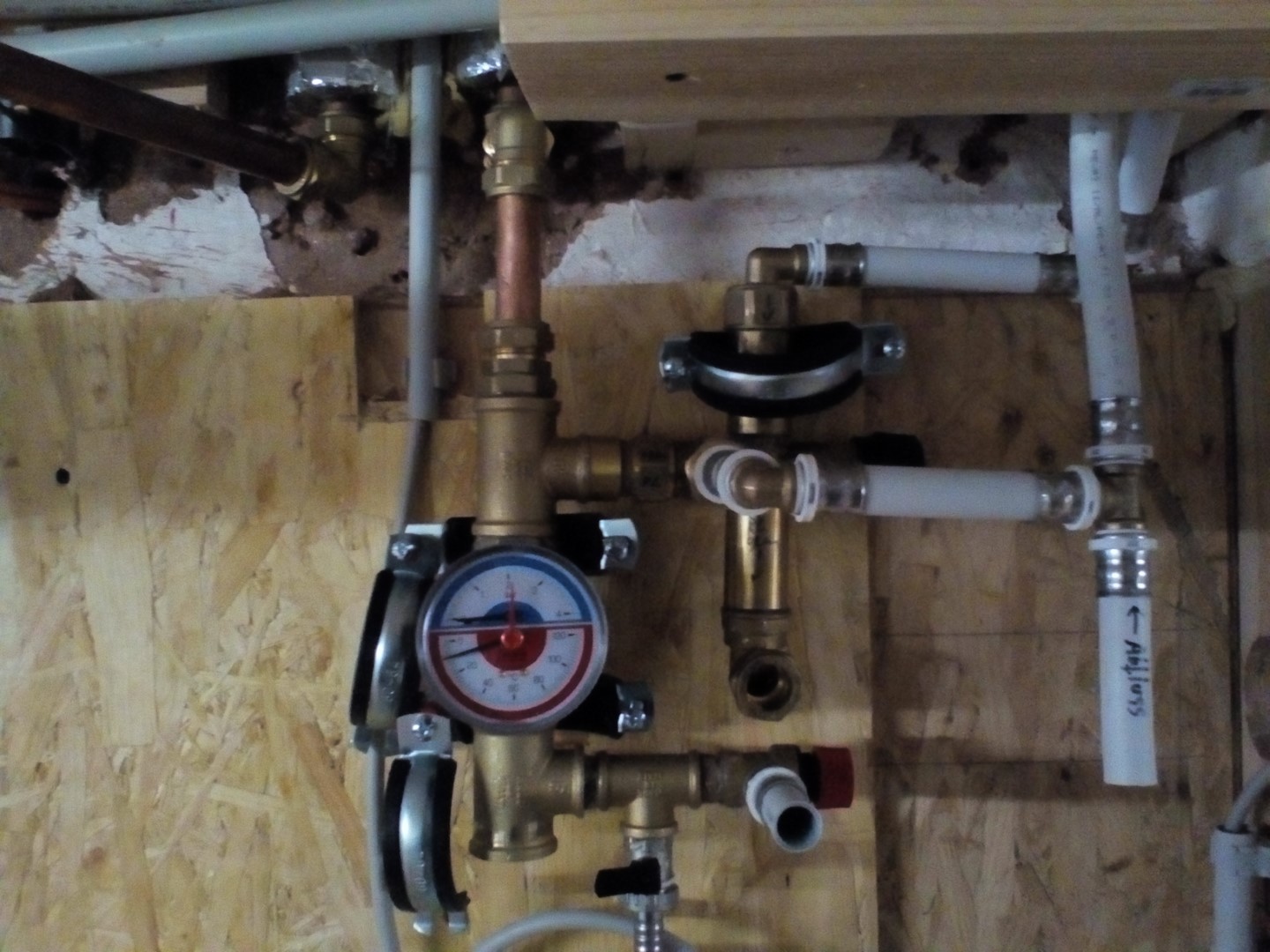

so, die erste Hälfte der Technik wäre schonmal soweit fertig

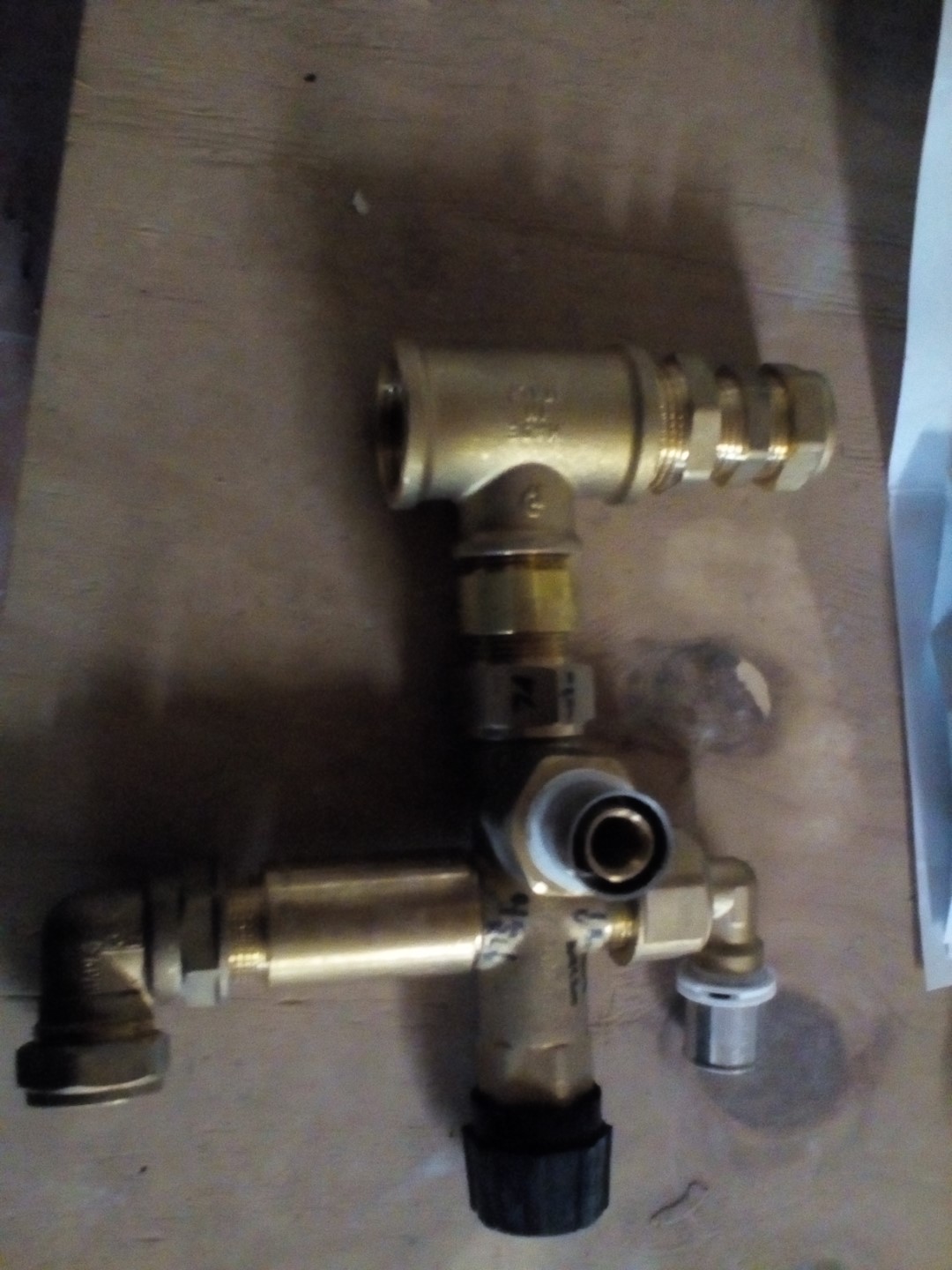

im Großen und Ganzen ist das die Sicherheitsbaugruppe
