Weiter geht's mit der Ofentechnik

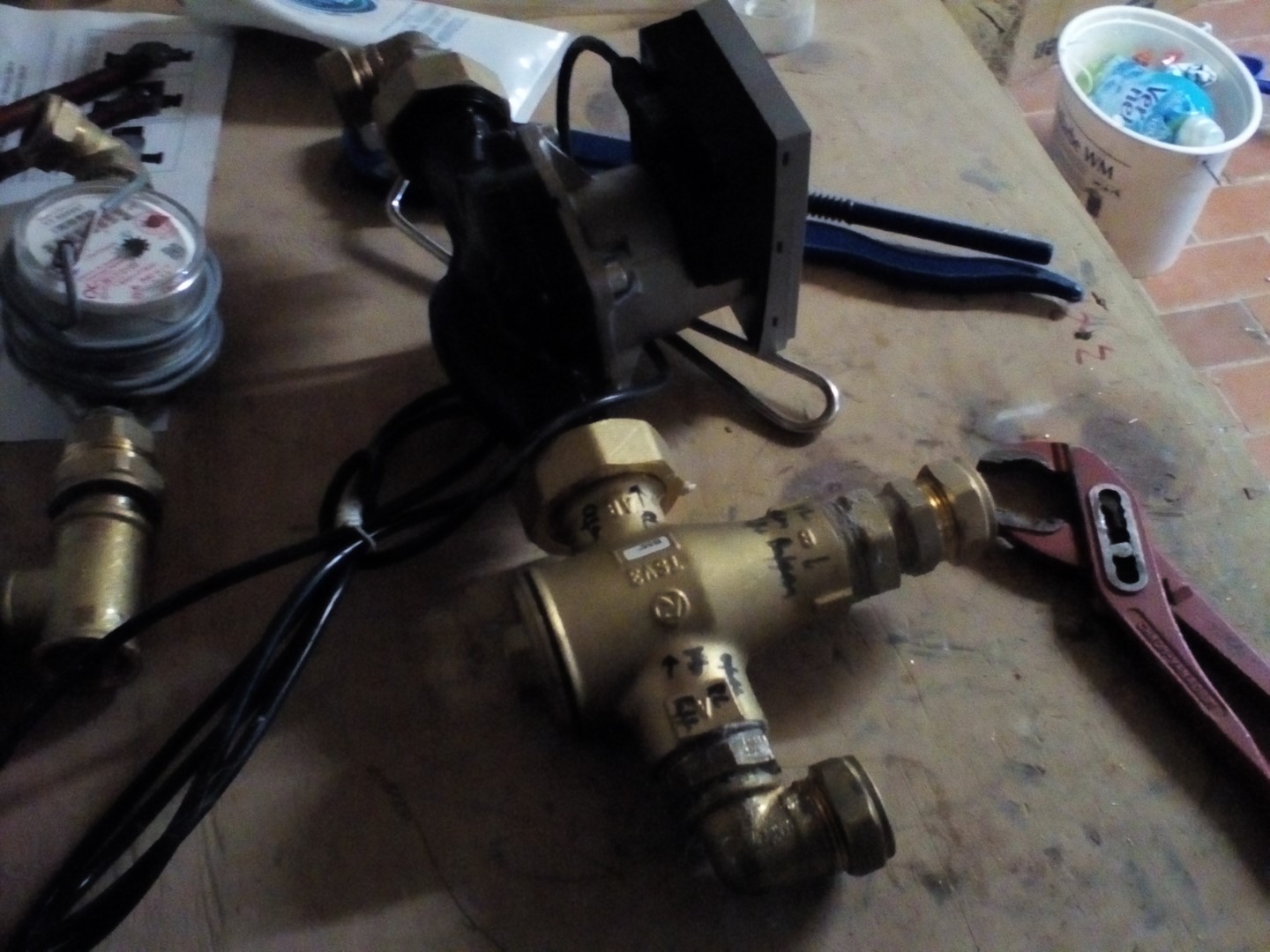

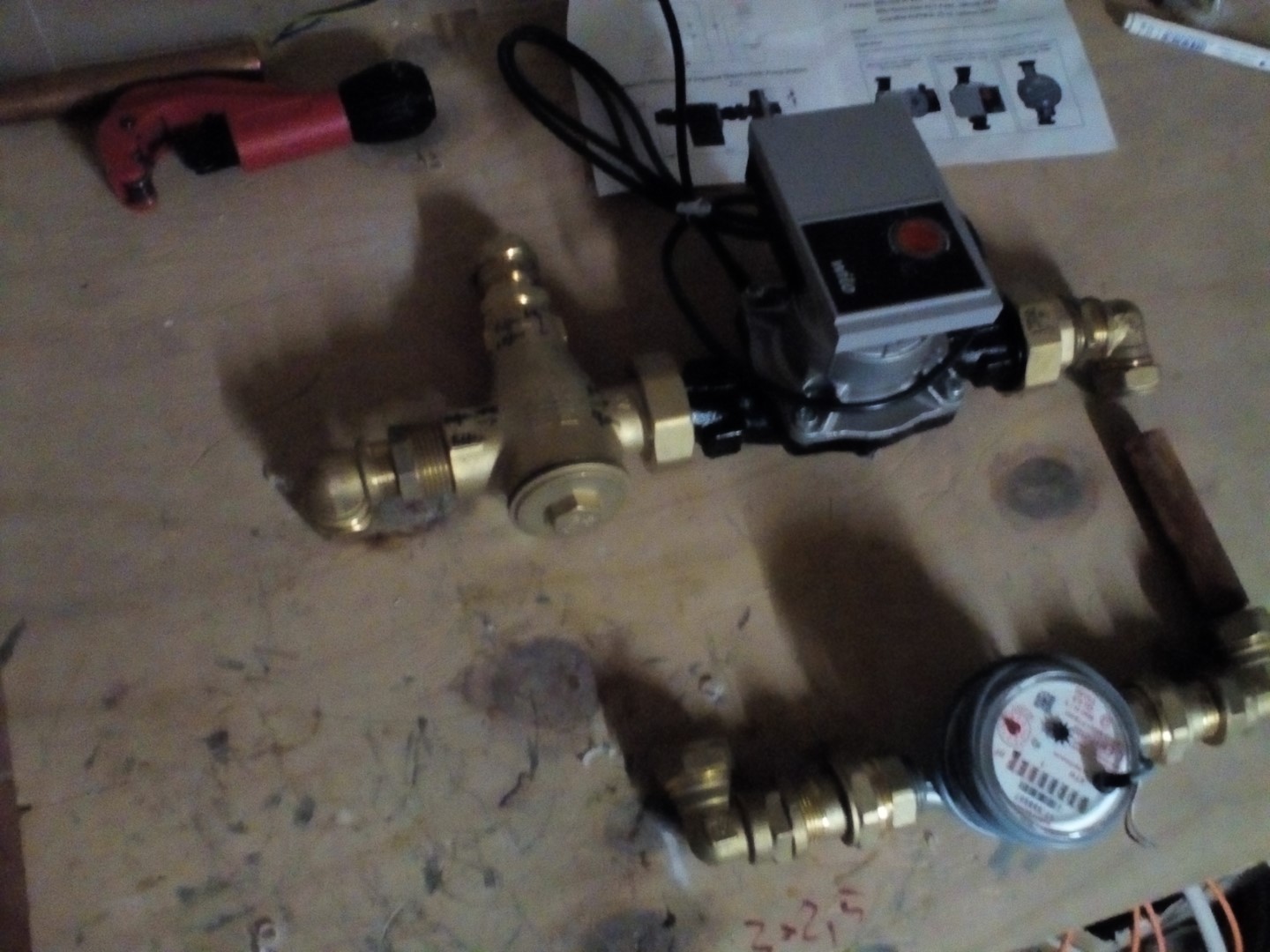

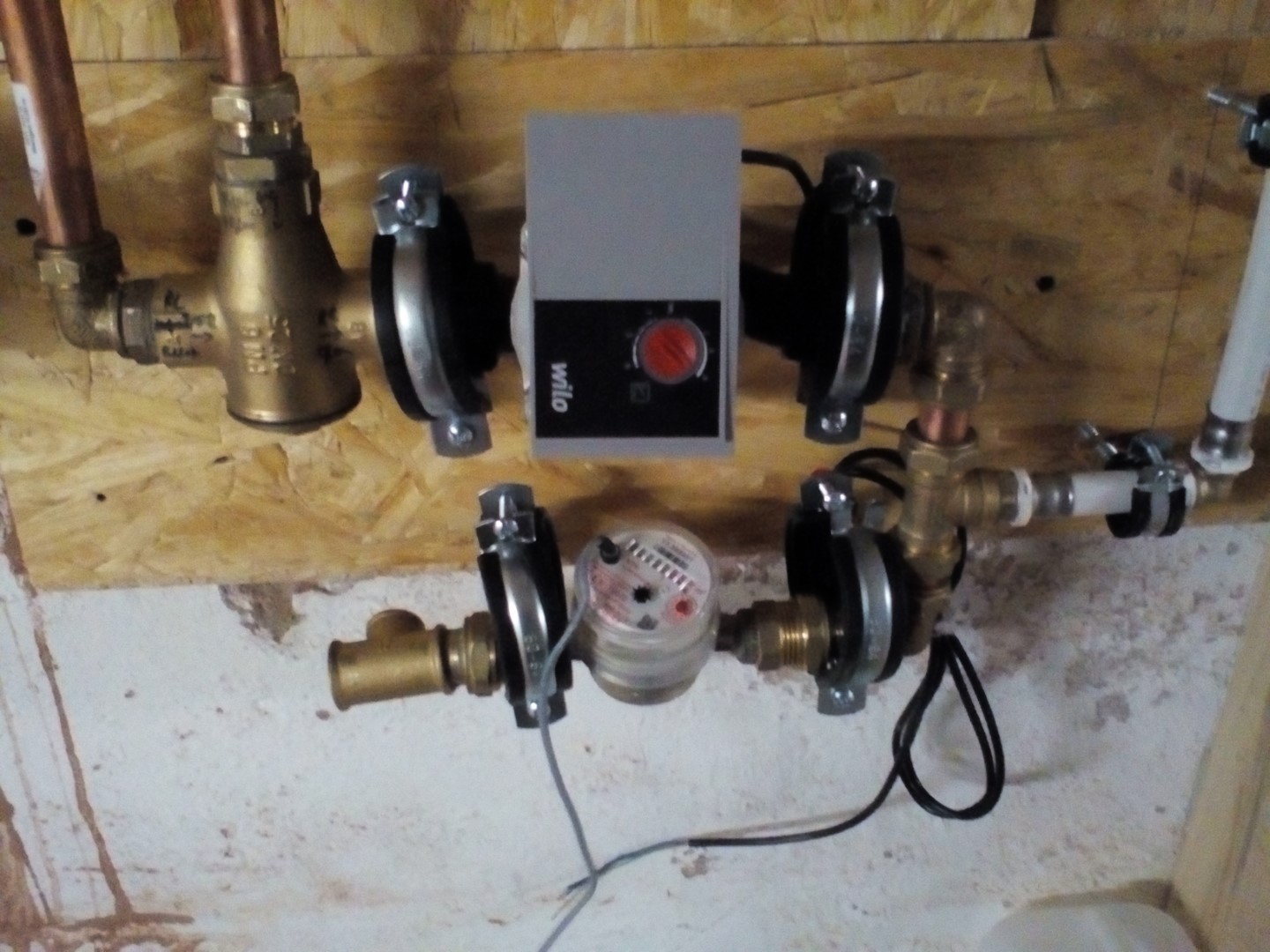

heute ist die Pumpengruppe (oben) an der Reihe und, das ist auf meinem Mist gewachsen, ein Durchflussmengenzähler (unten) zur Energieertragsmessung. Irgendwie ist sowas anscheinend bei wasserführenden Öfen nicht vorgesehen, jedenfalls habe ich diesbezüglich nirgends Informationen finden können.

Also habe ich mich dazu entschlossen, das System aus der Solarthermieanlage zu übernehmen, denn das ist vom Funktionsprinzip 1:1 übertragbar. Mit Hilfe zweier Fühler wird die Vorlauf- sowie die Rücklauftemperatur gemessen. Eine elektronische Steuerung ermittelt die Temperaturdifferenz welche dann mit der Wassermenge, gemessen vom Durchflussmengenzähler, verrechnet wird. Das Ergebnis sind X Liter Wasser, die um Y°C erhitzt wurden -> und das ergibt dann eine genau bezifferbare Energiemenge in KW

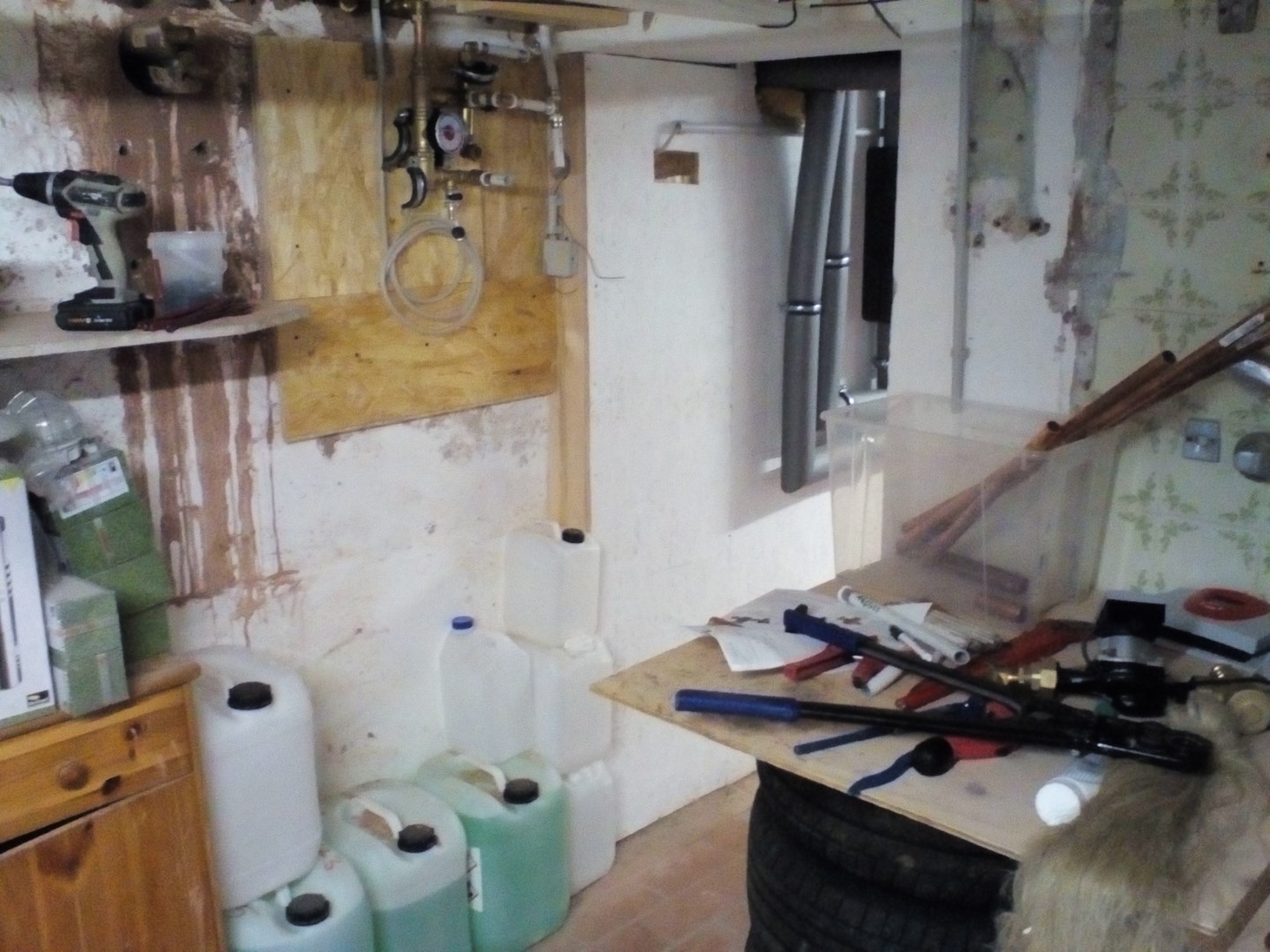

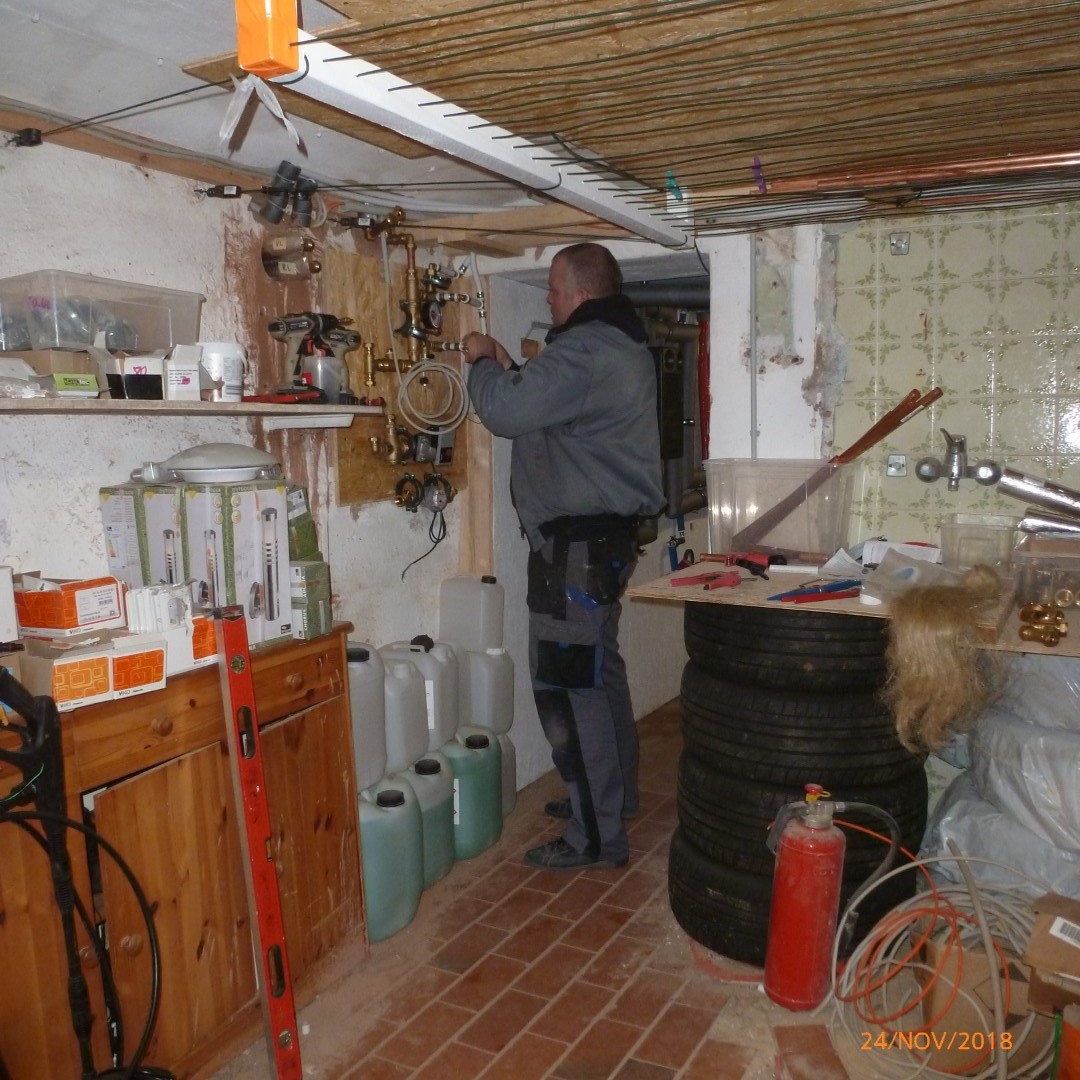

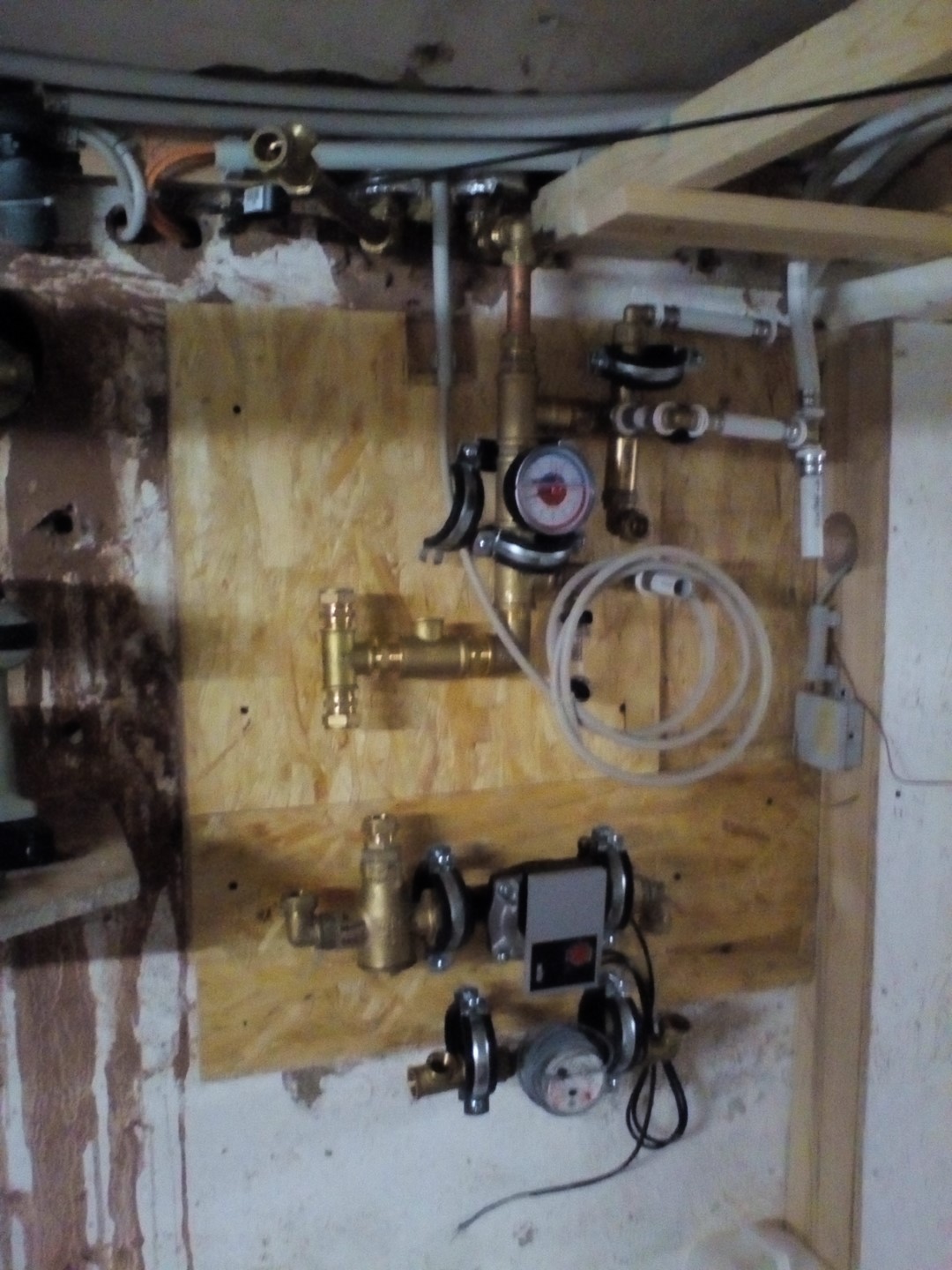

noch lose und nicht fest verschraubt aber zur Platzeinschätzung mal an die Wand gepackt



just in Time:  das Paket mit den benötigten Kleinteilen wird geliefert

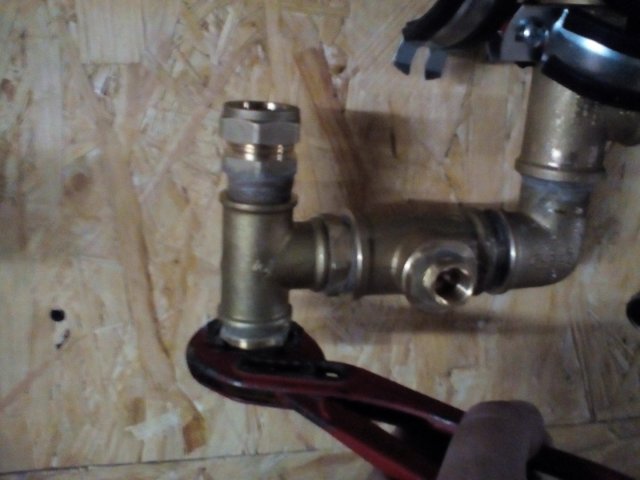

hier werden aufgrund der verschiedenen Rohrleitungen, Durchmessern und Normen jede Menge verschiedener Adapter und Übergänge benötigt.

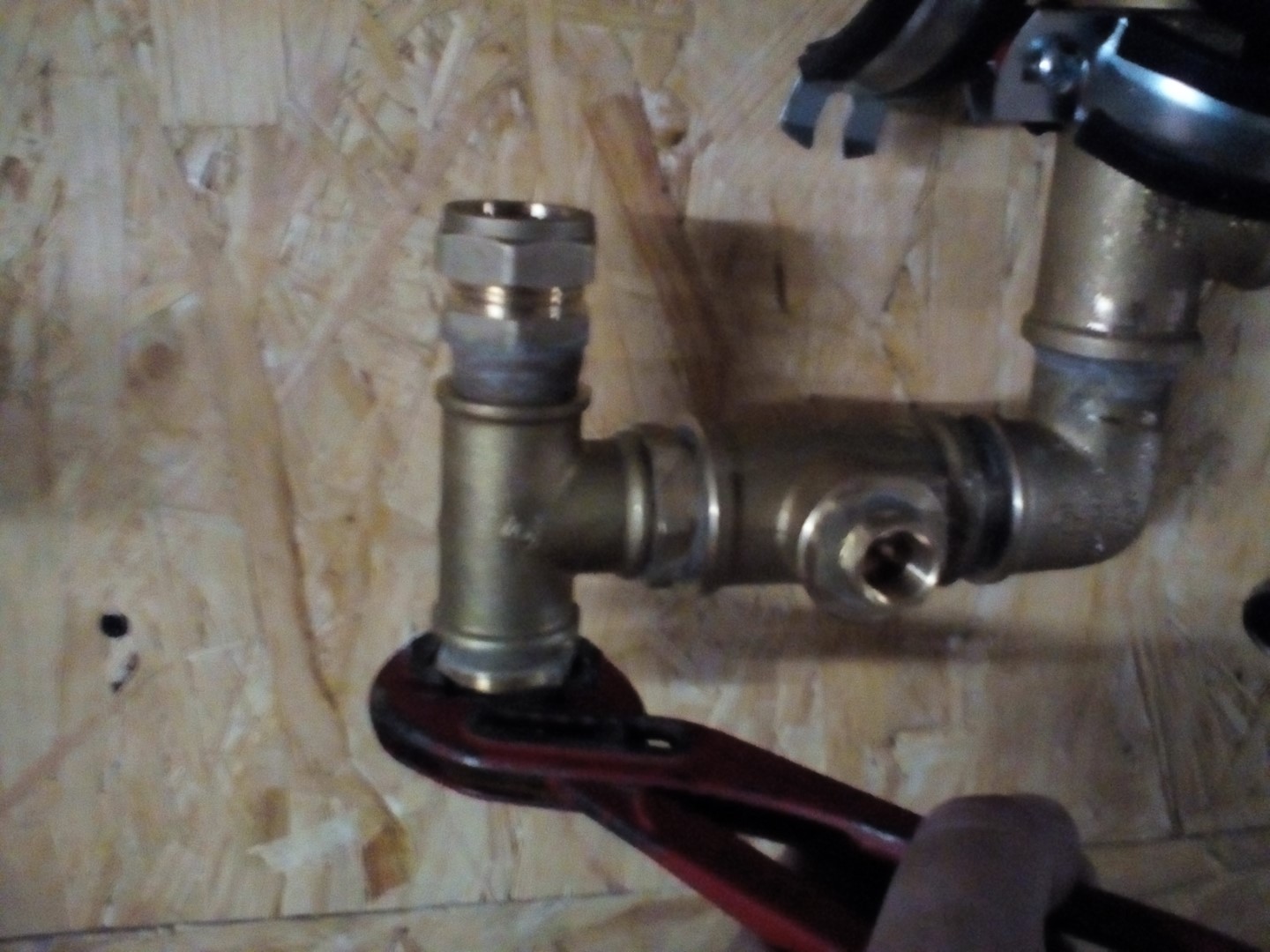

Ein Großteil mache ich mit Gewindefittings aus Messing, so wie hier im Bild, aber ...

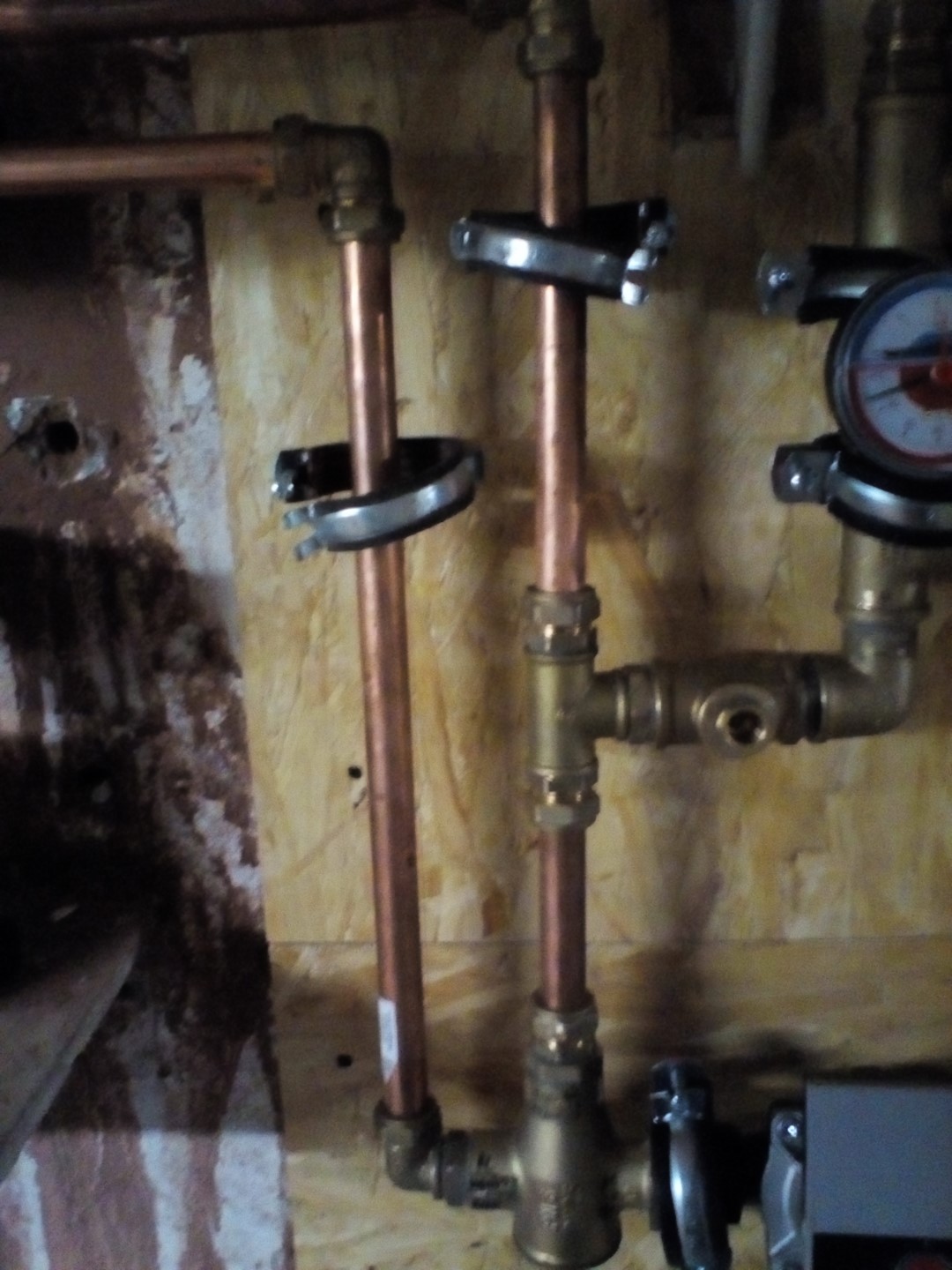

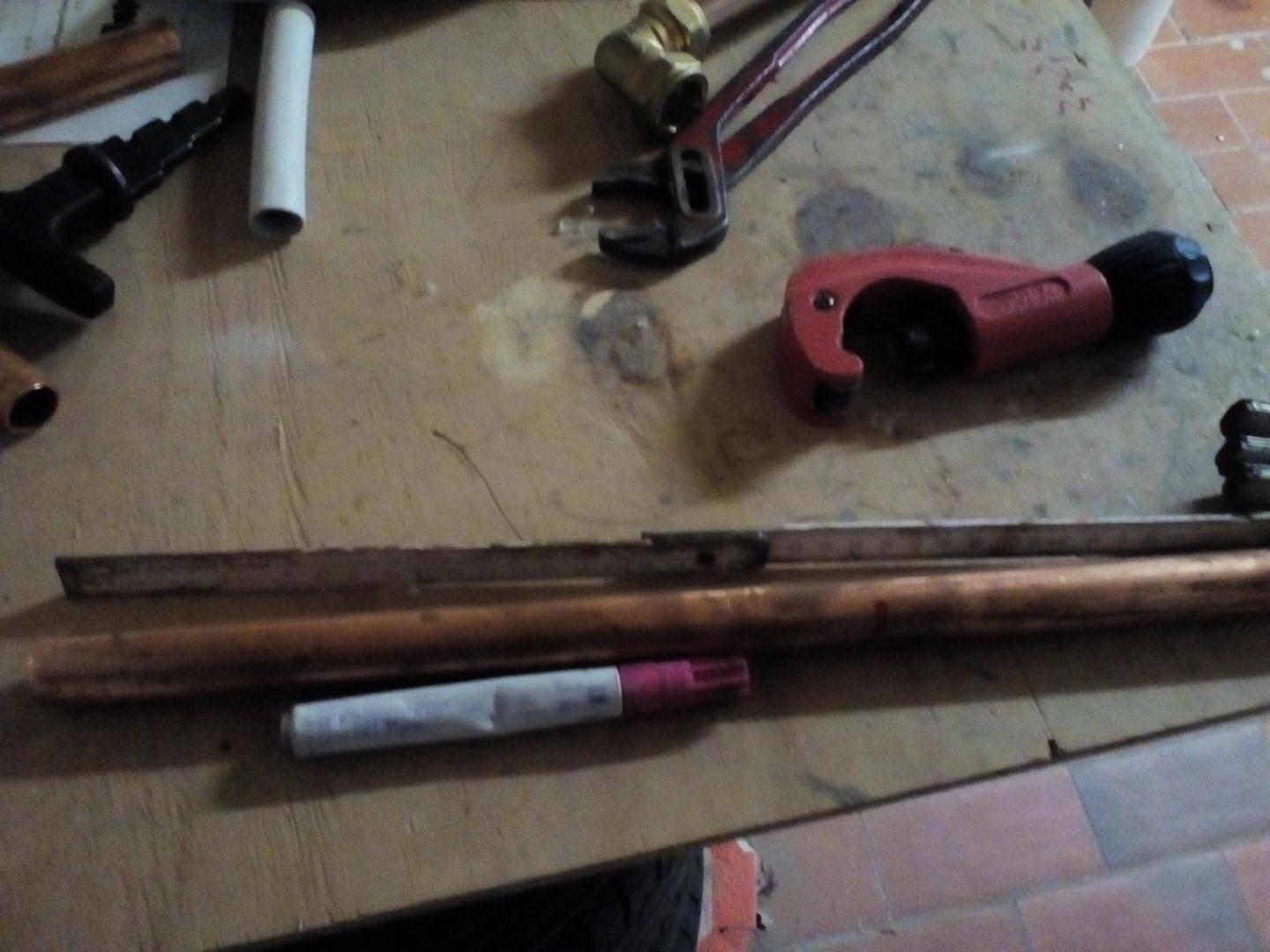

...die Zuleitungen zwischen Ofen und Technik sowie untereinander auch mit Kupferrohr und Klemmringverschraubungen sowie...

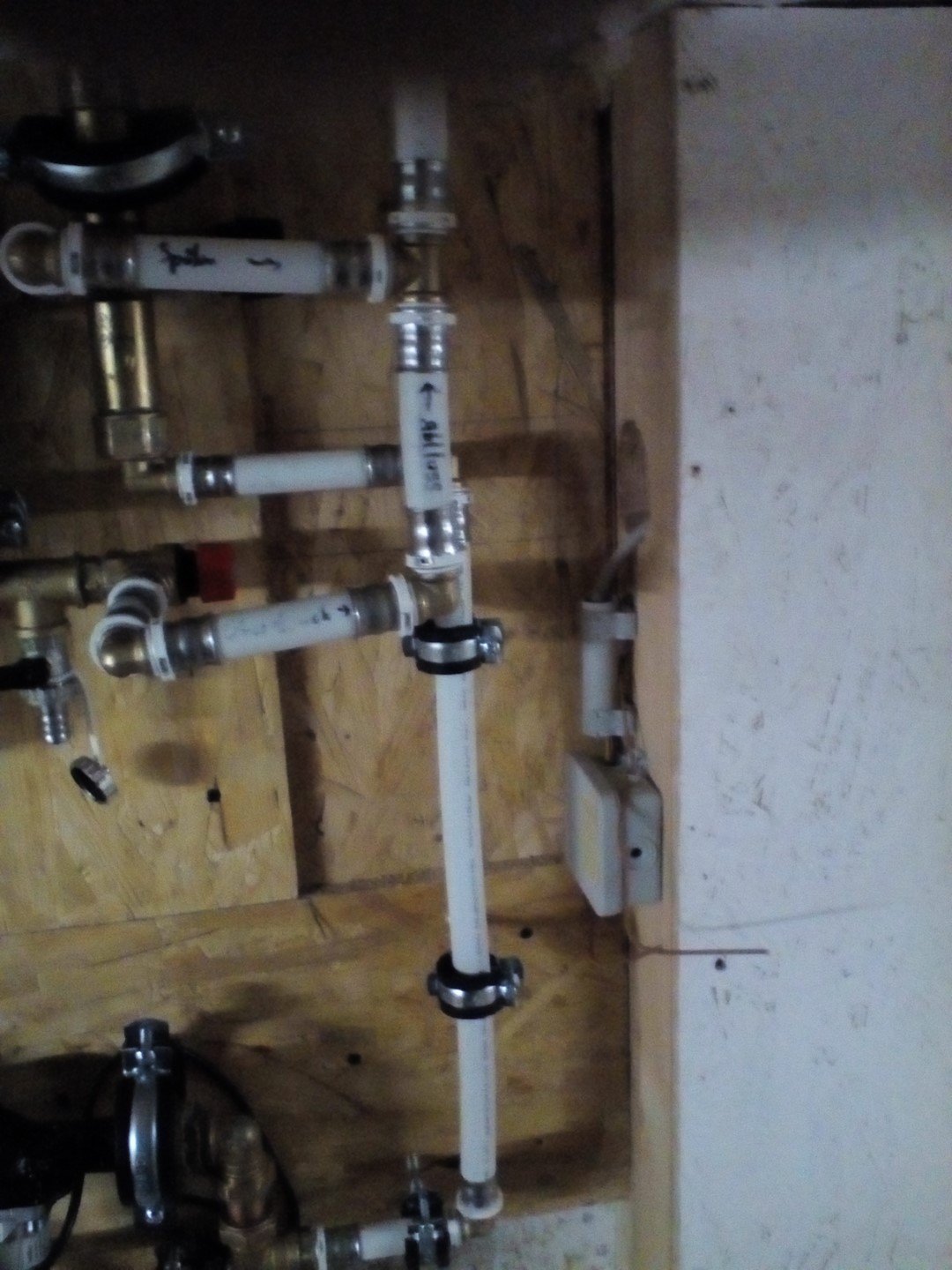

...die Kaltwasser-Spülleitung mit Aluverbundrohr

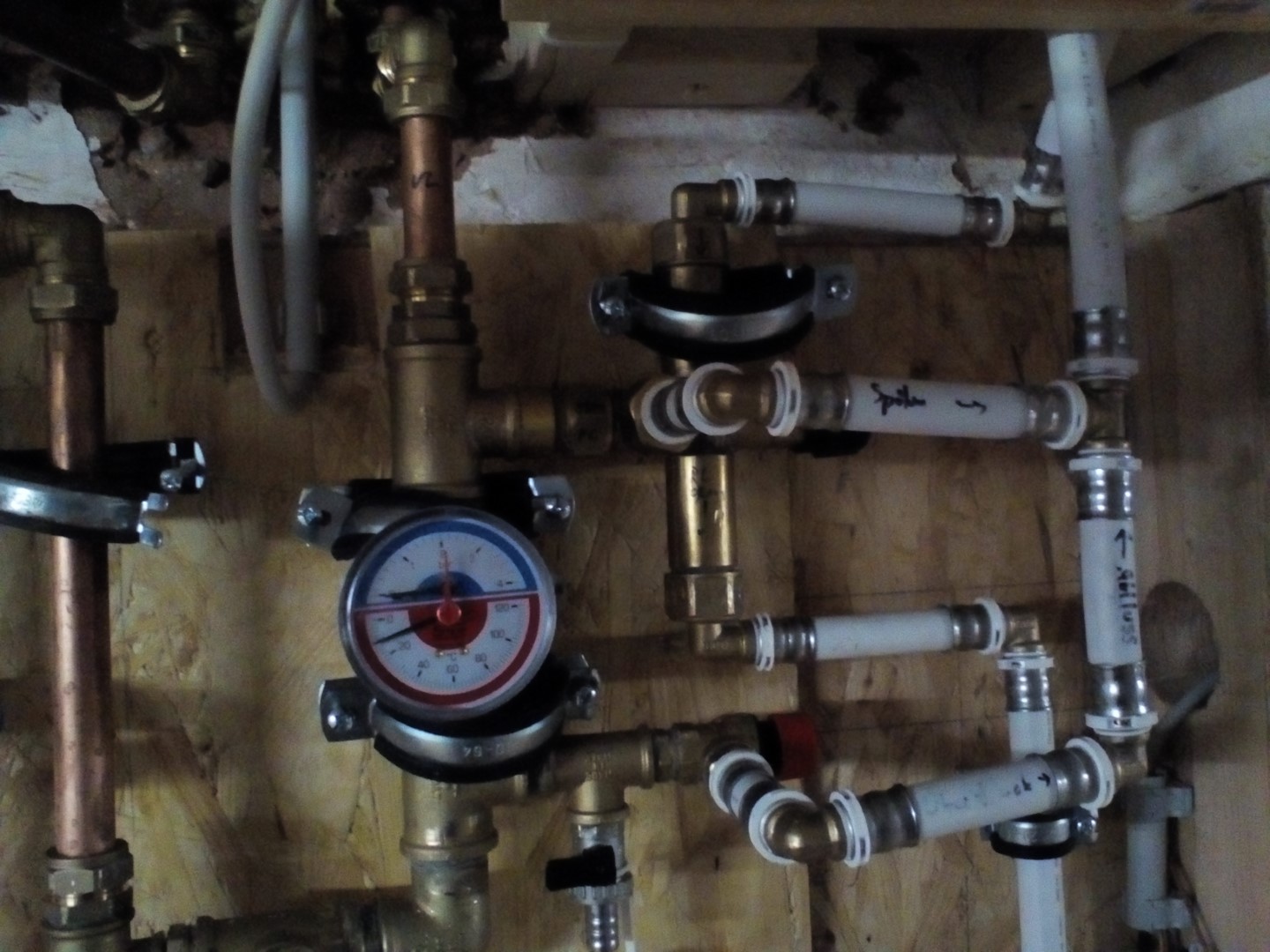

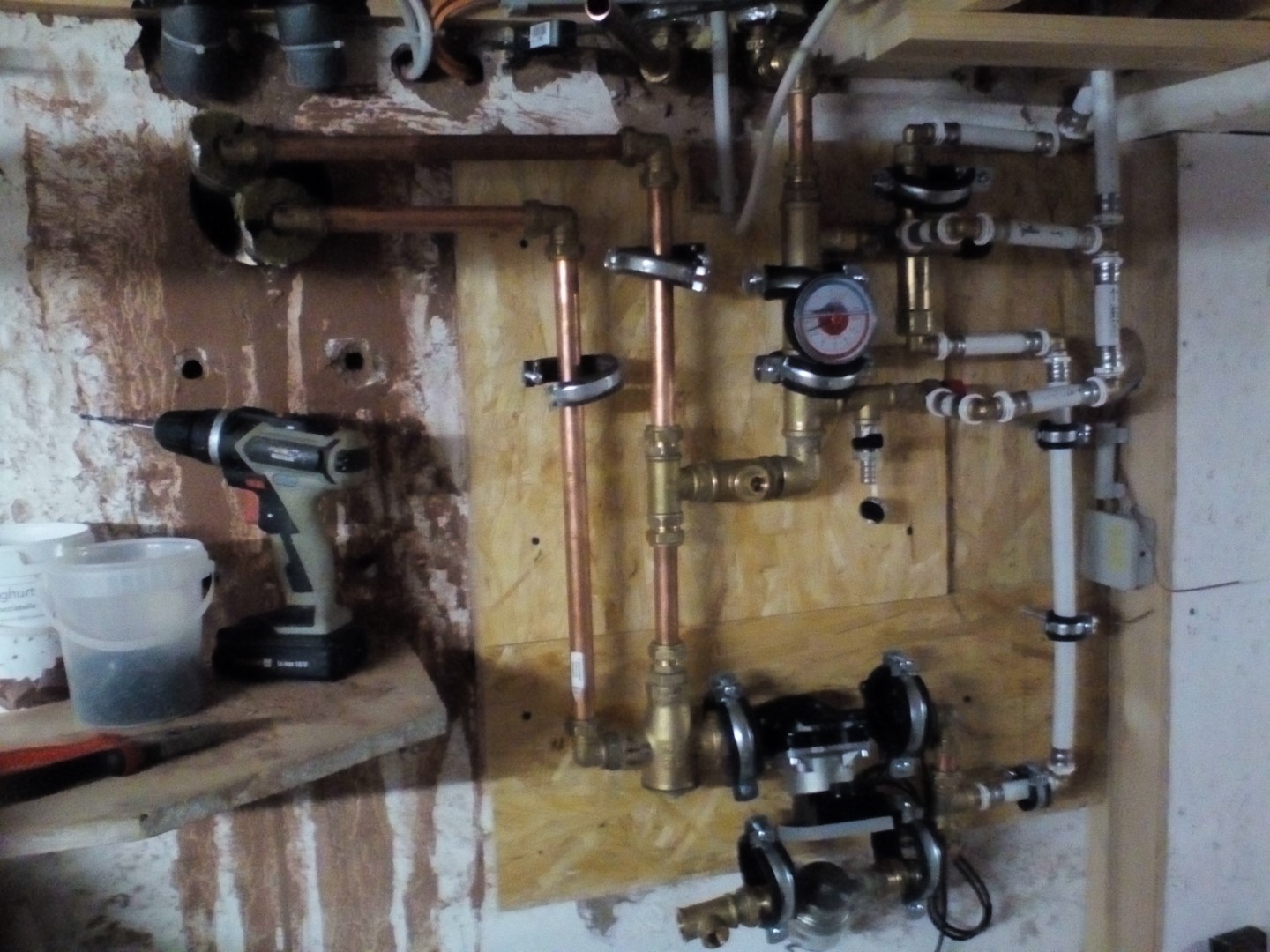

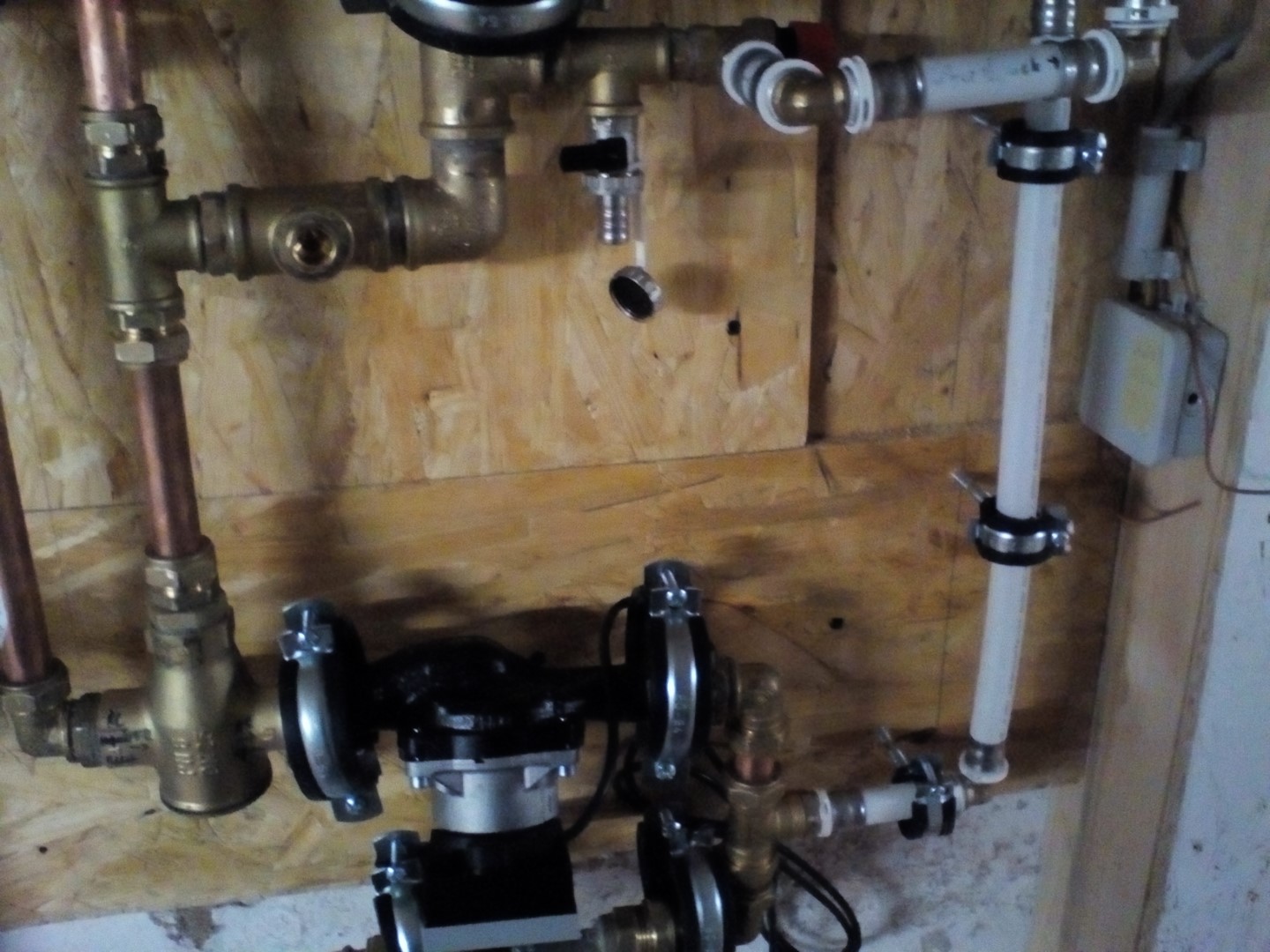

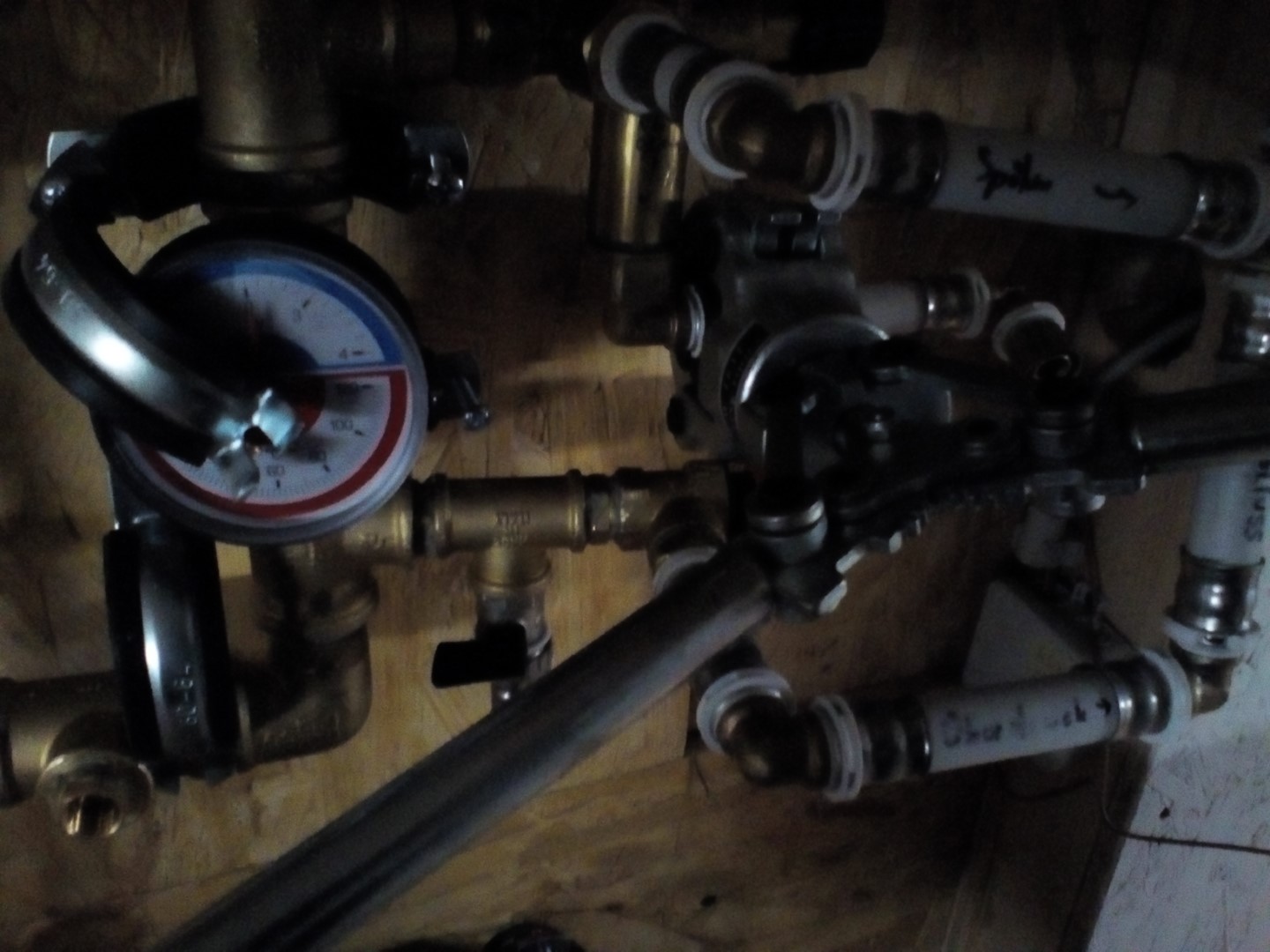

so gut wie fertig



weiter oben ist Heidi dabei, die Haustürlaibung fertig zu machen



vergipst, abgedichtet, geschliffen, grundiert und vorgestrichen ist schoon, fehlt nur noch der Putz
