06 seit Einzug bis 12.2018 - 30.11. - Kaminofen6

wasserführender Kaminofen - zu den anderen Teilen

• 21.10. - Stützen & Ofenbohrloch
• 20.02. - Kaminofen Anschlüsse1, EZ Fensterlaibung
• 21.02. - Kaminofen Anschlüsse2
• 22.02. - Kaminofen Anschlüsse3, Wasserrohre isolieren
• 23.02. - Vorratsraum Decke, Treppenhaus Lan
• 15.11. - Kaminofen Verblendsteine1
• 16.11. - Kaminofen Verblendsteine2
• 17.11. - Kaminofen aufstellen, Türzargen DG
• 22.11. - Türzargen DG4,Kaminofen1
• 23.11. - Kaminofen2
• 24.11. - Kaminofen3
• 27.11. - Haustür fertig, Kaminofen4
• 29.11. - Kaminofen5
• 30.11. - Kaminofen6
• 01.12. - Kaminofen brennt
• KW45 - Wechselrichter,Notaus +Überspannungsschutz installieren, Ofensteuerung läuft
• mehr Infos zum Kaminofen -> Energiekonzept

Fast fertig, oben fehlen nur noch die Anschlüsse direkt am Ofen sowie der Temperaturfühler, der die Pumpe einschalten soll



hinter dem Lüftungsgitter haben wir schon zu anfangs gleich ein 5-adriges Kabel mit verlegt. Zwei Adern davon nehmen wir für den Fühler, die restlichen drei bleiben (vorerst) ungenutzt



wieder zu sieht man dann nur noch ein dünnes Fühlerkabel



der obere Anschluss am Ofen (= Vorlauf) hat oben noch ein automatischer Entlüfter sowie zwei Tauchhülsen, einmal für den Temperaturfühler der Steuerung im Keller sowie einmal für ein normales, analoges Thermometer zur Kontrolle



angeschlossen sieht's dann so aus



der Rücklauf ist im unteren Ofenbereich



wieder im Keller. Noch ist alles unisoliert, erst wird die Anlage befüllt und auf Undichtigkeit überprüft



na toll, es gibt tatsächlich eine undichte Stelle am Barometer/Thermometer-Kombigerät. Also Wasser nochmal ablassen



die undichte Stelle ist schnell abgedichtet und die Anlage erneut befüllt, mit warmem Wasser aus dem Pufferspeicher nebenan. Deswegen zeigt die Steuerung auch rund 40°C an obwohl der Ofen noch aus ist

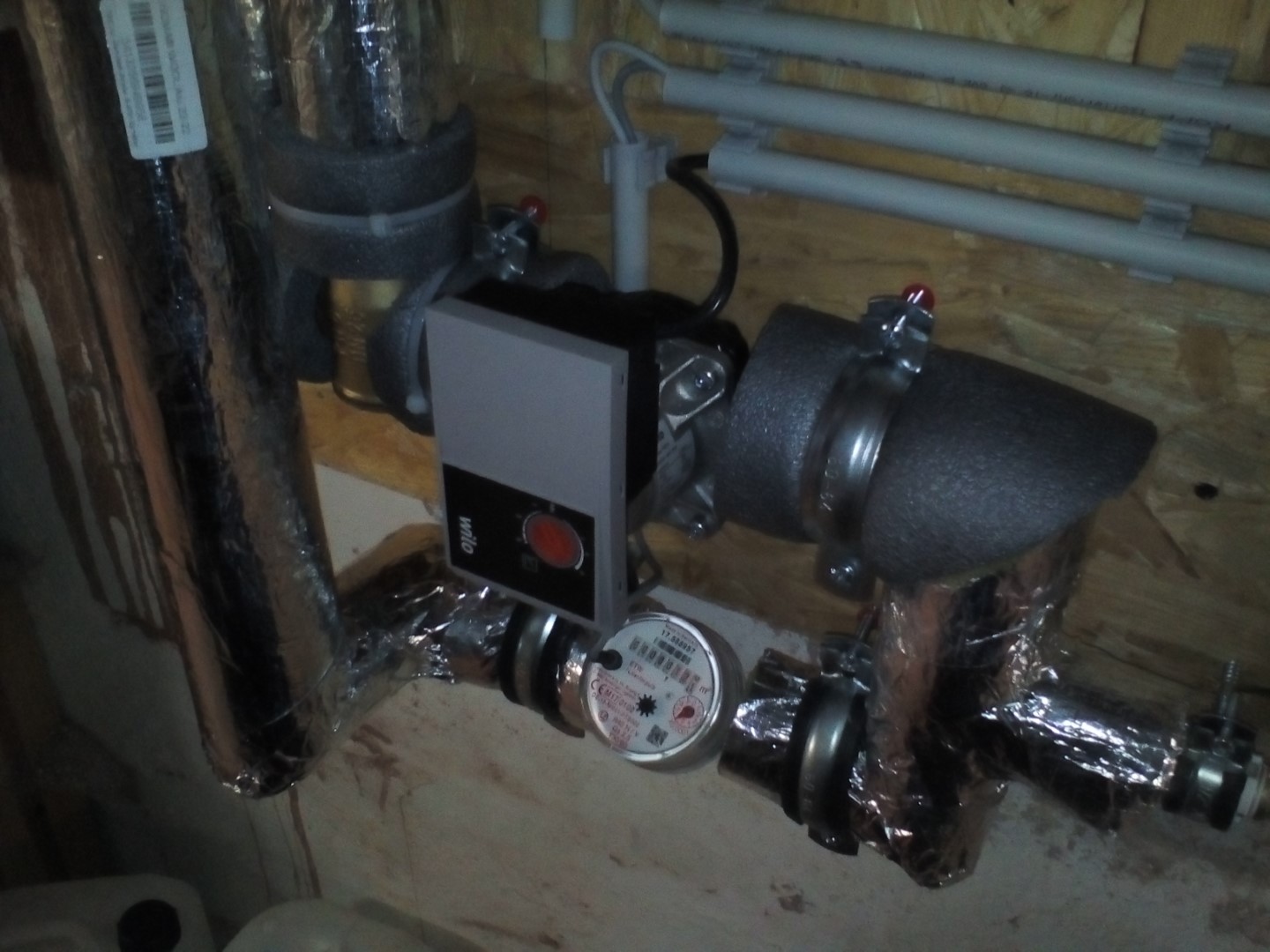

während die Pumpe läuft und das Wasser zirkulieren lässt um die Luft allmählich aus dem System entweichen zu lassen werden derweil die Rohre isoliert



mit Mineralwolle in ENeV 100% Dämmstärke



sehr aufwändig das Ganze da alles aus gefühlten tausend WInkeln und T-Stücken besteht.



Die dicken Rohrteile werden mit Schaumstoffrohrisolierung ummantelt da ich hierfür keine passende Mineralwolle Rohrteile habe



Morgen kommt das Einstellen der Steuerung und dann kann's losgehen
