Heute sind die Leitungsanschlüsse hinten an der Wärmepumpe an der Reihe
da die Anschlüsse ab Werk unbeschriftet daher kommen wird erstmal das Handbuch gewälzt und beschriftet, was wohin gehört.
Die fünf Verbinder werden auf die Kupferrohre geschraubt und haben ein Innengewinde, sodass man von da aus mit Gewinderohren oder einem Flexschlauch weiter gehen kann.
Ich werde später keine feste Verbindungen benutzen sondern spezielle Flexschläuche (Panzerschlauch) verbauen, damit man die Wärmepumpe auch noch ein wenig bewegen kann und zusätzlich damit sich Vibrationen der Wärmepumpe nicht auf die Rohrleitungen rübertragen können.
nachdem alle Anschlüsse fest verschraubt sind noch mal eben einen dicken Kabelkanal an die Decke geschraubt um die Netzwerkkabel an der Decke entlang zu verlegen. Denn wenn die Panzerschläcuhe nächste WOche kommen und montiert sind kommt man nicht mehr so gut an die Netzwerkkabel hinter der Wärmepumpe ran
sind ja schon einige mittlerweile
da es ohne Teile an der Wärmepumpe derzeit nichts mehr zu machen gibt geht es wieder am Pufferspeicher weiter
beim letzten Mal haben auch hier einige Teile gefehlt sodass nicht alle Anschlüsse montiert werden konnten
mittlerweile sind wir mit Heizungsteilen gut ausgestattet
und los geht's mit den Anschlüssen für das Brauchwasser
gearbeitet wird mit Dichthanf und Neo-Fermit
Verbrühschutz als wichtige Sicherheitseinrichtung. Da der wassergeführte Kaminofen heißes Wasser bis 95°C produziert und die Solarthermieanlage sogar Temperaturen um 150°C liefern wird sorgt der (einstellbare) Verbrühschutz dafür, dass das Brauchwasser nie über 50°C steigt und somit auch nie heißeres Wasser aus dem Wasserhahn oder der Dusche kommen kann.

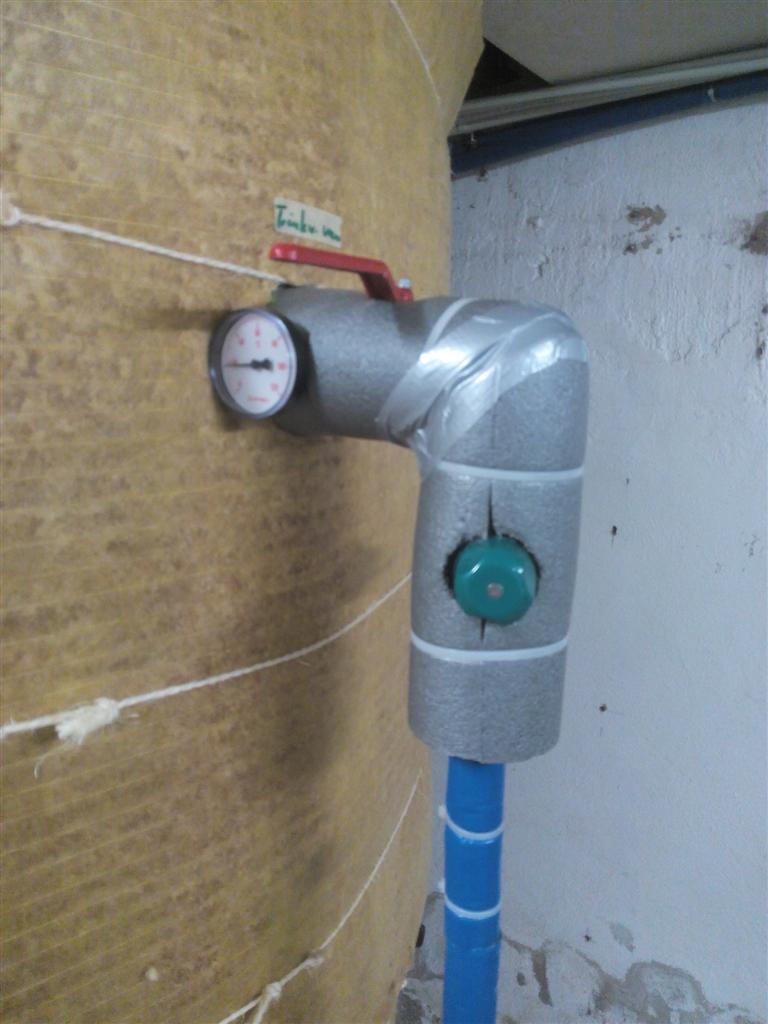

ganz wichtig: Isolierung an allen Leitungen anbringen

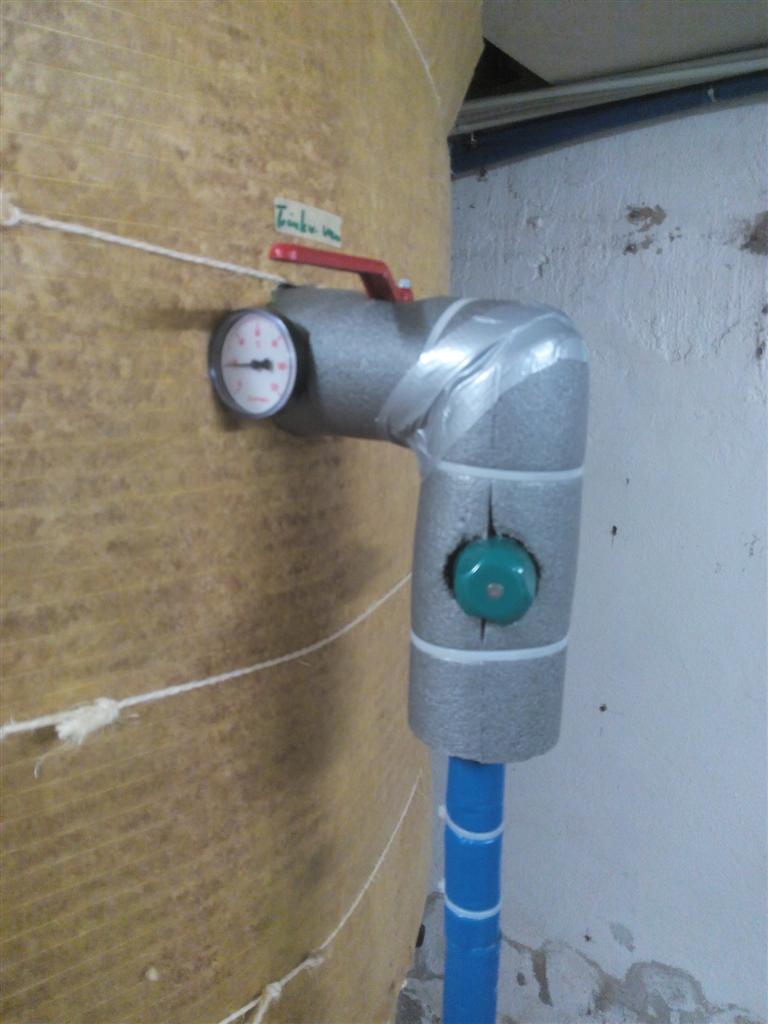

passt. Die Aussparung ist für ein Thermometer

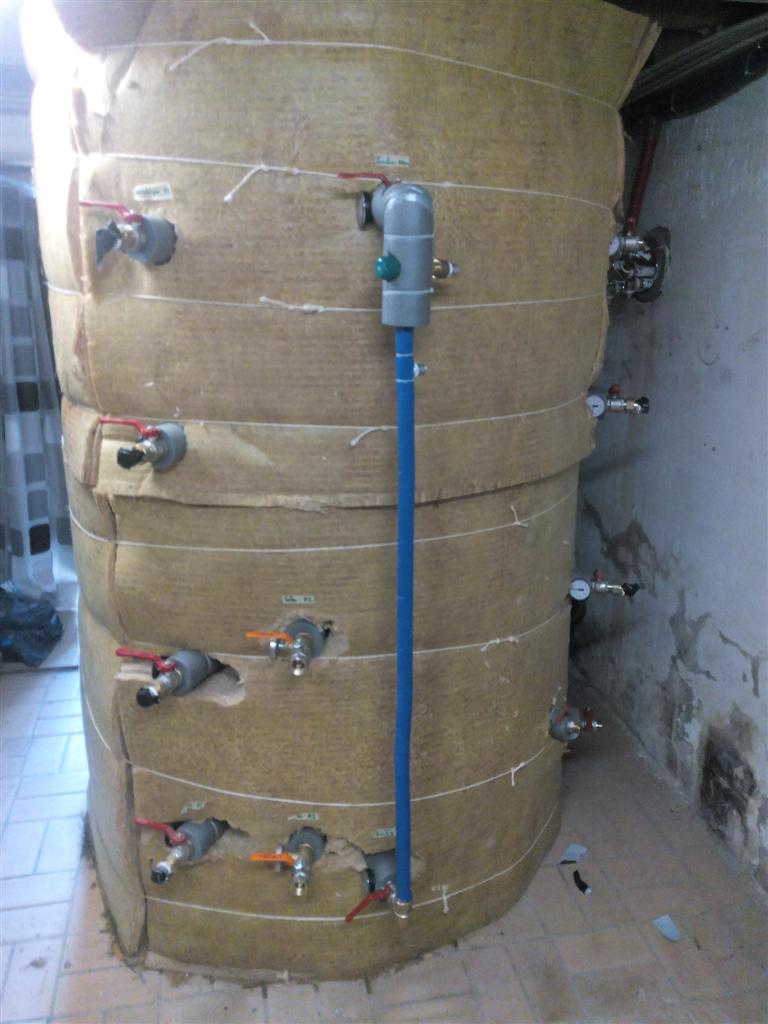

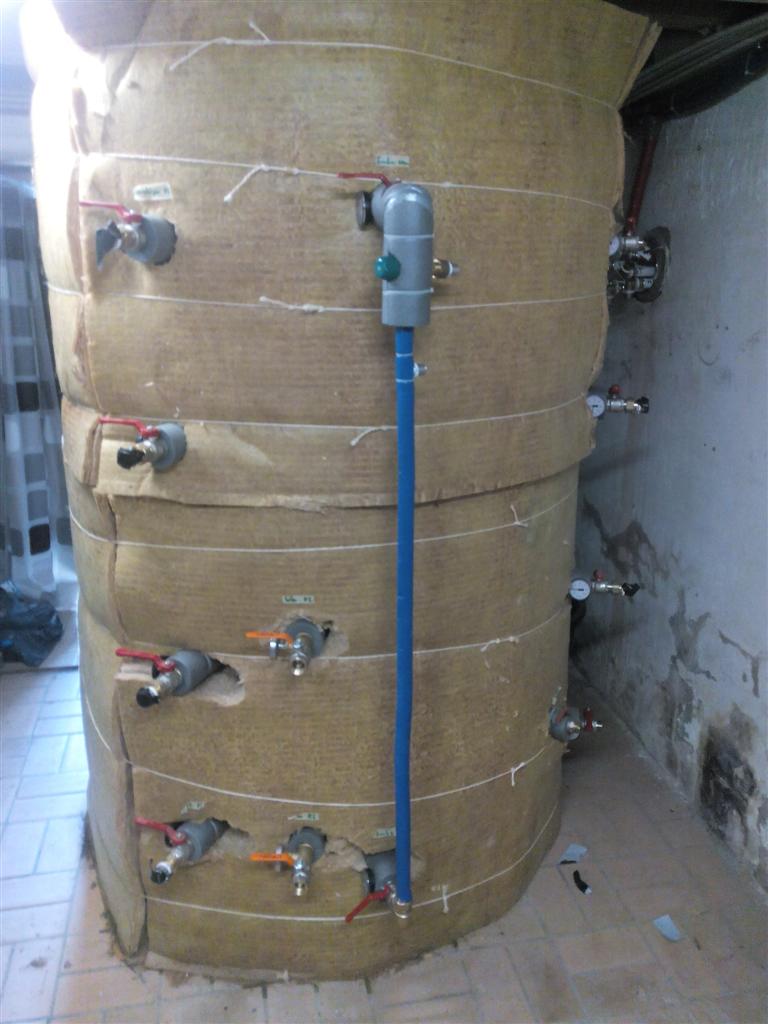

zur Funktion der Brauchwassererwärmung: der Pufferspeicher wird später mit heißem Wasser gefüllt sein, welches Wärmepumpe, Kaminofen und Solarthermieanlage produzieren. Dieses erhitze Wasser wird dann auch durch die Heizkörper zirkulieren, doch es kann nicht zum Duschen benutzt werden da es nicht sauber genug ist.

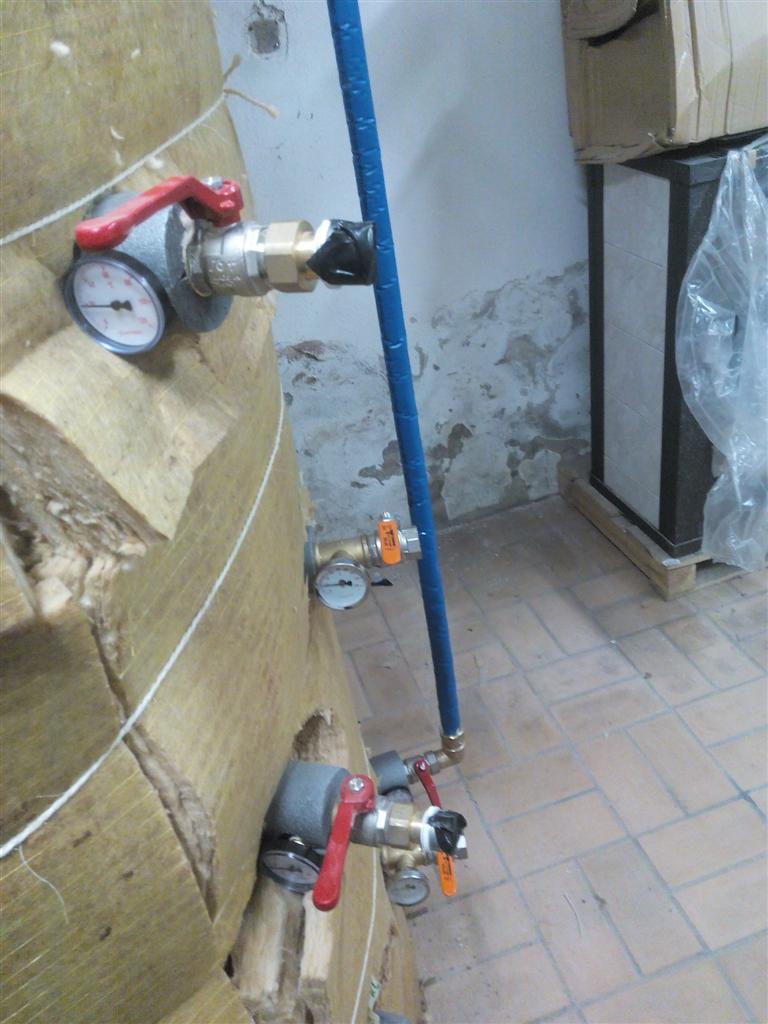

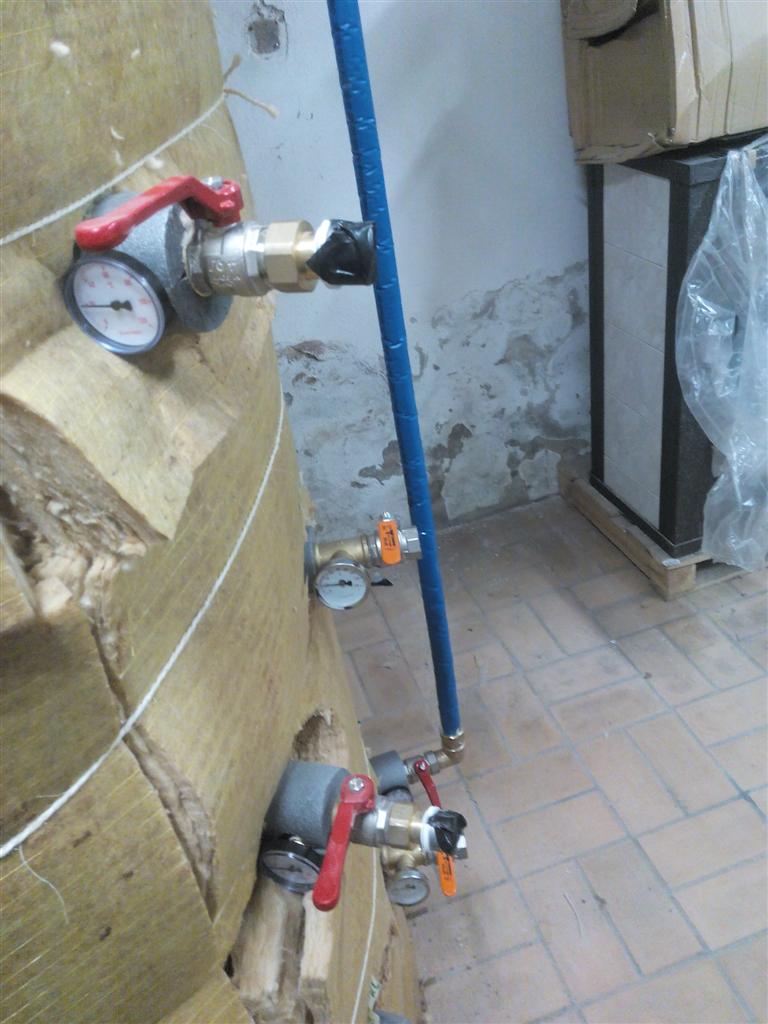

Die Brauchwassererwärmung erfolgt nach dem Durchlauferhitzer-Prinzip. Im Innern des Pufferspeichers befindet sich eine spiralförmig aufgewickelte Rohrleitung, am einen Ende (unten) wird kaltes Leitungwasser eingeleitet, es fließt durch die Spirale, wird dadurch vom umgebenden heißen Wasser erwärmt, und kommt am anderen Ende (oben) wieder heraus und fließt dann Richtung Dusche / Waschbecken. Die blau isolierte Leitung ist für den Verbrühschutz, dieser mischt bei Bedarf dann dem erwärmten Brauchwasser nochmal kaltes Wasser hinzu, um die 50°C nicht zu überschreiten.

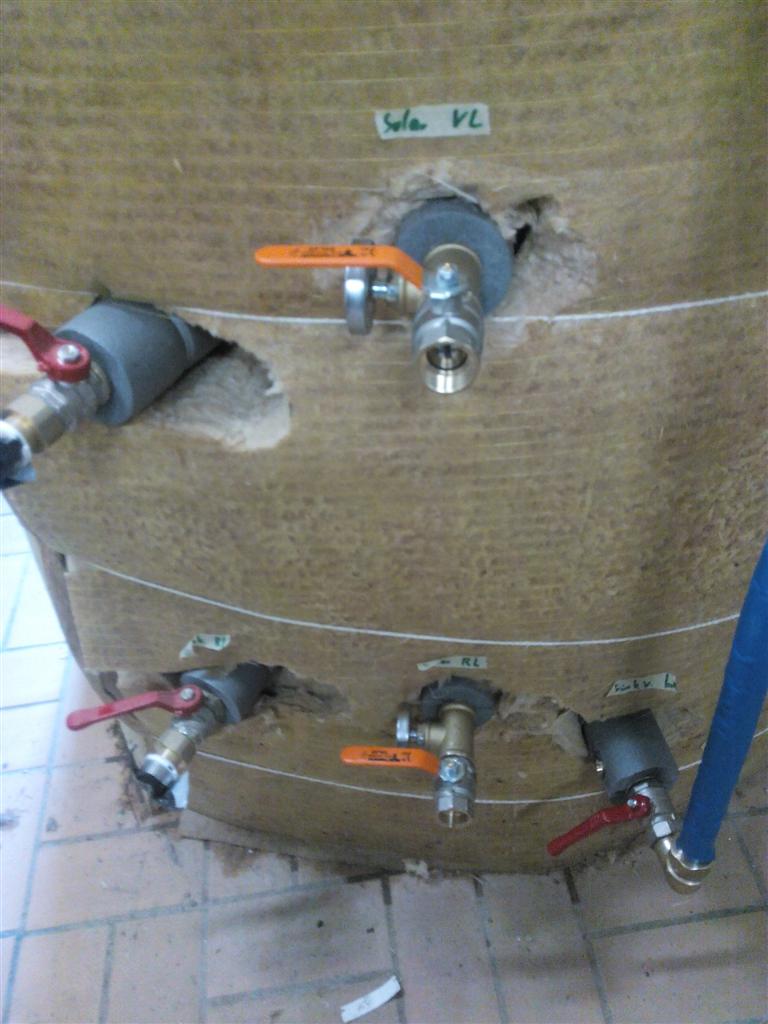

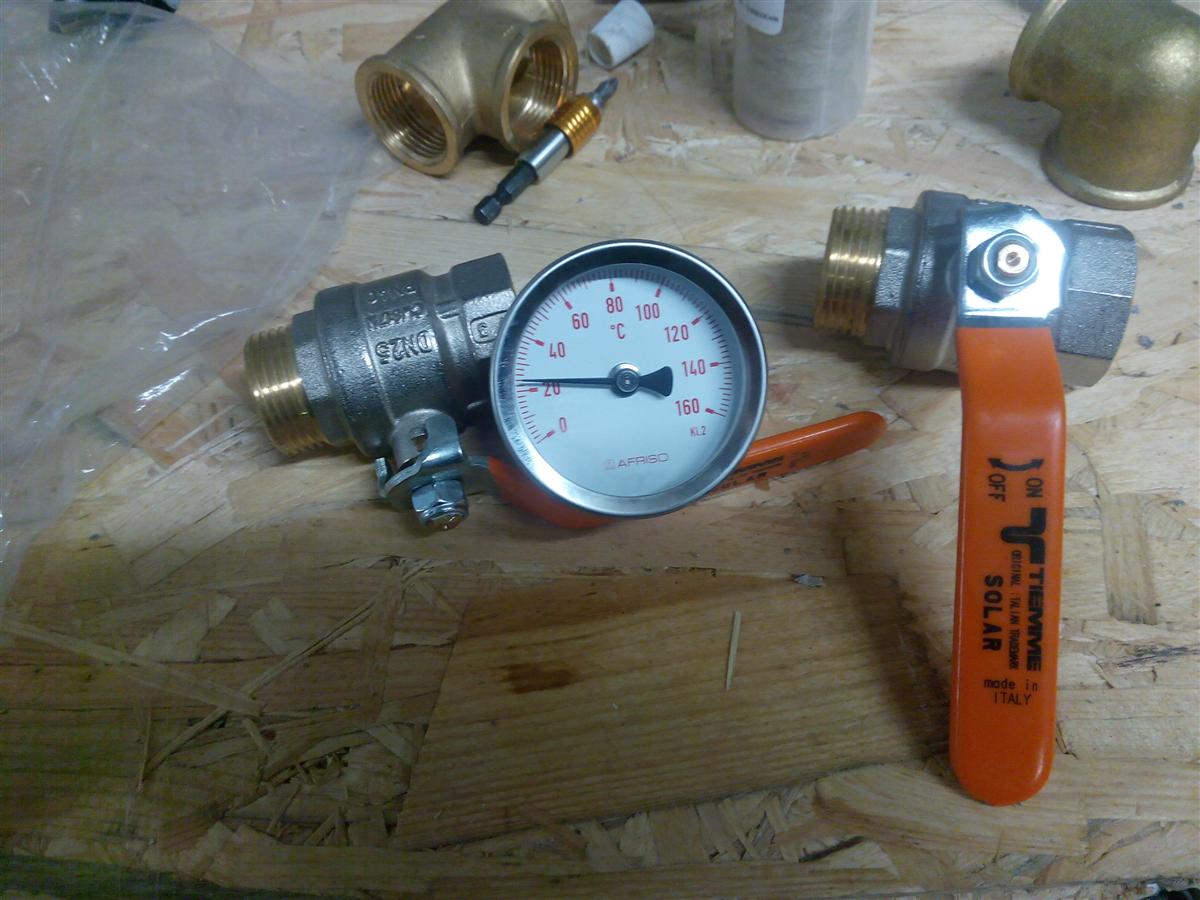

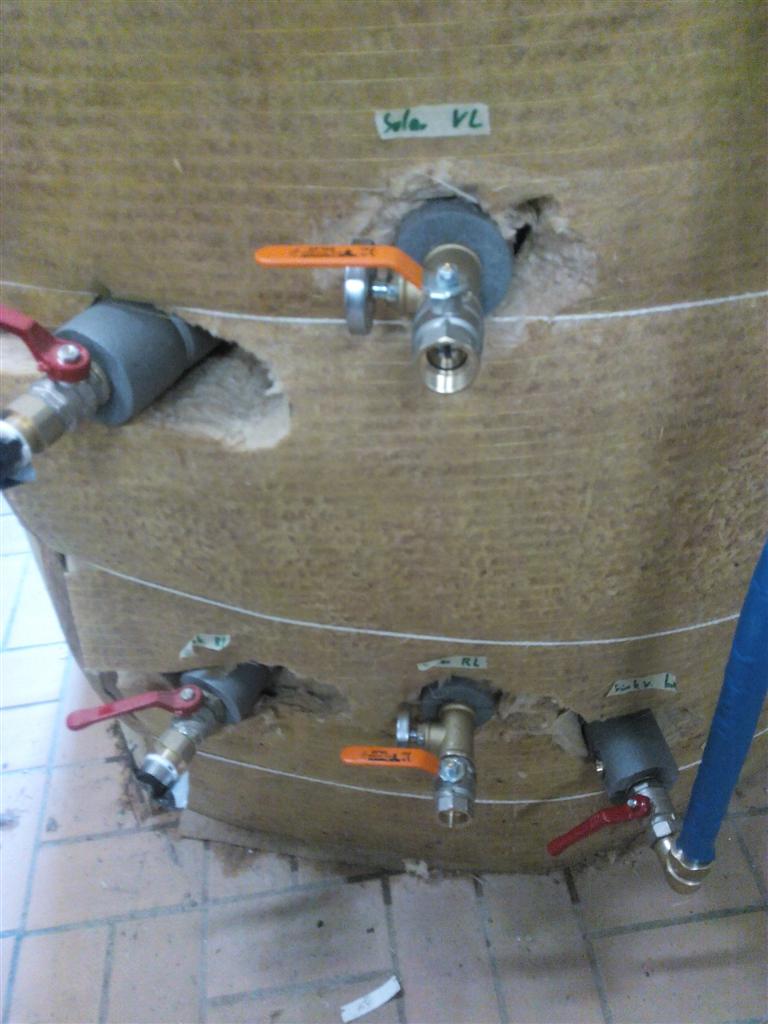

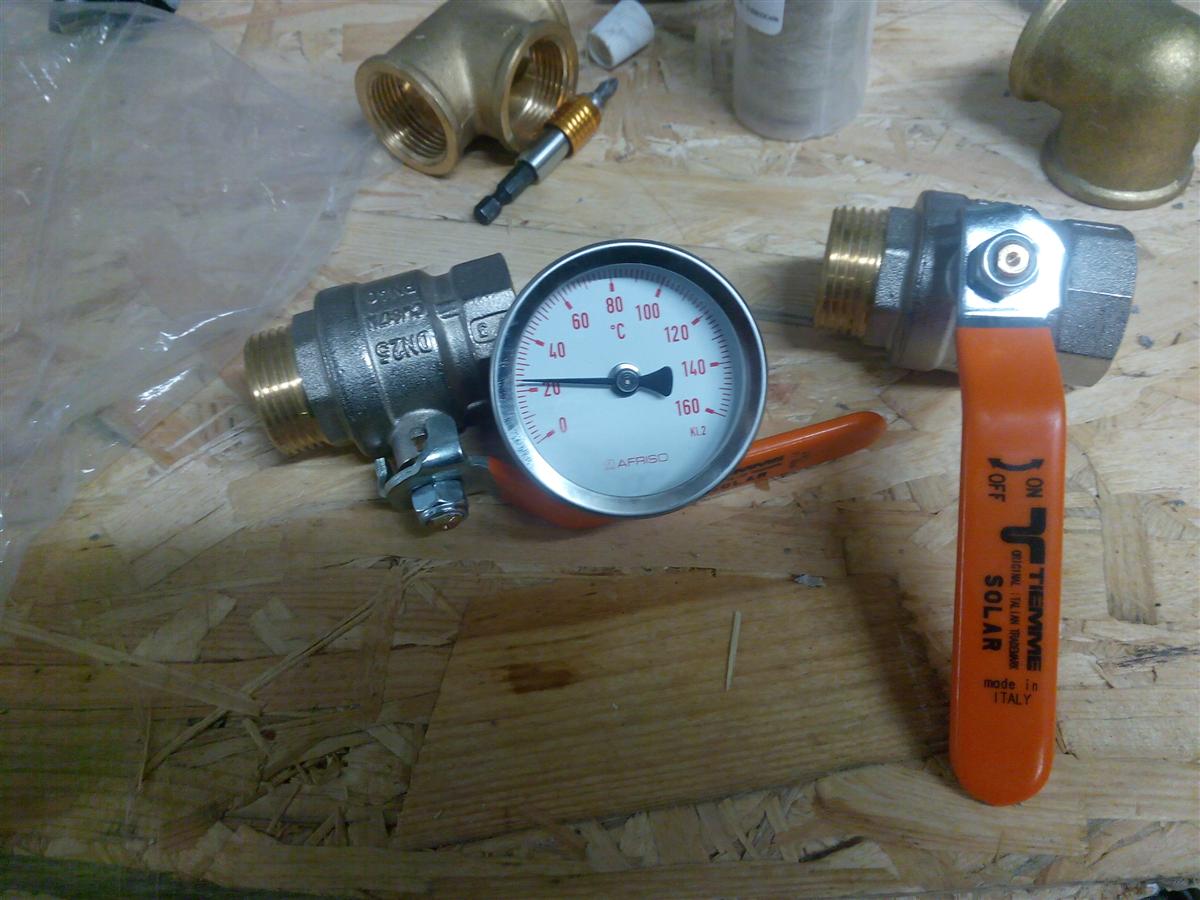

speziell hitzefeste Bauteile für die Solarkomponenten
die Solarthermieanlage hat ebenfalls eine eigene Rohrspirale im Innern des Puffers da sie mit einer speziellen Flüssigkeit betrieben wird, die sich nicht mit dem restlichen Heizungswasser vermischen darf
die Warmwasserführenden Leitungen werden nach "EnEV 100" Verordnung dick isoliert (Dämmstärke = 100% so dick wie die Leitung selbst, bei einer 20mm Leitung muss die Dämmung ringsherum ebenfalls 20mm sein, das gesamte Rohr hat dann 60mm). Die Kaltwasserleitung hat "nur" EnEV 50
mehr Details zum verwendeten "Hygiene-Schichtspeicher mit zusätzlichem Wärmetauscher" unter Energiekonzept - 5 Pufferspeicher
