heute geht es weiter mit der Verlegung der Solarrohre im Innern

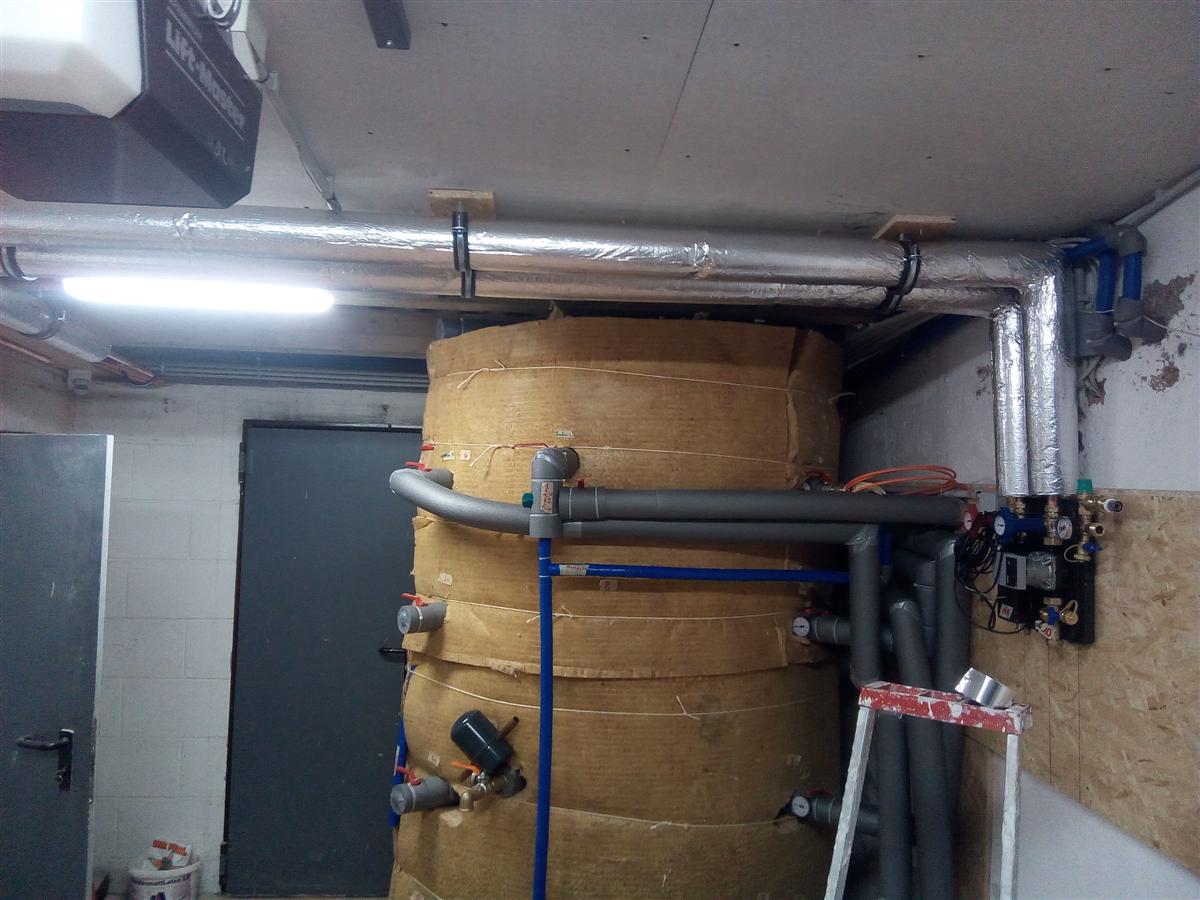

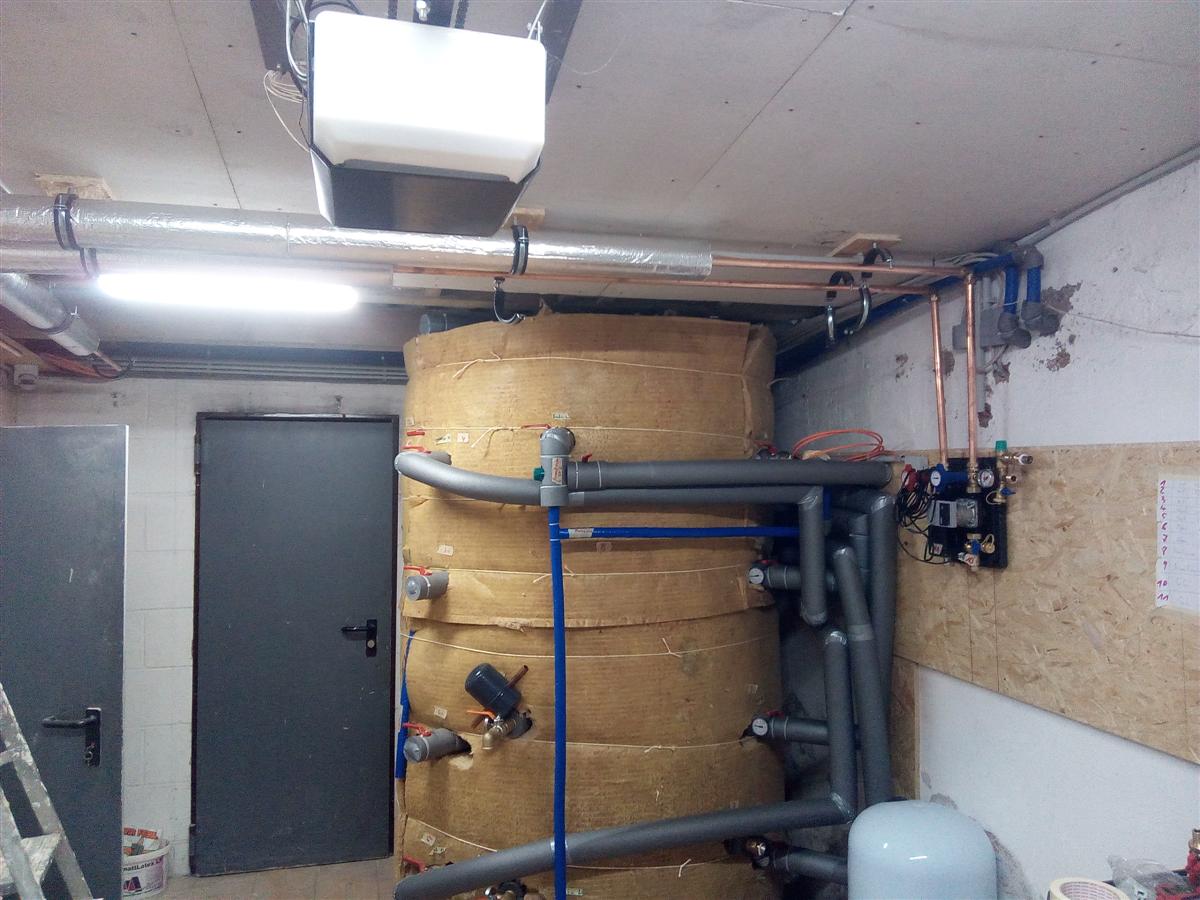

hier direkt über der Pumpengruppe

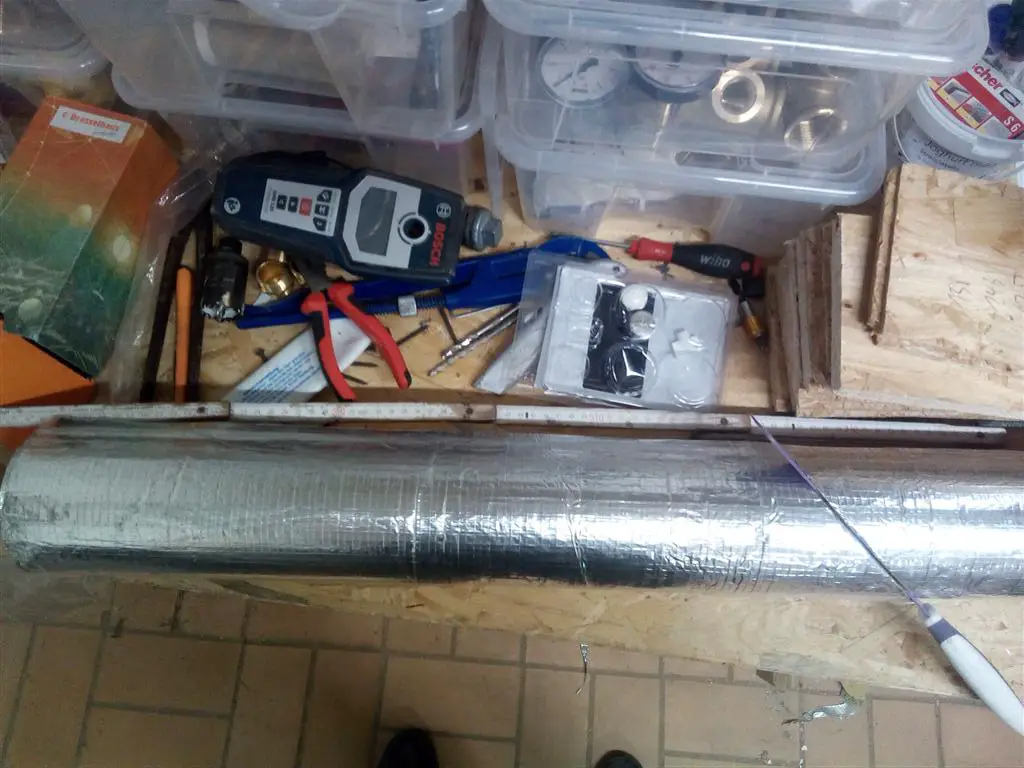

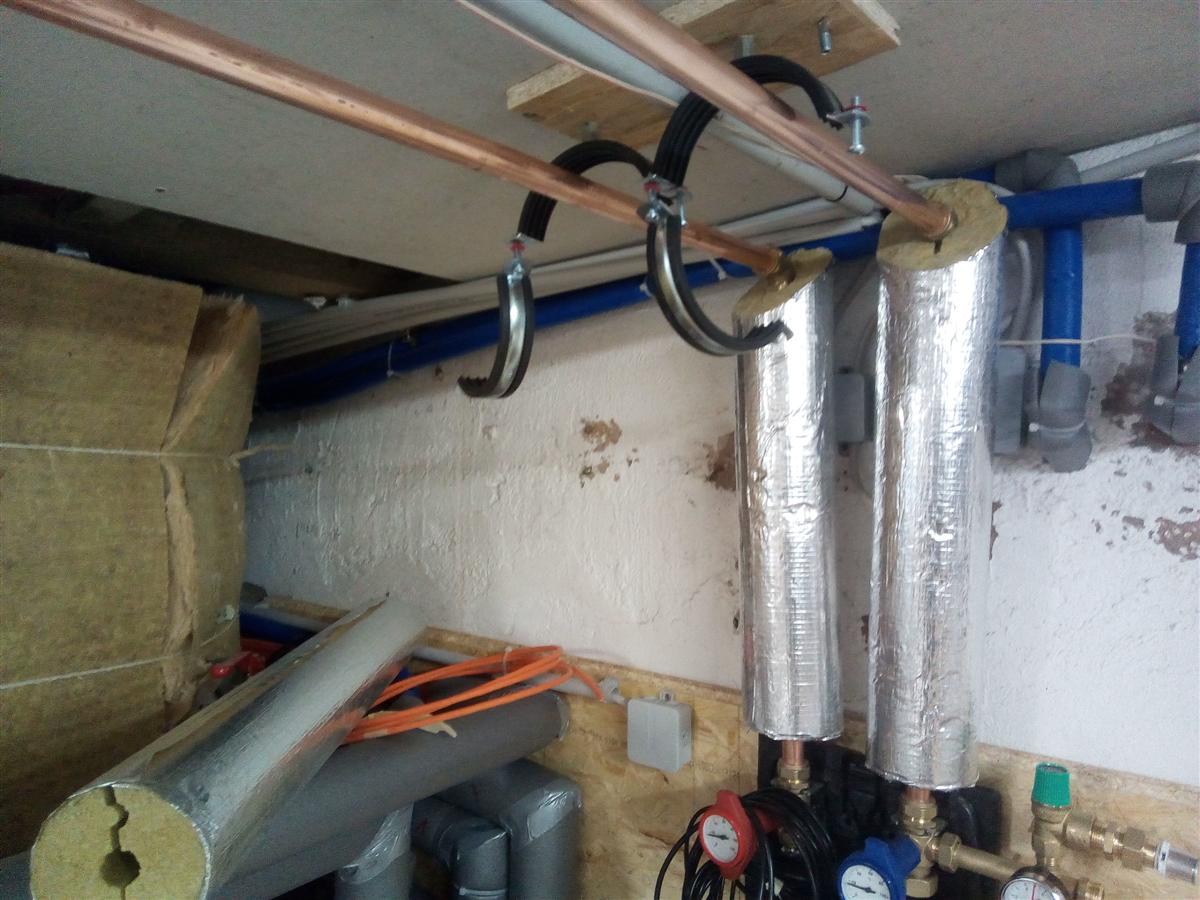

die Dämmrohre lassen sich einfach mit dem Brotmesser auf Gärung schneiden

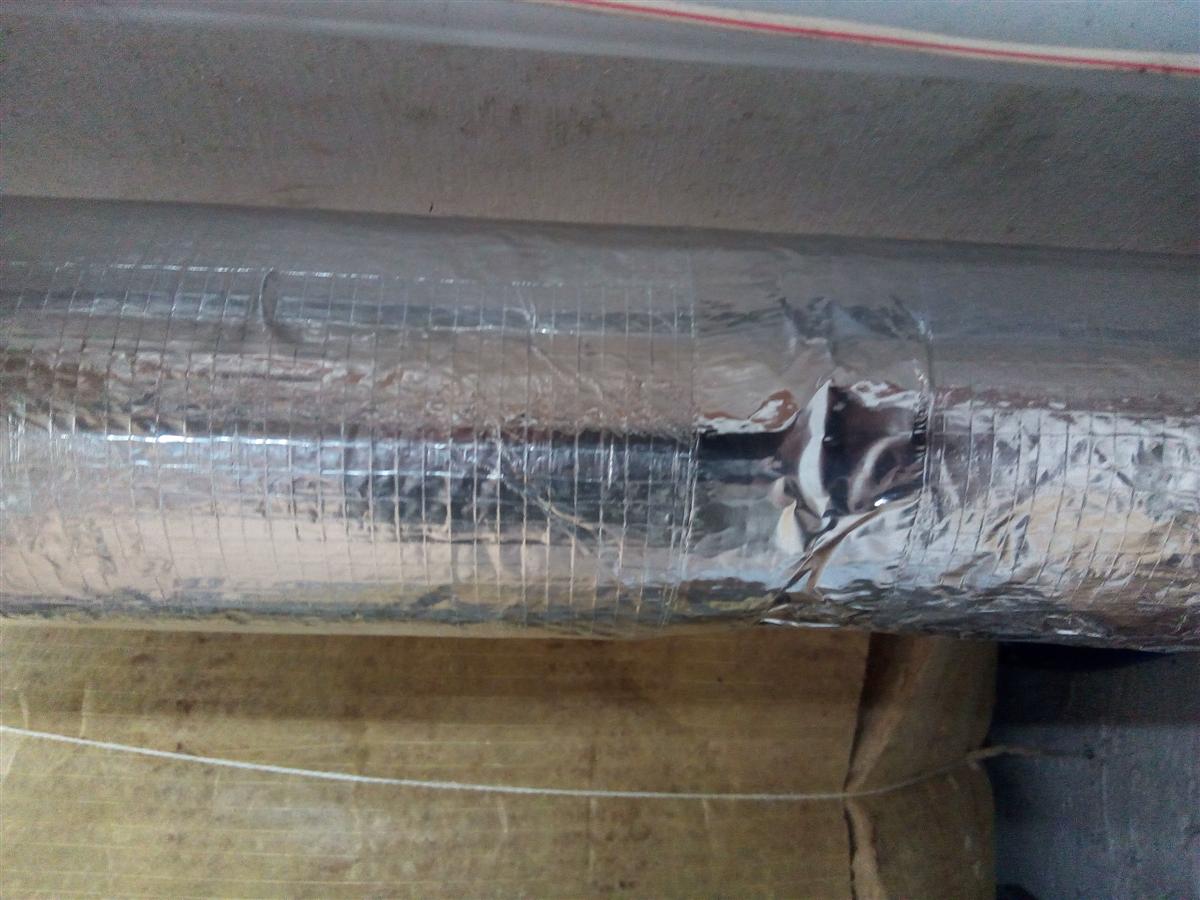

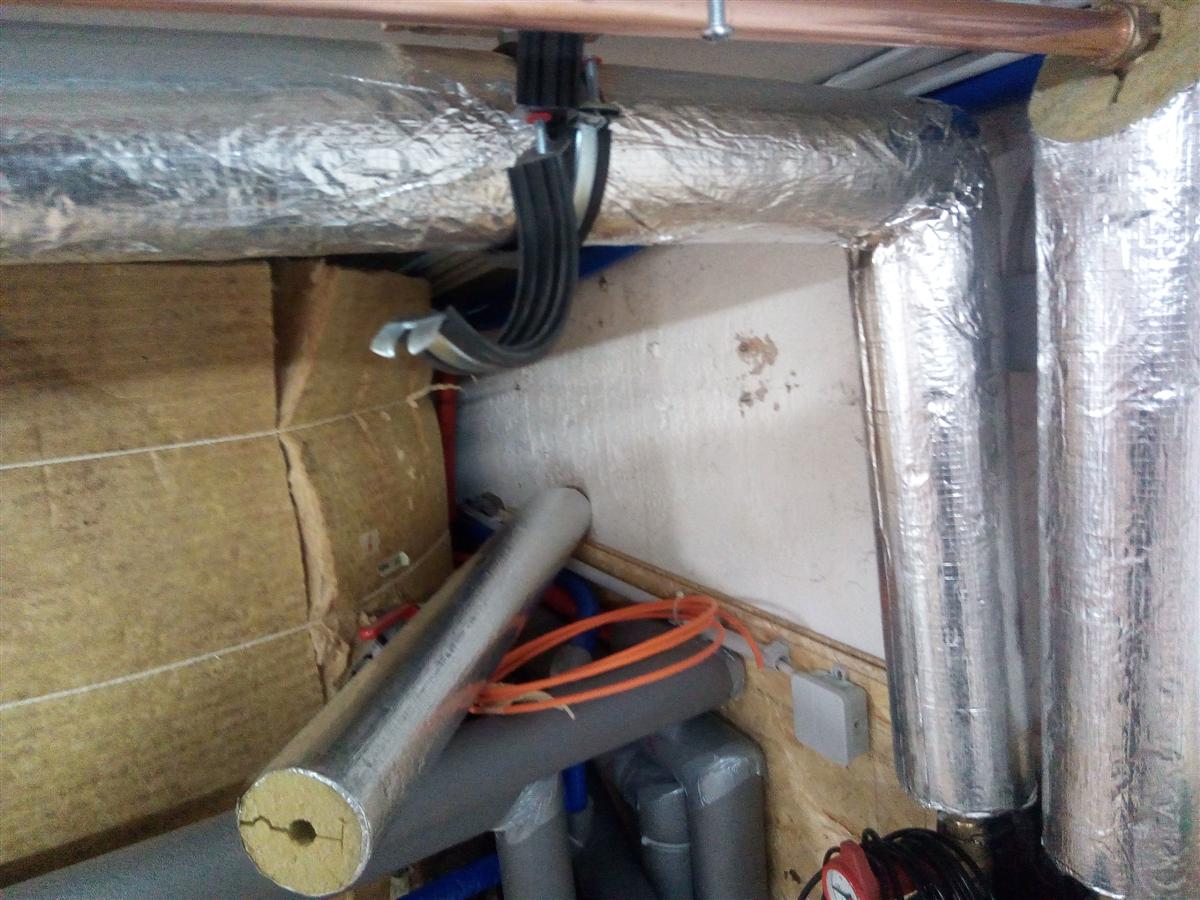

die Übergänge werden mit Aluklebeband dicht verbunden





hier geht es um mehrere Ecken durch die Wand rüber in die Doppelgarage

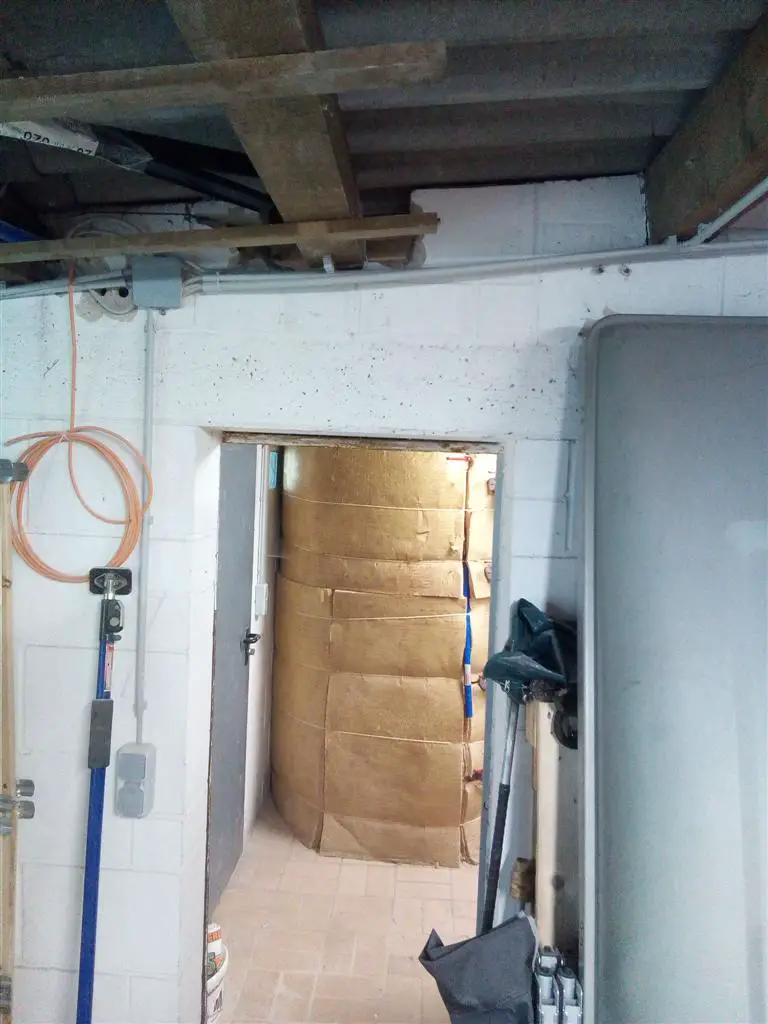

hier muss erstmal noch Platz geschaffen werden

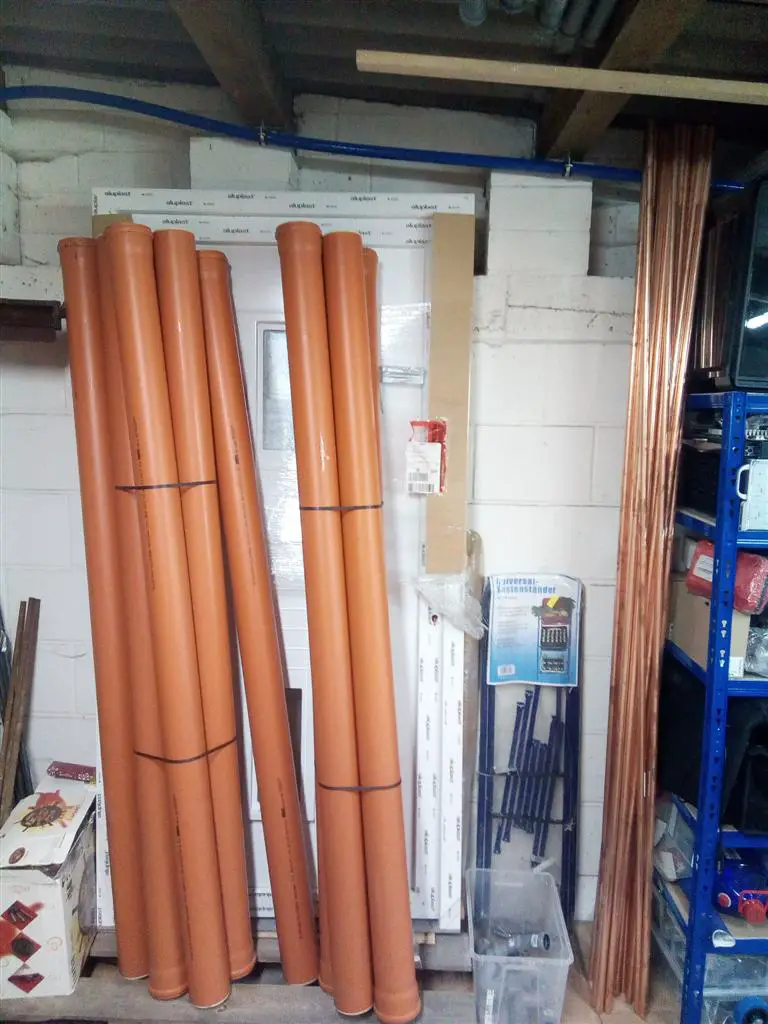

noch einiges an Baumaterial offen, rechts die 22mm Kupferrohre in 2,5 Meter langen Stangen, links KG-Rohre als wasserdichte Ummantelung der Solarrohre für draussen

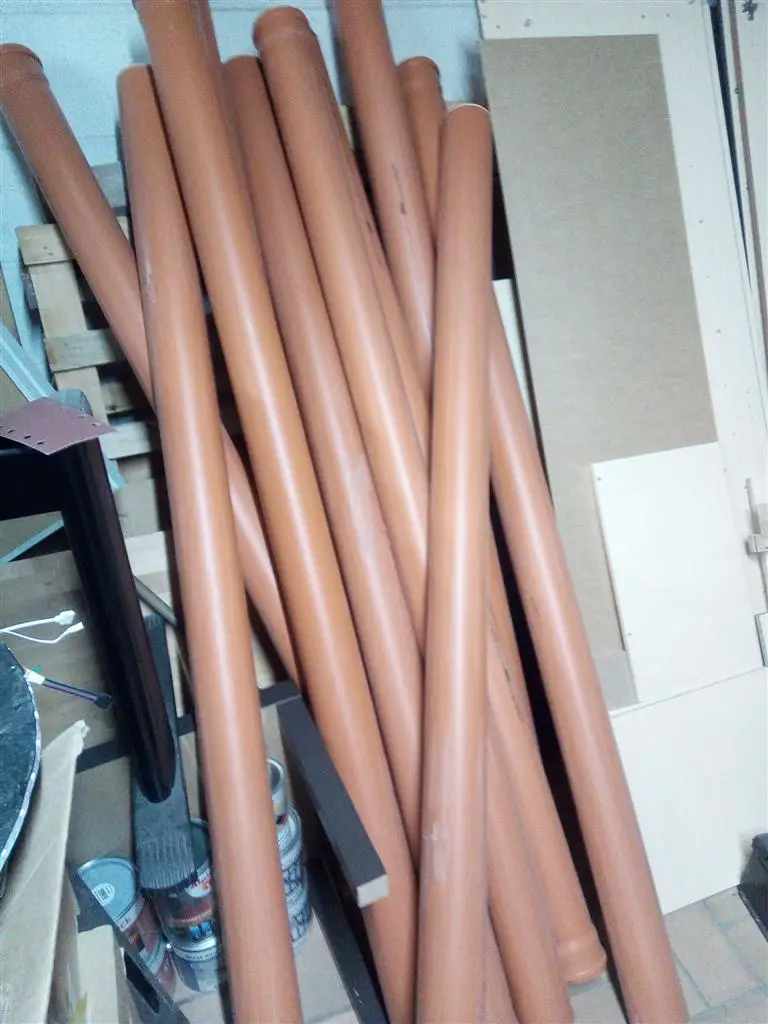

gut die Hälfte ist schon angeschliffen, da die Rohre später auch lackiert werden sollen, damit sie nicht so hässlich orange sind (man wird sie später im Vorgarten immer sehen können)



da oben muss auch noch ein Durchgang zum Garten hin



da sollten die Rohre irgendwo rauskommen



endlich mal ein Einsatzzweck für die ansonsten eher unnütze und sehr unhandliche Mini-Handkreissäge

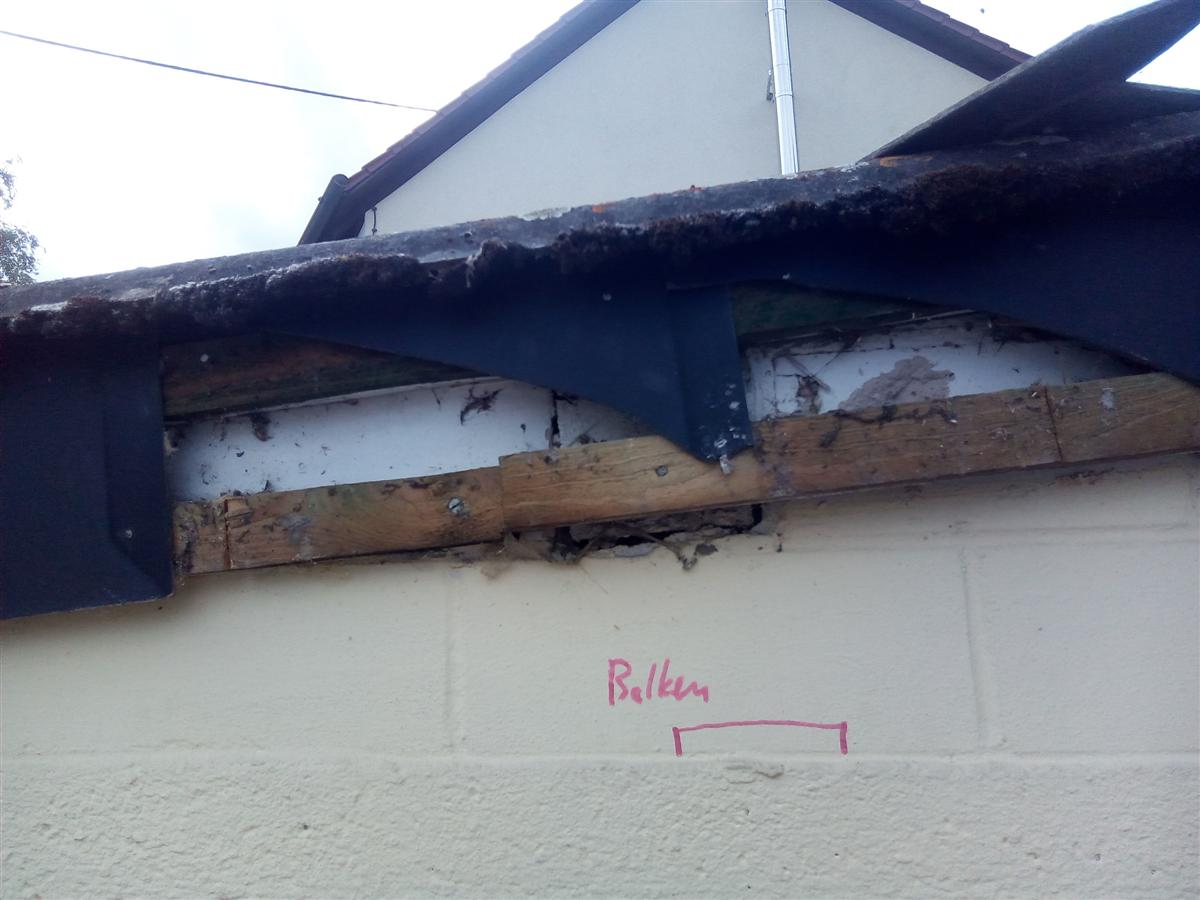

rechts die seitliche Garagenwand, oben werden die Leitungen rauskommen, dann senkrecht die Wand hinunter laufen und dann weiter "über Land" auf Stützen über die Betonfundamente zu den Solarkollektoren

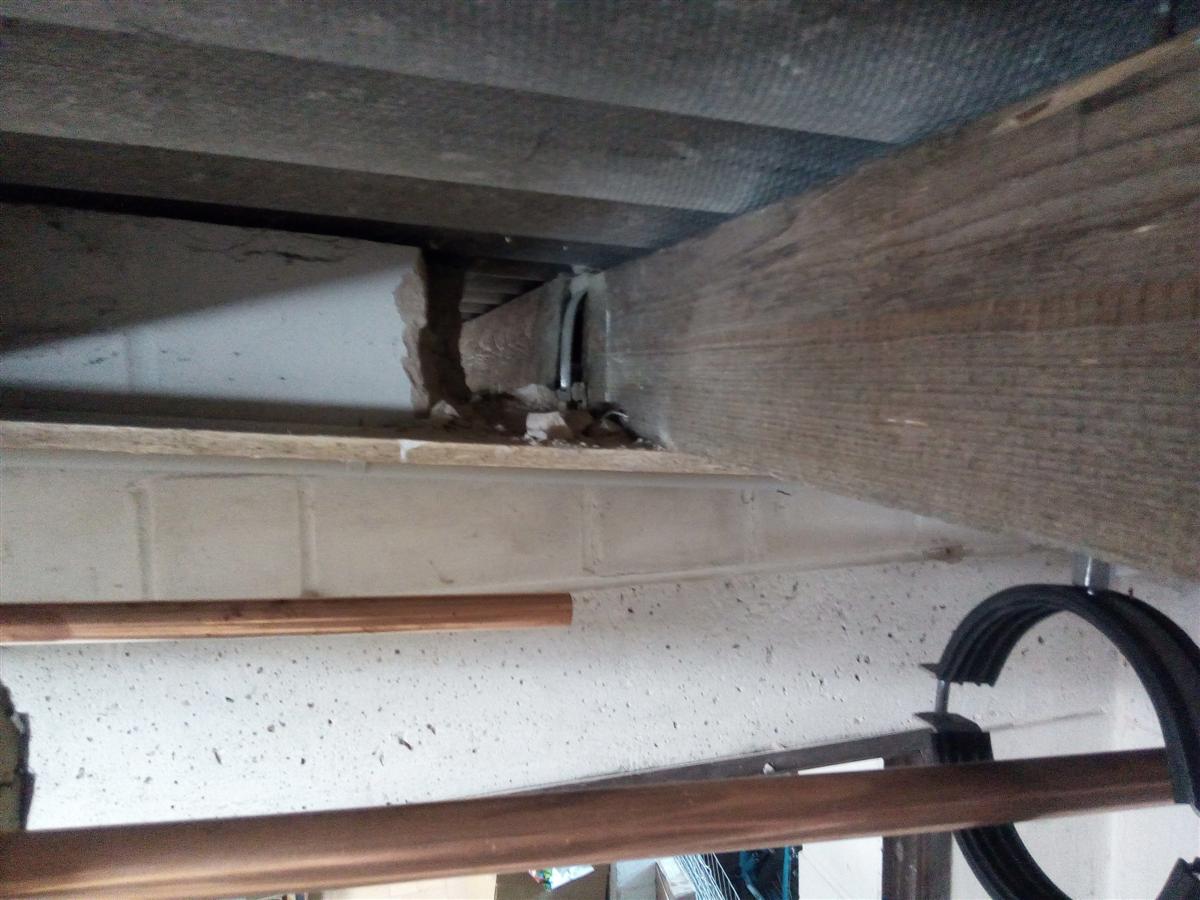

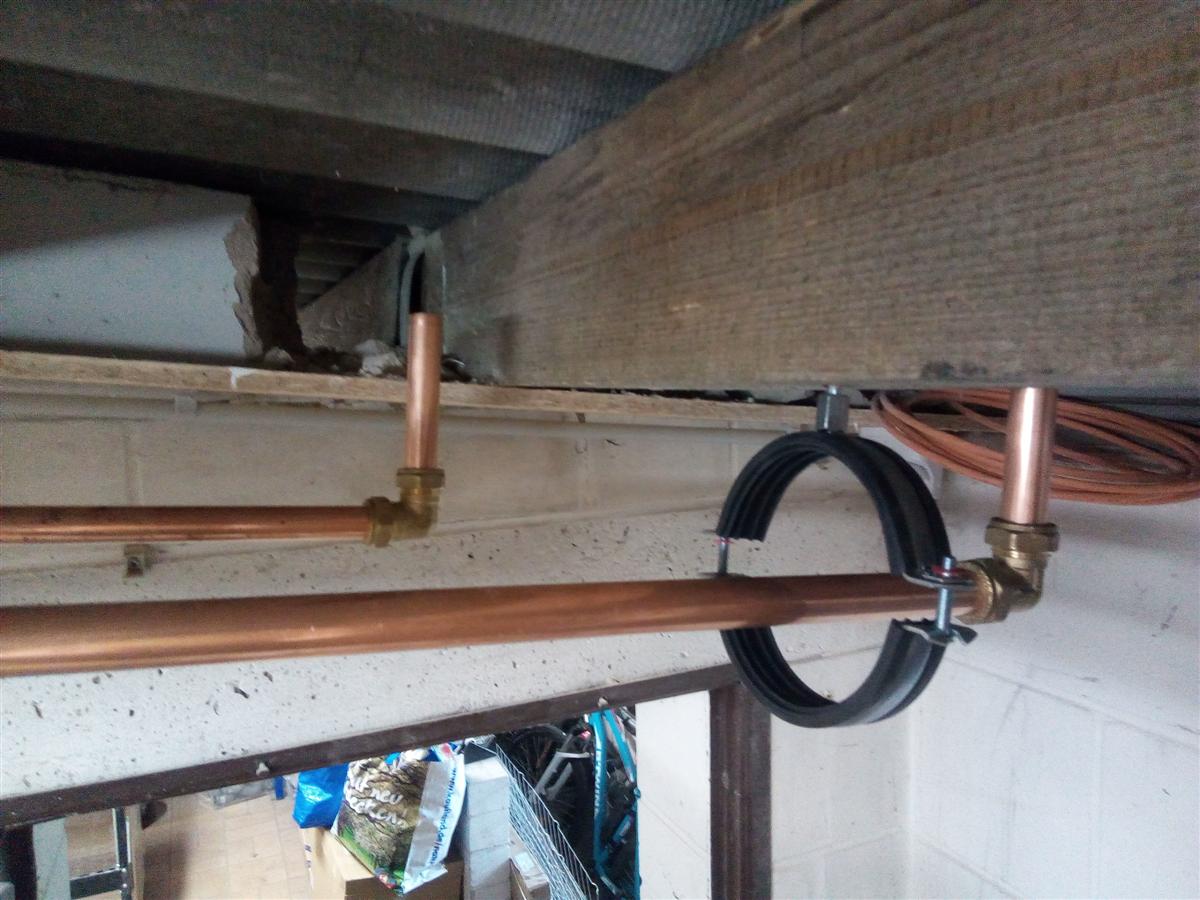

je ein Loch für die Rücklauf- sowie die Vorlaufleitung



es werde Licht



hier wird die Montage einfach

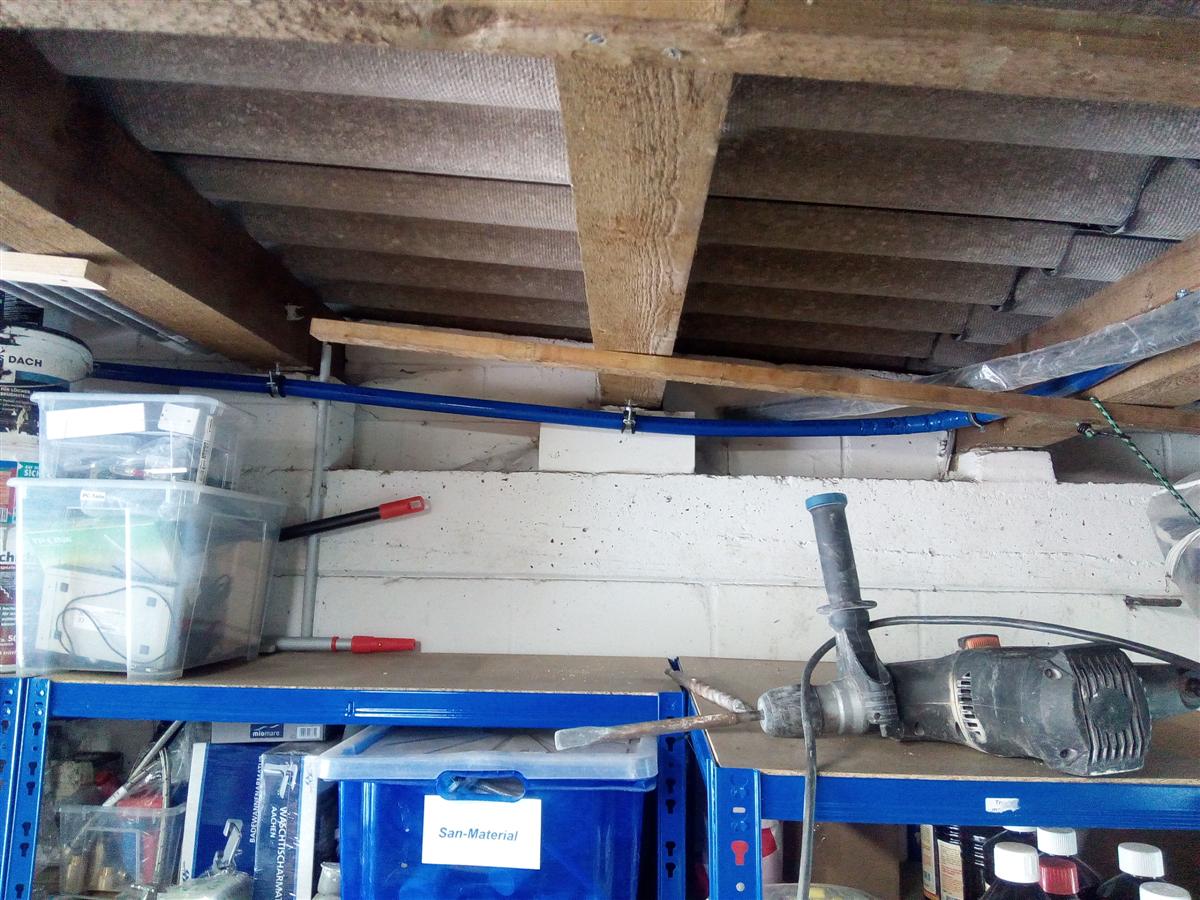

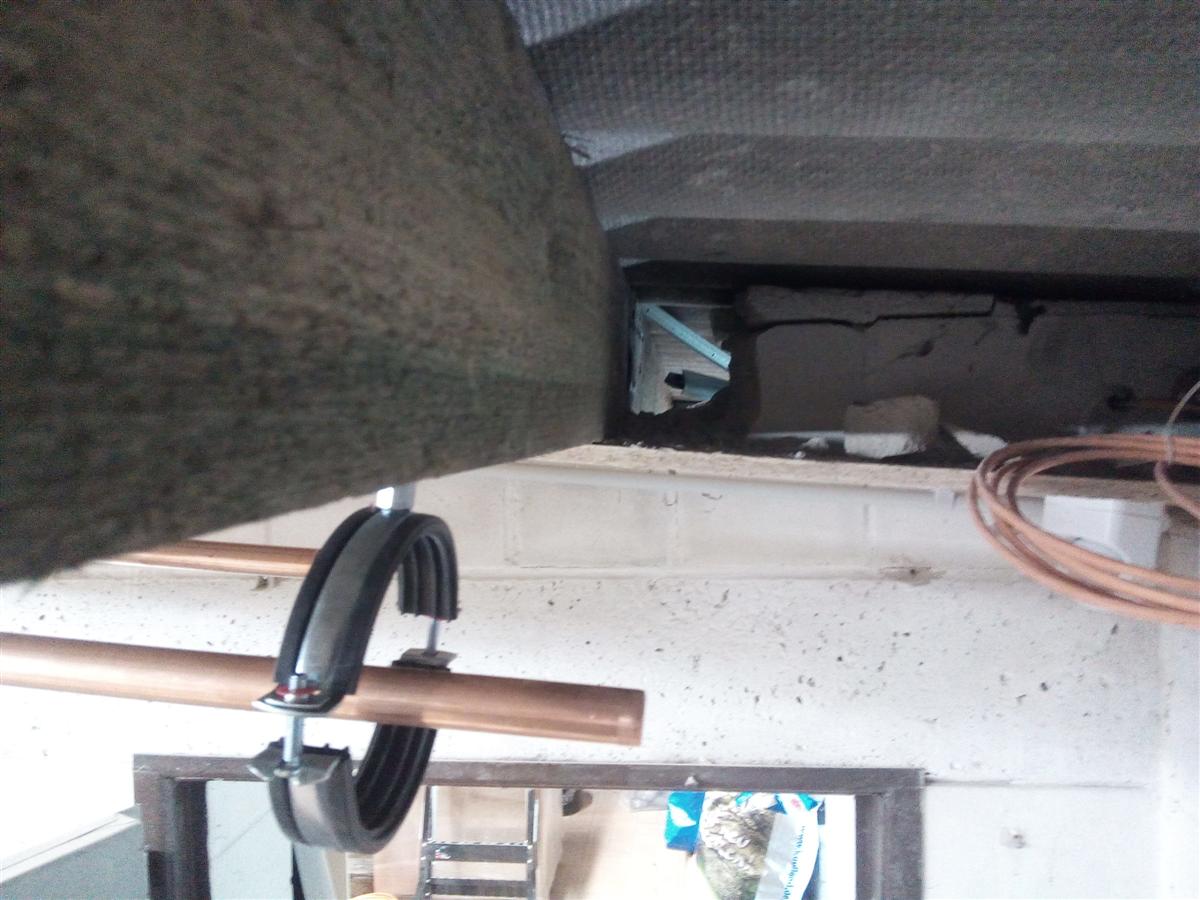

einfach schnurstracks geradeaus an einem der Deckenbalken entlang

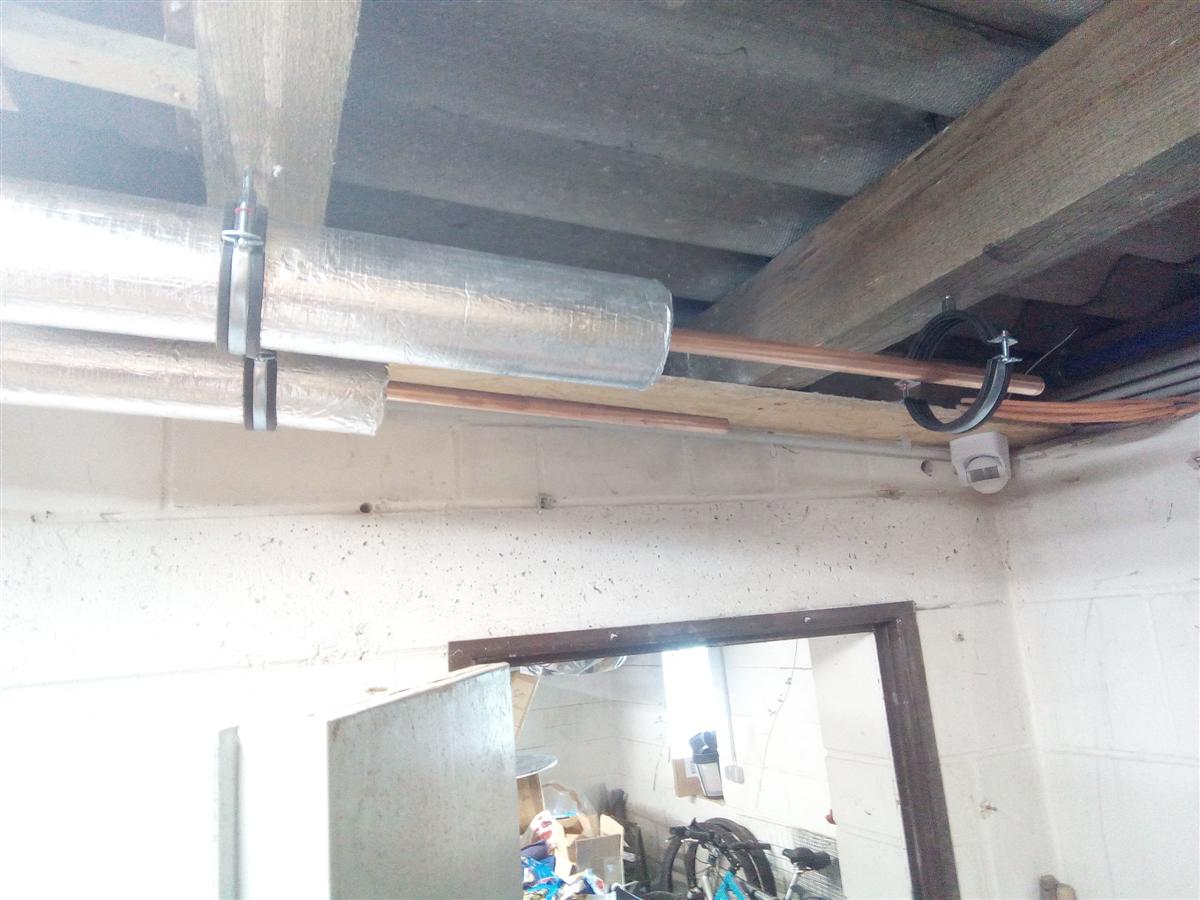

Übergang von der kleinen in die Doppelgarage

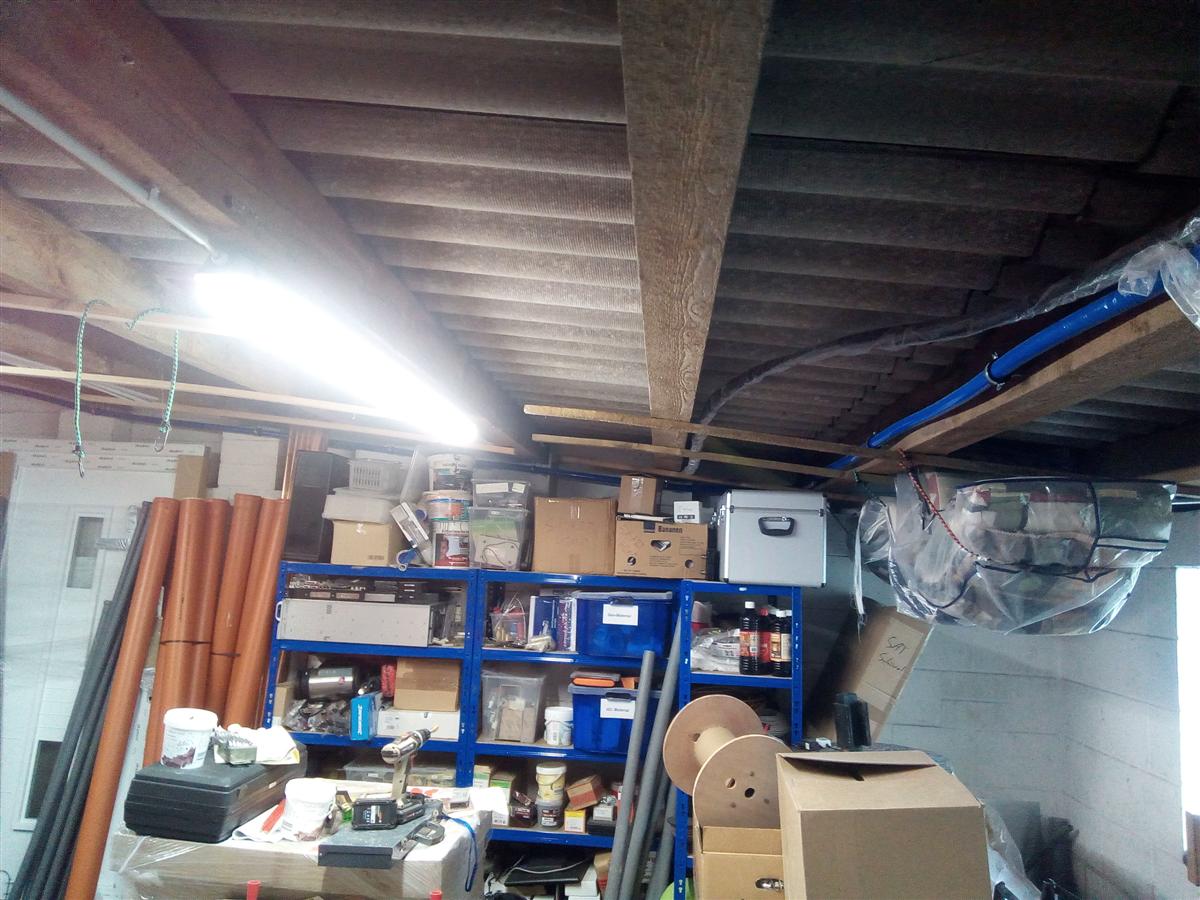

in der Doppelgarage dann, noch unisoliert, zuerst werden alle Leitungen verlegt...



...dann folgt die Isolierung





hier ist erstmal Ende, bevor es nach draussen geht
