06 seit Einzug bis 12.2018 - 04.10. - Solarsteuerung1

Solarthermieanlage - zu den anderen Teilen:

• 17.08. - Solarthermie Vorbereitungen Schnurgerüst
• 18.08. - Solarthermie Fundamente ausschachten
• 21.08. - Baumarkt- und Schotterlieferung
• 22.08. - Solarthermie Fundamente schottern
• 23.08. -Solarthermie Betonplatten weg, Verschalung1
• 24.08. - Solarthermie Kieslieferung, Verschalung2
• 25.08. - Solarthermie Fundamente betonieren1
• 30.08. - Solarthermie Verschalung2
• 31.08. - Solarthermie Fundament2 betonieren
• 06.09. - Solarthermie Fundamente ausschalen
• 07.09. - Solarthermie Stockschraubenmontage
• 08.09. - Solarthermie Montage der Kollektoren
• 13.09. - Heizkörper1 Solarrohre1
• 14.09. - Solarrohre2
• 27.09. - Solarrohre draussen1
• 28.09. - Solarrohre draussen2
• 04.10. - Solarsteuerung1
• 05.10. - Solarsteuerung2
• 12.10. - Solarfühler
• 13.10. - Solarrohre
• 17.10. - Solaranschlüsse hartlöten
• 18.10. - Solarrohre verkleben, Stromverteiler
• 19.10. - Energieertragszähler, Solarrohre streichen, Baumstümpfe
• 23.10. - Vorbereitungen WP Inbetriebnahme, Solar fertig
• 25.10. - Solaranlage befüllen
• 13.06. - Solaranlage reparieren + in Betrieb
• 14.06. - Solarregler einstellen

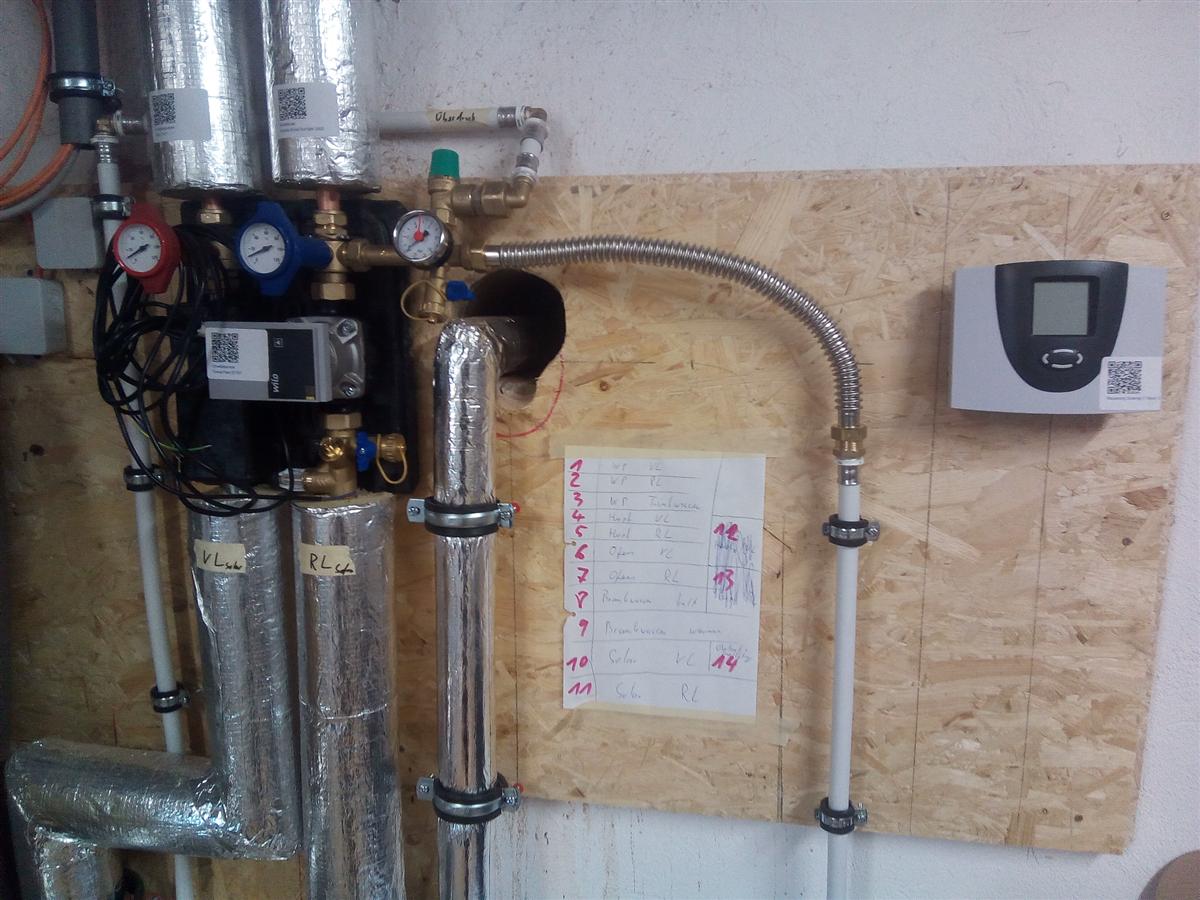

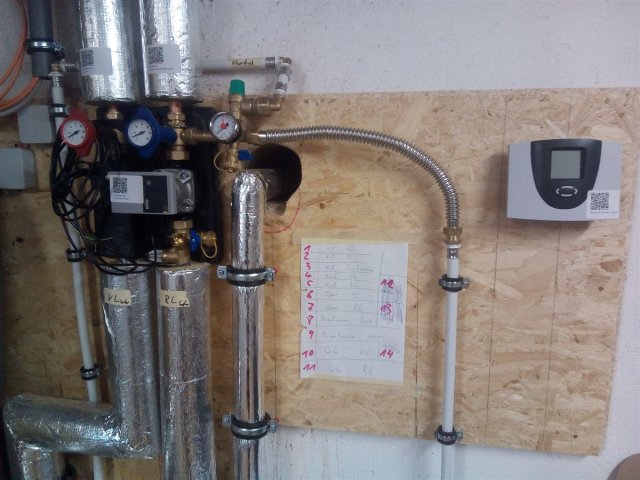

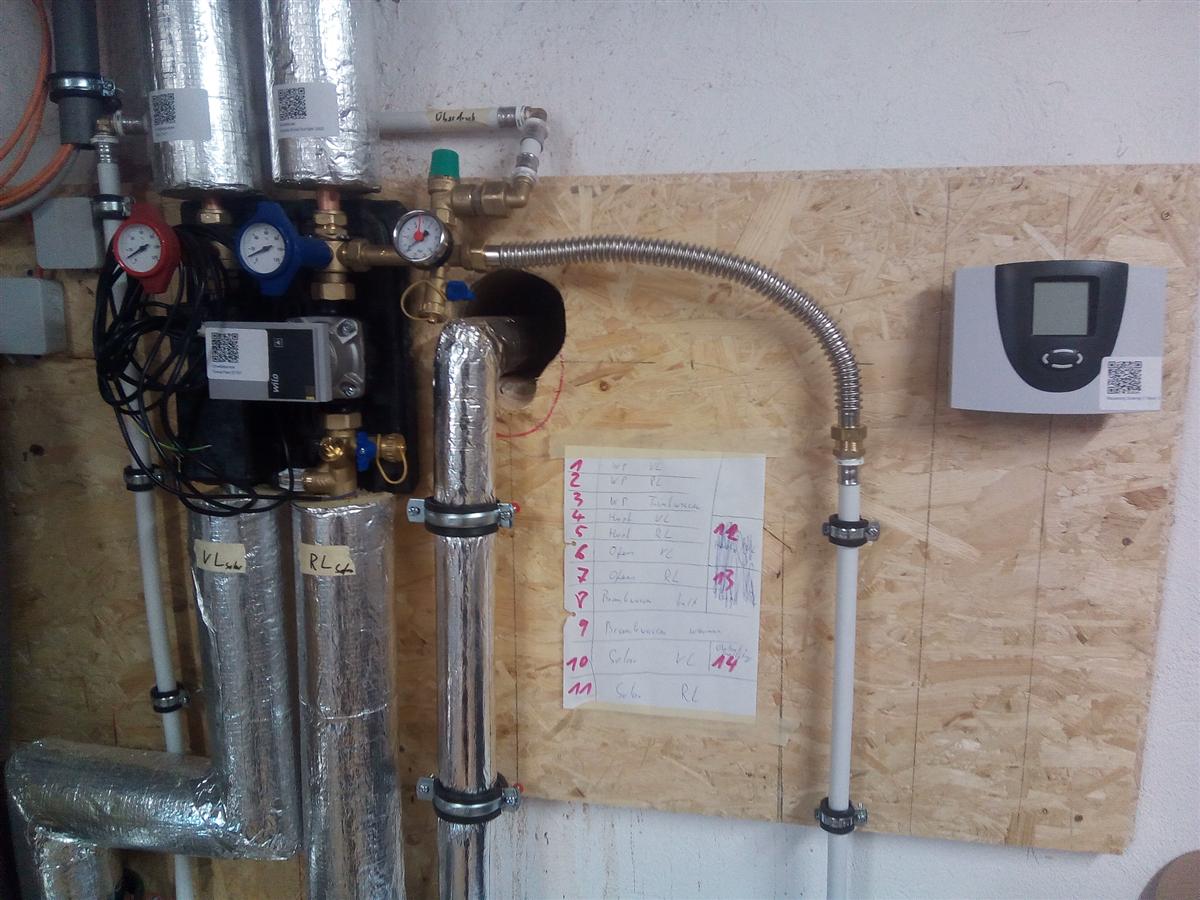

Da noch immer Teile fehlen um draussen an den Solarrohren weiter zu machen geht es heute drinnen an die Steuerung der Solarthermieanlage

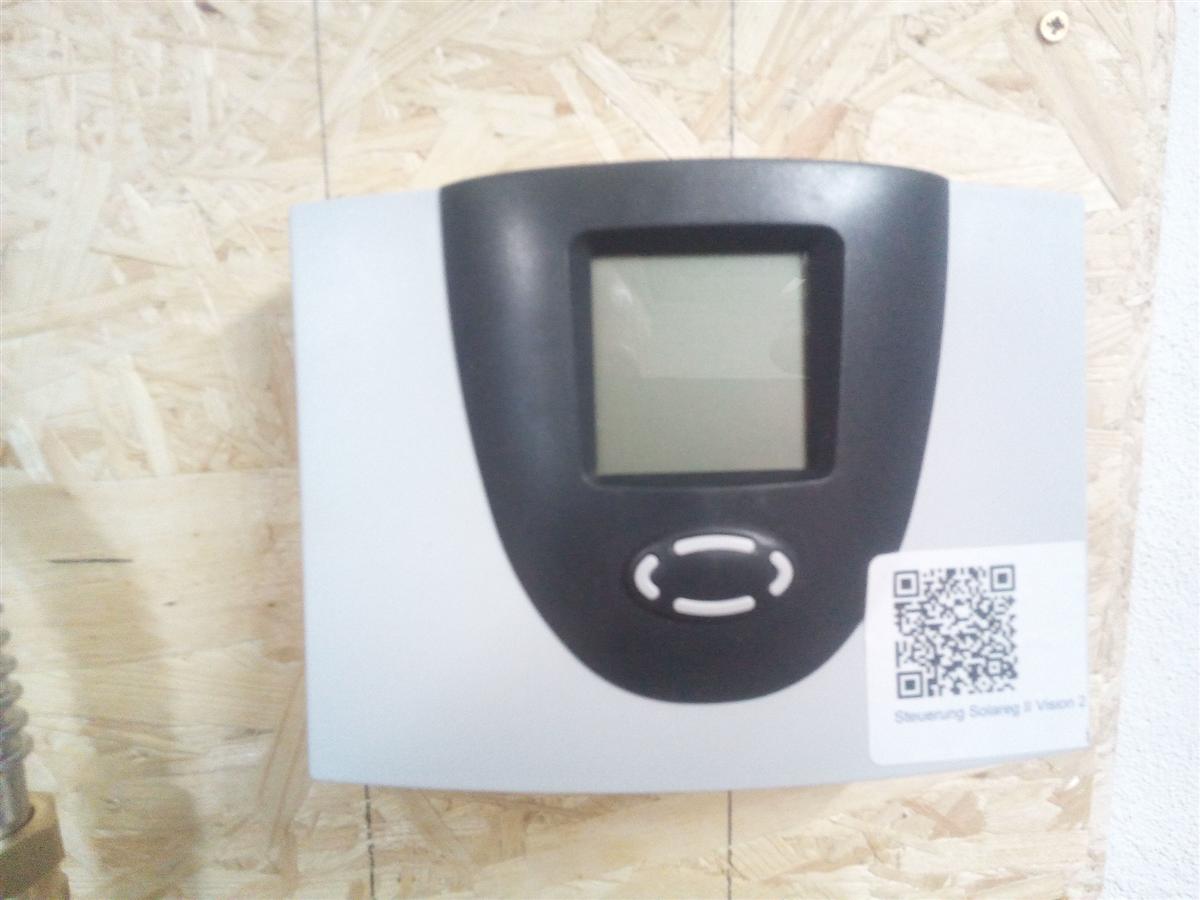

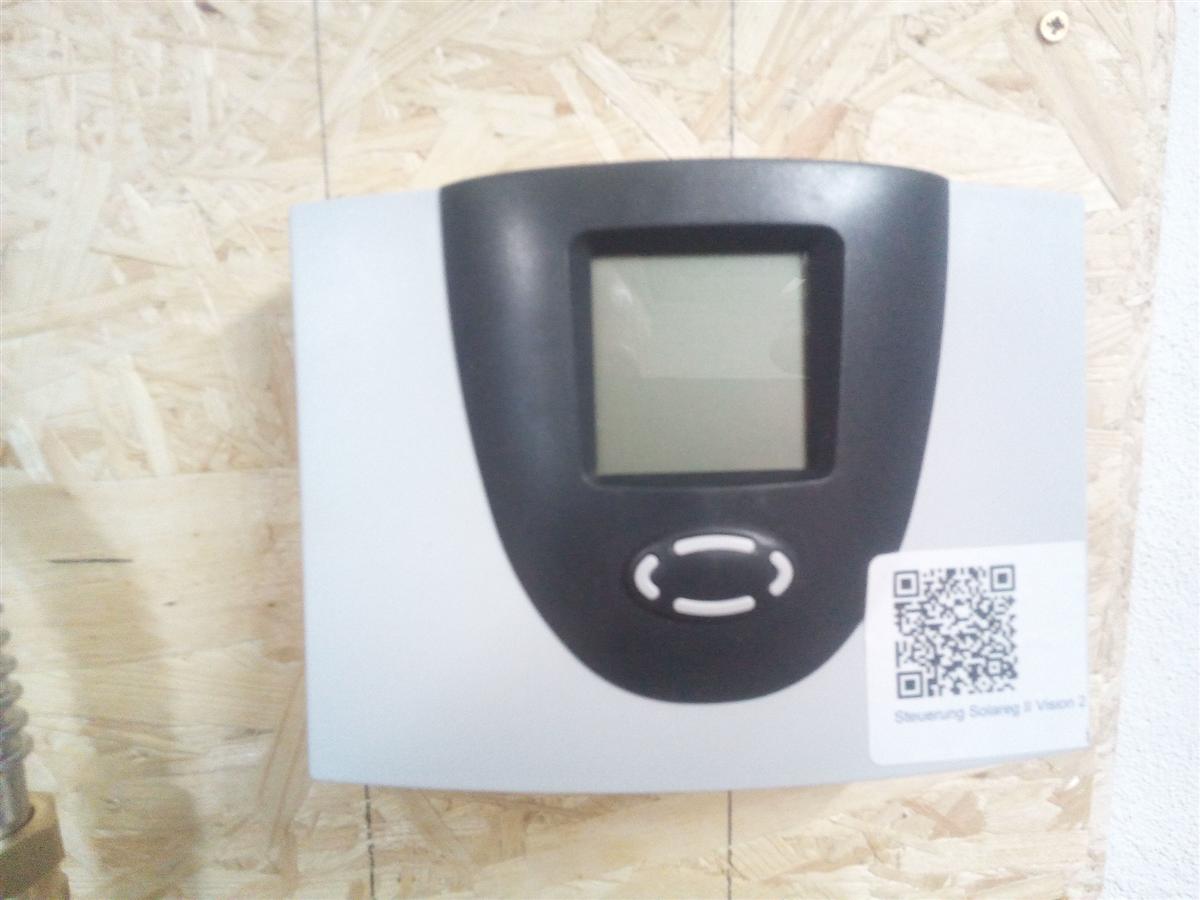

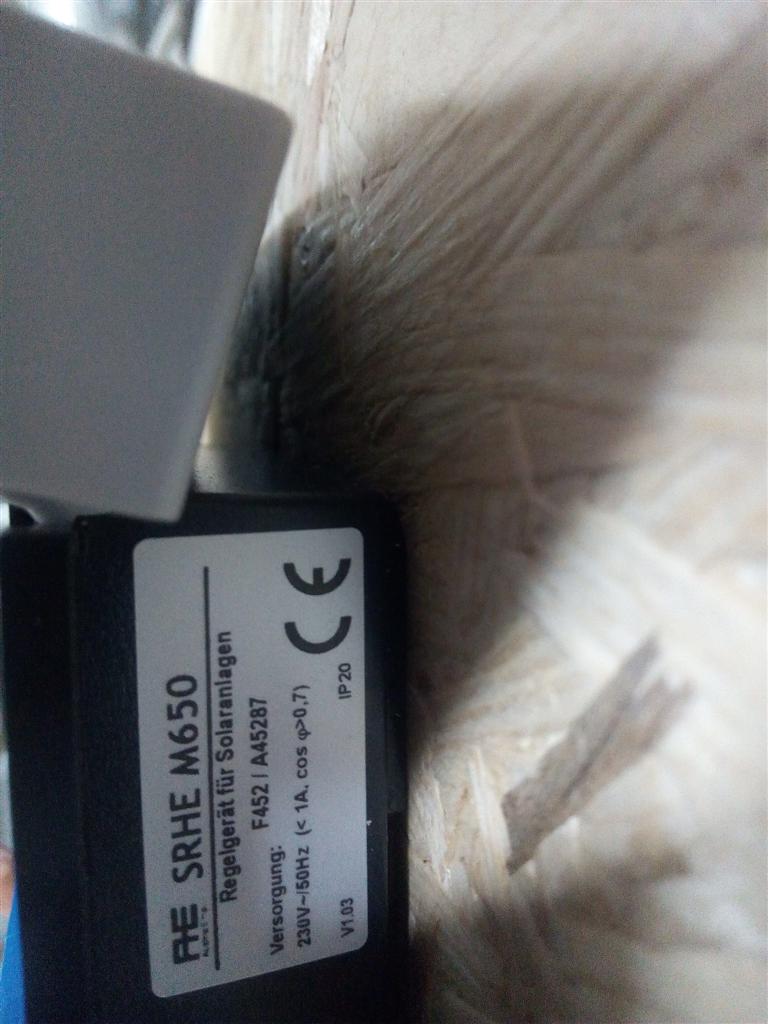

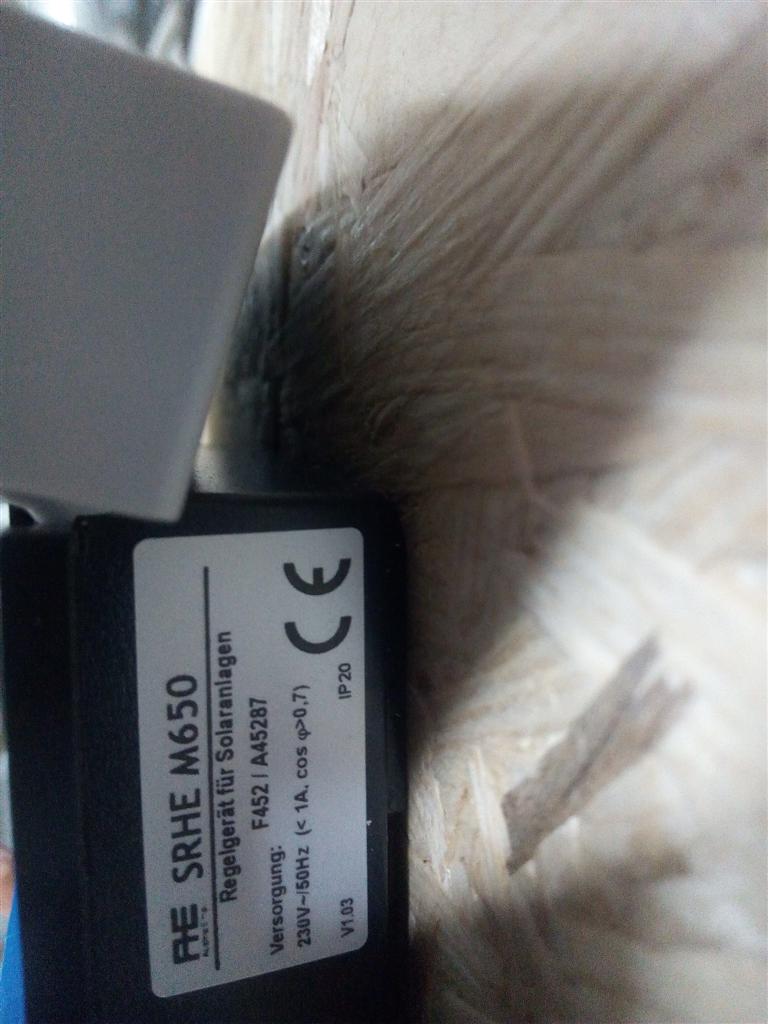

zum Einsatz kommt eine Solareg II Vision Plus

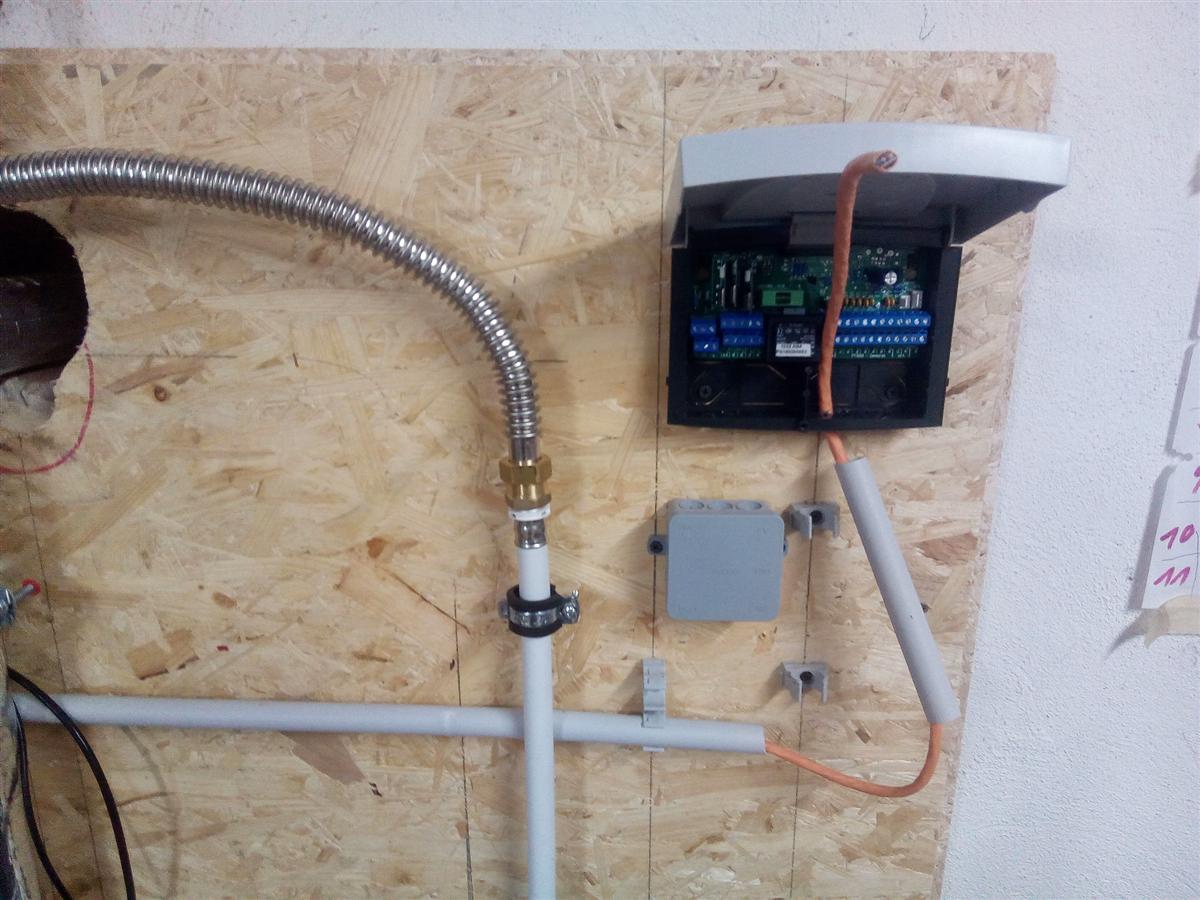

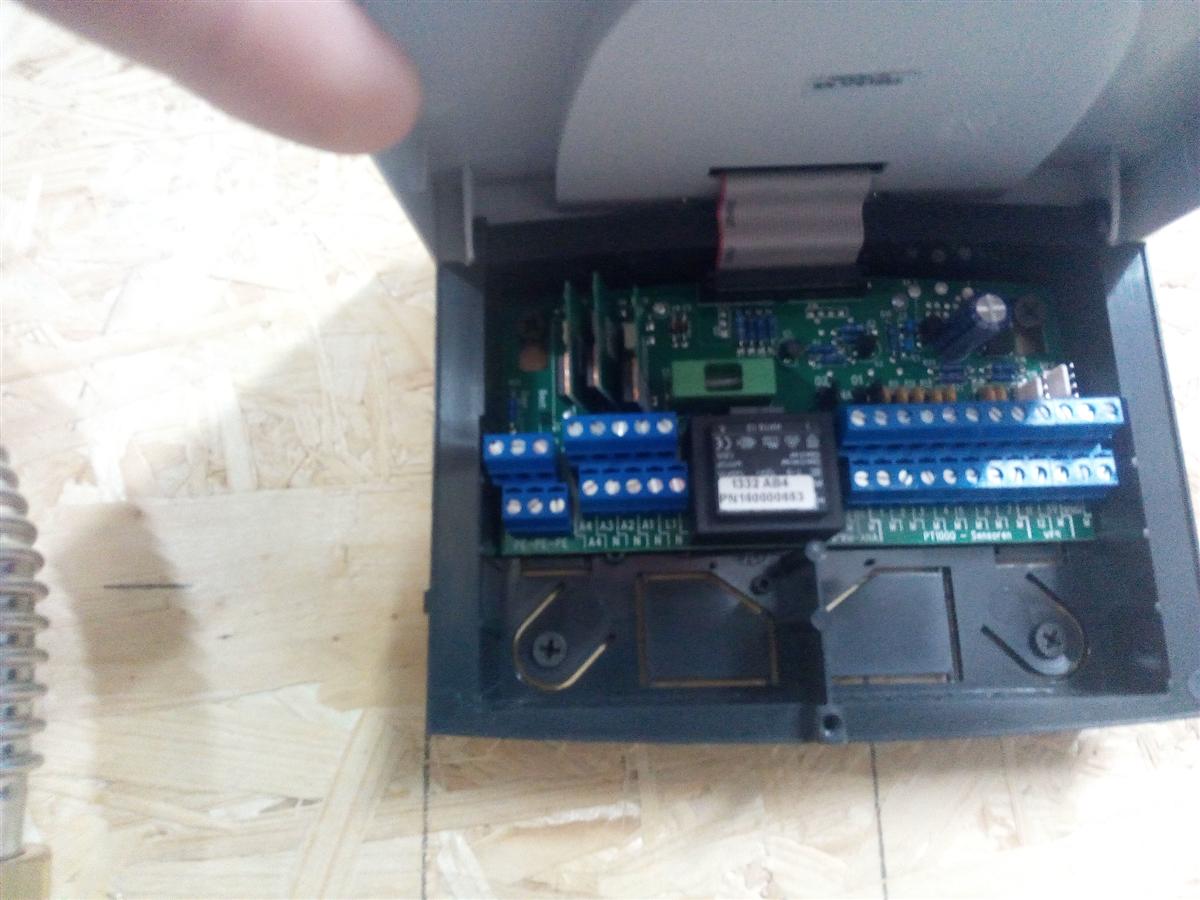

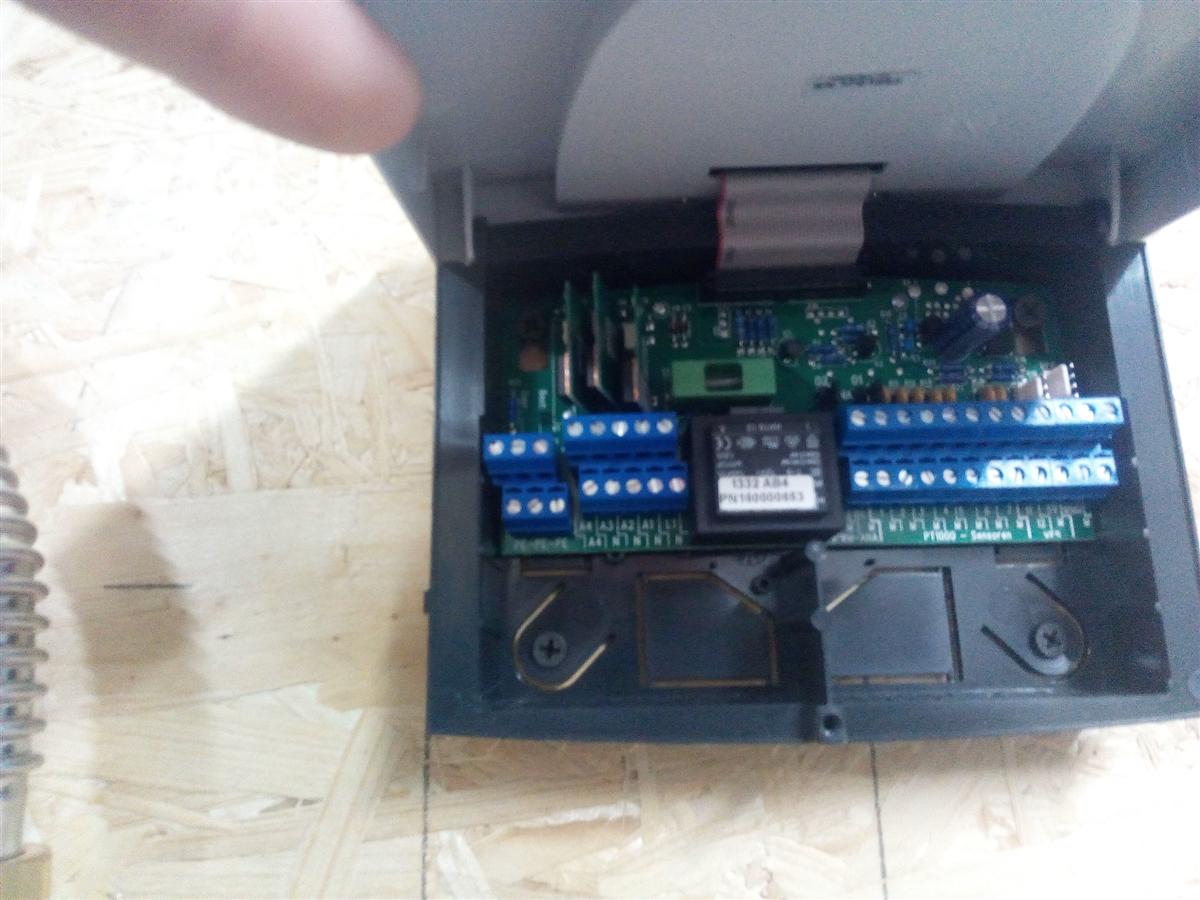

links die 230V Sektion mit Versorgungsspannung und drei Schaltausgängen, rechts die Anschlüsse für diverse Sensoren + PWM Signal für eine Niedrigenergie-Umwälzpumpe

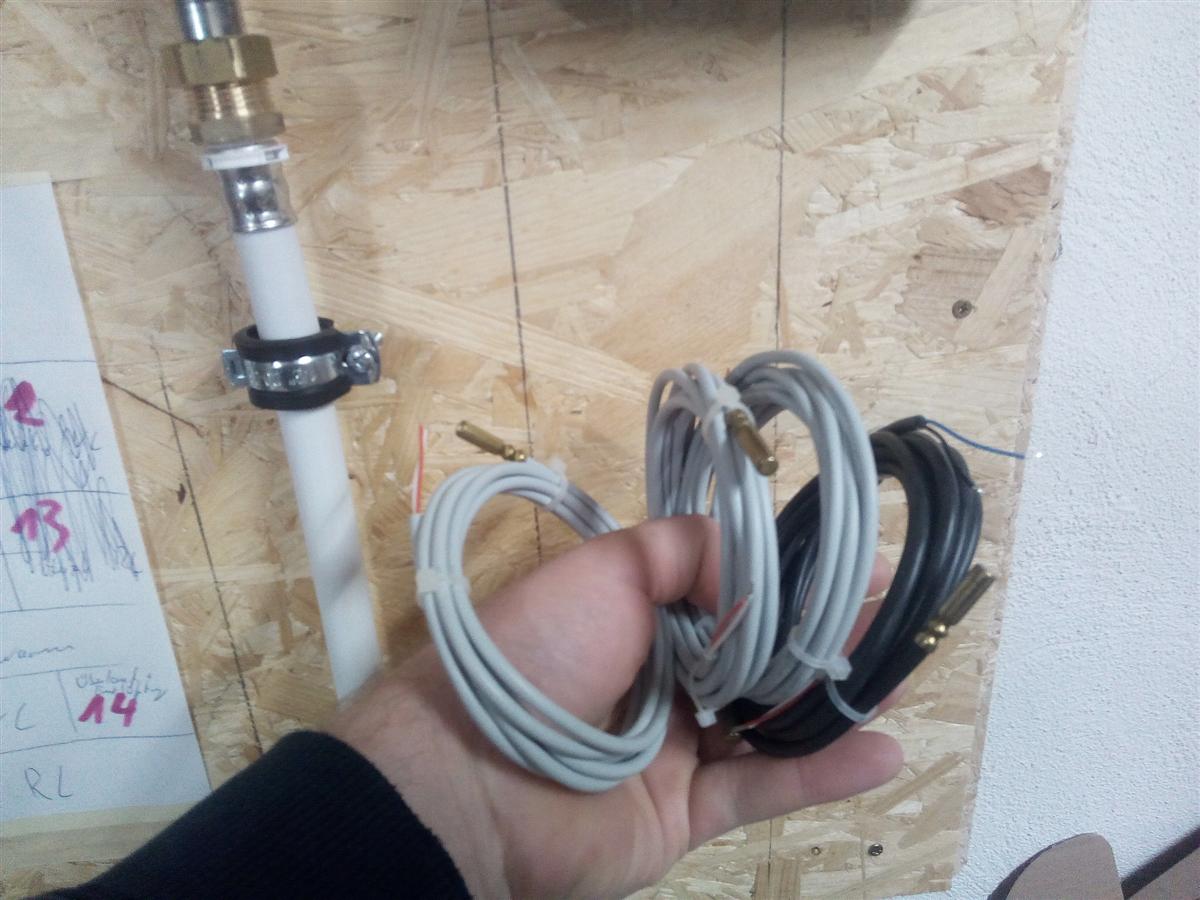

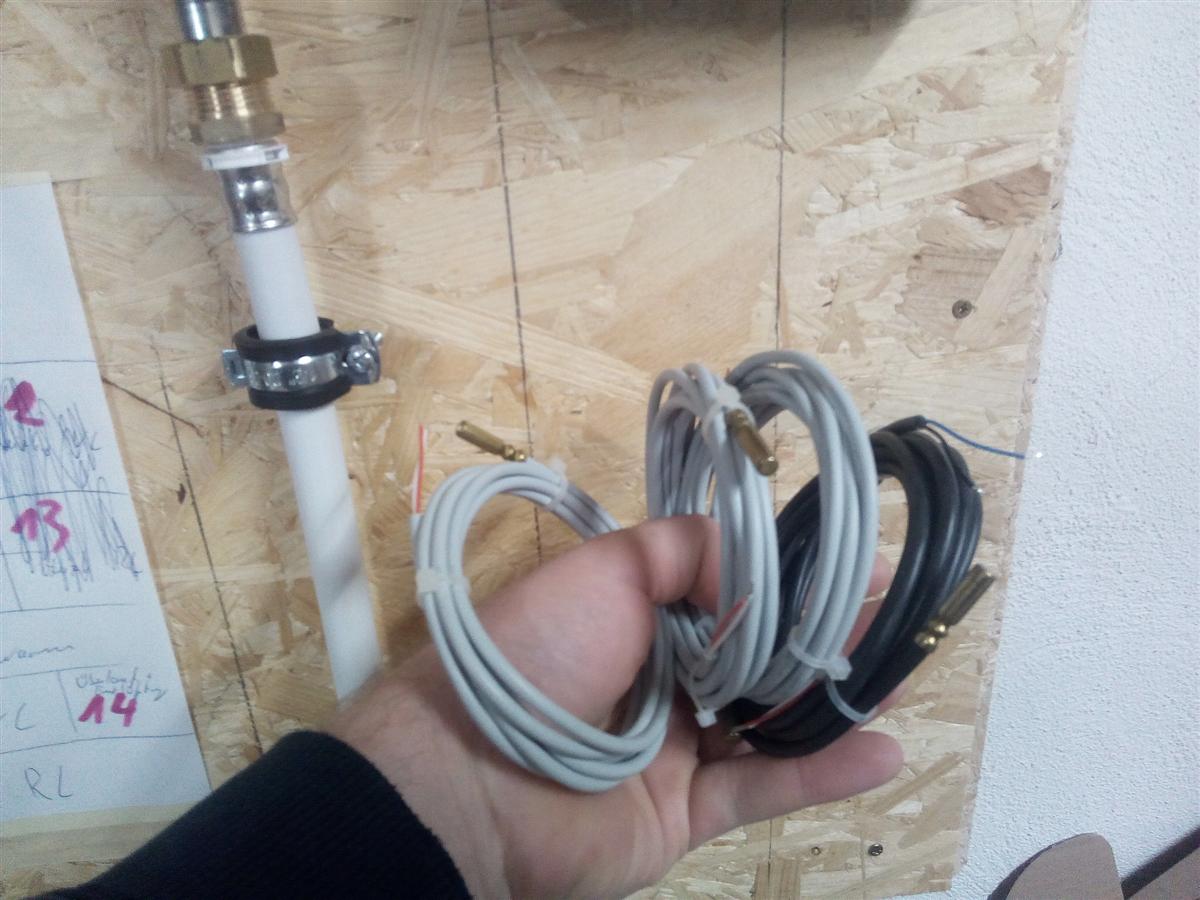

4 Sensoren gilt es anzuschließen, alle mit PT1000-Charakteristik

Der schwarze kommt an einen Solarkollektor, zwei in den Pufferspeicher, der letzte an den Solar-Rücklauf

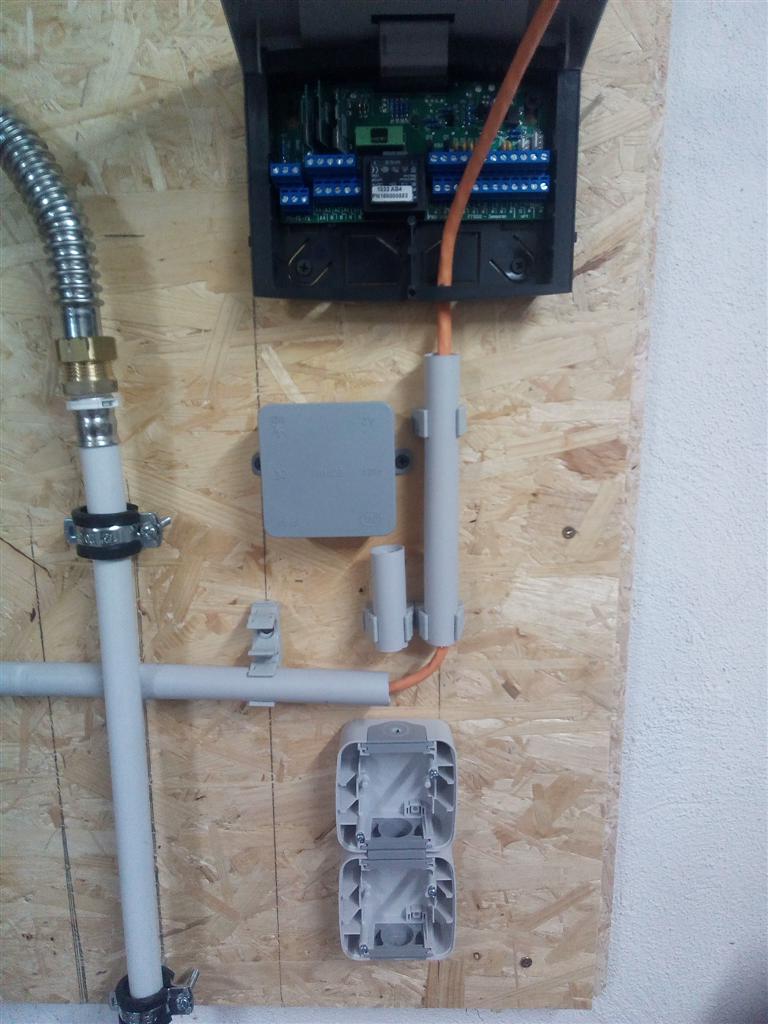

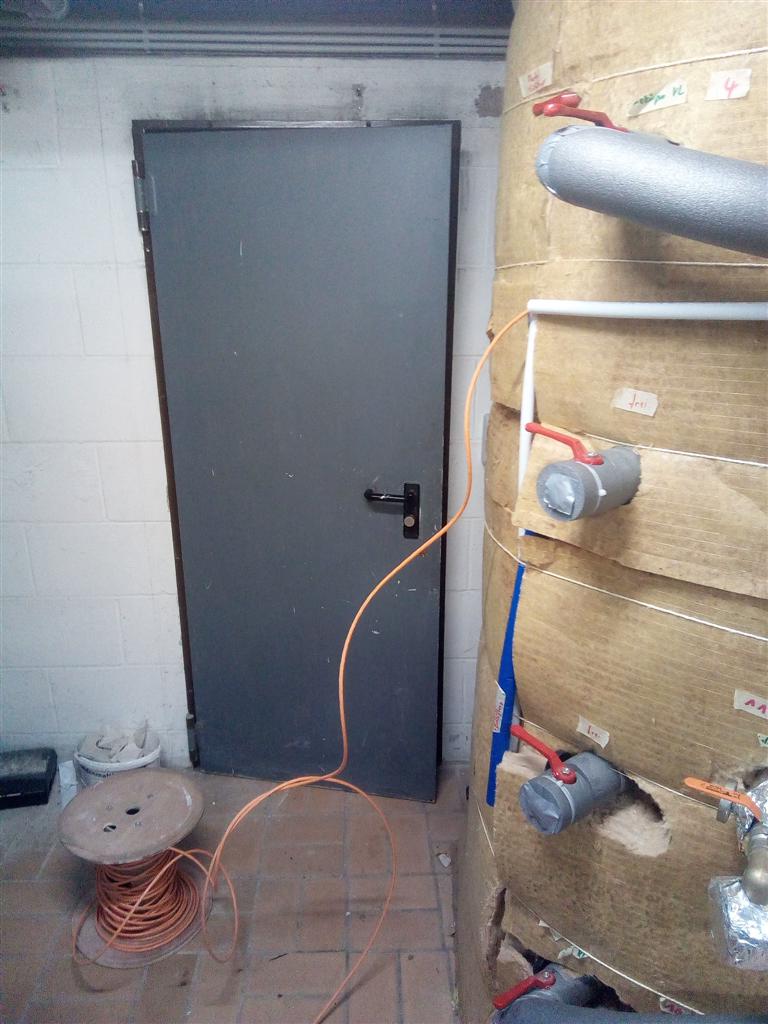

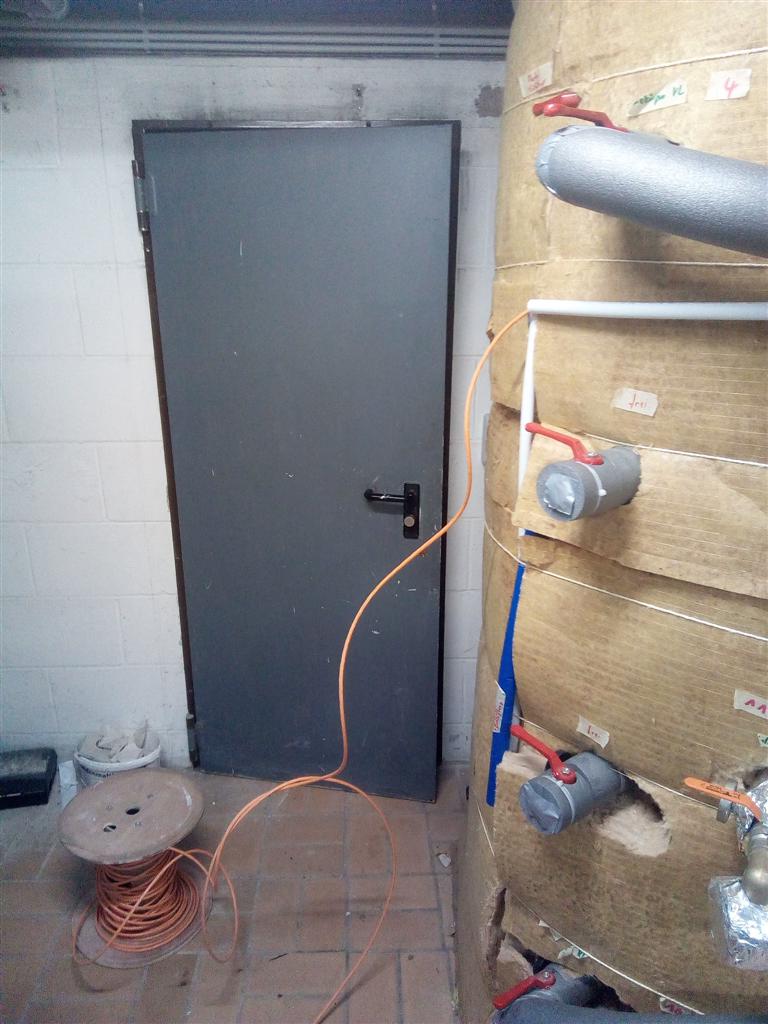

na dann, mal wieder das gut geschirmte CAT7-Kabel verlegen



das andere Ende geht zu den bereits vorhandenen Fensterausschnitten am Puffer

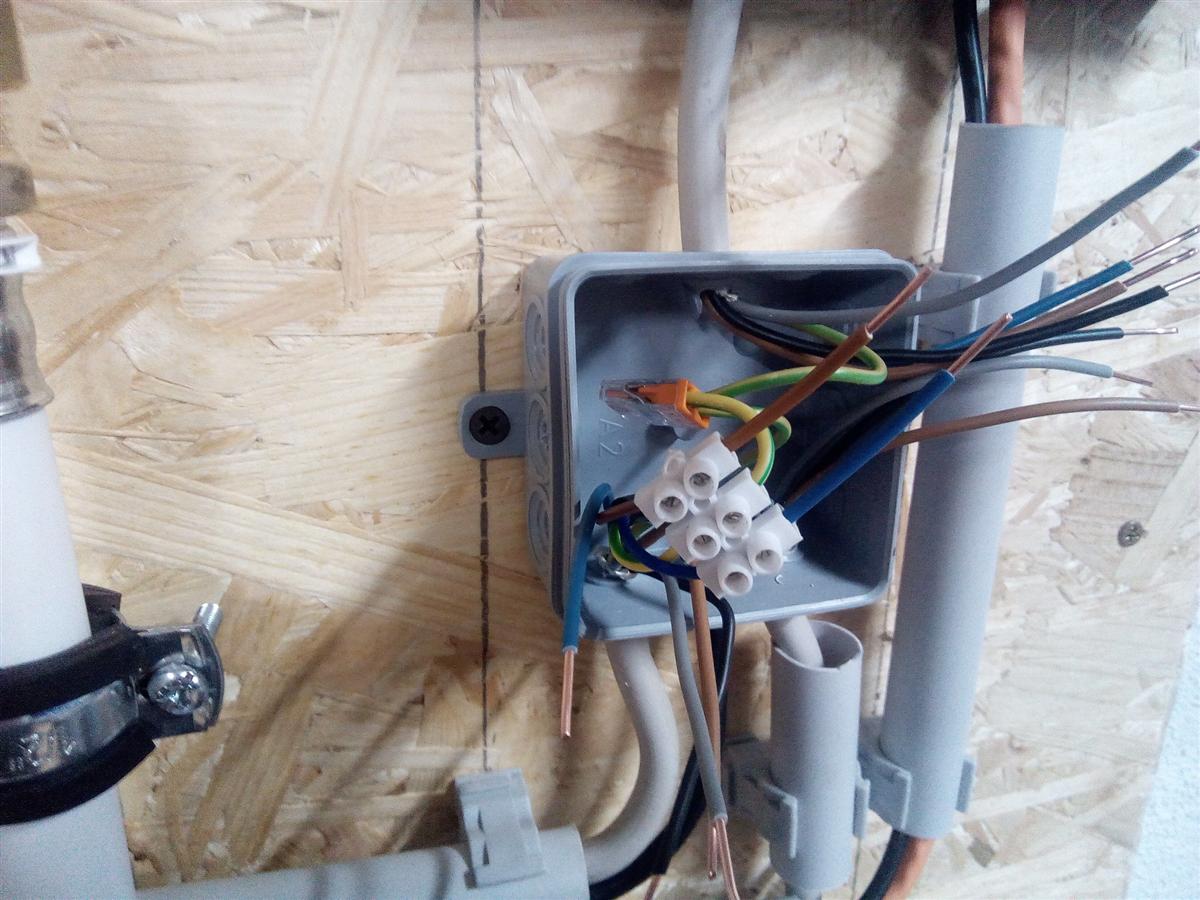

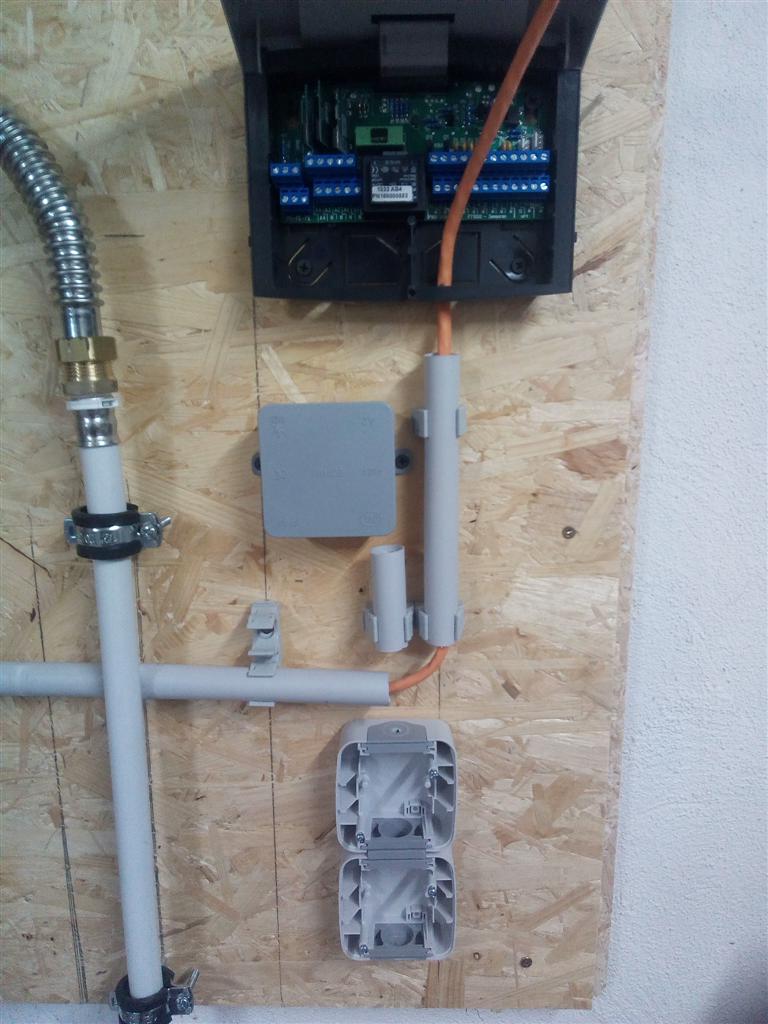

zum Sensorkabel dazu kommen noch Stromversorgung, das Kabel der Pumpe in der Pumpengruppe sowie das PWM-Kabel.

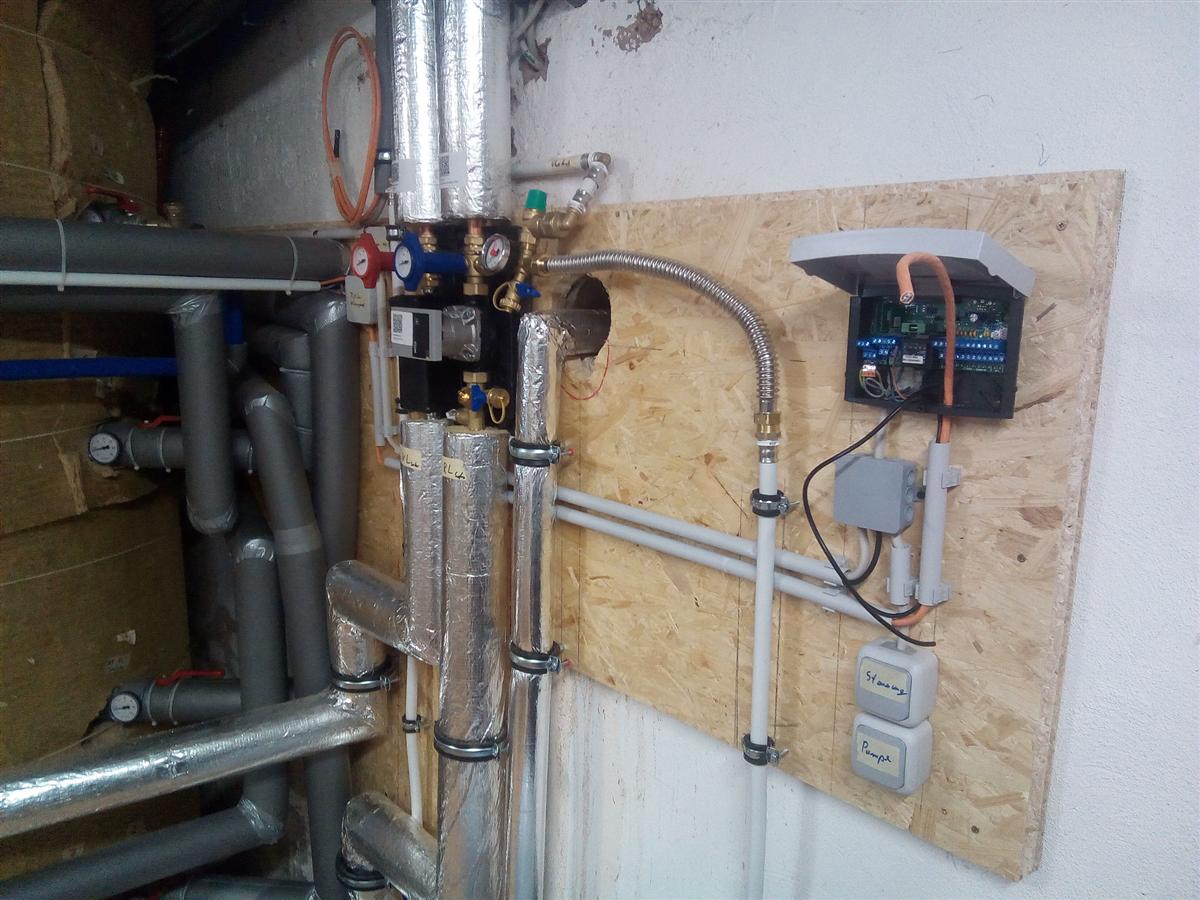

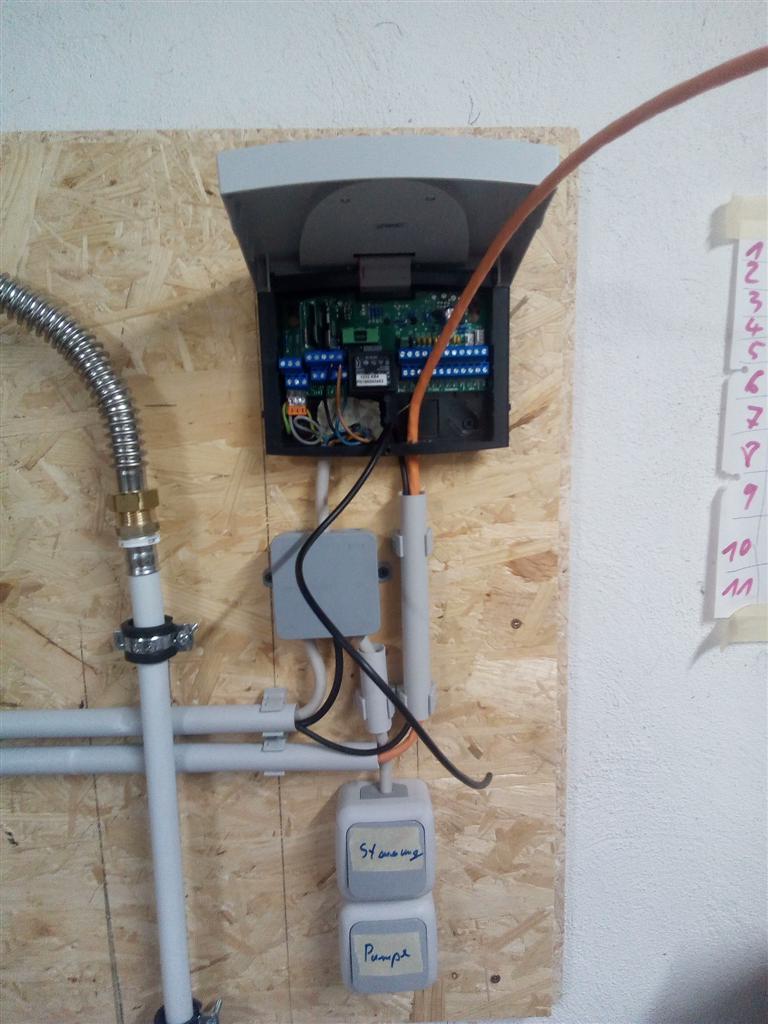

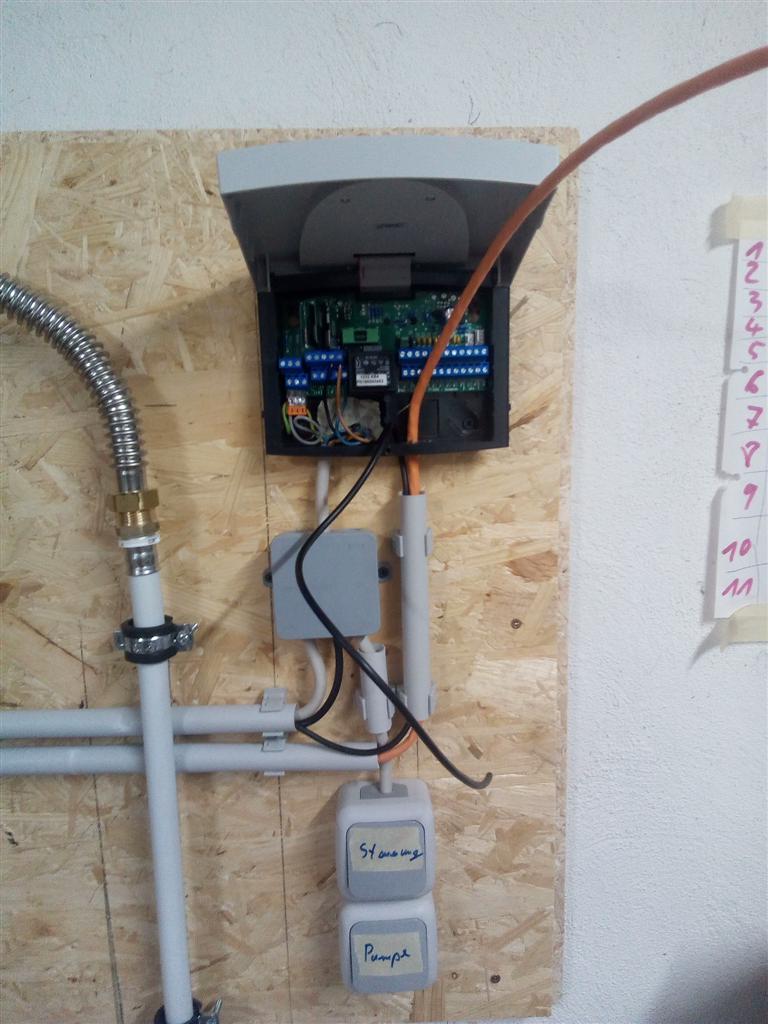

Ich baue auch gleich noch zwei Lichtschalter ein. Der eine schaltet die Pumpe ein, er überbrückt somit die Steuerung und erlaubt einen Handbetrieb, z.B. zum Befüllen der Anlage oder zum Testen. Der zweite Schalter unterbricht die Stromversorgung der Steuerung, um gefahrlos an ihr arbeiten zu können. DIe Sicherung rausmachen würde zwar auch gehen, würde dann aber auch alle anderen Heizungssysteme mit ausschalten

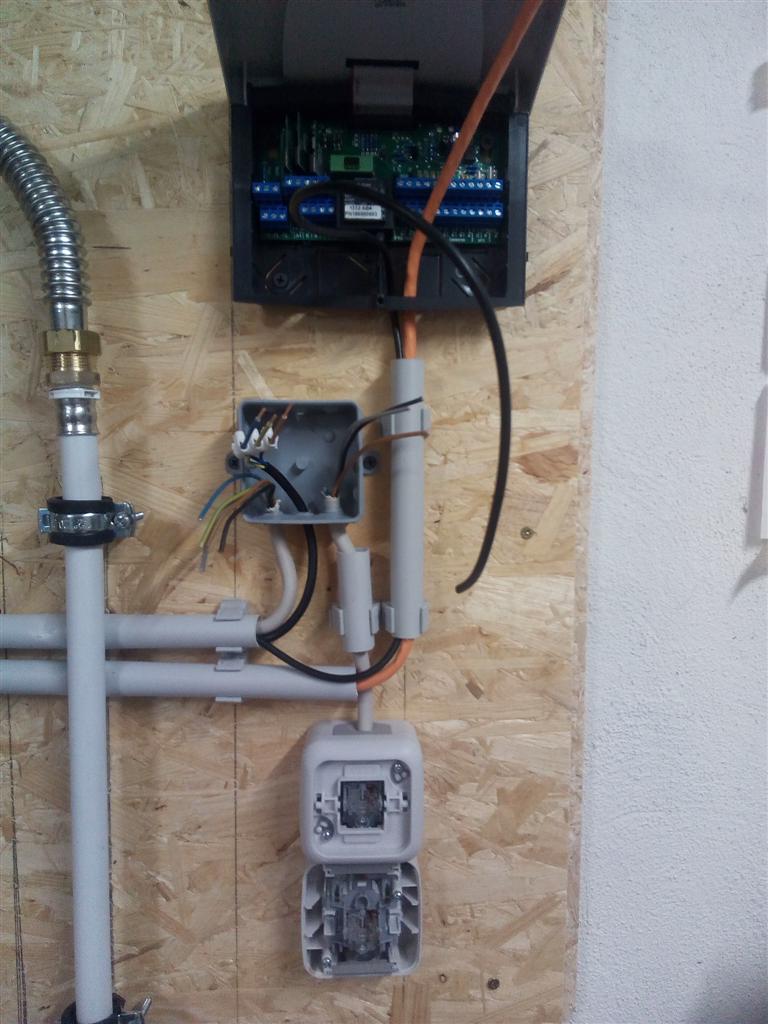

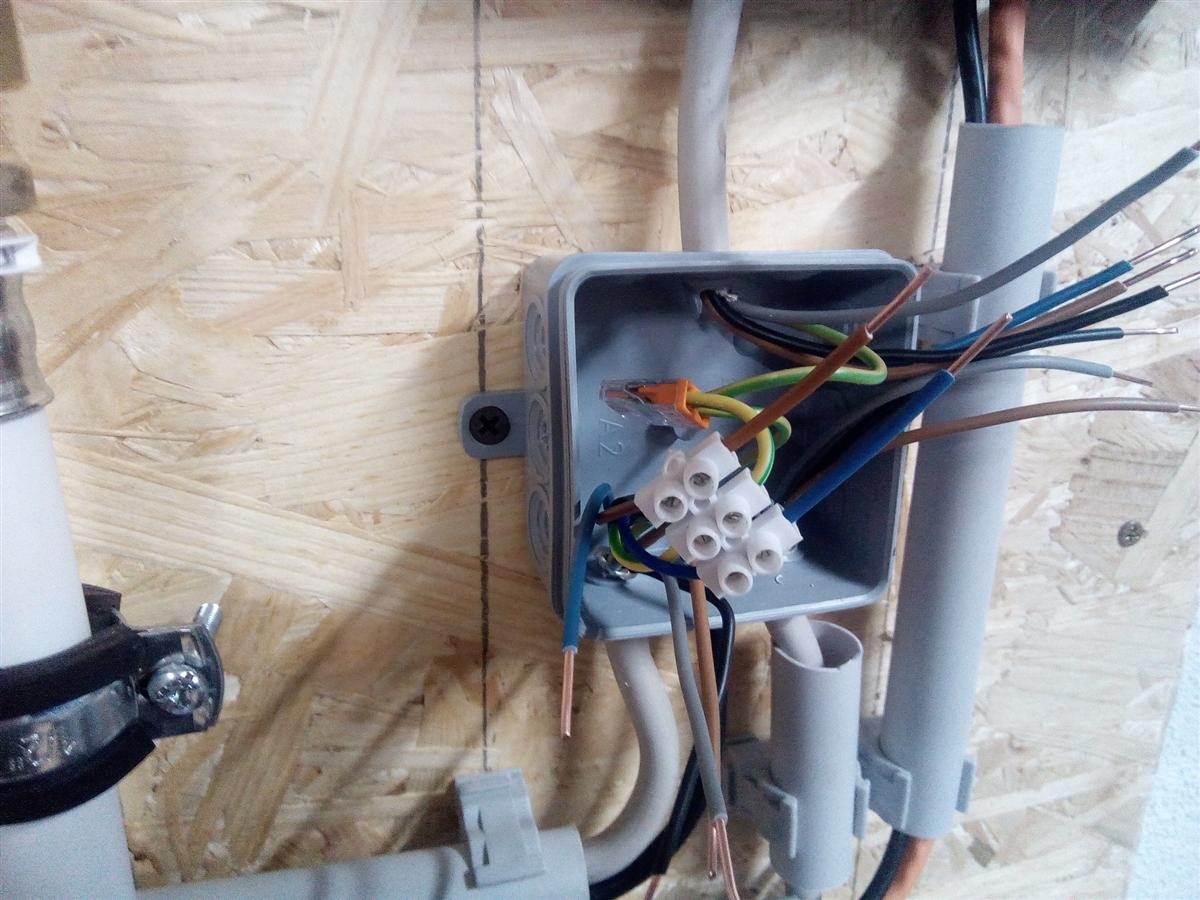

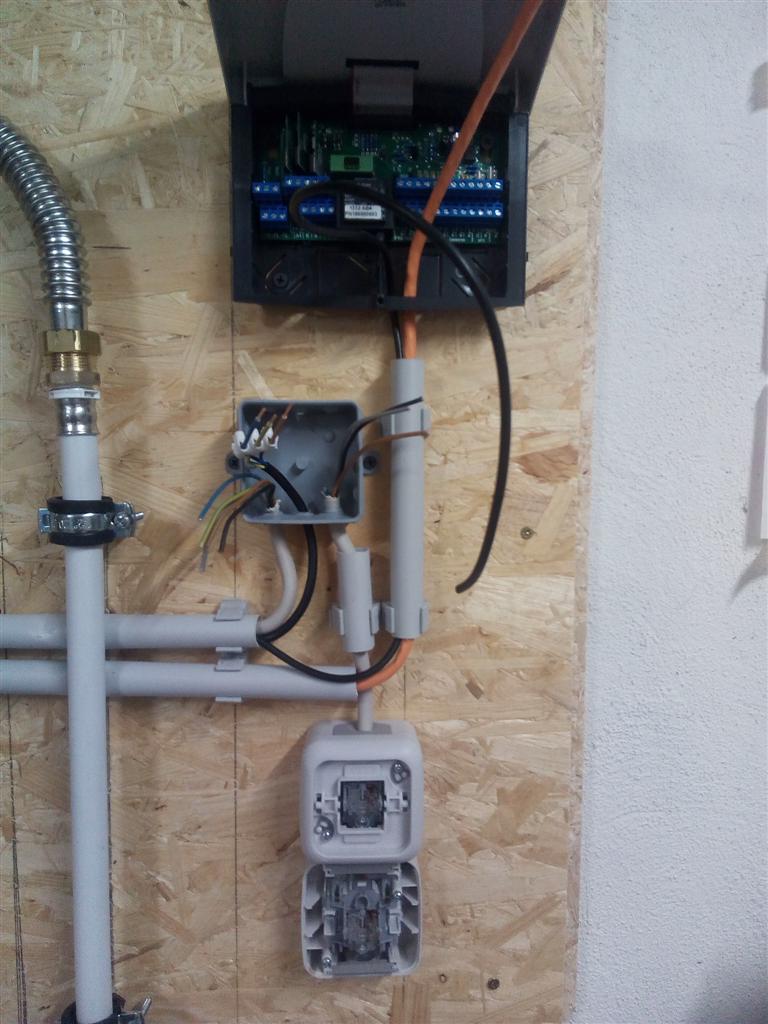

Kabelwirrwarr

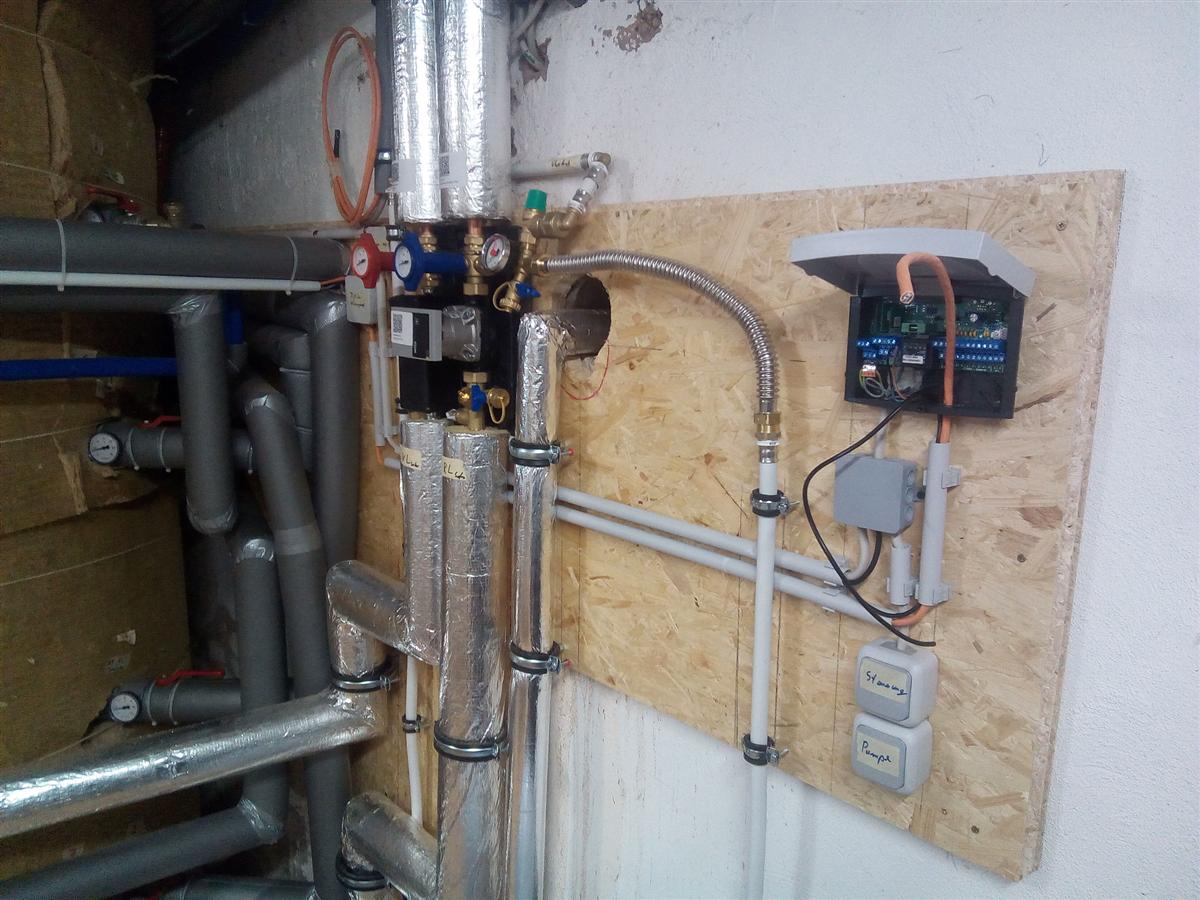

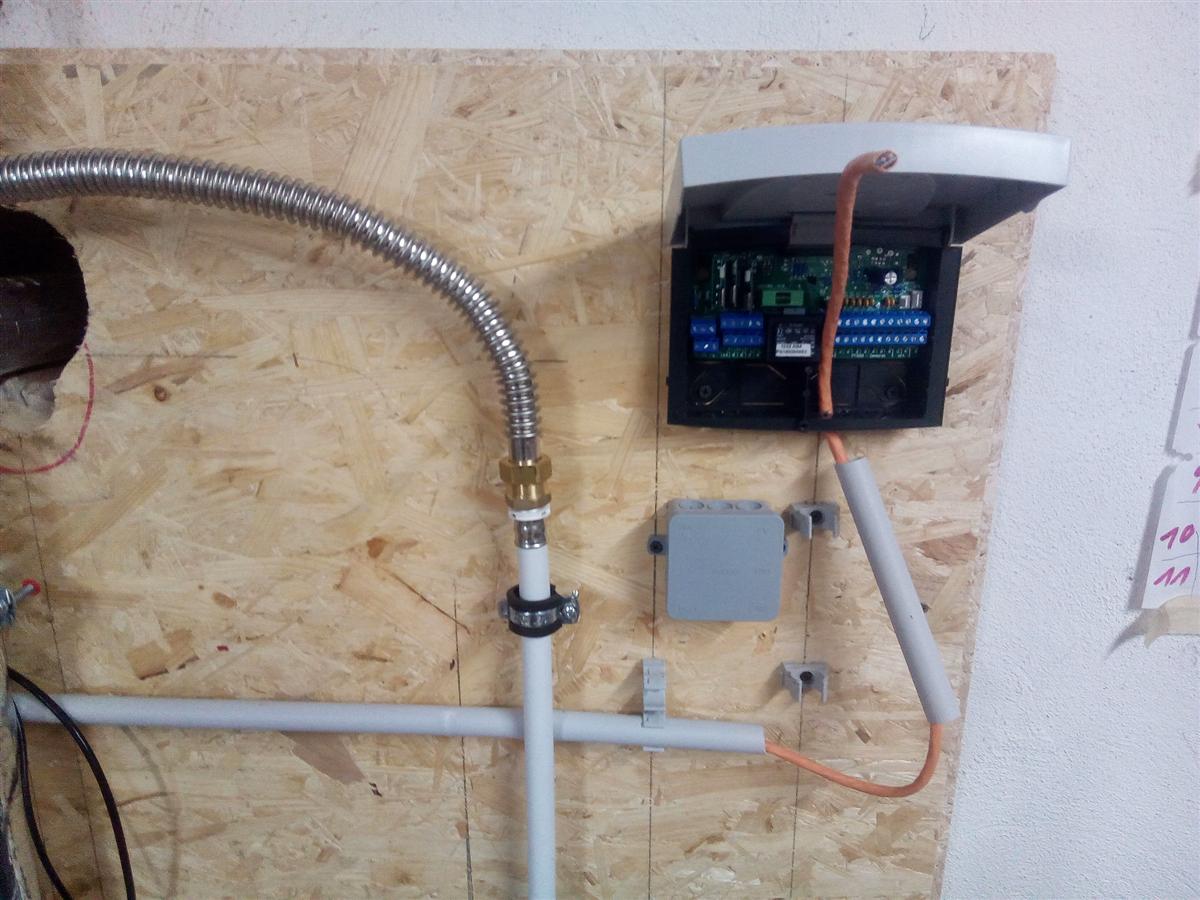

fast fertig, Strom liegt schonmal und ist angeschlossen



morgen geht's weiter mit den Sensoren
