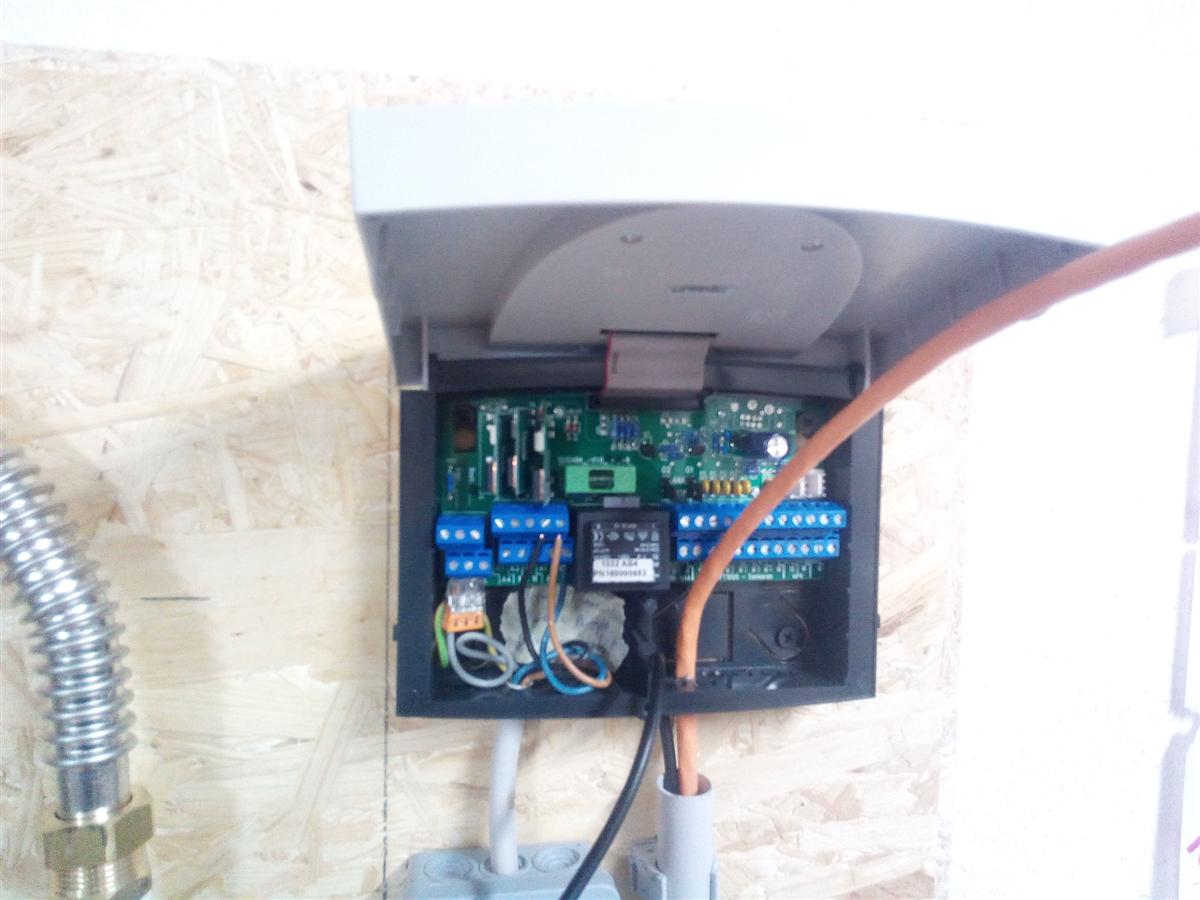

heute geht's weiter mit dem Anschluss der Solareg 2 Vision Steuerung

Bild von

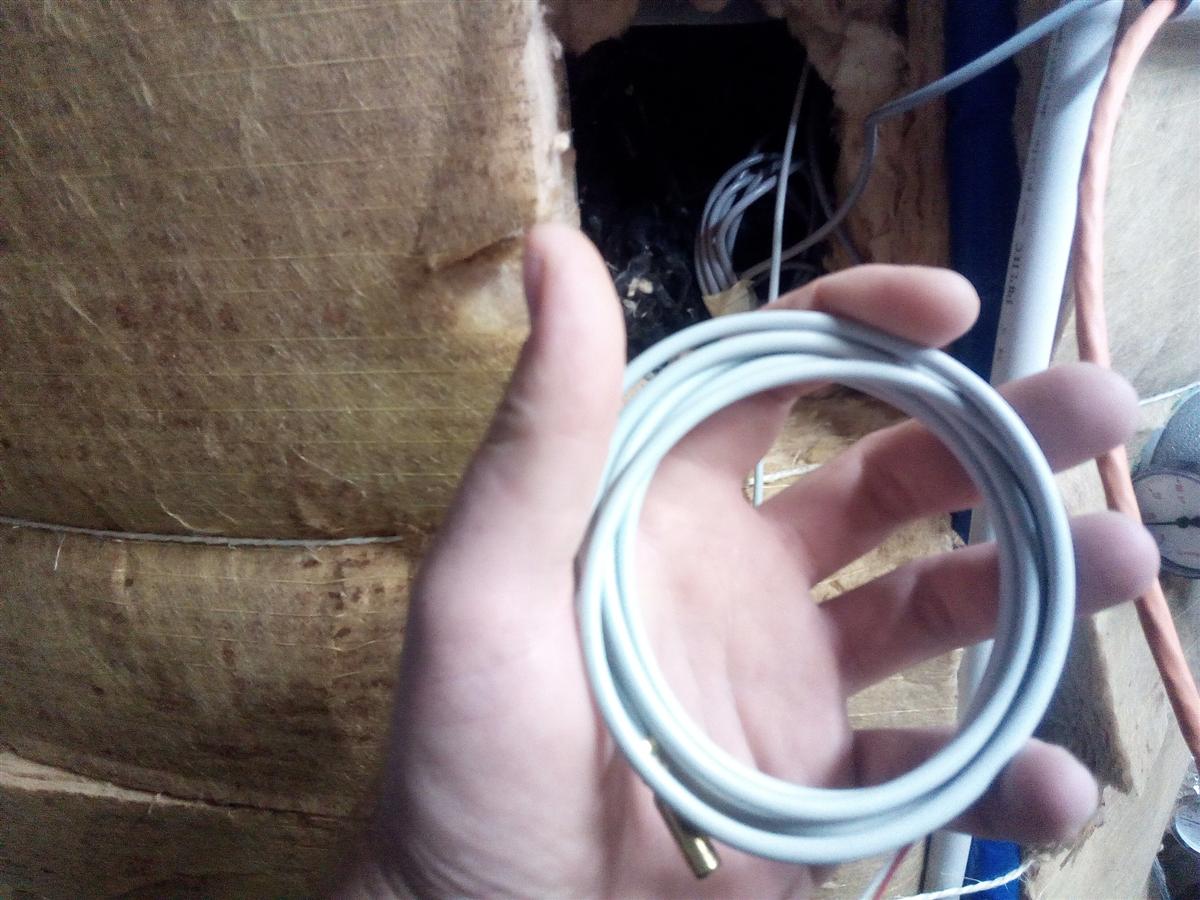

zwei Fühler kommen an den Puffer, wie bei der Wärmepumpe auch je einer im oberen sowie einer im unteren Drittel

Bild von

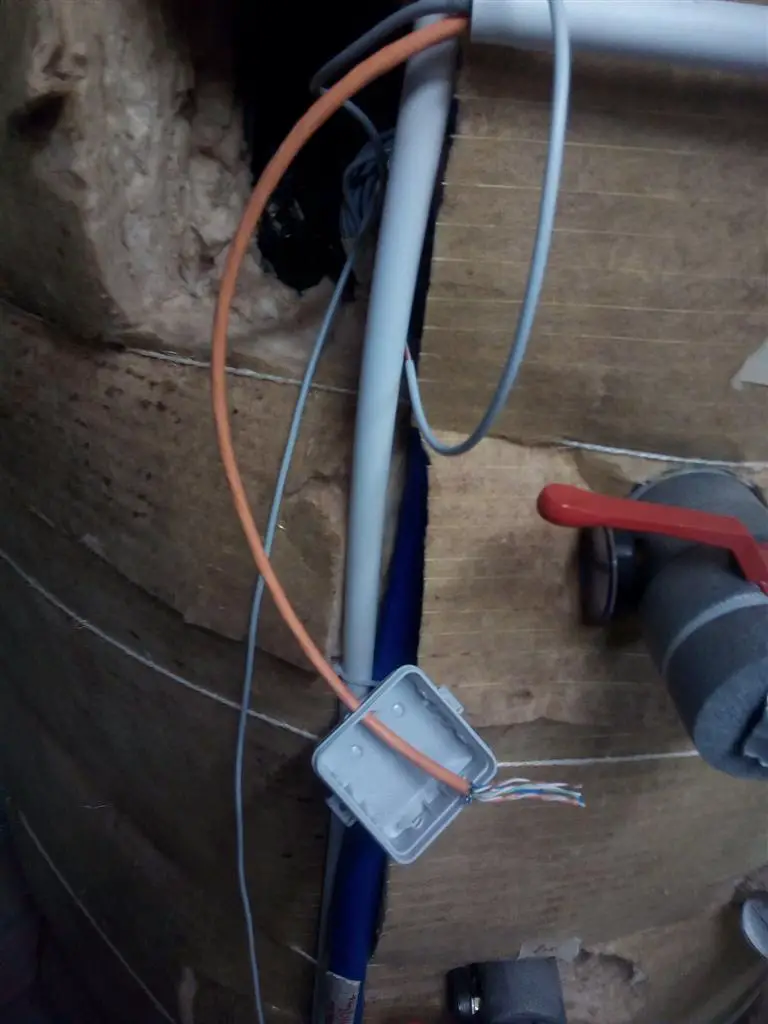

da das Fühlerkabel sehr kurz ist verlege ich ein CAT7 Kabel von der Steuerung bis kurz vor die Fühlerposition, dort kommt dann eine Verteilerdose hin

Bild von



dort werden dann beide Fühler angeklemmt

Bild von



Anschlussplan aus dem Handbuch

Bild von



soweit so gut
