Solarthermieanlage - zu den anderen Teilen:

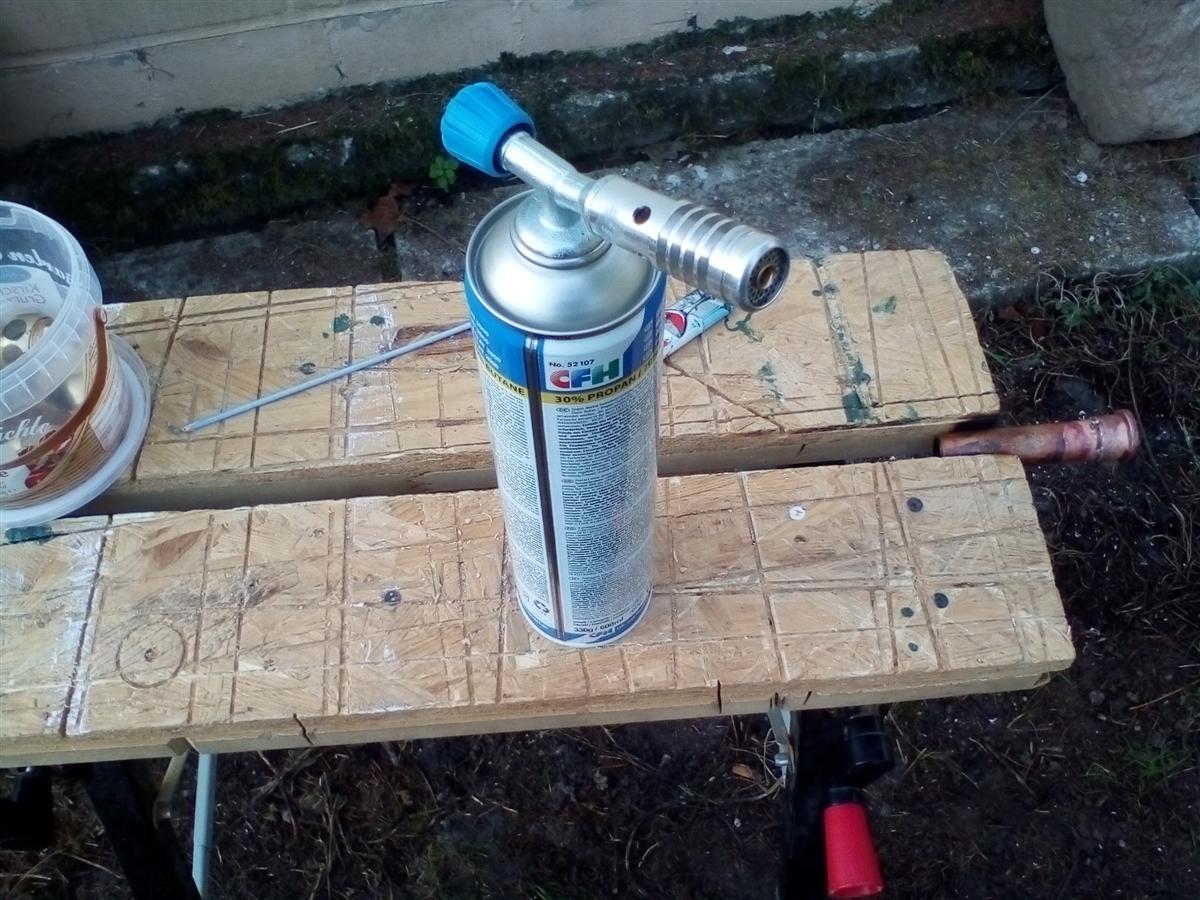

nachdem der erste Versuch, die Kupferanschlüsse der Solarkollektoren zu löten mit dem Standardbrenner wegen zu niedriger Arbeitstemperatur (650°C) nicht geklappt hat heute nun der zweite Versuch mit dem Spezialbrenner, einem Turbo-Lötbrenner von CFH, dem "LM 1750". Mit Spezialgas AT2000 (70% Buton / 30% Propan) bringt er 730°C - hoffentlich genug zum Hartlöten
geht schonmal deutlich besser als der Standardbrenner, nur an der technik muss ich noch arbeiten denn relativ schnell fängt die Werkbank an zu brennen. Wer hätte das gedacht, bei 730°C...

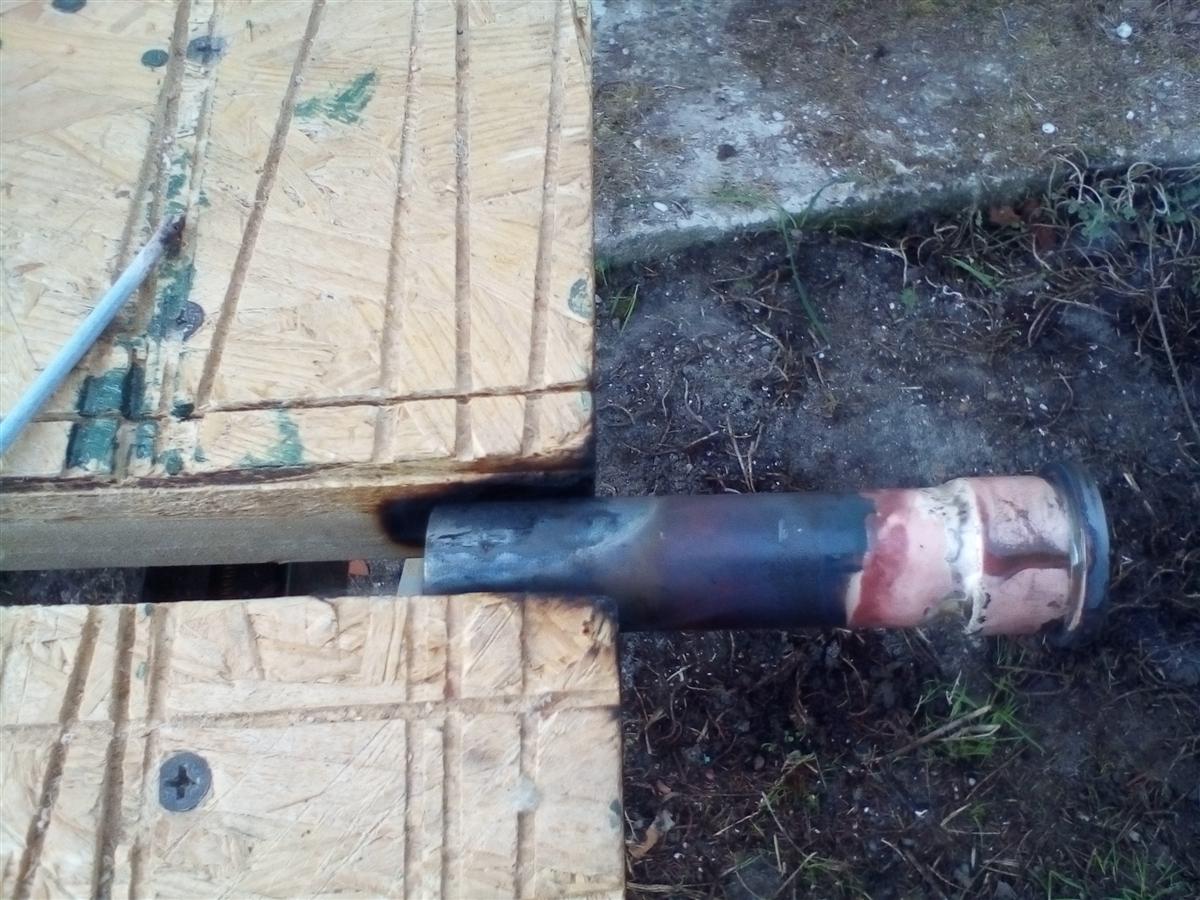

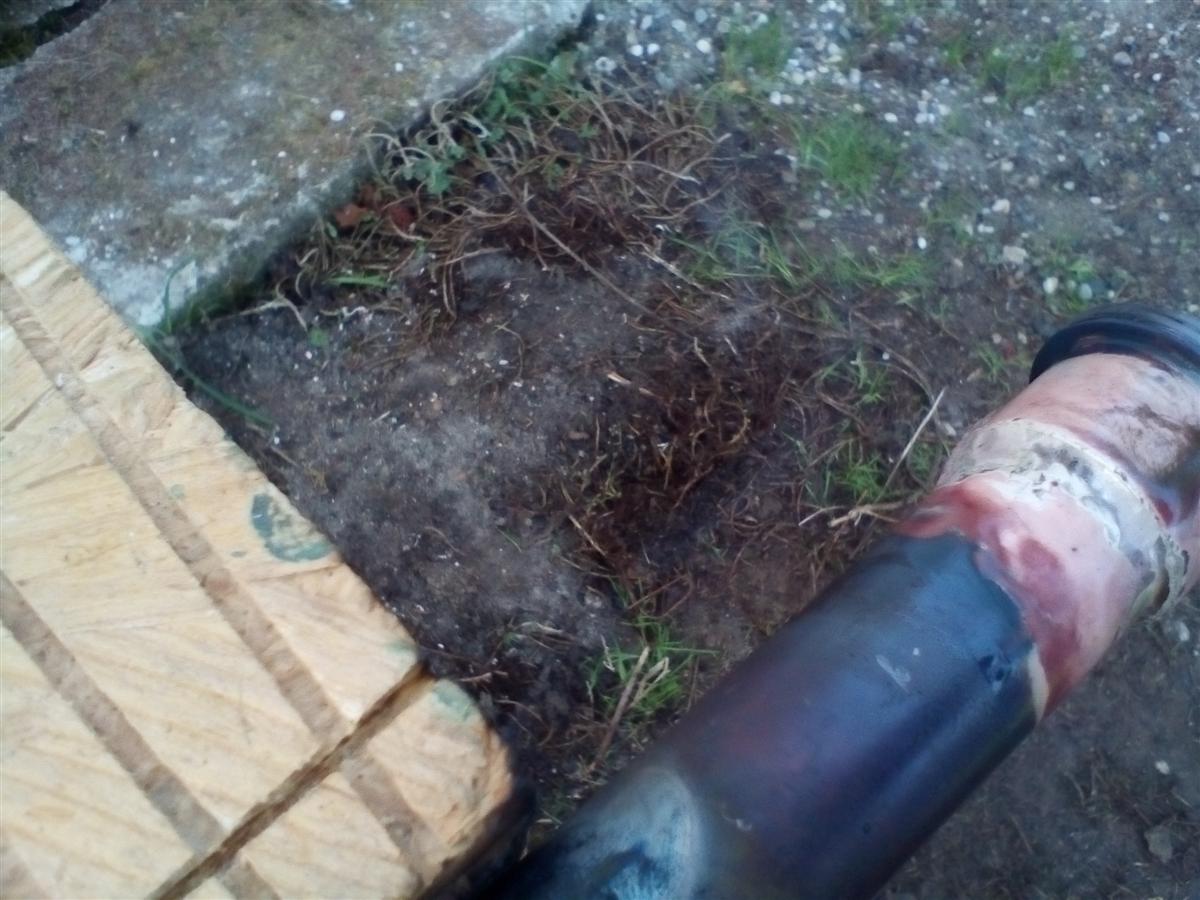

da wir keinen Schraubstock haben wird es auch so gehen
und tatsächlich, hat man den Dreh erst mal raus gelingt das ganz gut. Als Lot kam übrigens "Rothenberger Rolot 606 Silberhartlot" zum Einsatz. Flussmittel wird ausdrücklich keines benötigt da im Lot bereits enthalten

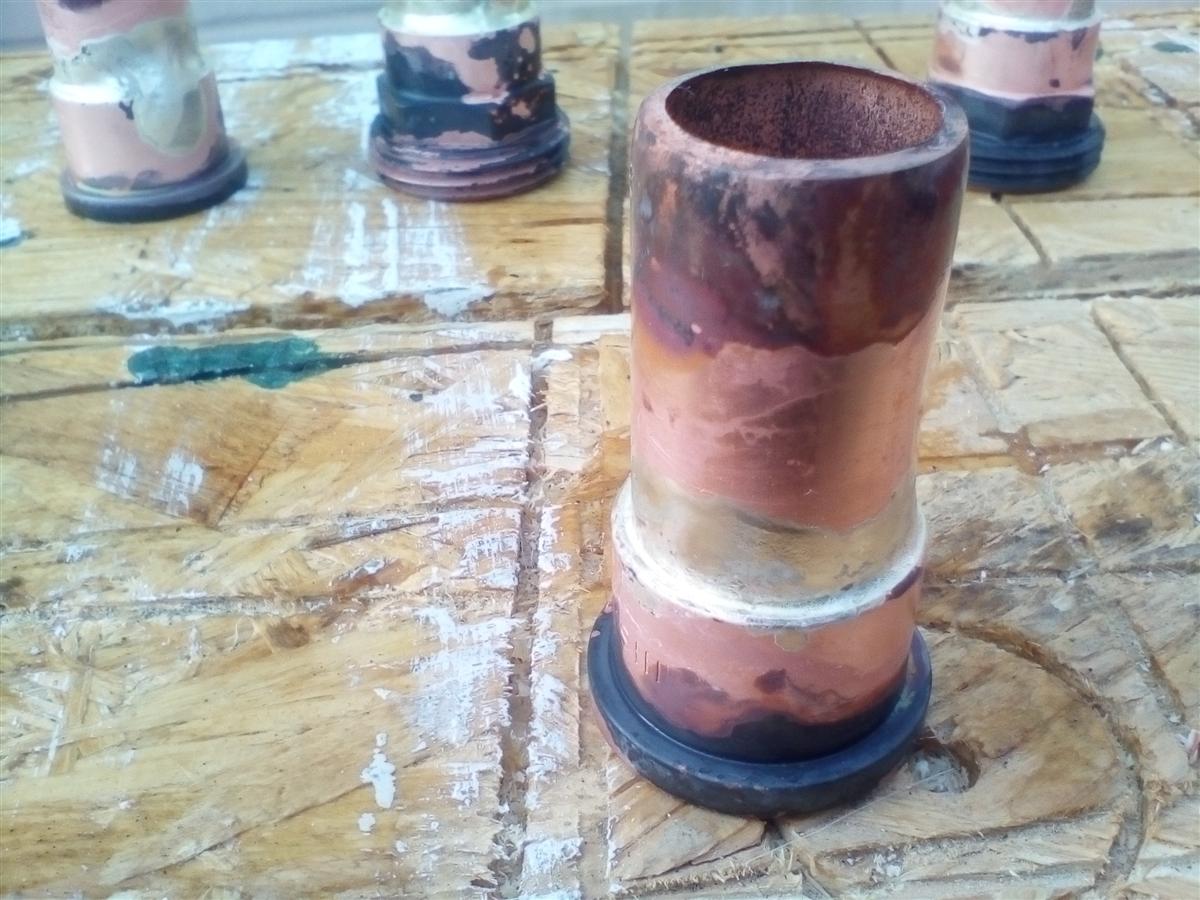

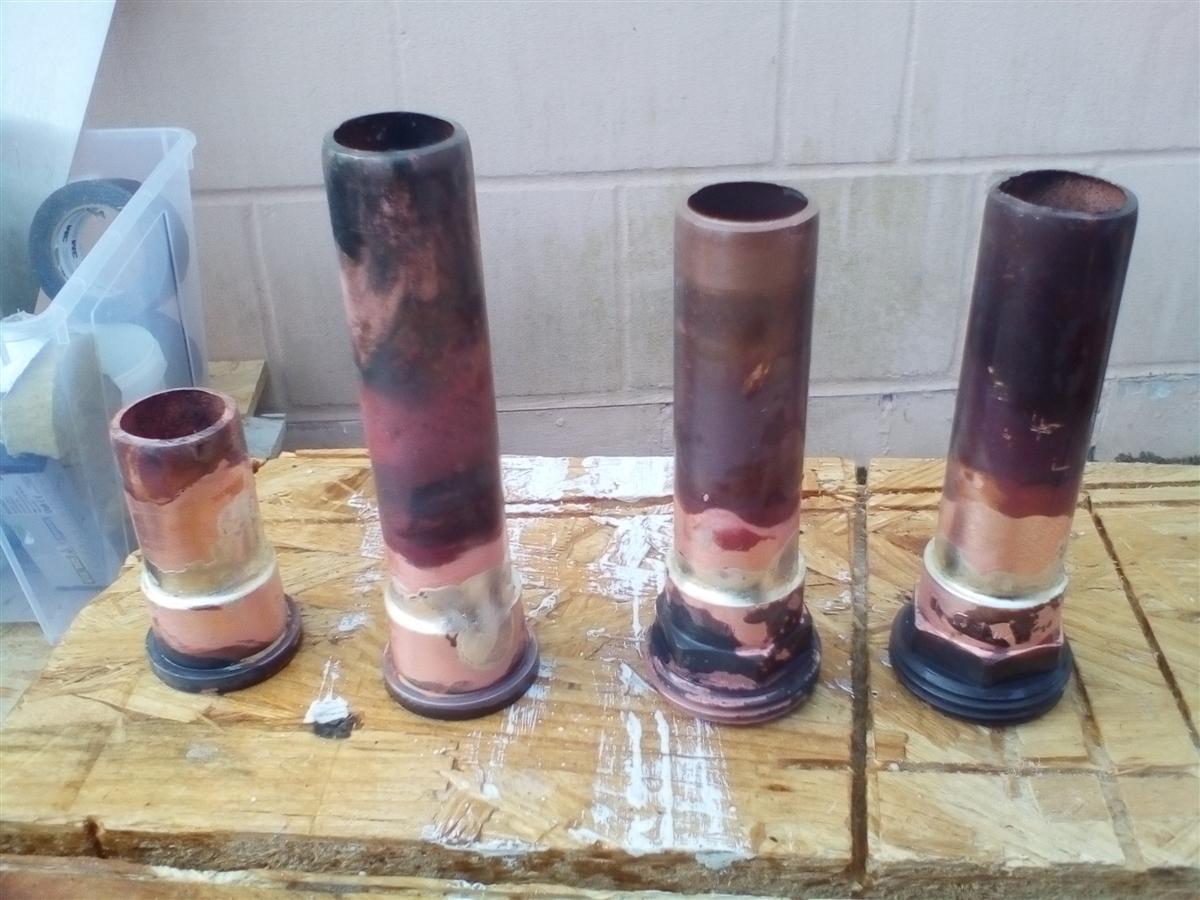

tja, man wird sehen, obs dicht ist. Zumindest gibt es keine, mit bloßem Auge erkennbaren, lotfreie Stellen
also kann es weiter gehen mit den Solarrohren

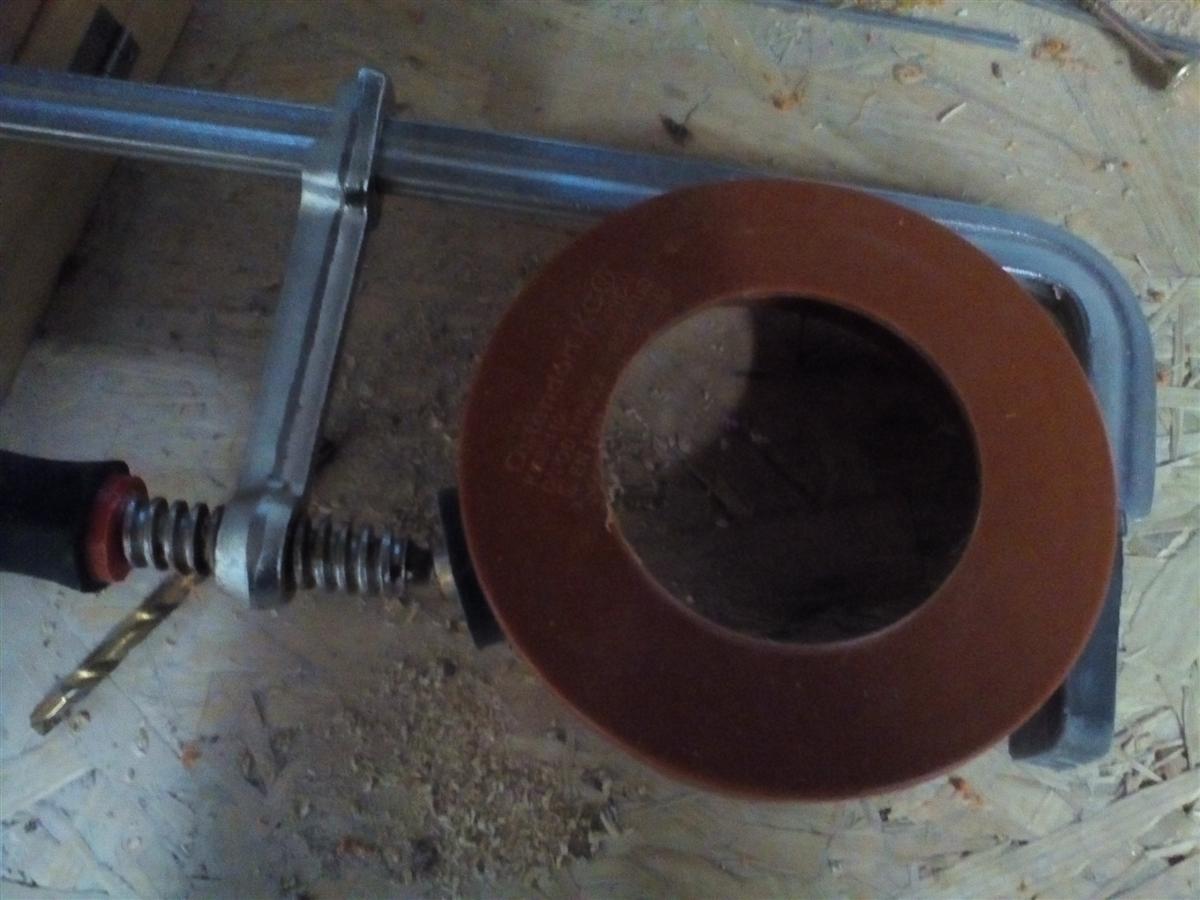

dann brauchen wir noch ein paar KG-Deckel mit Loch drin zum Abschluss

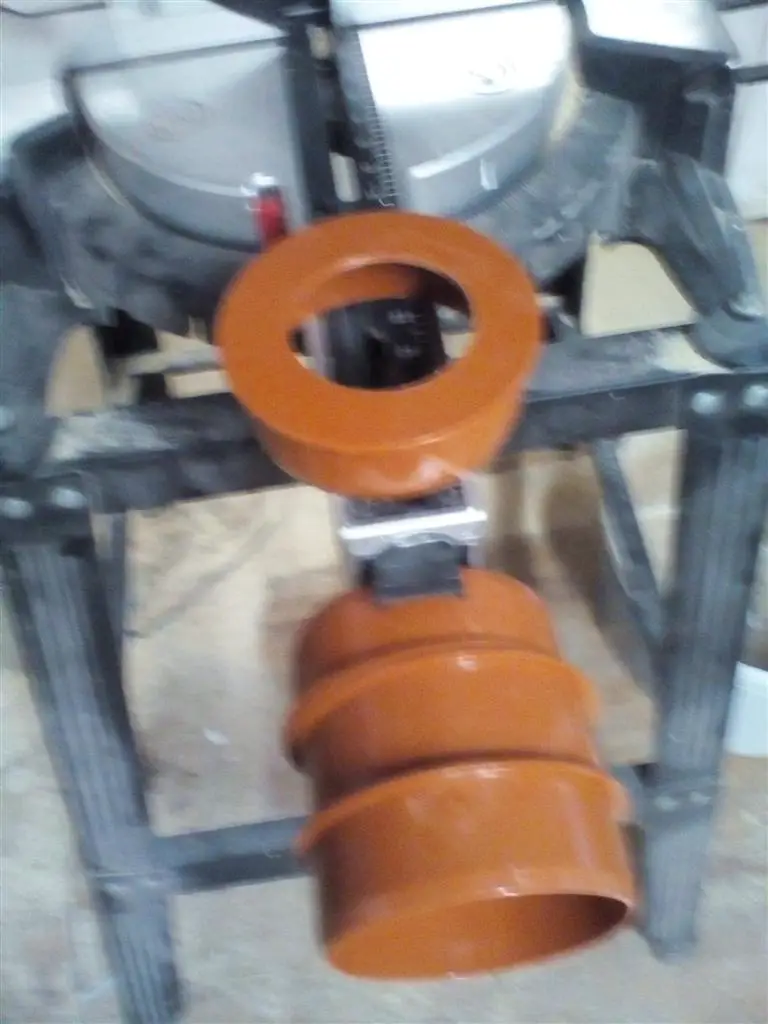

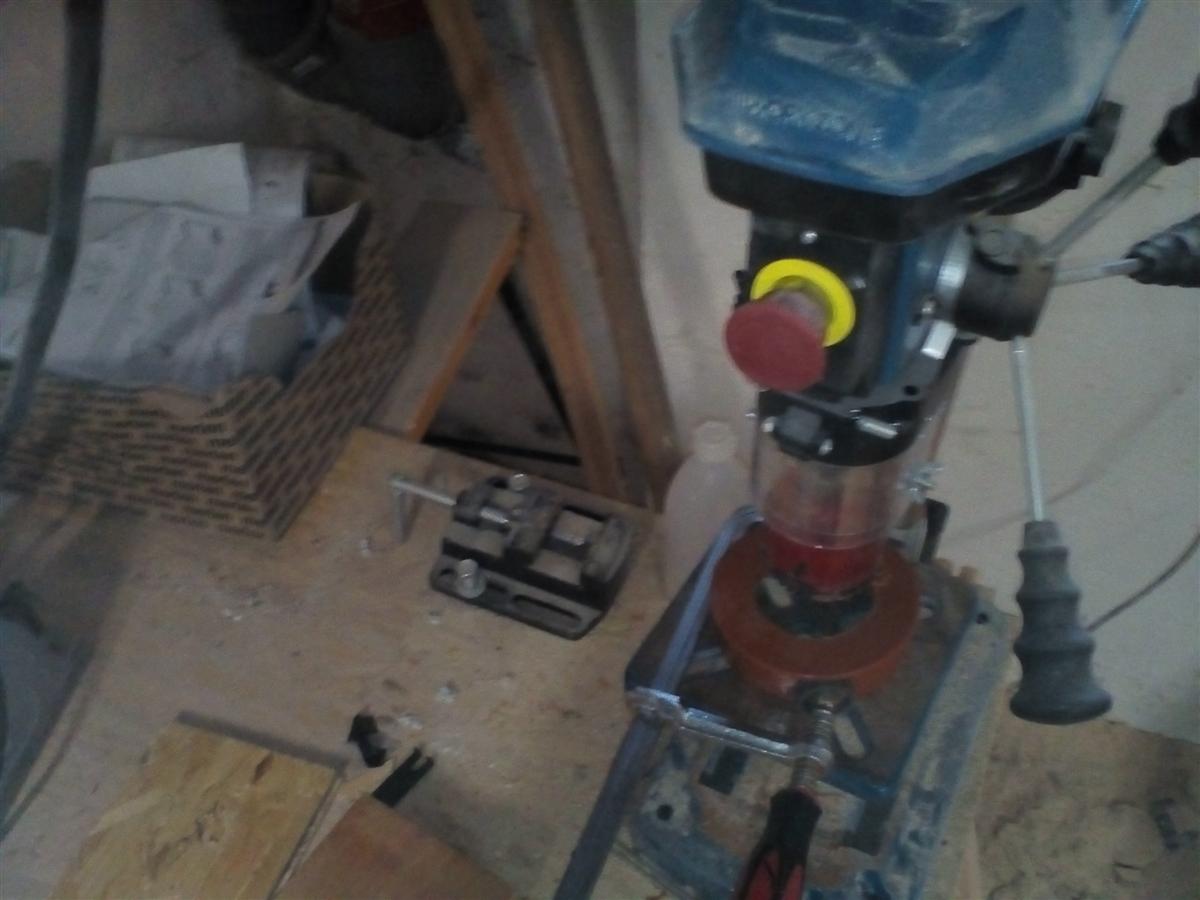

mit dem 68mm Dosenbohrer geht das prima

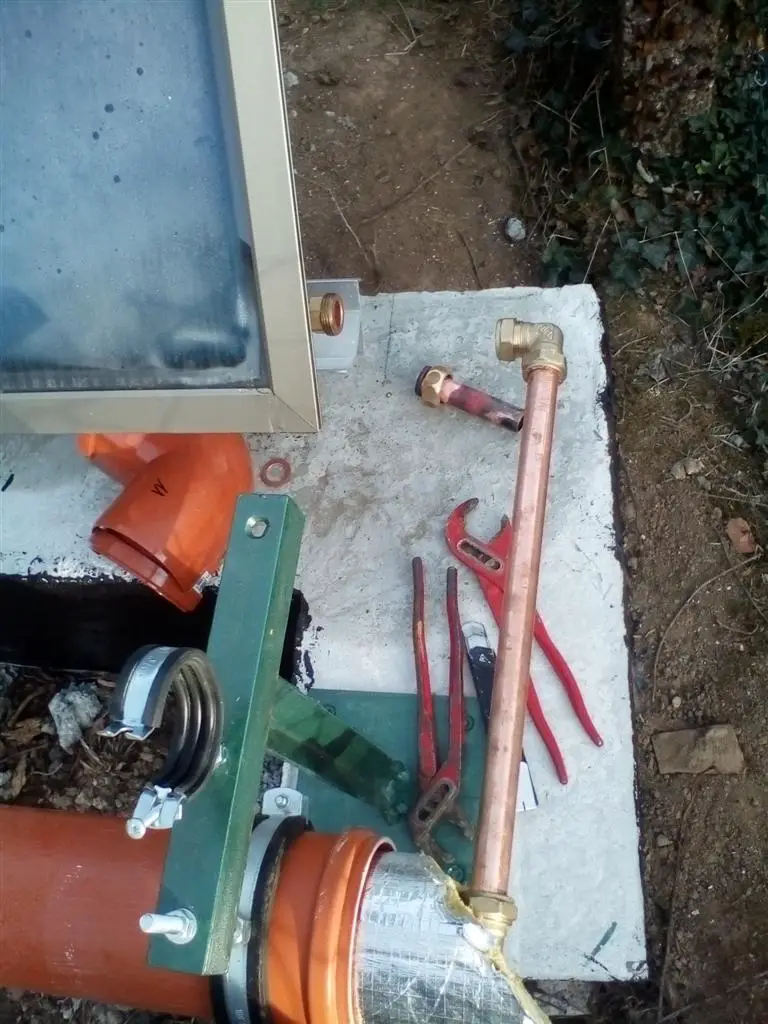

ich kann mit den KG-Rohren samt Steinwolle-Isolierung nicht bis ganz an den Kollektor ran weil man dann nicht mehr an die letzte Verschraubung käme, also werden die letzten ca. 20 cm mit einer anderen Lösung ummantelt werden

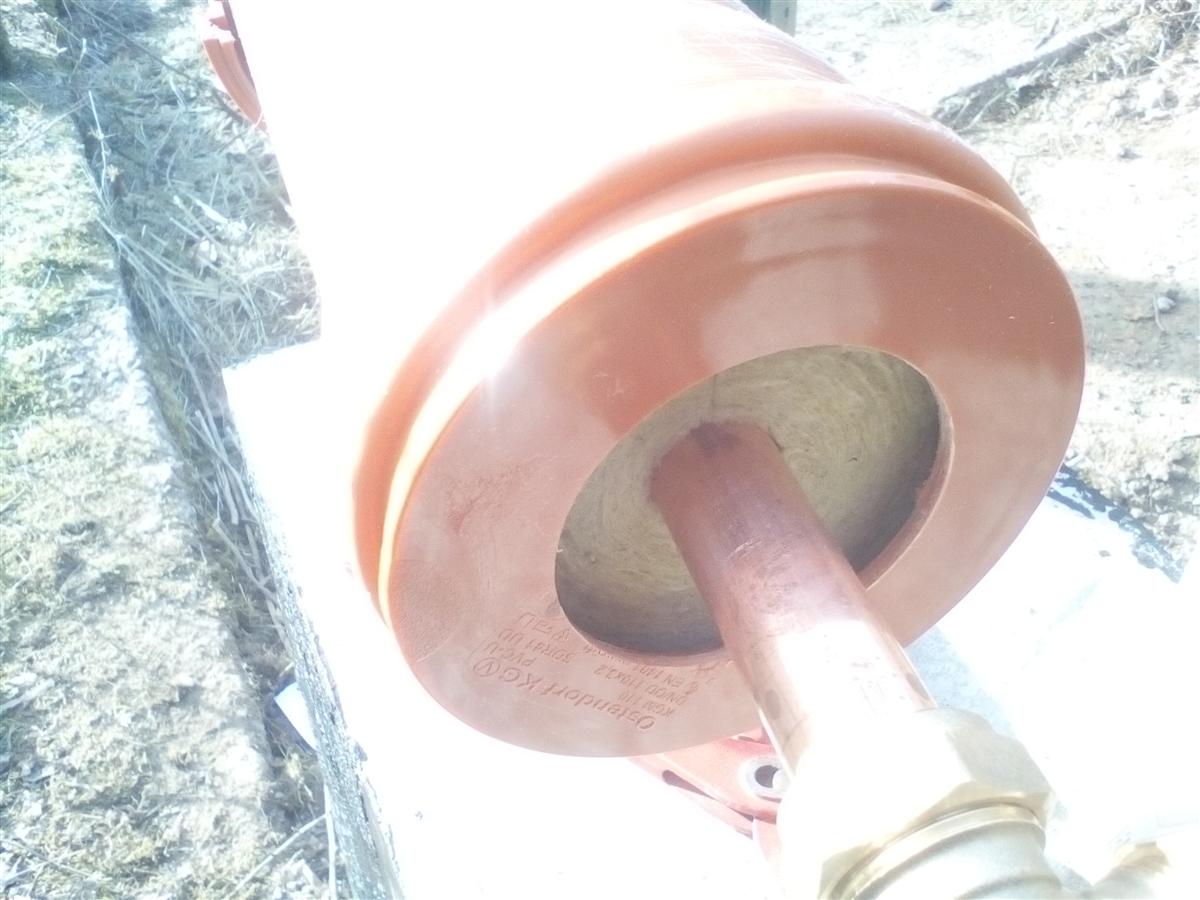

das heiße Kupferrohr darf den KG-Deckel nicht berühren, deswegen das große Loch. Später wird eine flexible Rohrisolierung (Armaflex) über das Kupferrohr gestülpt und das passt dann auch genau in das Loch des KG-Deckels

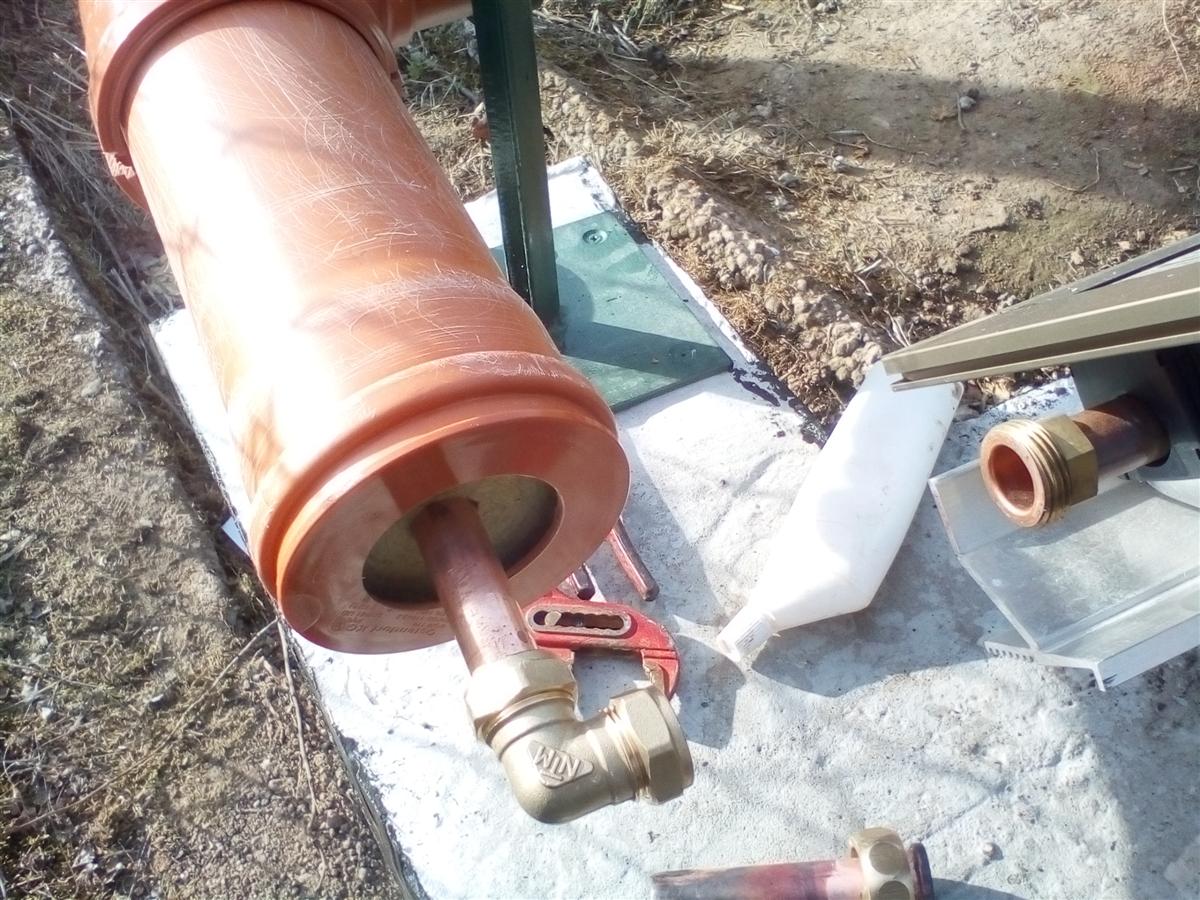

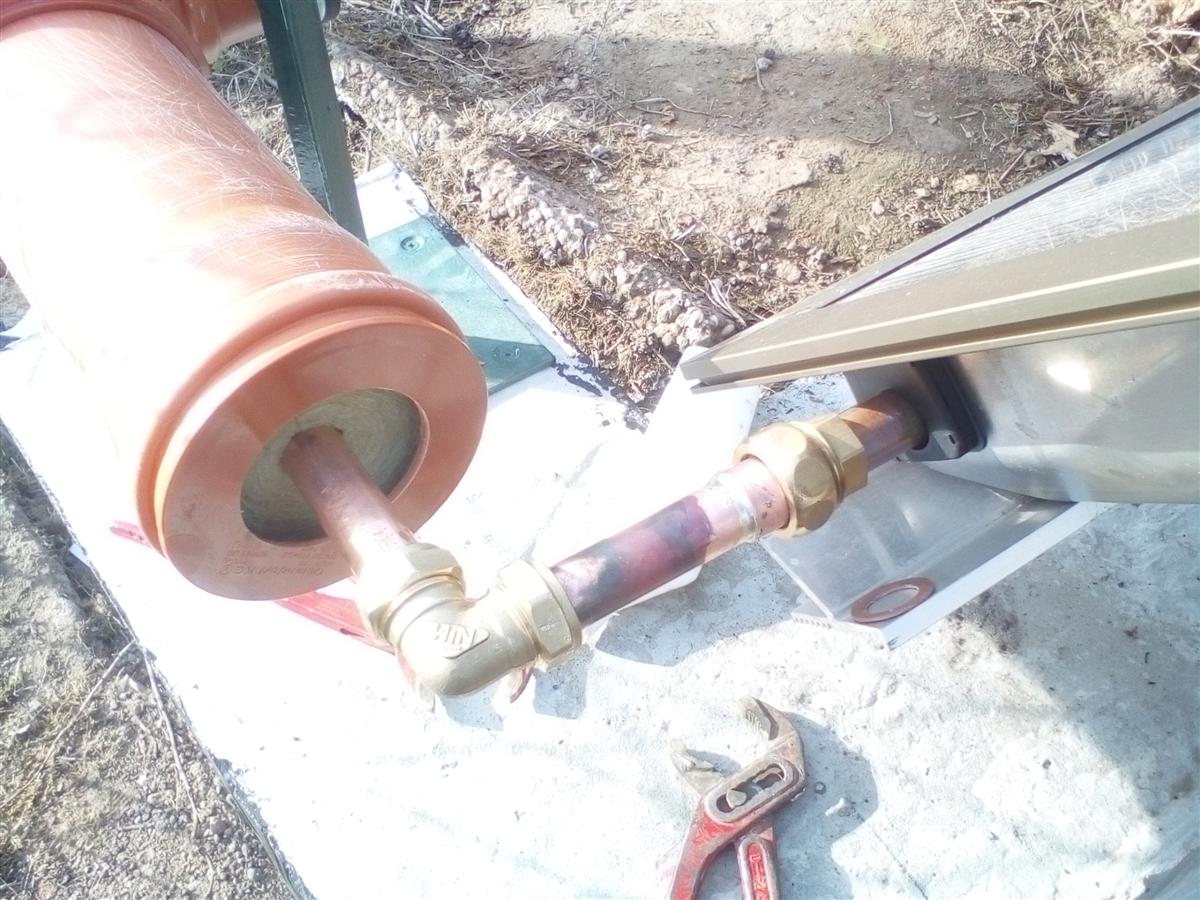

Kollektoranschluss Nr. 1 von 4 (kalter Eingang am rechten Kollektorfeld) passt schonmal ?
als nächste kommt der heiße Ausgang

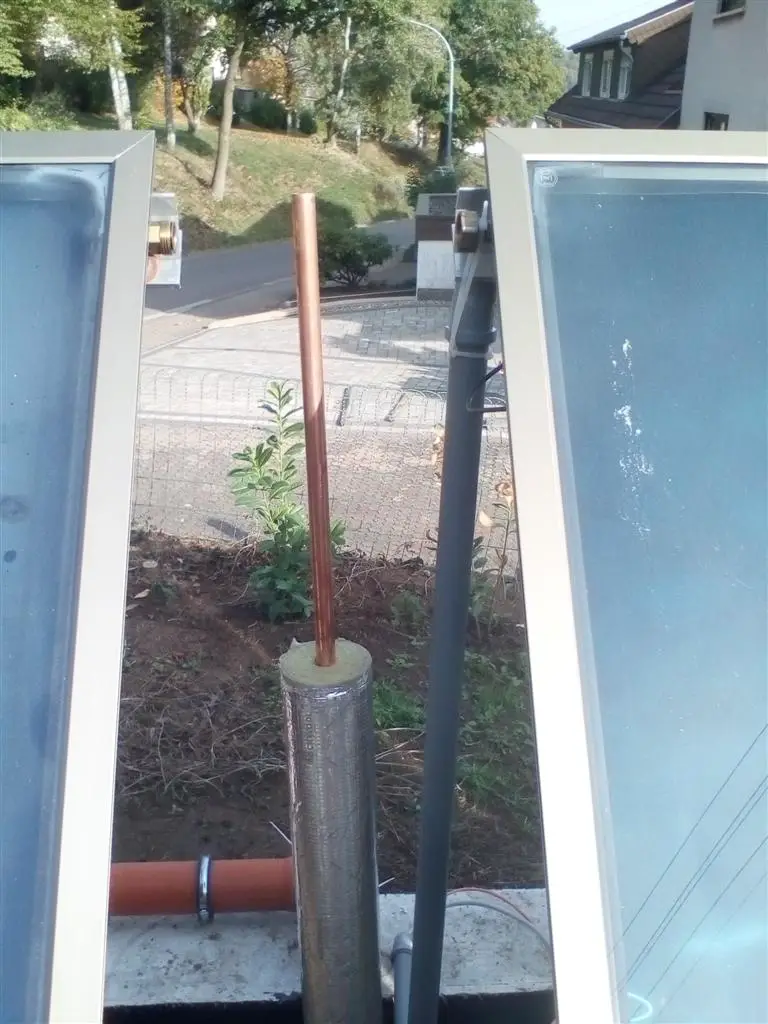

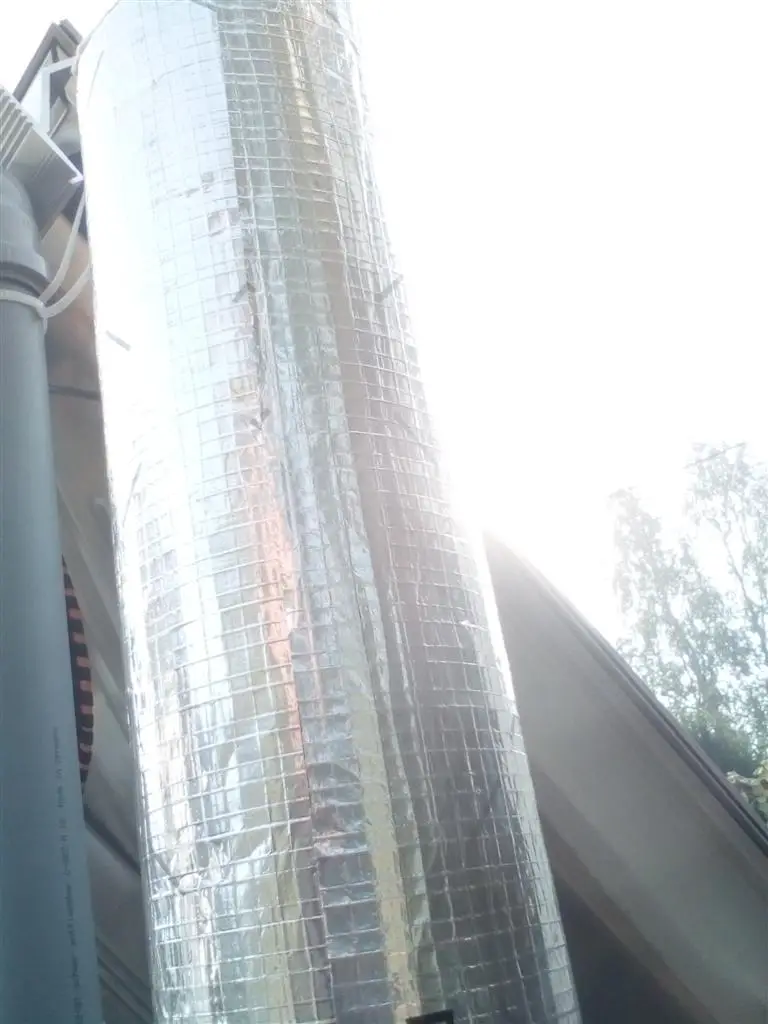

bis nach oben hin isolieren, KG-Rohr drüber, Deckel mit Loch drauf, Bogen und Anschluss dran
fertig - passt auch
dabei mal eben noch das Leerrohr für den Temperaturfühler ordentlich mit Rohrschelle am Kollektorhalter befestigt
Anschluss Nr. 3, der kalte Eingang für das linke Kollektorfeld, ist das kniffligste weil kaum Platz übrig ist
zudem will ich einen Absperrhahn einbauen, da wir noch immer mit Hersteller Austria Email und Lieferant Selfio in Verhandlungen stehen, da zumindest einer der Kollektoren schadhaft ist. Und da sich das schon so lange hin zieht und noch nicht absehbar ist, wann und ob es zu einer Einigung kommt wollen wir das Ende nicht abwarten sondern zumindest das rechte Kollektorfeld in betrieb nehmen. Dazu wird das linke Feld dann einfach per Absperrhahn abgeklemmt
und weil es gleich so richtig eng werden wird muss zuvor noch der dahinter liegende Bogen abgedichtet werden
diesmal mit super-Powerkleber da der letzte sich als doch nicht wasserfest erwiesen hat
sodalla, Anschluss 3 von 4 ist fertig. Auch hier fehlt dann nur noch die Armaflex Dämmung
für den letzten Anschluss bleibt heute keine Zeit mehr, der kommt morgen an die Reihe
