Trotz eisiger Temperaturen von dauerhaft -8°C geht es weiter, und zwar am 4er Spind für die größere Powerwall.

Die zusätzlichen Regalfächer wurden ja bereits letzte Woche eingeschweißt  -> KW05 - DIY 18650 Powerwall Spind 2

Heute wird rundherum grob angeschliffen vor dem Streichen



dann noch das Bohren der Löcher für die Kabel. Dicke 35mm² Kupferkabel werden verwendet







dann Metallschutzfarbe



die letzte Dose Hammerschlaglack. Ich hab bei Baufix angerufen, die haben den gar nicht regulär im Programm sondern fertigen den nur per Sonderauftrag für Discounter wie Lidl. Also beim nächsten Angebot schnell sein und zuschlagen, denn der ist echt gut -> Metallschutz Hammerschlag Lack - Baufix



während die Farbe trocknet...



... bereite ich das Innenleben aus feuerfesten Fermacellplatten vor





das Sägeband wird so langsam wirklich stumpf



fertig. Das sind alle Teile für den 4er Spind zum Auskleiden der Regalböden + Seiten + Trenner zwischen den Akkupacks + Deckel obenauf.

Etwa 10 Platten 60 x 120cm waren das mal, etwa 50 KG Gesamtgewicht



da die Farbe am Spind noch nicht trocken ist geht es weiter mit Akkus



hier werden gerade noch die letzten paar Akkus getestet, dann will ich neue Akkupacks zusammenstellen



hier sind schon Zellhalter fertig zusammengesteckt und abgezählt



das werden nochmal drei unabhängige Systeme

2x 14s60p für den Schweinestall

1x 14s120p für das Gartenhaus



insgesamt werden dafür also 3.360 Akkuzellen



mit dabei sind einige richtig gute



los geht's mit dem Bestücken



die Sichtseiten versuche ich einfarbig zu machen



die bunt gemischten kommen dann in die Mitte





für diejenigen, die mttlerweile den Überblick verloren haben, was kapazitätstechnisch gerade läuft:

• aktuell sind 50 KWh Gesamtkapazität fertig
• 11 KWh im Schweinestall am einphasigen Infinisolar E 5.5KW
• 27 KWh am Gartenhaus am dreiphasgen MPP Solar MPI 10k wobei hier noch der Einbau der Akkupacks in den Spind aussteht, aber die Packs an sich sind fertig
• 12 KWh in der Garage an der Wallbox



Bezugsquellen, Handbuch, Zubehör, Facotry Passwort, Erfahrungsbericht und mehr:

• Hybrid Wechselrichter MPI 10k mit 10000 Watt von MPP Solar Infinisolar
• Hybrid Wechselrichter MPI 5.5k mit 5500 Watt von MPP Solar Infinisolar









noch in diesem Monat sollen dann hinzu kommen:

• 2x 5KWh in den Schweinestall
• 1x 10 KWh ans Gartenhaus
• macht 70 KWh in der Summe die in dieser Sommersaison an den Start gehen werden

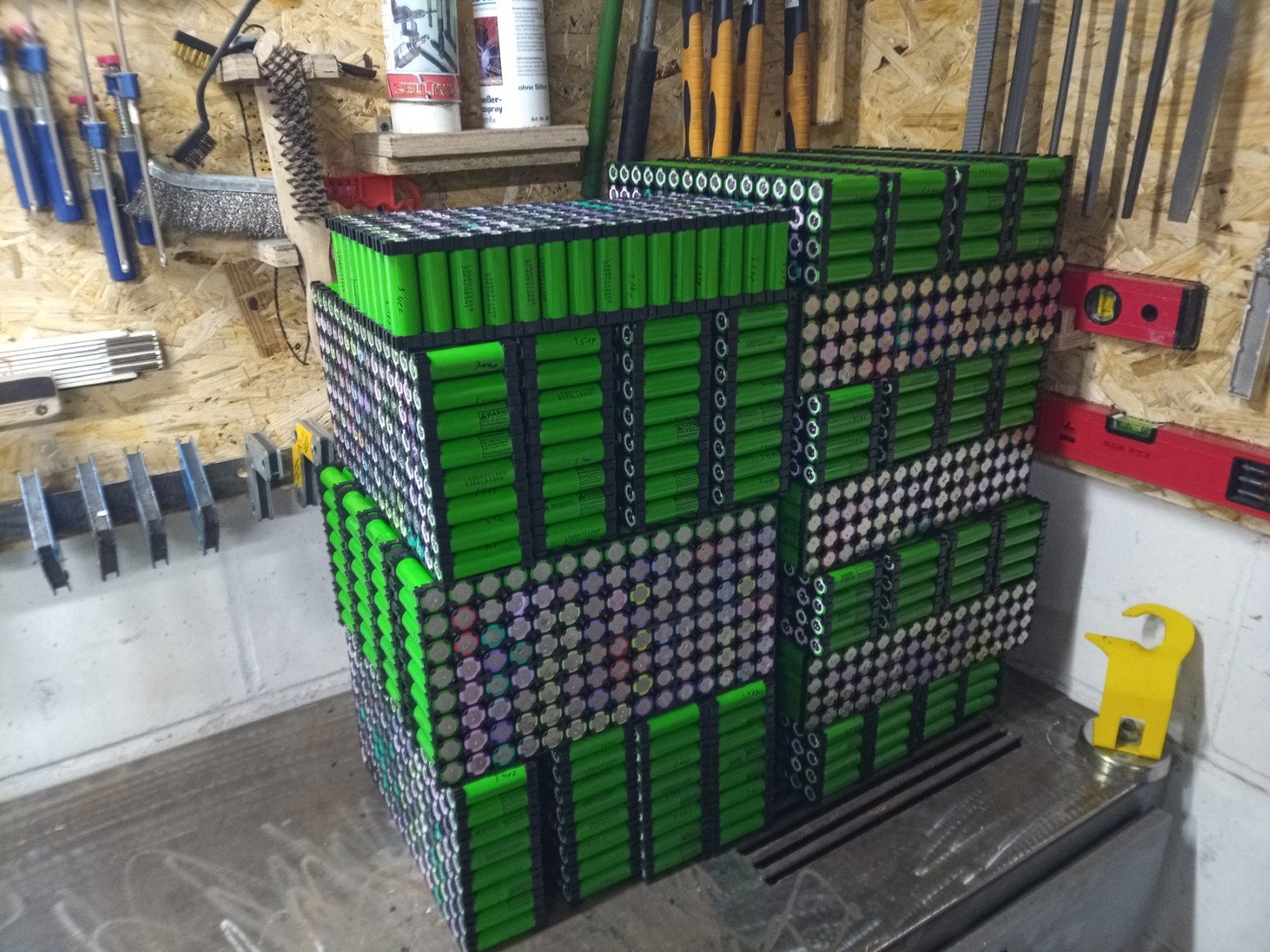

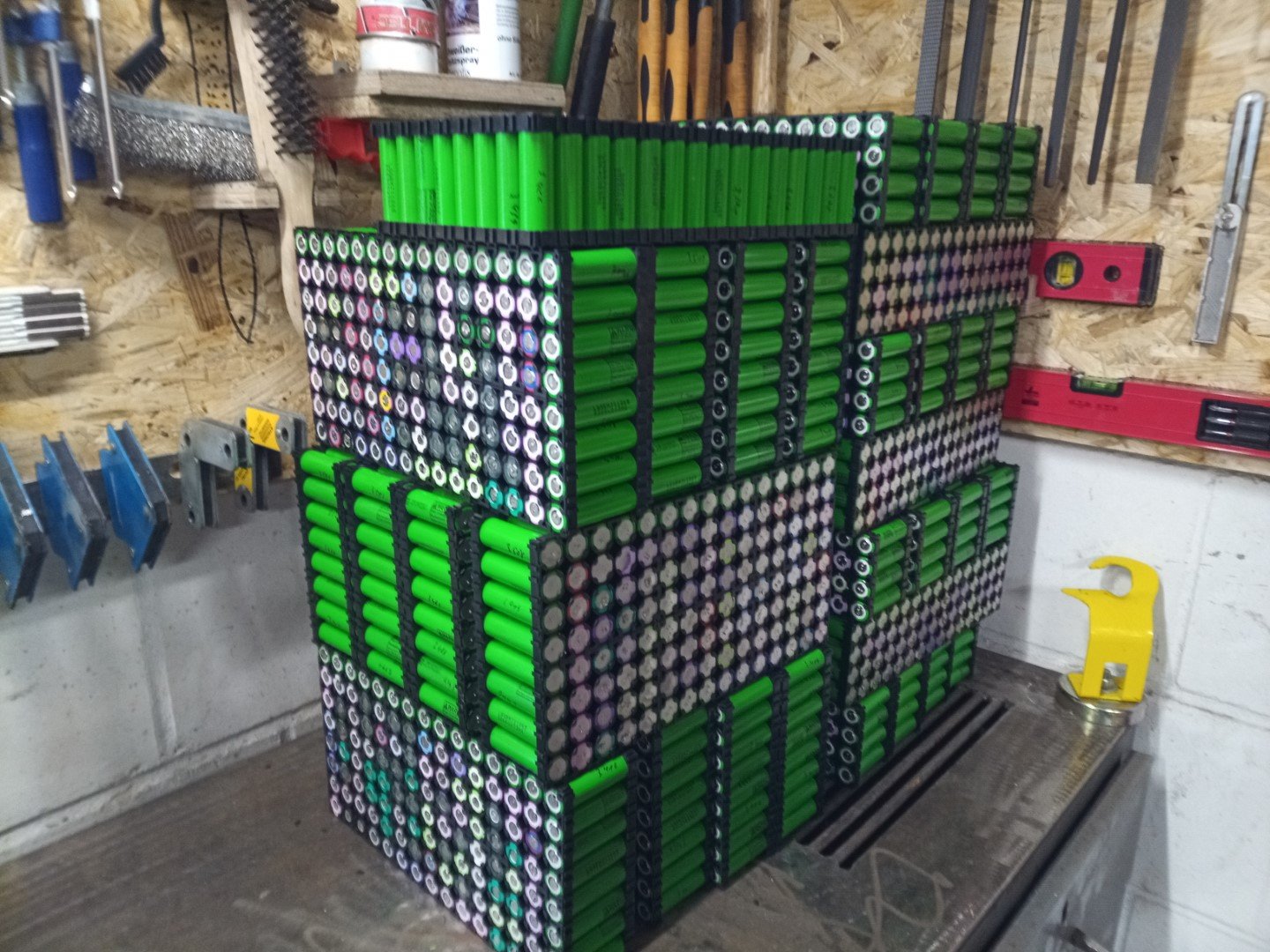

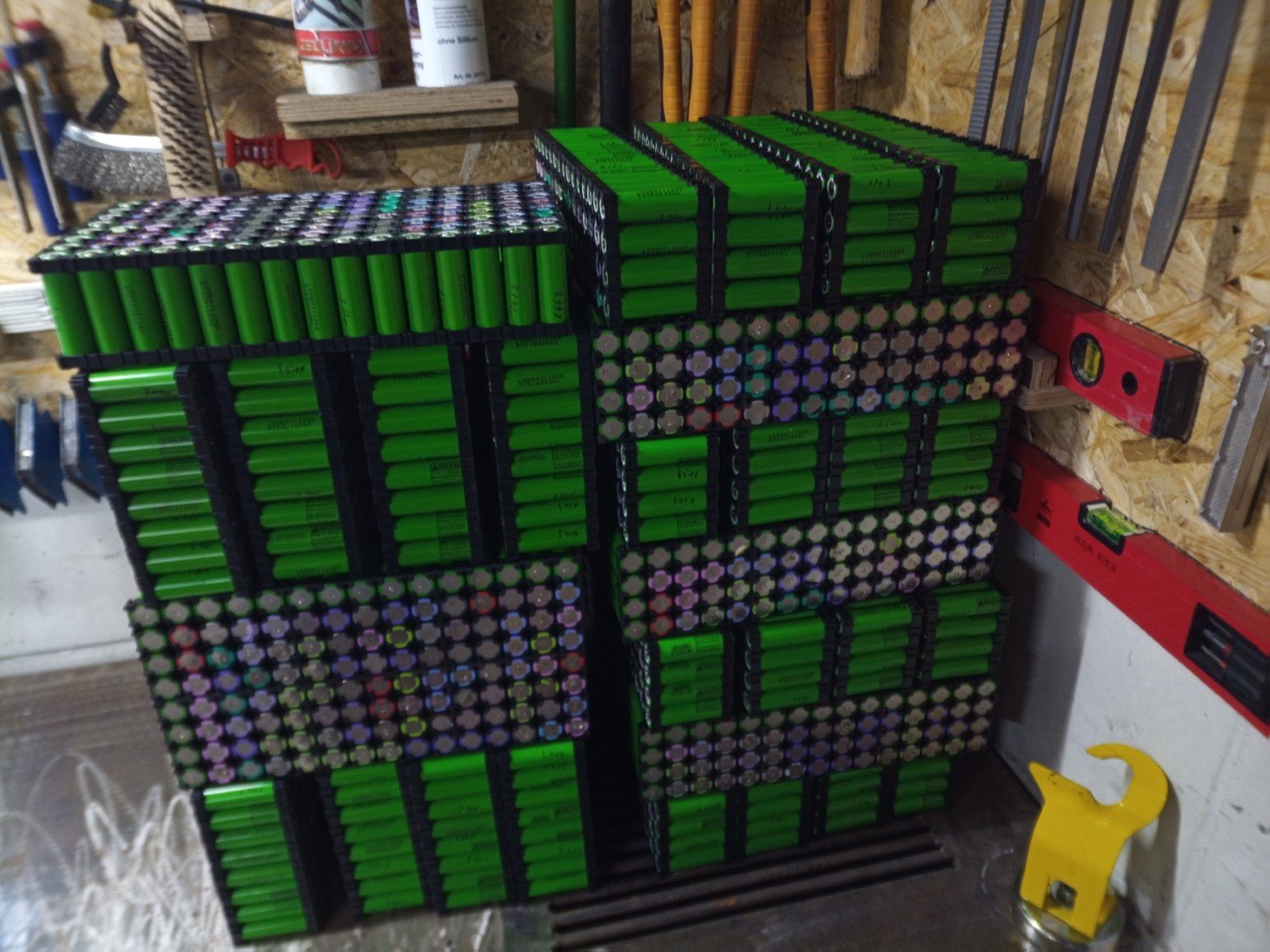

das sind die kleineren 60p Akkupacks



rechts die größeren 120p Packs









dann noch die Deckel obenauf klopfen



fertig vorbereitet zum Löten







dann bekomme ich bald Hilfe, um den riesigen und schweren Spind von der Garage ans Gartenhaus zu bewegen.

Doch zuerst mal Platz schaffen



das ganze Brennholz muss weg



Christian packt mit an

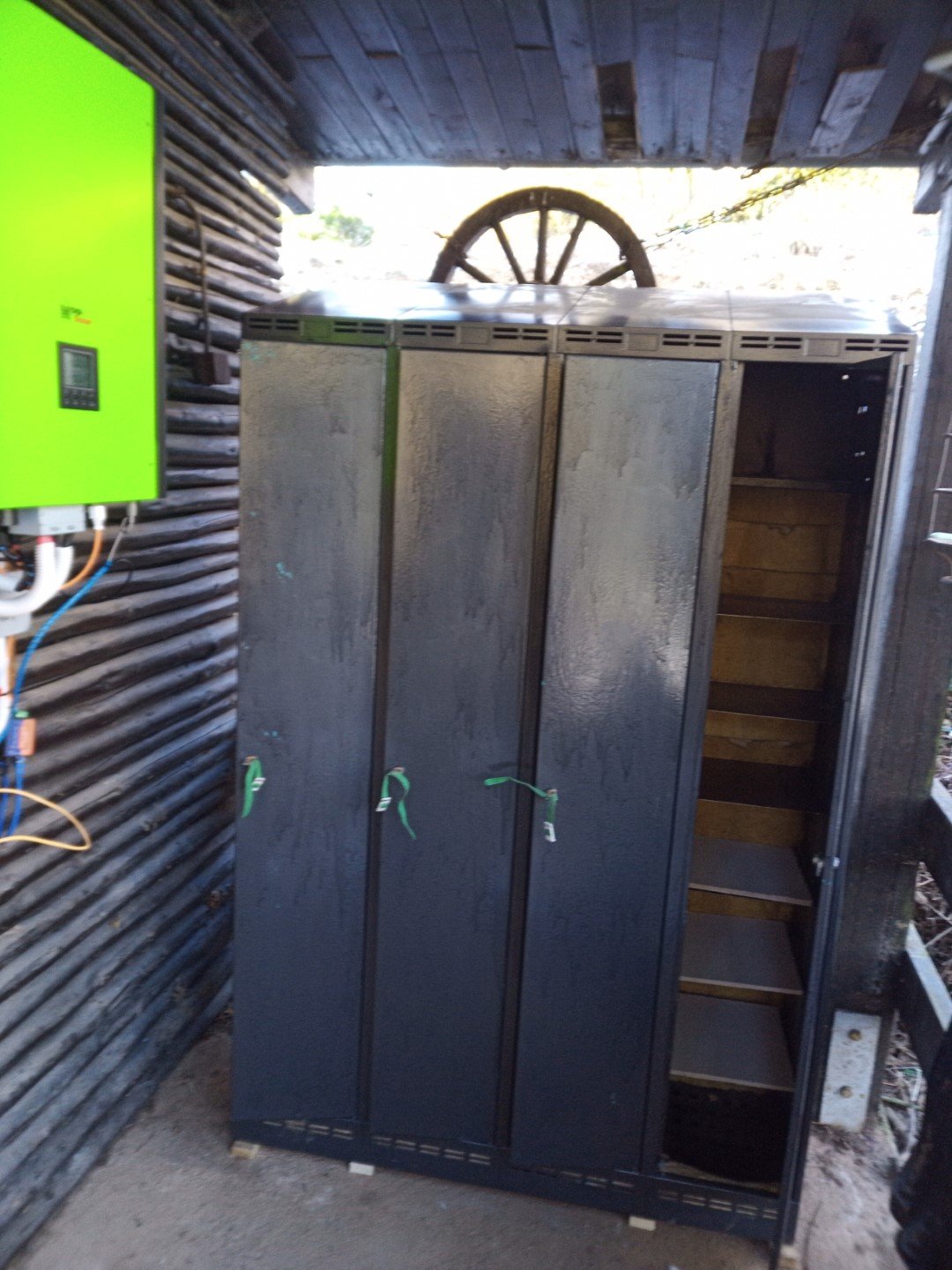

irgendwann ist es geschafft und das riesige Teil ist unversehrt unten am Gartenhaus



so kann er stehen bleiben



dann die ganzen Teile nacheinander runter karren. Alleine die Fermacell-Platten sind zwei volle Schubkarren

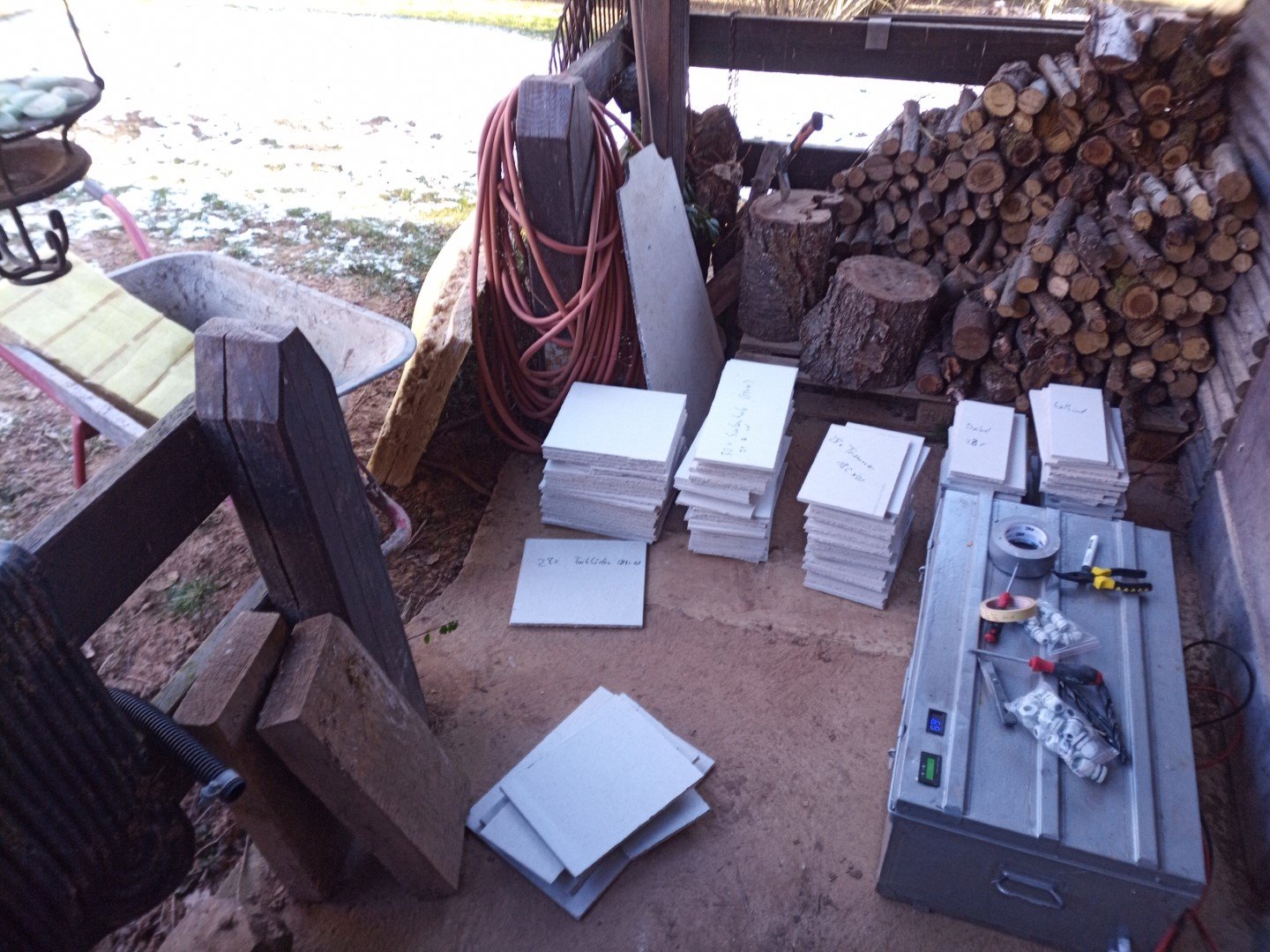

sortiert ausbreiten...

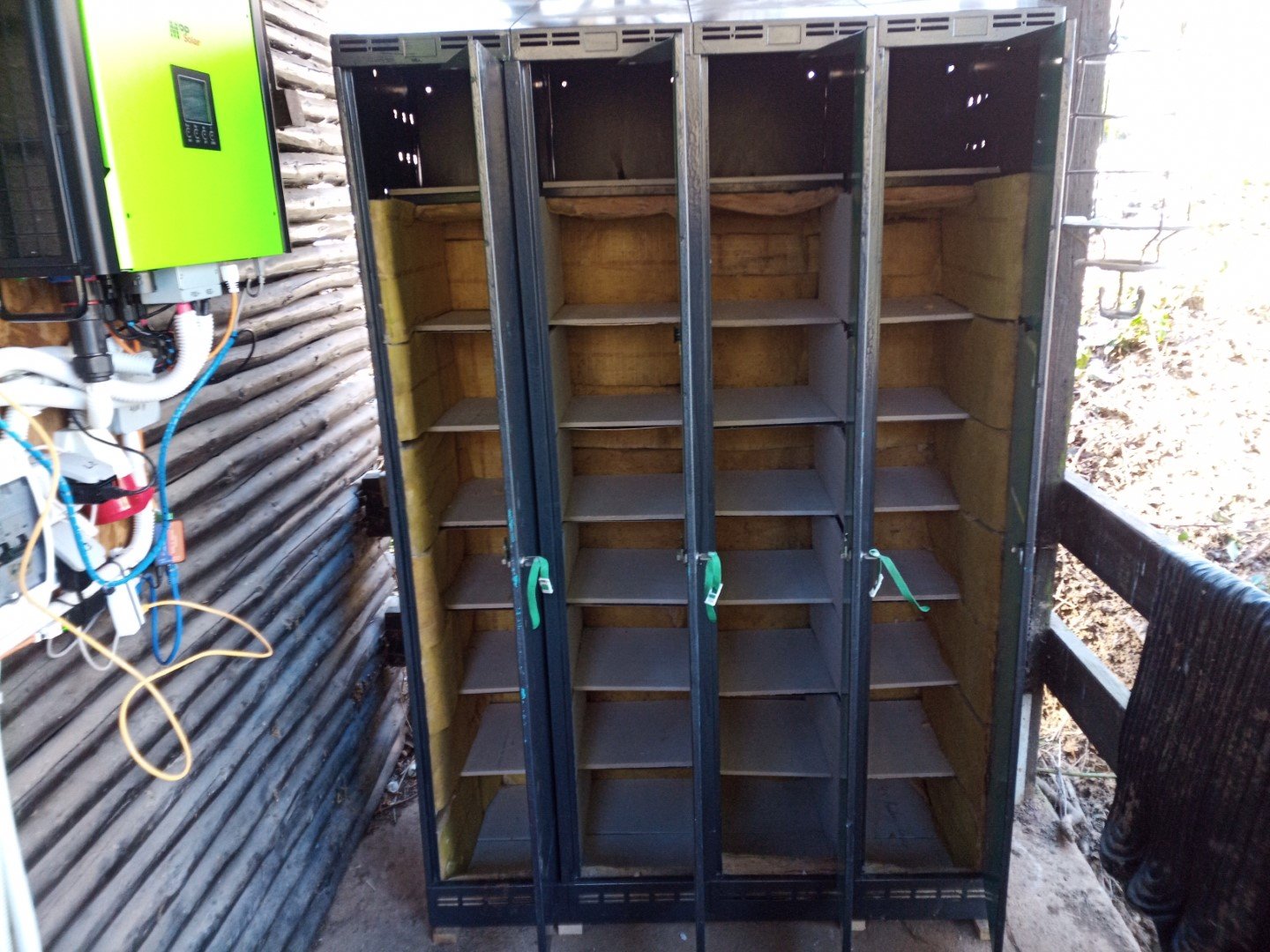

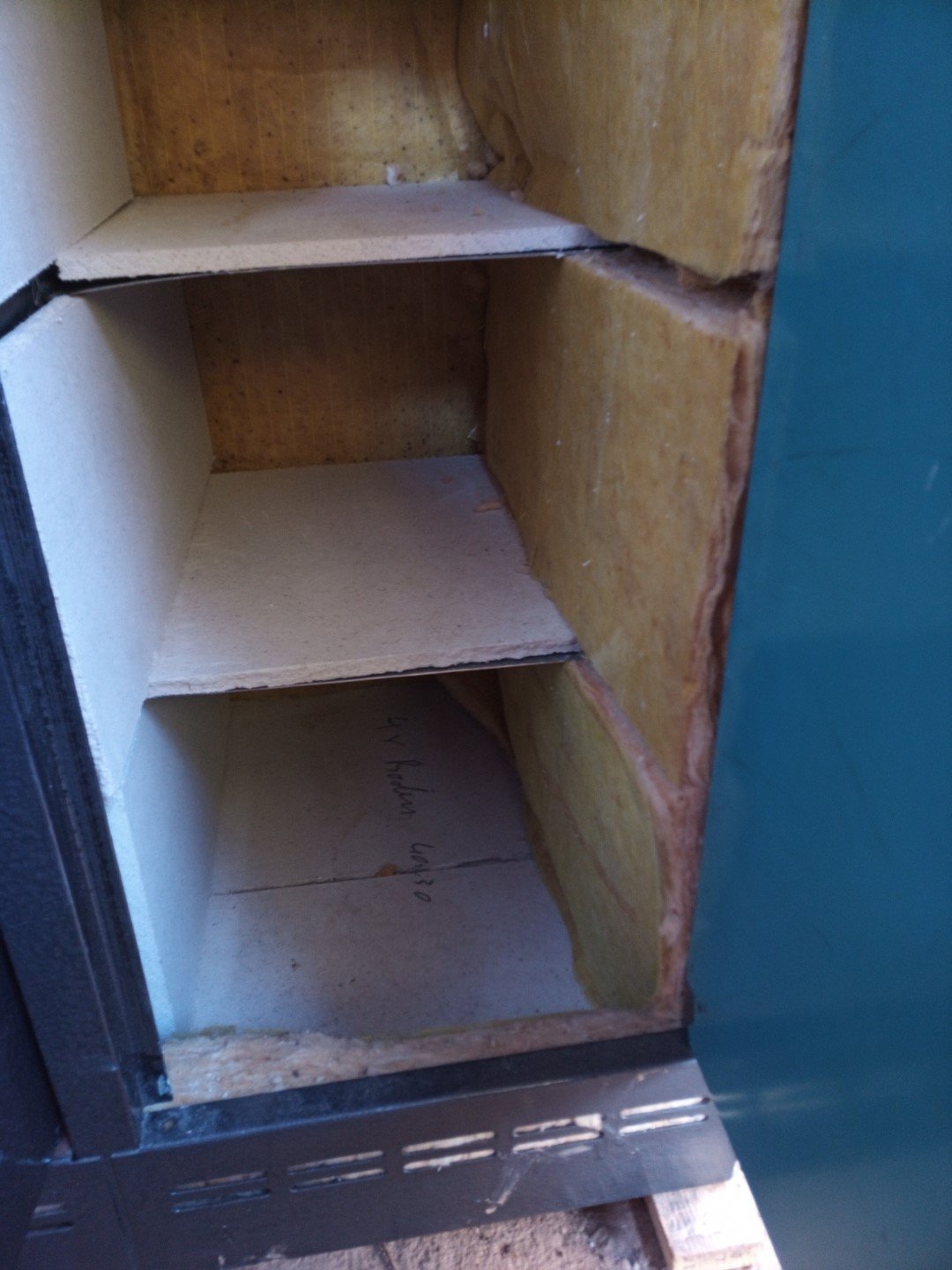

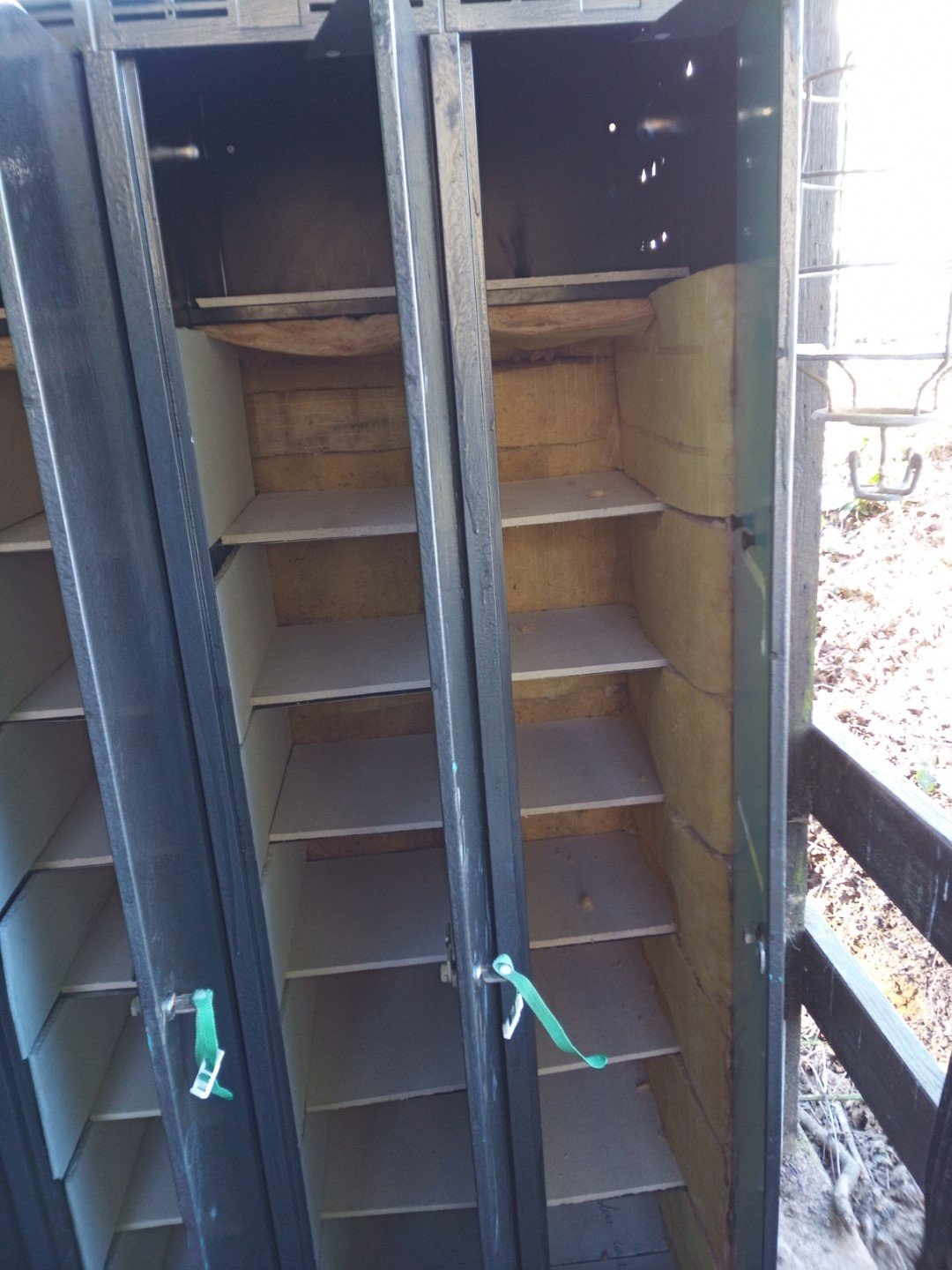

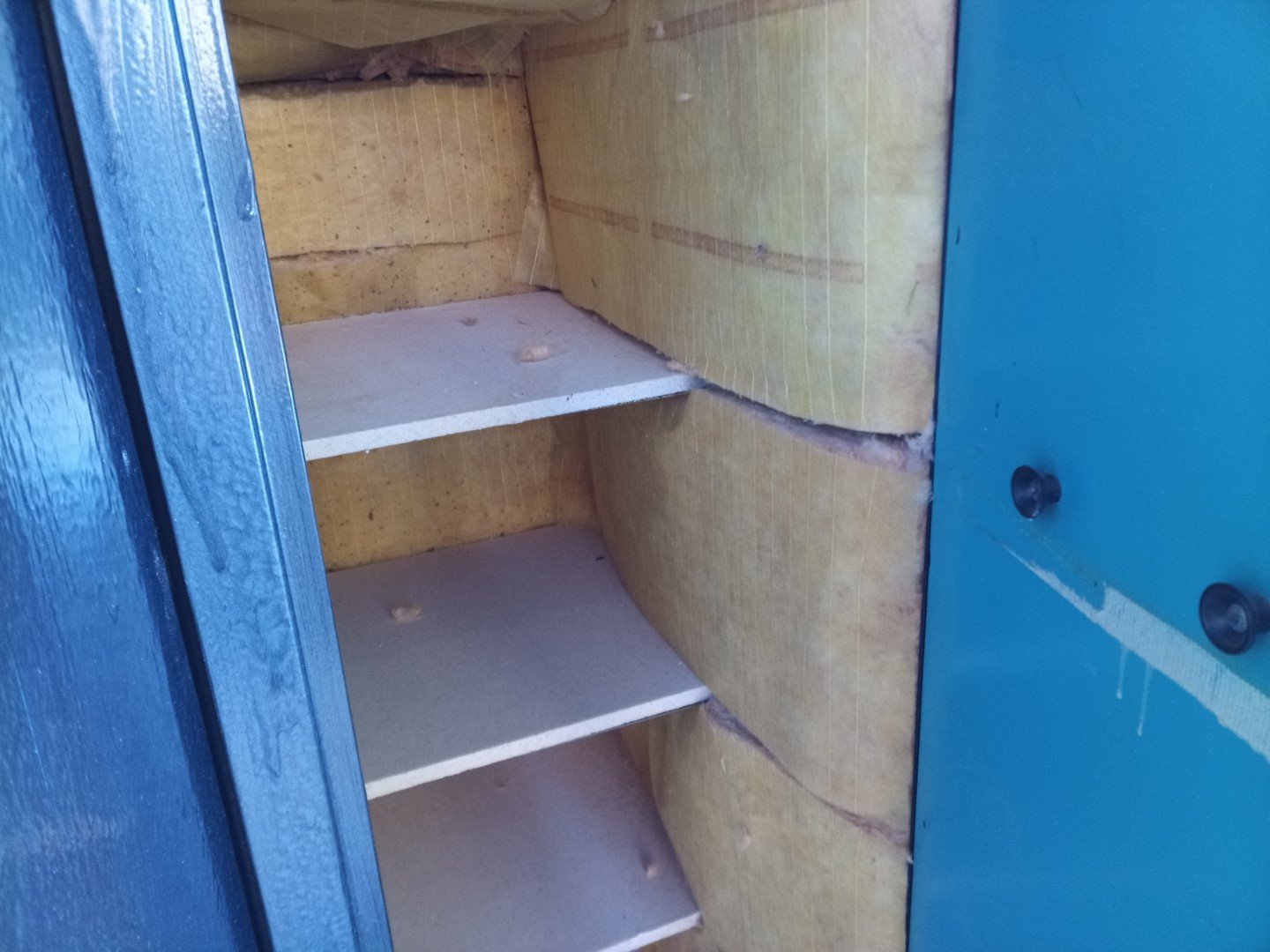

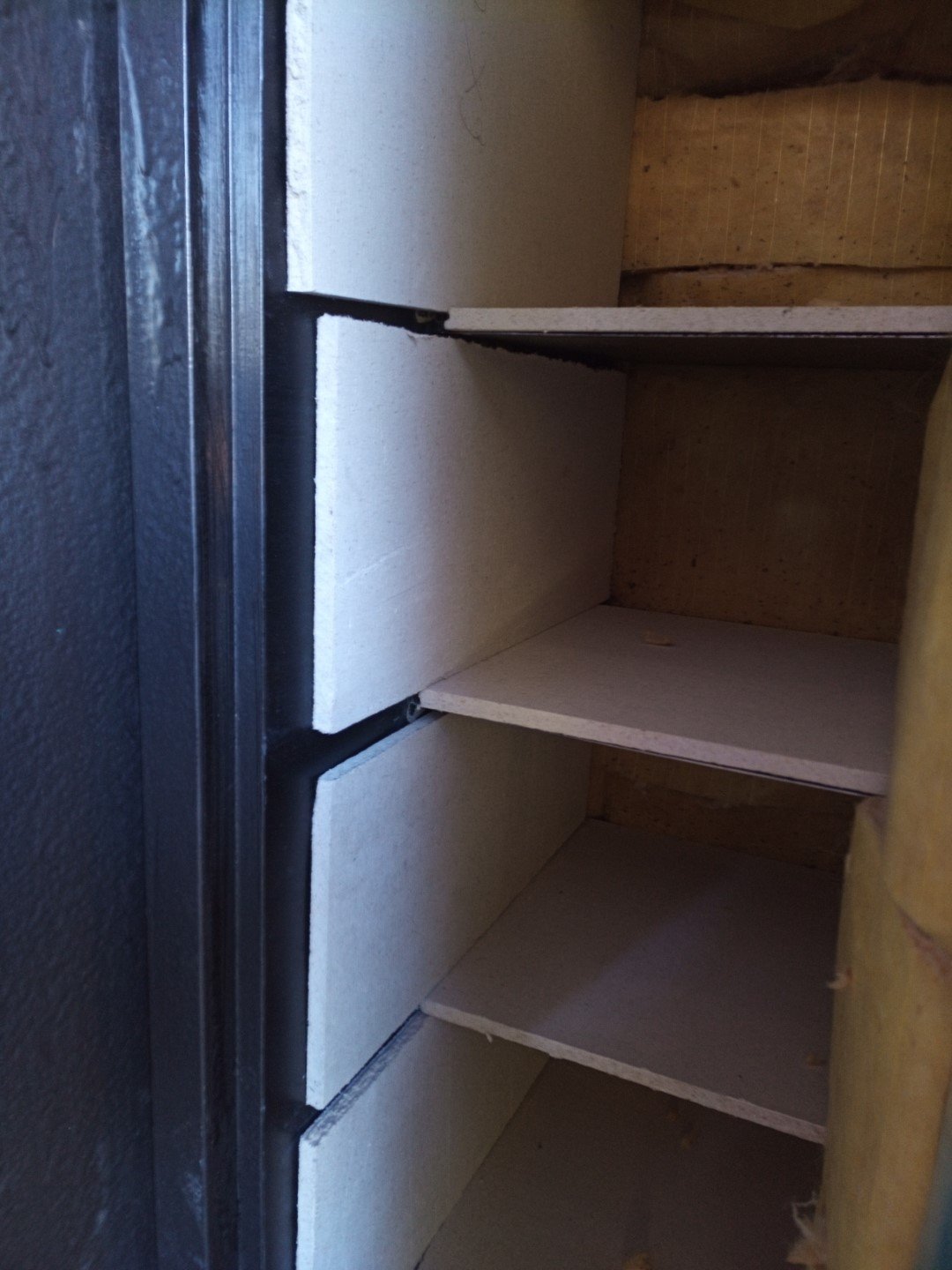

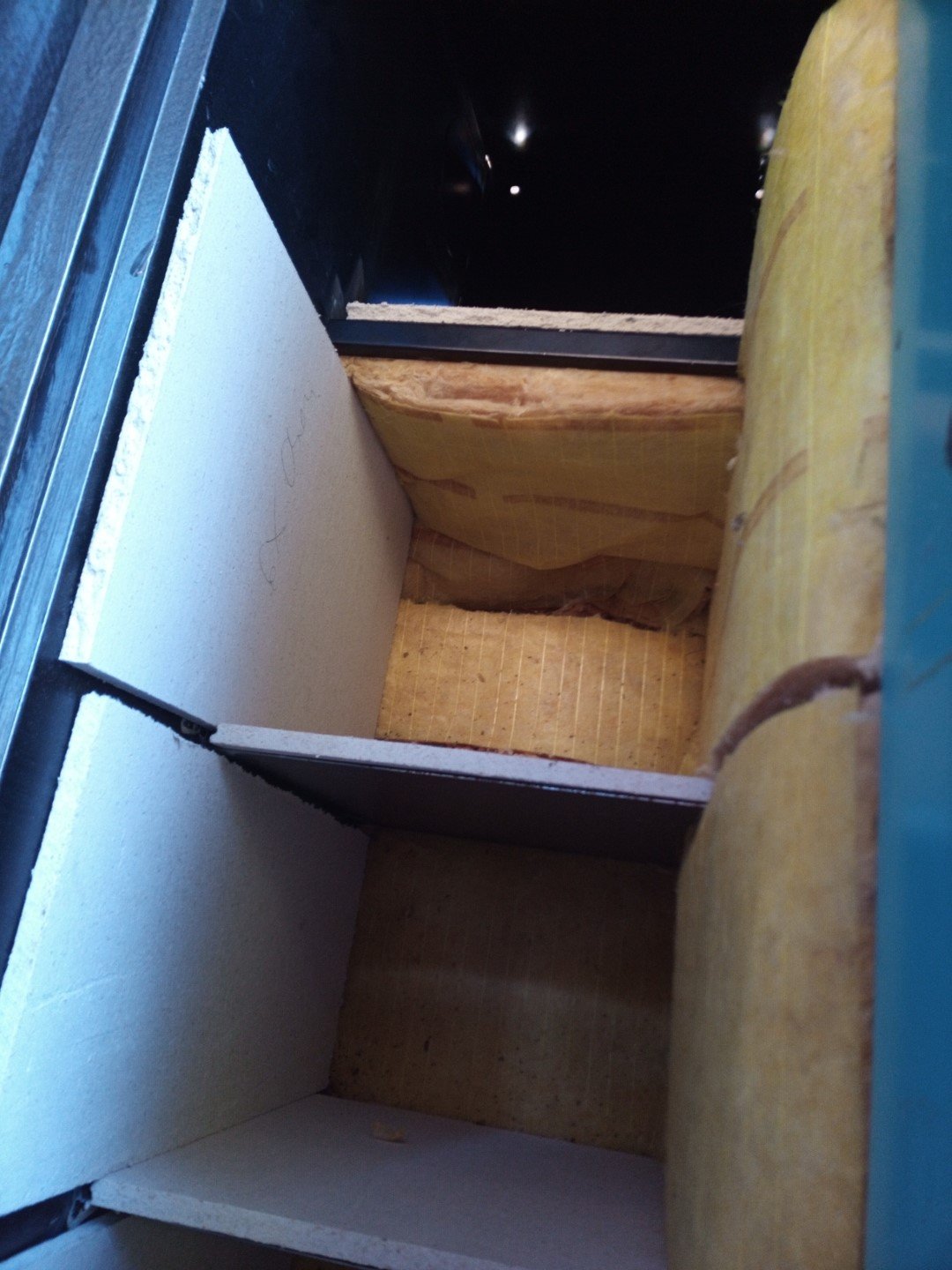

und dann die Fachböden und Seiten damit bestücken

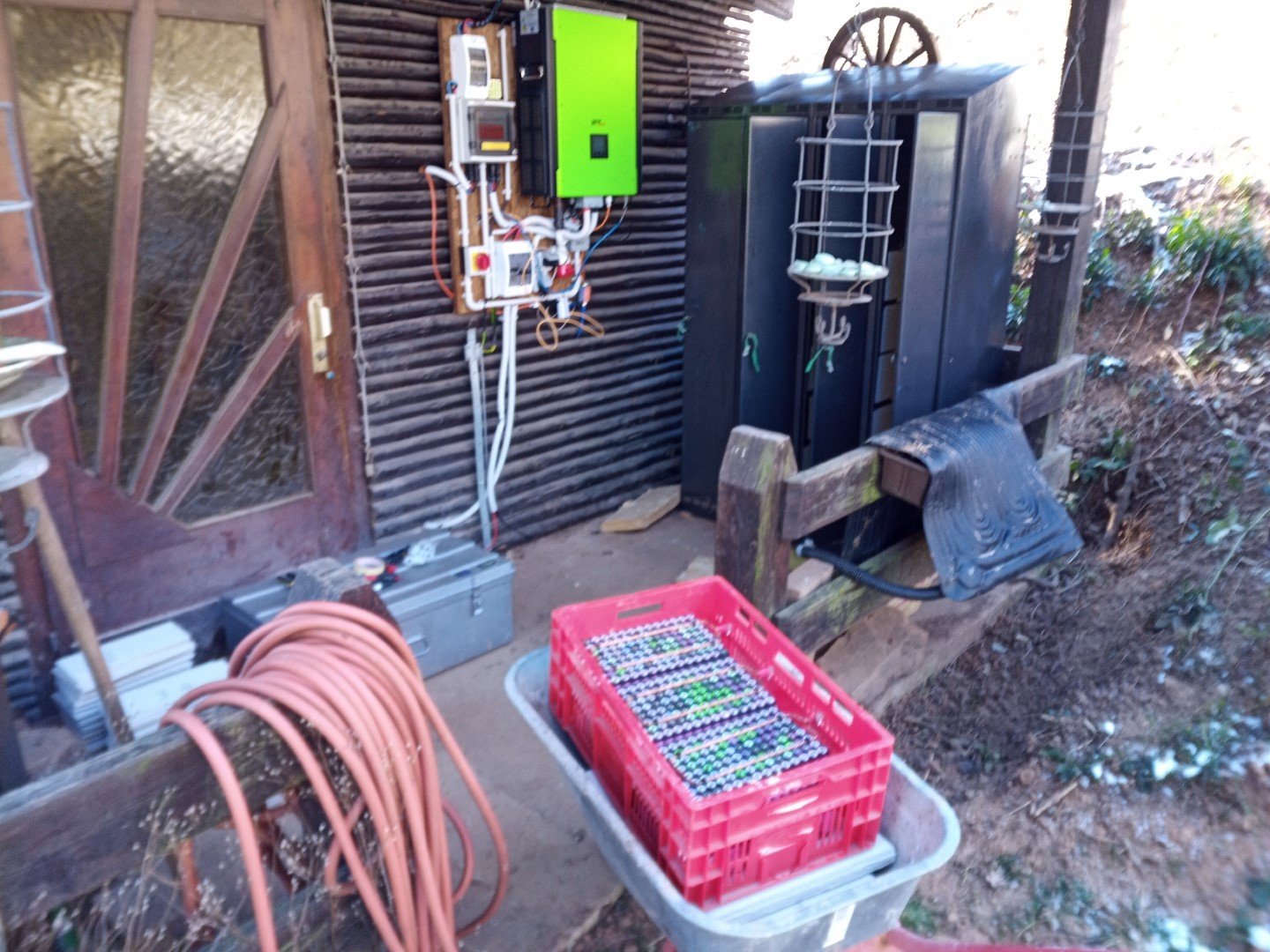

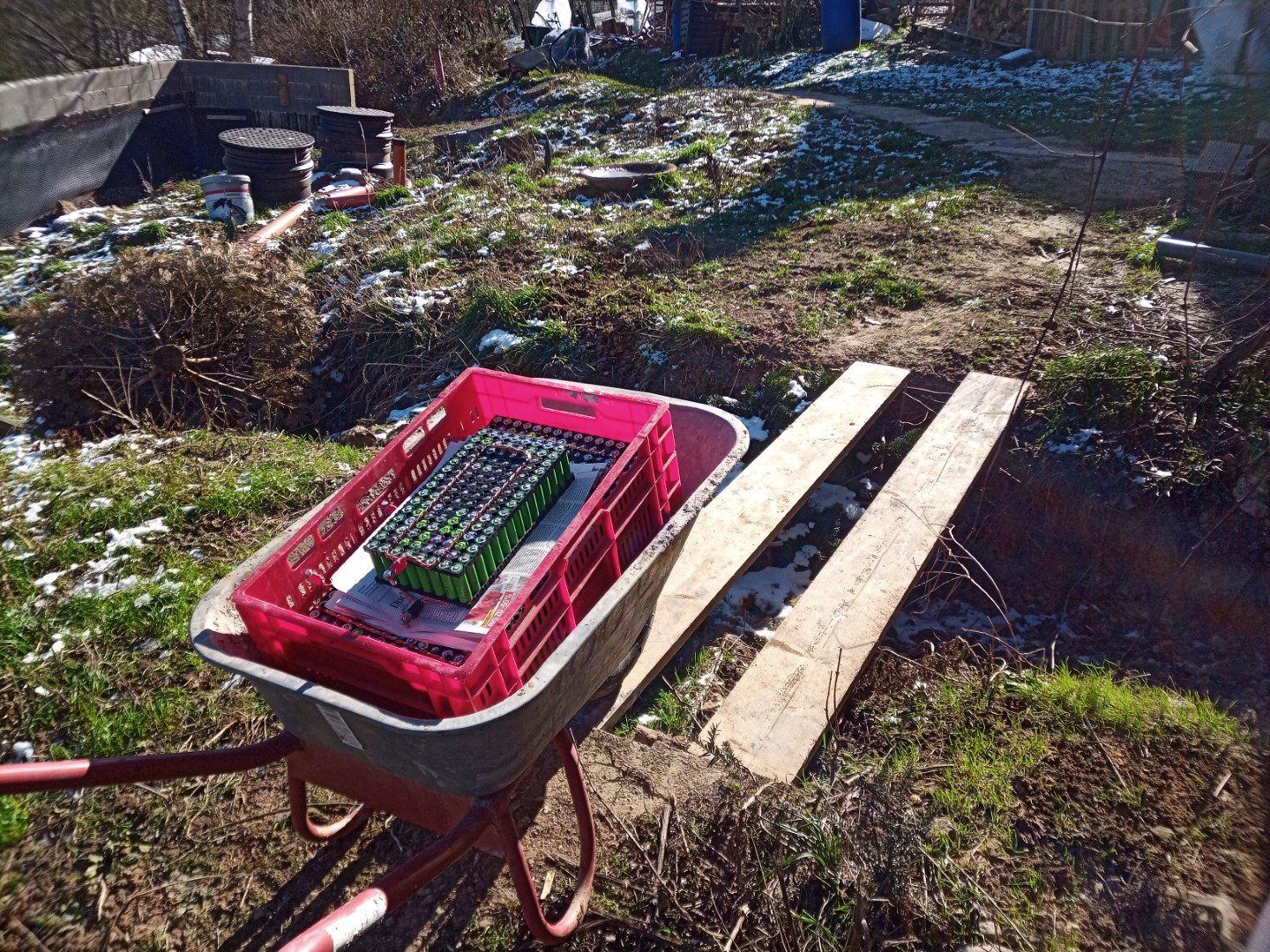

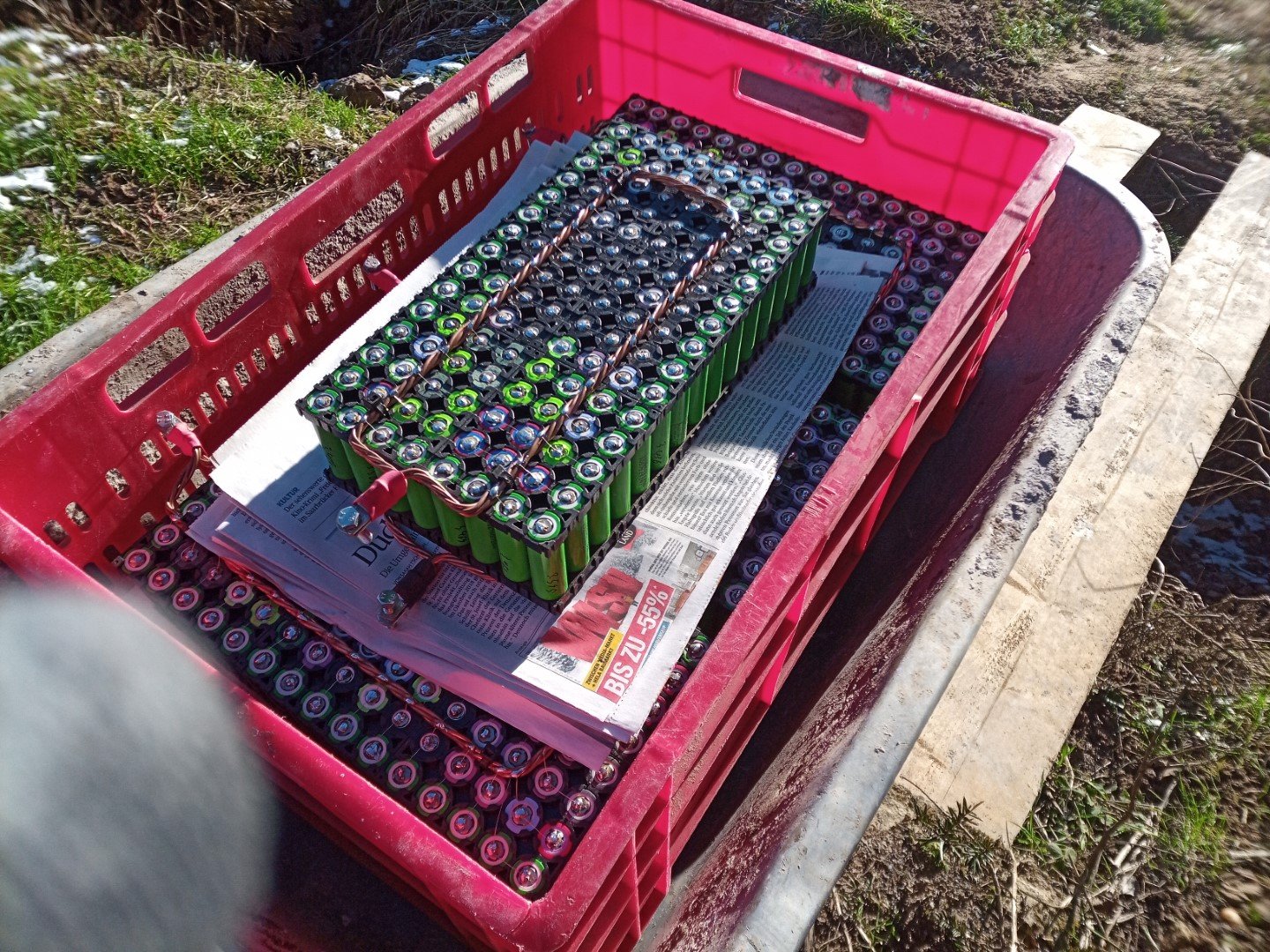

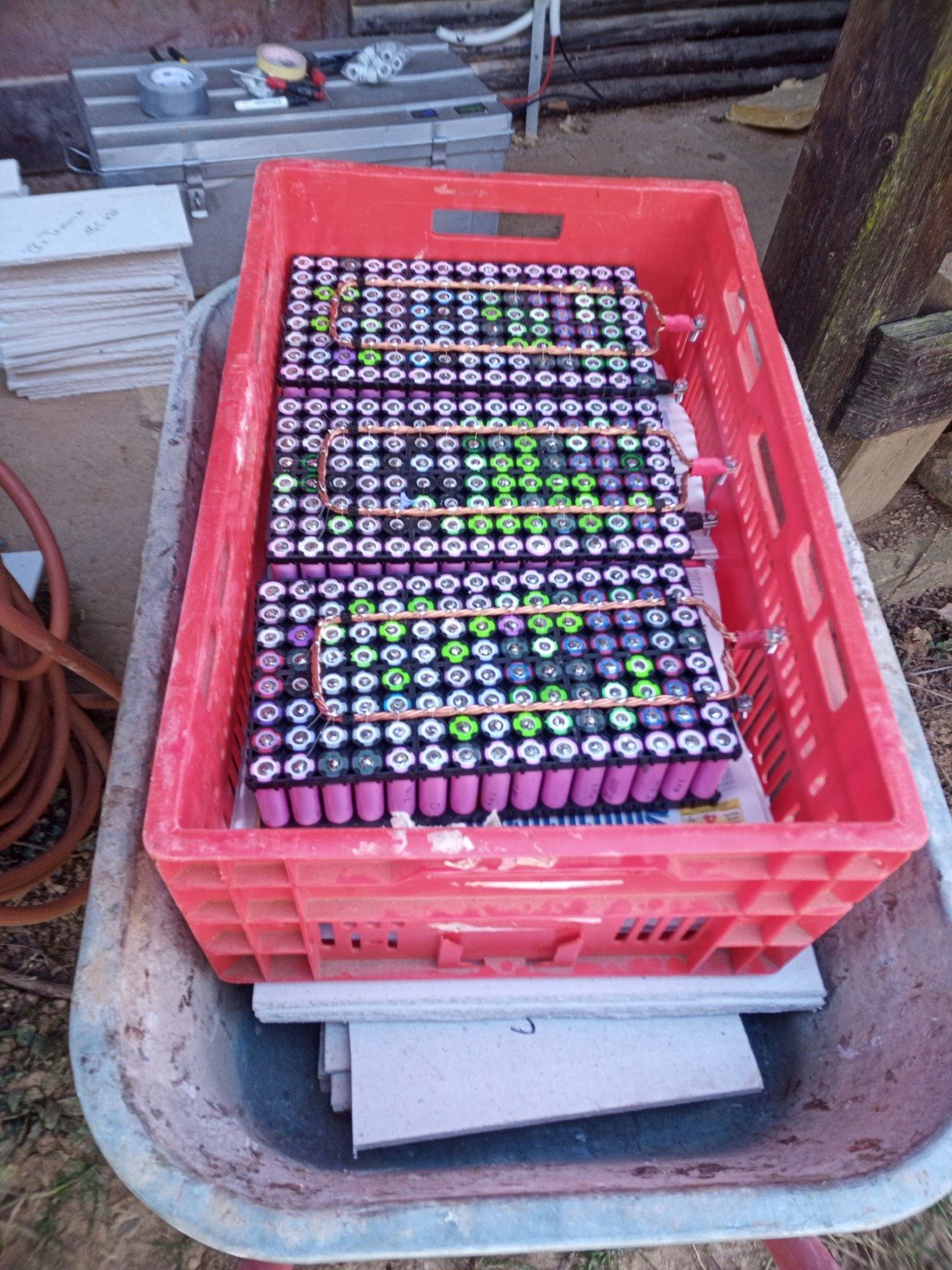

dann die Akkupacks runter schaffen ohne Unfall. Immer sechs Stück auf einmal = 30 KG und 6 KWh

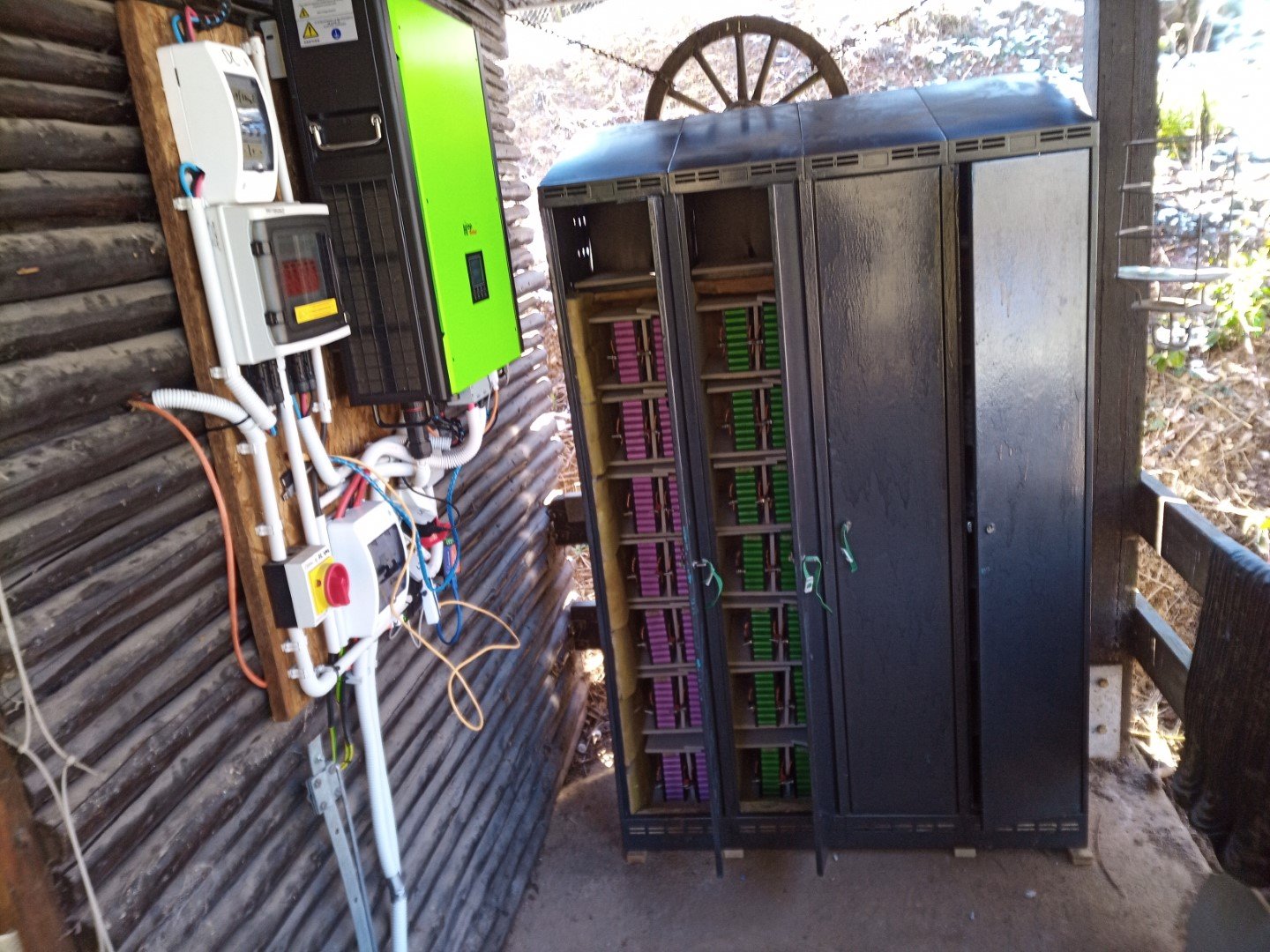

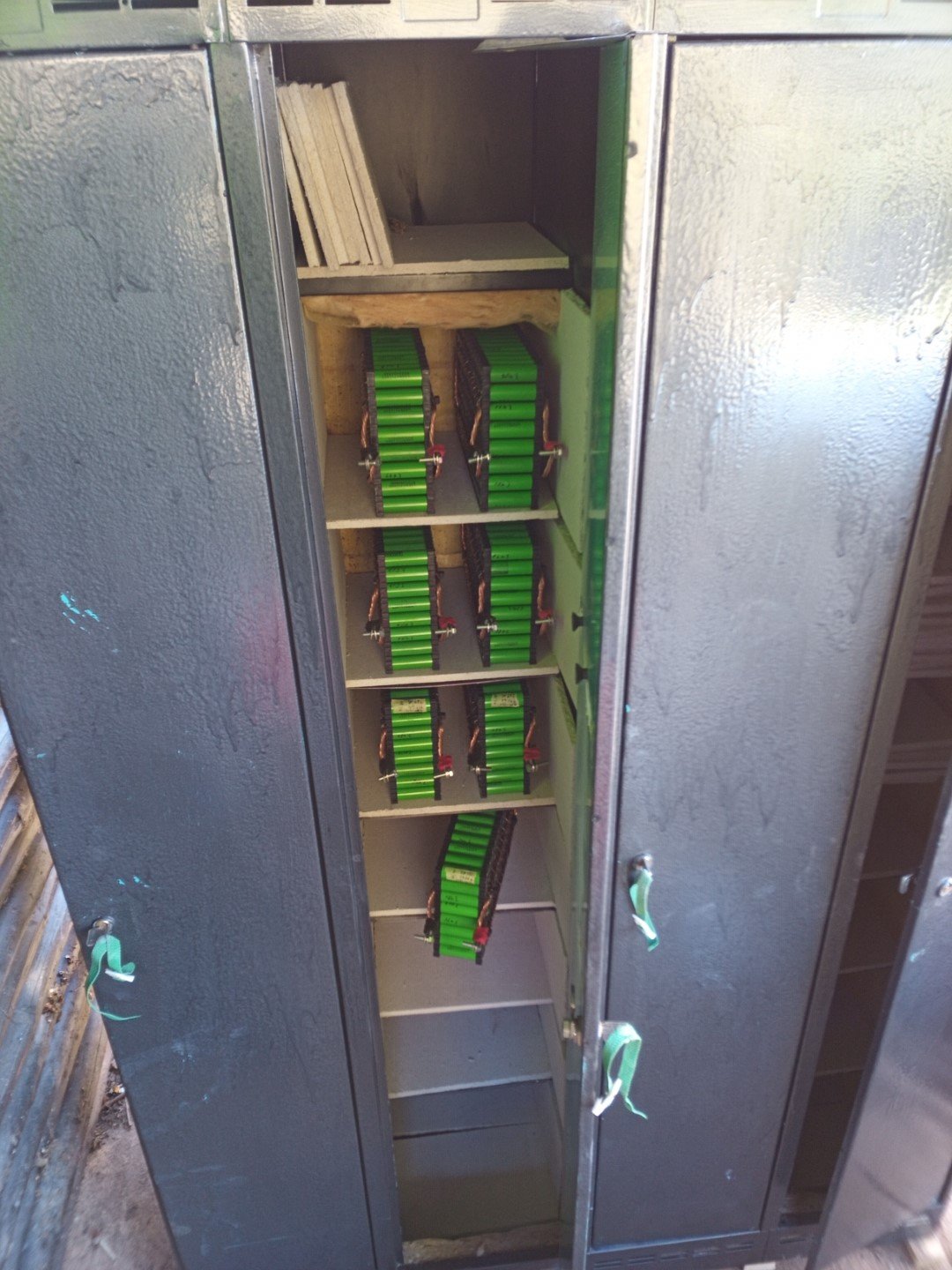

Bank Nr. 1 mit den ersten 14 Packs sist schonmal eingezogen

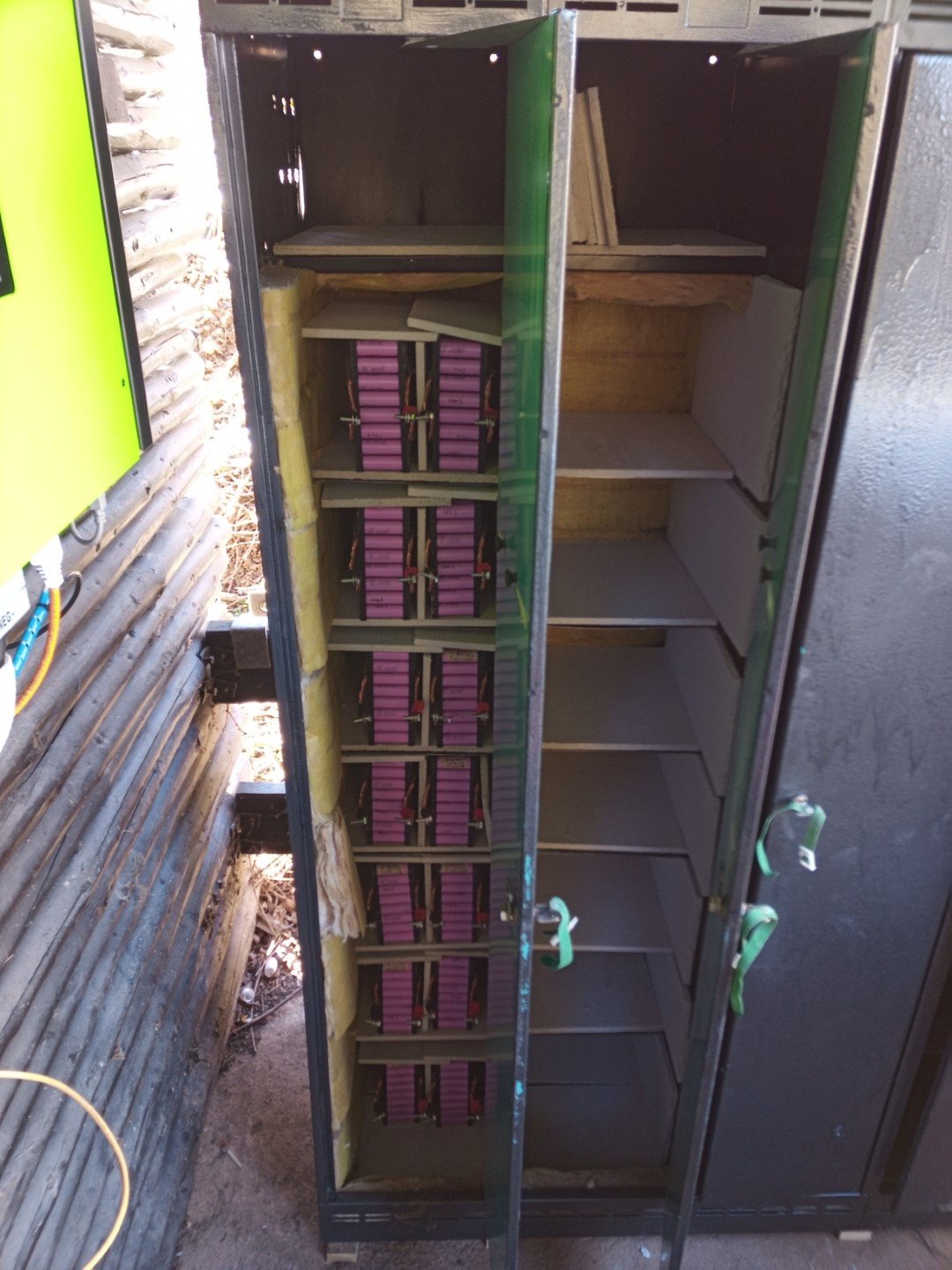

dann die nächsten 14 Stück







sitzen zumindest schonmal an Ort und Stelle



dann zwischendurch mal noch ein paar Bosch Powerpack eBike-Akkus, die ich diese Woche bekommen habe und die auf 0 Volt sind wieder ein wenig aufladen, damit sie ein paar Monate auf ihr Zerlegen warten können (dauerhaft auf 0 Volt zerstört LiIon Akkus)



das mache ich mit dem digitalen, einstellbaren DPS8005 welches man auch per App steuern kann



weiter geht's mit dem Zusammenbau der Akkupacks im Spind.

Da die großen 120p Packs mit dicken Kupfer-Busbars gebaut sind und ich diese nicht direkt miteinander verschrauben kann brauche ich gut leitfähige Abstandshalter



hier habe ich mir etas überlegt, und zwar nehme ich ein Kupferrohr mit 6,3mm Innendurchmesser als Verstärkung der M6 Schrauben zur Verbesserung der Leitfähigkeit



auf der Bandsäge in kleine 20mm Stückchen zersägen





mit der Rundfeile noch ein bischen entgraten



und fertig sieht das dann so aus







das ist der Stand von dieser Woche.



In der nächsten Woche folgt dann die Verkabelung
