Hier geht's zu den anderen Teilen:  Teil 1 - Teil 2 - Teil 3 - Teil 4 - Teil 5 - Teil 6



Und hier zum Einstieg ein Video, wie gerade so der Zwischenstand ist

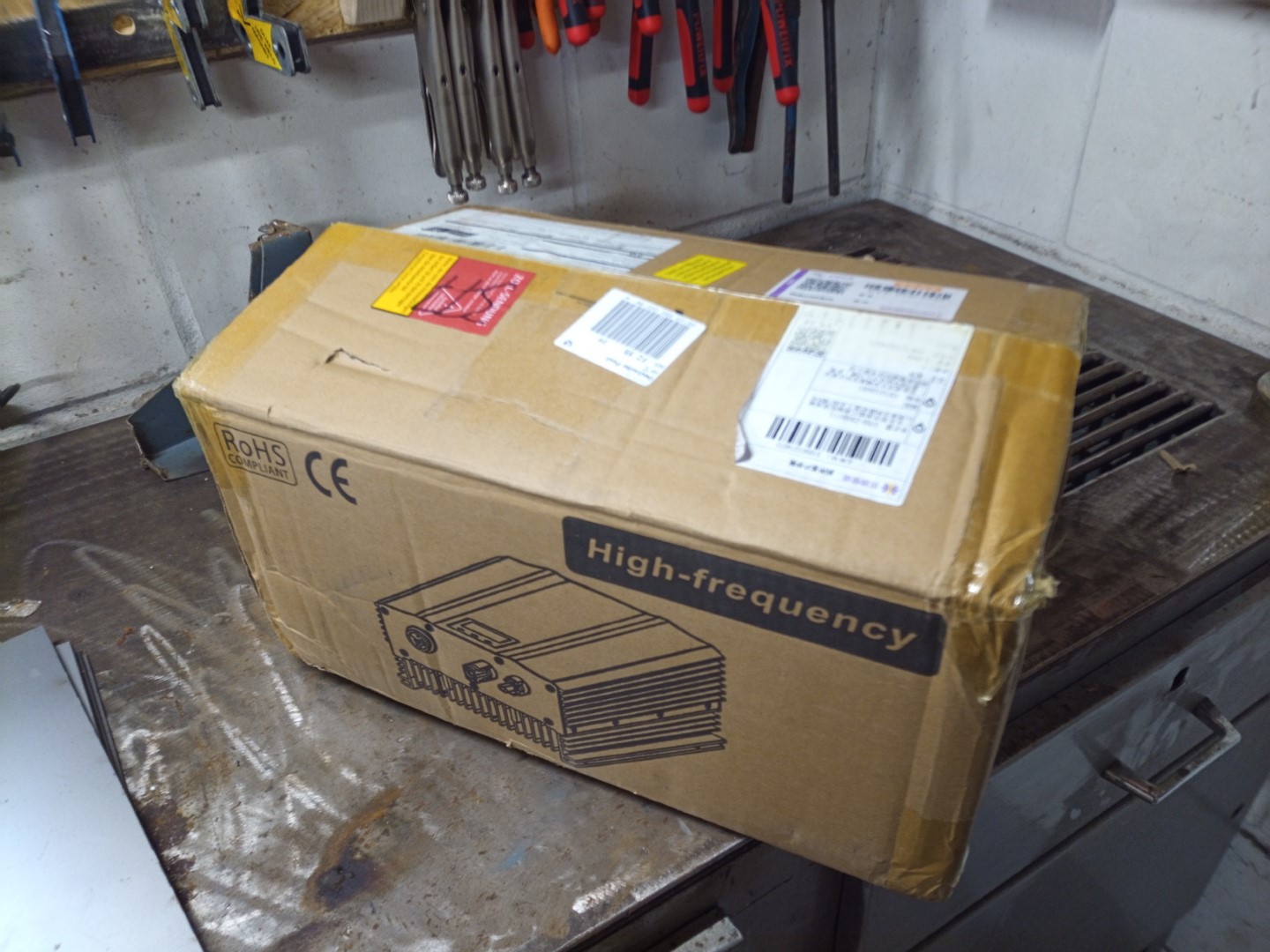

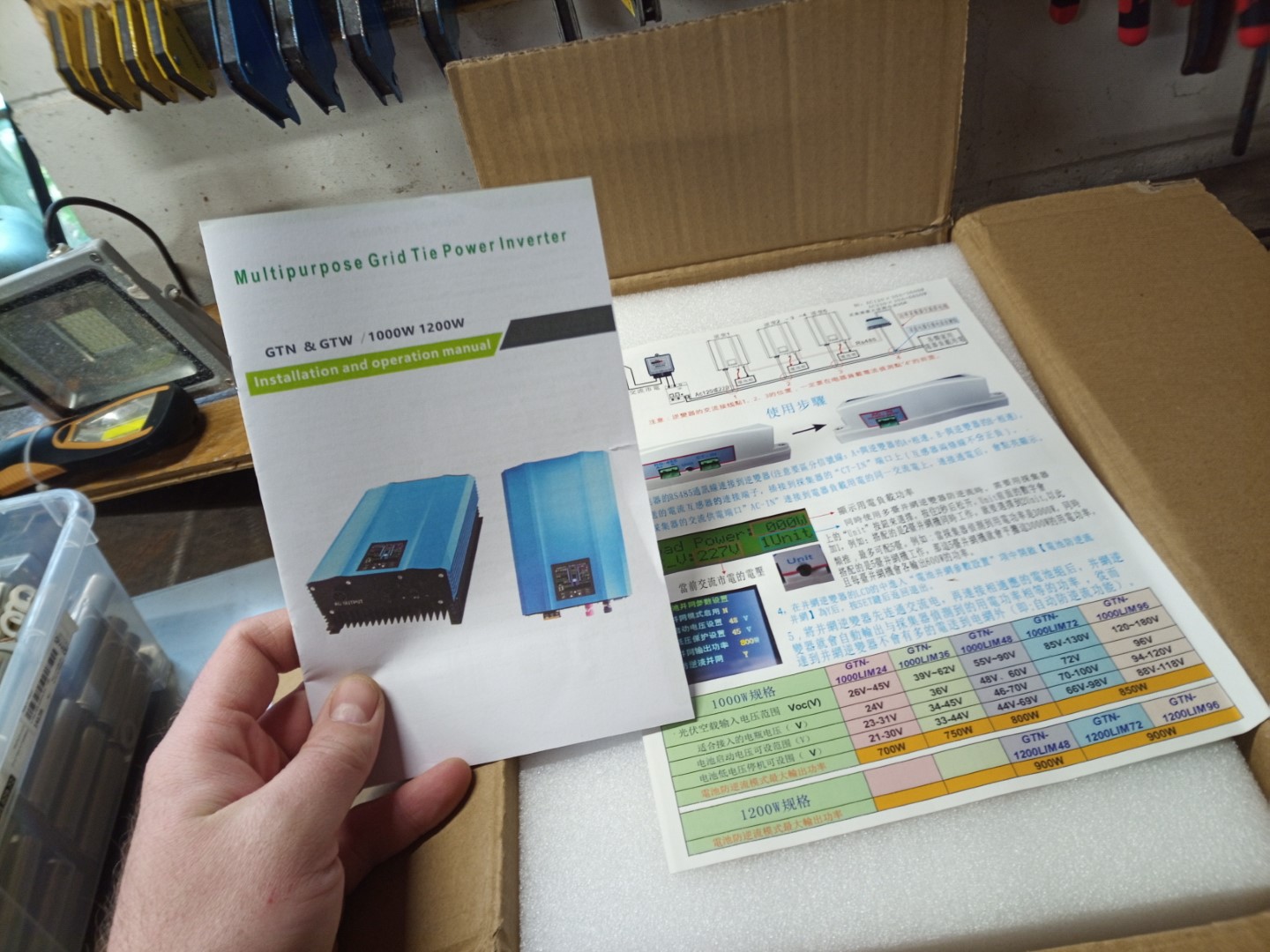

diese Woche gab es wieder einen kleinen Fortschritt: der lange erwartete Wechselrichter ist endlich angekommen

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



hier an der Powerwall für die Wallbox soll der noch hin.

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



vorbereitet ist ja schon alles, sodass er einfach parallel zu dem identischen Modell dazu geklemmt werden kann

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



die beiden WR bringen zusammen dann 1.800W Ladeleistung

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



dier beiden MPPT Laderegler bringen beide zusammen max. 60A Ladeleistung in den Akku rein

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



fertig. Nunja, bis auf die PV-Module... Da fehlt es zZ noch an dem nötigen Kleingeld und gutem Wetter

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie

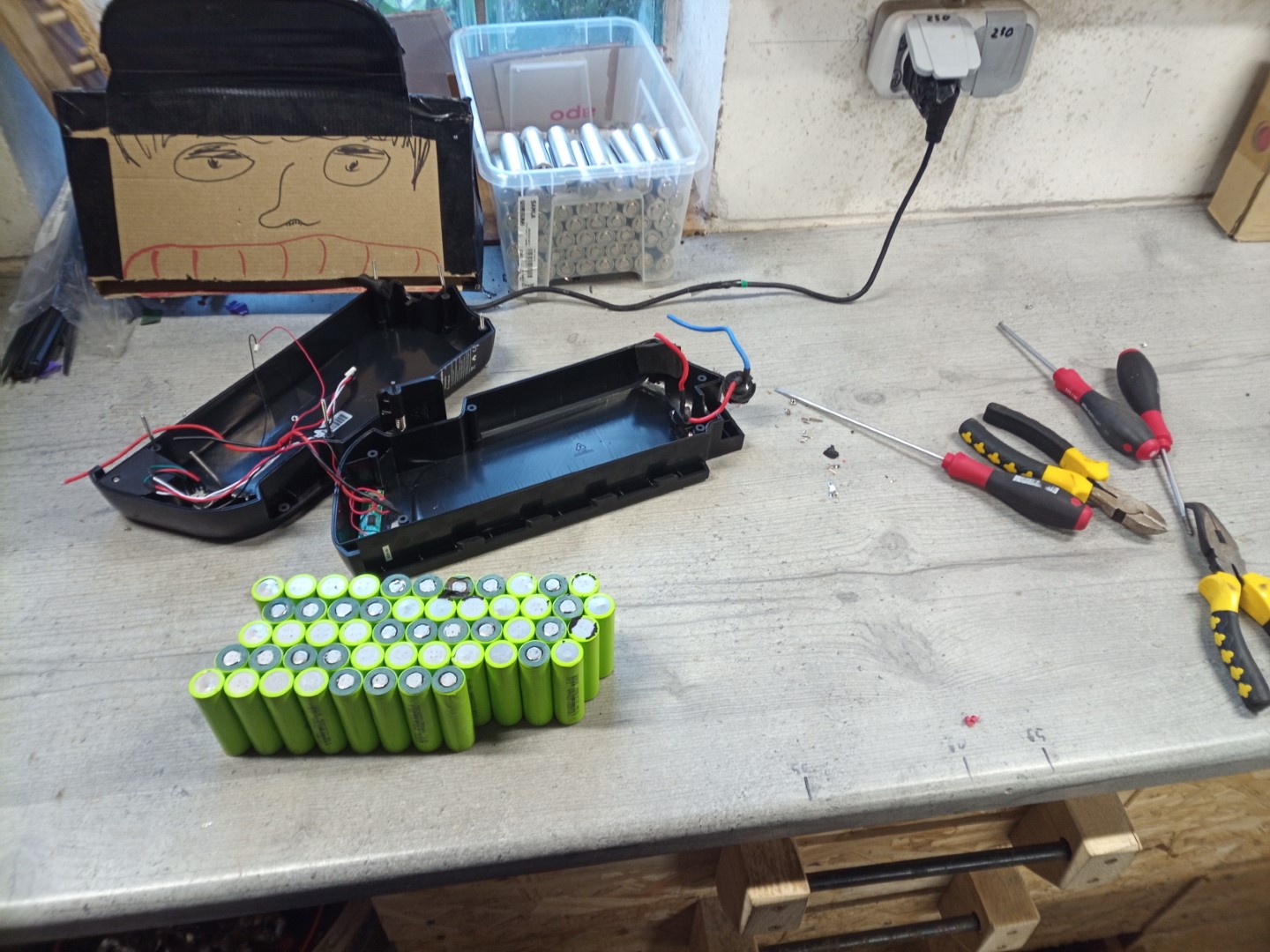

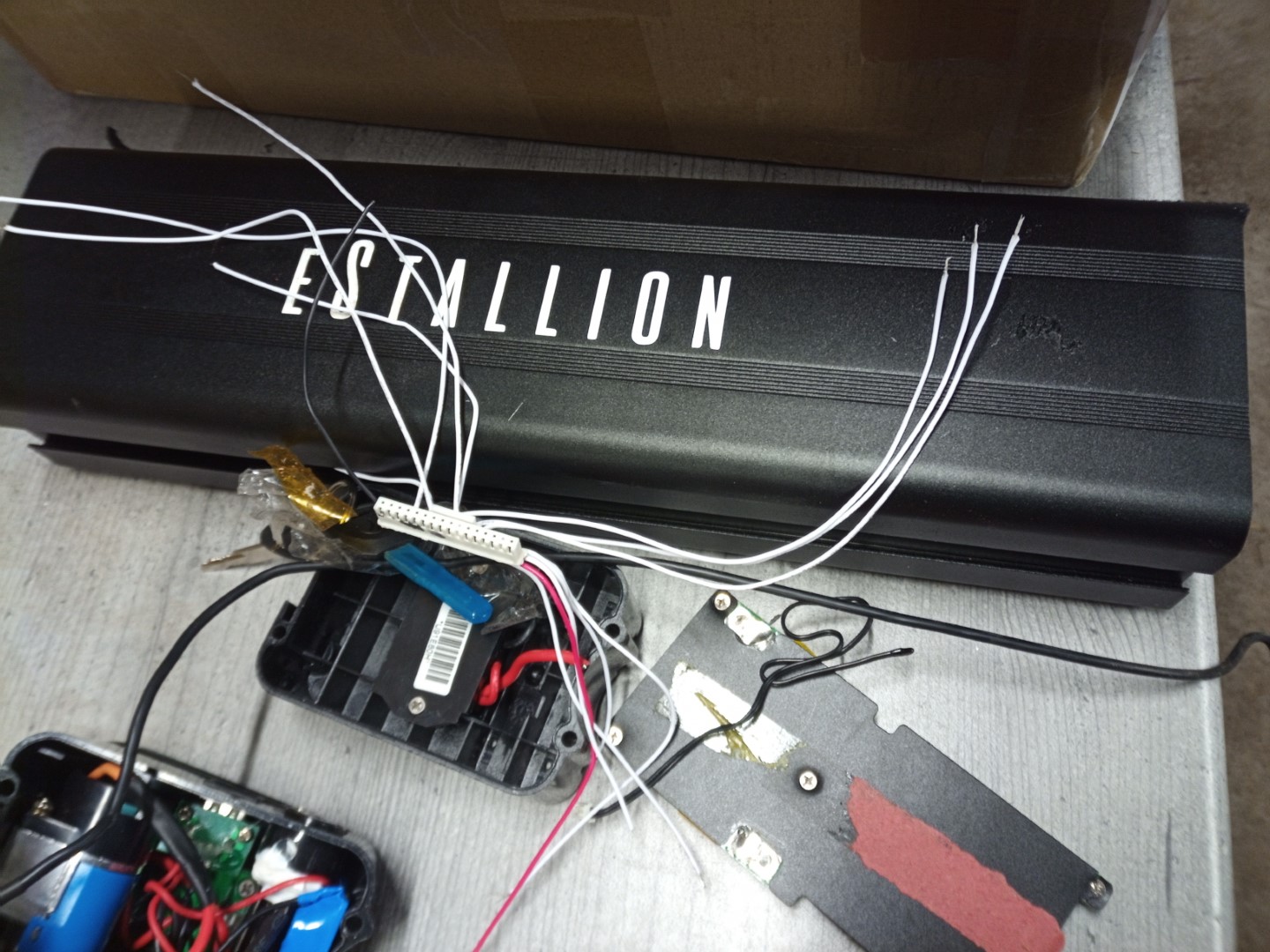

dann zwischendurch die letzten eBike Akkus zerlegt

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



Tipp:  eBike Akku zerlegen

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie

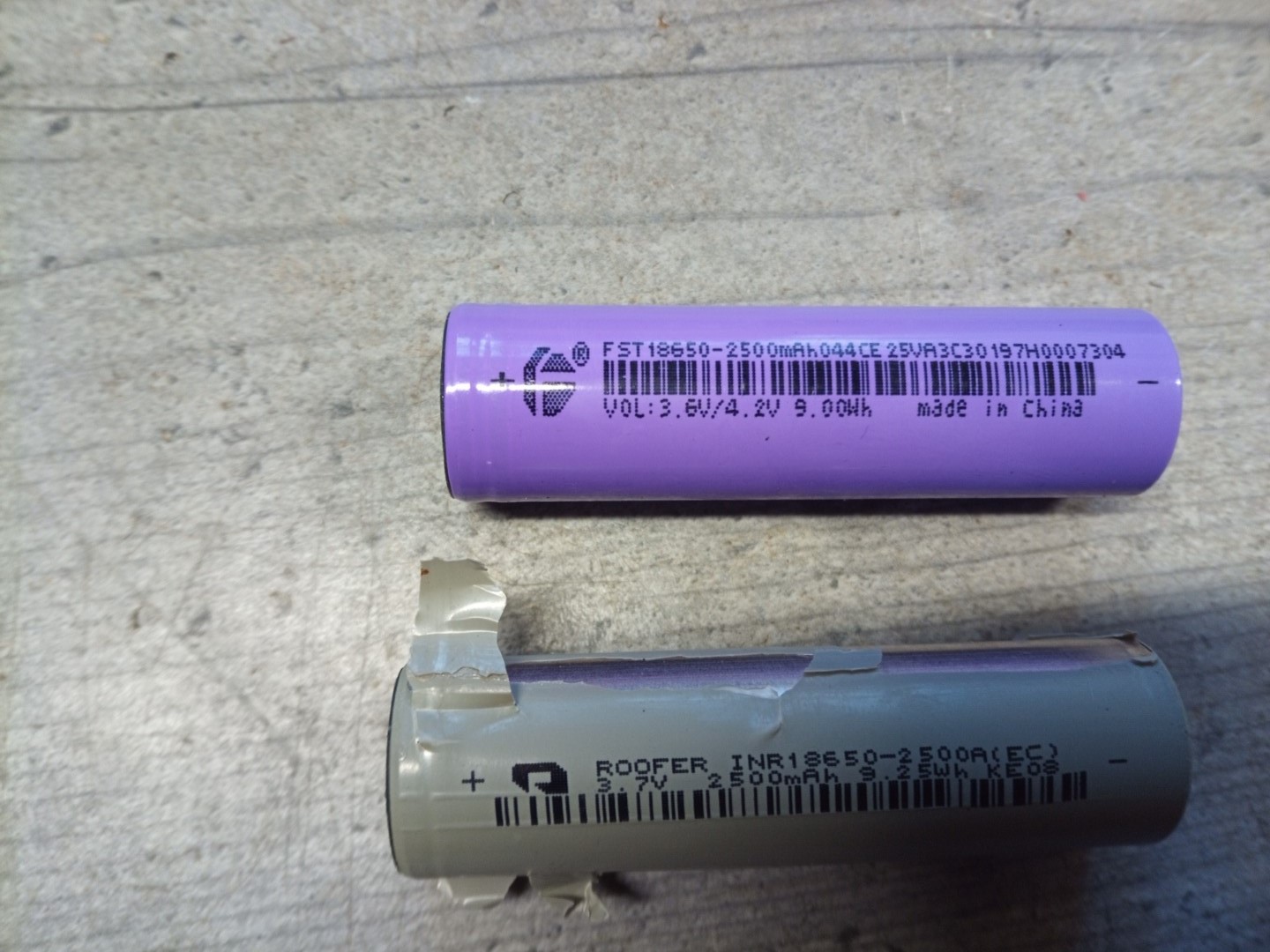

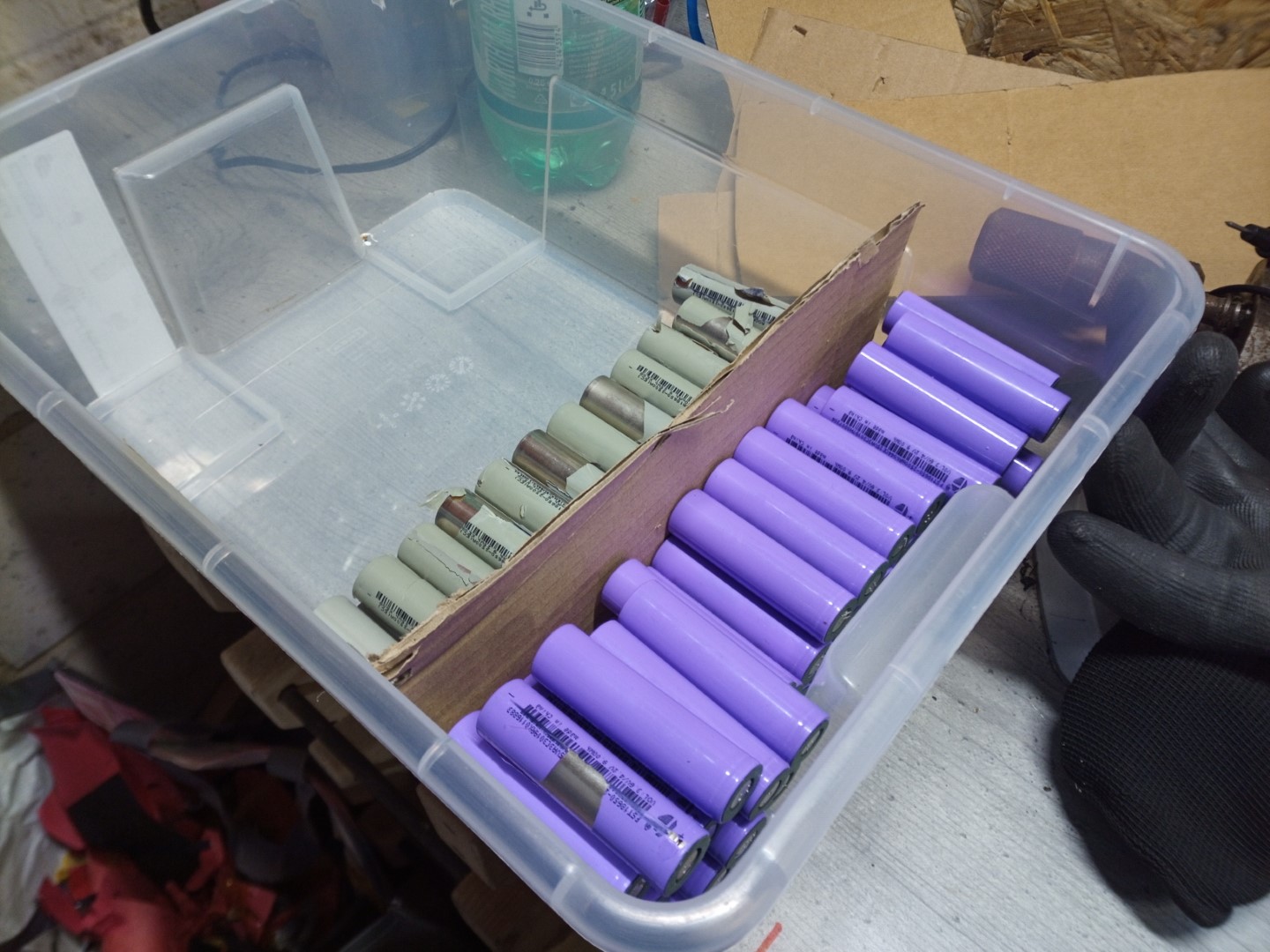

ausschließlich chinesische Zellen wie FST, BAK oder komplett noname

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie

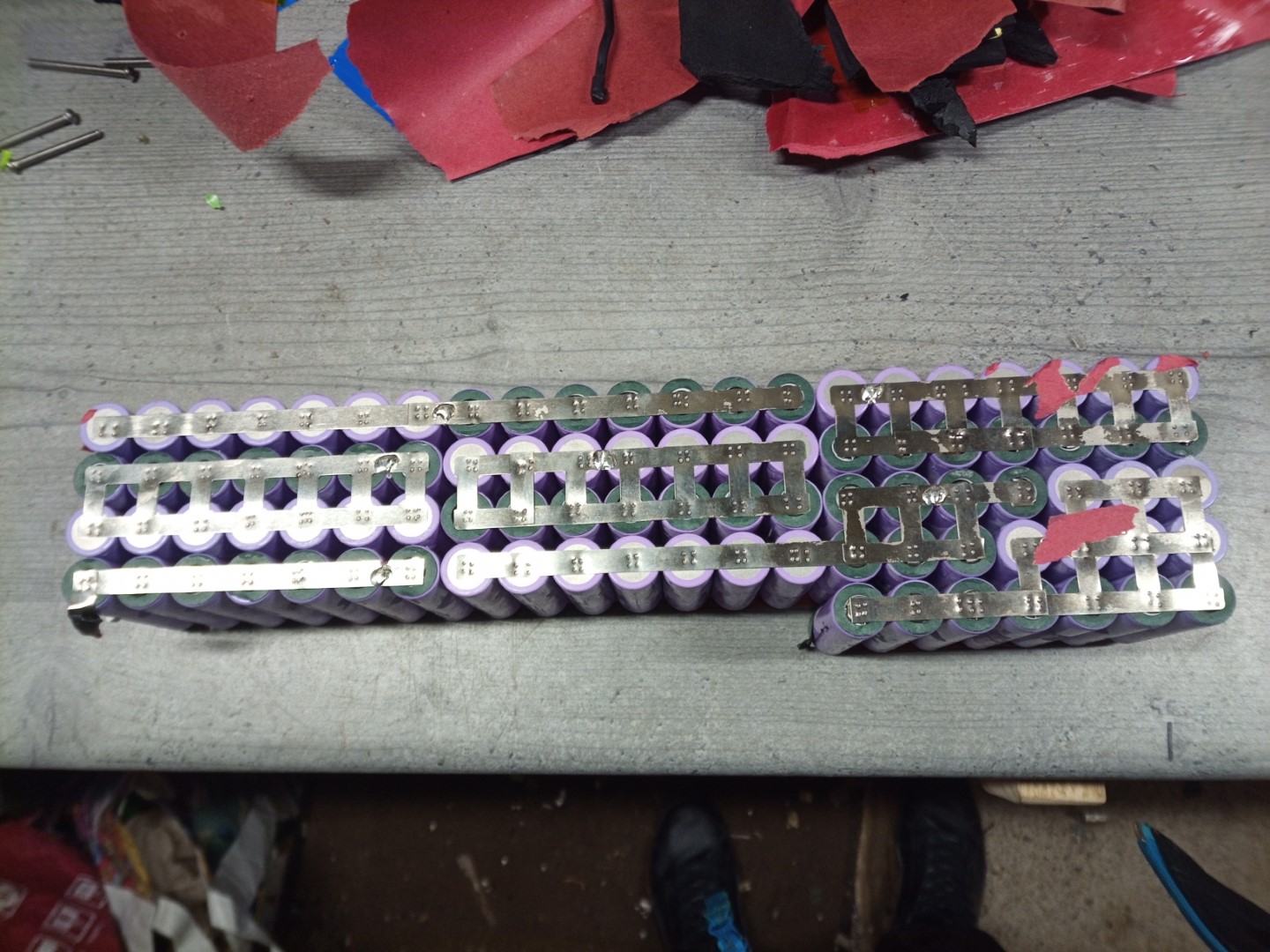

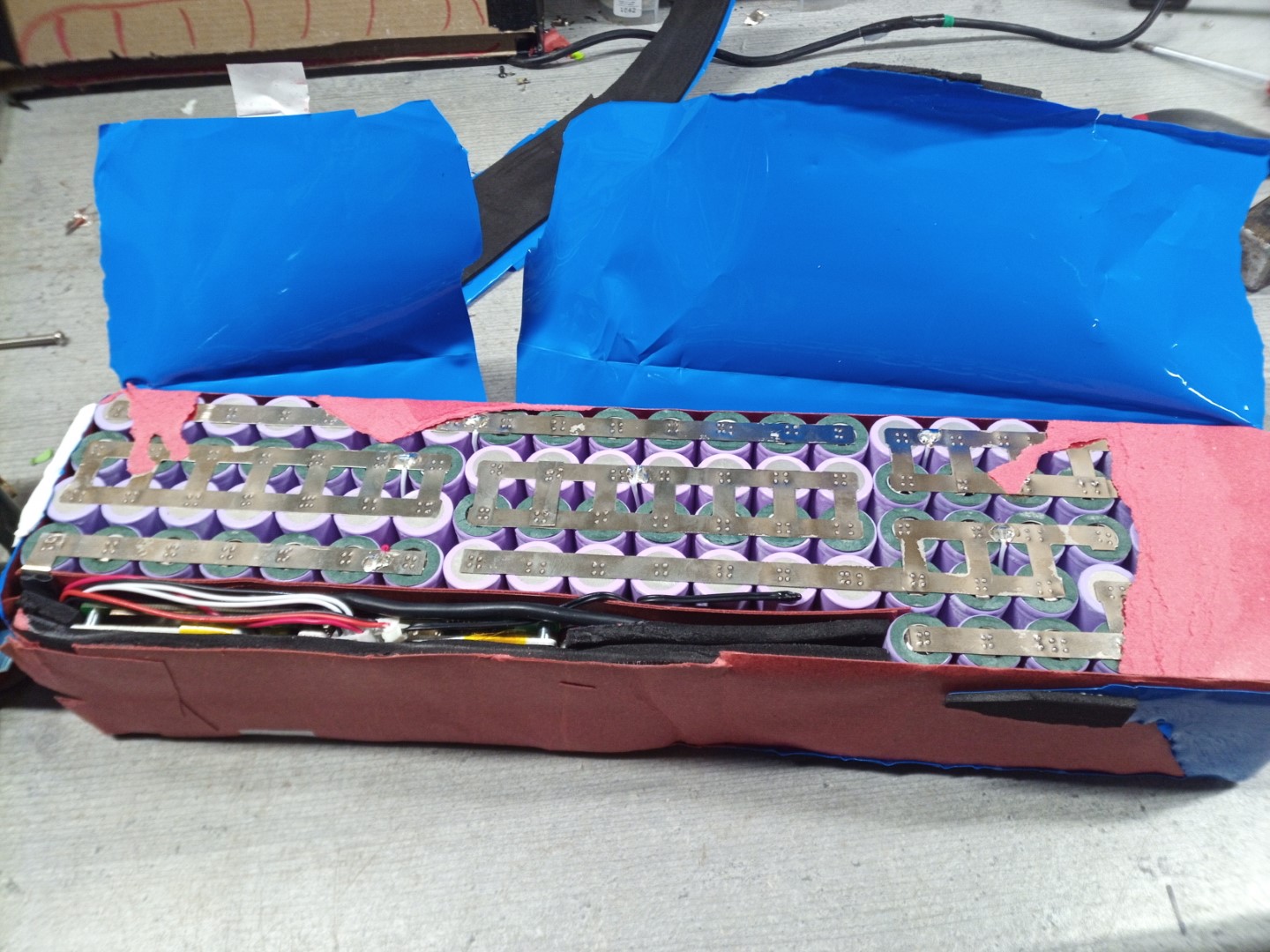

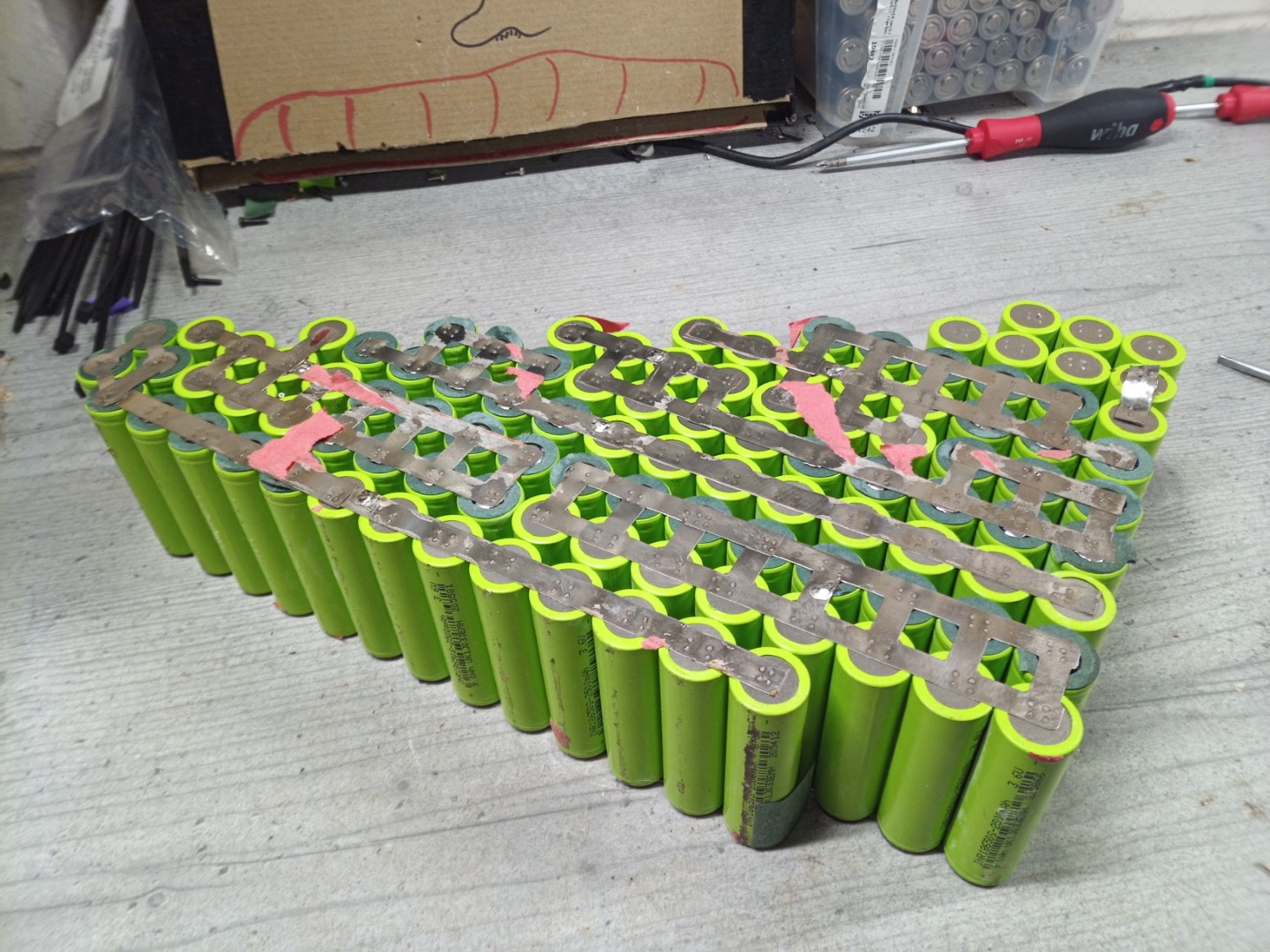

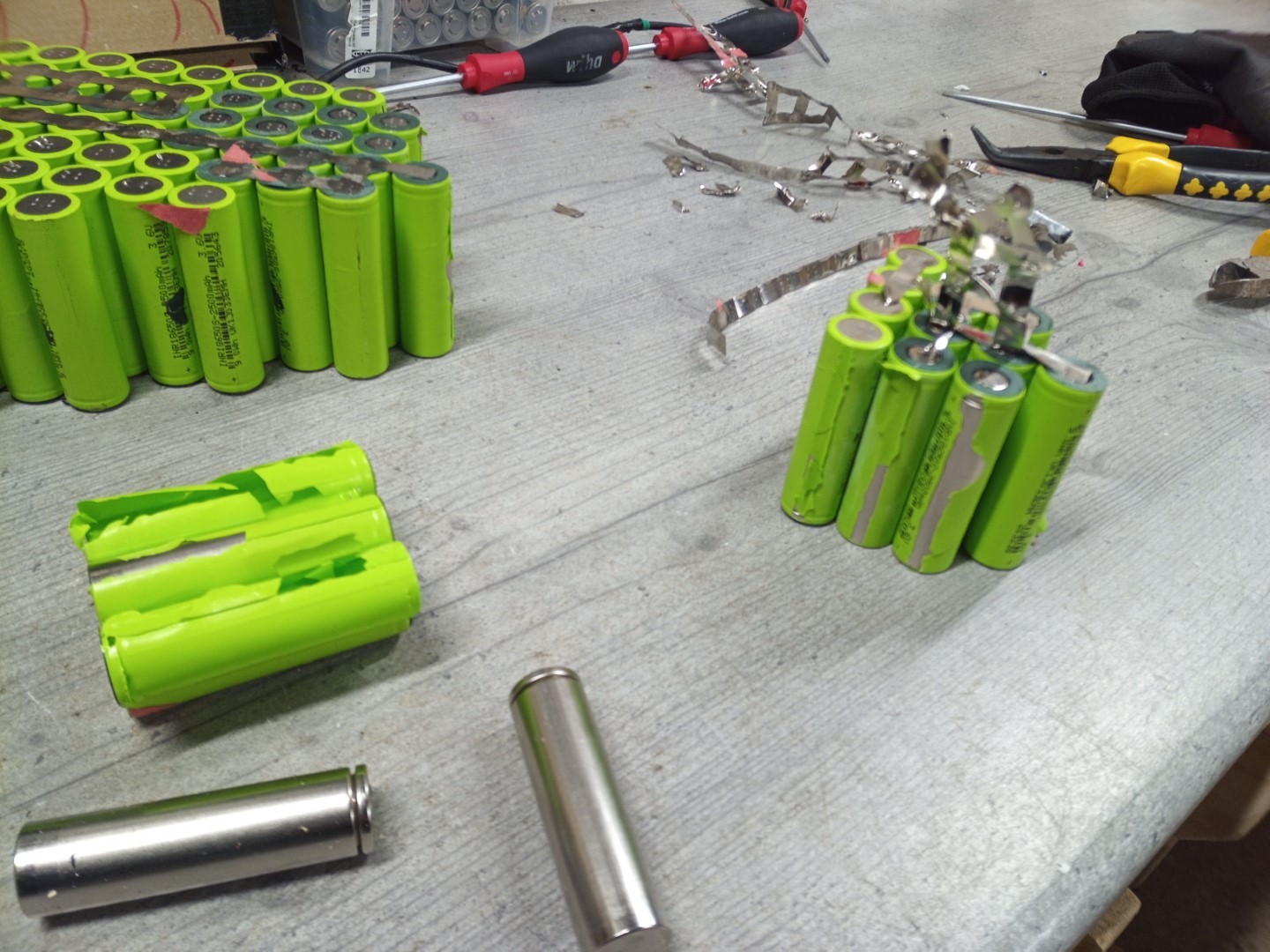

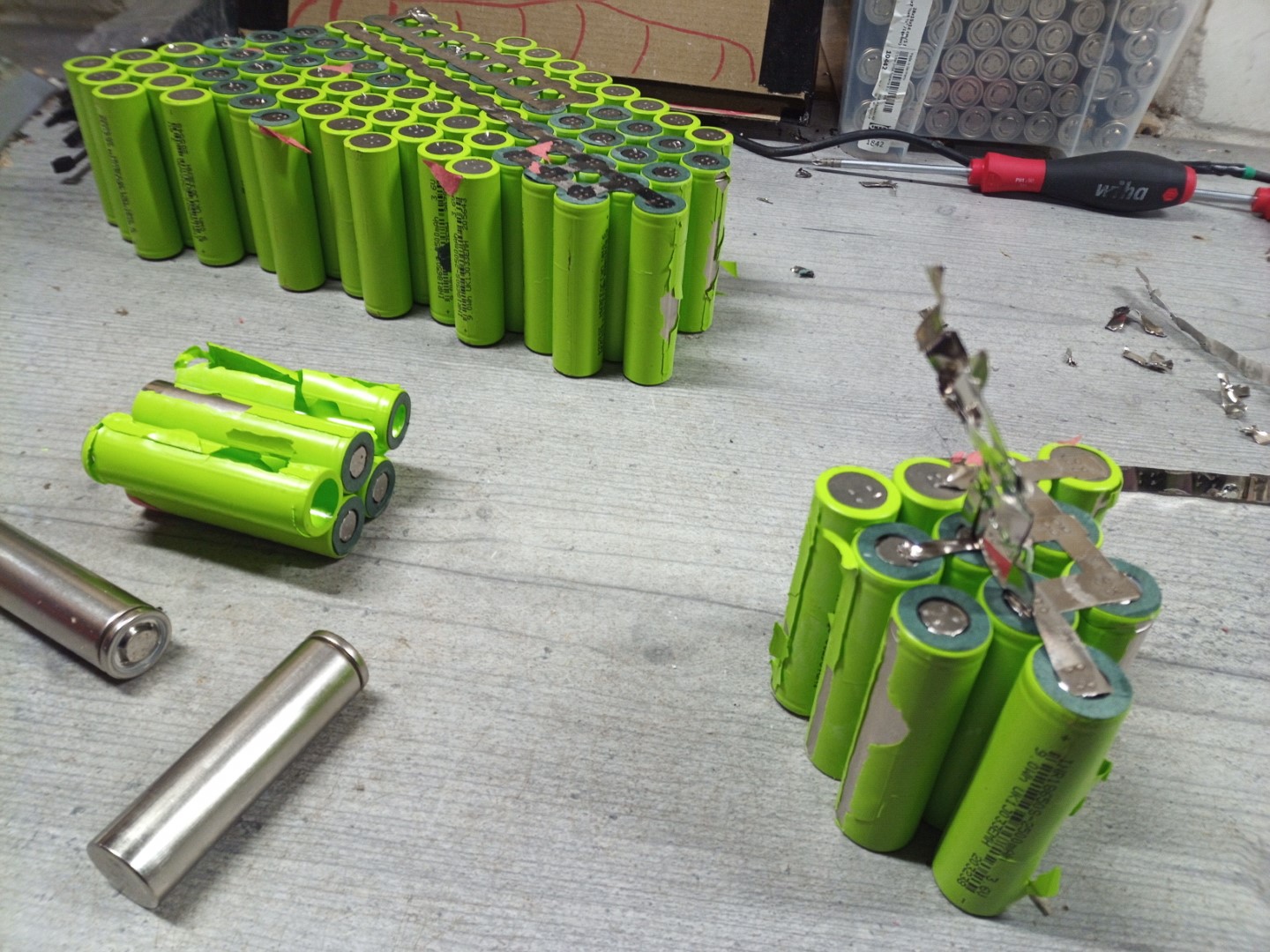

die sind richtig garstig zum Zerlegen denn die sind allesamt miteinander verklebt

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie

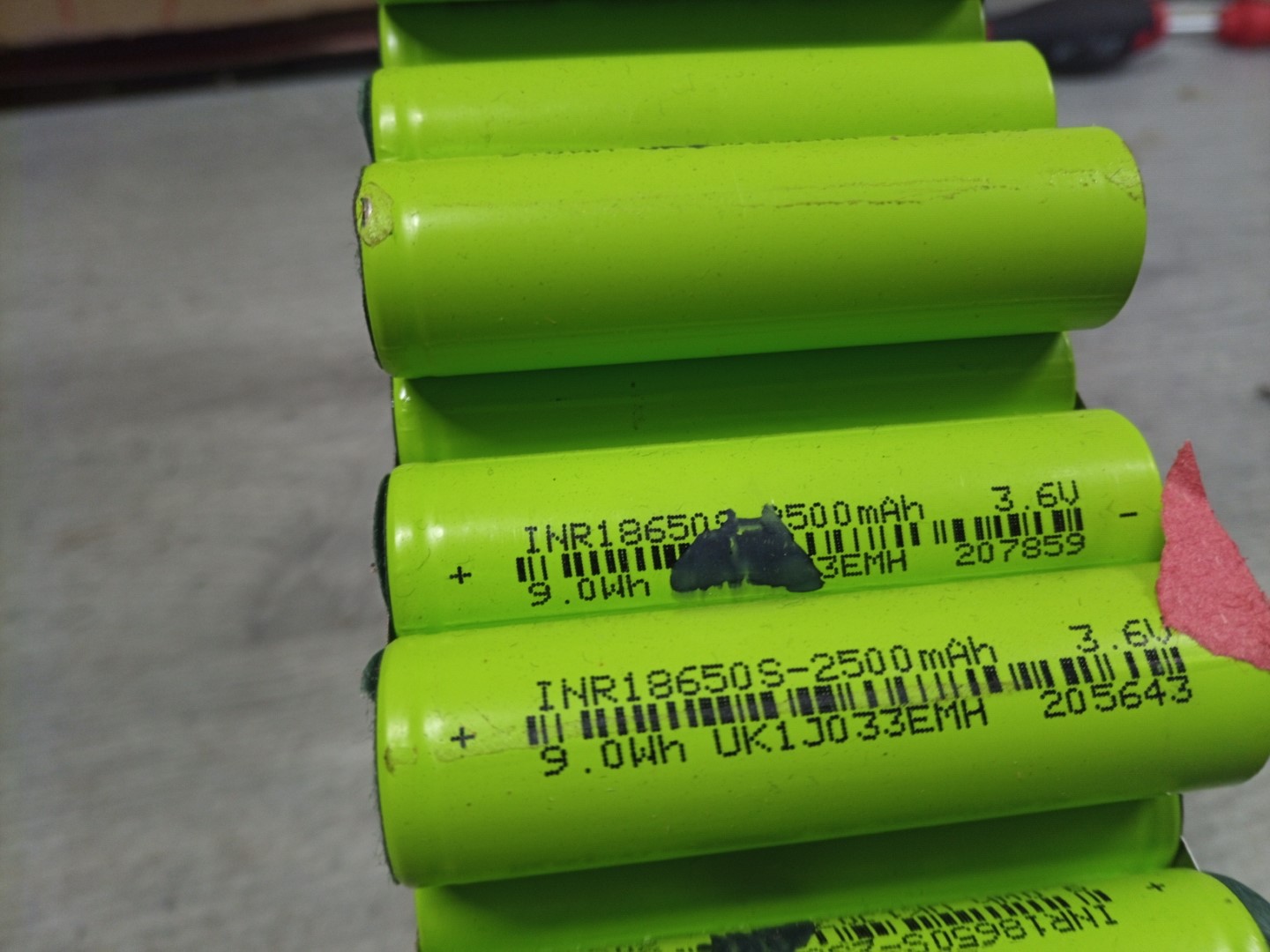

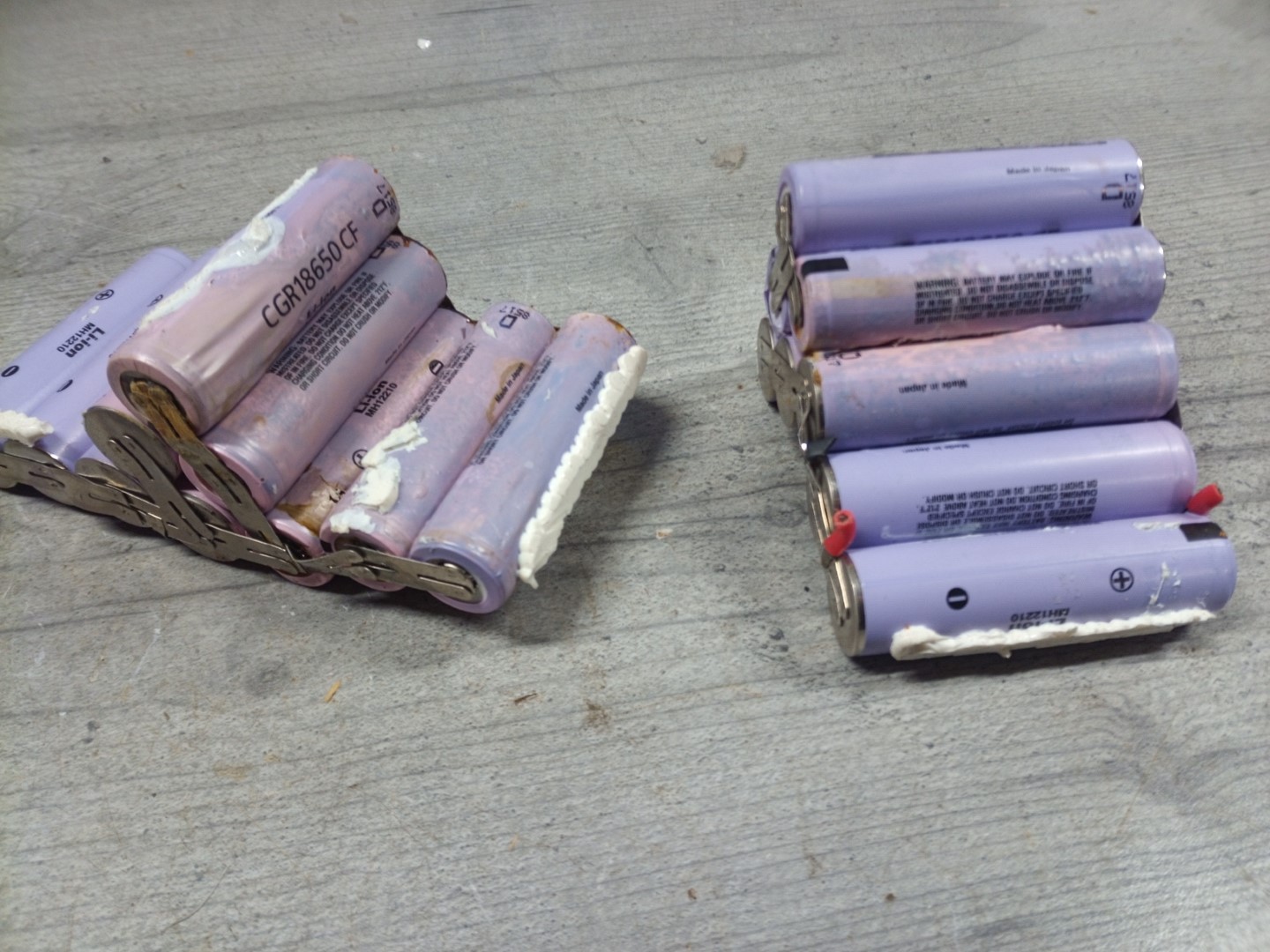

beim Auseinandernehmen ist bei über der Hälfte hinterher die Hüle so stark beschädigt, dass ich sie später neu machen muss

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie

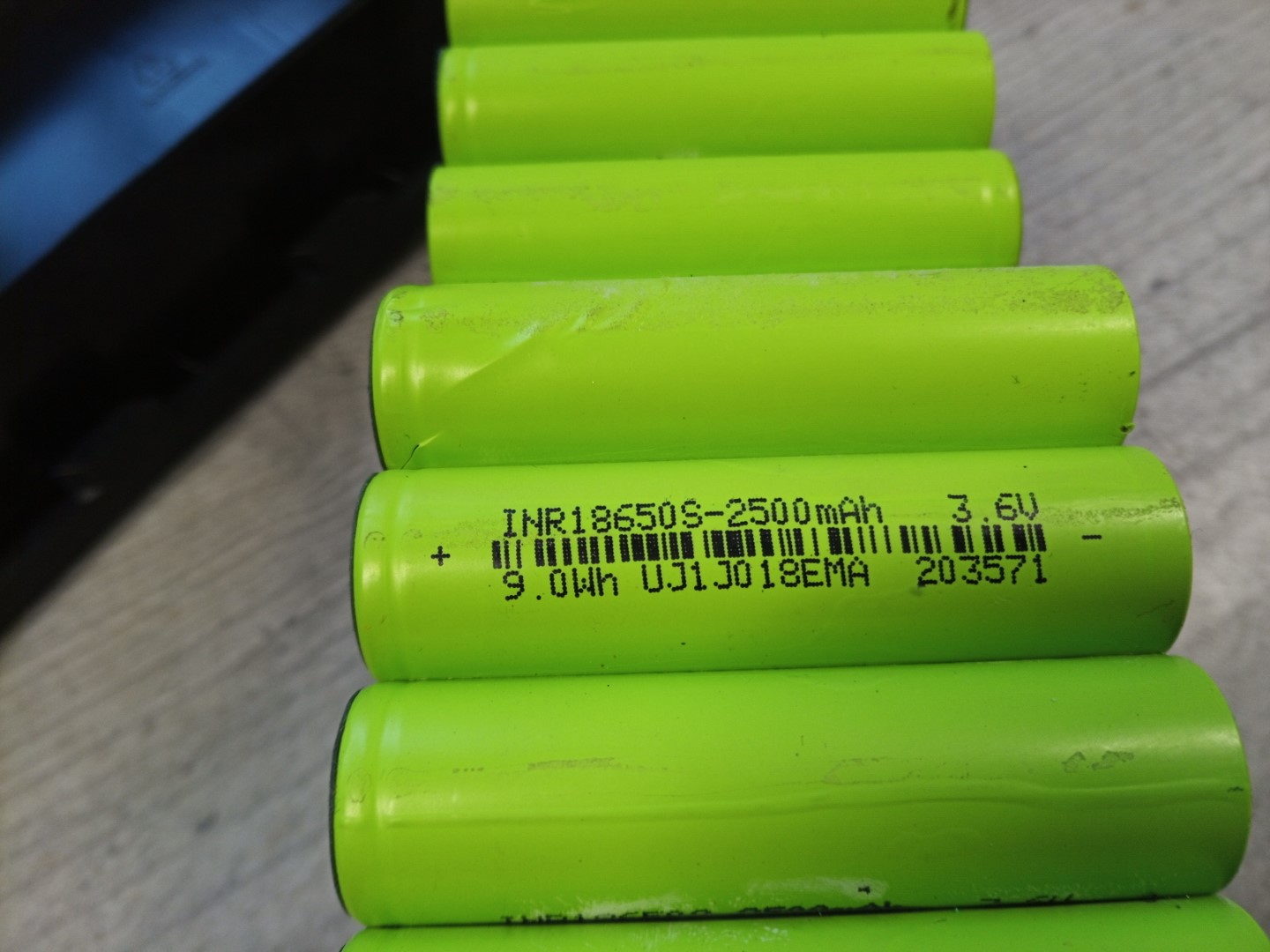

lohnt sich trotzdem, denn das sind fast alles nagelneue Zellen mit um 2.700mAh, bei denen nur das 5€ BMS kaputt gegangen ist.

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



beim Zerlegen erst garnicht bemerkt, aber dann als sie fast nichts ins Ladegerät gepasst haben: ein eBike-AKku war bestückt mit 20700er Zellen Vielleicht hat da ja jemand eine Idee, was man damit anstellen könnte? [url=https://forum.drbacke.de/viewtopic.php?f=13&p=5575#p5575][u]-> Idee gesucht für 40x gute 20700er[/u][/url]

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie

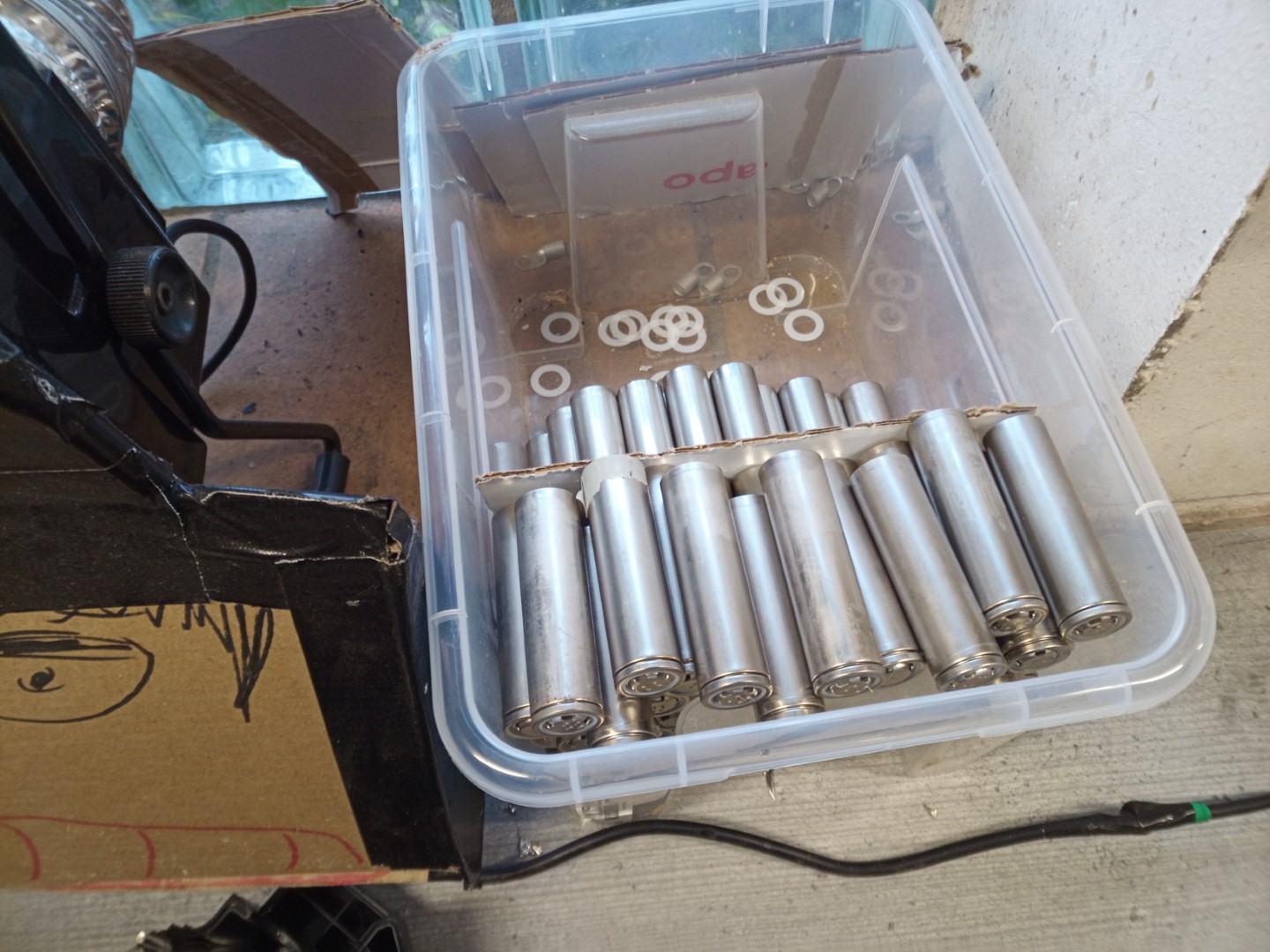

rund 300 Zellen sind "nackt" und wollen neu eingeschrumpft werden

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



also die mobile Werkbank aufgeklappt, Metallplatten drauf, Schrumpfzeugs raus

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



neu seit dem letzten Einschrumpfen: anstatt der U-Scheiben versuche ich mal Mini-Magnete

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



nein, ich war nicht betrunken...

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



die dienen als Abstandshalter, damit sich der Schrumpfschlauch auch unten rumlegen kann, und außerdem sollten so die Zellen nicht mehr umkippen

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



das klappt tatsächlich besser als mit U-Scheiben

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



Tipp:  neue Hülle für 18650

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie

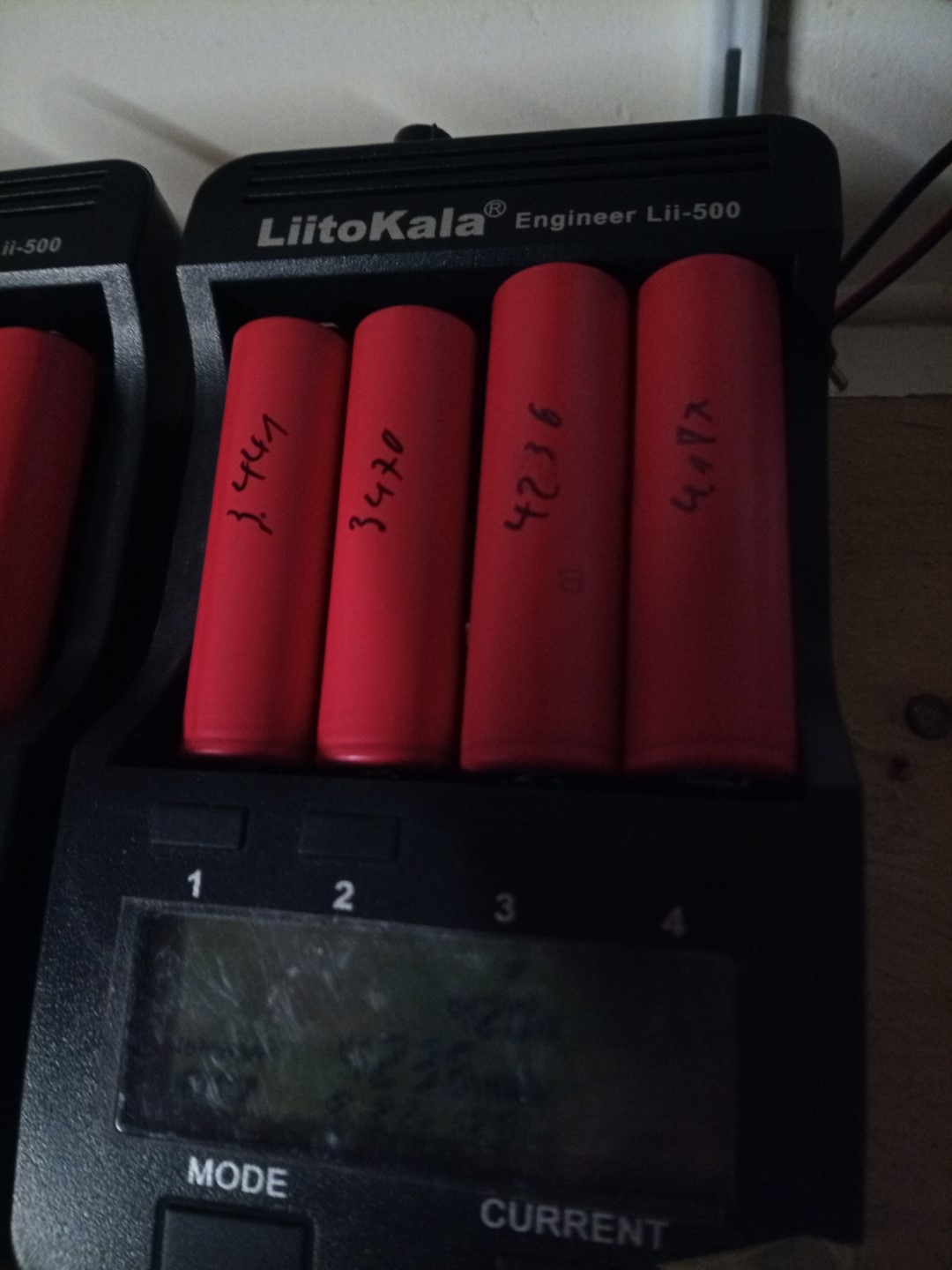

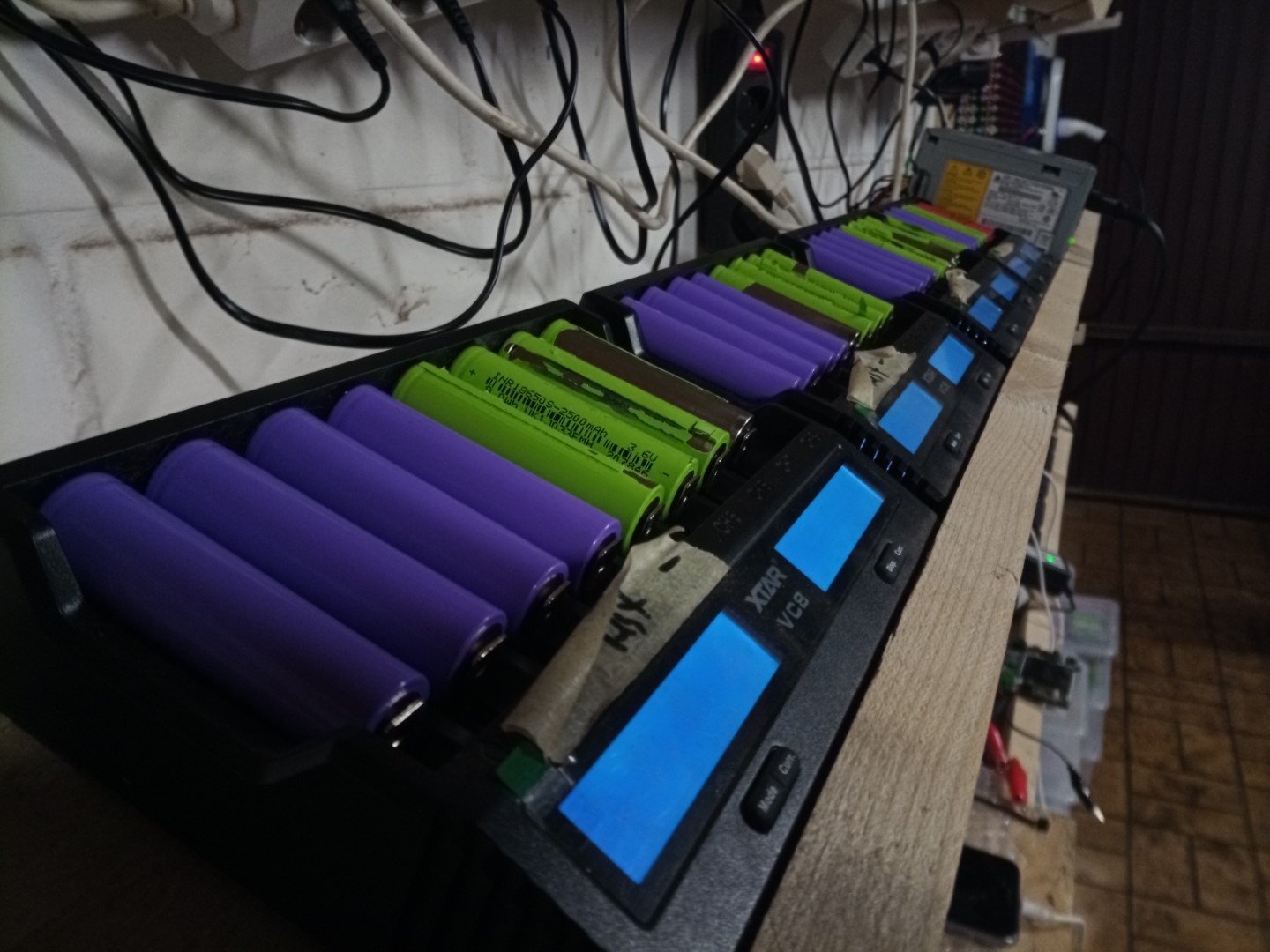

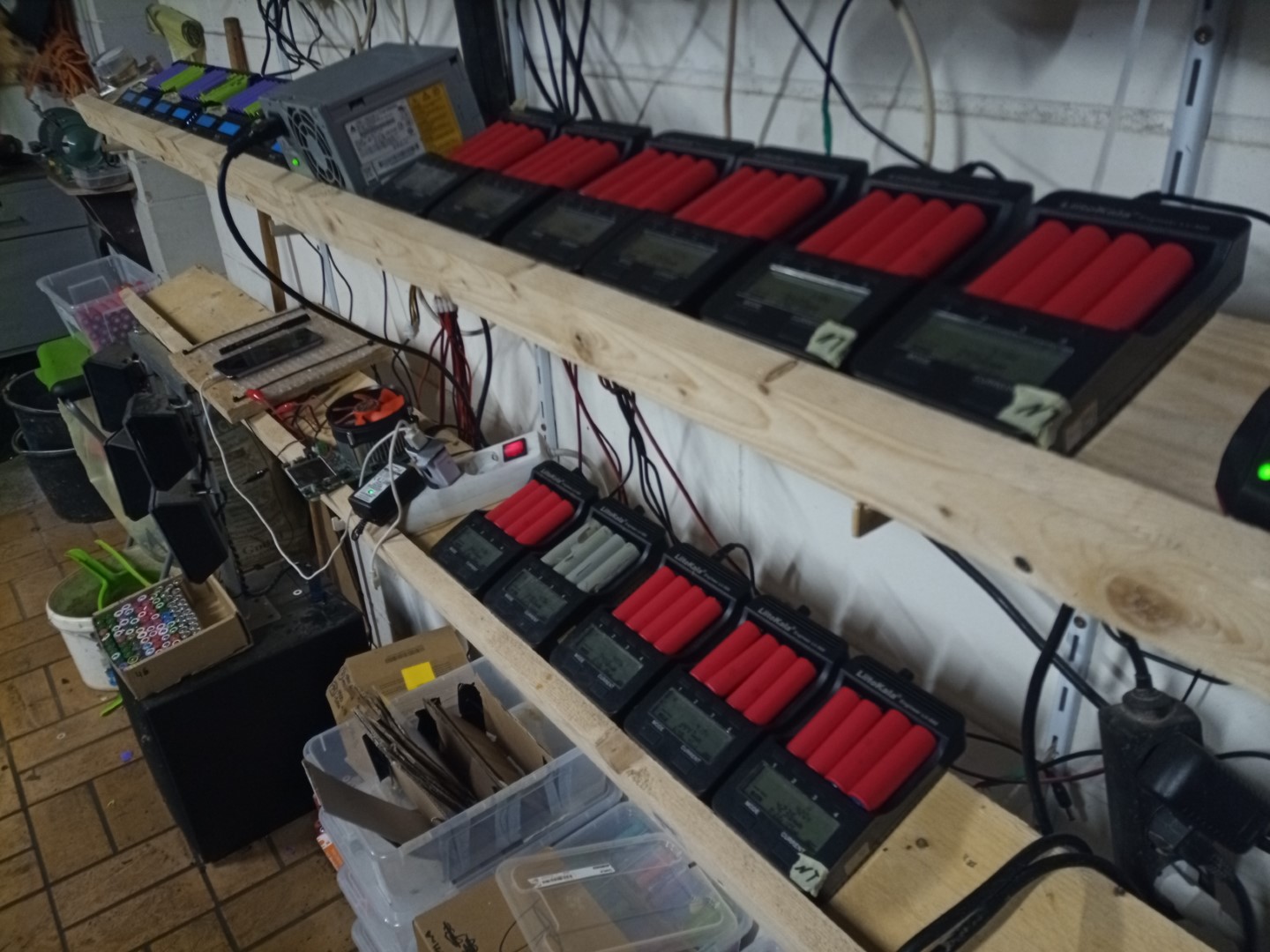

warten auf die Kapazitätstestung

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



dann geht es wie angekündigt an den zweiten Spind

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



den hab ich übrigens für 25€ aus einem Fitnesstudio bekommen

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



wie zuvor auch, zuerst die Rückseite dämmen mit feuerfester Mineralwolle in 40mm mit WLG032

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



dann an den Seiten einen schmalen Streifen abschleifen zum Schweißen

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



die Regalböden hatte ich übrigens fertigen lassen. Zuerst wollte ich die selbst aus einer Blechtafel ausschneiden, aber bei so vielen Teilen muss das einfach 100% exakt sein damit das passt, also per Internet einen Betrieb rausgesucht, der das kostengünstig mit Laser ausgeschnitten hat. Rund 3€ pro 300x300mm Regalboden in 2mm Blech

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



nach 2 1/2 Stunden Schleifen, anzeichnen und schweißen ist das Gröbste schonmal fertig

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



Nun bin ich erstmal auf ein bisschen gutes Wetter angewiesen, denn als nächstes muss das Ungetüm in den Garten. Den holbrigen Lehm-Weg bergab zum Gartenhaus...

Bild von DIY 18650 Powerwall solarakku laptopakkus recycling batterie



Erst wenn der Spind steht wo er hingehört wird er bestückt und ausgebaut
