Leitfaden China Kettensägen A bis Z - 03 Ersatzteile

03 Ersatzteile

Bei der Ersatzteileversorgung von Chinasägen gibt es ein paar Dinge zu beachten.

Blöd:  die Händler von Chinasägen sind in der Regel reine Internethändler und bieten weder Reparaturservice an noch haben sie Ersatzteile im Angebot. Im Falle eines Defekts wird dann, zumindest während der Gewährleistungszeit, in der Regel das komplette Gerät getauscht, wobei man immer sein defektes Gerät umständlich einschicken muss.

Gut:  da die allermeisten Chinasägen technisch weitestgehend baugleich sind passen auch Ersatzteile aller anderen Modelle, man ist also nicht an den Händler oder Hersteller der eigenen Motorsäge gebunden.

Blöd:  es gibt nur wenige Ersatzteilhändler in Deutschland und die verlangen gesalzene, teilweise unverschämte Preise. Noch dazu kommt, dass man dort nicht alle Einzelteile bekommt sondern oft ganze Baugruppen kaufen muss. z.B. ist der Kettenspanner ein oft vorkommender Defekt. Das Ersatzteil an sich kostet um 1,50€ wird aber nur als kompletter Kettenraddeckel angeboten für 20 - 25€ zzgl. Porto. Gut ist hier allerdings, dass der Versand schnell klappt und es oftmals Explosionszeichnungen gibt, um genau das gesuchte Ersatzteil auszusuchen.

Gut:  alle Ersatzteile gibt es um ein Vielfaches günstiger direkt aus China. Einiges findet man auf Amazon, die größere Auswahl gibt es allerdings auf Aliexpress und eBay. Allerdings muss man hier 2 bis 6 Wochen Lieferzeit in Kauf nehmen. Es macht unter Umständen Sinn, sich zwei, drei der relevantesten Ersatzteile schonmal im Vorfeld zu bestellen und auf Seite zu legen für den Fall, dass man sie mal benötigt.



Inhaltsverzeichnis:

  1. Ersatzteile für Komatsu Zenoah & deren Klone
  2. Ersatzteile für Husqvarna 372XP & deren Klone



1.) Ersatzteile für Komatsu Zenoah & deren Klone



Ersatzteile / Verschleißteile*:

Kettensäge Explosionszeichnung



1.) Verschleißteile & Zubehör

Zündkerze NGK BPM7A auf Amazon / eBay / alternative eBay-Suche

NGK Zündkerze Chinesische Kettensäge

Sägekette SWS Forst alle Größen passend für chinesische Kettensägeauf eBay / Amazon

Kette SWS

Schwert + 2x Sägekette von SWS Forst

Schwert Schiene SWS Forst

3/8" Schneidgarnitur 1,5mm auf eBay1 / eBay2 / Amazon1 / Amazon2

(Hinweis: zum Umrüsten auf 3/8" wird auch ein entsprechendes Kettenrad in 3/8" benötigt s. weiter unten)

Schneidgarnitur 3 8





Ölpumpe auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Chinesische Kettensäge Ölpumpe

Ölschlauch auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Oelschlauch

Ölförderschnecke  auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Oelfoerderschnecke

Kupplung  auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Kupplung

Kupplungsglocke mit festem Ritzel auf Aliexpress/ Amazon / eBay / alternative eBay-Suche

Kupplung aussen

Kupplungsglocke mit austauschbarem Ritzel auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Kupplungsglocke separat

Kettenrad / Ritzel (19mm Aufnahme, 7T)

Kettenrad Ritzel

Nadellager für Kupplung (K11x15x13) auf Aliexpress / Aliexpress2 / Amazon / eBay / alternative eBay-Suche

Nadellager

Polrad / Schwungrad auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Schwungrad

Kurbelwelle

Kurbelwelle

Kurbelwellen Dichtung auf Aliexpress1 / Aliexpress2 / eBay1 / eBay2 / eBay-Suche / Amazon1 / Amazon2 / Amazon-Suche

Kurbelwellen Dichtung

Kettenfänger / Kettenfangbolzen auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Kettenfangbolzen

Handgriff auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Handgriff

verbesserter Handgriff (stabiler) auf Aliexpress1 / Aliexpress2 / eBay-Suche / Amazon-Suche

Handle Bar Griff Buegel

Primer auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Primer

Benzinschlauch + Dichtung für Modelle mit Primer auf Aliexpress / Amazon / alternative eBay-Suche

Benzinschlauch Primer

Benzinschlauch für Modelle ohne Primer auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Benzinschlauch

Impulsschlauch / Vakuumschlauch (2mm Innendurchmesser) auf Aliexpress / Amazon / eBay1 / eBay2 / alternative eBay-Suche

Impulsschlauch

Vergaser Dichtungssatz auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Vergaser Dichtungssatz

Vergaser Original für Modelle ohne Primer auf Aliexpress1 / Aliexpress2 / Amazon / eBay / alternative eBay-Suche

Chinesische Kettensäge Vergaser

Tuning-Vergaser (etwa 0,1 PS mehr Leistung) auf Aliexpress1 / Aliexpress2 / Amazon / eBay1 / eBay2 / alternative eBay-Suche

 Vergaser Tuning

Vergaser für Modelle mit Primer auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Vergaser Primer

Vergaser Saugrohr & Dichtung auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Saugrohr

An-/Aus-Schalter Kippschalter auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Schalter

Seilzugstarter normal (= eine Feder) auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Seilzug normal

Seilzugstarter Easy-Starter (= 2 Federn) auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Seilzug easy

Seilzugstarter kpl. mit Seitenteil auf Aliexpress1 / Aliexpress2 / Amazon / eBay / alternative eBay-Suche

Seilzugstarter

Zündspule auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Chinesische Kettensäge Zündmodul Zündspule Zündung

Zündkerzen Kappe auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Zuendkerze Kappe

Luftfilter groß auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Chinesische Kettensäge Luftfilter

Luftfilter klein auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Luftfilter klein

Tuning-Luftfilter passend für Gehäusedeckel ohne zentrale Schraube (= Gewinde am Luftfilter ist kürzer + schwarze Rändelschraube ist mitdabei)

auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4/ Amazon1 / Amazon2 / Amazon-Suche / eBay1 / eBay2 / alternative eBay-Suche

Tuning Luftfilter 5800 chainsaw

Tuning-Luftfilter passend für Gehäusedeckel mit zentraler Schraube (= Gewinde am Luftfilter ist länger + ohne schwarze Rändelschraube)

auf Aliexpress / Amazon1 / Amazon2 / Amazon-Suche / eBay1 / eBay2 alternative eBay-Suche

Papierluftfilter Ohne

Luftfilterdeckel auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Luftfilterdeckel

großer Luftfilter Deckel Abdeckung + Gehäuse passend für den Tuning-Luftfilter auf Aliexpress / eBay-Suche / Amazon1 / Amazon2 / Amazon-Suche

Luftfilter Abdeckung Cover Deckel

Kettenspanner mit seitlicher Verstellung (kompatibel mit Kettenspanner von vorne = Umbausatz) auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Amazon / eBay1 / eBay2 / eBay3 / alternative eBay-Suche

Chinesische Kettensäge Kettenspanner

Kettenspanner mit Verstellung von vorne auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Kettenspanner vorne

Kettenraddeckel inkl. Bremse auf Aliexpress1 / Aliexpress2 / Amazon / eBay / alternative eBay-Suche

Chinesische Kettensäge Kettenraddeckel Kettenbremse

Auspuff Schrauben + Dichtung auf Aliexpress / eBay / alternative eBay-Suche

Chinesische Kettensäge Auspuff Schrauben

Auspuff / Schalldämpfer Standard auf Aliexpress1 / Aliexpress2 / Amazon / eBay / alternative eBay-Suche

Auspuff Standard

Auspuff / Schalldämpfer Tuning (3 Löcher, ohne Kat) auf Aliexpress / Amazon / alternative eBay-Suche

Auspuff China Kettensaege ohne Kat drei Loecher

hitzebeständige Auspuff-Sprühfarbe auf Amazon / eBay / alternative eBay-Suche

 Ofenfarbe

Tankdeckel + Öldeckel auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Chinesische Kettensäge Tankdeckel Öldeckel Verschluss

Stehbolzen, Gewindebolzen, Schwertbolzen + Muttern auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Chinesische Kettensäge Stehbolzen Gewinde Schwertbolzen

Schwertmuttern auf Aliexpress1 / Aliexpress2 / Amazon / Amazon-Suche / eBay / eBay-Suche

Schwertmuttern

Gashebel, Feder, Gasgestänge auf Amazon / eBay / alternative eBay-Suche

Griff Gashebel Feder Gasgestaenge Throttle Trigger chinesische Kettensaege

Choke / Kaltstarter auf Aliexpress / eBay / Amazon / alternative eBay-Suche

Choke

AV - Anti Vibrations Gummi Puffer auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Chinesische Kettensäge AV Puffer Anti Vibration Gummi

Zylindersatz / Zylinderkopf / Zylinderkopfdichtung / Dichtungssatz

Chinesische Kettensaege Zylinder Masse

Hinweis1: Es gibt nur vier echte Hubraumklassen bei den Chinasägen, und die sind abhängig von Kurbelwellenhub + Kolbendurchmesser.

Außerdem gibt es die Zylinderköpfe jeweils als Dualport- und aus Quadport Ausführung s. Bild hier (links = Dualport, rechts = Quadport)

Durchmesser Kolben

Stift

Hub Kurbelwelle

Hubraum

Leistung
Dualport Quadport
43,0mm       11mm 31mm 45cc (=45cm³) 2,45 PS 2,7 PS
45,0mm 11mm 31mm 52cc (= eff. 49,3cm³) 3,0 PS 3,2 PS
45,2mm 11mm 34mm 58cc (= eff. 55cm³) 3,4 PS 3,6 PS
48,0mm 10mm 34mm 62cc (= eff. 61,5cm³) 3,9 PS ?













Nadellager für Kolben 45cc / 52cc / 58cc (K11x15x13) auf Aliexpress / Aliexpress2 / Amazon / eBay / alternative eBay-Suche

Nadellager für Kolben 62cc / 48mm (unterscheidet sich von allen anderen da 10mm Stift) K10x15x10 auf Aliexpress

Nadellager Lagerkaefig 62cc 48mm K10x15x10 K101510

Dichtungssatz (Zylinderkopf, Auspuff, Vergaser Ansaugbrücke, Kurbelwellengehäuse) auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4 / Amazon1 / Amazon2 / Amazon3 / eBay1 / eBay2 / eBay3

Zylinderkopf Dichtungssatz chinesische Kettensaege

Tank / Tankgehäuse mit Griff auf Aliexpress / Amazon / eBay / alternative eBay-Suche

Chinesische Kettensäge Tank Griff neu





-> Amazon Prime jetzt 30 Tage gratis nutzen <-

*Transparenzhinweis: Wir sind Teilnehmer des Partnerprogramms u.A. von Amazon und benutzen Affiliate Links in unseren Beiträgen zu Produkten, die wir getestet haben und selbst benutzen. Wenn Du darauf klickst kostet Dich das nichts extra aber wenn dadurch ein Kauf zustande kommt erhalten wir eine kleine Provision. Das hilft uns, die laufenden Serverkosten dieser Webseite zu bezahlen.  Danke, für Deine Unterstützung  😀



Das sind so ziemlich alle Ersatzteile, die irgendwie mal anfallen können. Wenn Du etwas benötigst, was hier nicht aufgeführt ist:  einfach auf einen der Links oben klicken und die eBay-Suche entsprechend anpassen, es gibt wirklich alle Teile, ggf. muss man nur etwas suchen bzw. mit den Suchbegriffen herumexperimentieren, bis man das gewünschte Teil gefunden hat.

Was leider keinen Sinn macht ist der Motorrumpf bzw. das Kurbelwellengehäuse. Neu fast nicht zu finden und gebraucht um 40€, was bei einem Neupreis ab 60€ für eine komplette Motorsäge nicht sinnvoll ist. Allerdings sollte das Kurbelwellengehäuse auch nicht von alleine kaputt gehen, höchstens wenn mal ein Baum auf die Säge fällt - und dann ist vermutlich noch ganz anderes kaputt.





Inhaltsverzeichnis:

  1. Ersatzteile für Komatsu Zenoah & deren Klone
  2. Ersatzteile für Husqvarna 372XP & deren Klone



Du findest unsere Beiträge hilfreich und möchtest uns unterstützen?

Unterstützung Kaffee Donation Spende Hilfe helfen
Dazu gibt es mehrere Möglichkeiten und zwar ganz ohne, dass es Dich etwas kostet (hier klicken)

2.) Ersatzteile für Husqvarna 372XP & deren Klone

Ersatzteile / Verschleißteile*:

Husqvarna 372XP Ersatzteile



alle aufgeführten Teile sind kompatibel mit:

Greencut GS750X, Greencut GS720X, Greencut 7500, Greencut 7200, Neotec NH 870, Bäumr-AG SX82, Baumr-AG SX92, FarmMac F372, Holzfforma G372XP, Jardiaffaires G372XP, noname 372XP Clone, orig. Husqvarna 372 XP

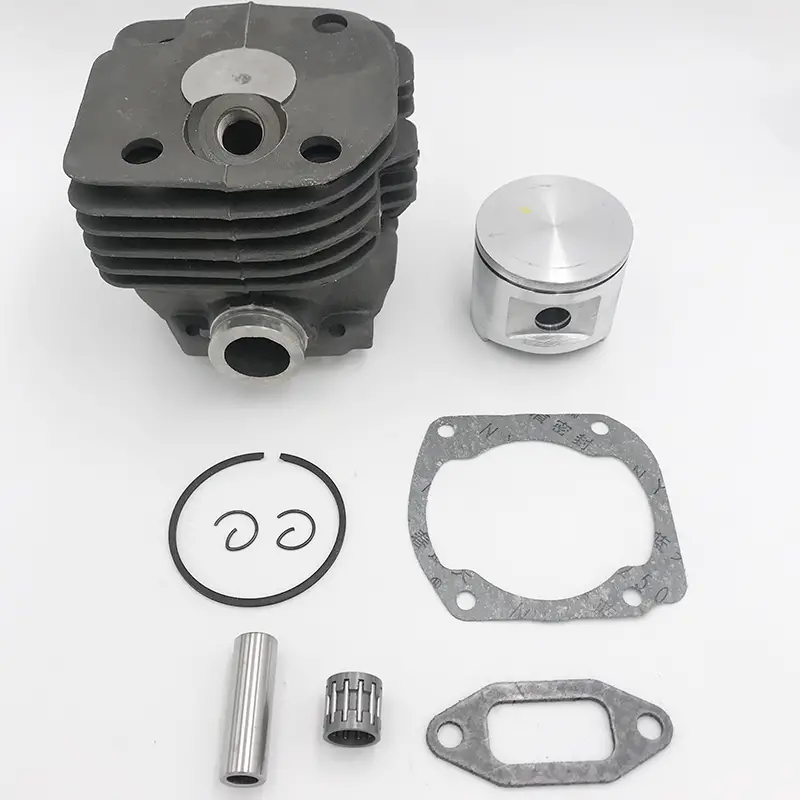

Zylindersatz 48mm / 50mm / 52mm erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3

Husqvarna 372XP Zylindersatz

Kolbenringe (ggf. benötigt beim Zylinderwechsel)

372XK Kolbenringe

Vergaser erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4

 Husqvarna 372XP Vergaser

Vergaser Membransatz erhältlich auf Aliexpress

Husqvarna 372XP Vergaser Membransatz

Markenzündkerze vom japanischen Erstausrüster NGK Typ BPM7A auf eBay / Amazon

NGK

Dekompressionsventil erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4

 Husqvarna 372XP Dekompressionsventil

Auspuff / Schalldämpfer Standard erhältlich auf Aliexpress1 / Aliexpress2

Husqvarna 372XP Auspuff Standard

Auspuff / Schalldämpfer mit Funkenschutz erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3

Husqvarna 372XP Auspuff Funkenschutz

Auspuff / Schalldämpfer Dual Port Muffler mit geringerem Gegendruck auf eBay / alternative eBay-Suche

Husqvarna 372 Dual Port Exhaust Muffler auspuff Schalldaempfer neu

Kurbelwelle erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3

Husqvarna 372XP Kurbelwelle

Kupplung & Kettenrad Ritzel erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4

 Husqvarna 372XP Kupplung

Klemmring / Seegerring & Scheibe für Kupplung (wird beim Tausch von Kullplung oder Kettenrad / Ritzel benötigt) auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4 / eBay-Suche / Amazon-Suche

372XP Kupplungssatz Seegering Scheibe KLemme

Kettenbremse Bremsgriff erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3

 Husqvarna 372XP Kettenbremse Bremsgriff

Kettenraddeckel Kupplung Abdeckung erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4

 Husqvarna 372XP Kettenraddeckel Kupplung Abdeckung

Kettenspanner erhältlich auf Aliexpress

 Husqvarna 372XP Kettenspanner

Kettenbremse Kniegelenk erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3

Husqvarna 372XP Kettenbremse Kniegelenk

Kettenfangbolzen / Kettenfänger erhältlich auf Aliexpress1 / Aliexpress2

 Husqvarna 372XP Kettenfangbolzen

Schwert-Blech auf Aliexpress / eBay

372 Schwertblech

Polrad / Schwungrad erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3

 Husqvarna 372XP Polrad

Ölpumpe & Schneckengetriebe erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4

 Husqvarna 372XP Oelpumpe

Seilzugstarter / Feder / Griff / Anlasser Seil erhältlich auf Aliexpress1 / Aliexpress2

 Husqvarna 372XP Seilzugstarter Feder Griff

Seilzugstarter komplett erhältlich auf Aliexpress1 / Aliexpress2

Husqvarna 372XP Seilzugstarter komplett

Baumkralle Innen erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3

 Husqvarna 372XP Baumkralle Innen

2. Baumkralle (außen) auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4 / eBay / Amazon

372 Baumkralle

Kurbelwellengehäuse / Motorgehäuse erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3

Husqvarna 372XP Kurbelwellengehaeuse

Dichtungssatz / Zylinderkopfdichtung / Kurbelwellengehäuse Dichtung erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4 / Aliexpress5

 Husqvarna 372XP Dichtungssatz

Gehäuse Deckel Luftfilterdeckel erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3

Husqvarna 372XP Gehaeuse Deckel Luftfilterdeckel

Halteklippse für Gehäuse Deckel Luftfilterdeckel erhältlich auf Aliexpress1 / Aliexpress2

Husqvarna 372XP Halteklippse Schnellspanner

Kurbelwellen Dichtringe erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3

Husqvarna 372XP Kurbelwellen Dichtringe

Kurbelwellen Dichtringe & Kurbelwellen Kugellager erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4

Husqvarna 372XP Kurbelwellen Dichtringe Kurbelwellenlager

Tankgehäuse / Benzintank / Griff erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4

Husqvarna 372XP Tankgehaeuse

Gashebel & Feder erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3

Husqvarna 372XP Gashebel

Gashebel Seilzug erhältlich auf Aliexpress1

Husqvarna 372XP Gashebel Seilzug

Luftfilter Standard erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4

Husqvarna 372XP Luftfilter Standard

HD Luftfilter Umbausatz & Luftfilterdeckel auf Aliexpress1 / Aliexpress2 / Aliexpress3 / eBay / Amazon

372 Luftfilterdeckel

Choke Hebel erhältlich auf Aliexpress1 / Aliexpress2

Husqvarna 372XP Choke Hebel

Zündspule erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3

Husqvarna 372XP Zuendspule

Kraftstoffschlauch / Spritschlauch / Benzinschlauch erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3

Husqvarna 372XP Kraftstoffschlauch

Tankentlüftung erhältlich auf Aliexpress1 / Aliexpress2

Husqvarna 372XP Tankentlueftung

Griff erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3

Husqvarna 372XP Griff

Tankdeckel / Verschluss erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4

Husqvarna 372XP Tankedeckel Verschluss

Kraftstofffilter auf Aliexpress1 / Aliexpress2 / eBay

372 Spritfilter

Primer & Kraftstofffilter erhältlich auf Aliexpress1 / Aliexpress2

Husqvarna 372XP Primer Kraftstofffilter

Ölfilter / Kettenöl Schlauch erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3

Husqvarna 372XP Oelfilter Schlauch

Kettenrad 3/8-7Z = Standard mit mit 22,16m/s Kettengeschwindigkeit erhältlich auf Aliexpress1 / Aliexpress2 / Aliexpress3 / Aliexpress4
Husqvarna 372XP Kettenrad 3 8 7

Kettenrad 3/8-8Z = höhere Kettengeschwindigkeit mit 25,33m/s auf Aliexpress

372 Kettenrad 3 8 8

Kettenrad 3/8-10Z = höhere Kettengeschwindigkei mit 31,67m/s auf Aliexpress

372 Kettenrad 3 8 10

Vollmeißelkette mit 10 - 20% höherer Schnittleistung in 3/8" 1,5mm 84TG (passend für orig. 24" / 60cm Schwert

Kette

kürzeres / längeres Schwert + Kette (Schwertaufnahme D009)

45cm (18") / orig. 60cm (24")75cm (30") / 90cm (35") / 105cm (41") / alternative Suche auf Amazon / eBay

schneidgarnitur





Händler mit sehr vielen Ersatzteilen für die Greencut GS750X / Husqvarna 372XP / XT





-> Amazon Prime jetzt 30 Tage gratis nutzen <-

*Transparenzhinweis: Wir sind Teilnehmer des Partnerprogramms u.A. von Amazon und benutzen Affiliate Links in unseren Beiträgen zu Produkten, die wir getestet haben und selbst benutzen. Wenn Du darauf klickst kostet Dich das nichts extra aber wenn dadurch ein Kauf zustande kommt erhalten wir eine kleine Provision. Das hilft uns, die laufenden Serverkosten dieser Webseite zu bezahlen.  Danke, für Deine Unterstützung  😀





-> Amazon Prime jetzt 30 Tage gratis nutzen <-

*Transparenzhinweis: Wir sind Teilnehmer des Partnerprogramms u.A. von Amazon und benutzen Affiliate Links in unseren Beiträgen zu Produkten, die wir getestet haben und selbst benutzen. Wenn Du darauf klickst kostet Dich das nichts extra aber wenn dadurch ein Kauf zustande kommt erhalten wir eine kleine Provision. Das hilft uns, die laufenden Serverkosten dieser Webseite zu bezahlen.  Danke, für Deine Unterstützung  😀

Inhaltsverzeichnis:

  1. Ersatzteile für Komatsu Zenoah & deren Klone
  2. Ersatzteile für Husqvarna 372XP & deren Klone
