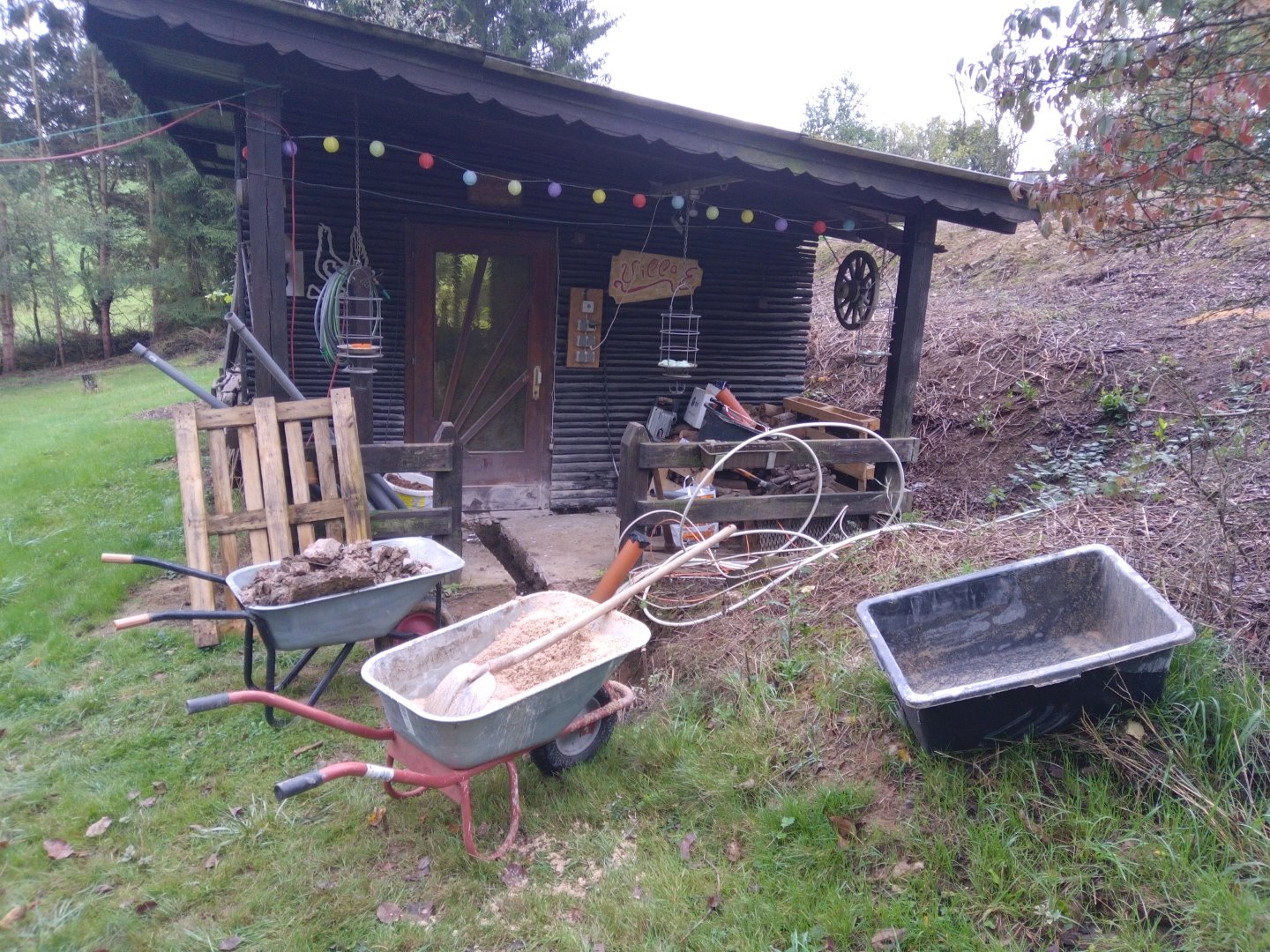

In dieser Woche ging es hauptsächlich um den Leitungsgraben vor dem Gartenhaus,

aber zuerst noch das Photovoltaikkabel im Technikraum ordentlich verlegen



im Leerrohr sieht das schon besser aus



die beiden 5x2,5mm² Kabel sind nun leer



danach geht es an den Leitungsgraben. Es hatte die vergangene Woche durchgängig geregnet, also ist alles unter Wasser und purer Lehm-Matsch



hier muss ich erstmal etwas frei graben



Matsch und Geroll raus, Schotter kommt gleich rein





da das die tiefste Stelle des Kabel-Leerrohres ist und wegen der vielen senkrechten Abgänge (für Wegbeleuchtung) immer wieder ein wenig Regen in das Kabelleerrohr gelangt muss es an dieser Stele wieder rauslaufen könnne, deswegen mache ich hier mit Schotter eine Sickergrube



als nächstes möchte ich die beiden Wasserleitungen verlegen. Eine ist für Frischwasser (Spüle und Geschirrspüler, später auch eine Dusche für die Sauna), die andere ist Regenwasser zum Gießen des Gartens



erstmal Kabel und Leitungen sortieren



hier die beiden Aluverbundrohre / Wasserleitungen

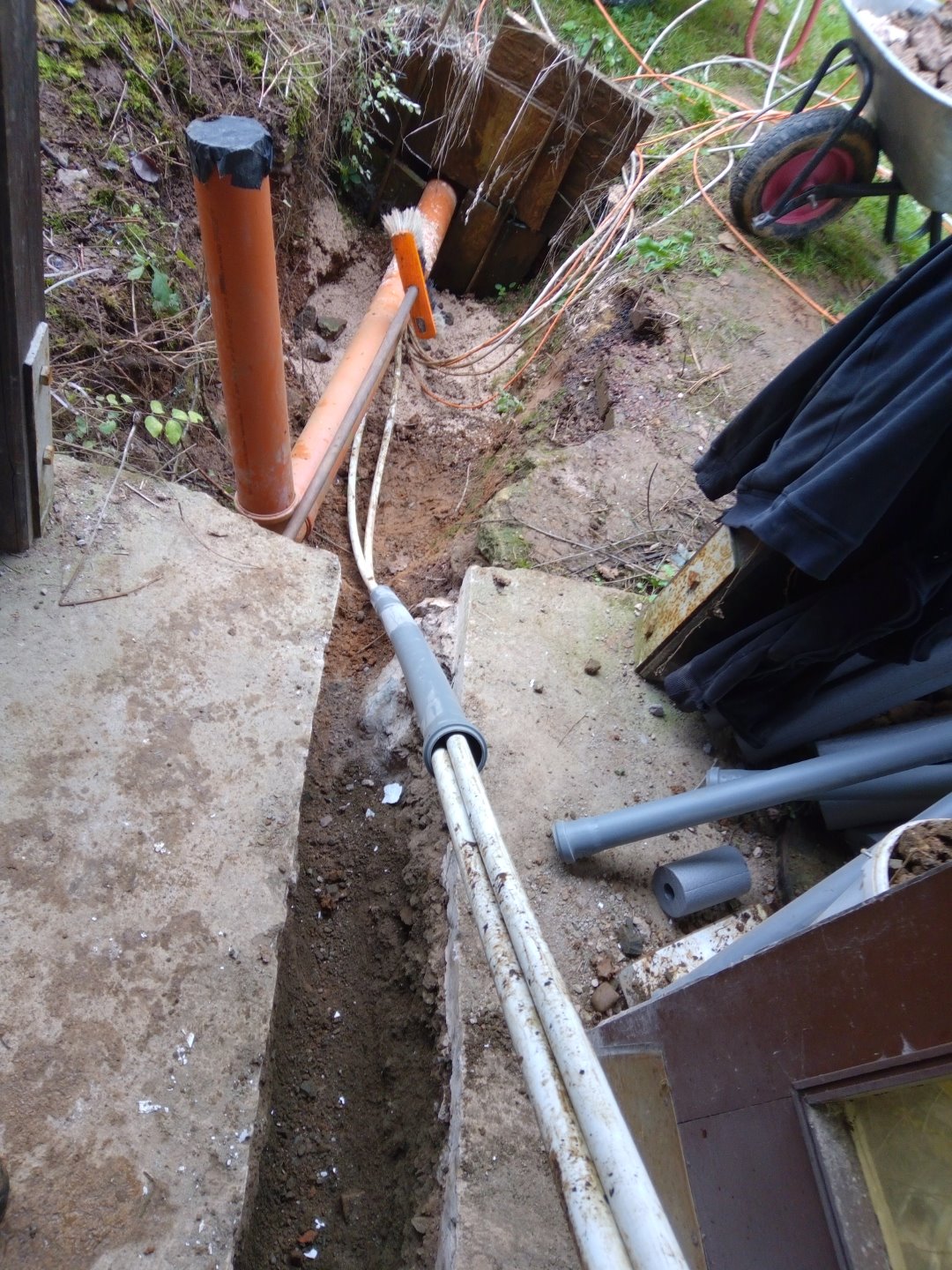

im Erdgraben verlege ich beide Leitungen zusammen in einem 50mm HT-Rohr, welches ich Stück um STück über die Wasserleitungen schiebe



da der Graben in der Betonplatte nicht sehr tief ist werden die Wasserleitungen isoliert mit 25mm Schaumstoffisolierung, das ist mehr als EnEV 100



sieht dann so aus



die beiden Bögen im Rohrverlauf werden mit Winkel verpresst



fertig sieht das dann so aus



darüber kommen dann später noch zwei 50mm HT-Rohre. Eines für diverse Kabel, das andere für den Abfluss





damit die Rohrisolierungen nicht klatschnass werden kommt eine dicke Folie drüber

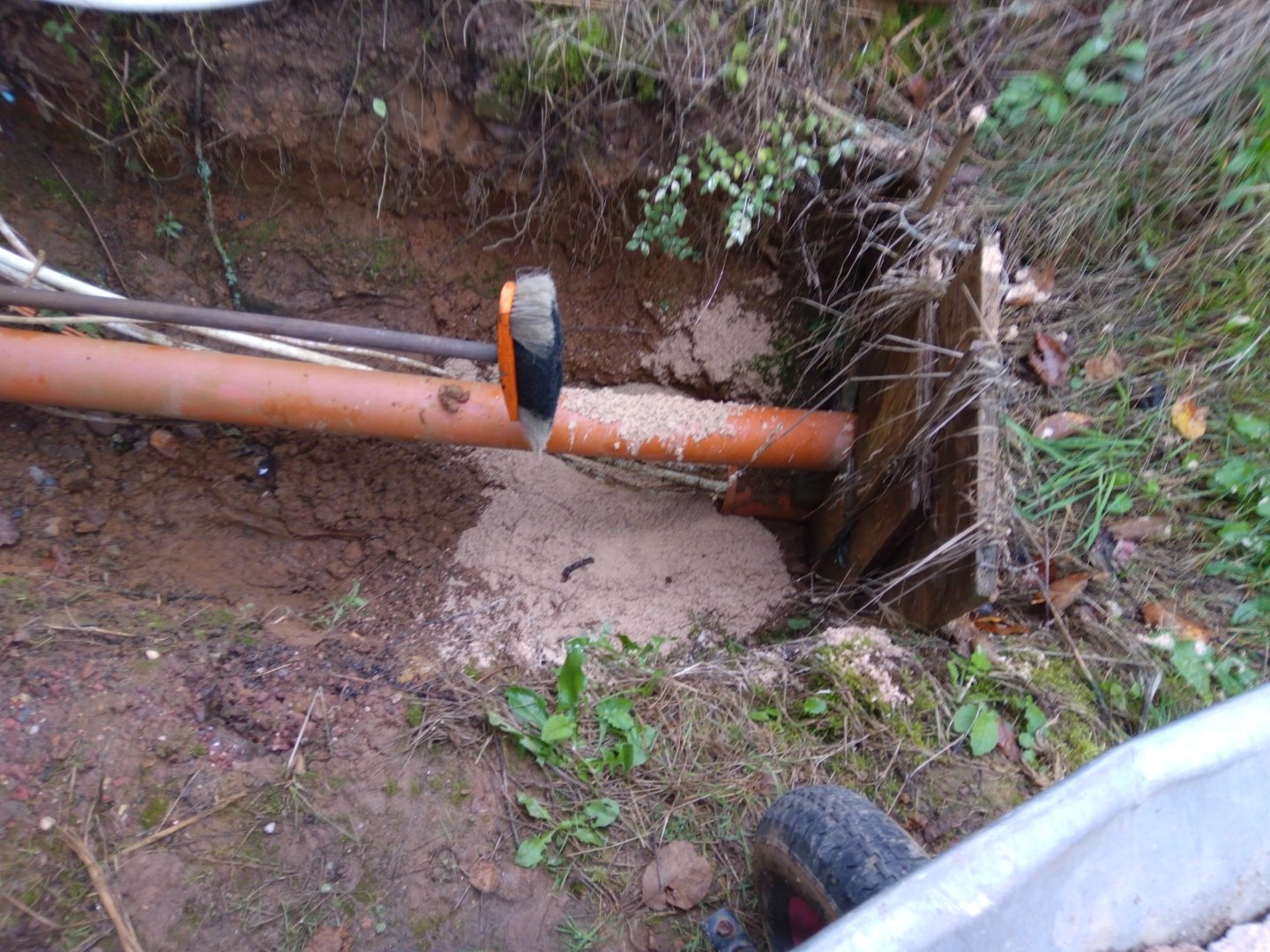

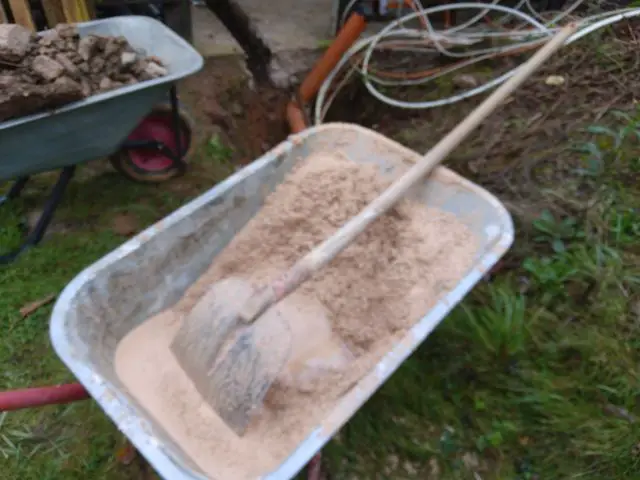

dann eine dünne Erdschicht

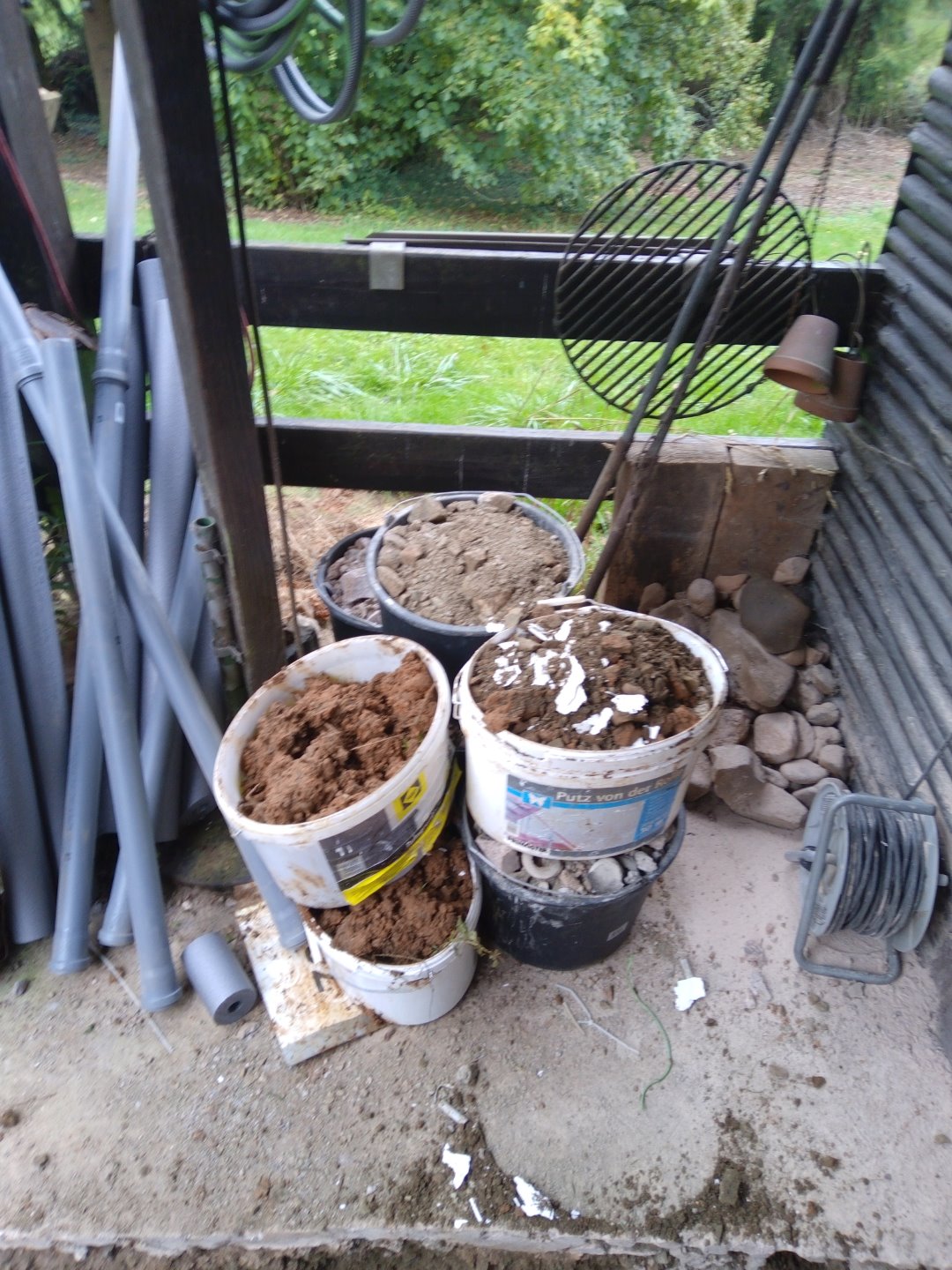

die dicken Brocken wandern in das Loch als Sickergrube





als nächstes ist das Abwasserrohr dran. Ich benutze keine 90° Winkel sondern immer 2x 45°, damit es später keine Verstopfung unter der Betonplatte gibt, die man nicht mehr beheben kann. Obwohl das eigentlich so gut wie unmöglich sein sollte, da hier nur der Geschirrspüler drankommt und eine Spüle, in der man mal ein paar Gläser oder die Hände wäscht.



mit 2x 45° Bögen geht es unterirdisch ins Gartenhaus





das rechte HT-Rohr ist blind, das ist noch alt und man kann nicht erkennen, wo das hin geht. SIeht so aus, als würde es unter die Bodenplatte des Gartenhauses führen. Das werden wir nicht mehr nutzen



dann der Kabelsalat



alle Kabel bis auf das PV-Kabel werden zusammengefasst



alle zusammen werden ebenfalls durch ein 50mm HT-Rohr geführt







auch hier geht's dann in 45° Winkeln unterirdisch ins Gartenhaus rein





sieht eigentlich recht ordentlich aus. Auf jeden Fall besser als zuvor





heute erst entdeckt, die sind scheinbar die vergangene Woche urplötzlich aus der Erde geschossen



beim Recherchieren im Internet drüber gestolpert:  die Photovoltaikanlage muss

1. separat geerdet werden
2. mit einem separaten Blitzschutz (Überspannungsschutz) auf der DC-Seite, also Gleichspannungsseite, also zwischen Solarmodulen und Wechselrichter, ausgestattet sein

dazu muss ein Erdband / Erdungskabel ins Erdreich eingebracht werden.



das besteht aus verzinktem Metall (oder V2A Edelstahl) und sollte idealerweise bereits unter dem FUndament ausliegen. Da unser Gartenhaus nun seit über 25 Jahren da steht geht das nicht mehr. Stattdessen werde ich das Erdungsband in den offenen Graben verlegen, so komme ich auf immerhin knapp 10 Meter Länge



da das Band waagerecht im Erdreich liegt und ich am Ende auch senkrecht ein Stück nach oben muss habe ich ein Meterstück abgeflext um es dann mit dem Rest zu verschrauben



Dabei habe ich gleich noch ein paar mehr Löcher zur Befestigung gebohrt. Das sieht dann so aus.



oben und unten am Gartenhaus verschraubt



dann den Rest im Graben verlegen



widerspenstig aber halbwegs gut biegsam





im Loch geht das Band dann einmal im Kreis rund



dann ab Erde drüber



mehr Erde zum Füllen habe ich gerade nicht zur Hand. Der Schlitz in der Betonplatte wird dann nächste Woche wieder zubetoniert
