Im letzten Jahr kurz vor dem Jahreswechsel habe ich ja damit angefangen, eine Art "Tesla Powerwall" aus gebrauchten Laptopakus zu bauen, um den neuen Aiways U5 Elektro-SUV mit Strom aus der Photovoltaikanlage laden zu können



aktueller Stand:

es wird aus zwei parallelen Akkusystemen bestehen. Ein 16s100p mit rund 12KWh und ein weiteres 16s50p mit 4 KWh. Also insgesamt 12KWh Kapazität und 2.400 Laptopzellen



die großen 100p Akkupacks sind alle fertig, werden aber noch endgültig auf ihre nutzbare Bruttokapazität getestet, anschließend wieder geladen und dann für mehrere Tage gebalanced, damit sie vor dem Einbau alle dieselbe Spannung aufweisen.

Diese hier sind schon getestet...





...diese hier stehen noch aus



die reale Kapazität wird am modofizierten DL24 getestet -> mehr Hintergrundinfos zu meinen Testverfahren



die Packs haben alle um 500Wh. Bei 16 Packs sind das 8KWh nutzbare Speicherkapazität bei einem Spannungsbereich zwischen 4,05V und 3,3V was sehr schonend für die Zellen ist.



hier mal ein fertiges Akkupack



Plus auf einer Seite, Minus auf der anderen, die Busbarenden gegensätzlich damit die 100 einzelnen LiIon AKkuzellen gleichmäßig belastet werden



für die Enden benutze ich Ringschraubklemmen / Ringterminals in SC16-6 also für 16mm² Kabelquerschnitt und mit 6mm Loch für eine M6 Verschraubung



die Busbars bestehen aus drei Kupferadern mit je 2,5mm² verdrillt, die dünnen Drähte sind Sicherungsdraht in 0,2mm Stärke = 5A



der Sicherungsdraht ist auch einer der Hauptgründe, weswegen ich die Verbindungen löte und nicht punktschweiße. Punktschweißen ist super überall da, wo die Verbindung mechanisch stabil und wackelfrei sein muss, also z.B. in eBikes oder Modellbau. Nachteil:  keine Einzelzellsicherung möglich, und die ist mir wichtig





während das erste Set mit den 16 Stück 100er Packs fertig gebaut ist aber noch durchgetestet werden muss geht es schonmal an den Bau der weiteren Akkupacks



auch hier werde ich eine Resteverwertung machen mit "schlechten" Zellen ab 1.500mAh



bis 1.900mAh maximal.

Das ganze Prozedere des Akkuzerlegens, Testen und sortieren findest Du übrigens erklärt im separaten Bereich im Menü unter Sonstiges -> Akkus



das Bestücken der Zellhalter mit Zellen macht mir am meisten Spaß am Bauprozess, da damit die langwierige Vorbereitung der einzelnen Zellen definitiv abgeschlossen ist



Zellhalter gibt es günstig übrigens hier





dieses Mal probiere ich was neues, und zwar werden das im Grunde zwei getrennte Akkus in einem.



die vordere Hälfte sitzt mit den Pluspolen nach oben, die hintere Hälfte nach unten



die Sichtseite werde ich wieder mit roten Sanyos auffüllen





sieht schonmal ganz ordentlich aus



Deckel drauf



fertig vorbereitet zum löten





die Biegeschablone für die Busbars wird erweitert um 50p.



Nun kann ich darauf 40p, 50p und 60p bauen, umgedreht auf der Rückseite zusätzlich 120p



ich benutze 2x 2,5mm + 1x 1,5mm² (hab da mal eine 100m Rolle fälschlicherweise bestellt)





so wird das dann aussehen. Obenauf Plus und Minus der beiden Packs...



...auf der Unterseite ist eine durchgängige Busbar, die die beiden Packs miteinander in Serie verbindet





ich bin ja gespannt, was die "Resteverwertungszellen" leisten, also eine Seite schnell auf 4,05V aufgeladen und ab damit auf den Teststand und die elektronische Last mit 15A angehängt.



Gleichzeitig wird die andere Seite dann aufgeladen, damit sie direkt im Anschluss ebenfalls getestet werden kann



während der Test läuft habe ich mich mal wieder demelektrischen Garagentoröffner gewidmet. Den kann ich bisher nur per Funkfernbedienung steuern. Ich möchte noch einen normalen Schalter nachrüsten





das ist ziemlich einfach. Dazu ist am Motor eine Klemme. Wird diese überbrückt (z.B. mittels einem Taster) ist das der Impuls für den Garagentoröffner entweder zu öffnen oder zu schließen. Also Klingeldraht verlegen...



...Taster an die Garagenwand, anklemmen - fertig. Der Taster ist sogar beleuchtet (hab ich nicht so bestellt aber ich beschwere mich da ja nicht) und leuchtet auch, obwohl keine STromversorgung angeschlossen ist (keine AHnung warum, aber auch hier beschwere ich mich nicht)



um den neuen Satz der zweigeteilten Akkupacks benutzen zu können brauche ich auch eine entsprechende Wandhalterung. Das Ausschneiden mit dem Plasmaschneider hat beim ersten Mal eigentlich recht gut geklappt, das mache ich einfach genau so wieder



der Plasmaschneider ist übrigens PPS 40 von Parkside, nichts besonderes, gibt's auch unter anderem Namen z.B. auf eBay als "Plasma Cut 40" samt aller möglichen Ersatz- und Verschleißteile. Hat 40A und schneidet bis zu 10mm Stahlblech, kostet 129€ im Angebot



die beiden Schablonen zum Ausschneiden habe ich noch vom letzten Mal aufgehoben









das wird die obere Hälfte der Wandhalterung



nicht perfekt aber viel besser als mit der Flex allemal







upsi



dann draussen vor der Tür die Kanten entgraten und die Ecken abrunden



danach kommt das Biegen



mikt dem dicken Hammer über die Metallkante des selbst gebauten mobilen Schweißtisches geht das Abkanten ganz gut



fertig zum Lackieren









scheinbar gibt es den Hammerschlaglack von Baufix nicht mehr, aber mein Rest in der Dose reicht noch genau für die beiden Teile







mittlerweile sind auch alle acht Dopperlpacks fertig gelötet und am Aufladen, werden dann nacheinander in der Kapazität gemessen.

Je etwa 250Wh pro Pack sind dann bei 16 Packs insgesamt 4 KWh



Zeit, um die freie Stelle an der Wand vorzubereiten



da mus auch noch eine OSB-Platte an die Wand zur einfacheren Montage der Halterund und Kabel etc.



zwei OSB Platten in je 15mm aufgedoppelt



bei den Hohlblocksteinen gibt es nur Halt in den Fugen





zusätzlich klebe ich die Dübel mit Montagekleber ein. Der muss nun erstmal zwei, drei Tage durchhärten

-> hier gehts übrigens zum Testbericht der günstigen Duosida Wallbox mit Appsteuerung





da es am zweiten Akkuset nicht weiter geht mache ich eben am ersten weiter.



die 16 AKkupacks sind fertig getestet, geladen auf knappe 4,0V und für 48h gebalanced



also fertig zur Verwendung



zunächst alle Akkupacks richtg herum einsetzen



achja, und keine Sorge wegen der geringen Abstände. Wenn sich zwei Packs seitlich berührne passiert rein garnichts, da sie sowieso gleich an den Busbars miteinander verbunden werden. Seriel = in Reihe



immer abwechselnd mal oben, dann mal unten







die einzelnen Packs werden stabil mit M6er Schrauben verbunden





mit den Schraubenschlüsseln dann bissel aufpassen, dass man nicht an einen benachbarten Pol kommt





16mm² Kabel als Verbinder





Verbindung zwischen den oberen und den unteren acht Packs

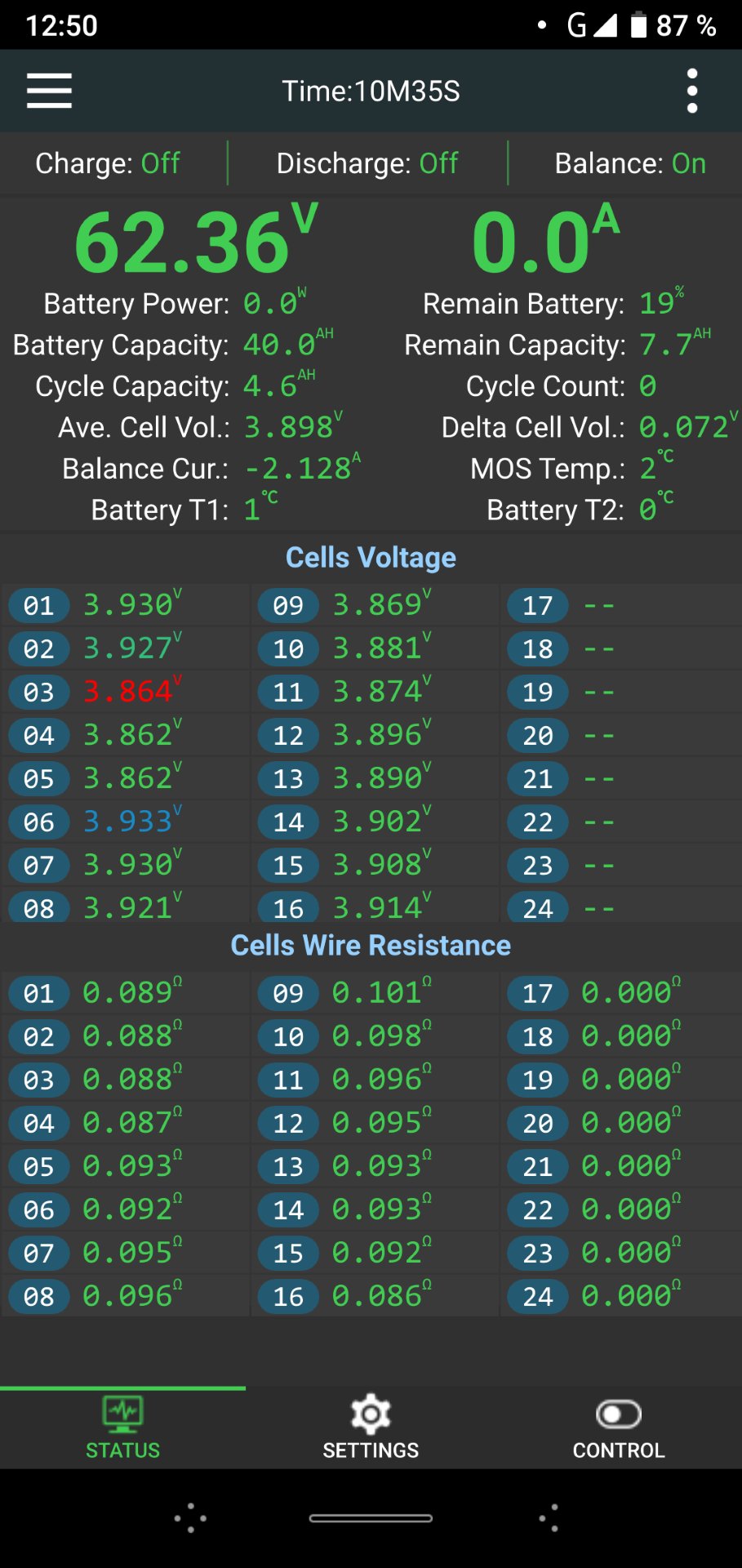

dann noch das BMS mit integriertem aktiven Balancer (2A Balancingstrom)





Knotenpunkt, da kommt später das zweite Set auch mit ran

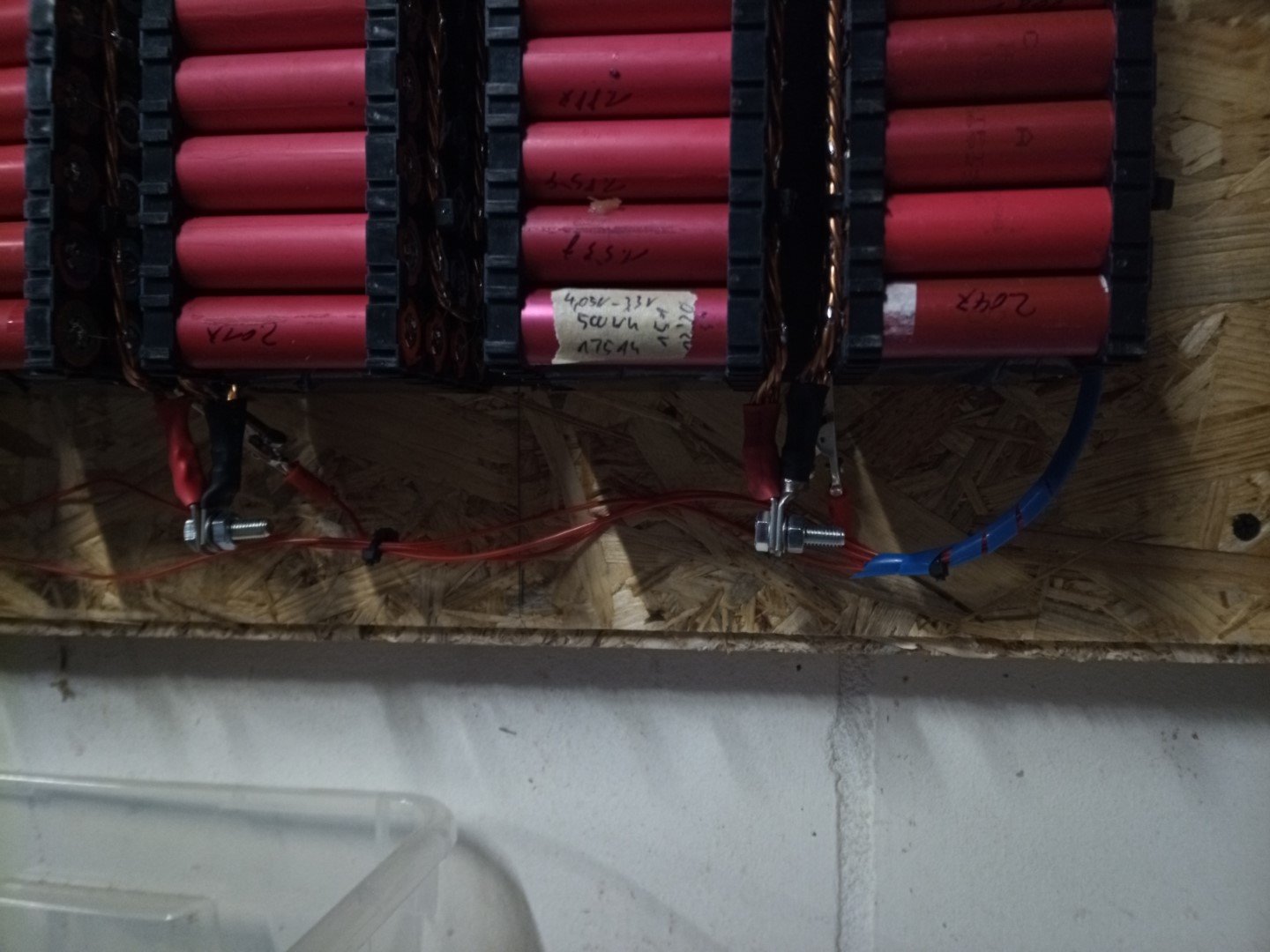

dann die Balancerkabelchen vorbereiten, mit Krokodilklemmen und teilweise auch anlängen mit extra Kabel







Kabelchaos... ich hasse das





mit ein paar Kabelbindern und Spiralschlauch ist es zumindest ein bisschen besser

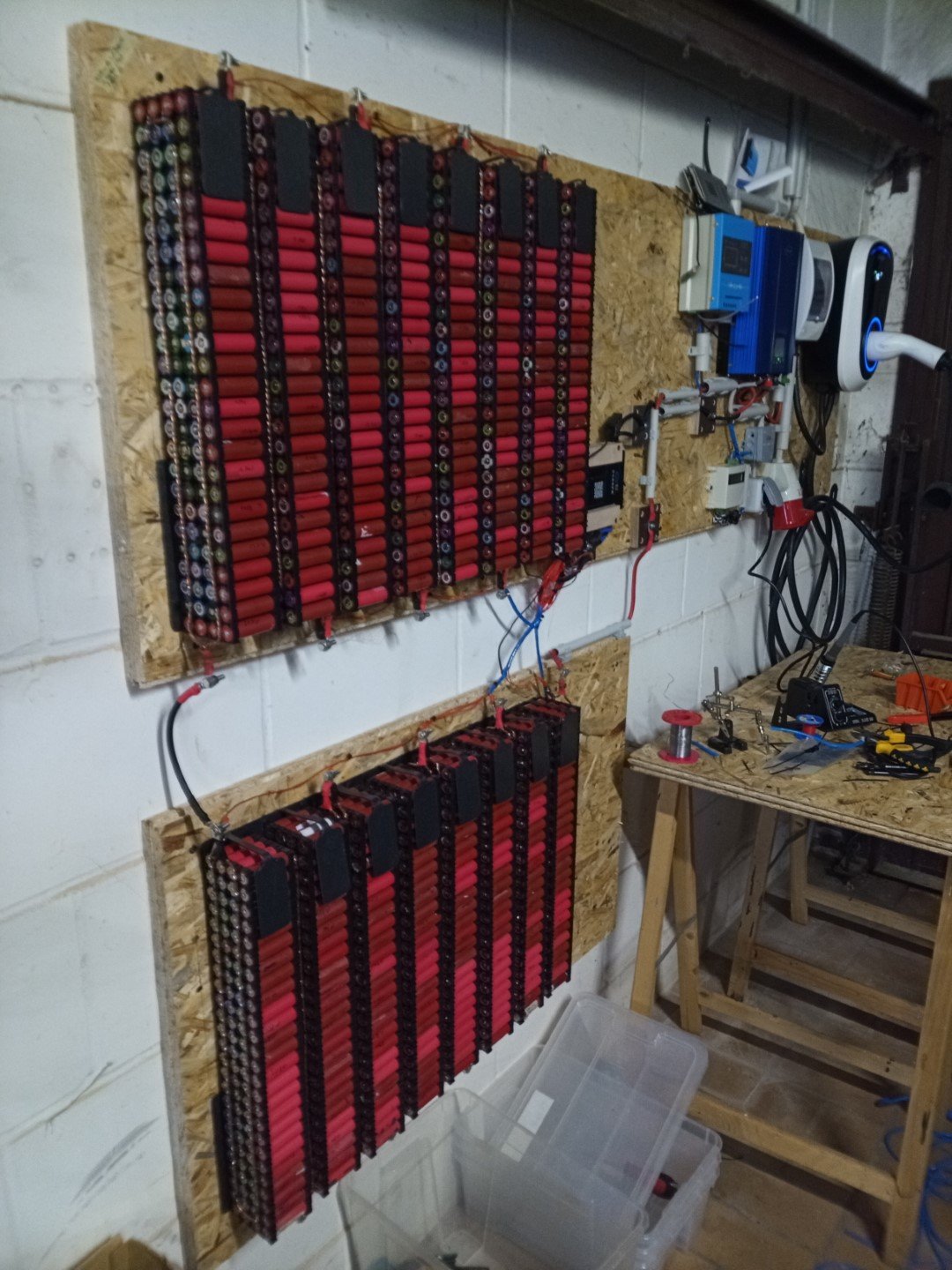

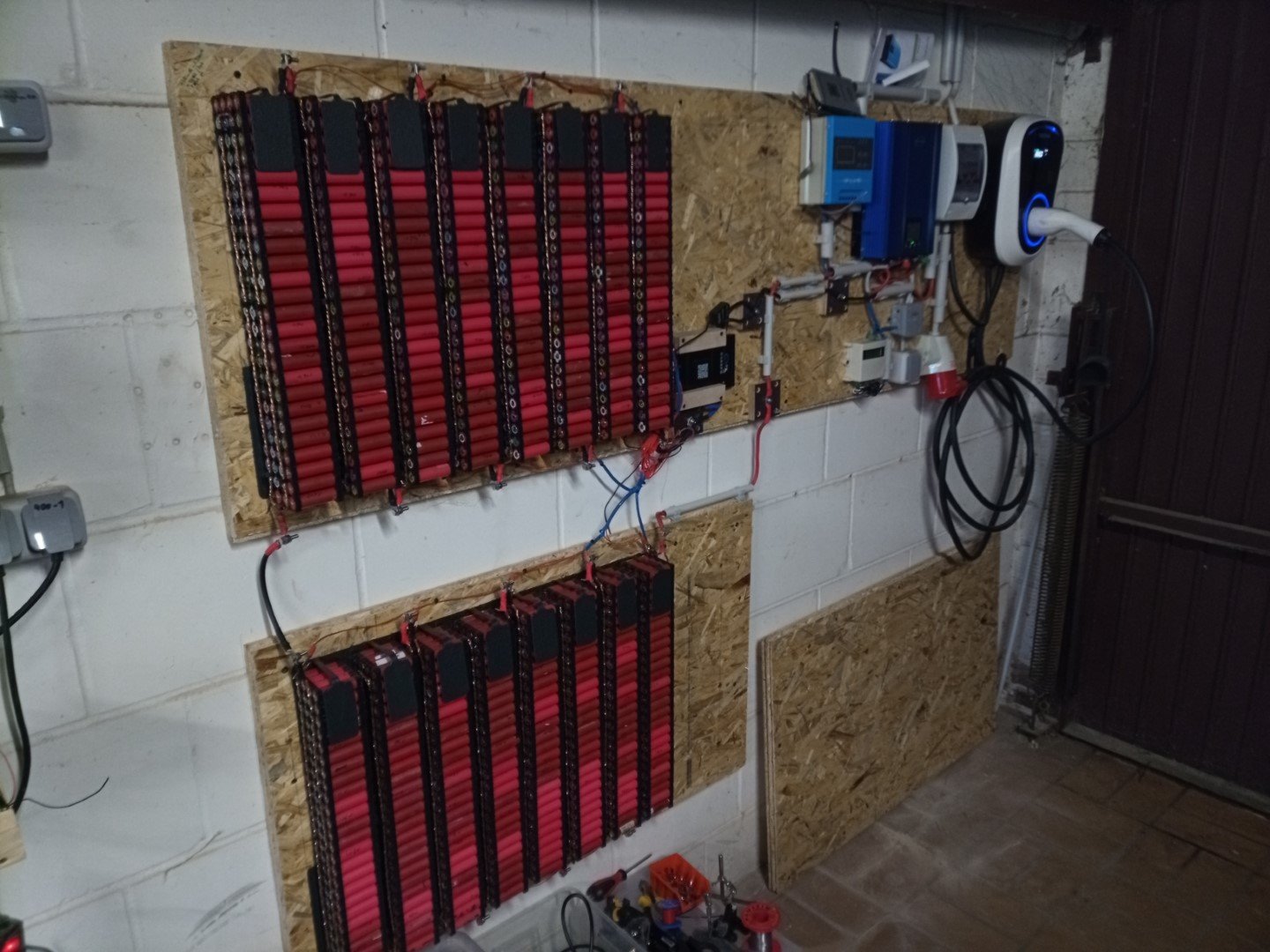

so, das ist der Stand zum Ende dieser Woche.

Betriebsbereit, wenn auch nur 1x da noch keine PV-Module auf dem Garagendach sind, die kommen erst im Frühjahr
