Im letzten Jahr kurz vor dem Jahreswechsel habe ich ja damit angefangen, eine Art "Tesla Powerwall" aus gebrauchten Laptopakus zu bauen, um den neuen Aiways U5 Elektro-SUV mit Strom aus der Photovoltaikanlage laden zu können, nachzulesen hier:



aktueller Stand:

es wird aus zwei parallelen Akkusystemen bestehen. Ein 16s100p mit rund 12KWh und ein weiteres 16s50p mit 4 KWh. Also insgesamt 12KWh Kapazität und 2.400 Laptopzellen

Bild von diy 18650 teslawall powerwall laptopakkus batterie gebraucht



die großen 100p Akkupacks sind alle fertig, werden aber noch endgültig auf ihre nutzbare Bruttokapazität getestet, anschließend wieder geladen und dann für mehrere Tage gebalanced, damit sie vor dem Einbau alle dieselbe Spannung aufweisen.

Diese hier sind schon getestet...

Bild von 18650 liion akku solarspeicher puffer



...diese hier stehen noch aus

Bild von lithium ebike akku zellen laptop batterie sicherungsdraht busbar 18650 powerwall



die reale Kapazität wird am modofizierten DL24 getestet -> mehr Hintergrundinfos zu meinen Testverfahren

Bild von akkupack bank dl24 electric load dummy elektrische last



die Packs haben alle um 500Wh. Bei 16 Packs sind das 8KWh nutzbare Speicherkapazität bei einem Spannungsbereich zwischen 4,05V und 3,3V was sehr schonend für die Zellen ist.

Bild von akkupacks testen kapazität messen 18650 dummy load kapazitätstest

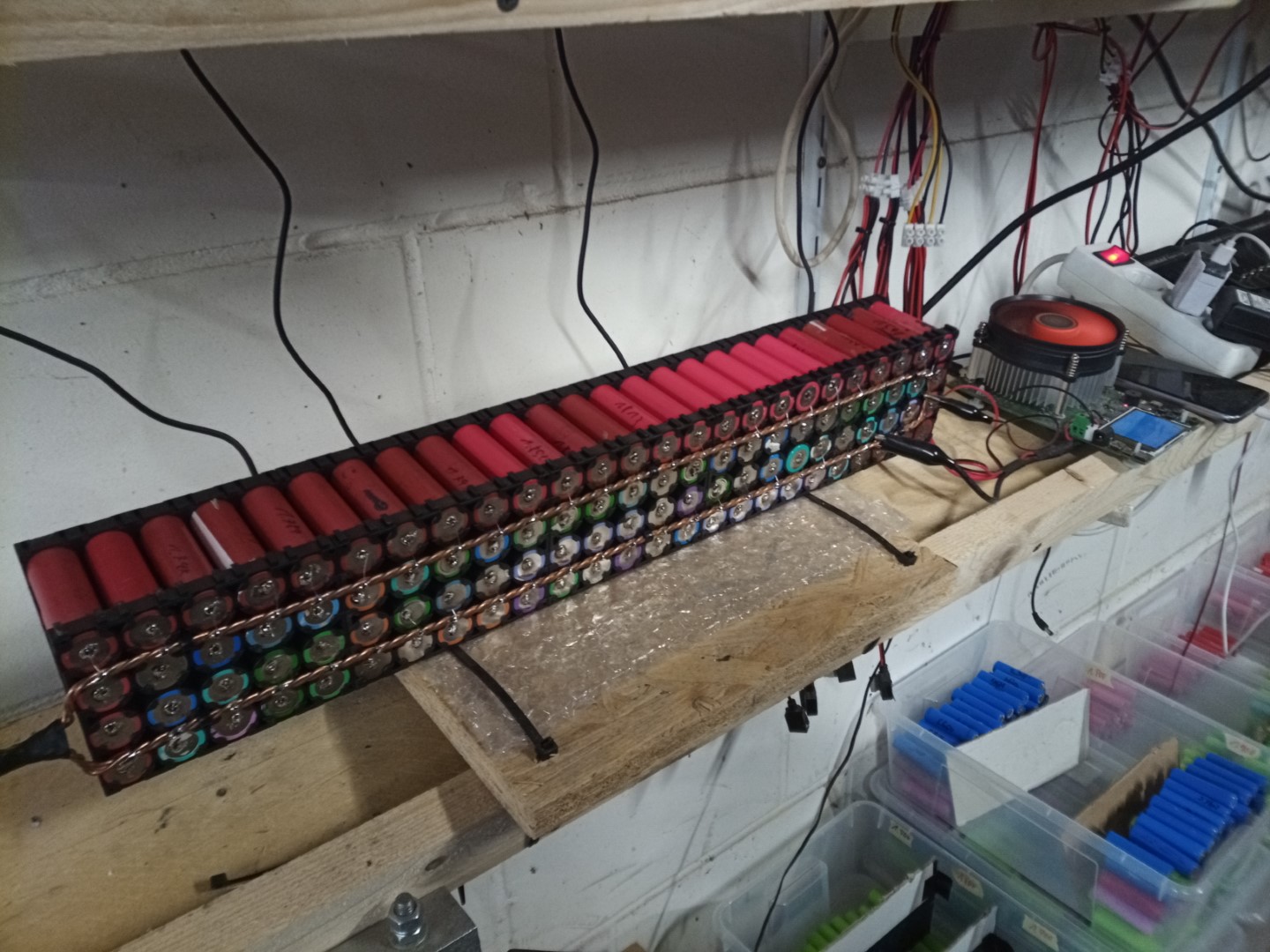

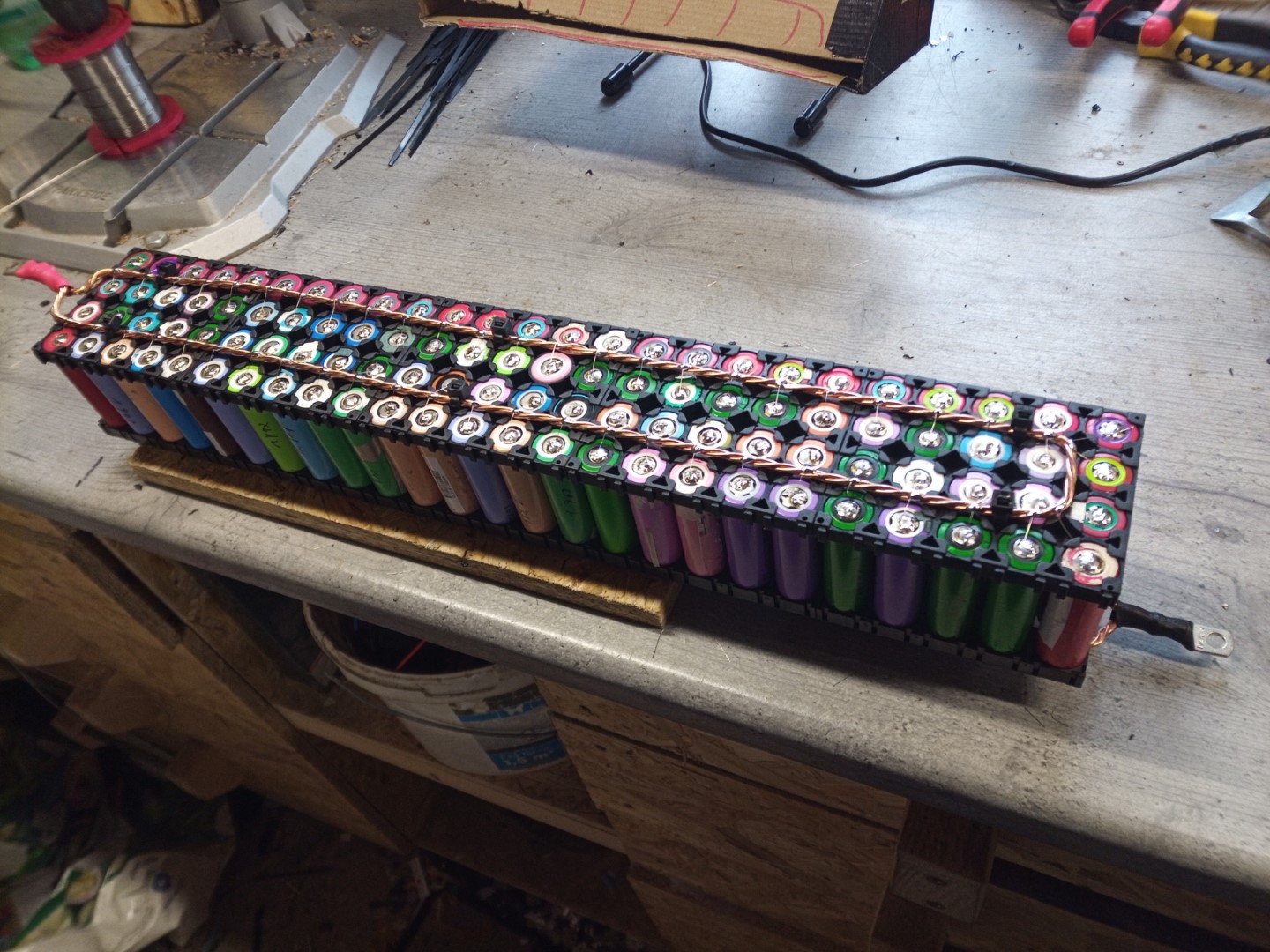

hier mal ein fertiges Akkupack

Bild von 16s100p 80p 14s 13s 60p akkupack 18650 busbar



Plus auf einer Seite, Minus auf der anderen, die Busbarenden gegensätzlich damit die 100 einzelnen LiIon AKkuzellen gleichmäßig belastet werden

Bild von 18650 akkuack battery 100p bank



für die Enden benutze ich Ringschraubklemmen / Ringterminals in SC16-6 also für 16mm² Kabelquerschnitt und mit 6mm Loch für eine M6 Verschraubung

Bild von ringtermina,l doy 18650 powerwall akkupack li-ion laptopzelle

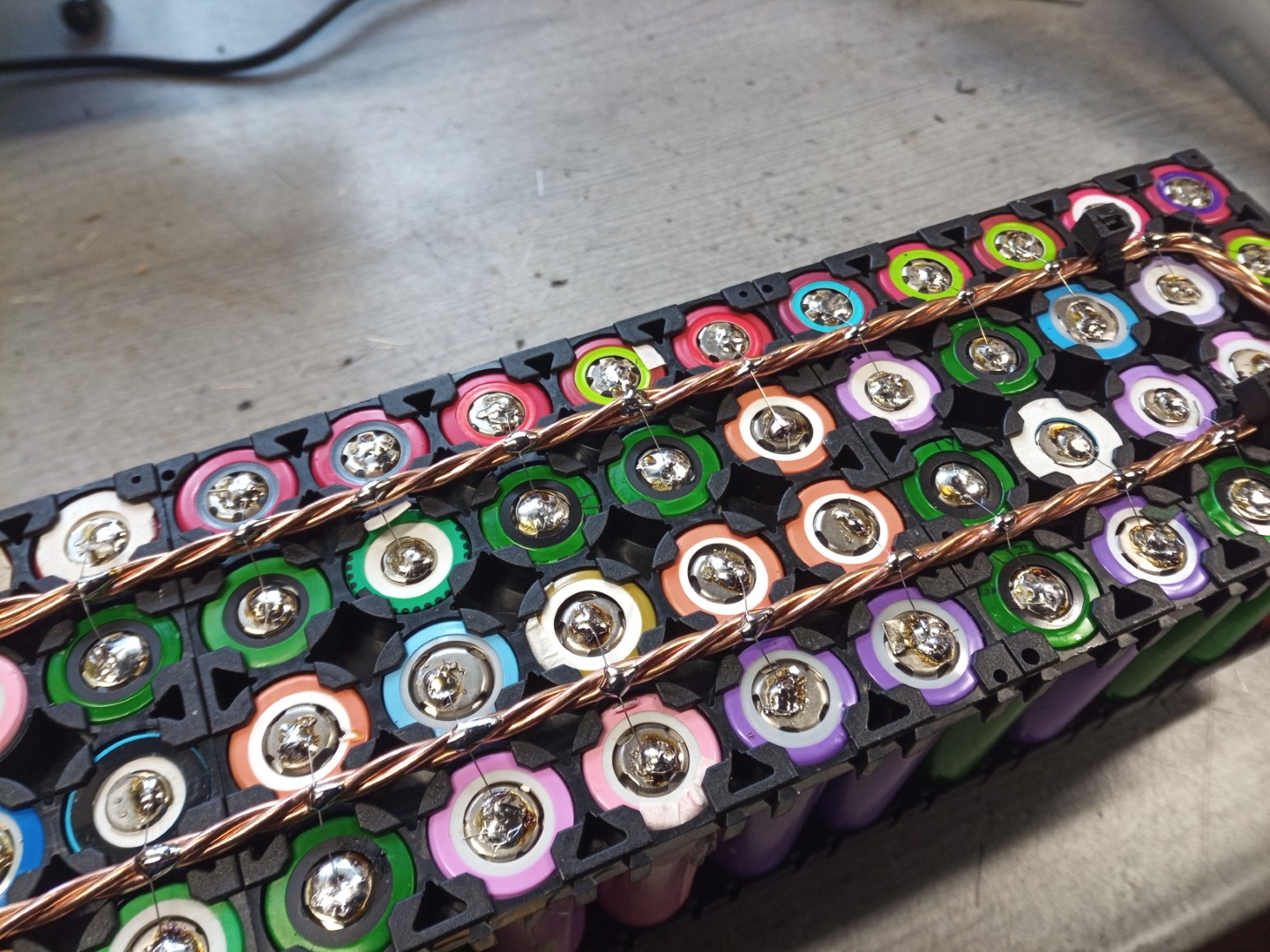

die Busbars bestehen aus drei Kupferadern mit je 2,5mm² verdrillt, die dünnen Drähte sind Sicherungsdraht in 0,2mm Stärke = 5A

Bild von sicherungsdraht kupferbusbar verdrillt kabel kupferader 18650 akkupack löten spotwelding



der Sicherungsdraht ist auch einer der Hauptgründe, weswegen ich die Verbindungen löte und nicht punktschweiße. Punktschweißen ist super überall da, wo die Verbindung mechanisch stabil und wackelfrei sein muss, also z.B. in eBikes oder Modellbau. Nachteil:  keine Einzelzellsicherung möglich, und die ist mir wichtig

Bild von fusewire 18650 solarakku powerwall sicherungsdraht punktschweissen löten



Bild von



während das erste Set mit den 16 Stück 100er Packs fertig gebaut ist aber noch durchgetestet werden muss geht es schonmal an den Bau der weiteren Akkupacks

Bild von 18650 zellhalter akkupack bauen diy selbstbau teslawall



auch hier werde ich eine Resteverwertung machen mit "schlechten" Zellen ab 1.500mAh

Bild von 18650 a500mah 1600mah akku zellen

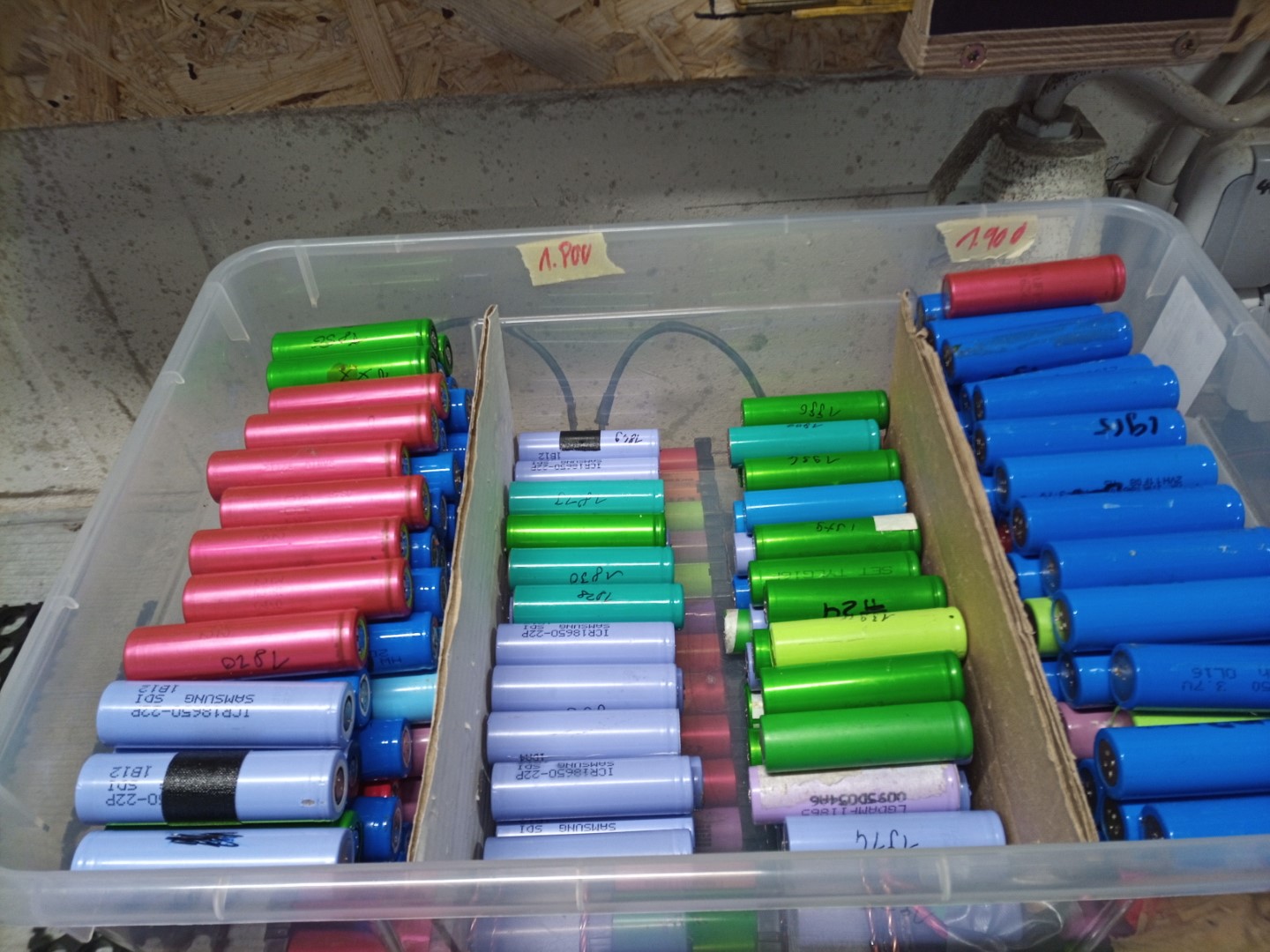

bis 1.900mAh maximal.

Das ganze Prozedere des Akkuzerlegens, Testen und sortieren findest Du übrigens erklärt im separaten Bereich im Menü unter Sonstiges -> Akkus

Bild von 18650 akku battery cells 1700mah 1800mah 1900mah

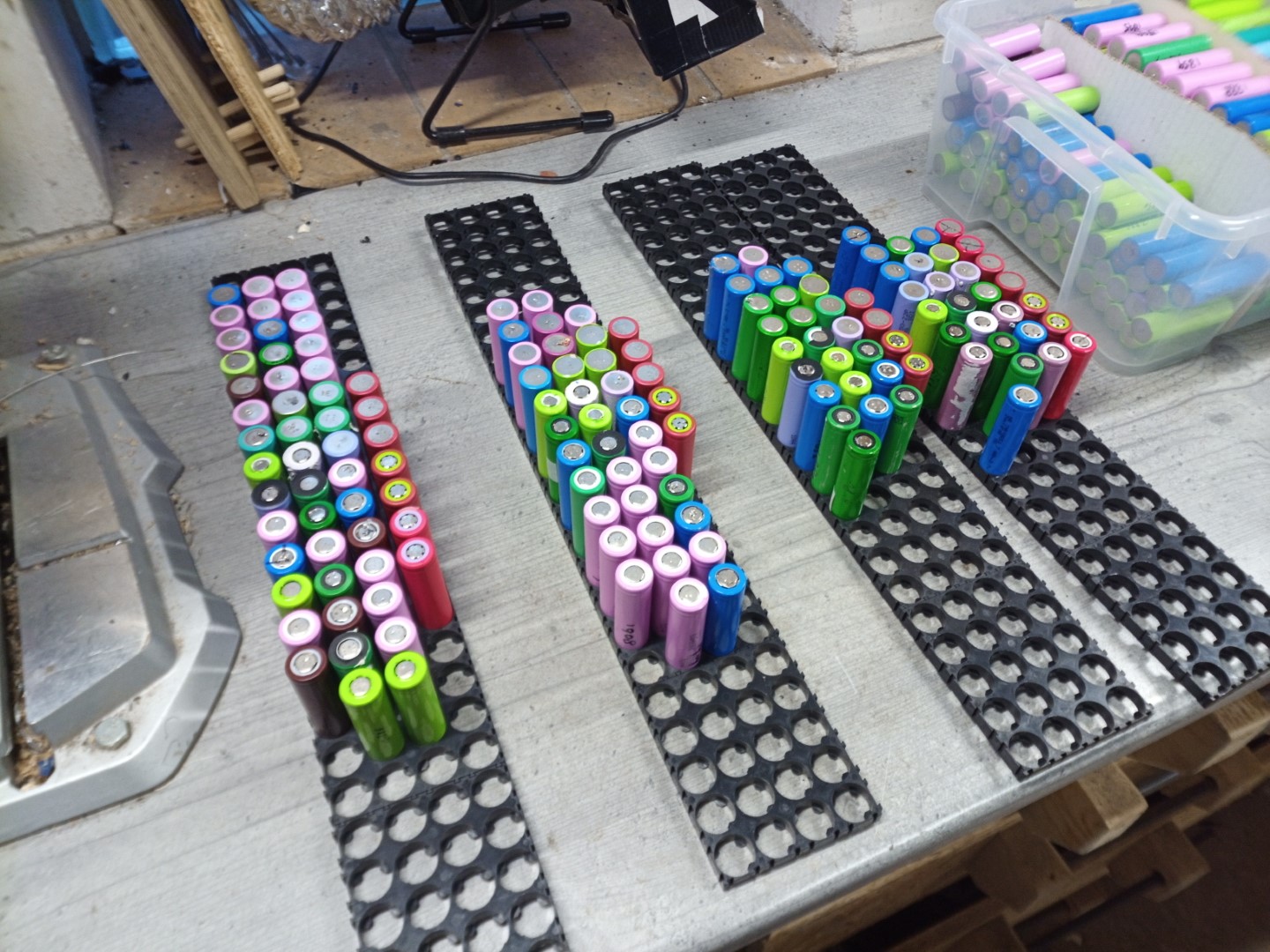

das Bestücken der Zellhalter mit Zellen macht mir am meisten Spaß am Bauprozess, da damit die langwierige Vorbereitung der einzelnen Zellen definitiv abgeschlossen ist

Bild von



Bild von 18650 akkubau akkupacks zusammenstellen



dieses Mal probiere ich was neues, und zwar werden das im Grunde zwei getrennte Akkus in einem.

Bild von 100p akkupack



die vordere Hälfte sitzt mit den Pluspolen nach oben, die hintere Hälfte nach unten

Bild von 18650 akkupack powerwall diy



die Sichtseite werde ich wieder mit roten Sanyos auffüllen

Bild von sanyo 18650 laptop ebike akkus alternative pylontech



Bild von



sieht schonmal ganz ordentlich aus

Bild von



Deckel drauf

Bild von 18650 liion zellen akkuspeicher batterie powerwall



fertig vorbereitet zum löten

Bild von



Bild von



die Biegeschablone für die Busbars wird erweitert um 50p.

Bild von busbar bauen biegeschablone template



Nun kann ich darauf 40p, 50p und 60p bauen, umgedreht auf der Rückseite zusätzlich 120p

Bild von



ich benutze 2x 2,5mm + 1x 1,5mm² (hab da mal eine 100m Rolle fälschlicherweise bestellt)

Bild von



Bild von



so wird das dann aussehen. Obenauf Plus und Minus der beiden Packs...

Bild von



...auf der Unterseite ist eine durchgängige Busbar, die die beiden Packs miteinander in Serie verbindet

Bild von 2x 50p akkupack 18650 powerwall



ich bin ja gespannt, was die "Resteverwertungszellen" leisten, also eine Seite schnell auf 4,05V aufgeladen und ab damit auf den Teststand und die elektronische Last mit 15A angehängt.

Bild von



Gleichzeitig wird die andere Seite dann aufgeladen, damit sie direkt im ANschluss ebenfalls getestet werden kann

Bild von



während der Test läuft habe ich mich mal wieder demelektrischen Garagentoröffner gewidmet. Den kann ich bisher nur per Funkfernbedienung steuern. Ich möchte noch einen normalen Schalter nachrüsten

Bild von



das ist ziemlich einfach. Dazu ist am Motor eine Klemme. Wird diese überbrückt (z.B. mittels einem Taster) ist das der Impuls für den Garagentoröffner entweder zu öffnen oder zu schließen. Also Klingeldraht verlegen...

Bild von



...Taster an die Garagenwand, anklemmen - fertig. Der Taster ist sogar beleuchtet (hab ich nicht so bestellt aber ich beschwere mich da ja nicht) und leuchtet auch, obwohl keine STromversorgung angeschlossen ist (keine AHnung warum, aber auch hier beschwere ich mich nicht)

Bild von



um den neuen Satz der zweigeteilten Akkupacks benutzen zu können brauche ich auch eine entsprechende Wandhalterung. Das Ausschneiden mit dem Plasmaschneider hat beim ersten Mal eigentlich recht gut geklappt, das mache ich einfach genau so wieder

Bild von blechtafel



der Plasmaschneider ist übrigens PPS 40 von Parkside, nichts besonderes, gibt's auch unter anderem Namen z.B. auf eBay als "Plasma Cut 40" samt aller möglichen Ersatz- und Verschleißteile. Hat 40A und schneidet bis zu 10mm Stahlblech, kostet 129€ im Angebot

Plasmaschneider Parkside PPS 40



die beiden Schablonen zum AUsschneiden habe ich noch vom letzten Mal aufgehoben

Bild von



Bild von plasmaschneider wallmount mounting system 18650 powerwall



Bild von plasmaschneider parkside cut-40 wallmount wandhalterung mounting system 18650 akkupack powerwall



das wird die obere Hälfte der Wandhalterung

Bild von



nicht perfekt aber viel besser als mit der Flex allemal

Bild von



Bild von schnittkante schnitt plasmaschneider blech stahl



Bild von



upsi

Bild von



dann draussen vor der Tür die Kanten entgraten und die Ecken abrunden

Bild von



danach kommt das Biegen

Bild von



mikt dem dicken Hammer über die Metallkante des selbst gebauten mobilen Schweißtisches geht das Abkanten ganz gut

Bild von abkanten



fertig zum Lackieren

Bild von



Bild von



Bild von



Bild von



scheinbar gibt es den Hammerschlaglack von Baufix nicht mehr, aber mein Rest in der Dose reicht noch genau für die beiden Teile

Bild von



Bild von baufix hammerschlaglack 18650 powerwall mounting system wandhalterung



mittlerweile sind auch alle acht Dopperlpacks fertig gelötet und am Aufladen, werden dann nacheinander in der Kapazität gemessen.

Je etwa 250Wh pro Pack sind dann bei 16 Packs insgesamt 4 KWh

Bild von



Zeit, um die freie Stelle an der Wand vorzubereiten

Bild von



da mus auch noch eine OSB-Platte an die Wand zur einfacheren Montage der Halterund und Kabel etc.

Bild von



zwei OSB Platten in je 15mm aufgedoppelt

Bild von



bei den Hohlblocksteinen gibt es nur Halt in den Fugen

Bild von



zusätzlich klebe ich die Dübel mit Montagekleber ein. Der muss nun erstmal zwei, drei Tage durchhärten

Bild von



da es am zweiten Akkuset nicht weiter geht mache ich eben am ersten weiter.

Bild von powerwall 18650 selbstbau diy



die 16 AKkupacks sind fertig getestet, geladen auf knappe 4,0V und für 48h gebalanced

Bild von



also fertig zur Verwendung

Bild von



zunächst alle Akkupacks richtg herum einsetzen

Bild von



achja, und keine Sorge wegen der geringen Abstände. Wenn sich zwei Packs seitlich berührne passiert rein garnichts, da sie sowieso gleich an den Busbars miteinander verbunden werden. Seriel = in Reihe

Bild von



immer abwechselnd mal oben, dann mal unten

Bild von diy 18650 powerwall



Bild von 8kwh diy 18650 powerwall tesla elektroauto



die einzelnen Packs werden stabil mit M6er Schrauben verbunden

Bild von



Bild von



mit den Schraubenschlüsseln dann bissel aufpassen, dass man nicht an einen benachbarten Pol kommt

Bild von



Bild von



16mm² Kabel als Verbinder

Bild von



Bild von



Verbindung zwischen den oberen und den unteren acht Packs

Bild von



dann noch das BMS mit integriertem aktiven Balancer (2A Balancingstrom)

Bild von



Bild von



Knotenpunkt, da kommt später das zweite Set auch mit ran

Bild von



Bild von



dann die Balancerkabelchen vorbereiten, mit Krokodilklemmen und teilweise auch anlängen mit extra Kabel

Bild von



Bild von



Bild von



Kabelchaos... ich hasse das

Bild von



mit ein paar Kabelbindern und Spiralschlauch ist es zumindest ein bisschen besser

Bild von



Bild von



so, das ist der Stand zum Ende dieser Woche.

Betriebsbereit, wenn auch nur 1x da noch keine PV-Module auf dem Garagendach sind, die kommen erst im Frühjahr

Bild von diy 18650 tesla powerwall aiways u5 elektroauto laden speicher
