Das Projekt Sonnenterrasse & Stützmauer hat sich über zwei Jahre erstreckt, hier geht's zu den anderen Teilen:

Diese Woche geht es rund:  wir haben 14 Tage Arbeitsurlaub und viel vor

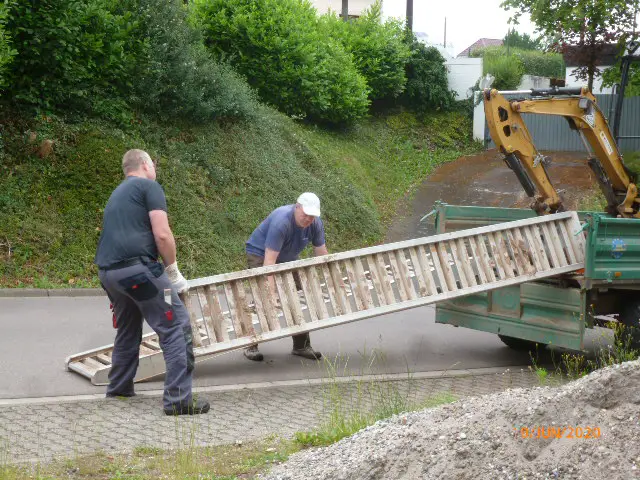

Bild von Bagger Traktor Anhänger



Bild von



es stehen einige Baggerarbeiten an, die höchste Priorität liegt beim Ausgraben und neu einsetzen der Regentanks, die sich vor zwei Jahren durch einen Starkregen gehoben haben

Bild von





die beiden Tanks sind richtig schief und konnten bisher noch nicht benutzt werden

Bild von



Bild von

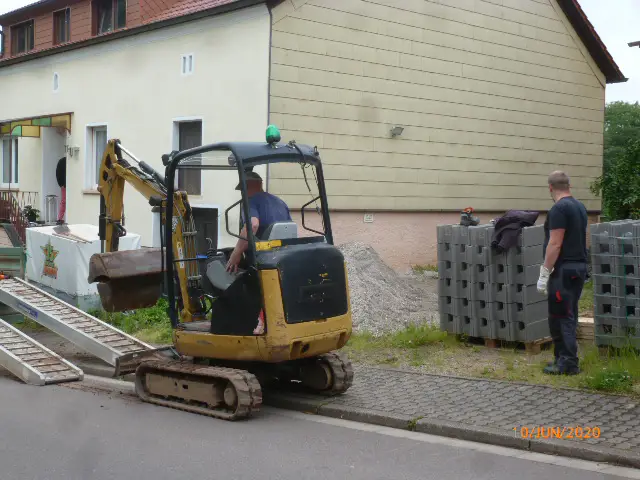

während sich Armin mit dem 1,8 Tonnen Caterpillar Bagger an die beiden 4.000 Liter Tanks herantastet...

Bild von



...schneiden parallel Mona und Heidi den Hollunder an der Grenze, da wir dort einen Graben ziehen wollen

Bild von



einerseits als Drainage da eine Kellerwand feucht ist...

Bild von



... andererseits als Kabelkanal zum Holzunterstand, wo demnächst eine zweite, kleine PV-Anlage montiert werden soll.

Bild von



Zusätzlich wird dann auch noch Starkstrom an den Holzunterstand gelegt um dort große Geräte wie z.B. den Holzspalter betreiben zu können

Bild von



einen großen Teil der Erde wird hinter die Stützmauer abgelegt. Nicht, weil das bautechnisch Sinn macht, sondern weil sonst kein Platz ist für den Erdaushub

Bild von



schnell noch mit dem Freischneider das hohe Gras und Gestrüpp gestutzt, damit man überhaupt sieht, wo gebaggert werden muss

Bild von



hier geht es übrigens zum -> Testbericht des Freischneider / Hochentaster / Heckenscheren Multitools

zuerst wird der hintere, linke Tank ausgegraben. Auf der "einfachen" Seite. Hier liegt nur ein einziges KG Rohr, der Überlauf der zum vorderen Tank führt

Bild von



Abchecken, wie man den Tank am besten am Bagger anhängt, um ihn hoch zu heben

Bild von



dicker Balken durch das Überlauf-Loch mit einem Schlupp dran

Bild von



Bild von



reicht nicht, also noch eines durch das Domloch

Bild von



Bild von



geht auch nicht. Das Erdreich rundherum besteht zu fast 100% aus Lehm und ist zudem batschnass, d.h. der Tank hat sich richtiggehend festgesaugt und kann nicht so einfach rausgehoben werden

Bild von



also noch weiter freigraben

Bild von



die Chefin gibt Anweisung

Bild von



neuer Versuch mit zwei Anhängepunkten

Bild von



jeah, da isser

Bild von



Bild von



ganz schön großes Loch

Bild von



Boden begradigen, Schlamm raus und tiefer buddeln, sodass nachher die Höhe so passt, dass der Domdeckel bündig abschließt mit dem aufgeschütteten Boden der Terrasse

Bild von



dann den zweiten Tank seitlich ausgraben

Bild von



Bild von



Bild von



die Höhe übertragen vom ersten Loch, damit das zweite nicht zu tief wird

Bild von



auf der haus-nahen Seite heißt es aufpassen, denn hier verlaufen unzählige Rohre und Leitungen dicht am Tank vorbei.

Zulauf / Ablauf / Strom / Wärmepumpenrohrleitungen / Versorgungsleitungen zum Gartenhaus mit Wasser, Strom, Netzwerk / Photovoltaik-Stromleitungen

Bild von



wir können nur so tief bagger, bis wir auf die erste Rohrleitung stoßen, etwas über der halben Höhe des Tankes. Das muss ausreichen zum Rausheben

Bild von



Bild von



Bild von



wieder doppelt anhängen und los geht's

Bild von



währenddessen staubsaugt Heidi die Stützmauer. Beim Ausbaggern ist ziemlich viel Erdaushub in die oberste Steinreihe gefallen da der Baggerarm nicht lang genug war, um die Erde sauber über die Mauer zu setzen

Bild von



auch hier muss der Boden in der Grube von Hand ausgegraben und begradigt werden

Bild von



vorsichtig bei den Rohranschlüssen

Bild von



soweit waren wir irgendwie schon einmal

Bild von



bevor die Tanks wieder rein kommen wird der gesamte Boden begradigt, dann eine 5cm Schicht lockere, steinfreie Erde reingeschippt und glatt gezogen, damit sich die Tanks dann später satt reinsetzen können

Bild von



Chris steht bereit zum Helfen

Bild von



das Einsetzen des ersten Regentanks geht deutlich schneller als das Rausheben  :-)



Bild von



Erde beifüllen und seitlich unter die Ränder verteilen zum Späteren Einschlämmen

Bild von



dann der zweite Tank

Bild von



Bild von



Armin buddelt nebenbei noch eine Wacholder Wurzel aus

Bild von



Bild von



Tag 2: während Armin mit dem Ausbaggern des Drainagegrabens seitlich am Haus anfängt...

Bild von





...damit dann später auch der Keller (Kornspeicher) auf dieser Seite mal trocken bleibt

Bild von





...macht der Rest von uns weiter mit den neuen Anschlüssen

Bild von



Bild von



Bild von



es ist richtig heiß und schwühl und das Zerlegen der alten Rohrteile ist verdammt anstrengend

Bild von



Pause

Bild von Pause



damit die Regentanks nicht nochmal beim ersten Starkregen auftauchen werden sie diesmal gleich zu 100% mit Wasser befüllt

Bild von



jetzt, da die Tanks sitzen und befüllt werden geht es zusammen mit Chris an die Anschlüsse

Bild von



ganz schön viele Rohrleitungen und Schläuche. A propos:  der Saugschlauch muss erwärmt werden, damit er über den Verbinder geschoben werden kann. Da von der Pause noch heißer Kaffee übrig ist benutzen wir den dazu

Bild von





Parallel geht's mit der nächsten Bagger-Baustelle weiter:  am Gartenhaus.

Bild von



was steht hier an?

Wir wollen einen zweiten Teich anlegen, etwas größer als der alte, der bereits da ist, unterhalb davon, und dann beide mit einem Bachlauf verbinden.

Bild von



Zusätzlich brauchen wir einen Graben vom Vom Gartenhaus, vorbei am oberen Teich bis hin zum neuen Teich um...

Bild von



...

  • das Regenwasser vom Gartenhausdach in den Teich zu leiten
  • Strom zu beiden Teichen zu führen für Beleuchtung
  • ein Wasserschlauch vom unteren Teich zum oberen zu führen, damit eine Pumpe den Bachlauf speisen kann

Bild von



Mona und Heidi verlegen die Rohre und ziehen Kabel + Zugschnur ein, da der Pumpenschlauch noch nicht geliefert wurde

Bild von



Armin buddelt derweil den Teich aus (etwa 5 x 5 Meter Wasserfläche, 1m an der tiefsten Stelle)

Bild von



Stefan und Chris machen an den Regentanks die Verrohrung fertig

Bild von



Chris prüft die Rohrverlegung...

Bild von



...und Heidi die Teicharbeiten, denn sie hat die Planung federführend in die Hand genommen  (oder bekommen? weiß nicht mehr  ? )

Bild von



sieht größer aus, als er tatsächlich ist, aber wegen des Gefälles muss der Teich auch auf einer Seite stark aufgeschüttet werden.

Bild von



an dem Tag ist es richtig doll heiß und wir schwitzen alle wie bekloppt

Bild von



kniffelige Stelle. Von oben kommend der Abgang mit Regenwasser (kpl. in Grau), von unten der langgezogene Bogen, durch den der Schlauch noch durchgezogen werden muss (orange in Grau), und durchgängig orange mit senkrechtem T-Stück dann Strom für Beleuchtung und Pumpenstrom

Bild von



der Teich ist fertig. Naja, zumindest fertig ausgehoben. Mit mehreren Ebenen und Zonen

Bild von



und zum zweiten Mal ist die Raupe am Bagger abgesprungen. Dieses Mal die andere Seite. Doch da das vor zwei Jahren am größeren Catterpillar 5T Bagger auch passiert ist weiß ich nun, wie man die Raupe nochmal drauf bekommt und das geht relativ fix

Bild von



Bild von



die ANschlüsse, die seitlich am Gartenhaus rausragen. Leerrohr mit 5x 1,5mm² Kabel und Regenüberlauf

Bild von



manuelles Verdichten

Bild von



Bild von



dann alles wieder zubaggern und glatt ziehen

Bild von



Bild von



Bild von



wenn der Bagger schonmal da ist haben wir noch so einige Kleinkram-Sachen zu erledigen. Wie die alte Auffahrrampen aus dem Gebüsch ziehen und auf die Seite legen

Bild von



die Wurzel des toten Kirschbaums entfernen

Bild von



oder das Ausgraben einer wild gewachsenen japanischen Zierkirsche

Bild von



währenddessen wird der Regentank zum EInschlämmen ein wenig zugeschüttet

Bild von







dann werden die Tanks wieder rundherum zugeschüttet

Bild von



während Armin mit dem Bagger die Tanks eingräbt und Heidi das Geschehen beaufsichtigt, damit nichts kaputt geht, machen Mona und Stefan am Drainagegraben in der EInfahrt weiter

Bild von



zuerst Noppenfolie

Bild von



dann Fliesschlauch über das Drainagerohr

Bild von



unter der Einfahrt hindurch lassen wir das Drainagerohr in ein KG-Rohr münden und...

Bild von



... hinter dem Holzunterstand in eine Sickergrube mit ca. 60 x 100 x 100cm münden

Bild von



zusätzlich soll in den Graben auch noch ein Leerrohr mit allerlei Kabel rein Richtung Holzunterstand.

Bild von



Also mal eben noch zwei Löcher durch die Kellerwand gebohrt für...

Bild von



  • 5x 2,5mm² für 400V Starkstrom (Holzspalter etc.)
  • Solarkabel (für 3,5KW PV-Anlage)
  • CAT7-Kabel (Steuerung Wechselrichter, WLan etc.)

Bild von



Armin hat derweil im Terrassenbereich die Mega-Wurzel der gefällten Blautanne "erlegt"

Bild von



nachdem die Tanks soweit wie möglich vergraben sind...

Bild von



...und die Drainage soweit vorbereitet...

Bild von



...geht es weiter mit dem Zuschütten der Drainage

Bild von



mit viel Handarbeit wird der Schotter so verteilt, dass er über dem Drainagerohr ist

Bild von



Bild von



noch zwei kleine Baustellen bleiben übrig:  das Abschaben des roten Schotters im "Vorgarten" damit wir da endlich mal den schönen Schotter von Heidi verteilen können

Bild von



so, jetzt ist nicht nur hinterm Haus Landunter sowie an der Seite, sondern auch vor dem Haus...

Bild von



so können wir dann demnächst rangehen und ein Unkrautflies auslegen, Randsteine setzen, Zierschotter drauf und dekorieren, vielleicht mit einem Springbrunnen oder einer schönen Lampe oder beides. Mal sehen

Bild von



letzter Auftrag für den Bagger:  Wacholderwurzel im Beet am Kornspeicher ziehen

Bild von



da isse. Richtig schwer. Liegt wohl an dem vielen Efeu rundherum...

Nun kann man das Beet auch neu anlegen

Bild von



fertig für diese Woche.

Bild von



Regentanks raus und wieder rein + kompl. neu angeschlossen, Teich gebuddelt samt Versorgungsleitungen verlegt, Drainagegraben samt Versorgungsleitungen, Vorgarten angefangen - garnicht mal so schlecht für drei Tage Urlaub.

Bild von



nächste Woche geht es dann weiter mit der Stützmauer. Fertig betonieren, Drainage verlegen

Bild von
