Wegen wechselhaftem Wetter mussten wir diese Woche spontan und flexibel sein bei der Planung, also gibt es auch dementsprechend hier und da mehrere kleine Projekte



1. Heidi-PV fertig

Die Photovoltaikanlage von Heidi am Gartenhaus soll heute fertig werden.

Hier geht es zu den anderen Teilen:

• Grundlast System: 600W PV + 3KWh DIY 18650 Powerwall
• KW13 - Heidi-PV & Winter-PV
• KW20 - Steinbruch, Chia & Heidi-PV
• KW21 - Heidi-PV fertig
• KW26 - Heidi-PV ATS, Vorgartenpflege, Hochbeete1



während ich am Basteln bin lädt die Powerwall noch auf, da zwei der insgesamt 14 Packs etwas schwächeln, aber dazu später mehr



was fehlt noch? Drei größere technische Punkte

1. Limiter-Box samt Strom-Sensoren im Zählerschrank
2. eine Verbindung vom Gartenhaus zum Haus (rund 60m) + durch zwei gemauerte Kellerwände durch zum Zählerschrank
3. 0-Watt-Einspeisung umsetzen, Erklärung s. auch hier -> Akkus - 11 Null-Watt Einspeisung



1. Limiter Box.

Der Soyo Source 1.200W GTIL Wechselrichter hat normalerweise einen Stromsensor, der den Verbrauch auf einer von drei Phasen im Haus misst und dann immer nur genau soviel Strom einspeist, wie tatsächlich verbraucht wird.

Problem:  der Verbrauch auf den beiden anderen Phasen wird so nicht erfasst. Also habe ich noch zwei weitere Sensoren (Stromklemmen) nachbestellt



• Strom-Messklemmen für den SoyoSource Wechselrichter gibt es einzeln (soweit mir bekannt) aktuell nur über den Händler Jesudom bei Aliexpress -> EINE Neue Sensor Keine Meter für Soyosource GTN 1000W 2000W Solar Grid Tie Inverter
• Ersatzteile wie Display und MosFETs führt dieser auch -> GTN-1000W 1200W





der SoyoSource Wechselrichter ist wie gesagt nicht dafür ausgelegt, drei Phasen zu messen. Normalerweise muss man sich entscheiden, ob man drei Wechselrichter kauft und verbaut, einen pro Phase, oder eben nur den Verbrauch von einer einzelnen Phase misst und kompensiert.

Aber ich habe eine Möglichkeit herausgefunden, wie man mit einem Wechselrichter alle drei Phasen misst.



und zwar kann man eigentlich nicht so einfach die Kabel von drei Sensoren zusammen in einen Anschluss stecken, da die Sensoren je nach Spannungslage eine Ausgangsspannung erzeugen und sich diese bei einer normalen Dreiphasen-Wechselspannung dann gegenseitig auslöschen würden.

Schauen wir uns hier z.B. den Zeitpunkt 25ms an.

• L1 liegt bei etwa 330 V
• L2 liegen beide bei etwa -165V
• in der Summe sind das 0 Volt



Und genau so würden drei parallel geschaltete Stromklemm-Sensoren auch messen.

Was allerdings funktioniert ist:

• ein Stromsensor richtig herum anklemmen
• die beiden anderen verpolt anklemmen, sodass sich die Werte addieren



Problem hier:
Man weiß vorher nicht, welchen Sensor man richtig herum, und welche man verpolt anschließen muss.





Was habe ich also gemacht:

Zuerst einen Sensor an L1 angeschlossen, den angezeigten Verbrauchswerte gemessen und auf ein Stück Papier notiert.

Dann einen Sensor an L2 und Wert notiert, dasselbe mit L3.

Ich hatte dann zum Beispiel:

• L1 = 100 Watt
• L2 = 50 Watt
• L3 = 50 Watt
• also 200 Watt Verbrauch insgesamt

Dann als nächstes die drei möglichen Kombinationen ausprobiert, wie man die Sensoren anschließen kann, also erstmal Sensor 1 (das ist beliebig welchen man als Nr. 1, 2 oder 3 nimmt, man muss sich nur merken, welcher wer ist bzw. an welcher Phase er klemmt) richtig herum angeklemmt und die beiden anderen verpolt dazu



dann den gemessenen Wert notiert.

Danach umstecken, also Sensor 2 richtig herum und 1 + 3 verpolt. Messwert notieren.

Dasselbe dann mit 3 richtig herum, 1 + 2 verkehrt.



Die Kombination, die am nächsten an die 200W rankommt ist die richtige.

Anmerkung:
Das Messergebnis ist so nicht exakt und es weicht vom tatsächlichen Verbrauch ab, zwischen 50 und 100 Watt je nachdem, wie der Verbrauch auf die drei Phasen verteilt ist.

Allerdings zwei Dinge sind hier positiv hervorzuheben

1. der Zähler läuft so niemals rückwärts sondern man hat immer einen minimalen Verbrauch und keine Einspeisung
2. das Ergebnis ist deutlich besser, als würde man nur einen Sensor an eine Phase anschließen



Nachdem der Umbau auf 3-Phasen-Messung funktioniert hat habe ich noch die Limiterbox an die Kellerwand über die Werkbank montiert. Zuerst eine Trägerplatte aus OSB



dann die Limiter-Box dran



links daneben das Funkmodul, um eine Verbindung zum Wechselrichter her zu stellen, dazu mehr im nächsten Schritt



den gemessenen Hausverbrauch sieht man im kleinen Display der Limiterbox nun auch nochmal.



2. Verbindung vom Gartenhaus zum Haus

Normalerweise ist die Limiterbox per 50cm Kabel direkt mit dem Wechselrichter verbunden



aber da die PV-Anlage im Gartenhaus ist rund 60 Meter vom Zählerschrank entfernt wäre "mal eben so" ein Kabel ziehen auch nicht so ohne weiteres möglich. Zudem auch ungewiss, ob die Entfernung technisch für das Signal überhaupt möglich ist.

Also versuche ich nun, das Signal anstatt per Kabel mittels Funk-Adaptern zu übertragen

• NiceRF v611 (100mW, ohne Gehäuse)
• NiceRF v613 (100mW, mit Gehäuse)
• NiceRF v651 (500mW, ohne Gehäuse)

eine Funkadapter muss an die Limiterbox und den gemessenen Verbrauch umwandeln und senden, der andere Funkadapter kommt an den Wechselrichter wo er das Funksignal empfängt und wieder zurück umwandeln muss





mit Montagekleber festgeklebt und mit einer Klemme über Nacht fixiert



das originale Signal ist übrigens ein Modbus / RS485. Mehr Infos dazu und wie man das Adapter-Paar einstellt und welche Werte man benutzen muss hier -> Akkus - 12 Modbus / RS485 Adapter

Nachdem die Adapter richtig eingestellt sind funktioniert die Verbindung auch, und zwar ziemlich gut und störungsfrei, der Wechselrichter empfängt den von den drei Sensoren gemessenen Verbrauch und speist genau so viel Strom ins Hausnetz ein



damit wäre die Anlage nun erstmal komplett funktionsfähig







beim Überprüfen der Werte des Akkus fällt dann aber auf, dass mit Pack Nr. 5 etwas nicht stimmt, und auch Nr. 6 hat eine leicht zu niedrige Spannung



also baue ich beide aus, nehme sie mit nach Hause und...



...schaue sie mir mal mit der Wärmebildkamera an. Und siehe da, bei Nr. leuchtet etwas auf







das ist eine einfache HT-102 zum Aufstecken auf das Handy, s. Aliexpress / Amazon / eBay



hier das ist der Übeltäter



durch die längere Standzeit und Nichtbenutzung ist die Spannung der Powerwall zu tief abgefallen, und diese eine Zelle ist dabei kaputt gegangen, die hat nun einen stark erhöhten Inneren Widerstand und schluckt dabei die Energie der umliegenden Zellen, setzt sie dabei in Wärme um



beim PackNr. 6 war eine der 40 Zellen leicht korrodoert und hat deswegen auch Leistung verloren und damit die Packspannung runtergezogen, diese also auch ausgetauscht, Packs wieder zusammen gebaut und mit dem Labornetzteil (Aliexpress / Amazon / eBay) neu aufgeladen - fertig





hier ist auch als Video die komplette Anlage erklärt:

https://www.youtube.com/watch?v=rPOXua9YaAg



2.) Fassaden-PV

Auch bei uns geht es in Sachen Sonnenenergie weiter. Neben der Photovoltaikanlage

• auf dem Gartenhaus
• auf dem großen Holzunterstand
• dem kleinen Holzunterstand
• der Winter-PV
• und der auf dem Garagendach



soll nun der Ertrag im Winter weiter verbessert werden, damit wir auch in der schlechten und dunklen Jahreszeit noch Strom für die Wärmepumpe und das Elektroauto haben



bei eBay-Kleinanzeigen habe ich ein paar gebrauchte Module günstig erstanden, die von einer Großanlage stammen



10 Jahre alt, 230Wp, effektiv nutzbar sollten da noch zwischen 200 und 210W sein





im Kortnspeicher ist mittlerweile ein richtiges PV-Module Lager. Ganz links / hinten die 10 neuen JA-SOlar, die für das Gartengeräte-Carport gedacht sind, welches dieses Jahr aufgrund der massiv gestiegenen Holzpreise wohl nichts mehr werden wird, in der Mitte die 16 restlichen 125W Module wie auch an der WInter-PV montiert sind, und vorne die 11 "neue"n Module. 8 der neuen Module werden später noch auf das Balkondach kommen, und...



...drei Module kommen an die Fassade hier um das Schlafzimmerfenster herum



die Fassadenwand hat Ostausrichtung, d.h. dass die aufgehende Sonne morgens eingefangen werden kann



Aluprofielschienen habe ich noch und schneide sie gleich passend zu



ausmessen und anreißen an der Wand



ich benutze die ganz normalen 10mm Stockschrauben wie auf dem Flachdach auch, mit dicken 12mm Dübeln



um im Bruchsteinmauerwerk einen besseren Halt zu bekommen fülle ich in die Bohrlöcher zuerst Montagekleber, bevor die Dübel rein kommen.

Nachdem die Dübel in den Löchern sind wird nicht direkt die Schraube eingedreht sondern der Montagekleber darf erstmal mindestens 24h austrocknen. Wenn danach die Schraube den Dübel spreizt druckt dieser gegen den ausgehärteten Montagekleber und nicht in ein lockeres, bröseliges Mauerwerk



in der Zwischenzeit bereite ich schonmal die Verkabelung vor, angefangen bei der Kabeldurchführung durch das dicke 70er Mauerwerk im Keller



der erste Versuch geht schief, ich setze den Bohrwinkel zu steil an und so reicht der 75cm Bohrer nicht aus. ALso nochmal neu bohren und diesmal etwas flacher



knappe Sache, passt gerade so



so wie die Bohrlöcher jetzt sind sieht man später nichts mehr davon, da die Module direkt davor sitzen und diese verdecken



20mm Leerrohre rein und an beiden Enden grob verklebt



drinnen kommen sie direkt unterhalb der Decke und über der Tür raus.

EIn Leerrohr für die Fassaden-PV, das andere für die später geplante ANlage für das Balkondach



hier die Komponenten, die im Schnweinestall nun verbaut werden sollen:

• 6er Sicherungskästchen (Amazon / eBay)
• Wechselrichter:  GMI 350 Grid tie Micro Inverter
• Display zur Überwachung der Daten ( Aliexpress / Amazon / eBay)
• Sicherung B16 (Amazon / eBay)
• Sicherung DC (1x 32A / 1x 63A) für Photovoltaik und Batterie)   auf Aliexpress / Amazon / eBay



direkt neben der Tür ist schon ein gut ausgestatteter ANschlusspunkt vorhanden, hier irgendwo soll der Wechselrichter mit angeschlossen werden, damit er die Leistung der Solarmodule ins Hausnetz einspeisen kann



ich baue mir solche Sachen immer gerne auf eine OSB-Trägerplatte, da sich auf Holz viel einfacher und genauer Dinge wie Steckdosen, Rohrklemmen, Verteilerdosen etc.pp montieren lassen als jedes Mal Löcher zu bohren + Dübel zu setzen und jedes 2. Loch nochmal neu zu setzen, weil der Dübel im Bruchsteinmauerwerk keinen Halt findet



damit wäre die Trägerplatte um ausreichend Platz erweitert



ich gehe mit dem 350W Wechselrichter an eine Phase der 400V Leitung dran dan diese in der Regel eh nicht benutzt und daher frei ist



so sieht der Aufbau aus.

• rechts unten der Wechselrichter geht mit seinen 230V in die Verteilerdose links oben
• die Verteilerdose ist an eine Phase des 400V Anschlusses nebenan angeklemmt
• die Phase des Wechselrichters geht unten links durch das Sicherungskästchen und ist nochmal extra mit 16A abgesichert
• zusätzlich im Sicherungskästchen ist eine Messklemme an der Phase des Wechselrichters, die zum Display rechts oben führt, welches dann immer die Leistung in Watt anzeigt, die gerade produziert wird
• die freie Doppelsicherung ist für die beiden PV-Leitungen, die kommen noch





erster Test:  Wechselrichter und Anzeige funktionieren. Die 0,67W Leistung die gerade angezeigt werden sind der EIgenverbrauch des kleinen Wechselrichters, die PV-Module sind noch nicht angeschlossen



bevor die PV-Module dran kommen möchte ich den Wechselrichter noch ein wenig modifizieren.



wie beim SG-Series Wechselrichter auch werde ich einen Pufferkondensator parallel an den PC-Eingang anschließen, der das (langsame) Tracken des MPPs bei kurzen / kleinen Schäfchenwölkchen verhindern und somit den SOnnenertrag steigern soll



dazu nehme ich zwei Y-Adapter (Amazon / eBay) und löte den Kondensator an, fertig sieht das dann so aus







als Halterung für den Kondensator nehme ich wieder ein Abfall-Stückchen von einem Brett und bohre mit der Standbohrmaschine ein passendes 30mm Loch mit dem Forstner-Bohrer rein



mit einem WInkel das Brett an die OSB-Platte schrauben, Kondensator durch das Loch stecken, Kabel an den Wechselrichter anschließen - fertig



nächster Tag, der Montagekleber ist ausgehärtet, also rein mit den Stockschrauben. PS:  bei den dicken Schrauben ist ein Akkuschrauber mit Schlagfunktion sehr hilfreich, dann reicht sogar der "schwache" Akkuschrauber für 30€ von Lidl



um Aluprofile zu sparen mache ich sie nicht durchgängig sondern nur als vier Teile mit je 1,20m



dann festgestellt, dass die Module 50mm Rahmenstärke haben, ich aber nur Montageklemmen für 40mm habe. Na toll, bis die bestellt sind und ankommen ist wieder eine Woche rum. Also zumindest mal für den Test an die Hauswand anlehnen...



...und Solarkabel einfädeln



das ist normales 4mm² Kabel









oben in die DC-Sicherung rein, unten raus und in den Wechselrichter



jetzt kann auch der Deckel drauf



Die drei Module werden alle parallel verschaltet, da der Wechselrichter nur max. 50V PV-Eingangsspannung verträgt. Jetzt fehlt nur noch Sonne für einen Test



für einen Funktionstest, ob alles klappt reicht es aber aus. Rund 66 W kommen auch ohne Sonne / mit Wolken an



so sieht das nun komplett aus





zumindest bei nur 110W = etwa 1/3 von dem, was der WR kann, ist die Temperatur super



hintendran auch



hier rechts daneben ist übrigens der Balkon, wo die restlichen 8 Module drauf sollen



stabiles Metallgestänge. Als Nebeneffekt erhoffe ich mir, dass es im Sommer nicht mehr ganz so heiß wird. Trotz vorne offen staut sich die Hitze auf dem Balkon ernorm, sodass man ihn erst ab etwa 17 Uhr benutzen kann, wenn die SOnne ums Haus herum verschwunden ist und nicht mehr direkt auf das Welldach scheint. Durch die PV-Module würde die direkte Sonne weitestgehend abgeschirm werden, das sollte sich dann auch positiv auf die Temperaturen auswirken



das Kabel bereite ich schonmal vor







hier rechts ins Eck kommen die PV-Kabel für den Balkon



weil:  der Plan ist,

• die Balkonanlage zunächst an den großen Infinisolar E 5.5k Wechselrichter anzuschließen. Der hängt auch im selben Kellerraum auf der anderen Seite und von zwei PV-EIngängen ist aktuell nur einer belegt durch die PV auf dem großen Holzunterstand
• wenn dann das Gartengeräte-Carport nächstes Jahr fertig gebaut ist kommt der Wechselrichter samt Powerwall-Spind raus aus dem Keller und rein in das Carport. Und dann wird die Balkon-Anlage fix umgeklemmt, denn an genau dieser Stelle an der Wand senkrecht verläuft ja das Kabel vom Holzunterstand hin zum Wechselrichter. Das wird durch den Umzug dann frei und kann für die Balkonanlage genutzt werden



Bezugsquellen, Handbuch, Zubehör, Facotry Passwort, Erfahrungsbericht und mehr:

• Hybrid Wechselrichter MPI 10k mit 10000 Watt von MPP Solar Infinisolar
• Hybrid Wechselrichter MPI 5.5k mit 5500 Watt von MPP Solar Infinisolar





kurzer Blick in den Garten:



zwischendruch immer wieder mal ein paar AKkuzellen durchtesten



Björn hilft mir nun zwischendurch beim Zerlegen und hat mir schon drei solche volle Kisten = rund 1.000 Stück vorbereitet



da der kleine Wechselrichter im Betrieb unter Last zu heiß wird baue ich ihn wieder ab und zerlege ihn mal.



Obwohl das Alugehäuse schon wieder von über 50°C auf 30°C abgekühlt ist messe ich im Innern noch immer 60°C an der Hochfrequenzspule, sodass ich davon ausgehe, dass sie im Betrieb die 100°C erreicht - was viel zu viel ist



also versuche ich, die Kühlung weiter zu verbessern und bohre mit der Parkside Tischbohrmaschine seitliche Luftlöcher mit 8mm beideitig in das Alugehäuse







mit Hilfe dieses kleinen Stepdown Konverters will ich dann einen 12V PC-Lüfter betreiben, der den Wechselrichter kühlt



den Stepdown Converter habe ich einfach an den PV-Eingang dazu gelötet. Wenn die SOnne scheint kommen etwa 40V an, der Stepdown macht daraus 12V und der Lüfter dreht sich. Ist die Sonne weg geht auch der Lüfter aus



aha, sogar mit LEDs...  War keine Absicht, ich hab den Lüfter aus meiner PC-Krabbelkiste gefischt



252W Leistung aktuell



sieht schon irgendwie cool aus





noch ein Schutzgitter davor



und siehe da, endlich, auch bei über 300W bleiben die Temperaturen nun fast schon frostig



auch die hintere, heiße Seite bleibt unter 30°C



von dem ganzen Experiment samt Verbesserungen gibt es auch ein kleines Video

https://www.youtube.com/watch?v=LmvJP0VpV5I



zwischenzeitlich ist schon das Montagematerial angekommen und die Module konnten ruckizucki montiert werden







hier sollte dann auch das Schlafzimmer im Sommer etwas kühler bleiben, da die Vormittagssonne nicht mehr das komplette Mauerwerk aufheizen kann



















Damit steuert die Anlage nun von morgens etwa 8 Uhr bis mittags 13.30 Uhr zwischen 250 und 300W zu unserem Stromverbrauch bei.

Ich bin gespannt, wie sich das im WInter auswirken wird.





3.) Drainage Sonnenterrasse

seit die Sonnenterrasse verfüllt ist haben wir ein neues Problem

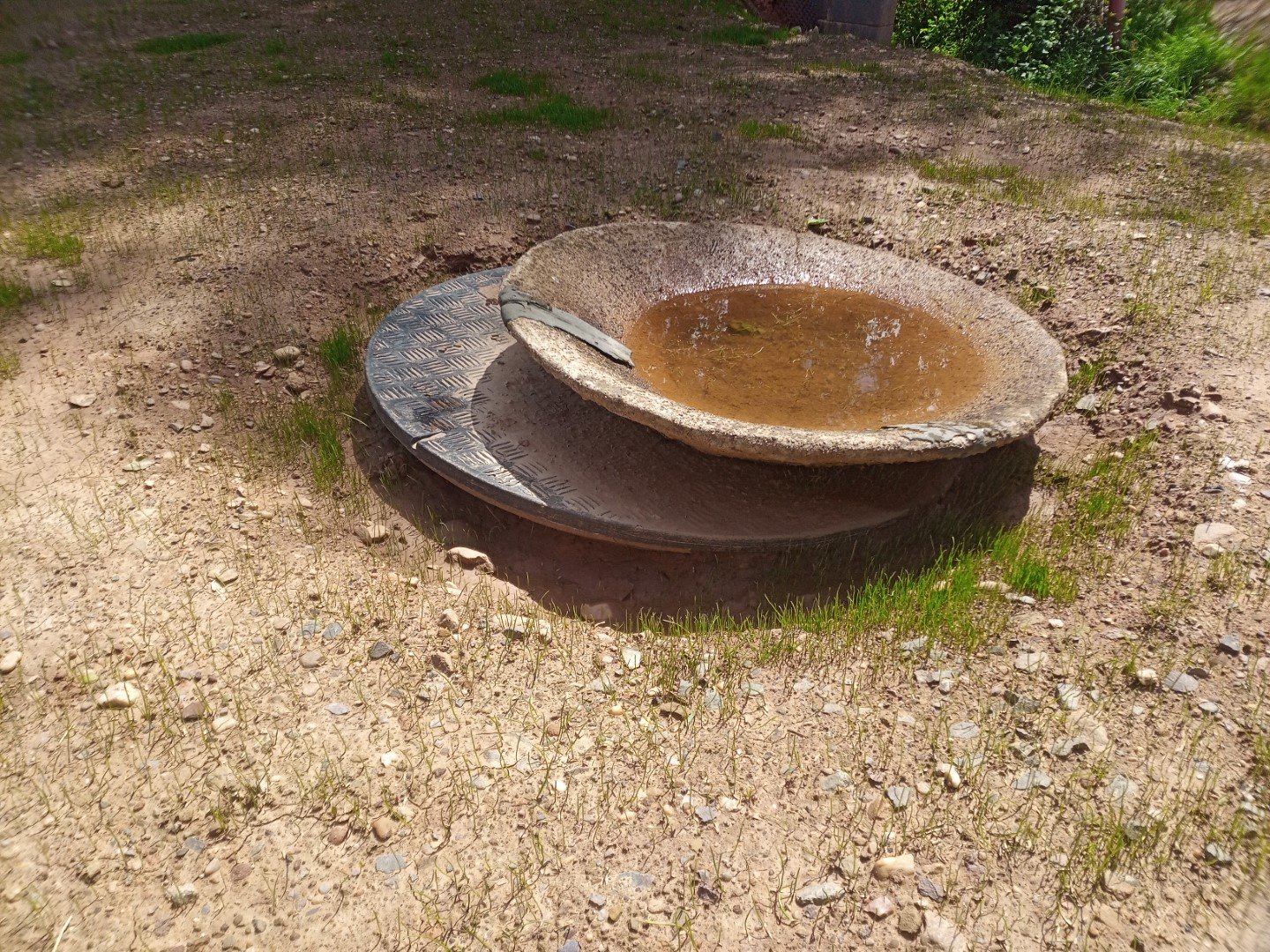

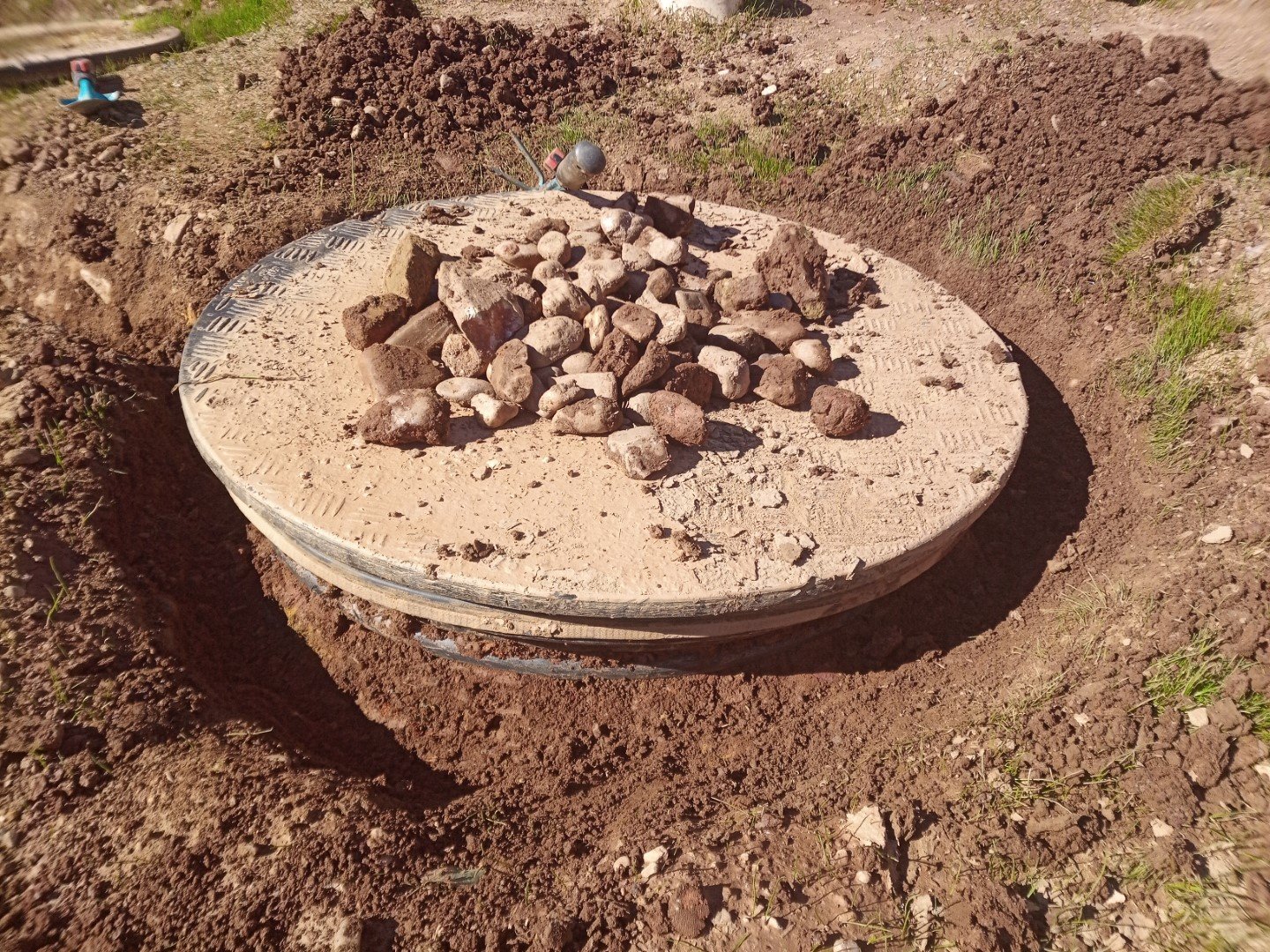

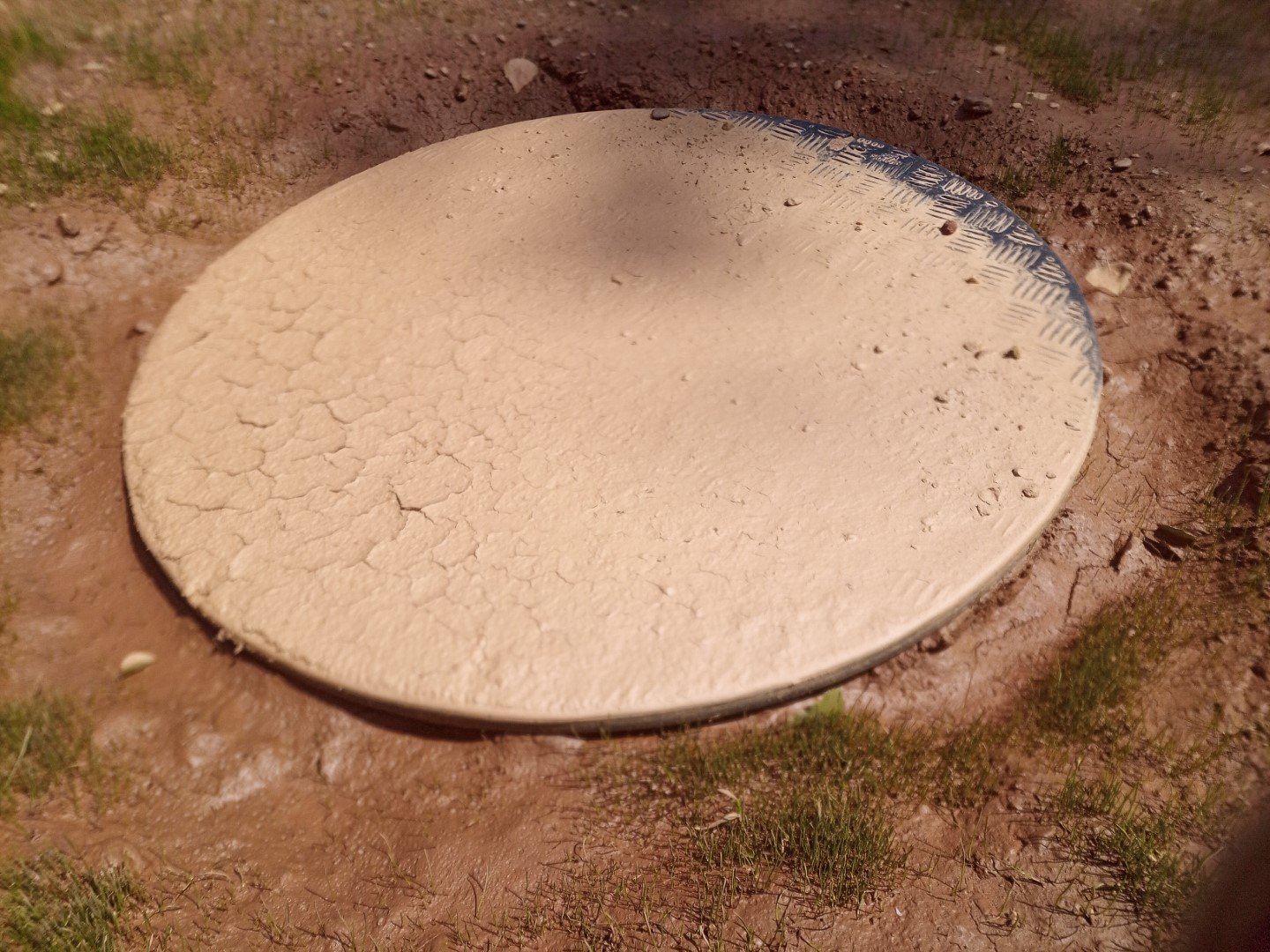

und zwar sind die Tankdeckel der Regenwasserzisternen abgesoffen. Klar, die sind niedrig, sollen ja ebenerdig mit der WIse nachher kommen.

Problem hierbei:  da der Boden sehr lehmig ist und das Regenwasser nicht versickert schwappt anscheinend lehmiges Regenwasser von oben in beide Tanks rein. Das Ergebnis ist, dass das Wasser in der Toilettenspülung nun orange/braun ist. Das alleine wäre ja nicht so schlimm, aber auch die Waschmaschine läuft bei uns ja mit Regenwasser - und das get nicht, wenn das Wasser lehmig ist, weswegen wir schon seit über einer Woche wieder umgestellt haben auf Frischwasserbetrieb



nun, am Wochenende hat es endlich mal aufgehört zu regnen, der Boden ist einigermaßen getrocknet und ich will das Problem angehen

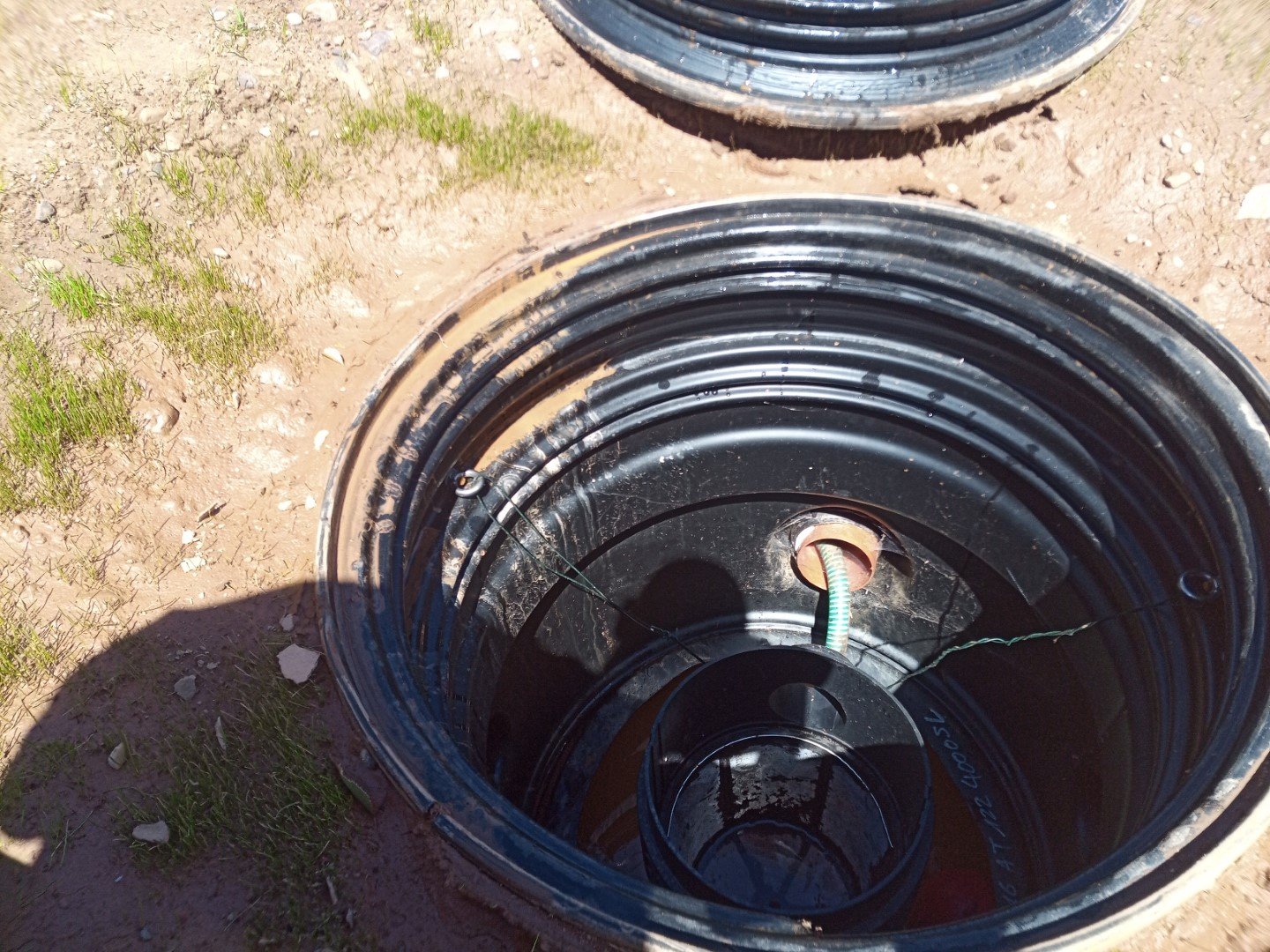

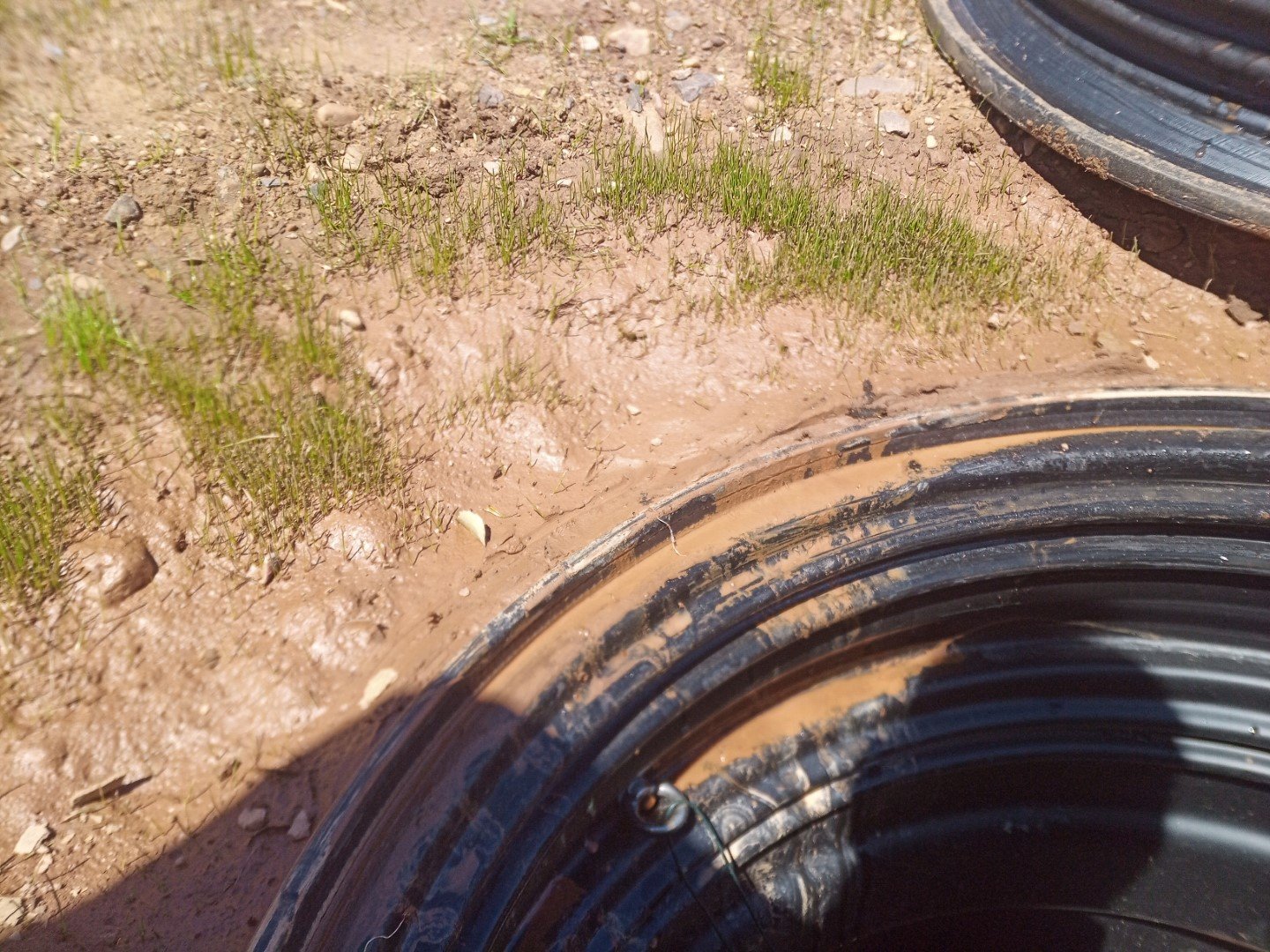

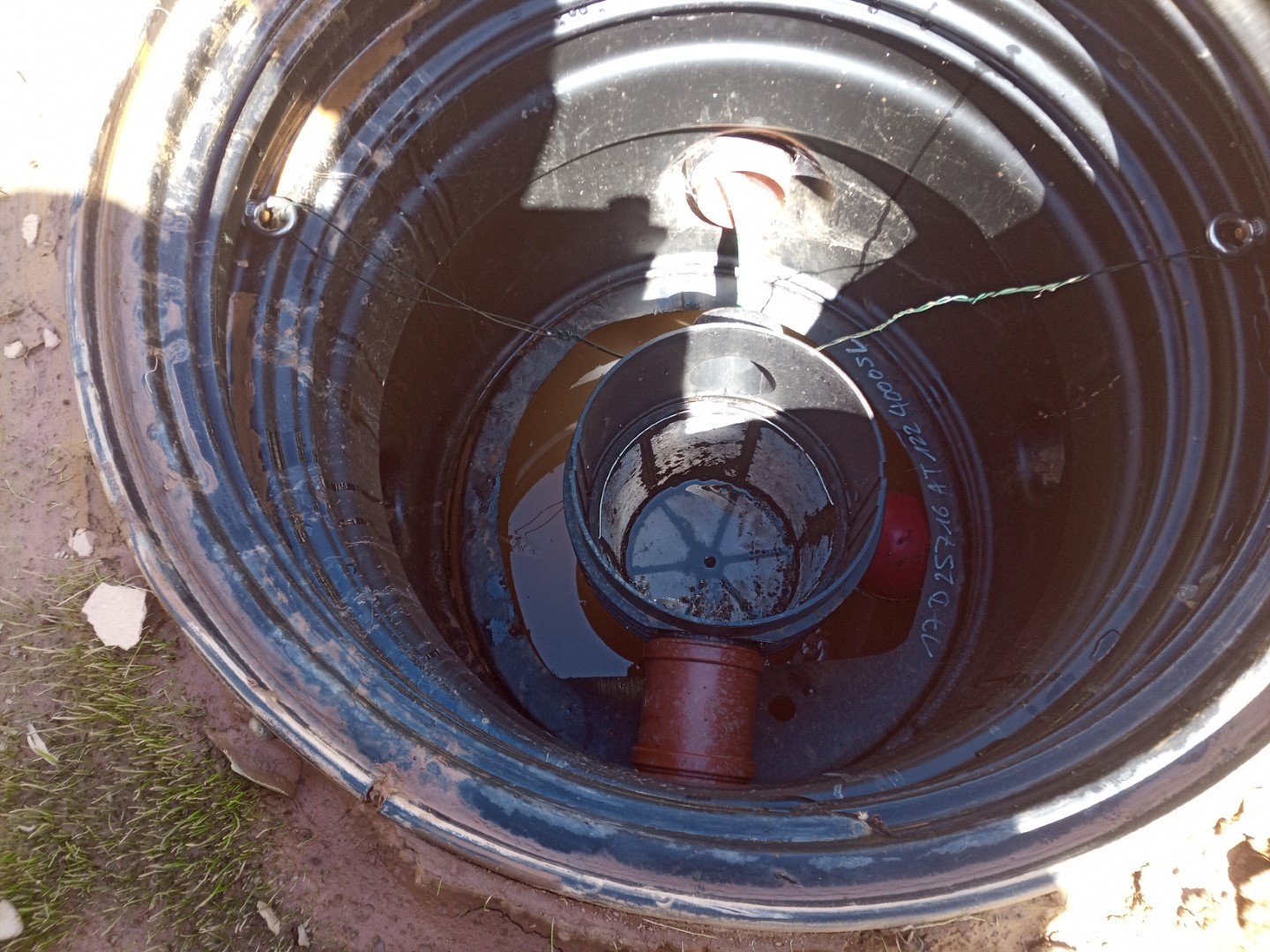

hier sieht man auch, wie das lehmige Wasser oben rein ist.



hauptsächlich, weil der Deckel nicht richtig zugedreht war aber da der Boden so lehmig ist und das Wasser generll nicht gut abfließen kann werden wir ohne eine Drainage spätestens ab Herbst dauerhaft dieses Problem haben











der Plan:

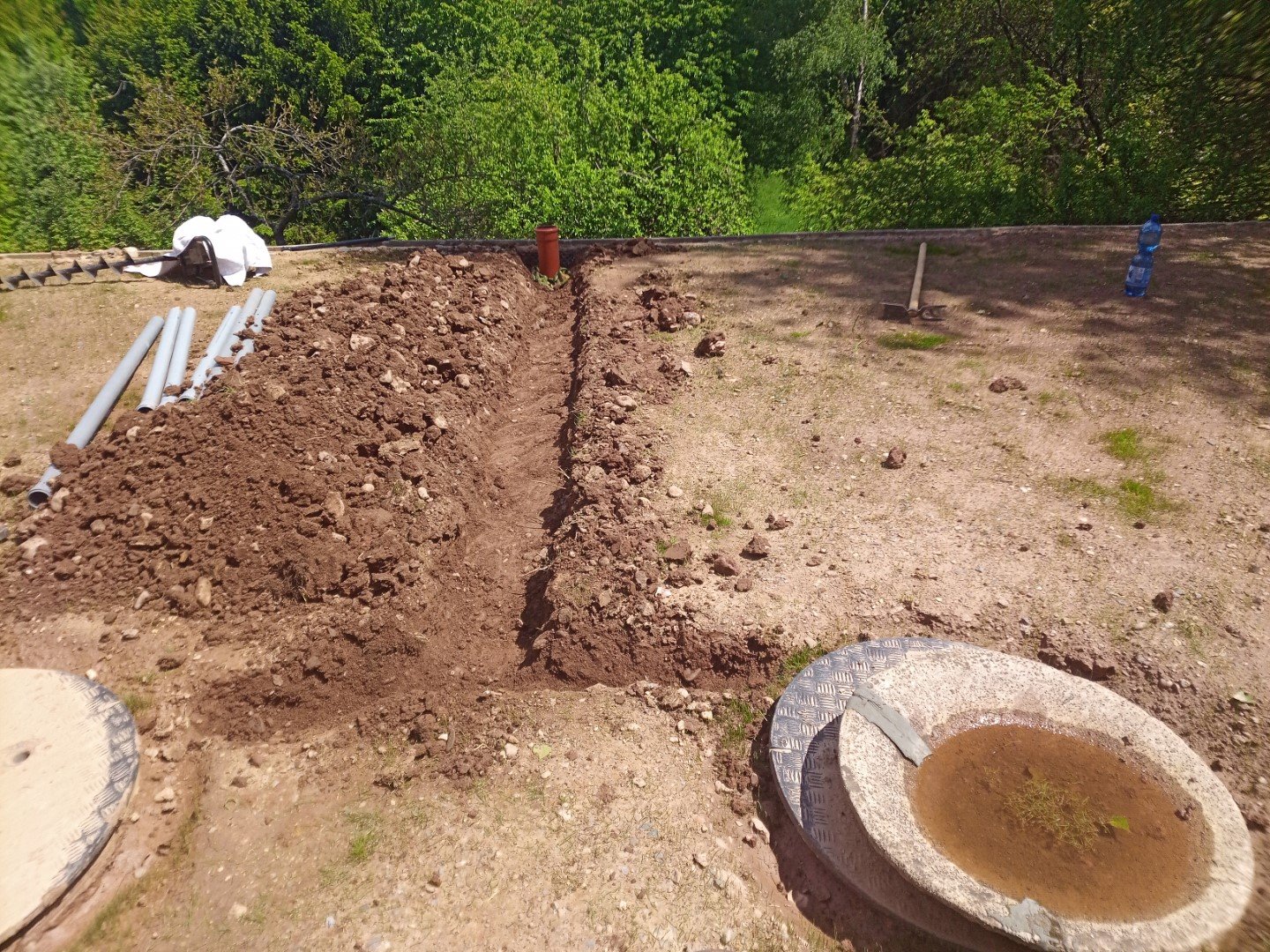

• einen kleinen Drainagegraben um beide Tankdeckel herum ausgraben und mit Kieselsteinen füllen
• das Wasser aus den beiden "Kreisgräben" in einem Rohr abführen bis hin zur Stützmauer
• an der Stützmauer senkrecht ein Loch in den Boden bohren, bis auf die Drainageschotter-Schicht

so sollte das Wasser von den Tankdeckeln abgeleitet werden und direkt in der Drainageschicht an der Mauer verschwinden, welche ja auf beiden Seiten (ganz links und ganz rechts) jeweils in einer Mauerdurchführung und dann auf der anderen Mauerseite in einer Sickergrube endet

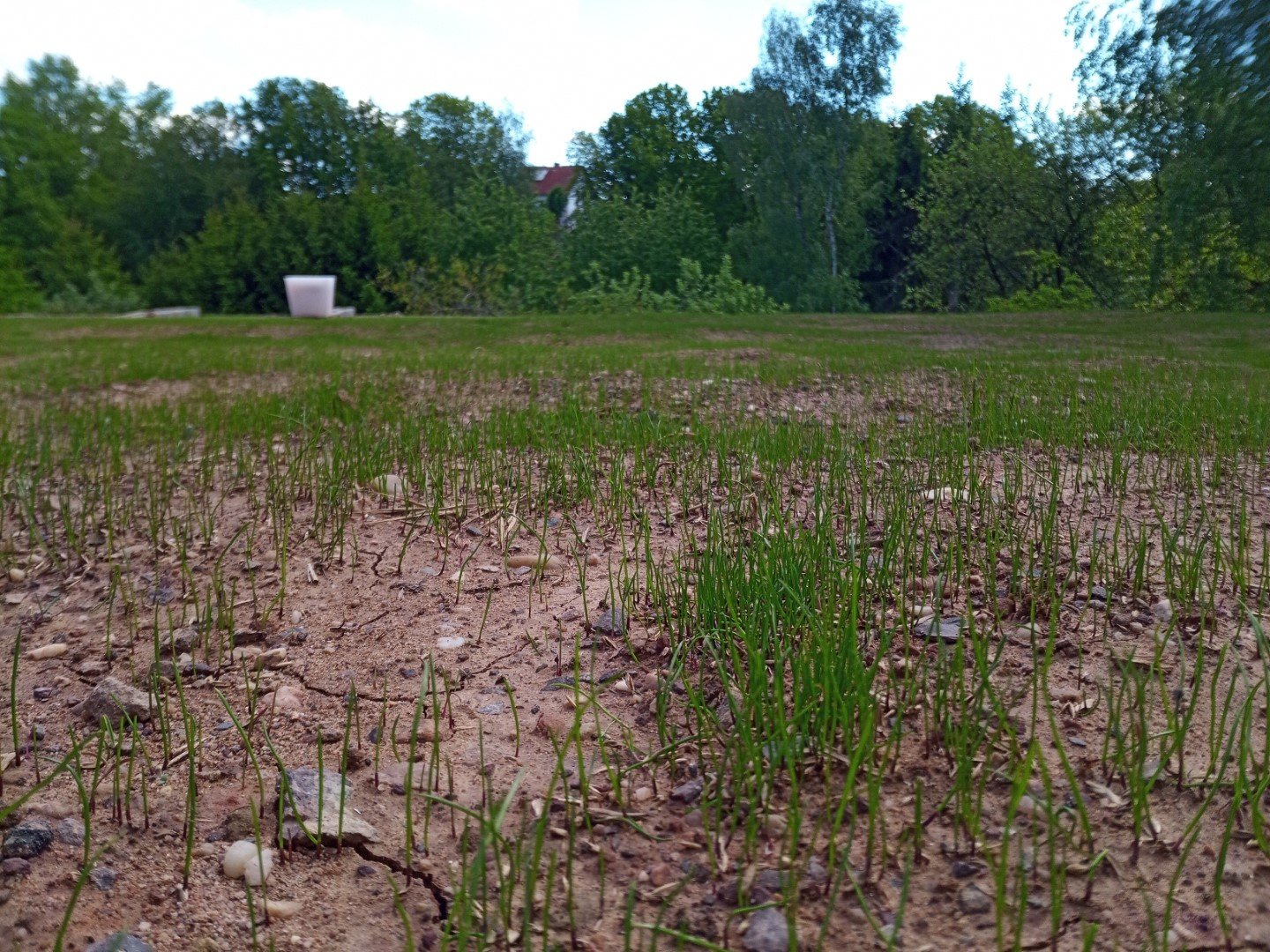

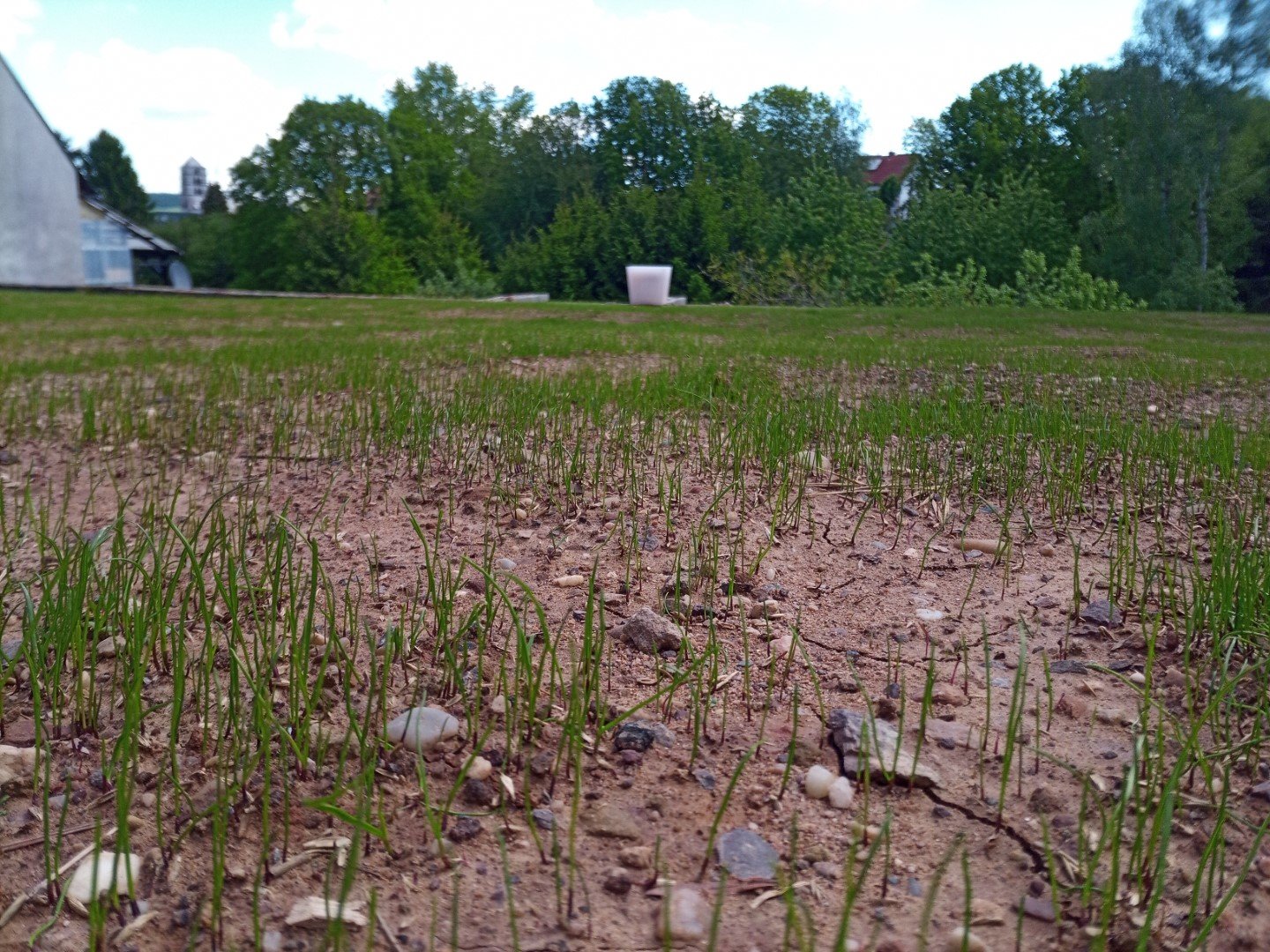

aber schaut mal, was nur eine Woche Regen-Sonnen-Mix geschafft hat

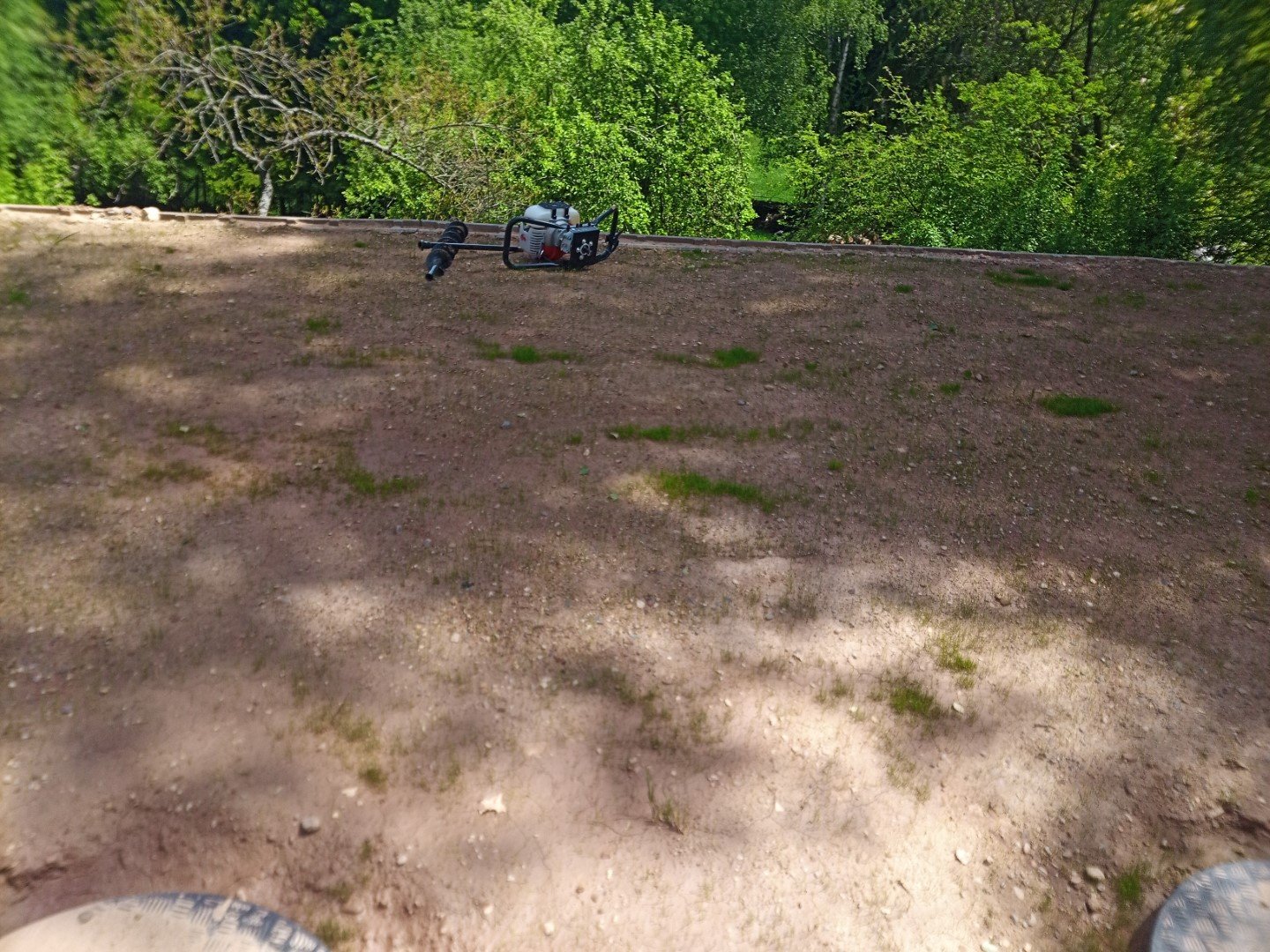

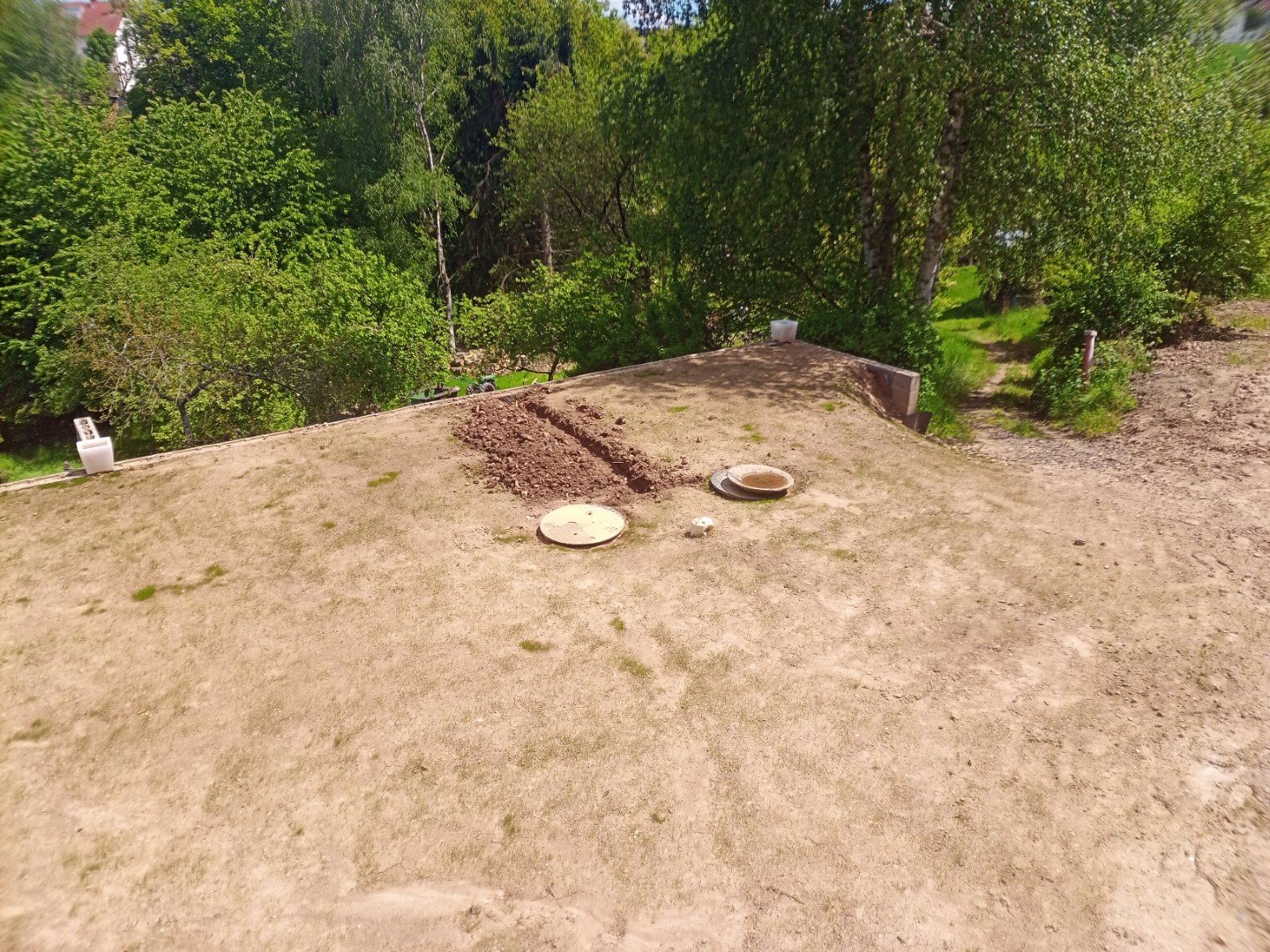

da hinten soll das Loch hin

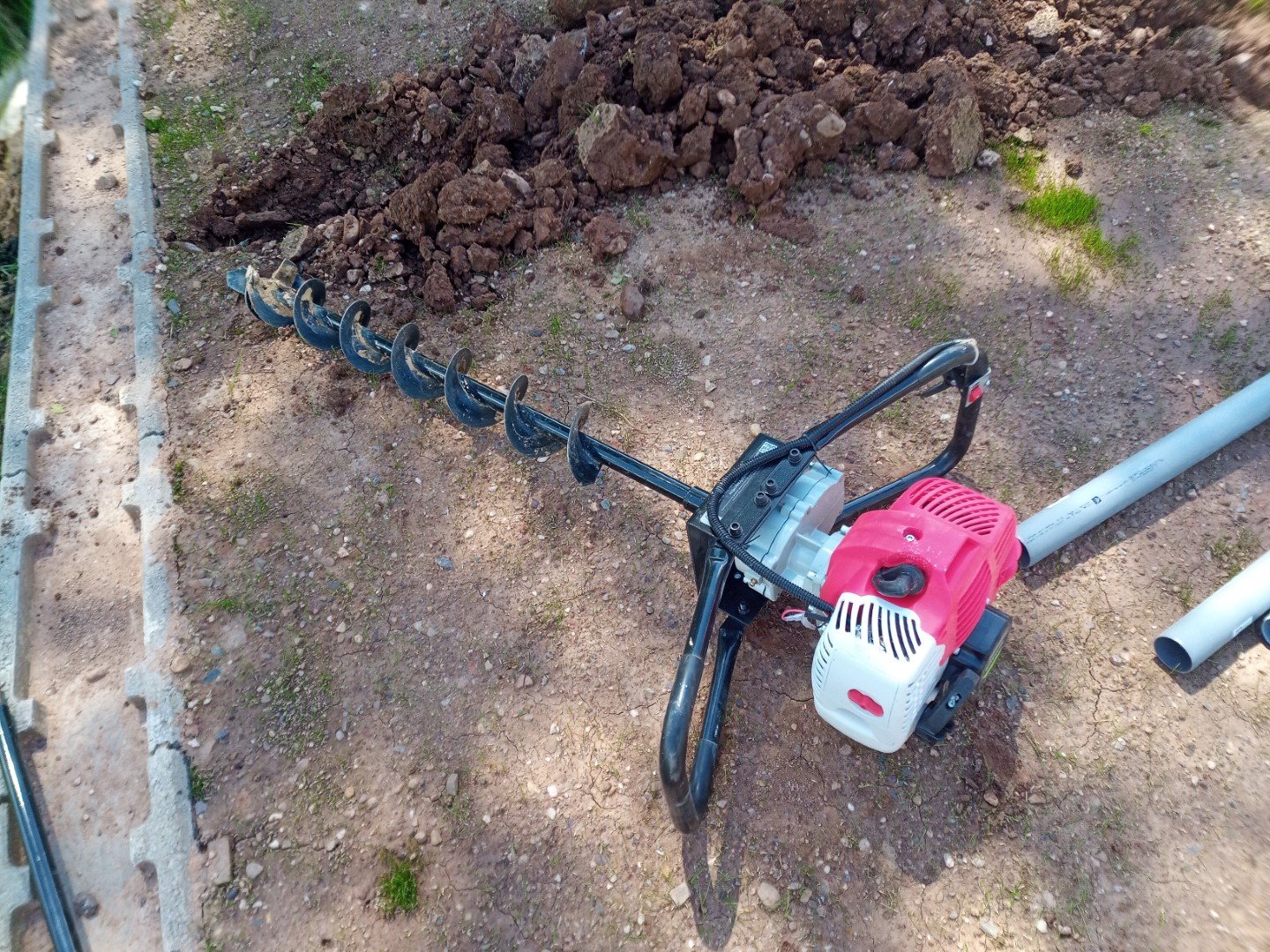

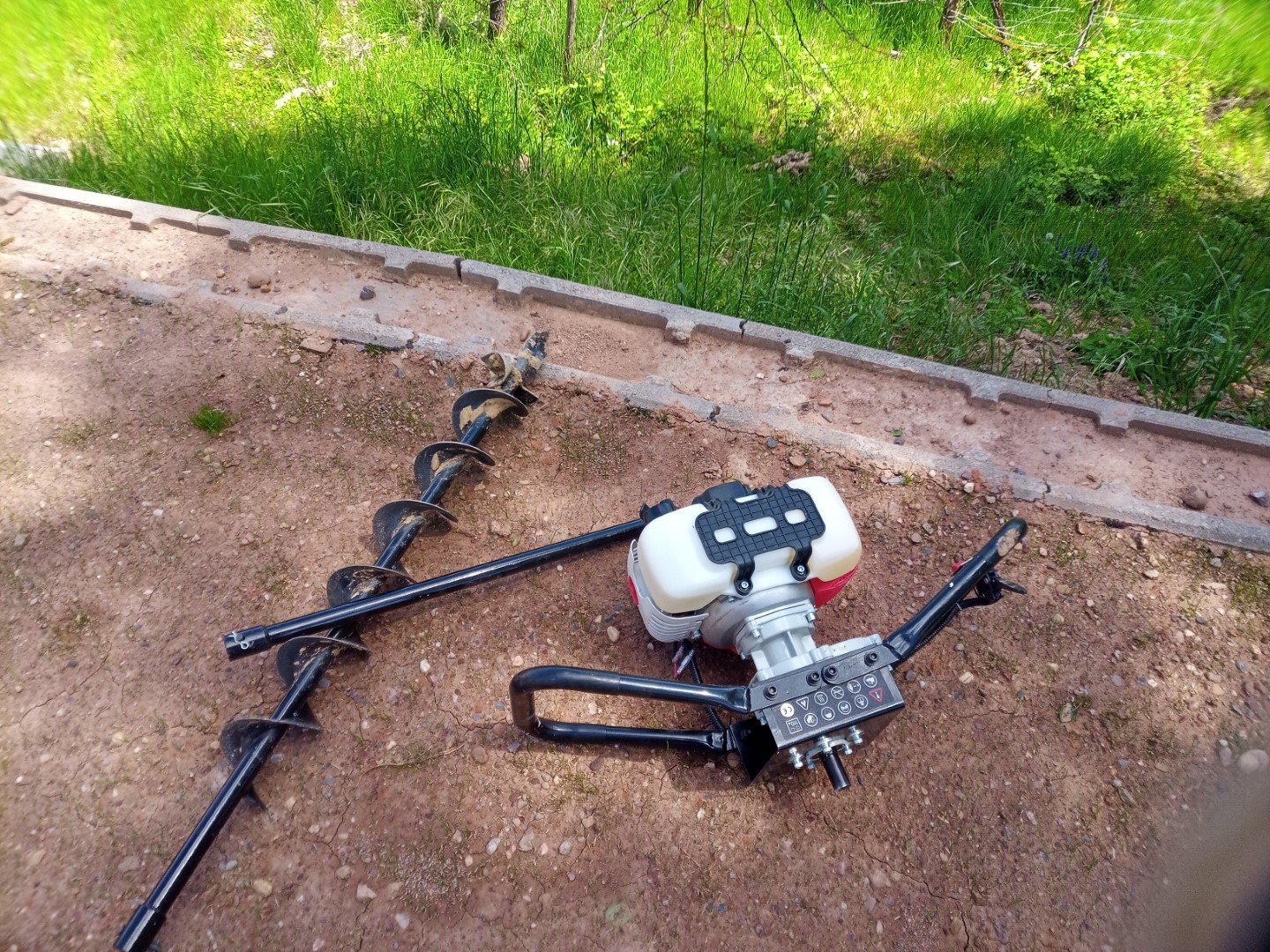

ganz entspannt mit dem Erdbohrer mit dem kleinen 120mm Bohrer

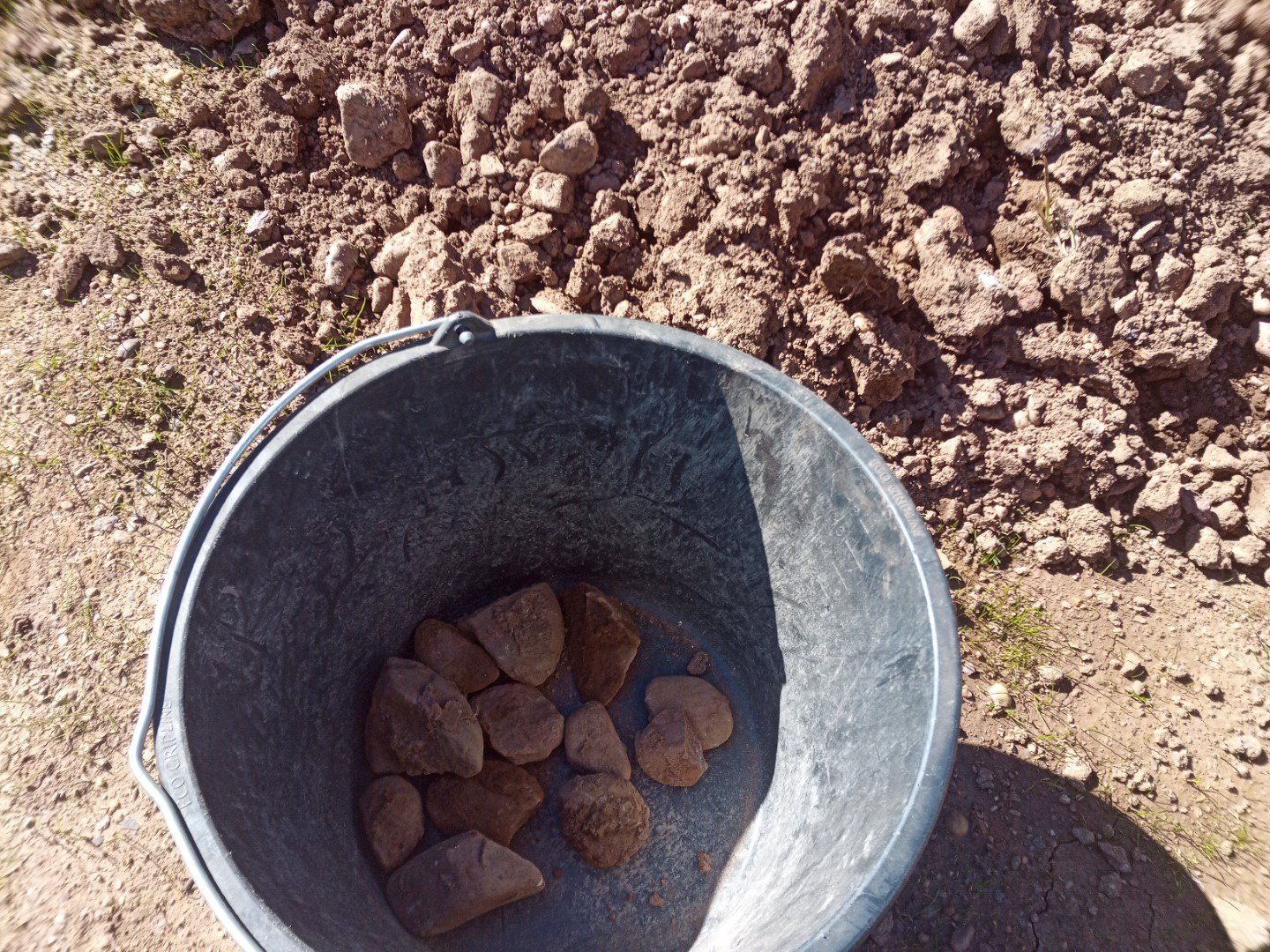

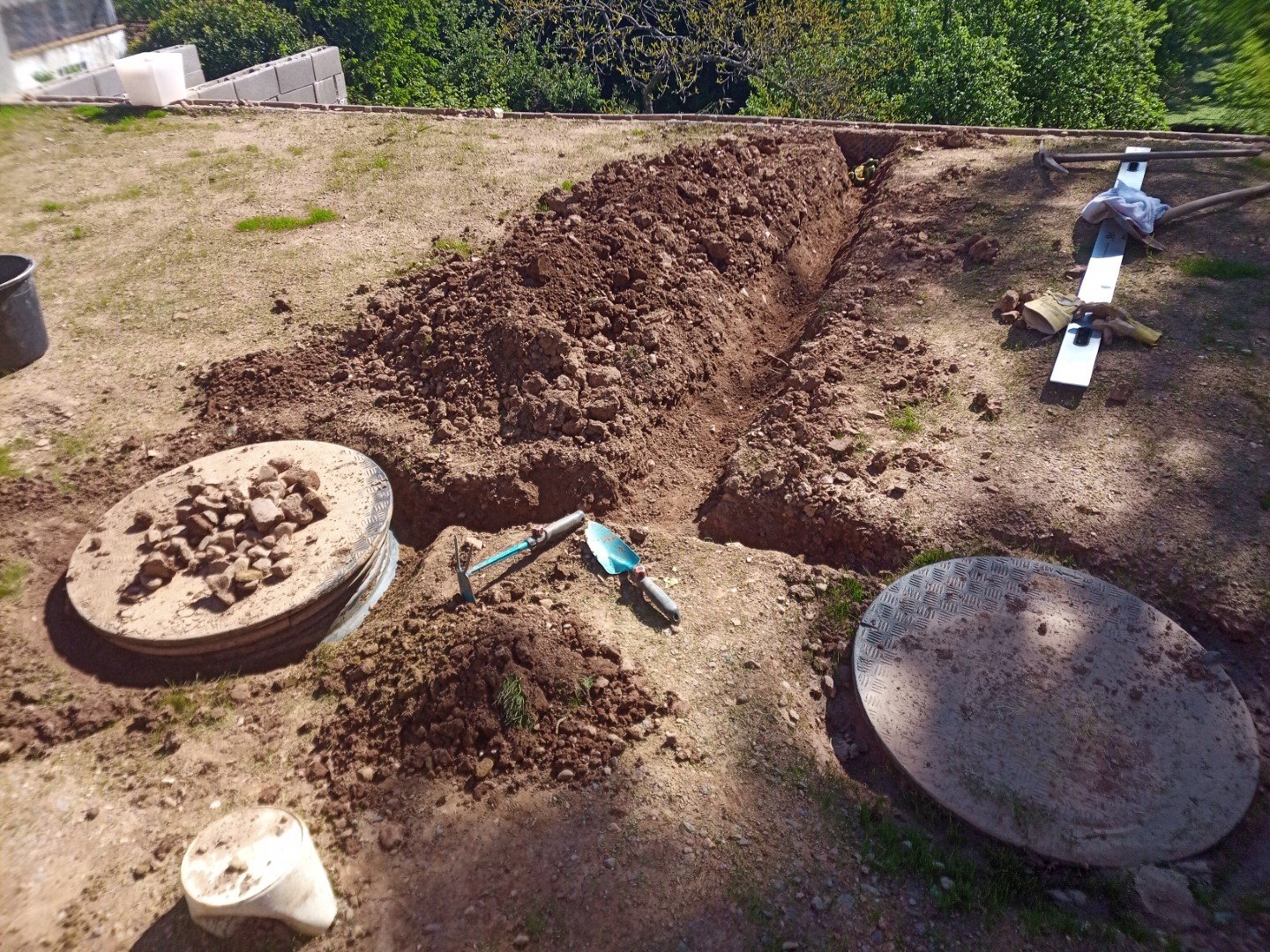

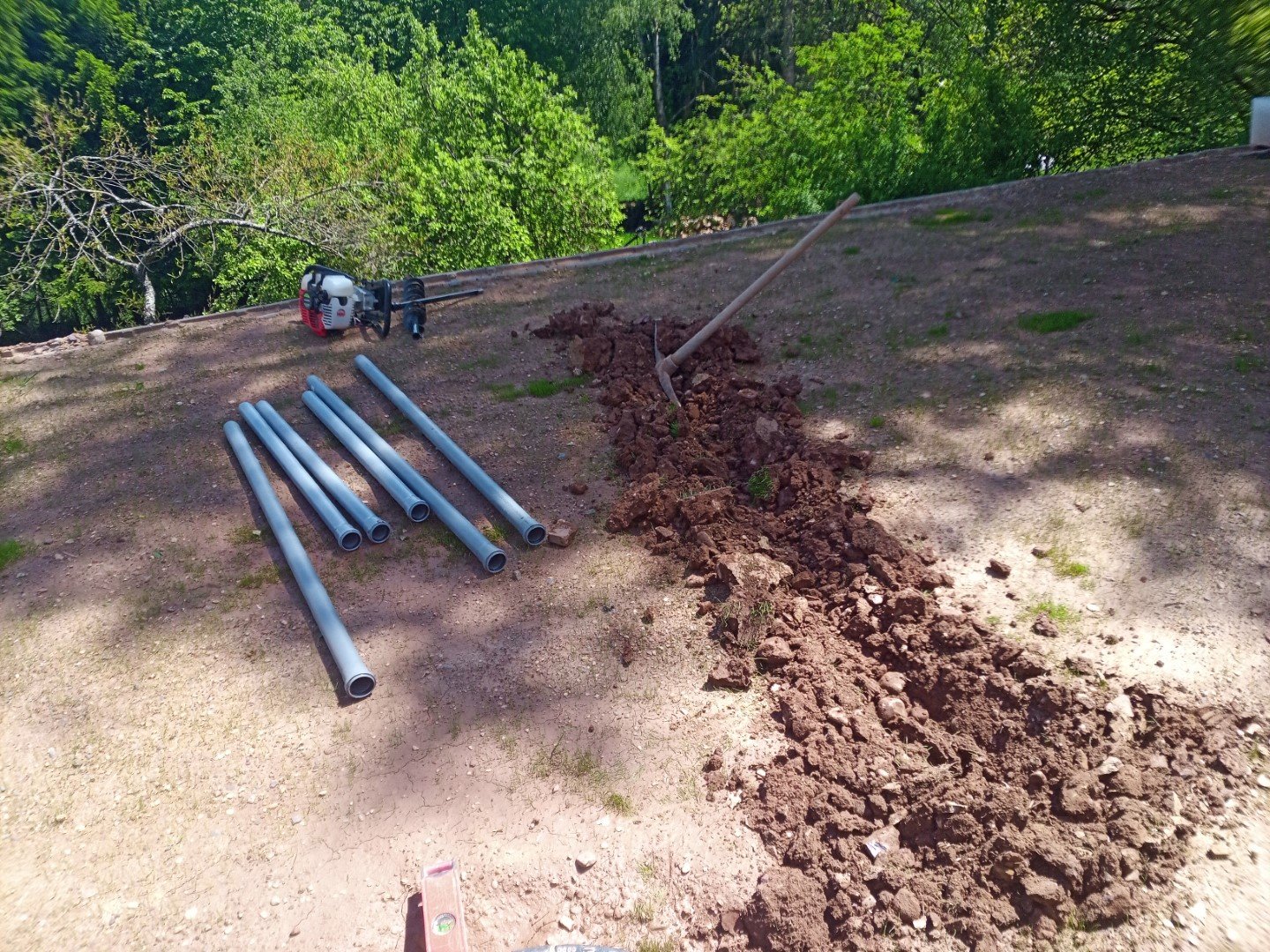

aber zuerst mal Graben hacken

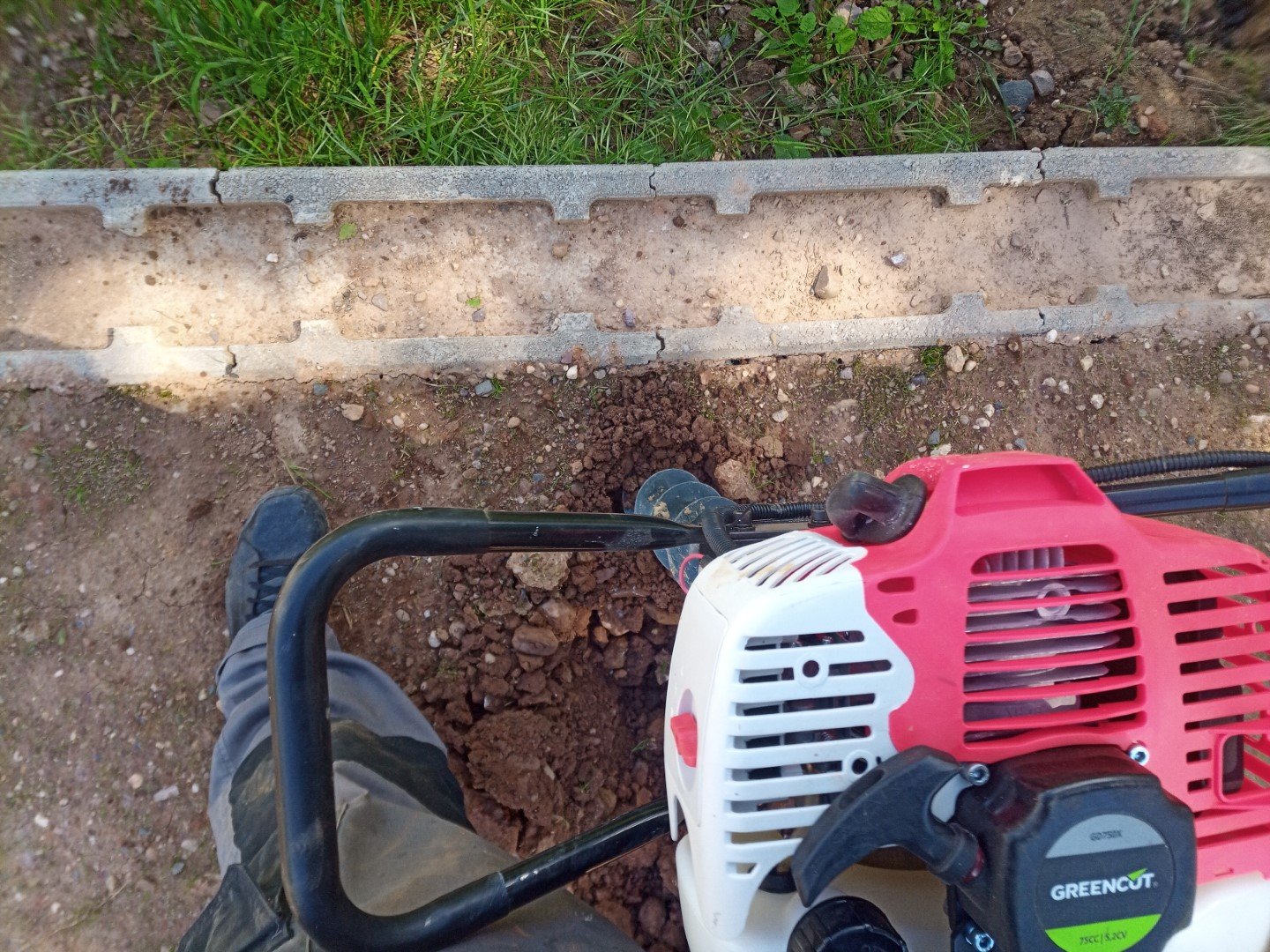

dann an der Mauer angekommen kommt der Erdbohrer zum EInsatz



mit dem kleinen Bohrer geht das auch noch alleine, aber mit dem mittleren und dem großen Bohrr kann man die Maschine nur noch zu zweit bedienen, da die 7,5PS + Untersetzungsgetriebe einen erwachsenen Mann ansonsten locker herumwirbeln

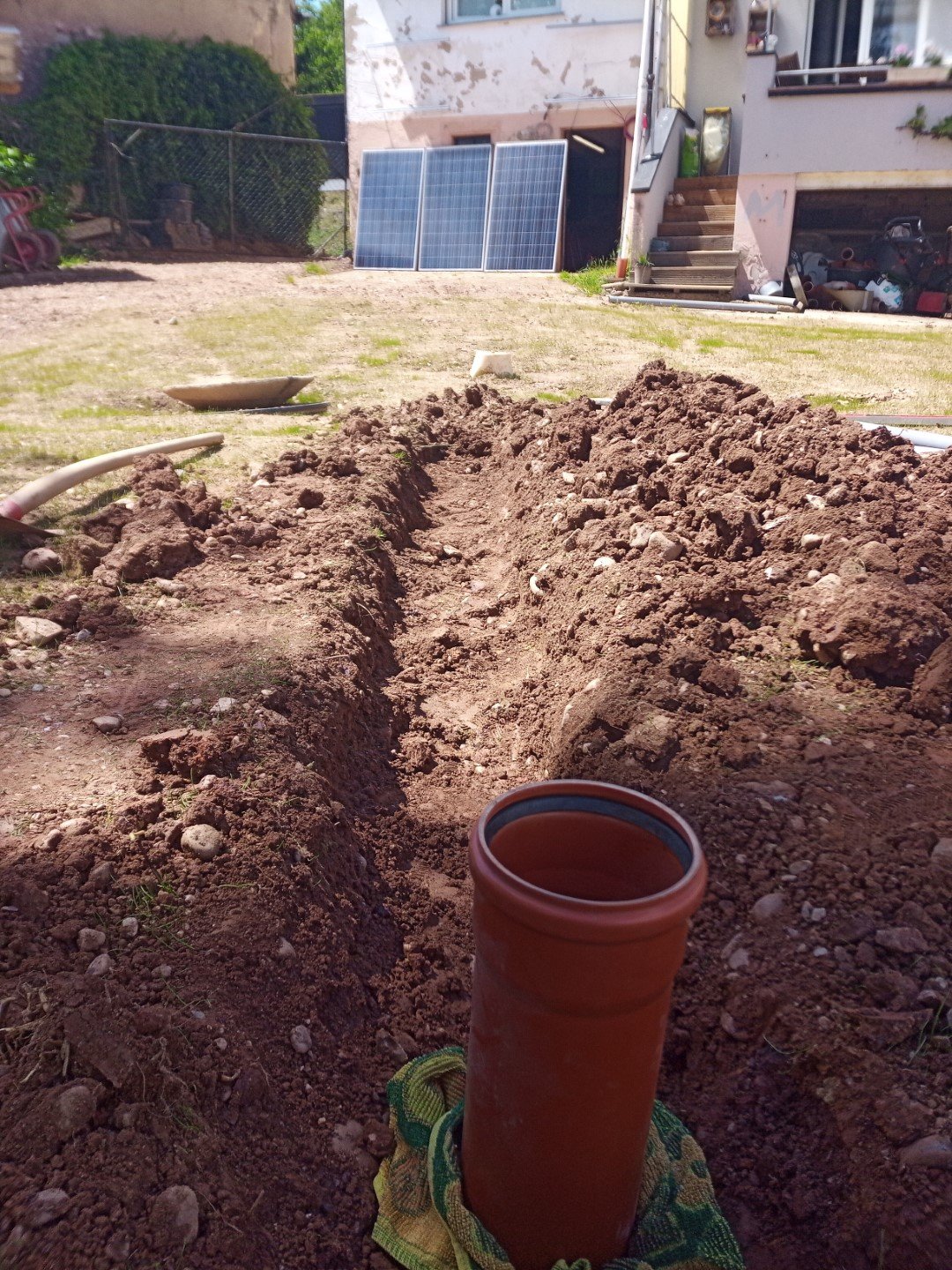

damit das Loch nicht mehr zurutscht erstmal ein 110mm KG-Rohr rein







dann den Graben um die Tankdeckel mit der Hacke ausheben, dabei schonmal Kieselsteine aussortieren





die fehlenden STeine werden dann einfach auf dem neu aufgeschüteten Boden überall, hauptsächlich auf der Hühnerwiese, aufgesammelt











als Rohrleitung um das Wasser weg zu führen nehme ich eine Drainagerohre weil ich nicht möchte, dass auf dem Weg bis zur STützmauer weiteres Sicherwasser dazu kommt. Es soll ja nur das Wasser um die Tankdeckel heruzm abgeführt werden.

Also nehme ich 80mm HT Rohre, von denen habe ich hier noch genügend rumliegen













die ROhre liegen, nun die Kieselsteine. Insgesamt zwei Schubkarren voll gingen in die beiden Kreisgräben rein



Rohre mit lockerem Erdmaterial unterbauen und abdecken, dann den Graben wieder zukippen und...



... mit dem Handstampfer verdichten









fertig



zum Schluss noch wieder neu einsäen



und zwei Rasensprenger aufstellen



haben beide je 6€ gekostet



können sich nicht bewegen aber benetzen beide ein Rechteck von jeweils etwa 4 x 8m



extra dafür mit gekauft:  eine günstige Automatikuhr (knapp unter 14€). Nun springt das Wasser über Tag jede volle Stunde für 5 Minuten an







ein bis zwei Mal am Tag versetze ich die beiden Rasensprebger, damit die gesamte Fläche inkl. Weg benetzt werden



in der Zwischenzeit hat Mona den Balkon wieder hergerichtet und schön gemacht. Perfekt, um die Woche gemütlich ausklingen zu lassen
