zu den anderen Teilen:







Jaaa - die Sauna soll diese Woche fertig werden  😃

Bild von Sauna Beleuchtung LED



Wer ungeduldig ist und nicht warten kann -> hier geht's direkt ans Ende zu den finalen Bildern



Aber hier nun der Reihe nach.

Das letzt Wochenende frei gehabt und diese Woche startet auch mit Montag + Dienstag frei, also vier Tage zum Werkeln an der Sauna - da bekommt man einiges gemacht, deswegen ist der Plan:

komme was wolle, am Ende dieser vier Tage wird die Sauna das erste Mal ausprobiert  😁



Aber bis dahin ist noch einiges zu tun. Ich möchte das Tauchbecken fertig bekommen und den Ofen soweit möglich anschließen

Bild von



beim Tauchbecken fehlt noch ein Holzboden, damit man nicht auf dem Plastik des IBC-Tanks stehen / sitzen muss, und eine Leiter um bequem rein und raus zu kommen

Bild von

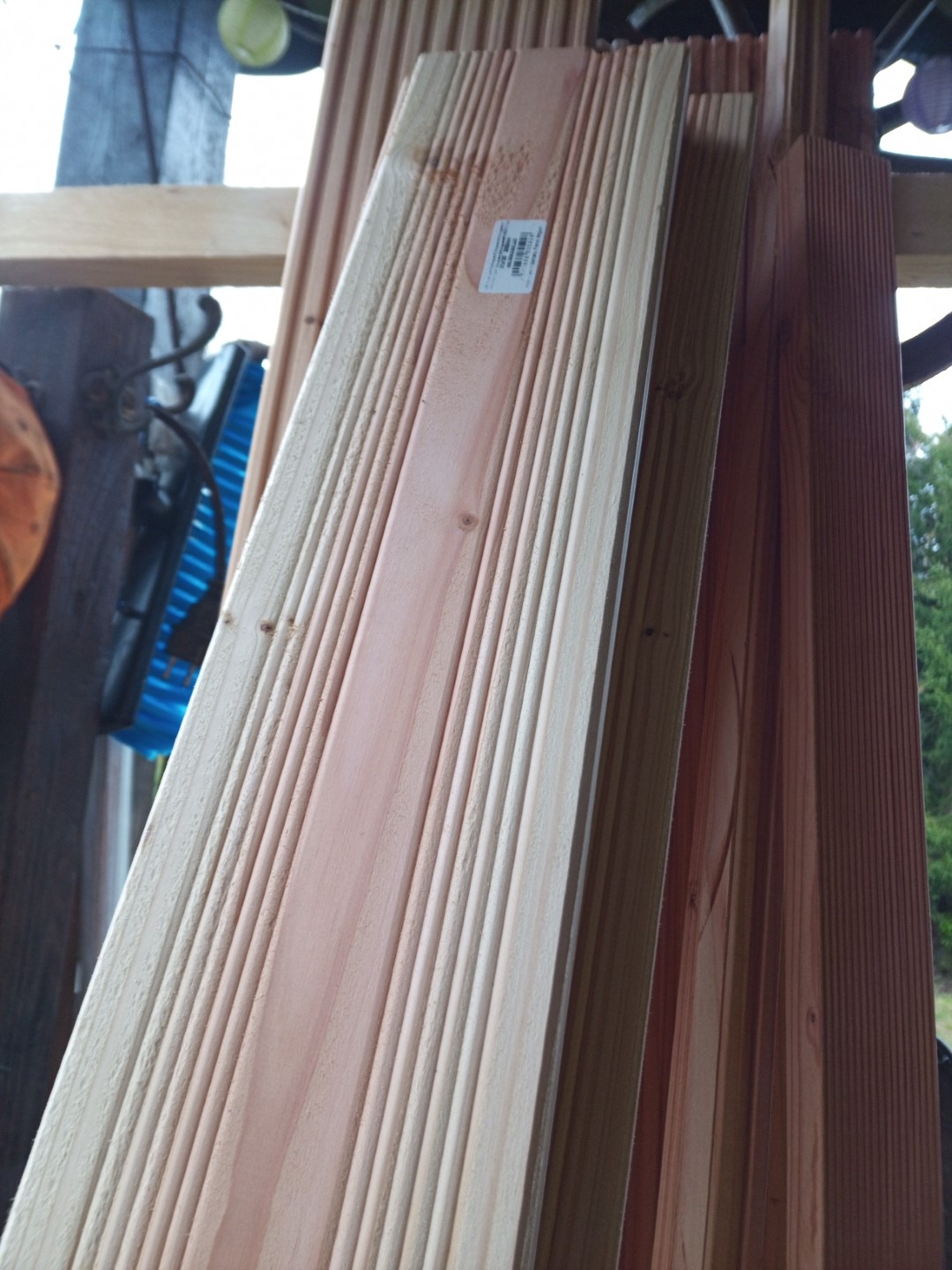

für den Boden nehme ich Douglasie Terrassendielen und zwar "spezielle" mit nur wenig Riffelung, damit es angenehm für die Füße ist

Bild von

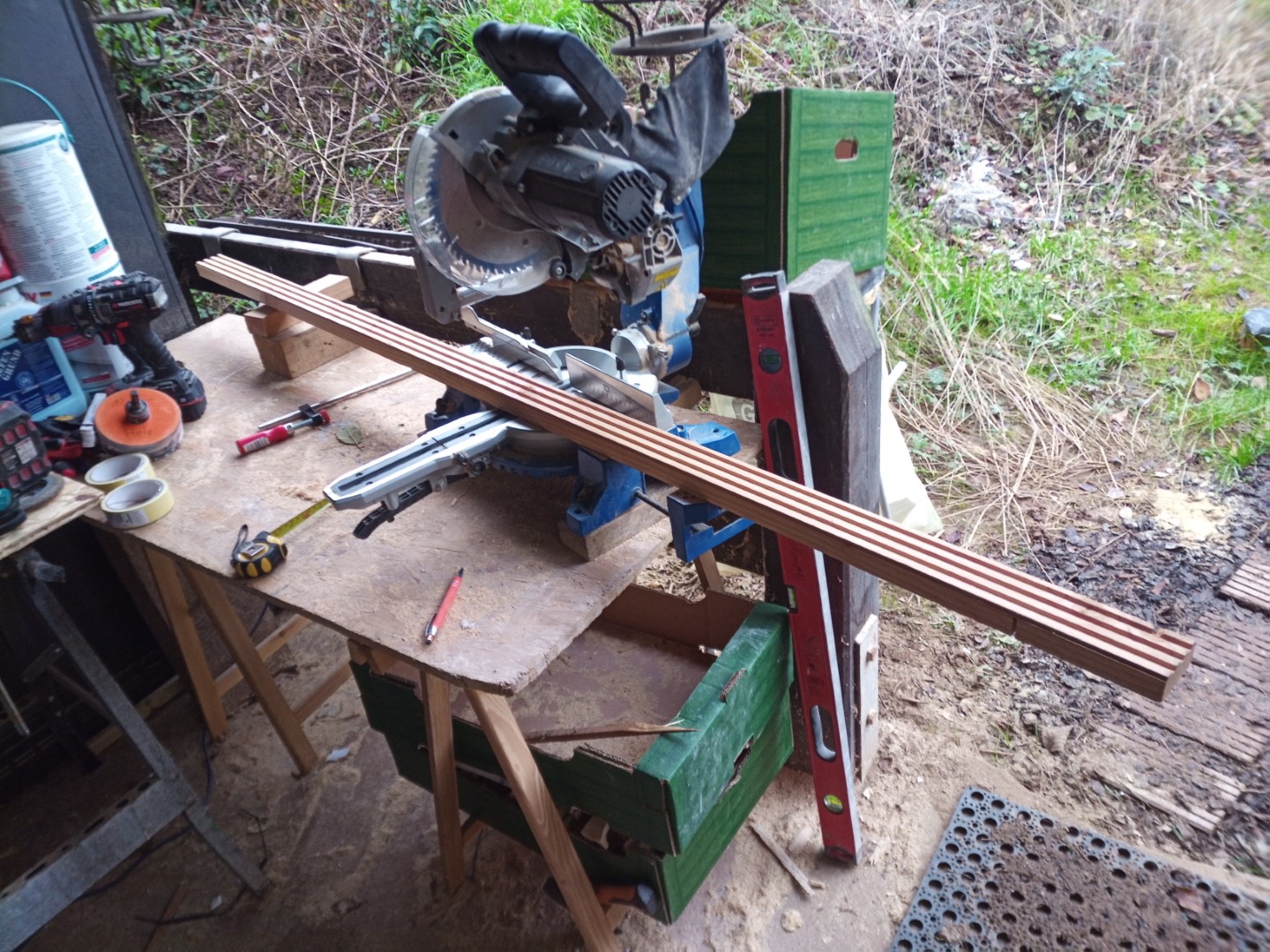

das wird der Boden, die seitlichen Latten sind auch aus Terrassendielen geschnitten

Bild von



da ich vor habe, das Kaltwasserbecken später auch zum Whirlpool um zu funktionieren möchte ich auch eine kleine Sitzbank einbauen

Bild von Tauchbecken Whirlpool Hot tub IBC Tank



ich habe natürlich ein paar der Dielenbretter neu gekauft, aber gerade bei so Kleinkramarbeiten benutze ich viel Reststücke, die noch vom Balkon übrig geblieben sind

Bild von



Bild von

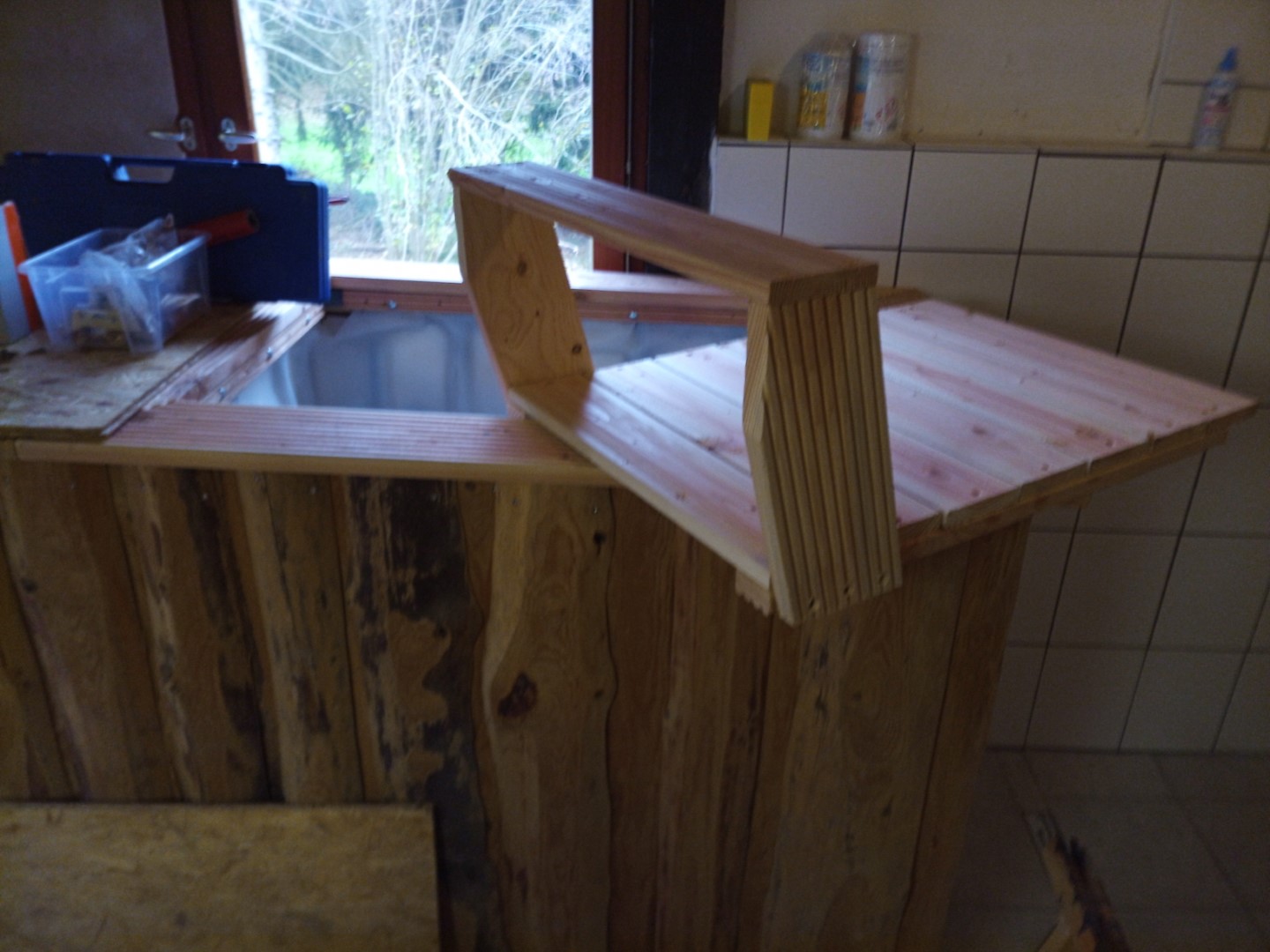

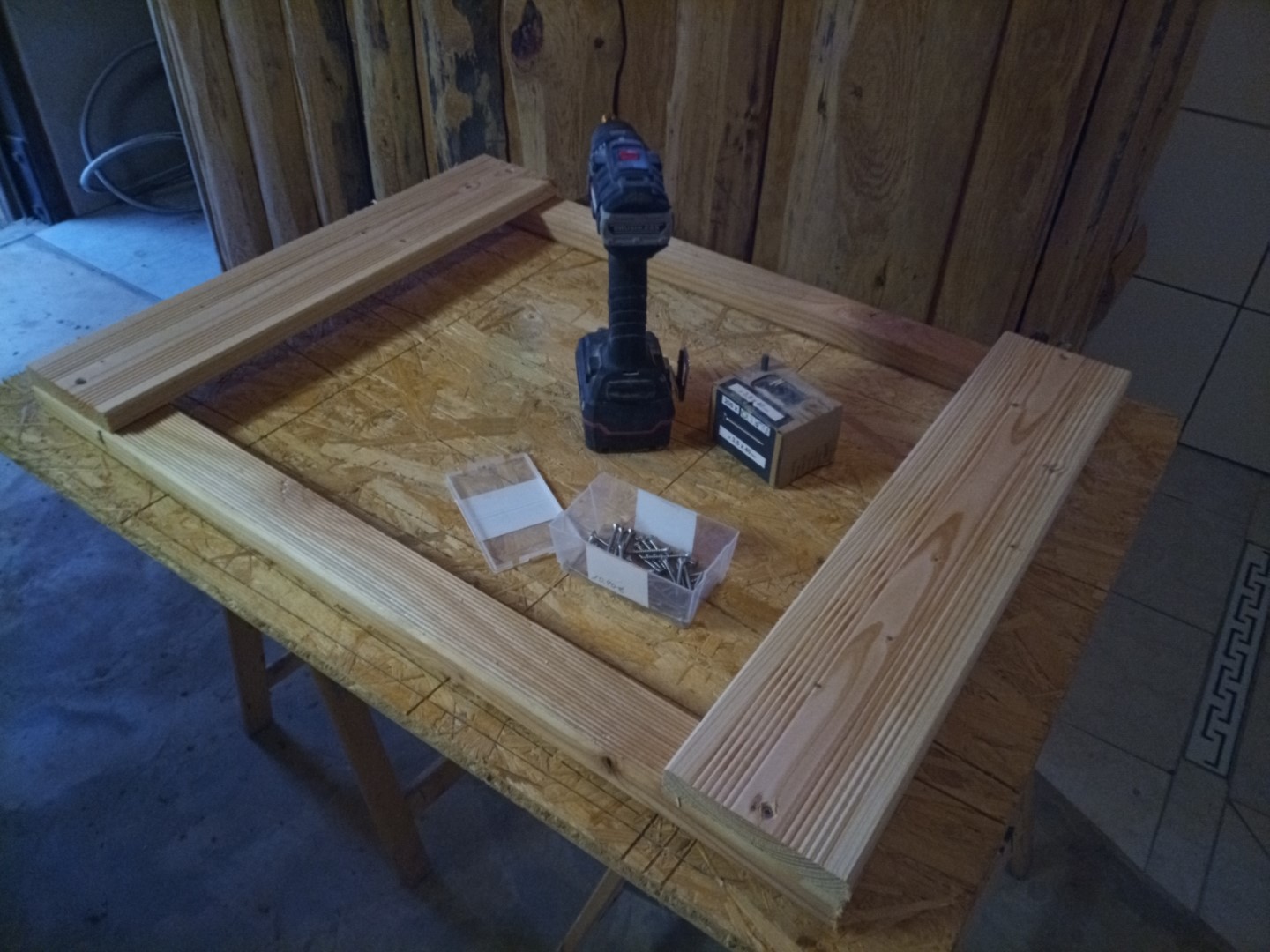

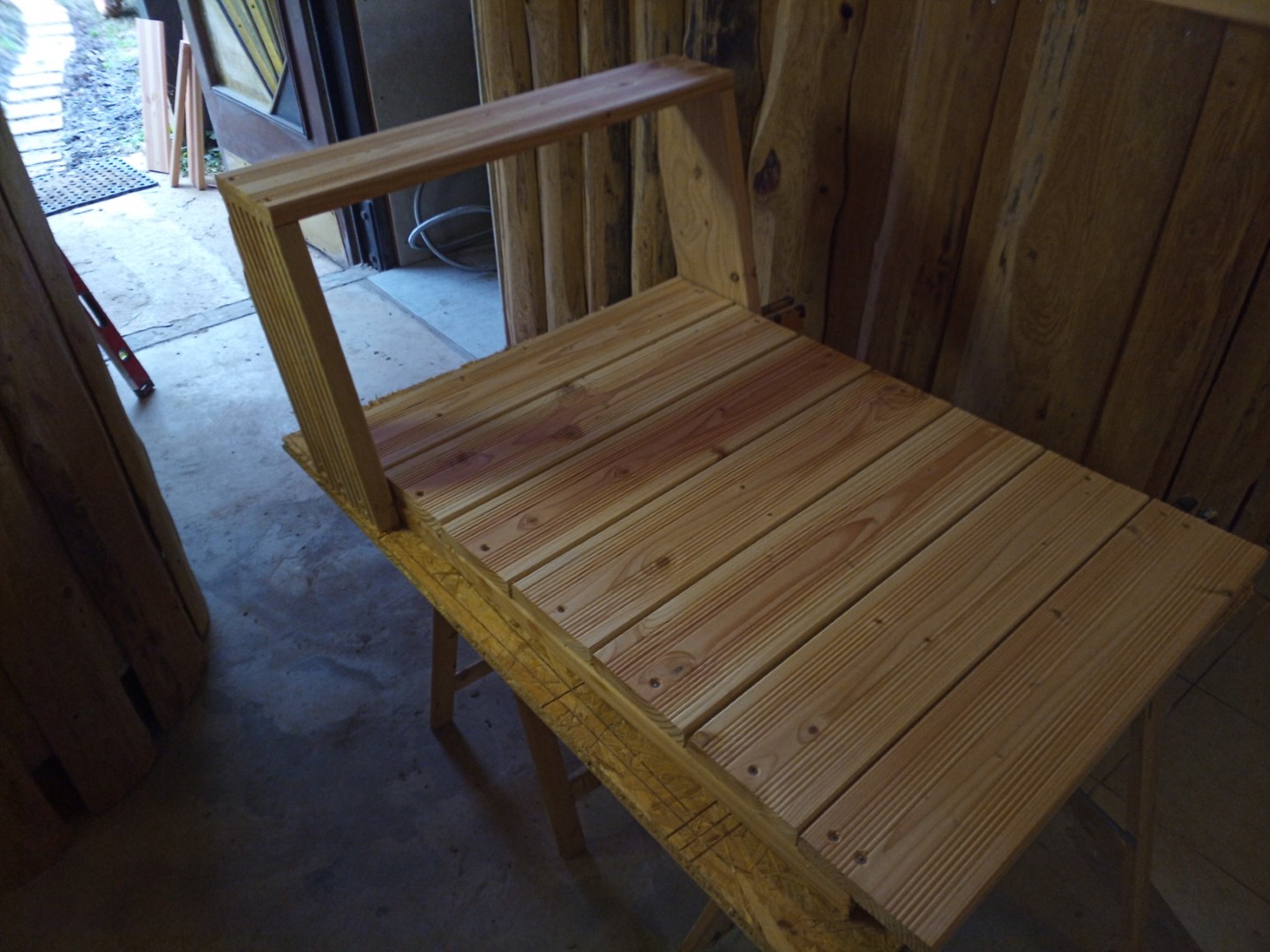

das wird der Boden samt Sitzbank

Bild von



Bild von

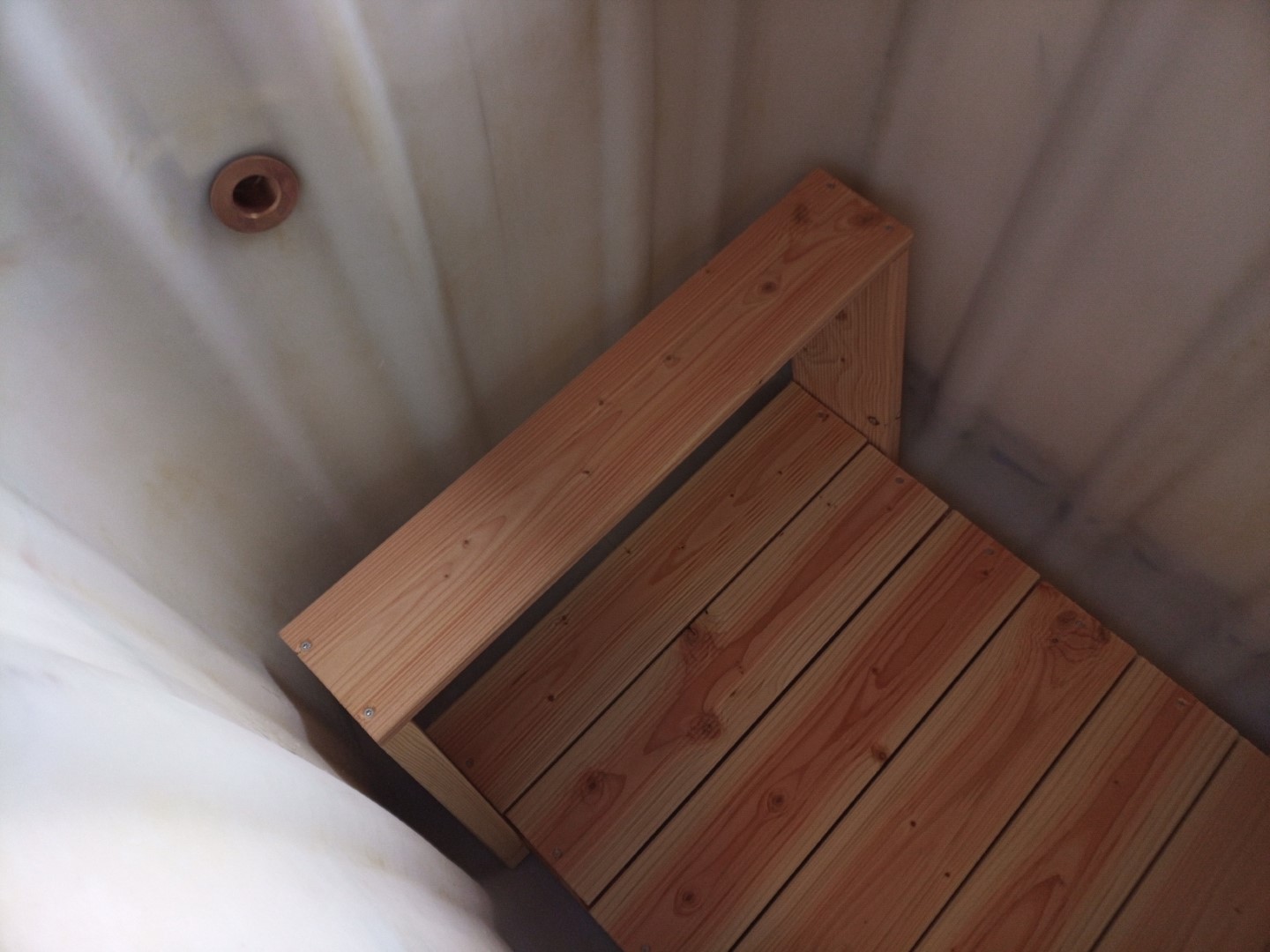

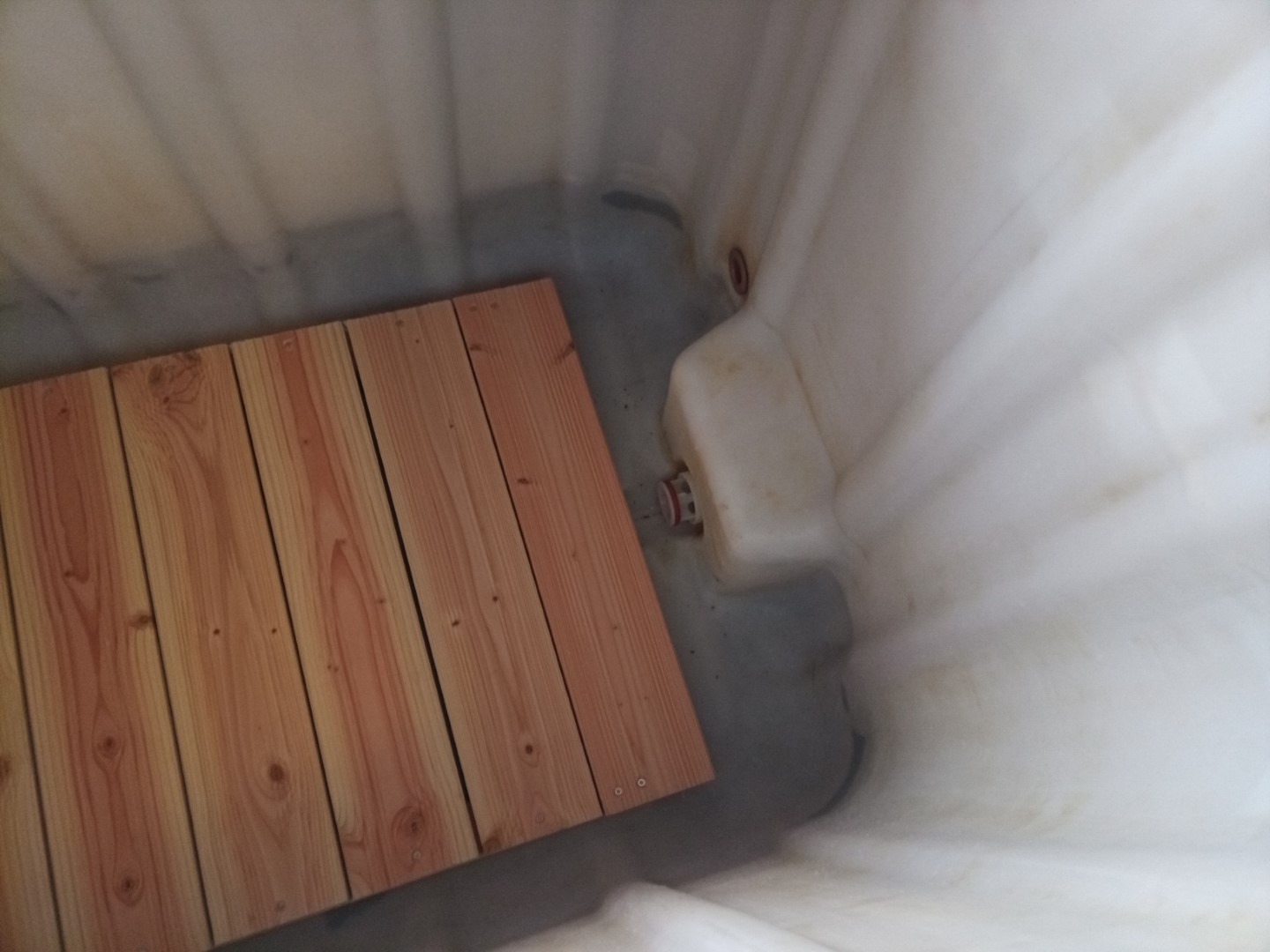

die Anprobe passt schonmal

Bild von



Platz genug zum Abfluss

Bild von



wenn alles so läuft wie geplant dann kommt später oben aus dem Loch das warme Wasser raus

Bild von



die Leiter möchte ich recht simpel halten und auch komplett aus Douglasie Terrassendielen bauen.

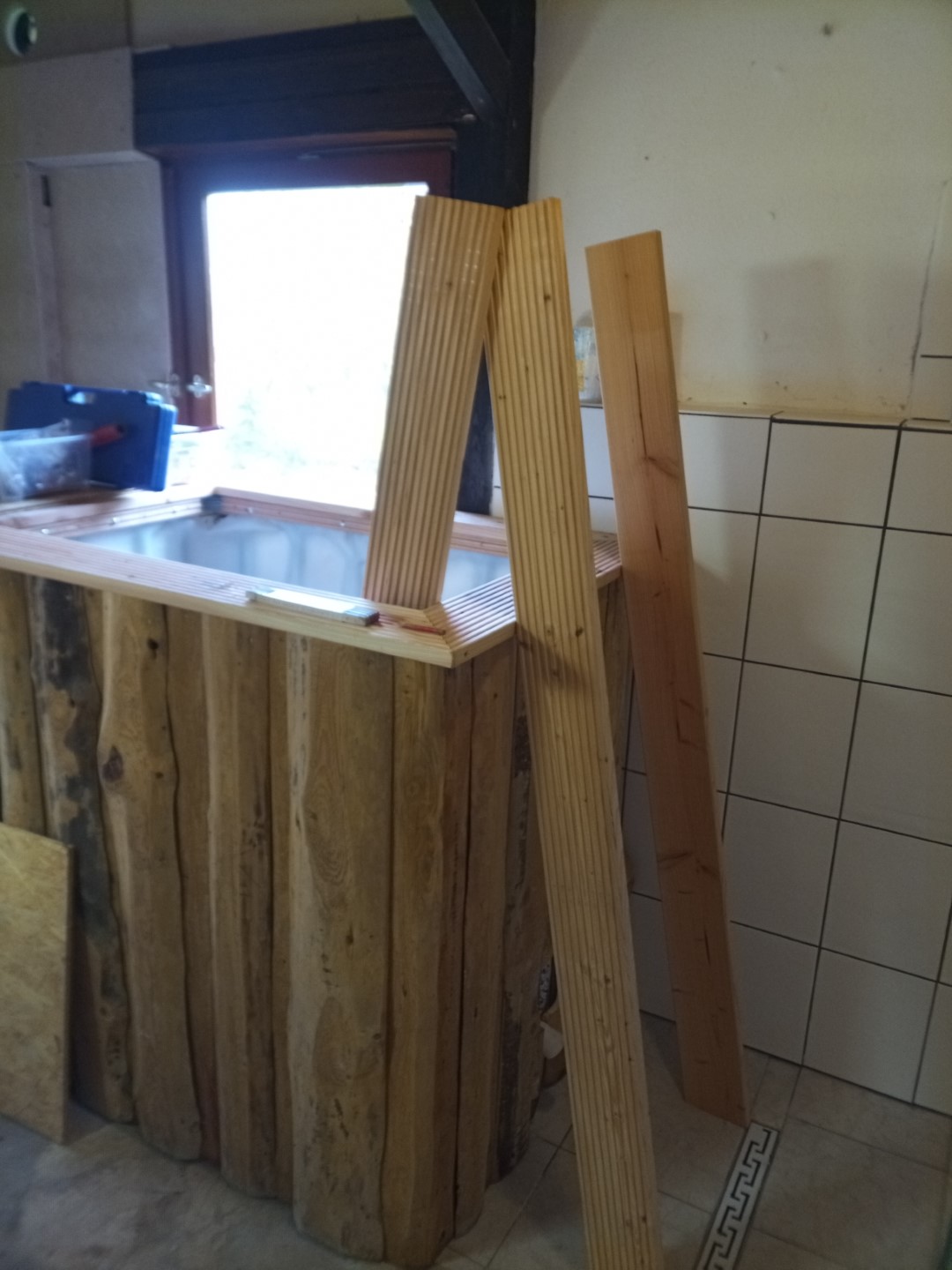

Hier mal grob anhalten um zu sehen, wie das später passt. Das wird beidseitig recht steil werden, damit die Leiter nicht zu viel Platz vom Tauchbecken schluckt, aber auch im Duschbereich ist nicht viel Platz übrig

Bild von



ich werde die Leiter fest mit dem Boden verschrauben. Dann ist das einerseits sehr stabil, und andererseits hindert die Leiter so den Boden, hoch zu treiben

Bild von

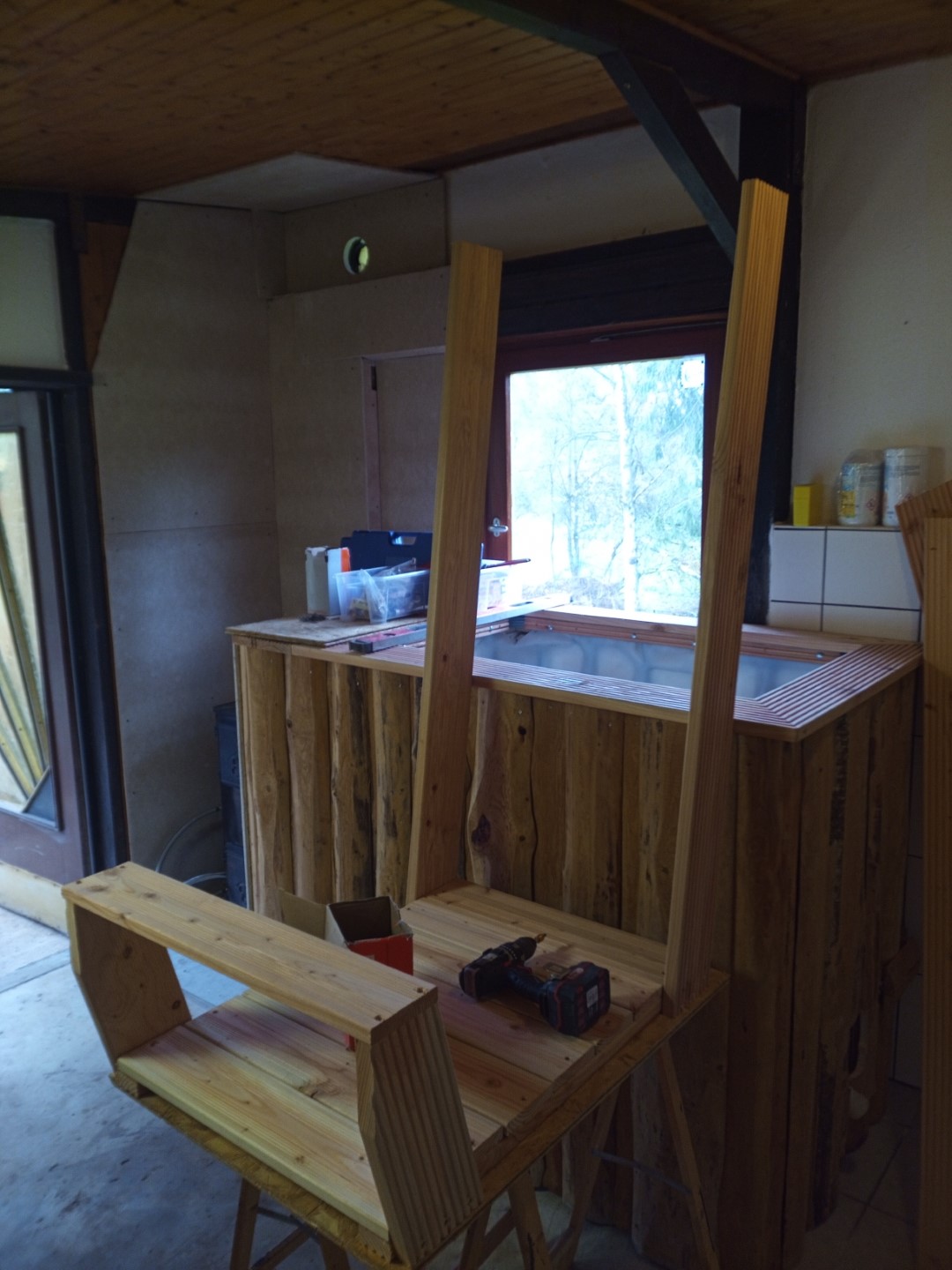

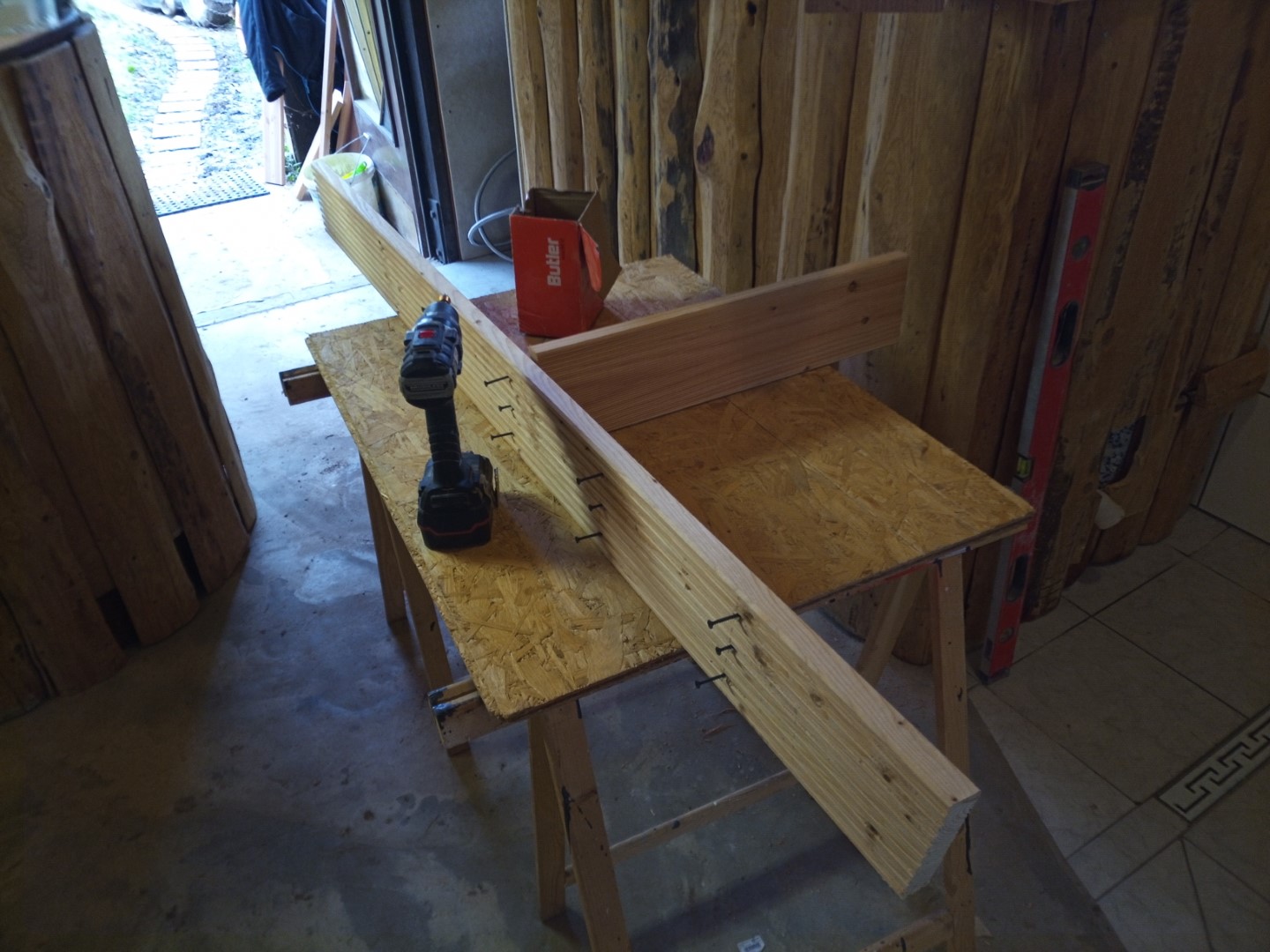

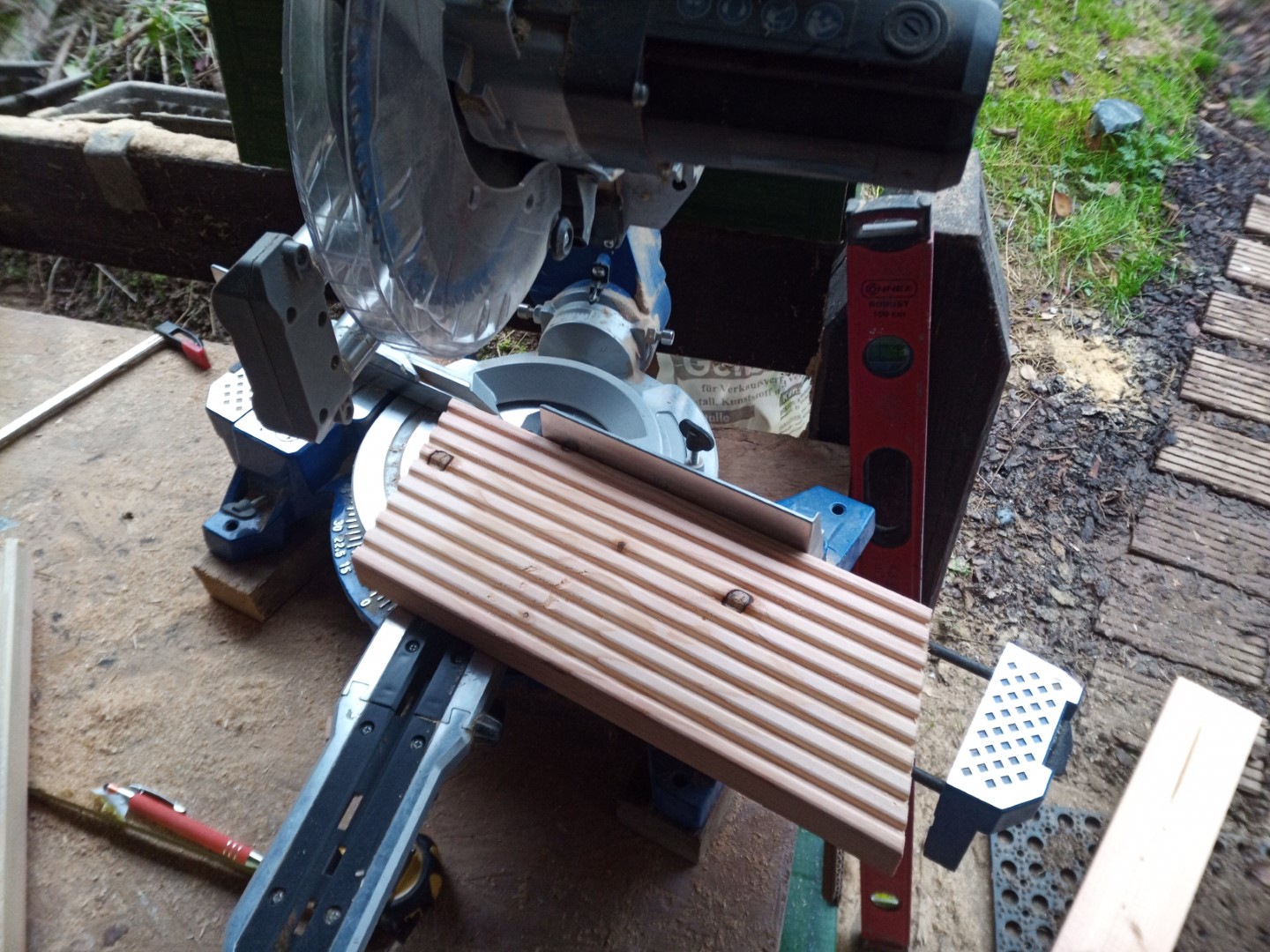

als Stufenabstände habe ich 25cm genommen und angezeichnet

Bild von

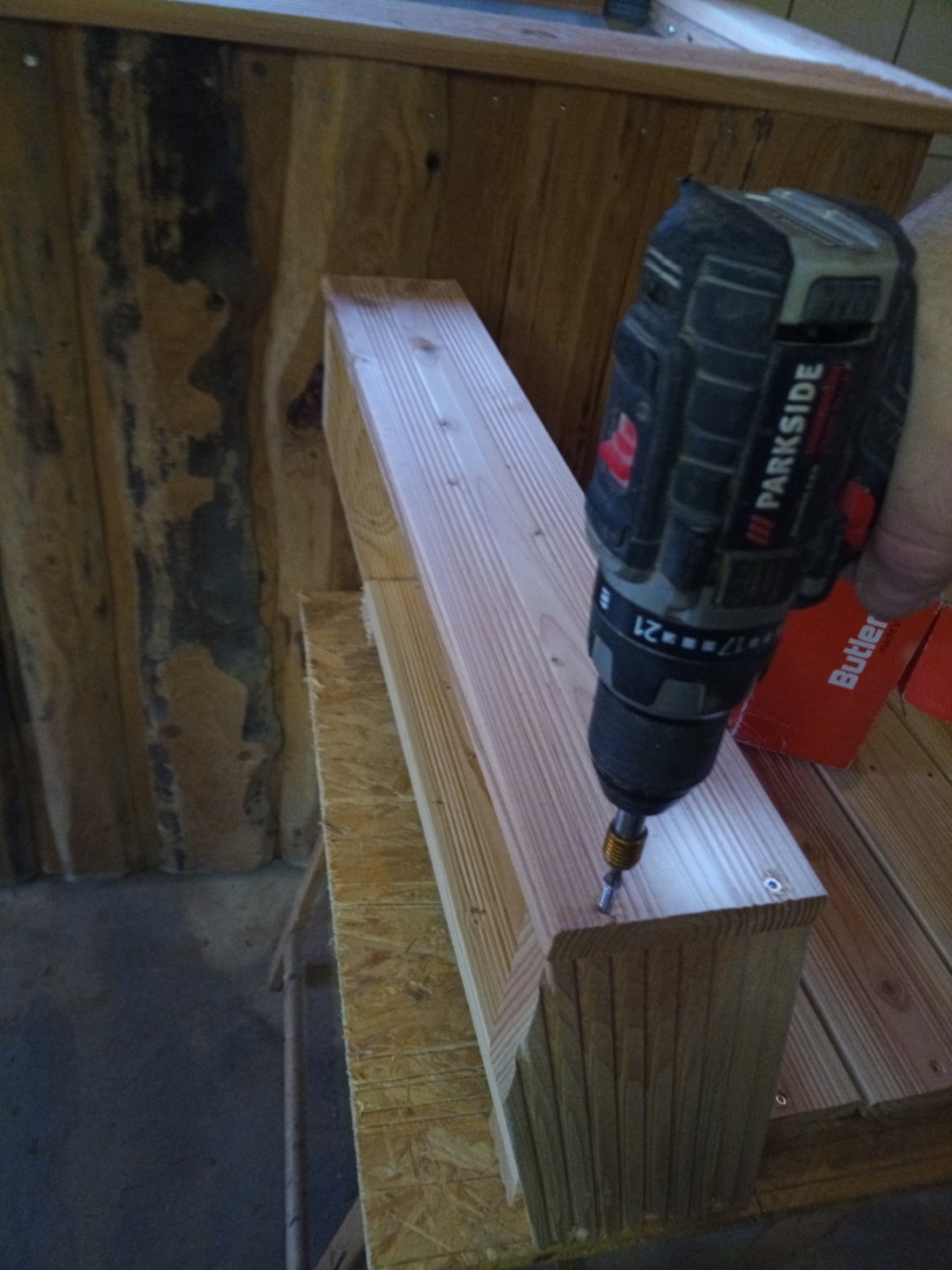

die Dielen sind 23mm stark, das ist dick genug dass man keine Klötzchen unter den Stufen braucht und direkt in die Stufen seitlich reinschrauben kann

Bild von

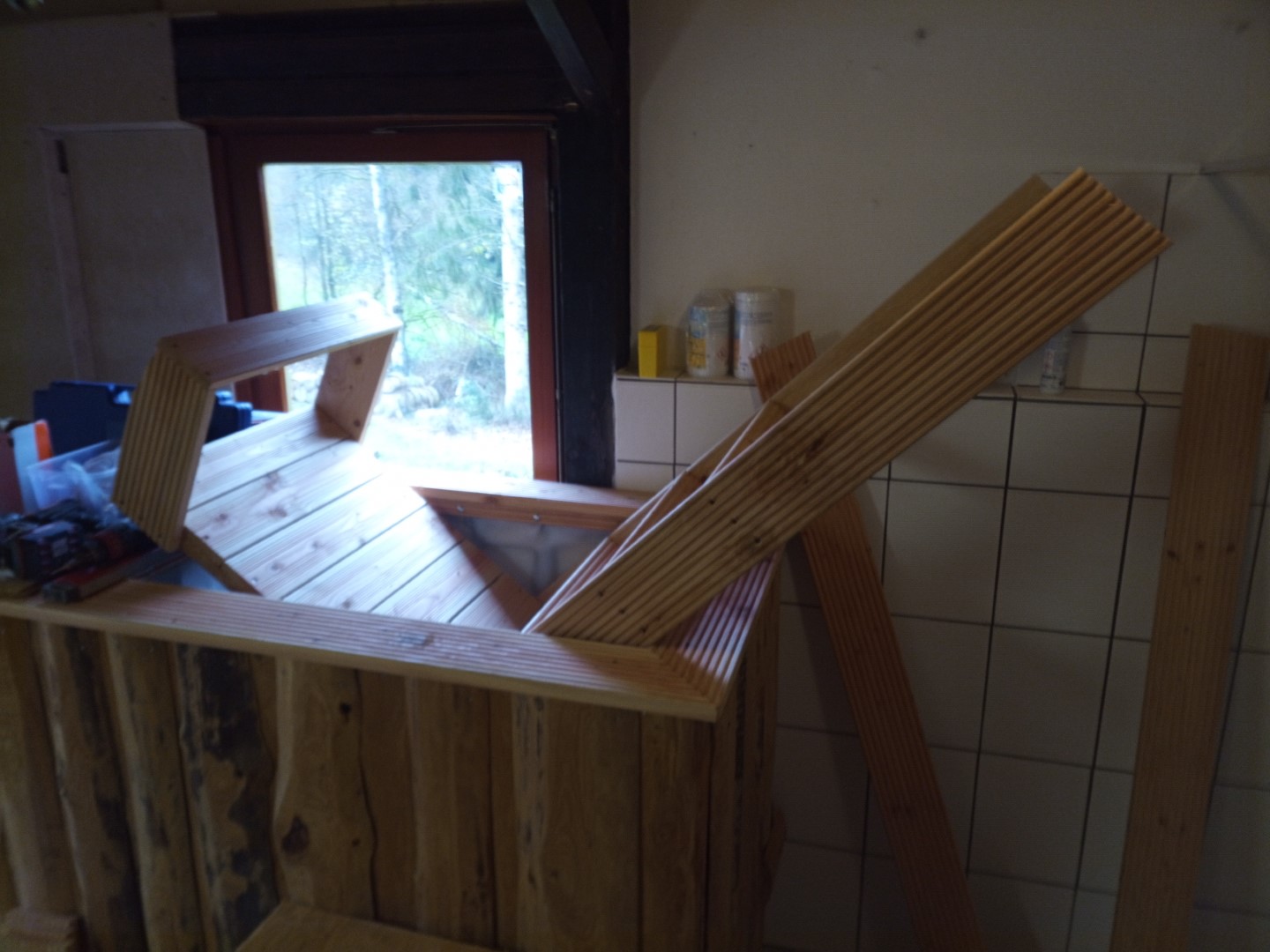

dann das Konstrukt versuchen, in den IBC-Tank rein zu bekommen

Bild von

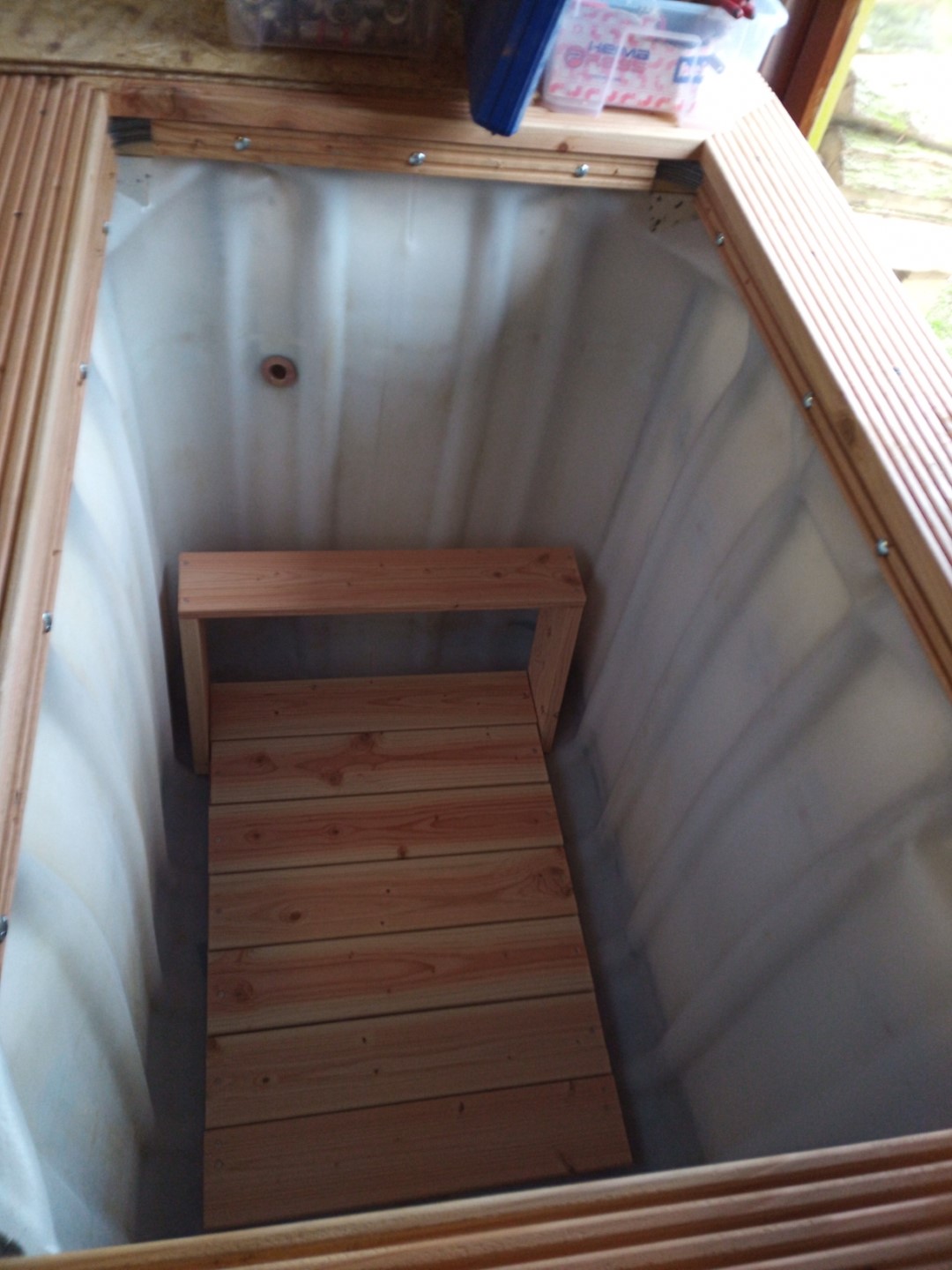

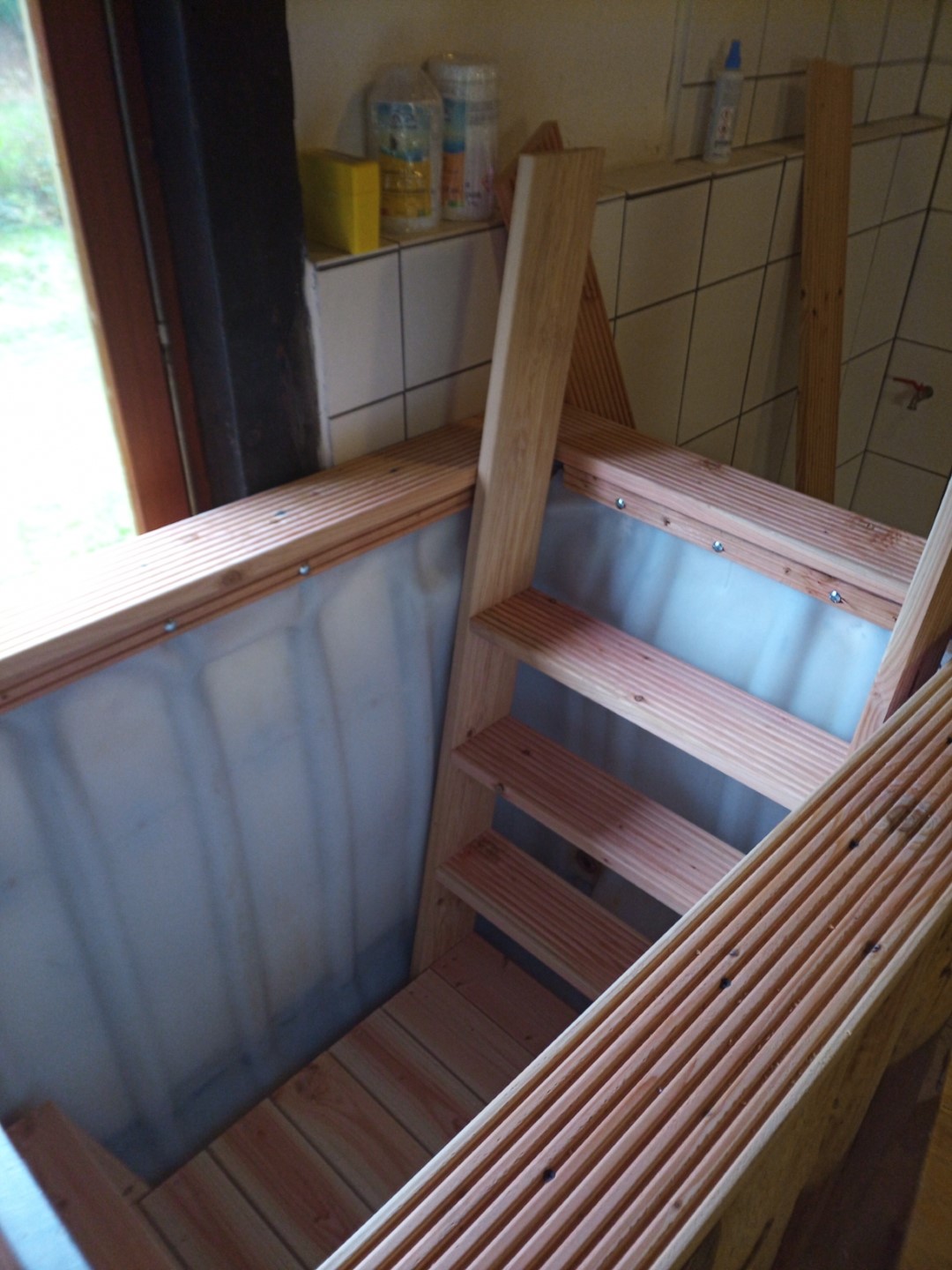

passt perfekt. Achso, der Boden ist übrigens 90 x 60cm, die Treppenwangen sind seitlich angeschraubt, d.h. die Stufen werden später auch exakt 60cm breit werden

Bild von



dann das Gegenstück

Bild von

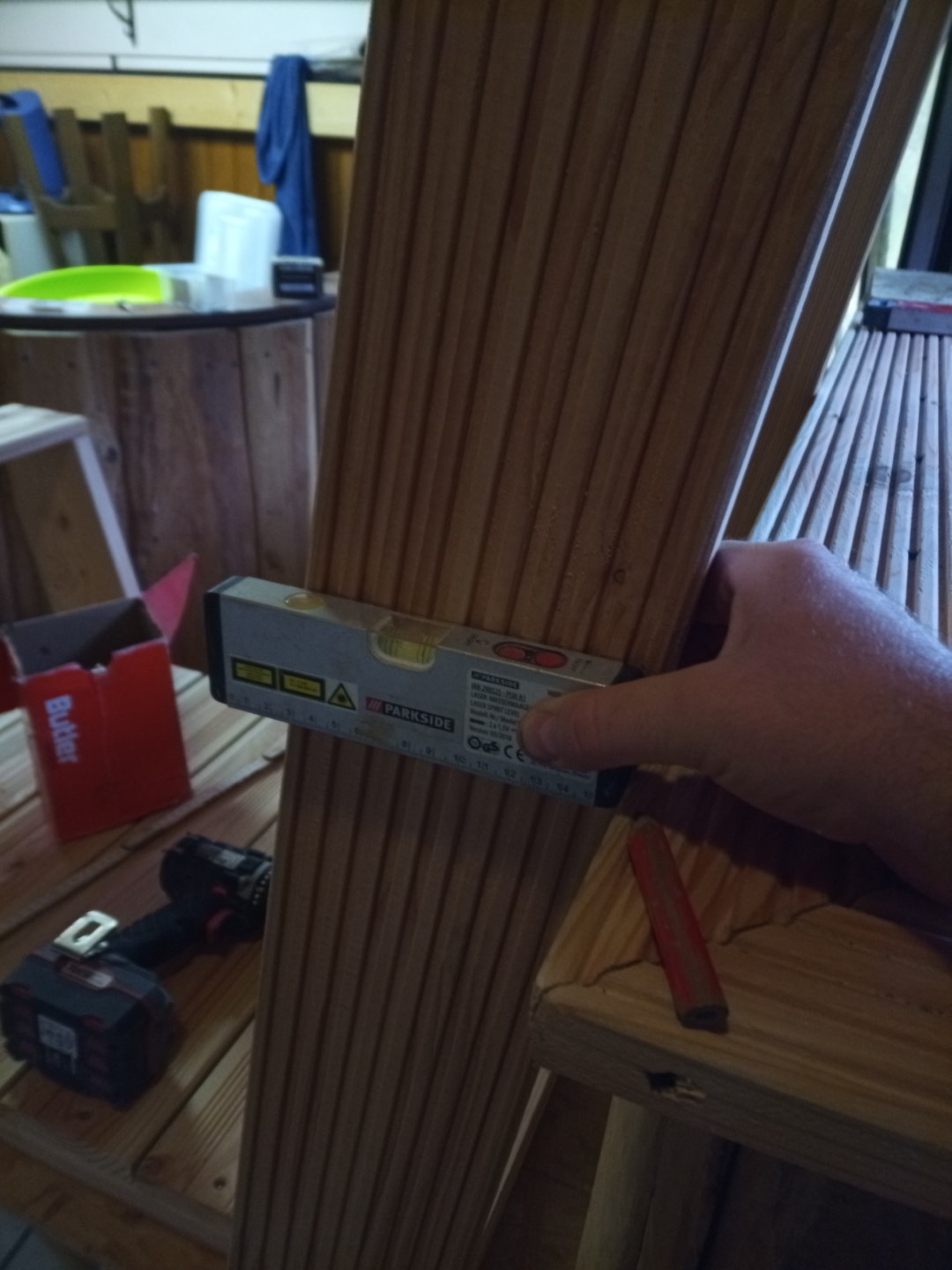

die Wangen habe ich vorher unten sowie oben mit passendem WInkel abgeschnitten, sodass sie gut auf dem Fliesenboden aufstehen und oben dann in einer Flucht mit den inneren Wangen sind

Bild von

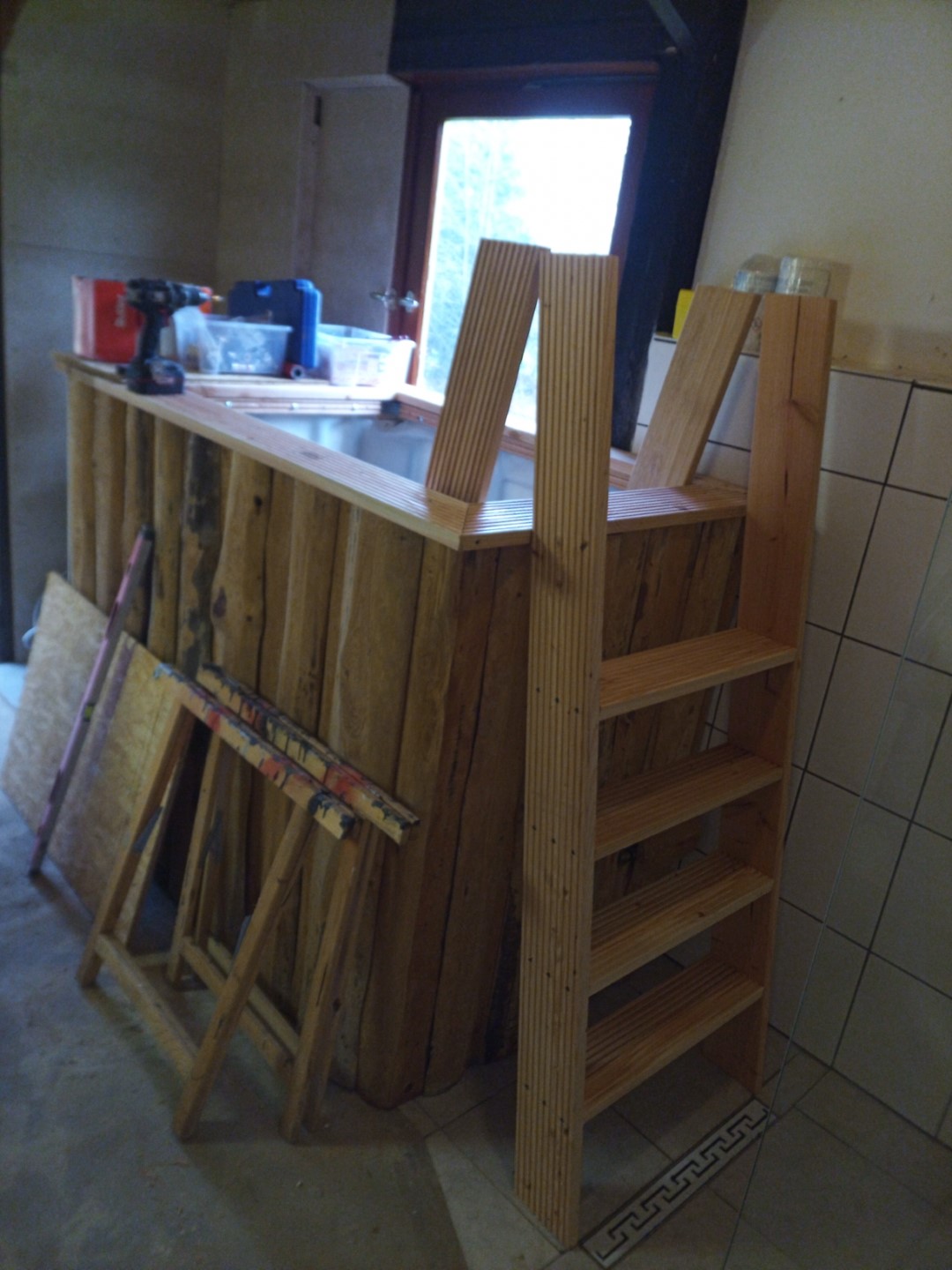

da ich die Treppe nicht im Fliesenboden verschrauben möchte muss ich anderweitig für Stabilität sorgen, dazu habe ich mir diese massiven Griffe überlegt. Die sind prima um sich ab zu stützen und fest zu halten, und sie halten auch die beiden Treppenhälften sehr stabil zusammen

Bild von



Bild von



Bild von



erst beim Wasser einfüllen fällt mir ein, dass ich noch garnicht fertig bin

Bild von

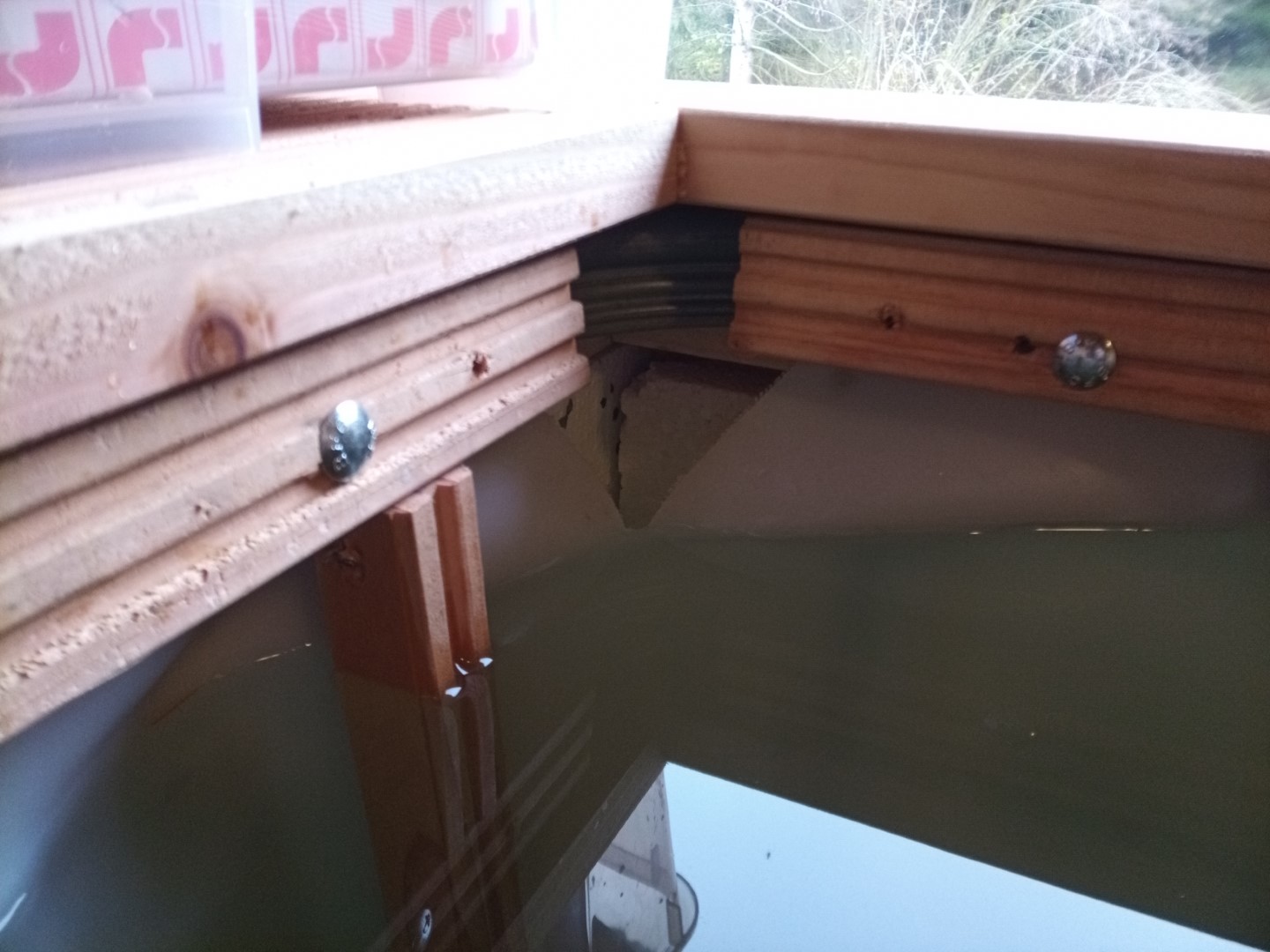

damit der Holzboden nicht auftreibt ist er an der einen Seite ja von der Leiter gestützt, an der gegenüberliegenden Seite habe ich nun zwei dünne senkrechte Leisten angebracht

Bild von





mit dem Wasserspiegel steigt auch die Vorfreude auf den ersten Saunagang, denn nun da die Holzarbeiten beendet sind kann ich damit anfangen, das ganze Werkzeug und die Materialreste weg zu schaffen. Das sind ein paar Touren mit dem Rasentraktor Anhängerchen.

Danach noch aufräumen und alles grob sauber machen, da geht fast der halbe Tag drauf

Bild von



in der Zwischenzeit ist das Tauchbecken voll

Tauchbecken Kaltwasserbecken selber bauen machen DIY IBC Regentank Fass Sauna Douglasie LED



um genau zu sein sogar übervoll. Während ich Krams oben im Haus weg sortiert habe ist unten der Tank über gelaufen. Aber nicht schlimm, da das Tauchbecken in einer "Wanne" aus Fliesen steht und das Wasser dann einfach in den Abfluss bzw. die Sickergrube gelaufen ist, also keinerlei Überschwemmung.

OK, jetzt weiß ich schonmal, dass das auch funktioniert  😂

Tauchbecken Kaltwasserbecken selber bauen machen DIY IBC Regentank Fass Sauna Douglasie LED



das ist übrigens Regenwasser aus der Zisterne. Das ist durch die Bauart bereits sehr sauber und klar, zusätzlich ist es im Haus dann noch durch eine 3er Kaskade verschiedener Filter gelaufen (grober Sedimentfilter / 5my / 1my), und izusätzlich dazu ist ja nochmal ein weiterer 1my Filter vor der Umwälzpumpe des Tauchbeckens verbaut

Bild vonTauchbecken Kaltwasserbecken selber bauen machen DIY IBC Regentank Fass Sauna Douglasie LED



hier ist übrigens die niedrigste Stelle, die vier eingeschnittenen Ecken

Bild von



vom ersten Test-Saunagang habe ich natürlich keine Bilder nur so viel:  es hat alles wunderbar geklappt und es passt auch alles, also die Liegeposition, Temperatur, und der ganze "Wohlfühlaspekt"  😃 Schon nach den ersten paar Minuten war klar:  der ganze Aufwand hat sich gelohnt, und zwar sowas von!

Was jetzt noch fehlt sind ein paar Verschönderungen und Accesoires, bissel Deko, und hier und da noch paar kleinere Baustellen, aber das wird nun diese Woche (und wahrscheinlich auch die darauf folgenden) eher so nebenher laufen

Bild von



das meiste an Ausstattungssachen hatte ich zum Geburtstag geschenkt bekommen, das wird nun nach und nach eingebaut

Bild von



angefangen mit den obligatorischen Sanduhren

Bild von



Bild von



eine zweite Sanduhr samt Thermometer / Hygrometer auf die andere Seite

Bild von



Bild von



in die Ecke über den Ofen kommt noch eine Aromaschale. Die kann man für mehrere Anwendungen nutzen:

  • um Eiskristalle rein zu tun, dann verdampfen diese nicht so schnell und "brutal" wie direkt auf die heißen Steine bzw. wenn die Kristalle in Berührung mit den Heizstäben des Saunaofens kommen verbrennen sie sogar in einer Stichflamme
  • um eine Kelle voll mit Aufgusswasser langsam und permanentüber dem Ofen zu verdampfen
  • man kann auch Salzbrocken rein tun, das soll eine angenehmere Luft in der Sauna bringen

Bild von



die kann man bei Bedarf weg schwenken

Aromaschale Sauna



der Boden ist ja beschichtet mit Flüssigkunststoff zum einfachen Reinigen, und damit es nicht rutschig wird habe ich noch diese Anti-Rutsch-Mattenteile ausgelegt. Das sind einzelne Teile so groß wie FLiesen (30 x 30cm) die man wie Legos beliebig zusammenklicken kann

Bild von





für den Kaltwasser-Brauseschlauch baue ich noch schnell eine Halterung aus 18mm Birke Multiplex

Bild von



auf der Tischkreissäge zugesägt, Ecken abgeschrägt, Kanten mit dem Deltaschleifer abgerundet, 30mm Loch mit dem Forstnerbohrer rein, zwei WInkelchen für die Wandmontage rangeschraubt - fertig

Bild von



Bild von



das ist ein 1" Schlauch aus Gummi. Achtung:  PVC und die normalen Gartenschläuche knicken und werden bei Kälte ja auch hart, Gummi bleibt immer geschmeidig.

Bild von



Im Baumarkt unverschämte 14€ / Meter (das sind zwei Meter), im Internet 13€ komplett inkl. Versand

Bild von



um Handtücher zu trocknen montiere ich noch ein paar Kleiderhaken. Hier direkt neben dem Ofen

Bild von



und hier im Bereich wo die Saunasteuerung ist an den Kabelkanal ran, der nun zum Regal für Aufguss-Konzentrat Duft Flaschen wird.

Die meisten habe ich von Poolladen.de da die dort Sets anbieten mit 6 / 8 / 12 Sorten als Paket und man sich so gut durch die rund 200 Geruchsrichtungen durchprobieren kann, ohne Unsummen dafür aus zu geben. 12x 250ml Flaschen mit Duft frei nach Wahl inkl. 25g Eiskristalle kosten runde 60€ inkl. Versand, das ist ok.

Bild von



Saunahüte, die man aufsetzt damit der Kopf kühl bleibt (gerade wenn man eher sitzt als liegt), das Tablet soll Musik per Bluetooth auf das Autoradio bringen, damit man in der Sauna zu leisen Hintergrundtönen entspannen kann

Bild von



beleuchtet sieht der Vorraum dann so aus (links noch mit Werkzeug da noch nicht alles fertig ist)

Bild von



indirekt mittels LED-Streifen

Sauna LED Beleuchtung Licht



so kann's losgehen, der erste Sauna-Testlauf startet gleich   😀

Sauna selbstbau Gartenhaus DIY selber machen



nach erfolgreichem und entspanntem Testlauf geht es am nächsten Tag weiter mit den noch ausstehenden Kleinigkeiten, so ist im gesamten Vorraum ja noch nur der nackte Beton-Estrich,

hier möchte ich auch wie im Sauna-Innenraum den Boden behandeln mit Flüssigkunststoff, also erstmal alles außen herum abkleben...

Bild von



...und 1x mit Grundierung streichen. Über Nacht kann das dann trocknen

Bild von



am nächsten Tag sind auch die Pakete mit den noch fehlenden Teilen nacheinander eingetrudelt.

Das äppert sich geldmäßig auch alles zusammen - das Bischen Rohrzeugs sind 100€

Bild von



das benötige ich, um das Tauchbecken mit einer Umwälzpumpe samt Wärmetauscher aus zu statten

Messing Rohrverschraubung Verbinder Muffe Überwurf T-Stück WInkel Bogen

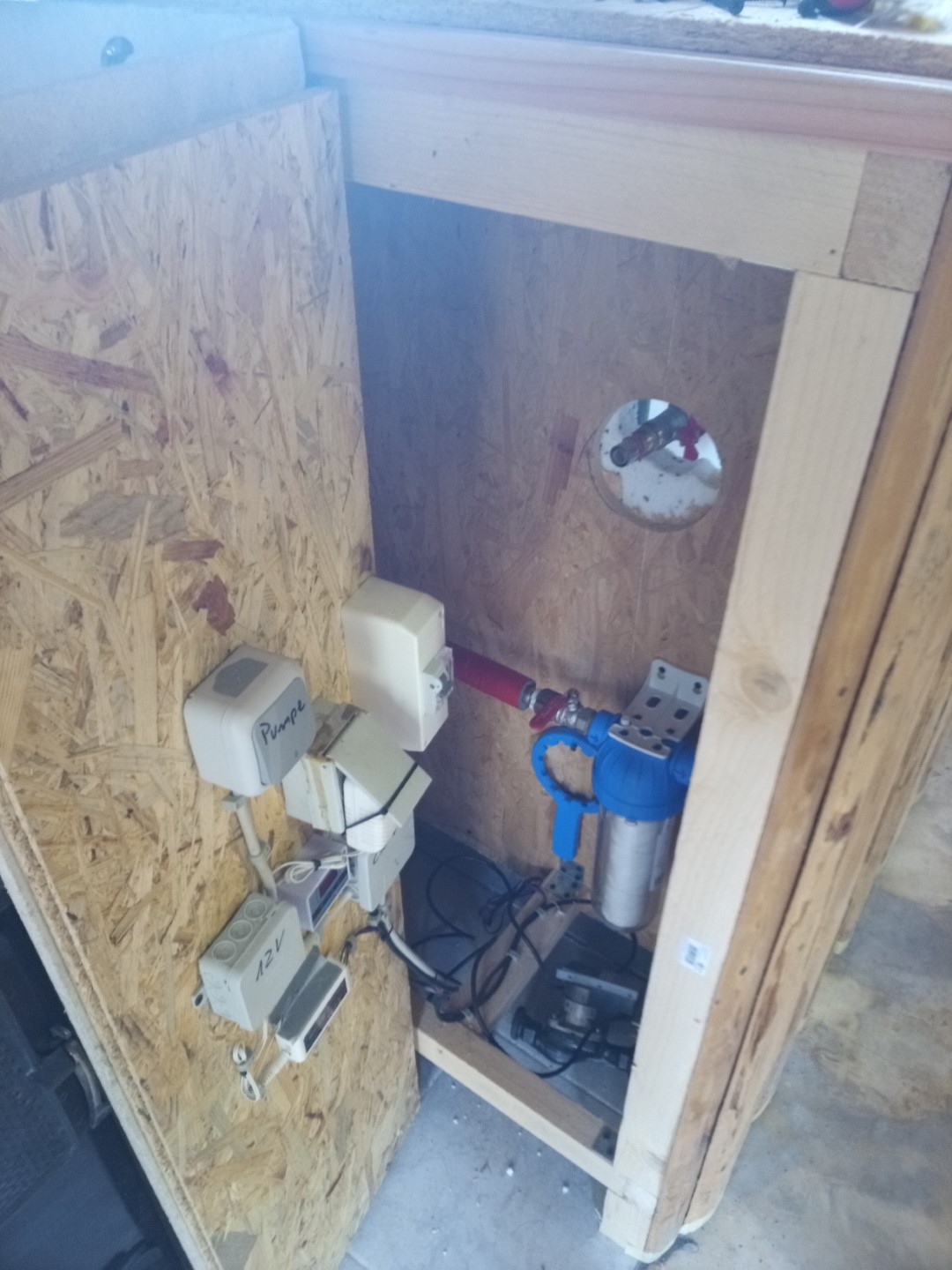

der Filter ist bereits montiert

Bild von

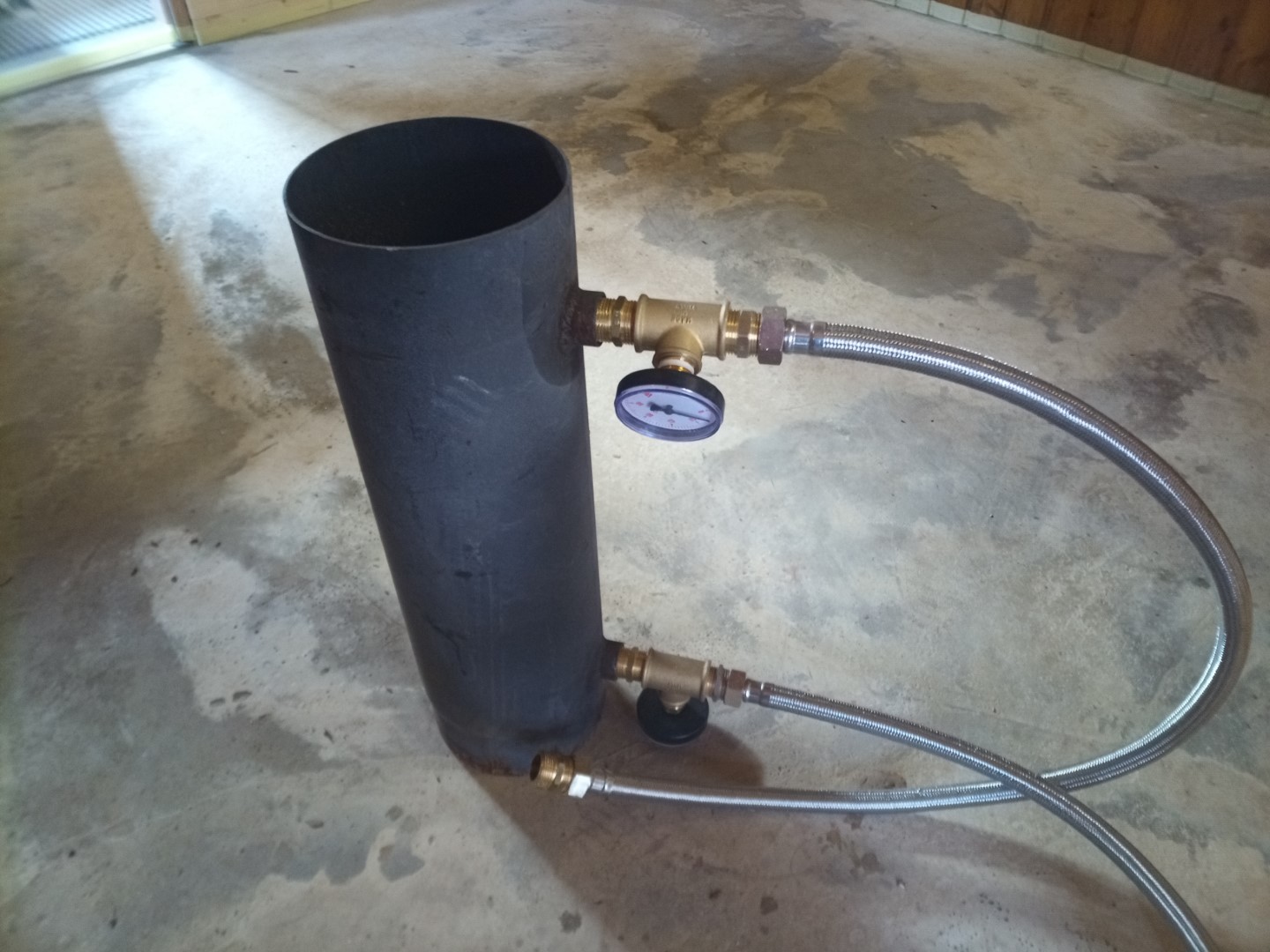

hier der Wärmetauscher. Das ist ein Ofenrohr (50mm lang, 150mm Durchmesser) wo im Innern eine Kupferspirale verbaut ist. Am einen Ende kommt kaltes Wasser rein, der Rauch im Ofenrohr erwärmt das Wasser ind er SPirale, am andern Ende kommt es dann warm wieder heraus

Ofenrohr Abgas Wärmetauscher Kupferspirale Heizung



Sigentlich wollte ich mir sowas selbst bauen, hab mich eingehend informiert, Preise eingeholt für die Baumaterialien und bin zum Schluss bei etwa 100€ rein für die Teile gelandet.

Man findet sowas im Internet fertig gebaut vom Profi für 139€ also wollte ich mir dann die Fertiglösung kaufen da für 39€ Ersparnis der Aufwand nicht lohnt und ich mir auch nicht sicher war, ob ich die Kupferspirale ohne Maschinen überhaupt so sauber gebogen bekomme, ohne dass sie abknickt.

Schlussendlich habe ich so einen Wärmetauscher auf eBay-Kleinanzeigen gefunden, gebraucht für 70€ inkl. Versand - und zugeschlagen

Ofenrohr Abgas Wärmetauscher Kupferspirale Heizung



als Pumpe benutze ich eine gebrauchte Heizungs-Hocheffizienzpumpe, eine Wilo Yonos Para mit einstellbarer Drehzahl.

Bild von



Bevor ich beides benutze spüle ich sie noch mehrere Stunden gründlich durch mit "Breff" Multireiniger (sehr scharf / stark) und Spüli, damit ich später im Tauchbecken keine Verunreinigungen von der vorherigen Heizungsanlage habe

Bild von



Bild von



vor Feierabend dann der erste Anstrich von zweien mit Flüssigkunststoff

Bild von



ich benutze den von Baufix, gibt's aber auch von Primaster und vielen anderen Marken zu ähnlichen Preisen.

Einfach mit dem Pinsel auftragen, mindestens zwei Lagen

Bild von



nächster Tag, es geht an die Pumpe und Rohrinstallation

Bild von



gefühlt baue ich tausend Absperrhähne ein - und muss just deswegen auch abbrechen, da ich nicht genügend habe. Ich will:

  • direkt am Tank absperren können
  • um den FIltereinsatz tauschen zu können direkt davor + dahinter absperren
  • um das Wasser im Tauchbecken komplett austauschen zu können einen Gardena-Schlauch anschließen um das Wasser dann zur Tür raus in die WIese pumpen zu können (rechts, in Blickrichtung)
  • einen Kreis durch den Wärmetauscher hindurch leiten oder alternativ
  • für irgendwann später einmal um das Tauchbecken zum Whirlpool machen zu können einen zweiten Kreis durch einen externen, stärkeren Holzofen führen, deswegen oben nach links zeigend die beiden Abgänge

Bild von



dann nebenbei mal noch die Teile sortieren, die nach und nach eintrudeln

Bild von



das sind die benötigten Ofenrohrteile.

Da das Budget mittlerweile echt richtig ausgeschöpft ist sind die Ofenrohre in der günstigsten Ausführung gehalten, das ist Blech mit FAL Beschichtung. Feuerfest und nicht rostend, aber eben recht dünnes Blech und optisch eher, nunja, 0815

Bild von



auch endlich angekommen:  15m Edelstahl-Wellrohr das ich benötige, um den Wärmetauscher zu modifizieren

Bild von



das Ofenrohr hat 120mm Durchmesser, der Abgaswärmetauscher hat 150mm. Das ist wichtig, dass der dicker ist als der Rest, da durch die innenliegende Kupferspirale der effektive Querschnitt verringert wird. Das kann man nur ausgleichen, indem man das Rohr eine Nummer dicker wählt. Deswegen unten und oben je eine Reduzierung bzw. Erweiterung 120 <-> 150mm

Ofenrohr Abgaswärmetauscher Warmwasser Heizung Kupferschlange Spirale



um den Wärmeübergang aus den Abgasen in das Wasser rein zu verbessern und die Ausbeute zu erhöhen habe ich vor, außen um den Wärmetauscher herum das Edelstahlwellrohr zu wickeln.

Um Anschlüsse mit Verschraubung an das Wellrohr zu montieren benötigt man normalerweise ein spezielles hydraulisches Presswerkzeug, um einen flach-dichtenden Flansch zu pressen. Oder man lässt beim Lieferanten Flansche dranpressen und zahlt zwischen 5 und 10€ je Pressvorgang extra.

Aber man kann das auch selbst durchführen, und zwar ohne Spezialwerkzeuge. Man benötigt (so oder so) solche Verschraubungen

Edelstahl Wellrohr



Überwurfmutter drüber, dann den klappbaren Metallring zwischen der ersten und zweiten Welle rumklippsen

Edelstahlwellrohr Verschraubung Flansch pressen



die Doppelmuffe von Hand aufdrehen. Achtung:  zunächst ohne die Dichtung

Und dann mit zwei Wasserpumpenzangen mit Kraft beziehen. Dadurch wird der scharfkantige, gewellte Rand flach gepresst

Bild von



vorher

Bild von



nachher - Das ist nun flachdichtend und mit der Dichtung dazwischen kann man nun das Edelstahl Wellrohr ganz normal verschrauben

Edelstahl Wellrohr flachdichtend Flansch Anschluss



das muss nun irgendwie da rum

Abgaswärmetauscher Ofenrohr Rauchrohr



aber das Wellrohr ist widerspenstiger als gedacht und nach mehreren Versuchen und zwei Ohrfeigen durch zurück schnellendes Wellrohr gebe ich vorerst auf. Da muss ich anders ran. Wie genau, das überlege ich mir noch, aber alleine geht das schonmal nicht

Bild von



es ist eh Zeit für Feierabend bzw. um auf Arbeit zu fahren, also zum Abschluss noch die zweite Schicht Flüssigkunststoff auftragen

Bild von



Bild von



am nächsen Tag dann der neue Versuch, den Wärmetauscher zu wickeln.

Dieses Mal:  in der Garage, dort ist schonmal mehr Platz.

Der Plan:  Stab durch das Wärmetauscherrohr durchstecken, an Spanngurten am Garagentor aufhängen und dann den Wärmetauscher drehen während Mona das Wellrohr straff zieht. So sollte sich das Wellrohr sauber aufwickeln lassen. Theoretisch...

Bild von



Bild von



da ist ganz schön viel Spannung drauf beim Wickeln, aber an den Rohrstummeln kann man gut anpacken.

Bild von



das Ende wird dann mit einem Stück geglühtem Armierungsdraht fixiert, damit die Spirale nicht wieder aufspringt

Bild von

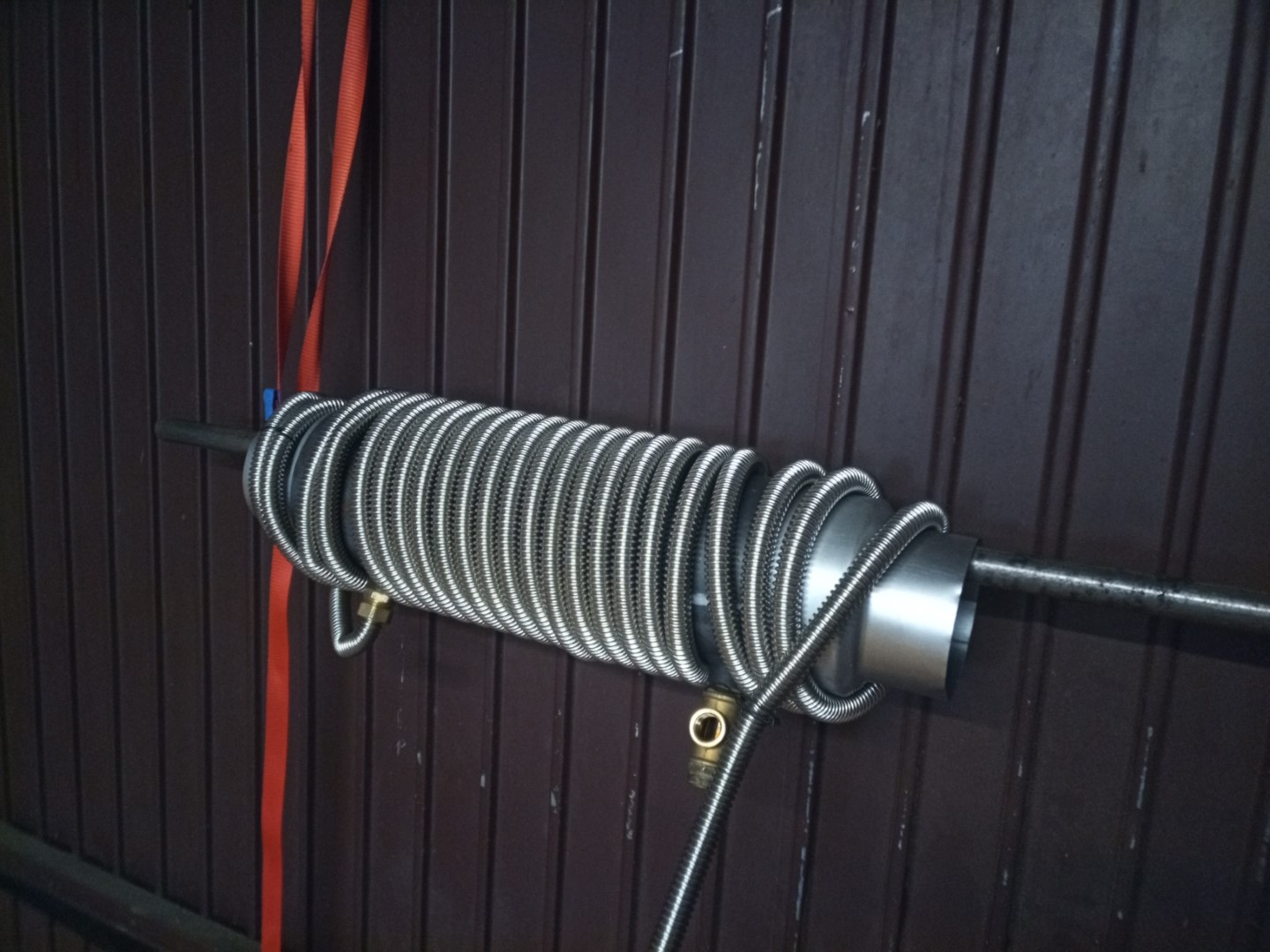

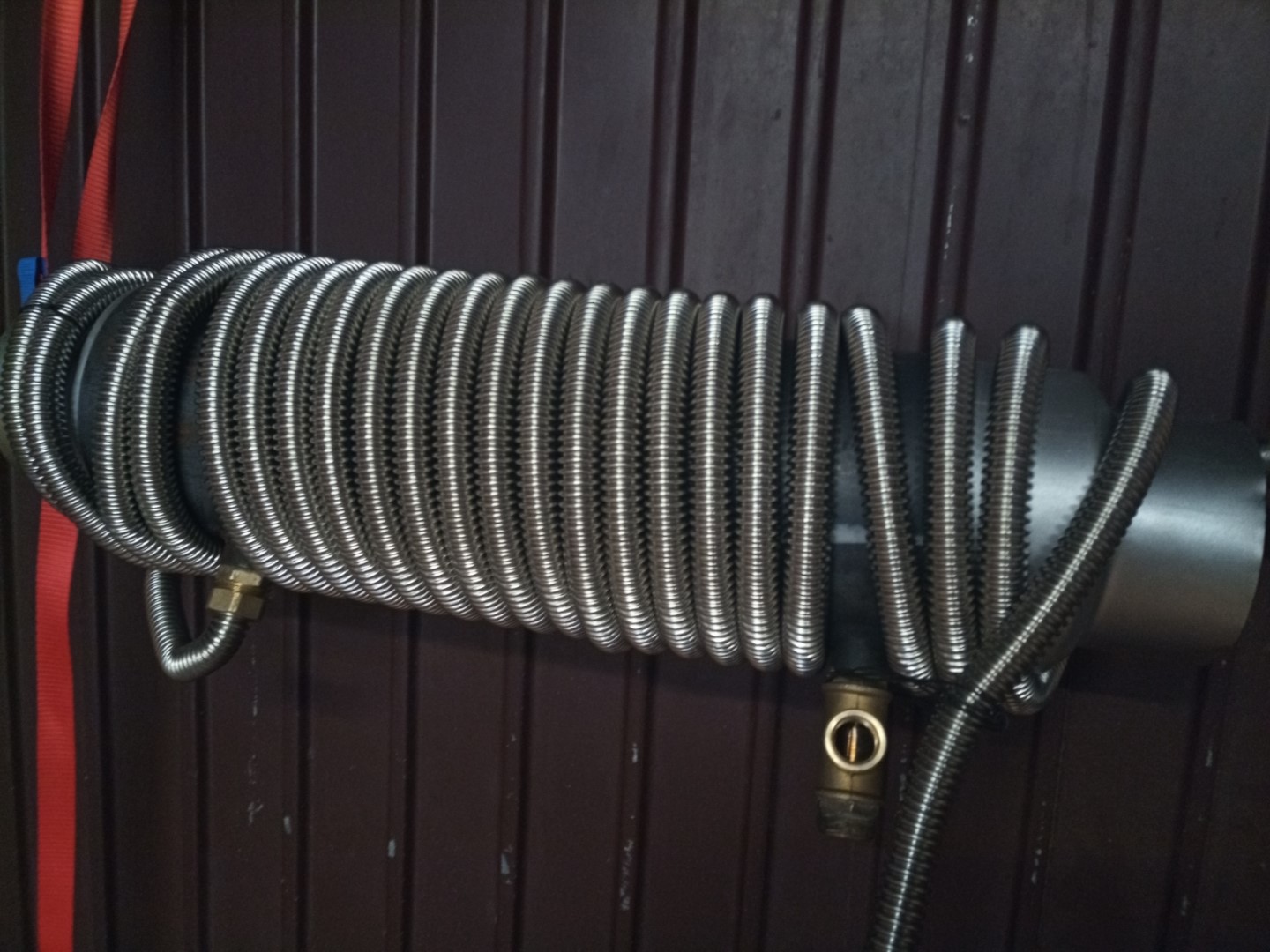

da sind nun 15m Edelstahlwellrohr DN15 drauf bzw. zwei Meter stehen über, die nehme ich als Anschlussschlauch bis zur Pumpe

Bild von



Wärmetauscher Edelstahl Wellrohr Ofen Sauna Whirlpool Hot Tub



damit die Wärme, die vom Rauchrohr in das Wellrohr und das Wasser darin eindringt nicht gleich wieder an die Umgebungsluft abgegeben wird will ich eine Dämmung außen herum wickeln

Bild von



das ist 40mm Mineralwolle in WLG032

Bild von

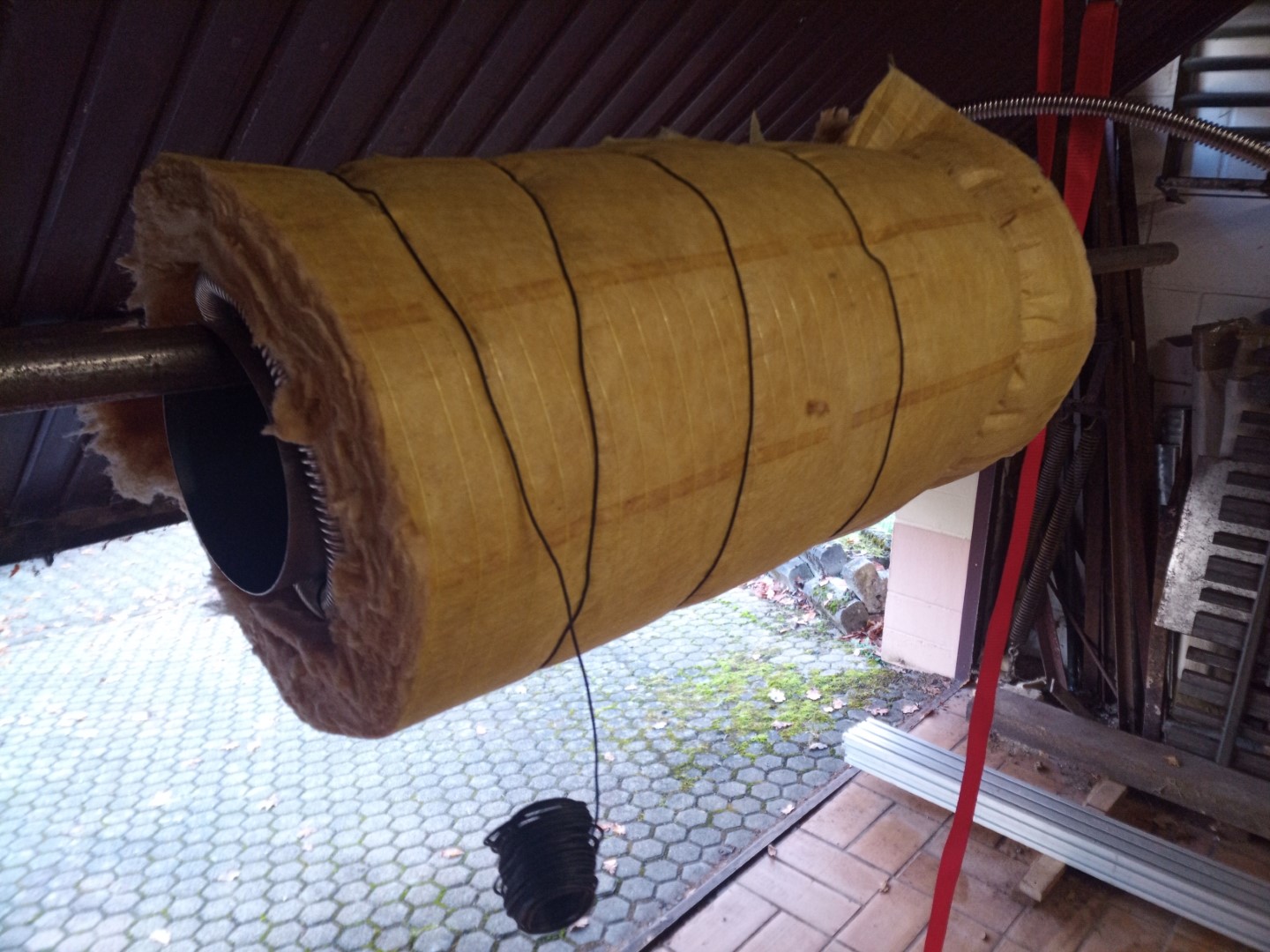

damit das Ganze hält Draht drumherum

Bild von



damit dann schlussendlich nicht ständig feine Glasfasern in der Luft sind will ich Alufolie um das Ganze wickeln, und zwar extra starke

Bild von



das Ganze dann fixiert mit Aluminium-Klebeband, welches ich noch übrig habe von der Alu-Dampfsperre

Bild von



fertig sieht der Wärmetauscher dann so aus

Bild von



ist jetzt nicht wirklich hübsch aber was solls, er wird seinen Zweck erfüllen

vBild von



jetzt da der Wärmetauscher fertig ist kann es weiter gehen mit der Verrohrung

Bild von



rechts und oben ist der kalte Rücklauf, mittig / links der warme Vorlauf

Bild von



Bild von



außen direkt neben der Tür kommen die beiden Schraubanschlüsse für den Wärmetauscher raus. Der untere mit Temperaturanzeige für den kalten Rücklauf, so sieht man immer mit wieviel Grad das Wasser in den Wärmetauscher rein geht - was auch der Temperatur des Kaltwasserbeckens entspricht

Bild von

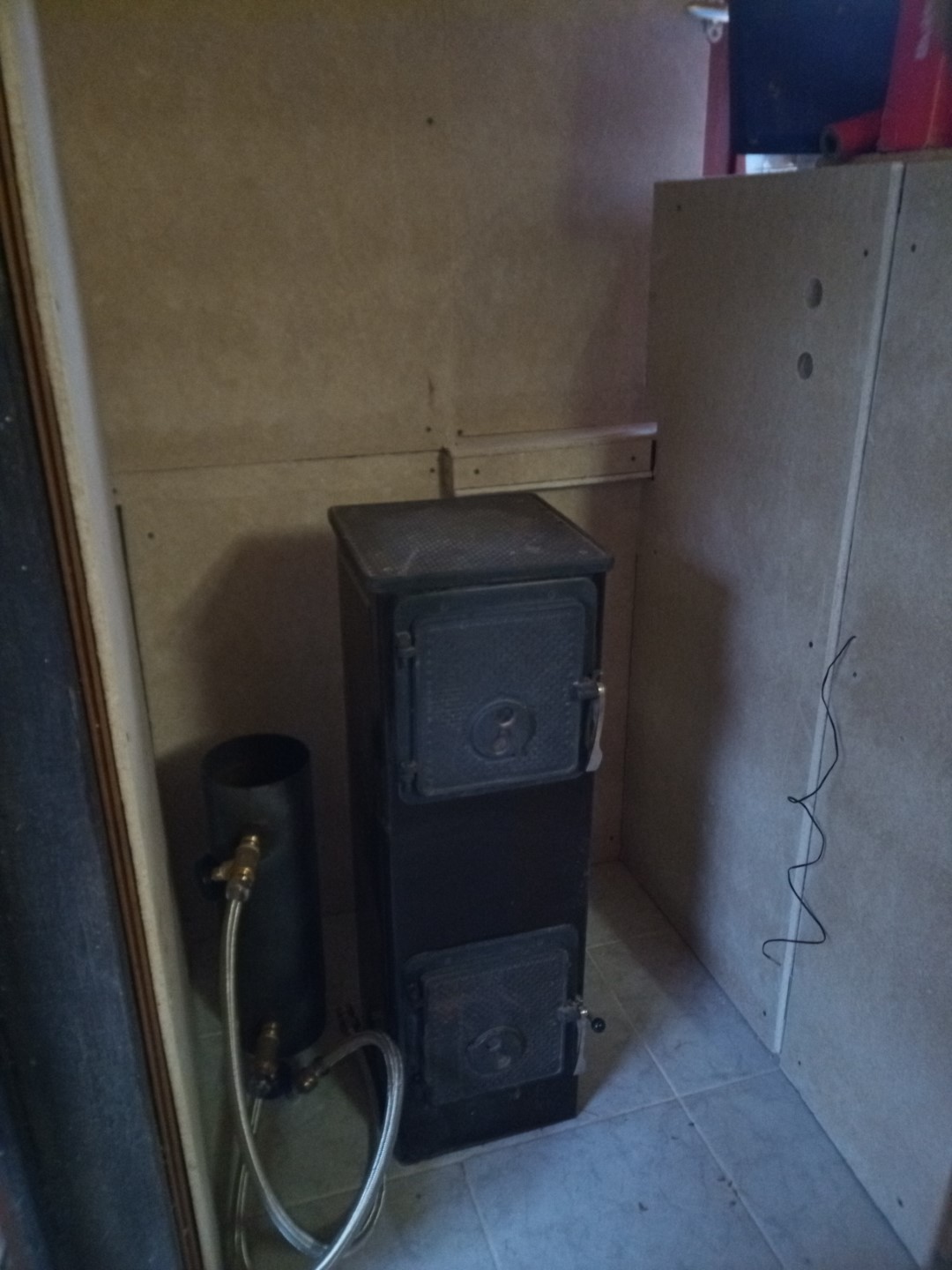

eingebaut sieht das dann erstmal so aus

Holzofen Wasser Wärmetauscher Heizschlange Kupferspirale Rauchrohr ABgas



nachdem alle Hähne geöffnet und die Rohrleitungen samt Pumpe mit Wasser befüllt sind kann der erste Testlauf und Dichtigkeitscheck starten

Bild von



die Rohre noch ein bischen isolieren und der grün leuchtende LED Ring signalisiert, dass die Pumpe läuft

Bild von



ist alles dicht, gleich beim ersten Mal  😀

Bild von



Kaminofen Holz Wärmetauscher Abgaswärmetauscher Rauchrohrkühler



damit die Wärme in den Verbindungsrohren auf dem Weg zum Tauchbecken nicht zu viel Wärme verlieren habe ich sie noch mit Armaflex Isolierung ummantelt.

Da weiß ich aber noch nicht genau, ob ich das so lassen werde, da die Rohrummantelung recht nah am (heißen) Ofen ist.

Armaflex ist hitzebeständig bis 150°C und könnte also ausreichend sein, aber evtl. ists so nah doch zu warm. Wir werden sehen

Bild von



dann steht noch ein Tauch bei der Elektrik an, und zwar hatte ich beim Einbau des Netzteils für die LED-Beleuchtung nicht darauf geachtet, dass das NT nur für einen 5m LED-Streifen ausgelegt ist, ich aber 2x 4m verbaut habe.

Also wird das ausgetauscht gegen ein stärkeres Netzteil, danach sollte die LED-Beleuchtung im Tauchwasserbecken funktionieren

Bild von





Hier ein paar Eindrücke der fertigen Sauna:

Gartenhaus Sauna



die Veranda ist noch nicht komplett leer geräumt da hier noch Werkzeug lagert für die letzten Kleinigkeiten

Bild von



Sitzecke für zwei, direkt neben dem herrlich duftenden Tuja Brennholzlager

Bild von



von Heidi selbst gemachtes Eingangsschild, aus einer Baumscheibe von der großen Tanne aus unserem Garten

Bild von



dezente Beleuchtung für abends

Bild von



Eingangsbereich

Sauna im Gartenhaus



5kW Holzofen mit Wärmetauscher samt Tauchbewcken aus 800L IBC Wassertank

Bild von



neu verkleideter Tresen mit neuem Waschbecken

Bild von



Zwischenwand zur Sauna im Rhombus-Leisten Look

Gartenhaus Sauna



bodenebene Dusche mit Holztreppe für das Kaltwasserbecken

-> hier geht's zum Bau der Dusche

Tauchbecken Whirlpool Hottub IBC Tank



Bild von



Ofenniesche feuerfest verkleidet

Bild von



Kleiderhaken um nasse Handtücher zu trocknen

Bild von



Technik mit Umwälzpumpe, Filteranlage und Elektrik zur Pumpensteuerung und für die LED-Beleuchtung hinter einer Klappe

Bild von



LED Beleuchtung STreifen STripes IBC Tauchbecken



Dusche 1,20m breit mit Regenbrause und Abguss-Kaltwasserschlauch

Bild von



Bild von



Saunaregeln rechts noch provisorisch angelehnt,

der hell verkleidete Teil ist der Kanal für die Sauna-Stromkabel und Duschwasserleitung, gut isoliert und gedämmt sowie mit indirekter LED-Beleuchtung

-> hier geht's zum Bau ders Kabelkanals

Bild von



die Barhocker sind noch original aus den 90ern in denen das Gartenhaus vermutlich erbaut wurde

Bild von



der "Elektrogeräteturm" wird noch irgendwie verschönert. Wie genau weiß ich noch nicht, vermutlich aber erstmal nur mit dicken Holz-Regalbrettern dazwischen, wahrscheinlich aus Küchen-Arbeitsplatte.

Seitlich daneben:  1. Hilfe Set und 12KG ABC Pulverlöscher

Bild von



neu eingebaute Edelstahlspüle, darunter Putzzeug, seitlich in den Kisten ein bischen Besteck und Geschirr sowie ein paar übrig gebliebene Steine vom Saunaofen.

Links das orangene Kabel ist ein Netzwerkkabel, das ist noch nicht fertig verlegt, hier soll noch ein WLan Accesspoint ran

-> hier geht's zum Umbau ders Tresens

Sauna Bar Spüle Tresen



Schubfächer für Handtücher und Klamotten

Bild von



Auswahl an Saunadüften

Bild von



Funkuhr mit Thermometer und Hygrometer

Bild von



Garderobe mit Saunahüten, das Tablet ist für Musik damit man das Smartphone "beruhigt" im Haus liegen lassen kann

Bild von



Saunasteuerung und Autoradio mit Bluetooth darüber, zwei Lautsprecher sind im Sauna-Innenraum versteckt unter den Liegen eingebaut, zwei weitere kommen noch in den Vorraum

zur günstigen Saunasteuerung habe ich mittlerweile, nach rund 20 Saunagängen, auch einen Testbericht veröffentlicht -> Saunasteuerung 3kW 6kW 9Kw Vevor extern Con4

Bild von



auf dem Holzkasten die Utensilien für Aufguss

  • 1L Messbecher
  • Dosierungs-Schnapsglas
  • Spritze zum Aufziehen des Duftkonzentrates
  • Eiskristalle mit Löffelchen zum Dosieren
  • Fächer zum Verwedeln da für ein Handtuch nicht genug Platz ist in der Sauna

Etwa 40 - 50ml Aufgusskonzentrat kommen auf 1 Liter Wasser, und bei unserer Sauna mit rund 14,5m³ Luftvolumen reichen 2x zwei Kellen pro Aufguss (2 Kellen zu Anfang, zwei Kellen am Ende des Saunagangs) vollkommen aus, mit einem Liter Aufgussgemisch kann man so 4 - 5 Aufgüsse machen.

Eiskristalle:  muss man bei dem kleinen Raumvolumen sehr vorsichtig dosieren. Uns reichen zwei bis maximal drei mittelgroße Kristallbröckchen aus. Bei kleinen Krümeln ist das die Spitze des Kaffeelöffels

Bild von



im Holzkasten ist die gesamte Elektrik der Sauna unter gebracht inkl. Lüftersteuerung und LED-Beleuchtung

-> hier geht's zum Bau des Elektrik-Kastens

Bild von



die Verblendleisten sind aus demselben Holz wie die Innenverkleidung der Sauna, also sibirische Fichte in 18mm. Das sind die übrig gebliebenen Profilbretter. Nut und Federauf auf der Tischkreissäge abgesägt und dann das Brett der Länge nach halbiert.

-> hier geht's zur Verkleidung der Zwischenwand

Bild von



Belüftung, kommt auf der anderen Seite direkt unter dem Ofen raus

Sauna Belüftung Zuluft Frischluft



der Boden aus Estrich-Beton ist behandelt mit zwei Schichten Flüssig-Kunststoff zum Streichen. Sehr robust und einfach feucht zu wischen da keine Fugen wie bei Fliesen

Bild von



Die Saunatür ist aus 9mm ESD Glas und 90 x 200cm groß

Saunatür Glas



der Innenraum ist 3,80 x 1,80m und 2,10m hoch.

Es ist Platz für 6 Personen und es gibt drei Ebenen verteilt auf zwei Reihen

Sauna Selbstbau selber machen Gartenhaus Gartenhütte



zusätzlich zur großen Tür kommen zwei große Fenster (140 und 120cm breit) sodass die Sauna richtig schön hell ist

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



zwei obligatorische Sanduhren (15 Minten) und ein Thermometer / Hygrometer

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



Kopf-Dreiecke für bequemes Liegen

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



die linke Fensterhälfte kann man kippen oder sogar komplett öffnen

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



seitlich sitzend hat man eine wunderbare Aussicht in den Garten auf die (bald angelegten) Teiche

Bild von



die Rückenlehnen sind rundum beleuchtet

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



die LED-Streifen sind in der Farbe frei einstellbar und nur sichtbar, wenn man sich den Hals verrenkt

Sauna LED Beleuchtung



Blick ins andere Eck Richtung Ofen

-> hier geht's zum Bau der Liegen

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



Der Saunaofen ist elektrisch und hat 9kW, das ist ein günstiger noname Ofen ohne Schnickschnack der seine Arbeit aber genau so gut tut wie ein teurer Ofen, da die "Technik" (drei Heizspiralen zu je 3kW) auch bei Markenmodellen komplett identisch ist. Die Unterschiede liegen hauptsächlich im Finish, bei der Materialstärke rundherum, Ausstattung der Steuerung (WLan, Touchpad etc.)

PS:  zum günstigen Saunaofen habe ich mittlerweile, nach rund 20 Saunagängen, auch einen Testbericht veröffentlicht -> Saunaofen 3 / 6 / 9 kW Vevor Edelstahl noname von eBay Amazon

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



Untendrunter habe ich eine Auflaufform aus Metall gestellt da ab und an auch mal ein wenig Aufgusswasser runter tropfen kann, wenn man zu viel oder zu schnell aufgießt

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



20kg Saunasteine, das ist original finnischer Olivindiabas.

-> zum ersten Testlauf des Saunaofens mit Video

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



Aromaschale um Eiskristalle aufzulegen oder langsam kontinuierlich Aufgussdurft verdampfen zu lassen.

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



das ist der zweite Fensterplatz

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



aktuell noch etwas drist, aber im Sommer ist das ein dichter, bunter Brombeerstrauch und eine alte Weinrebe, voll behangen mit blauen Weintrauben

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



da die Stromzuleitung zum Gartenhaus mit dem 9kW Ofen fast komplett ausgereizt ist kann kein Boiler oder gar Durchlauferhitzer genutzt werden um warmes Duschwasser zu produzieren, also habe ich diesen Kupfer-Wärmetauscher gebaut

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



der hängt unter der Saunadecke und das Duschwasser fließt durch 10m Kupferrohre. Die Sauna-Innenluft erwärmt das Wasser und man kann so warm duschen. Das reicht für 2x kurz duschen oder einmal normal. Ist das warme Wasser all dauert es etwa wieder 10 Minuten, bis es erneut aufgeheizt ist.

-> hier geht's zum Bau des Wärmetauschers

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



Anti-Rutschmatten am Boden

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



und so sieht das dann aus mit LED-Beleuchtung

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



die Rückenlehne haben eine Farbe, unter den Liegen ist eine zweite LED-Beleuchtung installiert bei der man eine andere Farbe einstellen kann

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna



-> zur Installation der LED-Beleuchtung

Sauna Gartenhaus Selbstbau DIY selber machen einbau Gartenhütte Schuppen Holzsauna Fasssauna





Das war's erstmal soweit für diese Woche.

Natürlich fehlen noch eine Menge Dinge, aber das sind nur noch Kleinigkeiten wie z.B.

  • Kristall-Lampe in der Sauna selbst bauen
  • Ofenrohre anbringen
  • Pumpensteuerung richtig einstellen mit Zeitschaltuhr und Temperatursensor
  • Lüftersteuerung umbauen da die Lüfter zu laut sind wenn man alleine drin liegt
  • das Radio zickt noch etwas rum, die Musik stockt manchmal, hier muss ich noch den Fehler finden
  • Veranda aufräumen und Außenbeleuchtung verbessern
  • Deko, Verschönerungen, bissel "Wohlfühlambiente"



Das werde ich dann in den nächsten ein, zwei Wochen nach und nach machen



Um schonmal etwas vor zu greifen hier schonmal ein "Spoiler" zur Kristall-Lampe

Sauna Lampe Leuchte Kristall Glas Salz Brocken Nuggets



das sind 30 kg Glasbrocken, die mit LED hinterleuchtet schimmern

Sauna Lampe Leuchte Kristall Glas Salz Brocken Nuggets



mit Farbwechselmodus und leicht gedimmt ein schönes Stimmungslicht

Sauna Kristall Lampe Glasbrocken DIY selbst bauen





Du findest unsere Beiträge hilfreich und möchtest uns unterstützen?

Unterstützung Kaffee Donation Spende Hilfe helfen
Dazu gibt es mehrere Möglichkeiten und zwar ganz ohne, dass es Dich etwas kostet (hier klicken)







Zurück
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild
KW46_Sauna_im_Garten...
Detail Download Kommentar Bild


Powered by Phoca Gallery
