Da Holz gerade generell, und Saunaholz im Speziellen gerade sackteuer ist schneide ich 23mm starke und 145mm breite Profilbretter, die ich günstig (um 9€ / m²) organisieren konnte zurecht.

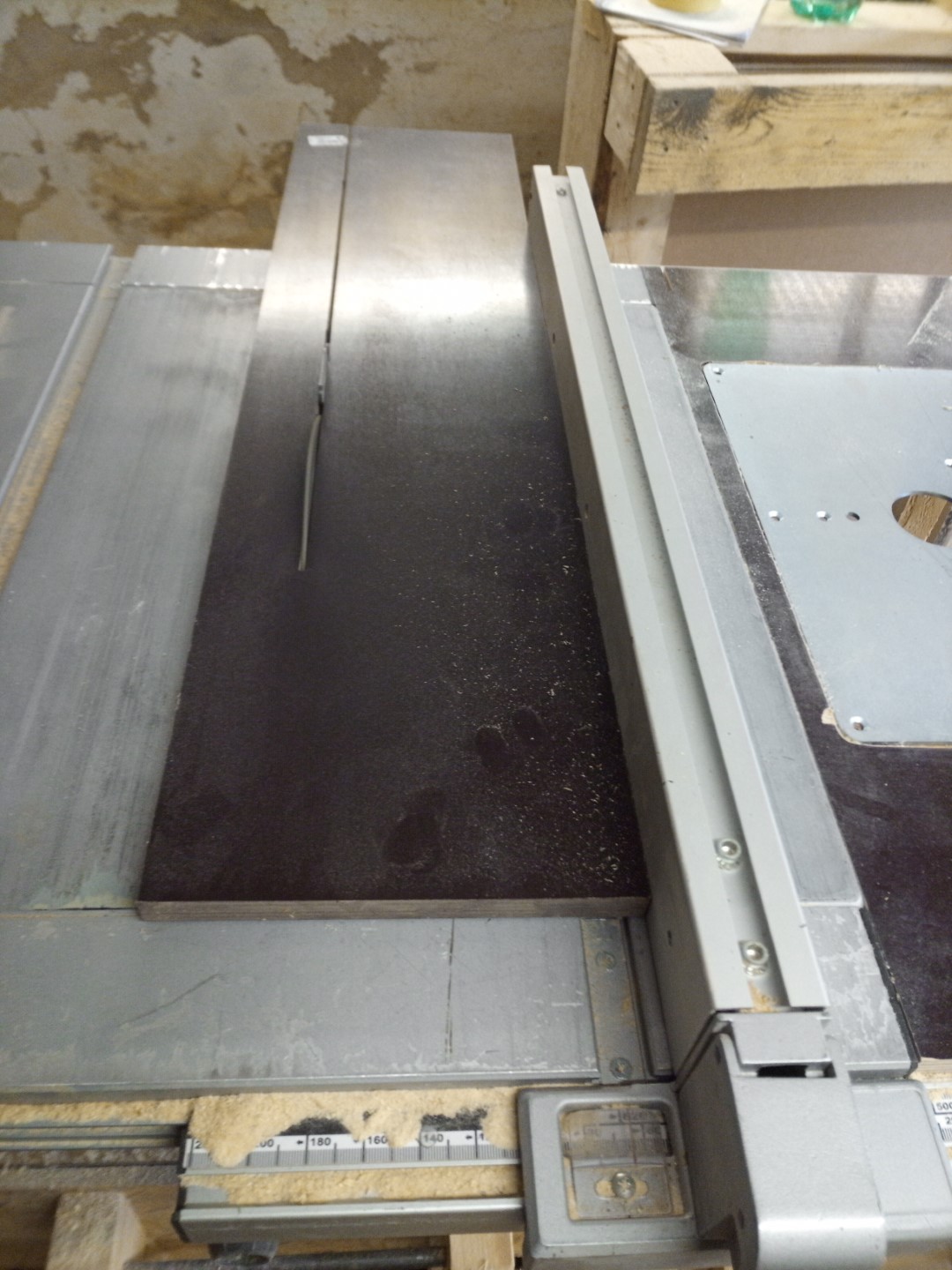

Im Ersten Schritt werden Nut und Feder auf der Tischkreissäge abgeschnitten

Bild von

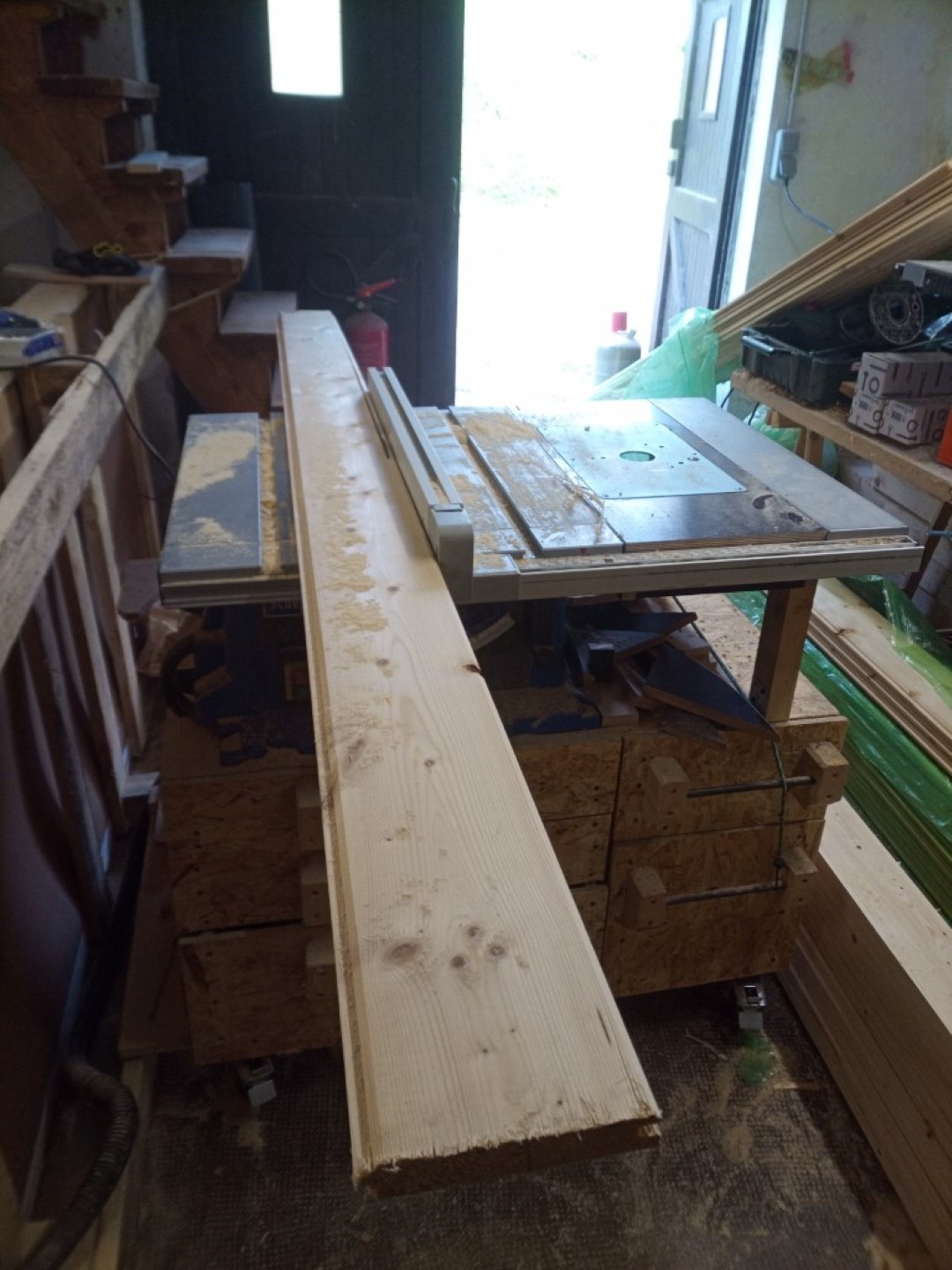

sieht dann so aus

Bild von



danach sind die Bretter noch 123mm breit. Das Sägeblatt hat 3mm Dicke, also wenn ich die Bretter nun der Länge nach halbiere bleiben genau 2x 60mm Bretter übrig - ideal für die Saunabänke und -Liegen

Bild von



Bild von



da ich hier Bretter en masse Zuschneide habe ich zum ersten Mal den Staubsauger angeschlossen - und der hat ordentlich zu tun

Bild von



und trotzdem fällt noch viel unten raus in die Späneschublade

Bild von



das und noch mehr steht noch aus

Bild von

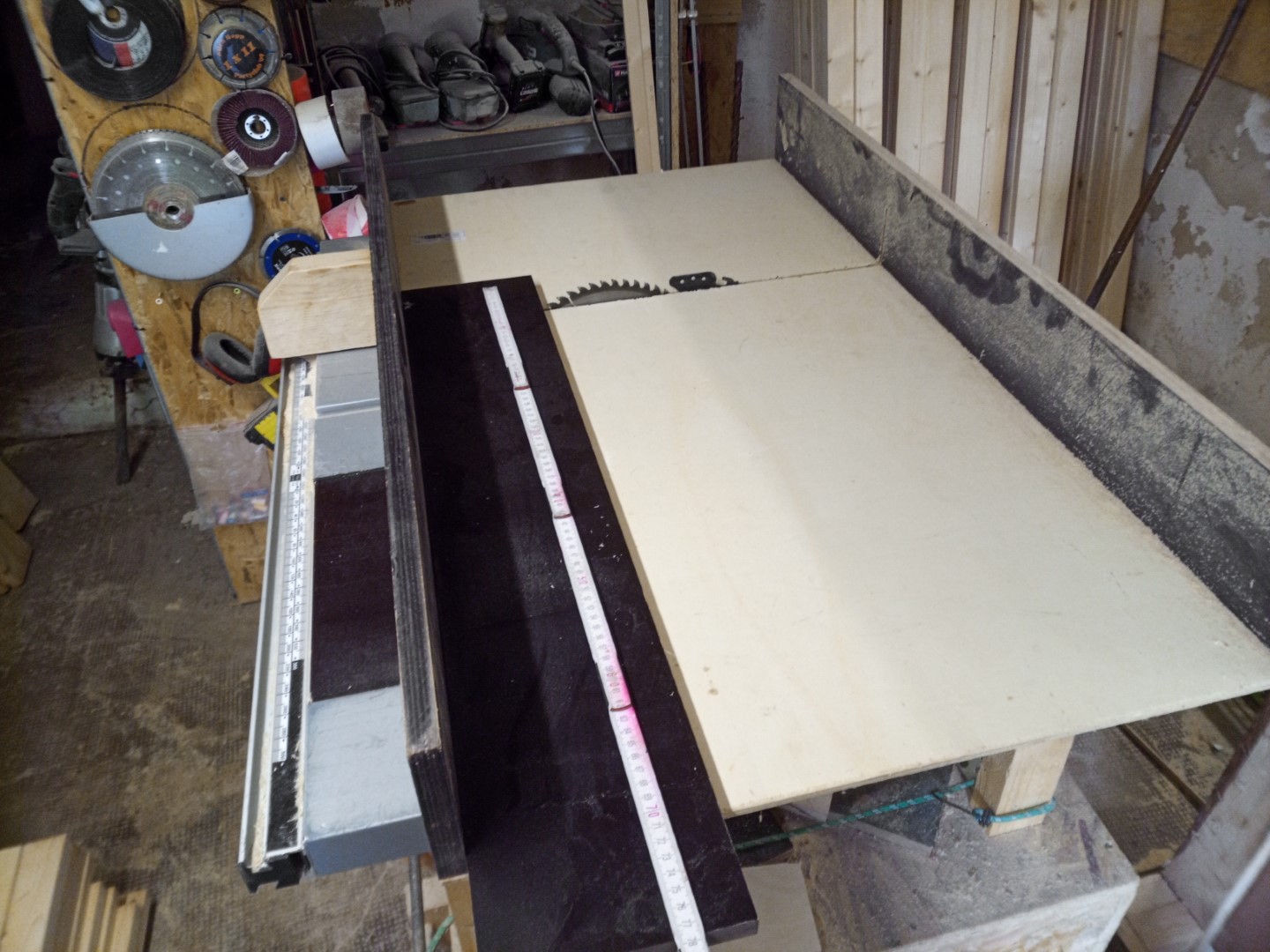

zwei Vormittage dann sind alle Bretter zugeschnitten

Bild von



für den nächsten Schritt, das Abrunden der Kanten, fehlen mir noch spezielle Schrauben, damit ich die Oberfräse von unten am Frästisch montieren kann

Solange kann ich nicht weiter machen, also entscheide ich mich dazu, noch einen speziellen Parallelanschlag mit integrierter Absaugung speziell für die Fräserweiterung zu bauen.

So soll der später mal aussehen

Bild von



Dazu benutze ich MDF-Abfallstücke, die vom nicht mehr benötigten Frässchlitten stammen, den ich mal gebaut hatte um die Fensterbänke am Haus zu bauen, aus Küchenarbeitsplatten

Bild von



Bild von



Bild von

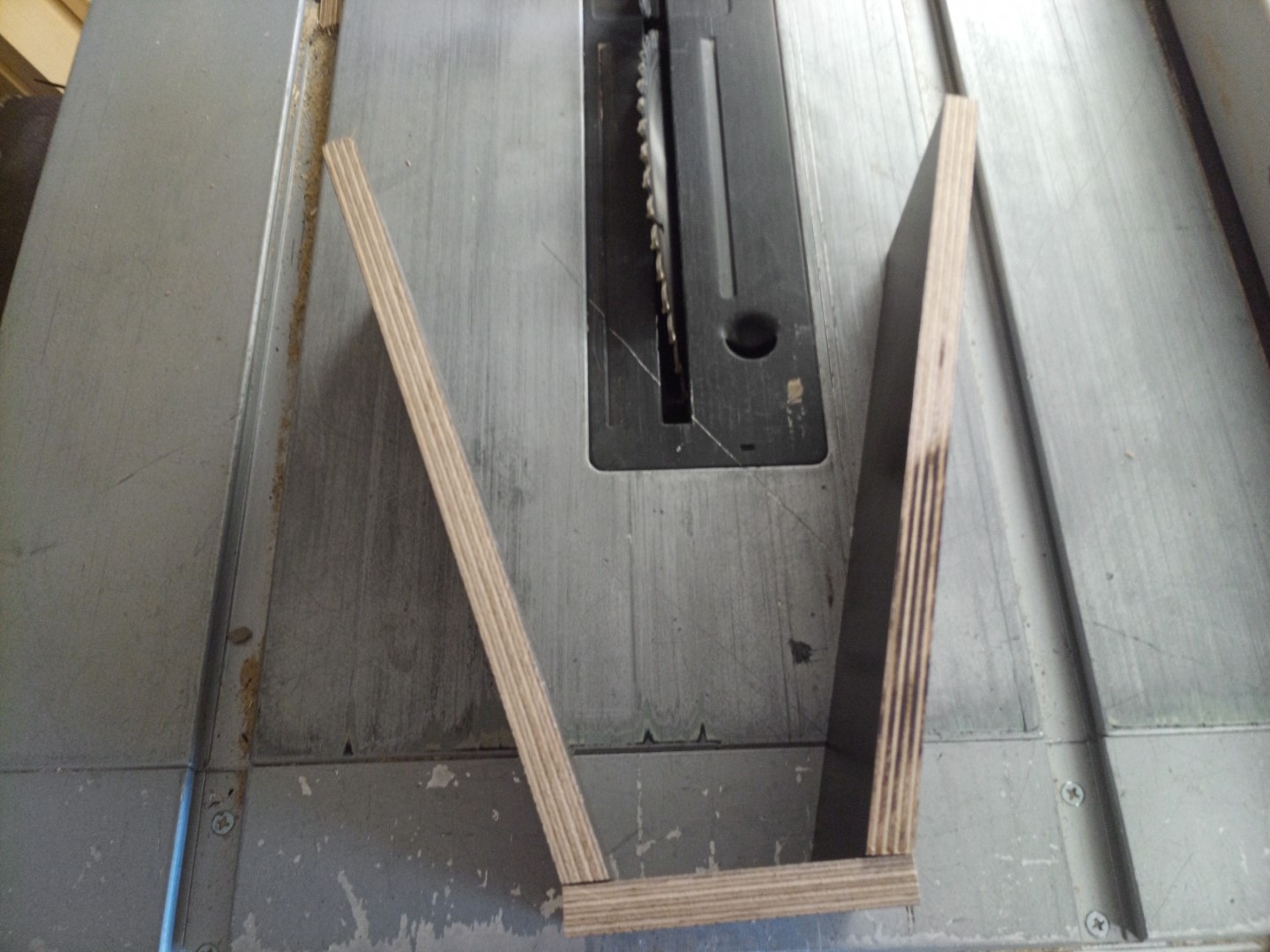

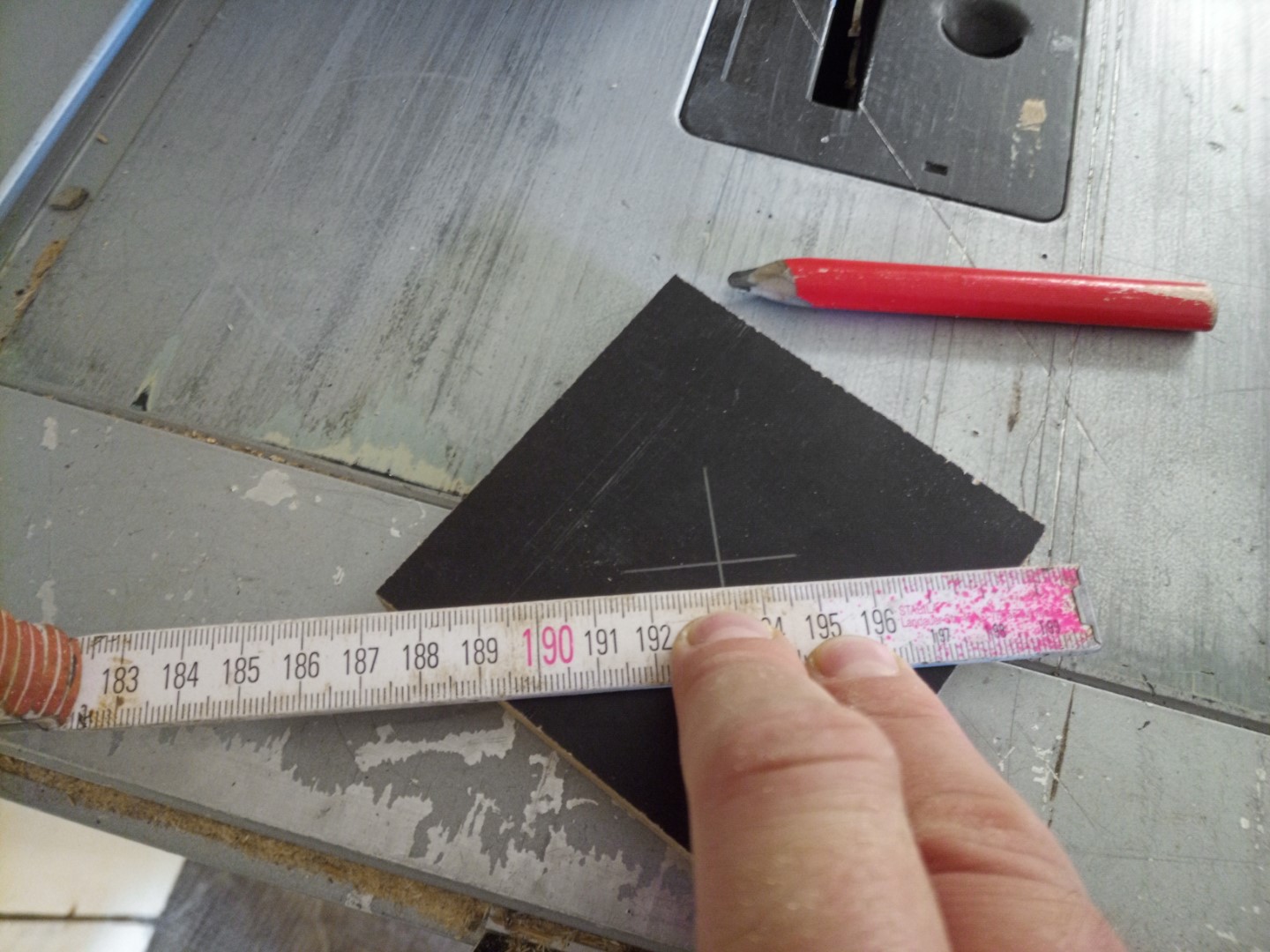

4x 70mm Stücke mit 45° Gärung beidseitig

Bild von



alle Teile ausrichten und die Rückseite mit Panzertape fixieren, damit man die Gärung gleich zusammenfügen kann

Bild von



Bild von



noch ein Klötzschen etwa in die Mitte...

Bild von



...um später den Luftzug der Absaugung hinter dem Ausschnitt dicht zu machen

Bild von



dann zusammenklappen. Das Panzertape wirkt hier wie ein Scharnier

Bild von

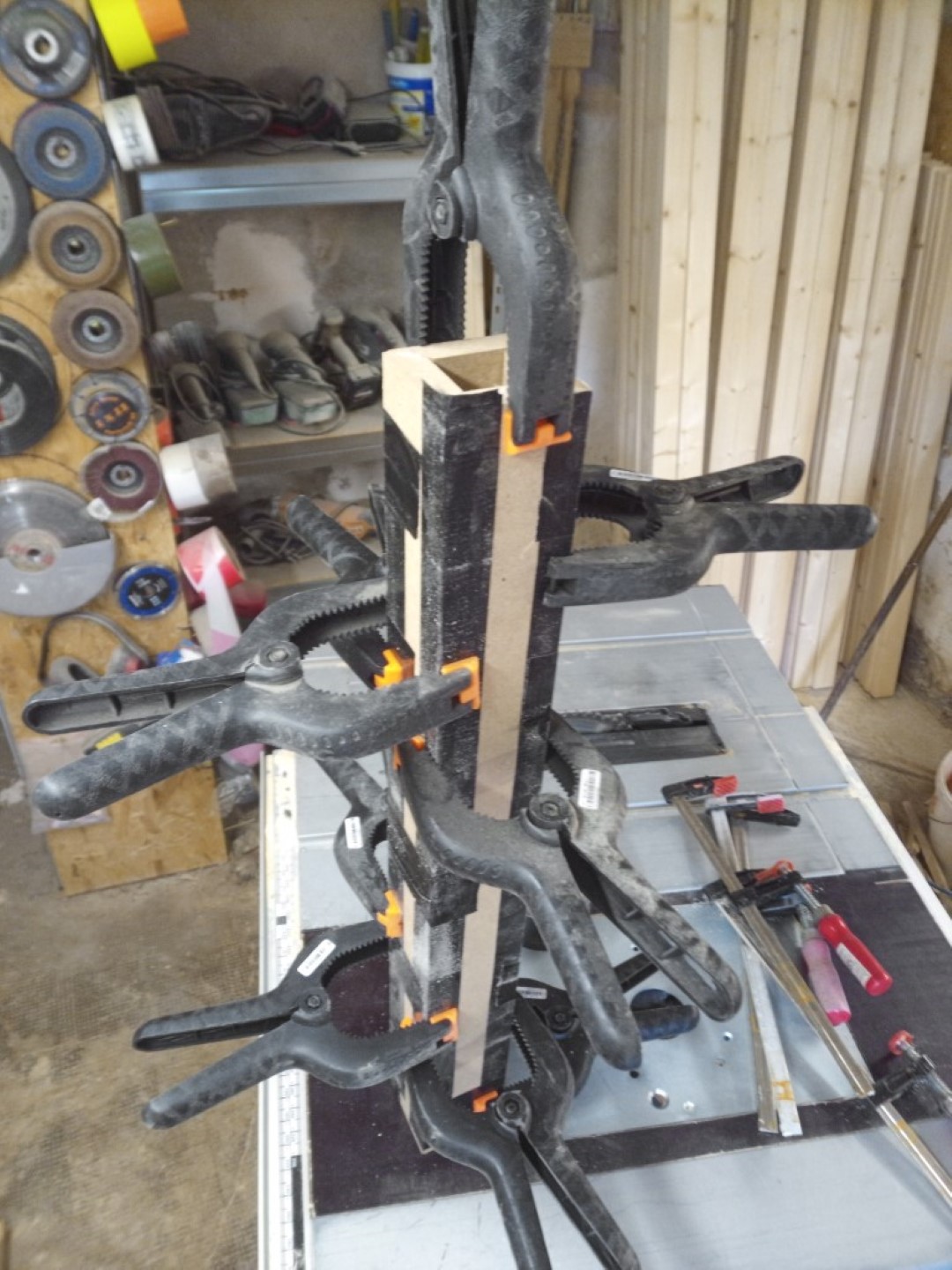

zum Trocknen über Nacht noch Klammern rundherum

Bild von



derweil schneide ich die beiden Deckel aus Reststückern zu.

Bild von



dünnes 3mm OSB für das blinde Ende...

Bild von



und 18mm Multiplex für das Ende, wo der Absaugungsschlauch dran kommen wird

Bild von



ich möchte einen 50mm Anschluss haben, dafür habe ich auch passend einen Forstnerbohrer

Bild von



Schraubzwinge zum Festhalten, von Hand packt man das nicht und wenn doch dann ist es ziemlich gefährlich

Bild von



Bild von



Bild von



mit der Parkside Tischbohrmaschine bin ich übrigens super zufrieden. Die hat ein paar sehr hilfreiche Features wie

  • stufenlos einstellbare Drehzahl + 2-Ganggetriebe
  • 700W Motor, der sich automatisch in der Leistung nachregelt je nach Widerstand, sodass die Drehzahl nicht abfällt
  • digitaler Tiefenmesser

Hier habe ich auch noch mehr dazu geschrieben -> Tischbohrmaschine PARKSIDE PTBM710A1

Bild von



als Anschlussstopfen nehme ich ein HT50 Bogen, der nur noch etwas eingekürzt werden muss damit er nicht zu weit ins Innere des Fräsanschlags ragt

Bild von



das geht im Grunde auch mit der Handsäge oder Stichsäge, aber da ich schon eine Bandsäge habe benutze ich die auch, damit wird der Schnitt am saubersten

Bild von



blöd:  dazu muss ich erstmal noch das Sägeband wechseln, denn das alte habe ich komplett stumpf gefahren, als ich die Brandschutzkisten für den Solarakku aus Fermacell gesägt habe

Bild von



hab ich vorher auch noch nie gemacht so ein Wechsel, aber wird schon nicht so schwer sein

Bild von



Bild von



das Sägeband, welches im Lieferumfang der Bandsäge Scheppach HBS 162 mit dabei war war eh Billigschrott, sonst hätte ich damit auch keine Fermacell-Gipsplatten gesägt. Hier das ist nun ein ordentliches Sägeband

Bild von



das EInlegen und neu ausrichten geht eigentlich locker von der Hand und ist kein Problem

Bild von



dann den Ansaugstutzen anzeichnen

Bild von



und kürzen

Bild von



mit dem Teppichmesser noch ein wenig entgraten und fertig

Bild von



der HT-Stutzen hält auch so schon recht gut im 50er Loch, aber zusätzlich klebe ich ihn noch mit Montagekleber ein. Vorher die Klebeflächeb mit Schleifpapier bissel anrauhen

Bild von



Bild von



dann beide Deckel mitsamt Holzleim drauf und beschweren

Bild von



während die Absaugung trocknet baue ich noch einen schön glatten Anschlag aus Siebdruck-Multiplex

Bild von



Bild von



Bild von



Bild von



noch grob rundherum die Kanten abschleifen, denn durch die Gärungsschnitte auf der Tischkreissäge sind die sogar bei MDF teilweise richtig scharf

Bild von



anhalten und die Stelle markieren, wo später der Fräser rausschauen wird

Bild von



mit einem 40er Forstnerbohrer von unten und seitlich bohren

Bild von



den Rest dann mit der Stichsäge oder von Hand ausschneiden

Bild von



Bild von



Bild von



dann noch bissel Farbe dran. Schwarz war keine glückliche Wahl für Holzbearbeitung, aber ansonsten hab ich als Sprühfarbe gerade nur noch Auspufflack, und der ist zu schade dafür

Bild von



um die Abssaugung nun an den orig. Parallelanschlag der Tischkreissäge seitlich zu montieren will ich drei durchgängige Gewindestäbe benutzen. Dazu bohre ich die drei original bestehenden seitlichen Löcher im Fräsanschlag erstmal auf auf 8mm

Bild von



einen Gewindestab hab ich noch rumliegen, der wird passend zugeschitten auf der Metall Bandsäge Güde MBS 125 V

Bild von



Absaugung und Anschlag ausrichten, festklemmen und durchbohren

Bild von



in der Absaugung selbst will ich Muttern einsetzen und die Gewindestange fest verkleben, sodass sie auf der Seite des Parallelanschlages rausschauen und man dann dort die Gewindestange mittels Drehrädchen festziehen kann. Die baue ich mir auch selbst, aus 18mm Multiplex, mit dem Kreisschneider

Bild von



Bild von



rundherum abschleifen

Bild von

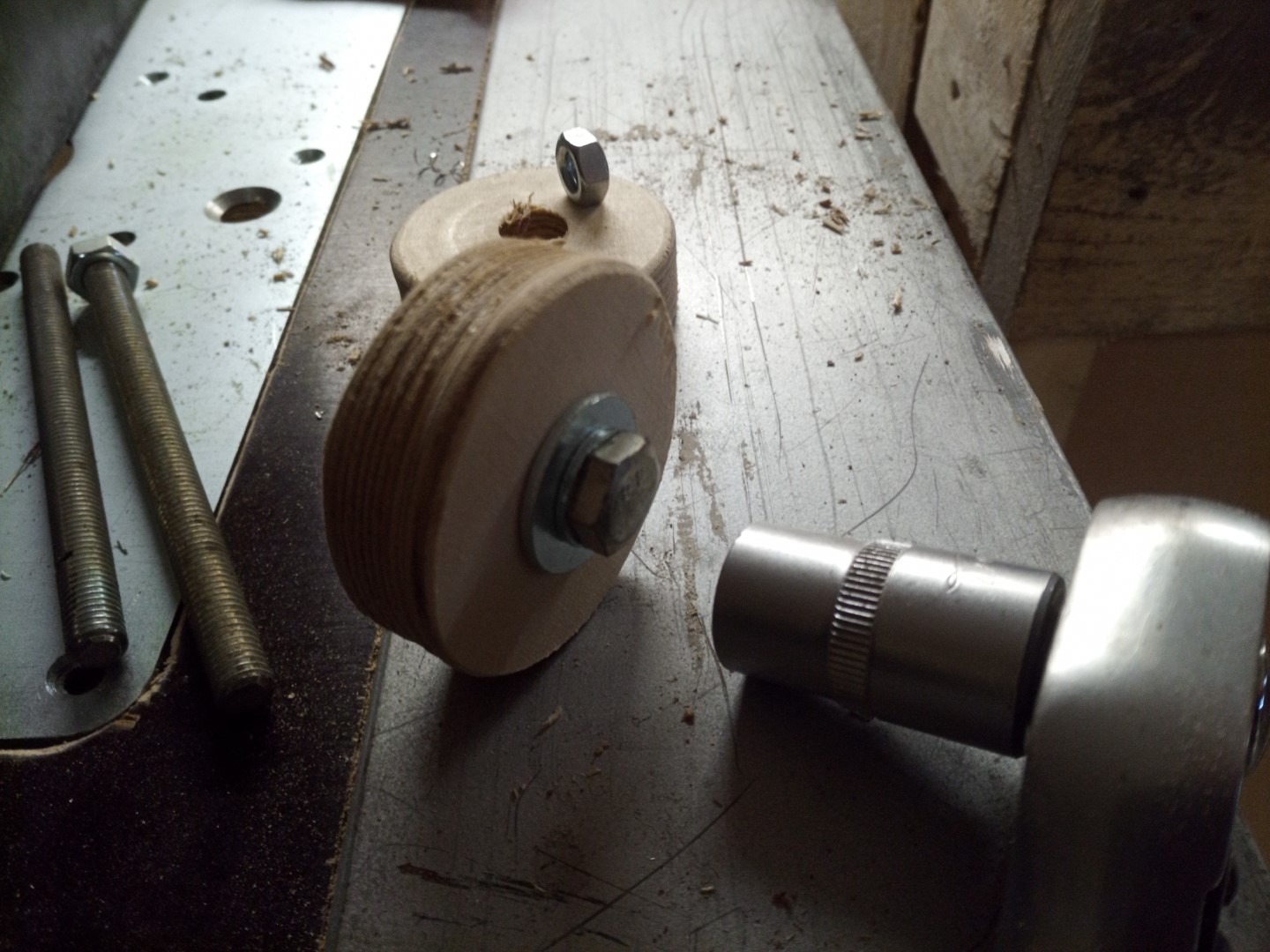

dann noch die Mutter einpassen

Bild von



dazu zuerst mit einem 8mm Bohrer (= so dick wie die Gewindestange) komplett durchbohren, anschließend mit einem 13mm Bohrer etwa 15mm tief nachbohren

Bild von



dann eine Schraube durchstecken mit dicker Unterlagscheibe, auf der Seite mit der 13er Vorbohrung eine M8 Mutter aufstecken, und die Schraube fest anziehen

Bild von



so zieht sich die Mutter passgenau in das Holz rein und sitzt dann auch bombenfest. Danach die Schraube wieder rausdrehen

Bild von



dasselbe mache ich nun auch an der Absaugung

Bild von



Bild von



Bild von



Bild von



auf der Seite direkt am Anschlag geht das nun nicht mehr, hier kann man die Muttern dann aber einschlagen

Bild von



Bild von



Bild von



dann die drei Gewindestäbe eindrehen, bis sie in beiden Muttern sitzen. Mit Locktide o.ä. fixieren

Bild von



Bild von



Bild von



Bild von



Bild von

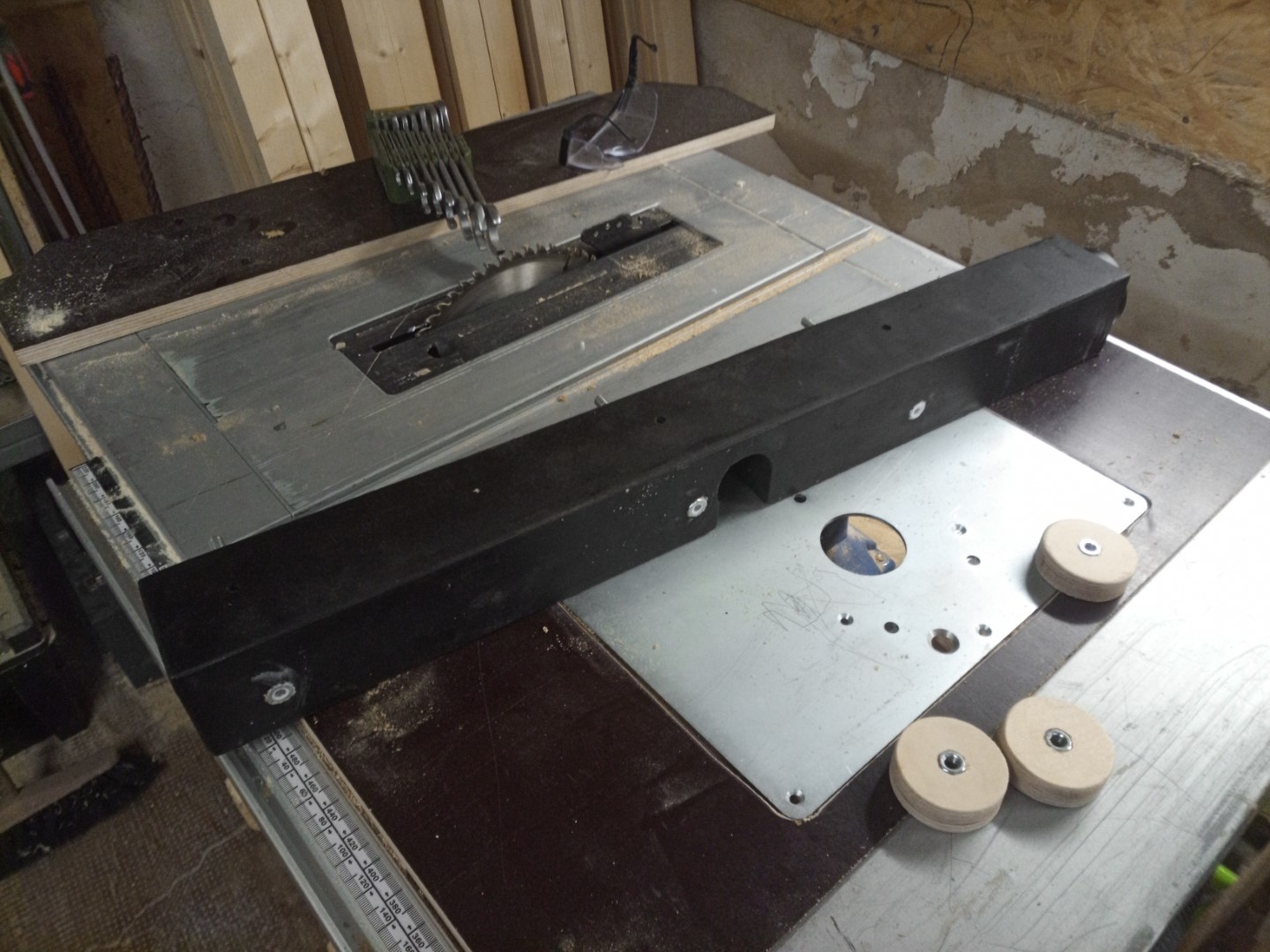

damit man beim Fräsen eine gute Führung hat kommt noch der Anschlag ran

Bild von



Bild von



bei der Montage überprüfen, ob der ASnschlag auch exakt im 90°-Winkel zur Tischplatte sitzt. Falls nicht dann mit Papier unterbauen wischen Absaugung und Anschlag

Bild von



Bild von



auch diese Ausrichtung muss passen, der Anschlag darf nicht gebogen sein

Bild von



passt alles

Bild von



Bild von





Hier findest Du einen separaten Artikel mit allen Umbauten der Tischkreissäge

Scheppach HS 105 original->  Scheppach HS 105 Tischkreissäge verbessern & umbauen: Schiebeschlitten, Rollunterstand, Einlegeplatte Oberfräse, Staubabsaugung, Sanftanlauf

-> Scheppach HS 105 Tischkreissäge verbessern & umbauen: Schiebeschlitten, Rollunterstand, Einlegeplatte Oberfräse, Staubabsaugung, Sanftanlauf



da die Schrauben für die Fräse noch immer nicht angekommen sind sammele ich mal wieder Brennholz im Garten ein und mähe den Rasen

Bild von



das sind alles noch die Überbleibsel von der Baumfällaktion im Frühjahr, wo ich rund 20 Bäume im Garten gefällt habe

Bild von



dann beim Rasenmähen habe ich einen Stein so blöd erwischt, dass beide Messer kaputt gegangen sind. Beim ersten ist die Schraube in der Aufnahme abgerissen

Bild von



beim zweiten ist sogar die Aufnahme gebrochen. Aluguss, kann man nicht schweißen (zumindest ich nicht, bin noch Anfänger)

Das wird dann wohl eine aufwändige Reparatur - worauf ich eigentlich garkeinen Bock habe. naja, bis die Teile da sind wird's eh nach dem Urlaub werden

Bild von



da es beim Mähen also auch nicht weiter geht - noch ein Zwischenprojekt

Bild von



und zwar möchte ich noch eine Umschaltbox für die Absaugung an der Tischkreissäge bauen, damit ich nicht immer den Staubsaugerschlauch umstecken muss

Bild von



Bild von



hab ich vorher auch noch nie gemacht - mit dem WInkelmesser einen WInkel zu übertragen auf die Kreissäge

Bild von

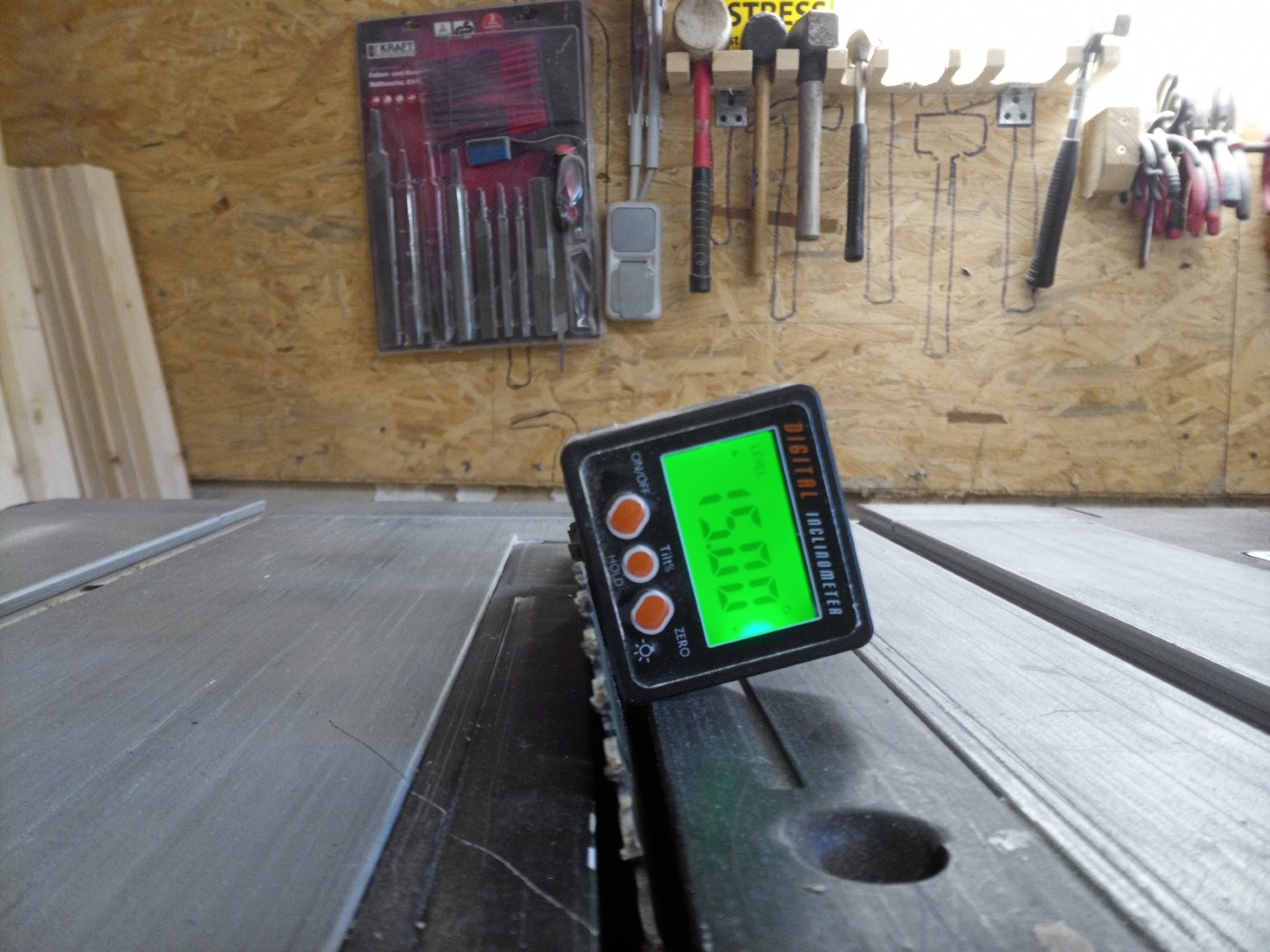

das ist ein digitaler, magnetischer WInkelmesser, ideal für die Tischkreissäge. Zuerst mal anhalten und nullen

Bild von



15° laut manuellem Winkelmesser

Bild von



dann das Sägeblatt einstellen

Bild von



und tatsächlich, passt  :-)

Bild von

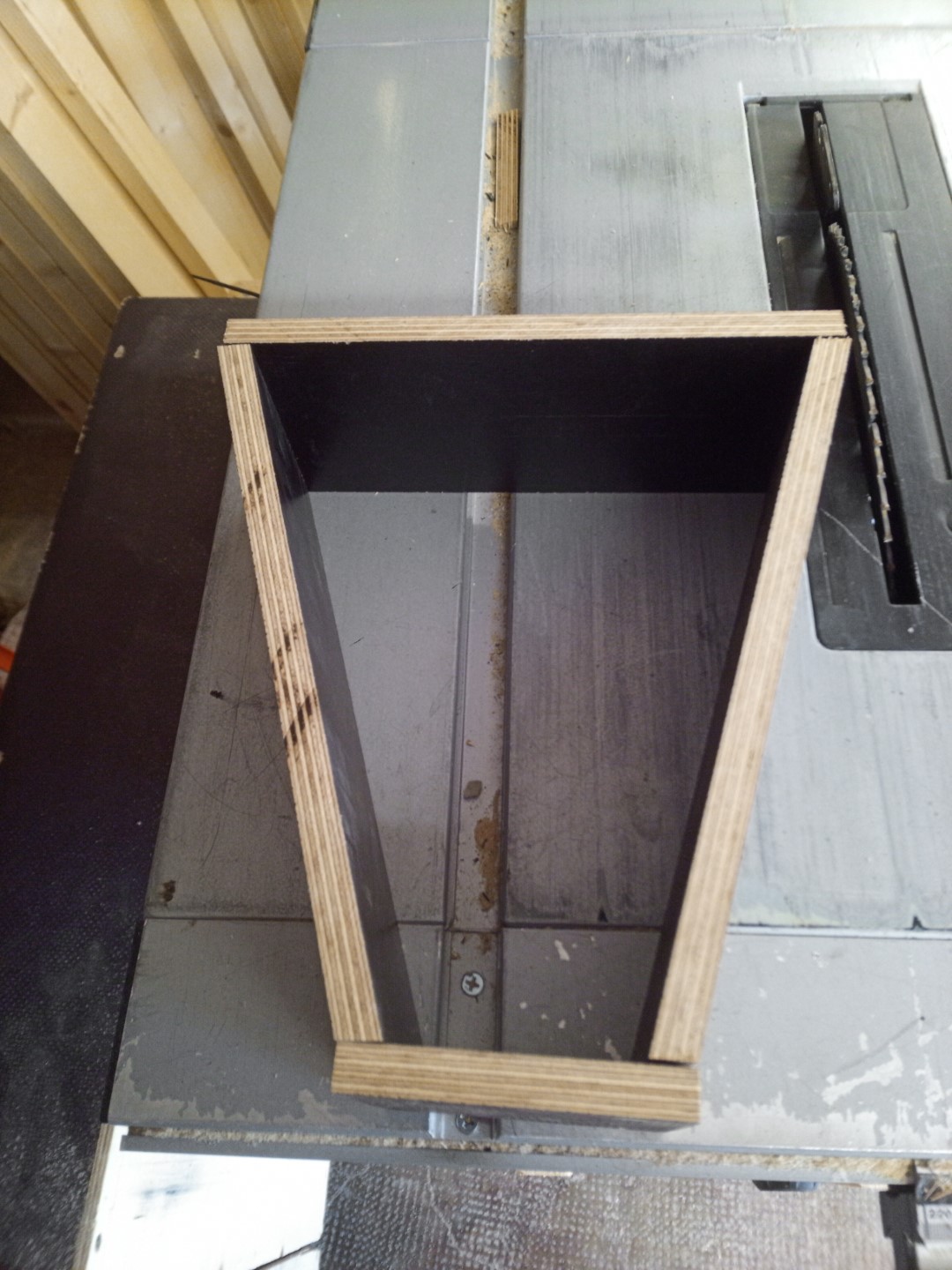

in den Boden bohre ich ein 50mm Loch für den Anschluss an den Staubsauger

Bild von



in den oberen Deckel bohre ich drei 40mm Löcher für drei verschiedene Anschlüsse

  • Tischkreissäge
  • Fräsanschlag
  • Fräsabsaugung von unten

Bild von



davon zwei Stück

Bild von



Bild von



verleimen, mit Acryl zusätzlich innen die Fugen nachgehen zum Abdichten, beschweren, trocknen lassen

Bild von



zum Umschalten, damit nicht immer alle drei Öffnungen saugen, baue ich Schieber aus 5mm Sperrholz

Bild von



Bild von



Bild von



diese kommen dann zwischen die beiden Deckel mit den drei Löchern, dazwischen Abstandshalter ebenfalls aus 5mm Sperrholz

Bild von



Bild von





da es morgen in den Urlaub nach Sassnitz / Rügen geht muss der Zusammenbau allerdings noch etwas warten und zum Abschluss den Abend bei einer (nikotinfreien) Shisha auf dem Balkon ausklingen lassen

Bild von
