nachdem wir letzte Woche das Gartenhaus schonmal komplett entrümpelt haben...



...geht es diese Woche nun bereits los mit dem Bau der eigenen Sauna



da der Weg zwischen Haus und Sauna rund 70 Meter ist wird alles direkt vor Ort im Gartenhaus zugeschnitten und gebaut, also erstmal Werkzeug packen



• Schrauben, Winkel, Verlängerungskabel
• Akkuschrauber
• Standbohrmaschine
• Kappsäge
• Kleinzeugs wie Tischlerwinkel, Metermaß etc.pp.



dann kann's schon fast losgehen



so schön leer war das Gartenhaus schon lange nicht mehr



Platz genug, um sich mit Werkzeug auszubreiten









los geht's mit dem PVC-Boden



die Sauna kommt in das hintere Drittel des Gartenhauses. Der Plan:  der Rest des Gartenhauses wird weitestgehen so belassen.

Auch wenn es mich in den Fingern juckt, alles schön und neu zu machen, aber das wird dann wieder kein Ende finden und ich würde wohl komplett kernsanieren wie im Haus auch, und dazu habe ich eigentlich gerade keine Lust - ich will nur Sauna



das Dach ist irgendwo minimal undicht, bei Starkregen gibt es immer eine kleine Pfütze auf dem Boden, also kommt die Decke runter





eigentlich habe ich erst vor einem Jahr das Dach komplett neu abgedichtet als die PV-Anlage darauf montiert wurde, aber irgendwo muss eine undichte Stelle sein



"spannende" Verkabelung



ich weiß schon garnicht mehr, wie oft ich mir schon den Kopf an der schweren Gusseisenlampe gestoßen habe - die fliegt direkt auf den Schrott!





ich kann kein Loch, kein Riss, keine undichte Stelle erkennen.

Ich vermute, dass sich bei Starkregen etwas Wasser durch die Übergänge der Platten oder an den Schrauben vorbei ins Innere drückt





die alten Panele werden alle kleingesägt...



...und im Winter als Brennholz / Anzündholz verwendet



gefegt und aufgeräumt sieht das doch schonmal garnicht mehr soo schlimm aus



da ich zum Isolieren / Dämmen Holzständerwände bauen und senkrechte Balken auf die untere Wand schrauben möchte muss noch das umlaufende Abschlussbrett weg, da das absteht



dann geht es an das Ausmessen und Anzeichnen der Bälkchen (38 x 58mm heimische Fichte aus dem Baumarkt)



Zuschneiden auf der Kappsäge



vorbohren





und an die Wand schrauben. So gibt es im unteren Wandbereich 60mm Abstand zum Dämmen, im oberen Bereich dann 140mm Abstand zur Wand zum Dämmen





sowas wäre im Innenraum der Sauna "tödlich" - Harzeinschlüsse



empfohlen wird Minimum 40mm Isolierung, idealerweise 60mm.

Ich bin der Meinung:  je mehr Isolierung, desto besser.

Zudem wird das Innenvolumen der Sauna etwas größer sein als das, was für den Saunaofen empfohlen ist. Der wird also alle Hände voll zu tun haben, den Raum aufzuheizen. Deswegen versuche ich hier auch gegenzusteuern mit einer sehr guten Isolierung



das sieht dann erstmal so aus







dann kommt die Trennwand an die Reihe. Die wird im Boden verschraubt und seitlich / oben an dem umlaufenden, dicken Balken



für solche Kleinigkeiten ist der Akku-Bohrhammer echt praktisch



als Rahmen wird ein Balken auf den Boden fest verschraubt



dann kommen auch hier senkrechte Balken





auf einer Seite Abstandshalter, damit es durchgängig 140mm Breite sind









die eine Wandhälfte ist somit schon fertig



OSB-Platten und Dachpappe hatte ich noch in unserem "Holzlager"









und wieder mal zum Baumarkt.

PS:  der Aiways U5 wird nicht geschont



• Rigipsplatten zum Verplanken der Trennwand für die Duschecke
• ein paar Balken
• Duscharmatur, die gerade reduziert war
• Aluminium-Dampfsperrfolie



dann geht's weiter mit Zuschneiden der OSB Platten



die Duschniesche wird etwa 1,20 x 120m werden



dann muss ich noch den Türausschnitt etwas anpassen da die Wand etwa doppelt so dick ist wie der Türrahmen der Glastür





um teures Massivholz einzusparen benutze ich für die 140mm dicke Trennwand keine teuren 140mm Balken sondern zwei 60mm Bälkchen mit 20mm Luftspalt dazwischen, damit das dann trotzdem richtig stabil wird verstärke ich die Balken paarweise mit OSB-Stücken.



Das hatten wir so schon an Heidi's Haus in Steinberg gemacht und funktioniert wunderbar



dann die andere Hälfte der Wand









der angepasste, schmalere Türausschnitt





rechts außen an der Trennwand werden einige Kabel und Leitungen in die Sauna rein gehen, deshalb muss hier ein Ausschnitt gemacht werden







sieht soweit schonmal ganz gut aus.

Die fehlende Platte rechts oben bleibt erstmal noch weg da ich hier später bei der Zwischendecke von innen Platzprobleme bekommen und von außen nacharbeiten werden muss



so sieht das Ganze von innen aus



das fehlende Teil wird zumindest schonmal zugeschnitten



passt. Das kommt dann aber erstmal an die Seite







als nächstes auf dem Plan:  die Abluft zum Belüften der Sauna, damit sich keine Feuchtigkeit ansammelt



normalerweise macht man hier eine Stelle für Zuluft unter / hinter dem Saunaofen (habe ich ja bereits vorbereitet) und einen Schlitz für die Abluft diagonal gegenüber etwa auf 1 Meter Höhe.

Bei mir ist aber das Problem, dass auf dieser Höhe die Wand des Gartenhauses aus ziemlich vielen verschiedenen Schichten besteht. Von Innen nach Außen:

• Holzpanele
• Styrodur
• 11cm Mauerwerk
• Eiche-Rundbohlen

Da kann ich nicht einfach so durchbohren sondern muss mich Schicht für Schicht vorarbeiten. Zudem möchte ich auch nicht in Sichthöhe ein Loch im Gartenhaus genau an der Front haben. Also baue ich mir was besonderes, aus Reststücken der zentralen Be- & Entlüftungsanlage die wir auch selbst am Haus eingebaut haben



und zwar möchte ich die Abluft schon auf der vorgeschlagenen Höhe montieren, den Luftaustritt aber an anderer Stelle und "unsichtbar", unter dem Dach.

Damit der Luftschlauch unter die neue Wand passt muss ein Teil der alten Holzverkleidung ab





das ist 75mm Abluftschlauch mit antibakterieller Innenbeschichtung







unter dem Dach ist genug Platz, um den Abluftschlauch direkt nach draussen zu führen.











da irgendwo werde ich noch einen Lüfter mit Steuerung einbauen



wenn wir schon dabei sind - dann werde ich auch gleich noch eine Abluft für den Vorraum integrieren um die feuchte Luft des Duschbereichs abzusaugen

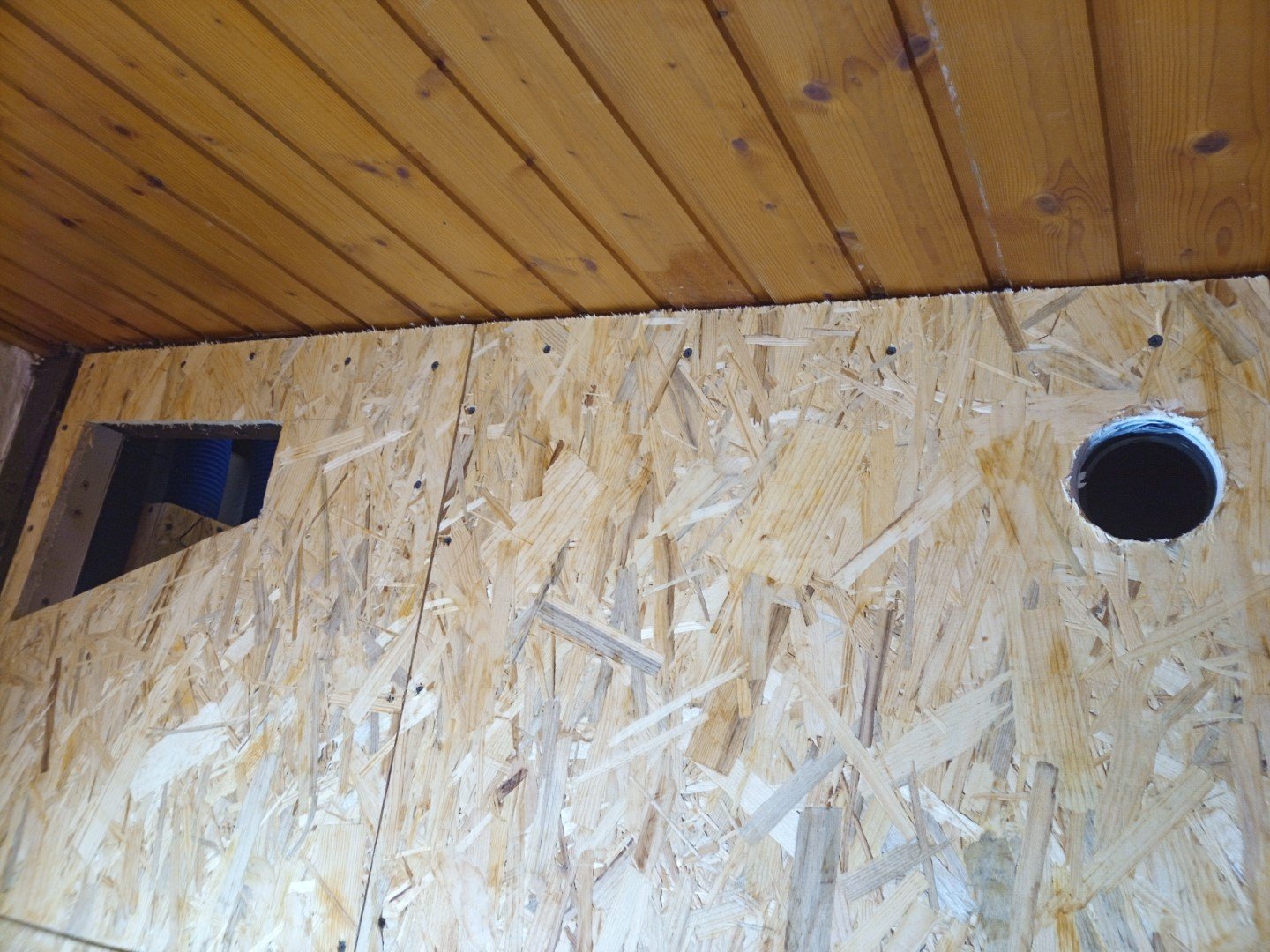

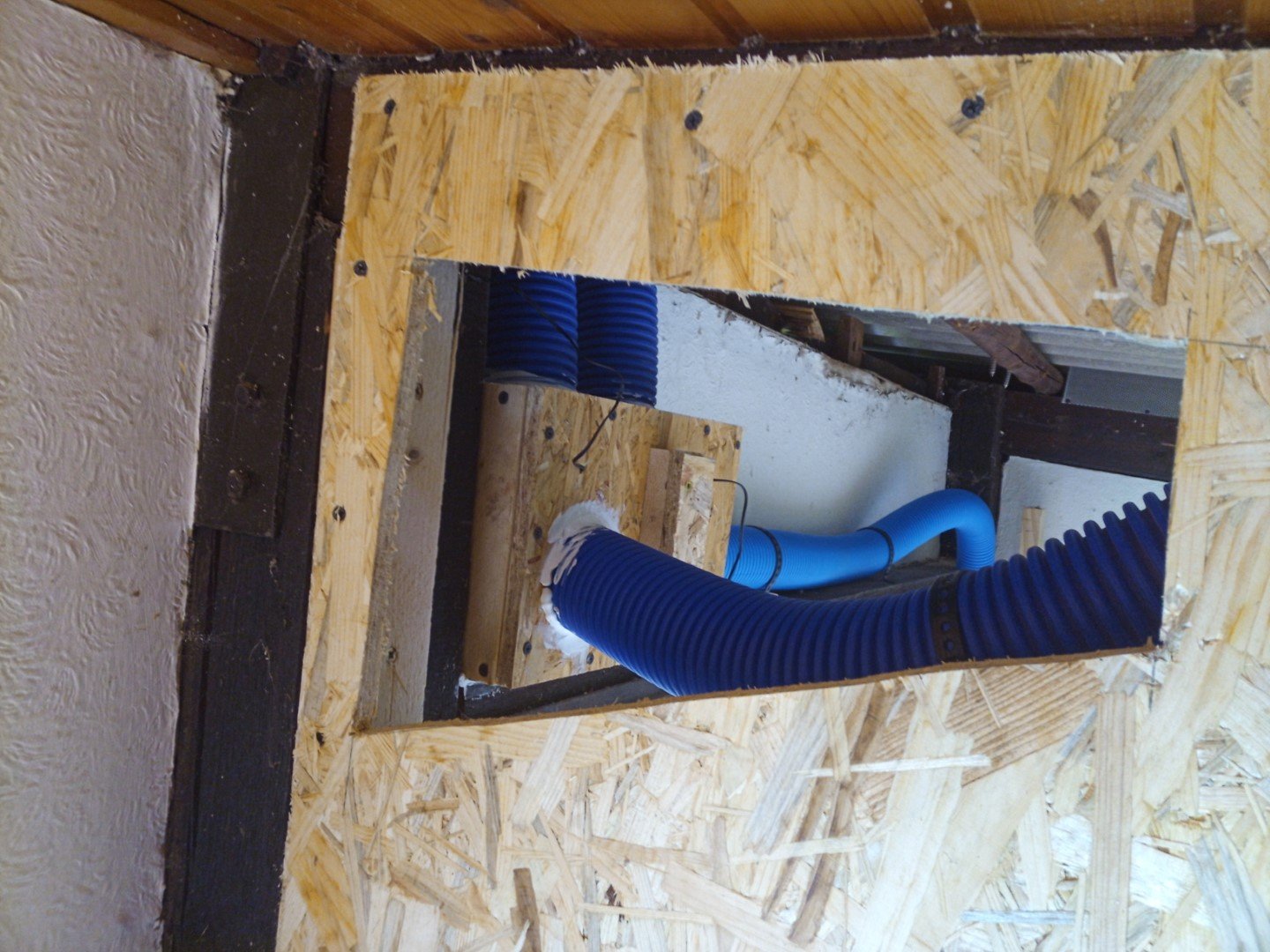

links der Ausschnitt wird eine versteckte Wartungsklappe werden um später die Lüfter im Falle eines Defektes auszutauschen...



...rechts das Loch dann die Abluft



von hinten

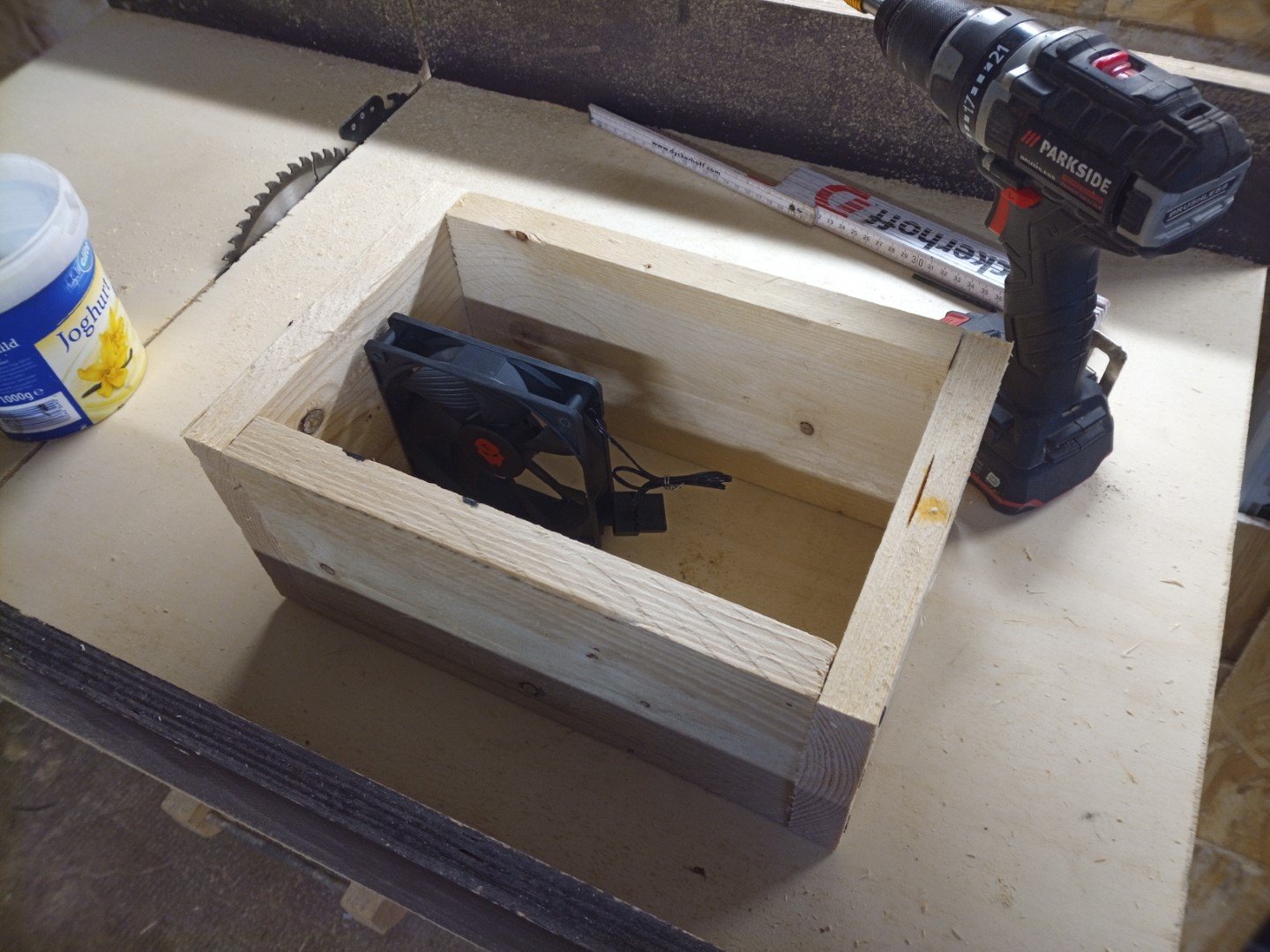

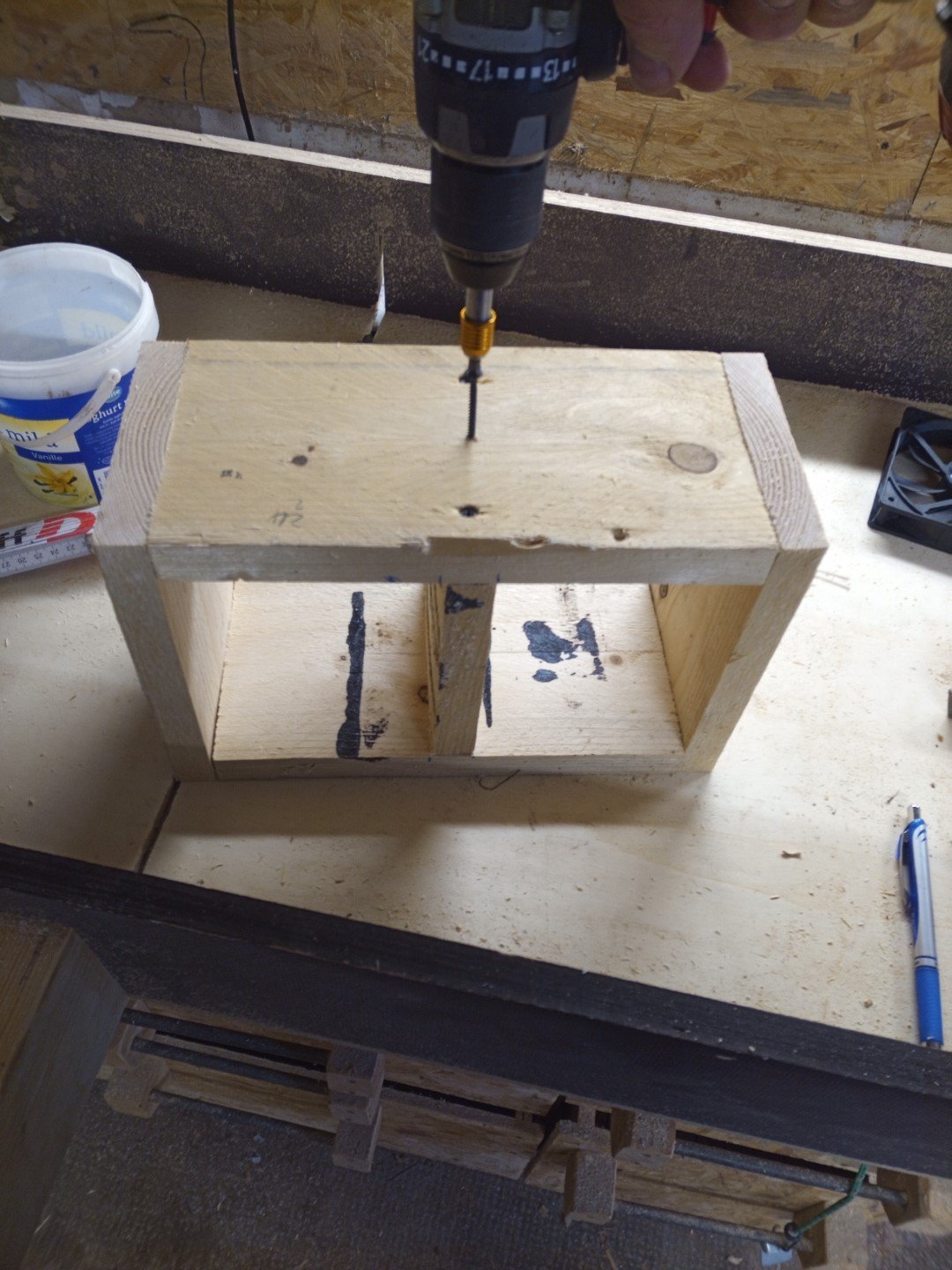

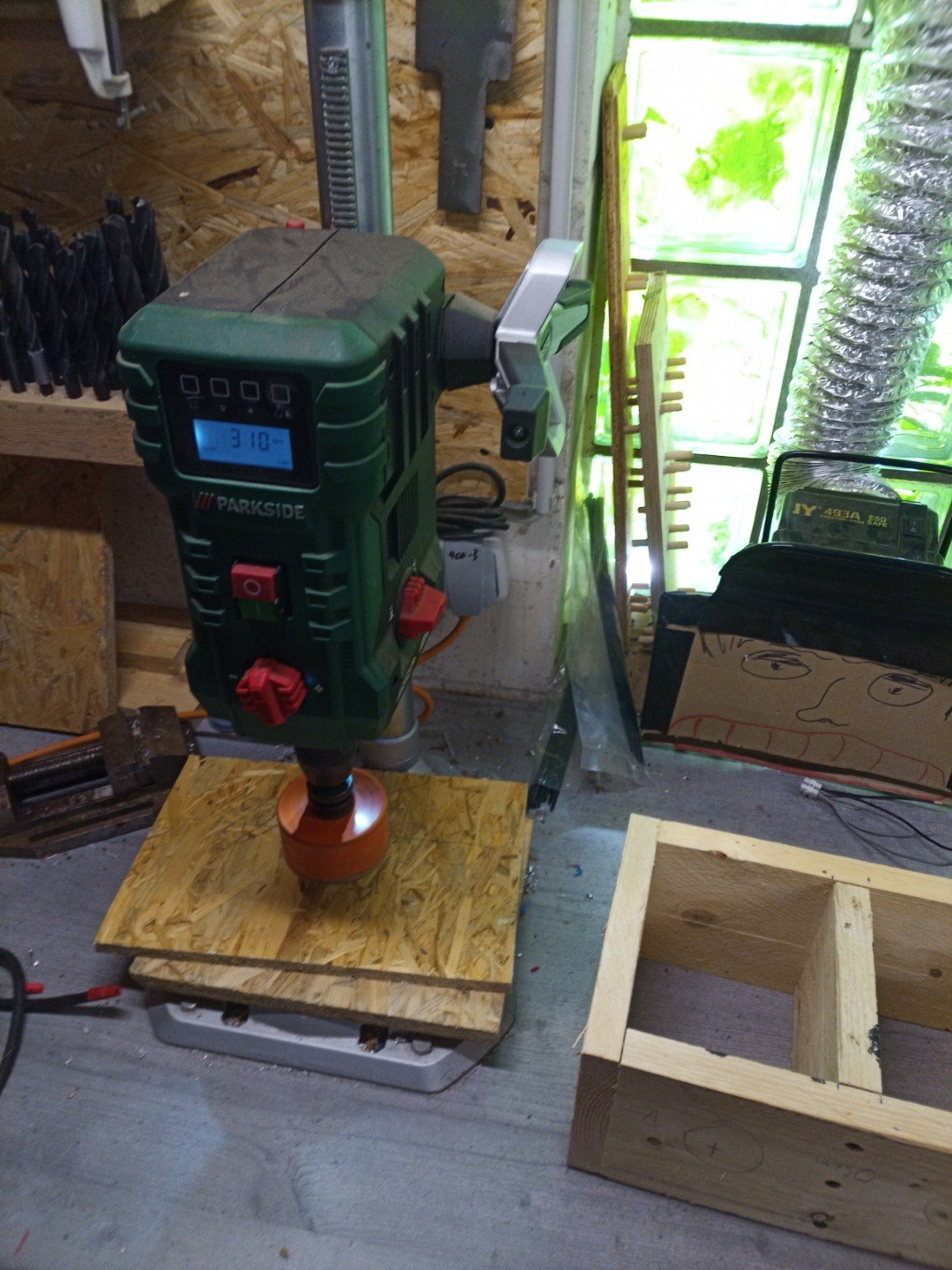

dann baue ich ein Lüftergehäuse

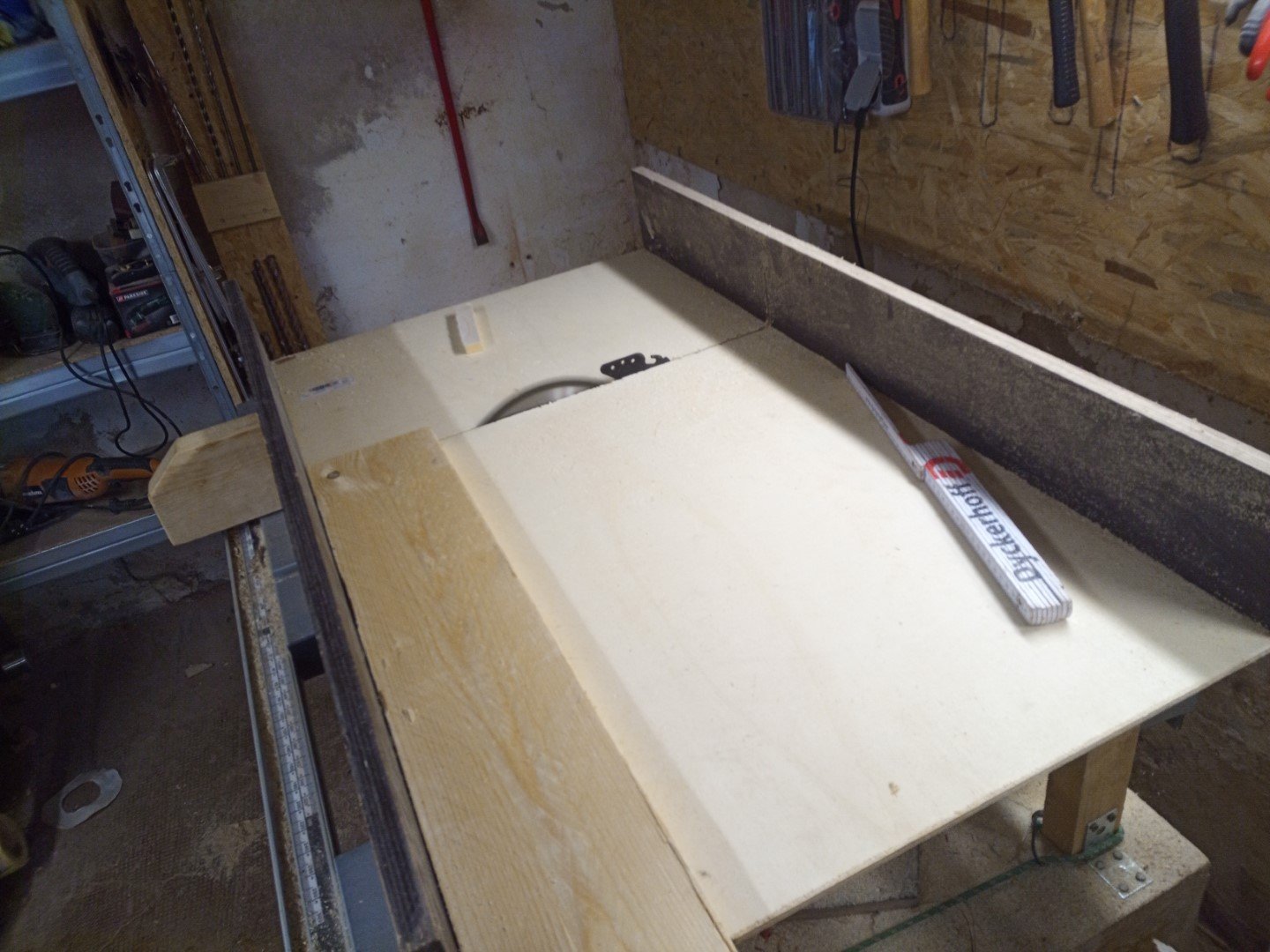

solche Kisten / Gehäuse / Boxen kann man prima und ganz genau auf der Tischkreissäe und mit einem selbstgebauten Schiebeschlitten schneiden



das ist ein 120mm Lüfter aus dem PC-Bereich. Dauerlauffähig, sehr leise und ich habe noch einige davon rumfliegen

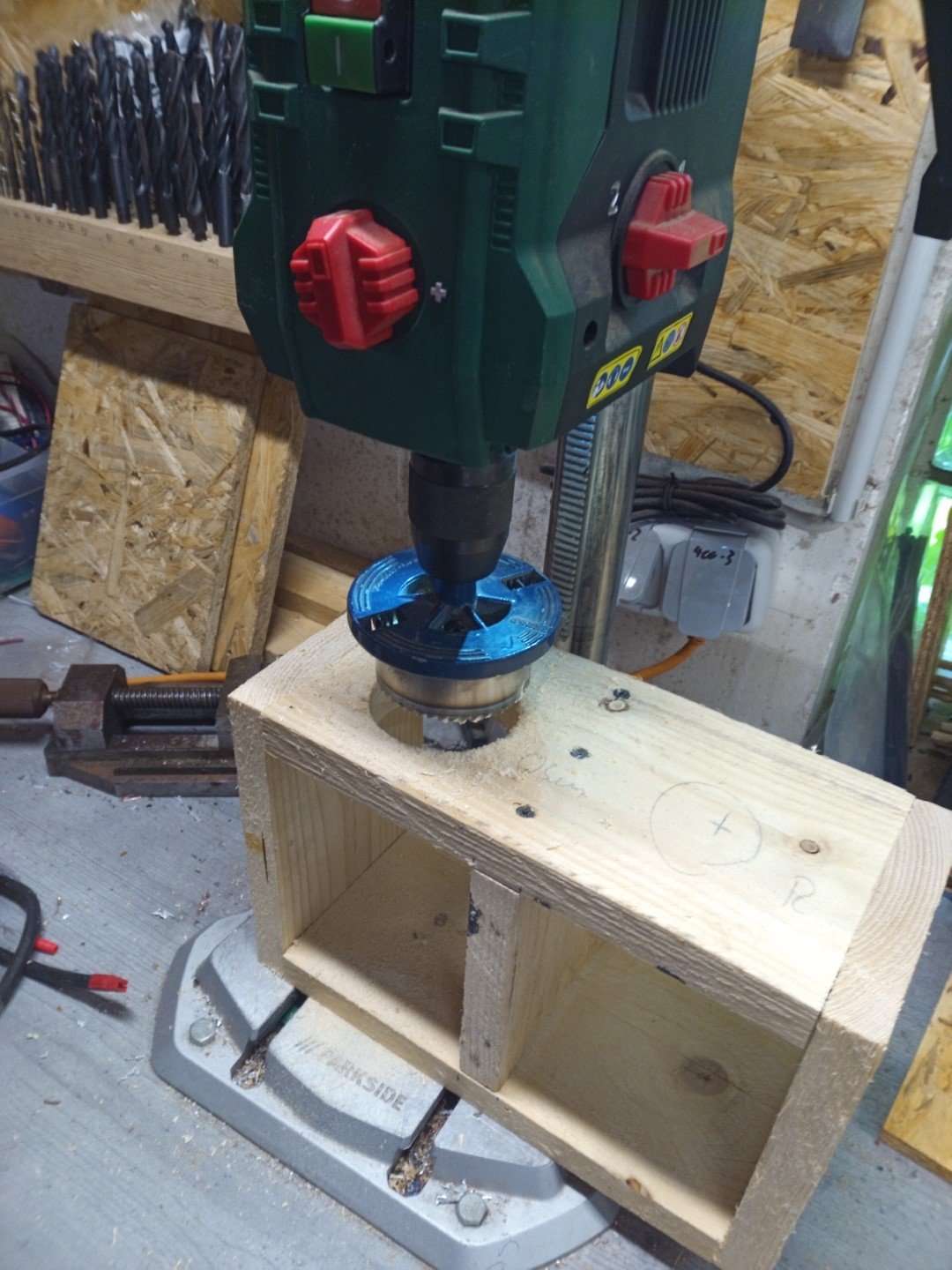

das Gehäuse wird zwei getrennte Kammern haben für zwei Lüfter. Einer für die Saunaluft, der andere für den Vorraum

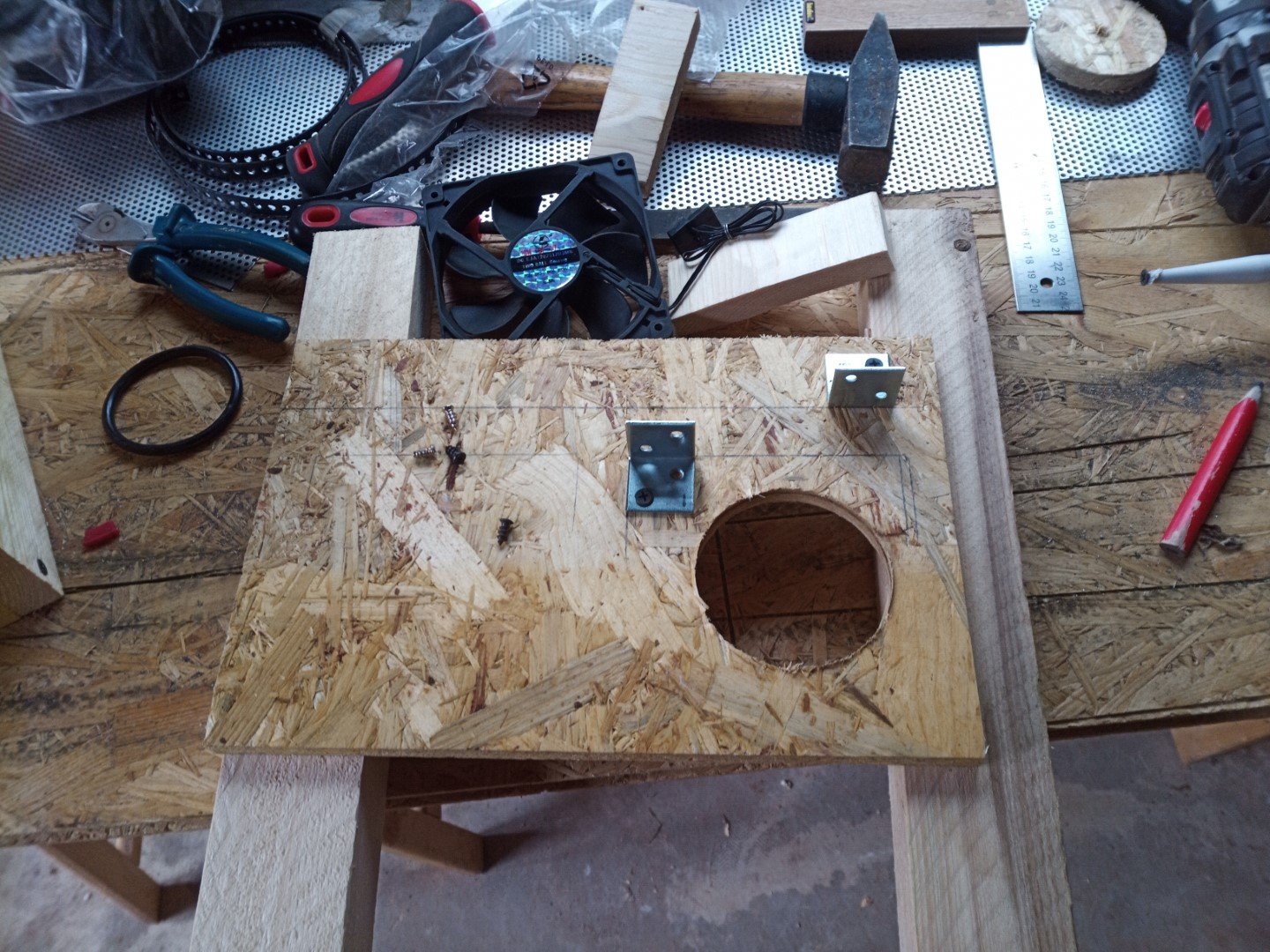

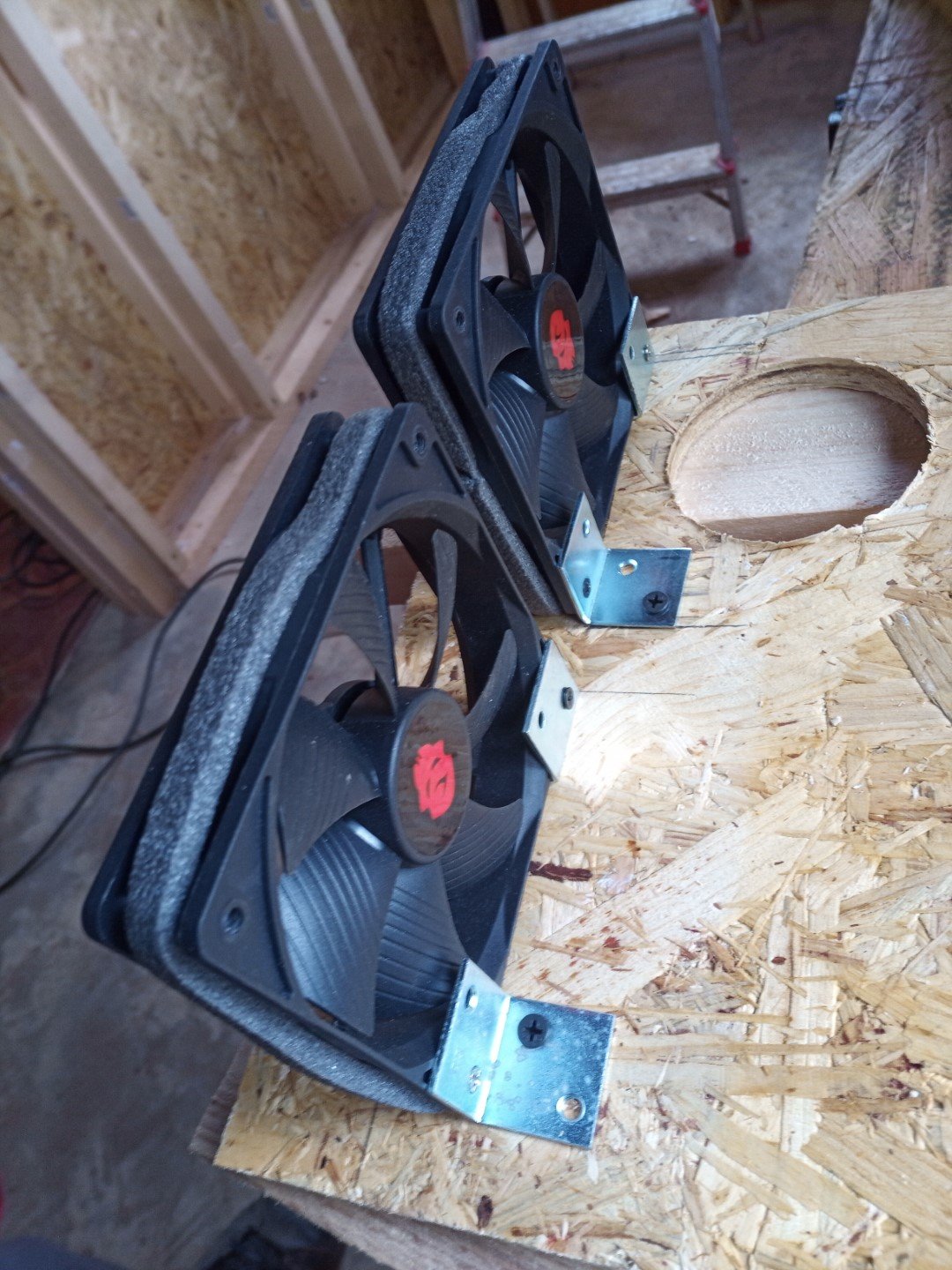

die Frontblende baue ich so, dass sie abnehmbar ist und die Lüfter daran befestigt sind, sodass man sie bei einem Defekt wie eine Schublade rausziehen und austauschen kann

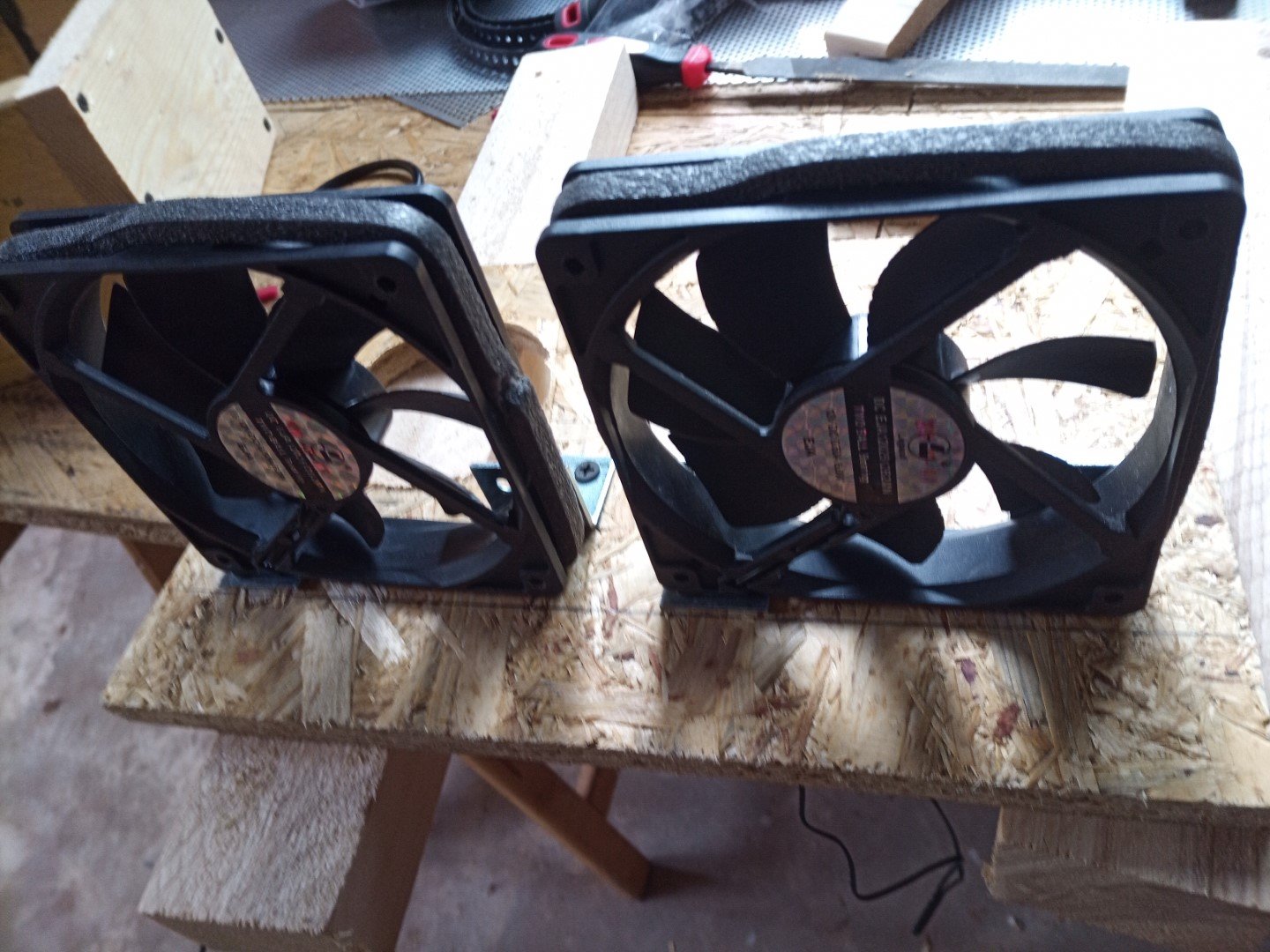

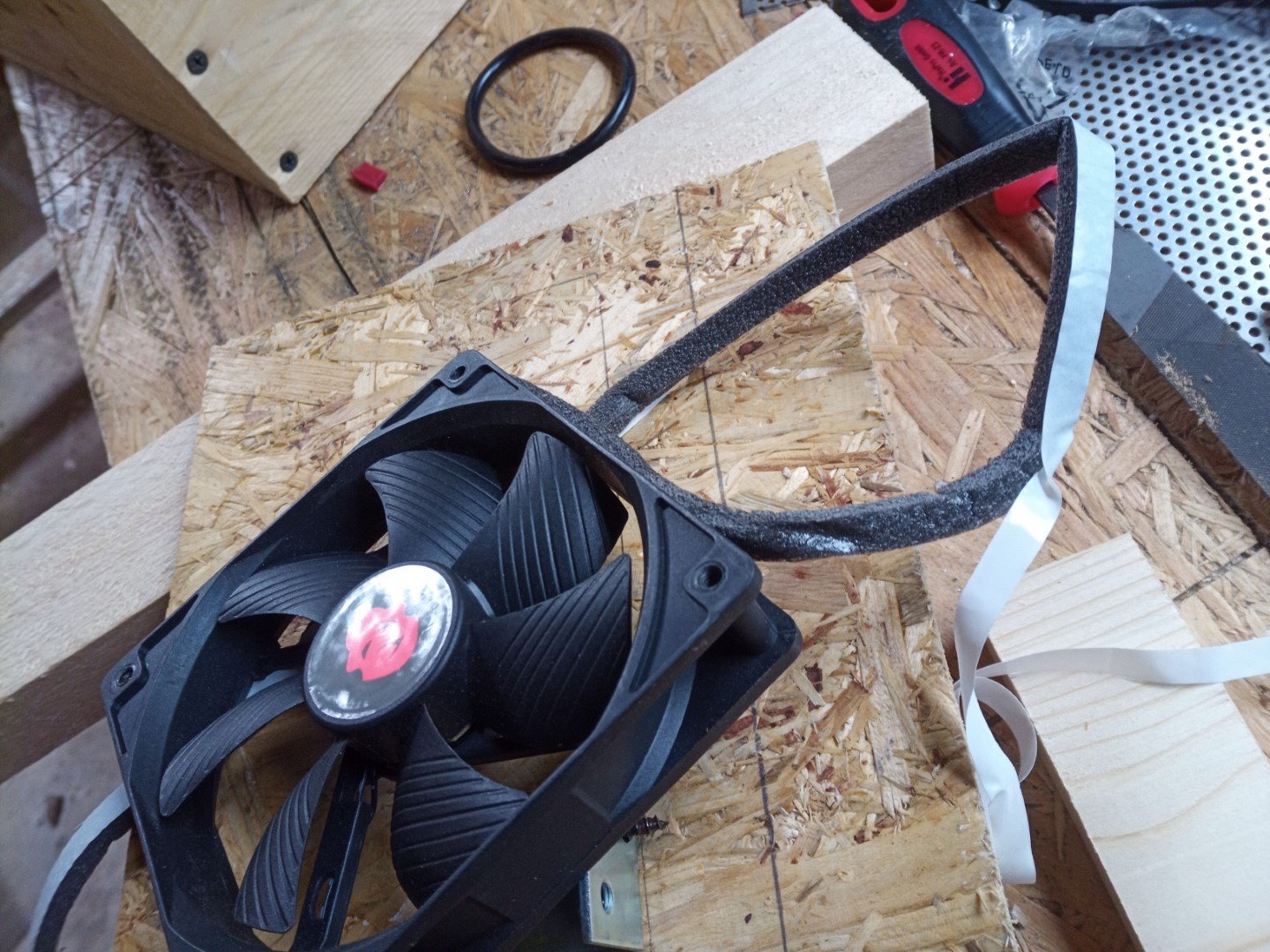

selbstklebendes Dichtband aus dem Lautsprecherbau-Bereich

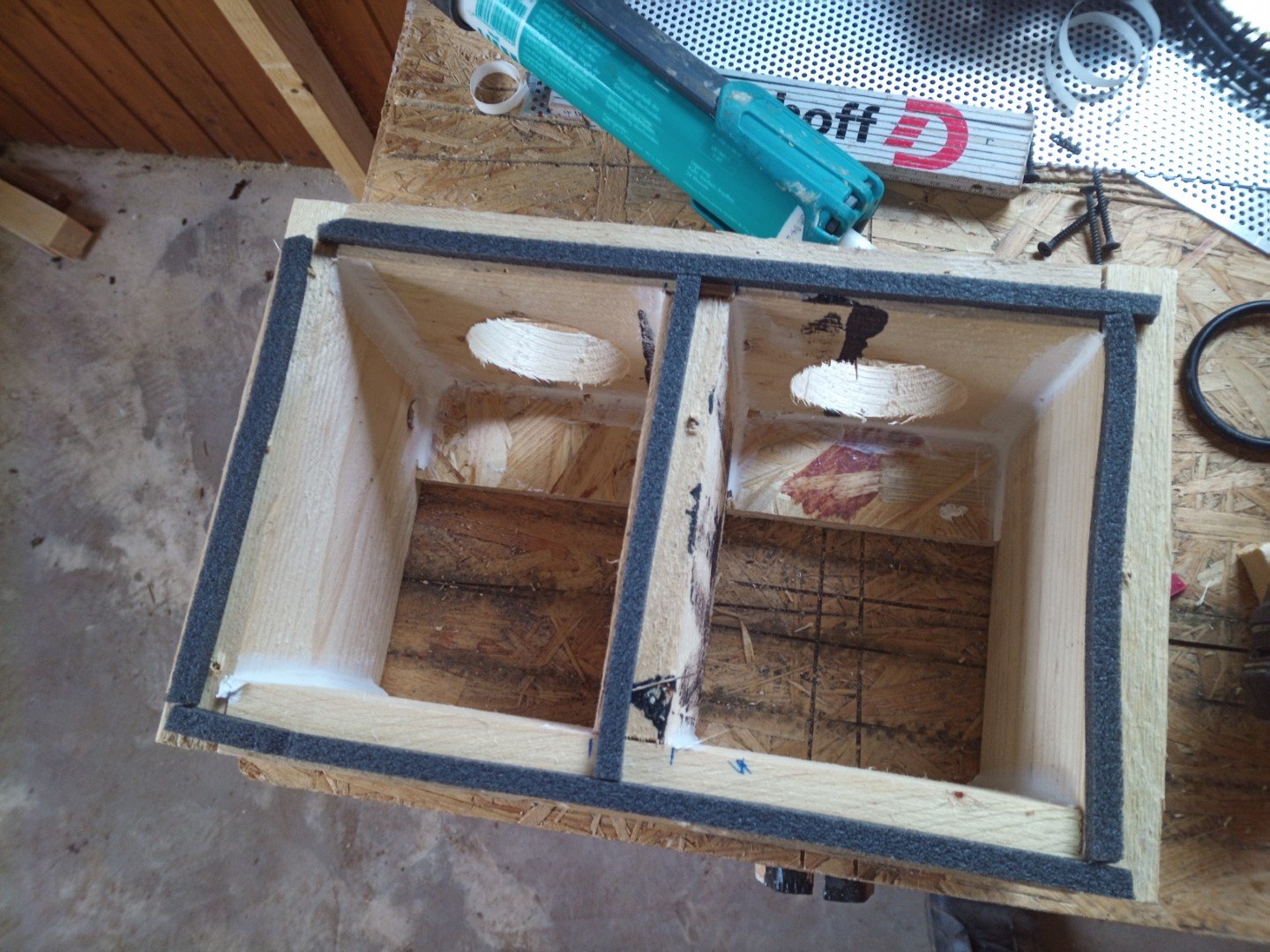

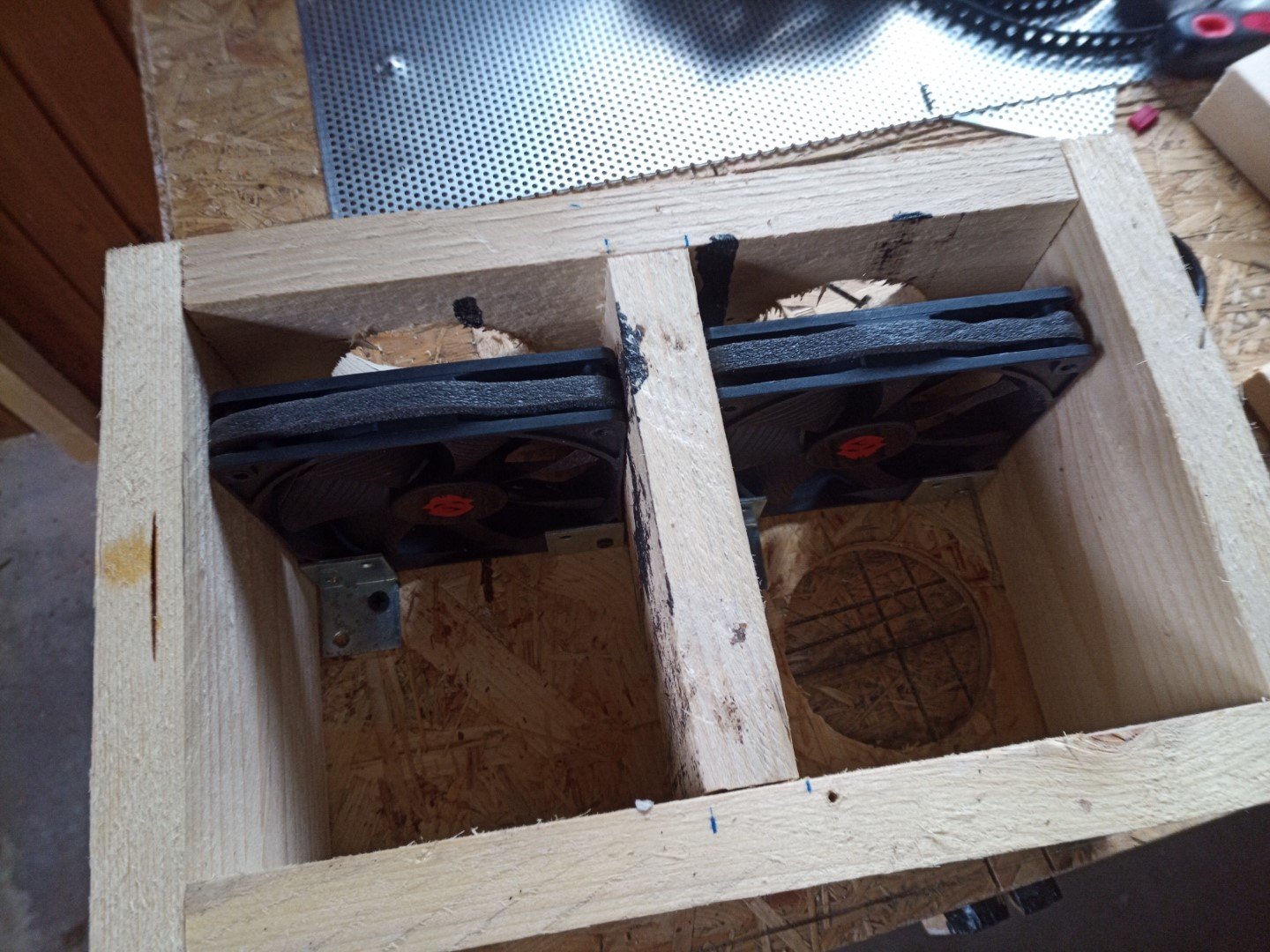

der Blick von hinten in die Lüfterbox

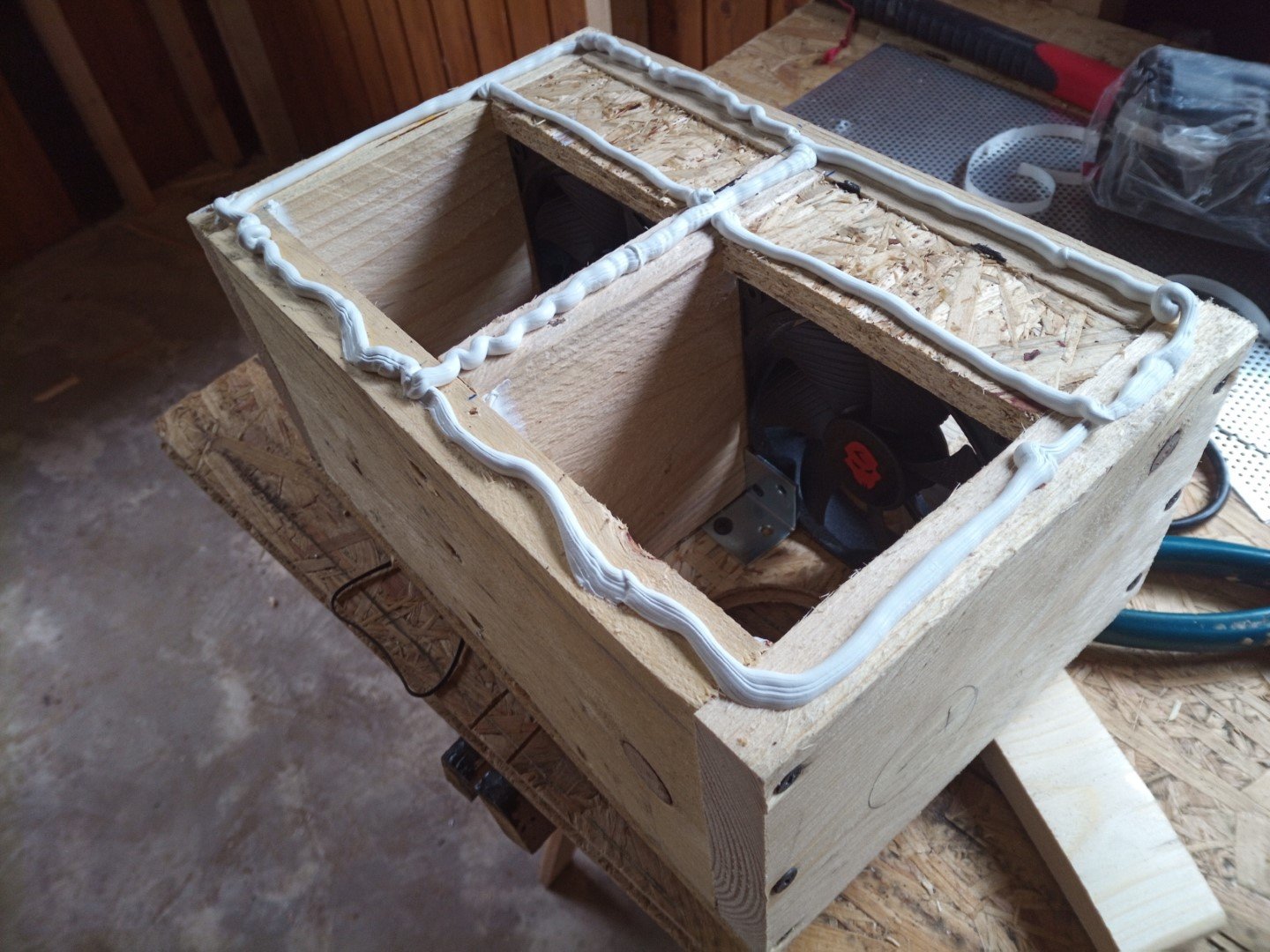

die Schlitze werden alle mit Acryl abgedichtet, die abnehmbare Front mit Dichtband

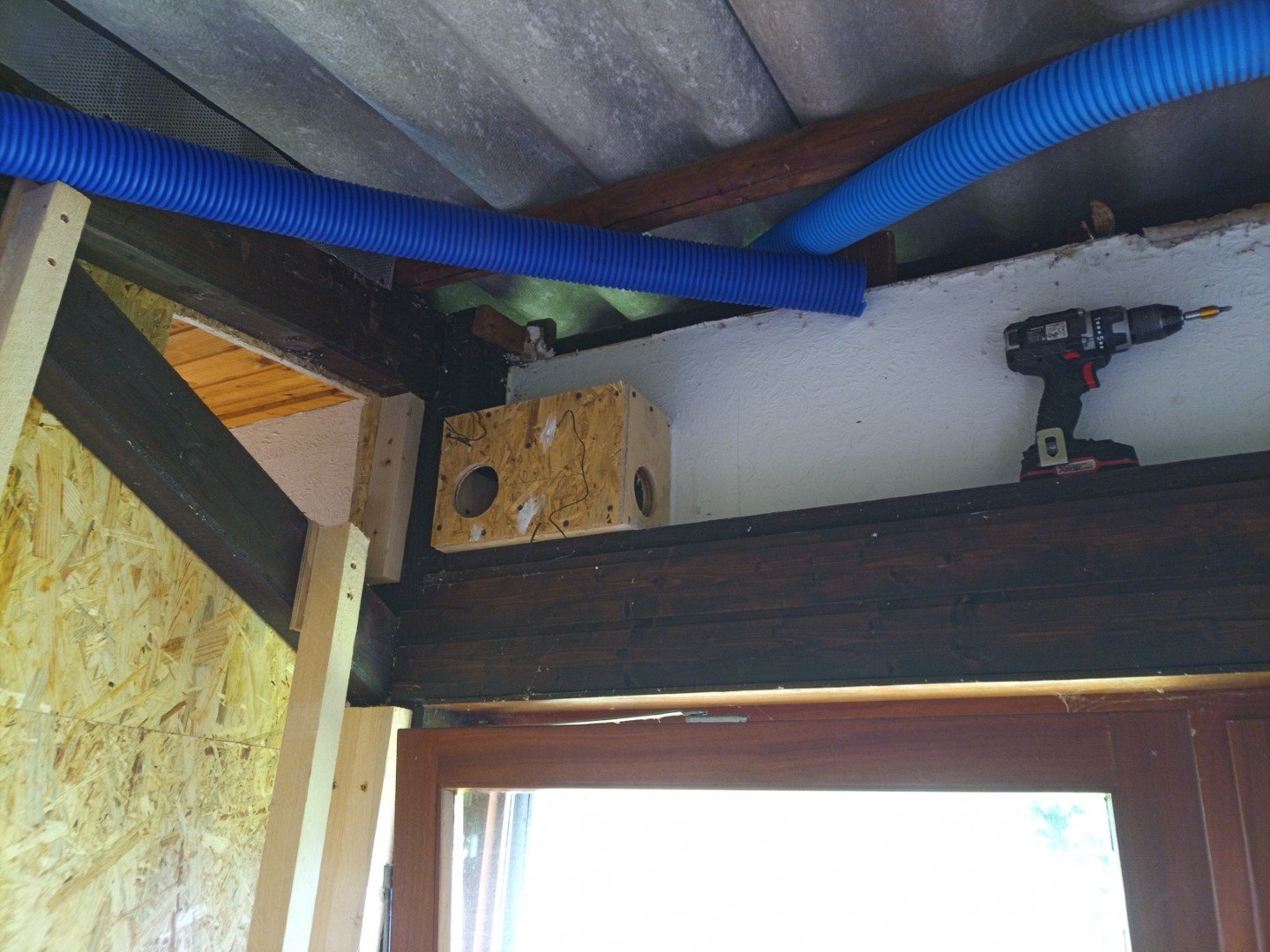

die Rückseite wird mit Acryl an die Gartenhauswand angebracht und mit Winkeln verschraubt

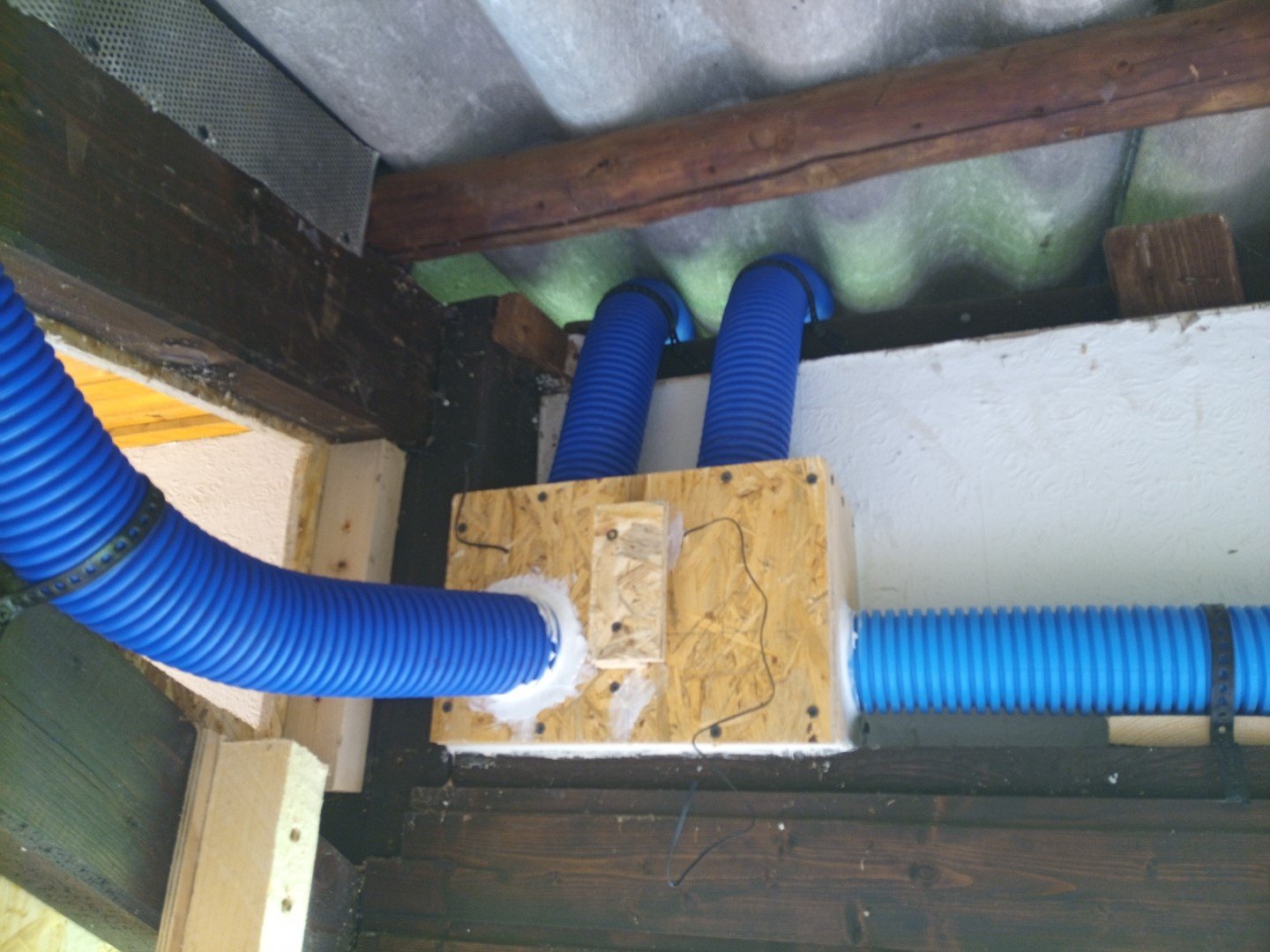

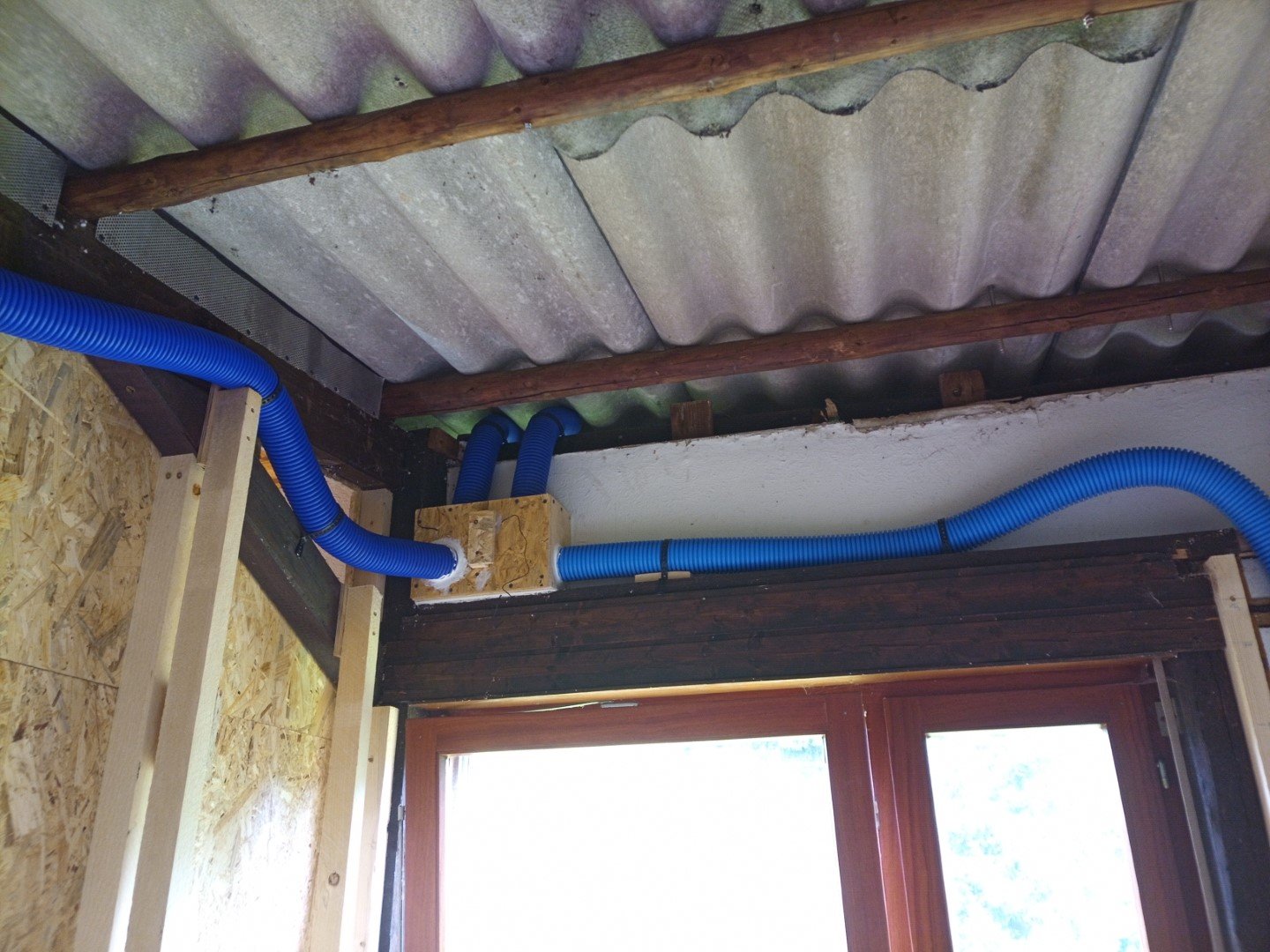

so gut wie fertig

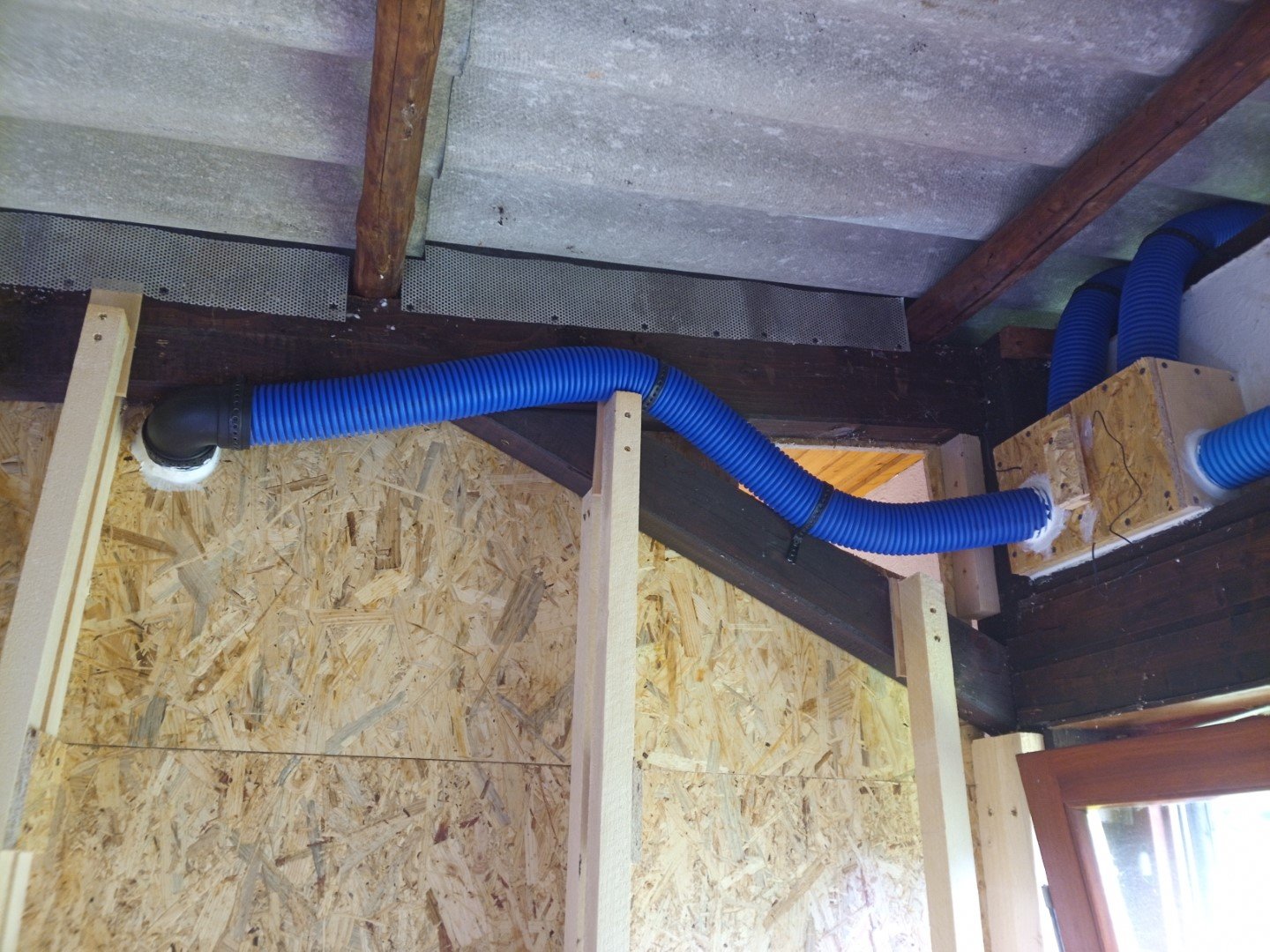

• rechts die Abluft der Sauna
• links vorn vom Vorraum
• oben geht dann die Abluft unter dem Dach raus









dann noch ein bischen alte Elektrik umbauen. Hier hat vorher eine Lampe gehangen mit offener, verrosteter Lüsterklemme



die Lampe wird nicht mehr angeschlossen und damit die Kabel trocken sind kommt alles in eine wasserdichte Verteilerdose



nächster Punkt:  Kleintierschutz



da das Gartenhaus lange unbenutzt leer gestanden hat hatte sich ein Marder oder ähnliches im Zwischenraum zwischen Dachpanele und Wellplatten eingenistet. Damit das nicht wieder passiert werde ich die Zwischenräume so gut es geht versperren





die "Wellen" werde ich zusätzlich versuchen zu versperren





so kommt überall noch Luft bei aber nichts größeres mehr durch





das ist übrigens Aluminium-Lochblech, das ich noch vom Bau der Hackschnitzelsilos übrig hatte

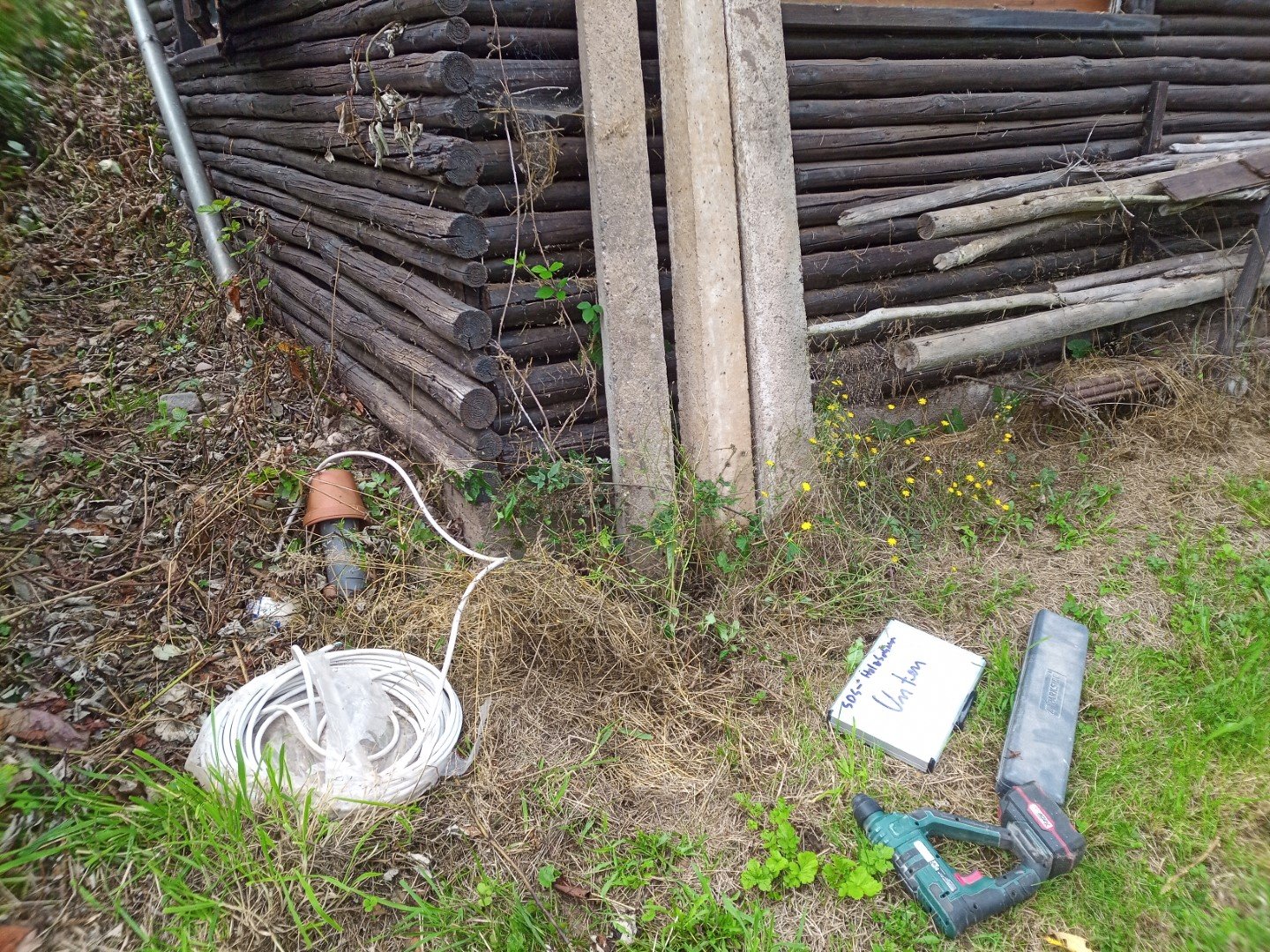

am Eck der Sauna von draussen muss noch ein Kabel nach innen geführt werden. Das ist für Pumpe und Beleuchtung des geplanten Gartenteichs, den wir im letzten Frühjahr ausgebuddelt haben

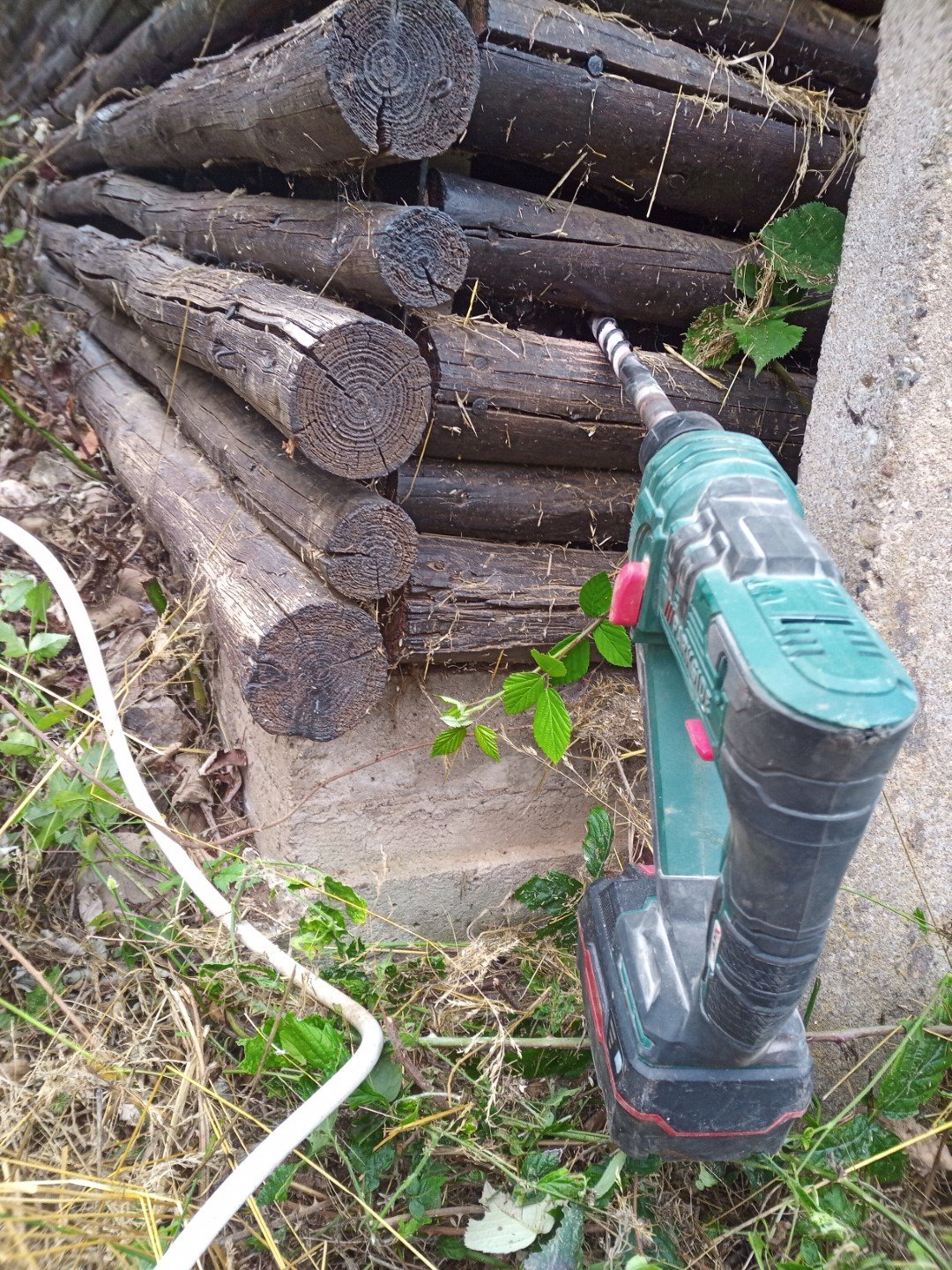

mal schauen, ob das Durchbohren gut geht. An den Eichenrundbohlen vorbei direkt ins Mauerwerk, dann nur noch einmal umbauen auf Holzbohrer



passt



da kann ich dann zu gegebener Zeit auch gleich noch eine Außensteckdose an genau diese Stelle montieren



innen werden dann bei der Gelegenheit gleich alle notwendigen Kabel vorbereitet und in die offenen Zwischenwände verlegt



• Lautsprecher für unter die Liegen
• LED-Beleuchtung
• normale Beleuchtung
• Temperaturfühler







alles wird an das Eck geführt wo der Durchgang ist für nach draussen in den Vorraum



da kommt einiges zusammen, und das ist erst etwa die Hälfte



auf der anderen Seite werde ich dann später einen Kasten bauen mit der gesamten Elektrik drinne samt

• Ofensteuerung
• Musikverstärker
• Lichtsteuerung
• Lüftersteuerung



dann ein Glücksgriff. Und zwar halte ich schon länger Ausschau nach speziellem Saunaholz.

Wegen der hohen Temperaturunterschiede kann man für den Innenbereich der Sauna nur spezielle Holzarten benutzen, z.B.

• Abachi,
• Espe
• Heimische Tanne
• Hemlock, Kelo
• Nordische Fichte
• Rotzeder

Da die Holzpreise allgemein mega hoch sind ist das bei dem eh schon teuren Saunaholz entsprechend ebenso.

Der günstigste Preis den ich nach tagelanger Internetrecherche finden konnte war 25€ / m² für nordische Fichte Profilbretter in 14mm Stärke (= recht dünn) zzgl. Spedition von teilweise 300€ pro Lieferung

Zwei regionale Holzhändler haben mir Angebote gemacht für um 45€ / m²

Zu beachten dabei ist, dass man bei der üblichen A/B Sortierung (= gemischte Qualität) recht viel Abfall dabei ist da man die Hölzer mit Harzeinschlüssen und Astlöchern noch aussortieren muss. So käme ich dann auf etwa 32m² die ich benötigen würde, bei 45€ wären das mal eben 1.500€ nur für die Wand- und Deckenverkleidung  ?



Zum Glück habe ich über eBay-Kleinanzeigen in annehmbarer Entfernung einen Zimmerei-Betrieb gefunden, der vor einigen Jahren Konkurs angemeldet hat und nun nach und nach seine Lagerbestände (und auch Maschinen) verkauft.



Hier habe ich sibirische Fichte in 18mm Stärke für unter 9€ / m² gefunden. Zwar als 4,80m Profilbretter, aber der Inhaber hat mir die Pakete kostenlos auf der großen Industriekappsäge halbiert, sodass ich sie auch transportieren konnte



bei dem Preis habe ich mich ordentlich eingedeckt und werde auch die äußere Verkleidung der Trennwand mit nordischer Ficghte machen sowie auch das IBC Kaltwasserbecken.

Zum Vergleich:  die billigsten, dünnsten Nut-und-Feder Profilbretter in 12mm heimischer Fichte kosten im Baumarkt derzeit 25€ / m²



außerdem habe ich auch gleich noch Baumaterial für die Liegebänke gekauft. Hier hatte er leider nichts passendes da, also Glattkantbretter.

Aber er hatte Profilbreter in 23mm Stärke. Da werde ich dann ein wenig Arbeit und Zeit investieren und

• Nut und Feder auf der Kreissäge abschneiden
• die verbleibenden 125mm Bretter halbieren -> 2x 60mm Bretter
• die Kanten fasen / abrunden
• ggf. nachschleifen

So habe ich dann ideales Baumaterial für die Sitz- & Liegeflächen



was mir auch gelegen kommt:  der Betrieb hat schon vor 7 Jahren Konkurs angemeldet, d.h. die Bretter liegen und trocknen schon dementsprechend lange und werden sich weniger verziehen





und wieder bin ich froh, dass ich das ganze Material nicht von Hand zum Gartenhaus schleppen muss



der Abhänger ist nicht so froh und verliert bei der letzten Fahrt...



... unterwegs eines der neuen Vollgummiräder
