Da Holz gerade generell, und Saunaholz im Speziellen gerade sackteuer ist schneide ich 23mm starke und 145mm breite Profilbretter, die ich günstig (um 9€ / m²) organisieren konnte zurecht.

Im Ersten Schritt werden Nut und Feder auf der Tischkreissäge abgeschnitten



sieht dann so aus



danach sind die Bretter noch 123mm breit. Das Sägeblatt hat 3mm Dicke, also wenn ich die Bretter nun der Länge nach halbiere bleiben genau 2x 60mm Bretter übrig - ideal für die Saunabänke und -Liegen





da ich hier Bretter en masse Zuschneide habe ich zum ersten Mal den Staubsauger angeschlossen - und der hat ordentlich zu tun



und trotzdem fällt noch viel unten raus in die Späneschublade



das und noch mehr steht noch aus



zwei Vormittage dann sind alle Bretter zugeschnitten



für den nächsten Schritt, das Abrunden der Kanten, fehlen mir noch spezielle Schrauben, damit ich die Oberfräse von unten am Frästisch montieren kann

Solange kann ich nicht weiter machen, also entscheide ich mich dazu, noch einen speziellen Parallelanschlag mit integrierter Absaugung speziell für die Fräserweiterung zu bauen.

So soll der später mal aussehen



Dazu benutze ich MDF-Abfallstücke, die vom nicht mehr benötigten Frässchlitten stammen, den ich mal gebaut hatte um die Fensterbänke am Haus zu bauen, aus Küchenarbeitsplatten









4x 70mm Stücke mit 45° Gärung beidseitig



alle Teile ausrichten und die Rückseite mit Panzertape fixieren, damit man die Gärung gleich zusammenfügen kann





noch ein Klötzschen etwa in die Mitte...



...um später den Luftzug der Absaugung hinter dem Ausschnitt dicht zu machen



dann zusammenklappen. Das Panzertape wirkt hier wie ein Scharnier



zum Trocknen über Nacht noch Klammern rundherum



derweil schneide ich die beiden Deckel aus Reststückern zu.



dünnes 3mm OSB für das blinde Ende...



und 18mm Multiplex für das Ende, wo der Absaugungsschlauch dran kommen wird



ich möchte einen 50mm Anschluss haben, dafür habe ich auch passend einen Forstnerbohrer



Schraubzwinge zum Festhalten, von Hand packt man das nicht und wenn doch dann ist es ziemlich gefährlich







mit der Parkside Tischbohrmaschine bin ich übrigens super zufrieden. Die hat ein paar sehr hilfreiche Features wie

• stufenlos einstellbare Drehzahl + 2-Ganggetriebe
• 700W Motor, der sich automatisch in der Leistung nachregelt je nach Widerstand, sodass die Drehzahl nicht abfällt
• digitaler Tiefenmesser

Hier habe ich auch noch mehr dazu geschrieben -> Tischbohrmaschine PARKSIDE PTBM710A1



als Anschlussstopfen nehme ich ein HT50 Bogen, der nur noch etwas eingekürzt werden muss damit er nicht zu weit ins Innere des Fräsanschlags ragt



das geht im Grunde auch mit der Handsäge oder Stichsäge, aber da ich schon eine Bandsäge habe benutze ich die auch, damit wird der Schnitt am saubersten



blöd:  dazu muss ich erstmal noch das Sägeband wechseln, denn das alte habe ich komplett stumpf gefahren, als ich die Brandschutzkisten für den Solarakku aus Fermacell gesägt habe



hab ich vorher auch noch nie gemacht so ein Wechsel, aber wird schon nicht so schwer sein





das Sägeband, welches im Lieferumfang der Bandsäge Scheppach HBS 162 mit dabei war war eh Billigschrott, sonst hätte ich damit auch keine Fermacell-Gipsplatten gesägt. Hier das ist nun ein ordentliches Sägeband



das EInlegen und neu ausrichten geht eigentlich locker von der Hand und ist kein Problem



dann den Ansaugstutzen anzeichnen



und kürzen



mit dem Teppichmesser noch ein wenig entgraten und fertig



der HT-Stutzen hält auch so schon recht gut im 50er Loch, aber zusätzlich klebe ich ihn noch mit Montagekleber ein. Vorher die Klebeflächeb mit Schleifpapier bissel anrauhen







dann beide Deckel mitsamt Holzleim drauf und beschweren



während die Absaugung trocknet baue ich noch einen schön glatten Anschlag aus Siebdruck-Multiplex









noch grob rundherum die Kanten abschleifen, denn durch die Gärungsschnitte auf der Tischkreissäge sind die sogar bei MDF teilweise richtig scharf



anhalten und die Stelle markieren, wo später der Fräser rausschauen wird



mit einem 40er Forstnerbohrer von unten und seitlich bohren



den Rest dann mit der Stichsäge oder von Hand ausschneiden







dann noch bissel Farbe dran. Schwarz war keine glückliche Wahl für Holzbearbeitung, aber ansonsten hab ich als Sprühfarbe gerade nur noch Auspufflack, und der ist zu schade dafür



um die Abssaugung nun an den orig. Parallelanschlag der Tischkreissäge seitlich zu montieren will ich drei durchgängige Gewindestäbe benutzen. Dazu bohre ich die drei original bestehenden seitlichen Löcher im Fräsanschlag erstmal auf auf 8mm









einen Gewindestab hab ich noch rumliegen, der wird passend zugeschitten auf der Metall Bandsäge Güde MBS 125 V



Absaugung und Anschlag ausrichten, festklemmen und durchbohren



in der Absaugung selbst will ich Muttern einsetzen und die Gewindestange fest verkleben, sodass sie auf der Seite des Parallelanschlages rausschauen und man dann dort die Gewindestange mittels Drehrädchen festziehen kann. Die baue ich mir auch selbst, aus 18mm Multiplex, mit dem Kreisschneider





rundherum abschleifen



dann noch die Mutter einpassen



dazu zuerst mit einem 8mm Bohrer (= so dick wie die Gewindestange) komplett durchbohren, anschließend mit einem 13mm Bohrer etwa 15mm tief nachbohren



dann eine Schraube durchstecken mit dicker Unterlagscheibe, auf der Seite mit der 13er Vorbohrung eine M8 Mutter aufstecken, und die Schraube fest anziehen





so zieht sich die Mutter passgenau in das Holz rein und sitzt dann auch bombenfest. Danach die Schraube wieder rausdrehen



dasselbe mache ich nun auch an der Absaugung









auf der Seite direkt am Anschlag geht das nun nicht mehr, hier kann man die Muttern dann aber einschlagen







dann die drei Gewindestäbe eindrehen, bis sie in beiden Muttern sitzen. Mit Locktide o.ä. fixieren











damit man beim Fräsen eine gute Führung hat kommt noch der Anschlag ran





bei der Montage überprüfen, ob der ASnschlag auch exakt im 90°-Winkel zur Tischplatte sitzt. Falls nicht dann mit Papier unterbauen wischen Absaugung und Anschlag





auch diese Ausrichtung muss passen, der Anschlag darf nicht gebogen sein



passt alles









Hier findest Du einen separaten Artikel mit allen Umbauten der Tischkreissäge

->

-> Scheppach HS 105 Tischkreissäge verbessern & umbauen: Schiebeschlitten, Rollunterstand, Einlegeplatte Oberfräse, Staubabsaugung, Sanftanlauf





da die Schrauben für die Fräse noch immer nicht angekommen sind sammele ich mal wieder Brennholz im Garten ein und mähe den Rasen



das sind alles noch die Überbleibsel von der Baumfällaktion im Frühjahr, wo ich rund 20 Bäume im Garten gefällt habe



dann beim Rasenmähen habe ich einen Stein so blöd erwischt, dass beide Messer kaputt gegangen sind. Beim ersten ist die Schraube in der Aufnahme abgerissen



beim zweiten ist sogar die Aufnahme gebrochen. Aluguss, kann man nicht schweißen (zumindest ich nicht, bin noch Anfänger)

Das wird dann wohl eine aufwändige Reparatur - worauf ich eigentlich garkeinen Bock habe. naja, bis die Teile da sind wird's eh nach dem Urlaub werden



da es beim Mähen also auch nicht weiter geht - noch ein Zwischenprojekt



und zwar möchte ich noch eine Umschaltbox für die Absaugung an der Tischkreissäge bauen, damit ich nicht immer den Staubsaugerschlauch umstecken muss





hab ich vorher auch noch nie gemacht - mit dem WInkelmesser einen WInkel zu übertragen auf die Kreissäge



das ist ein digitaler, magnetischer WInkelmesser, ideal für die Tischkreissäge. Zuerst mal anhalten und nullen



15° laut manuellem Winkelmesser



dann das Sägeblatt einstellen



und tatsächlich, passt  :-)

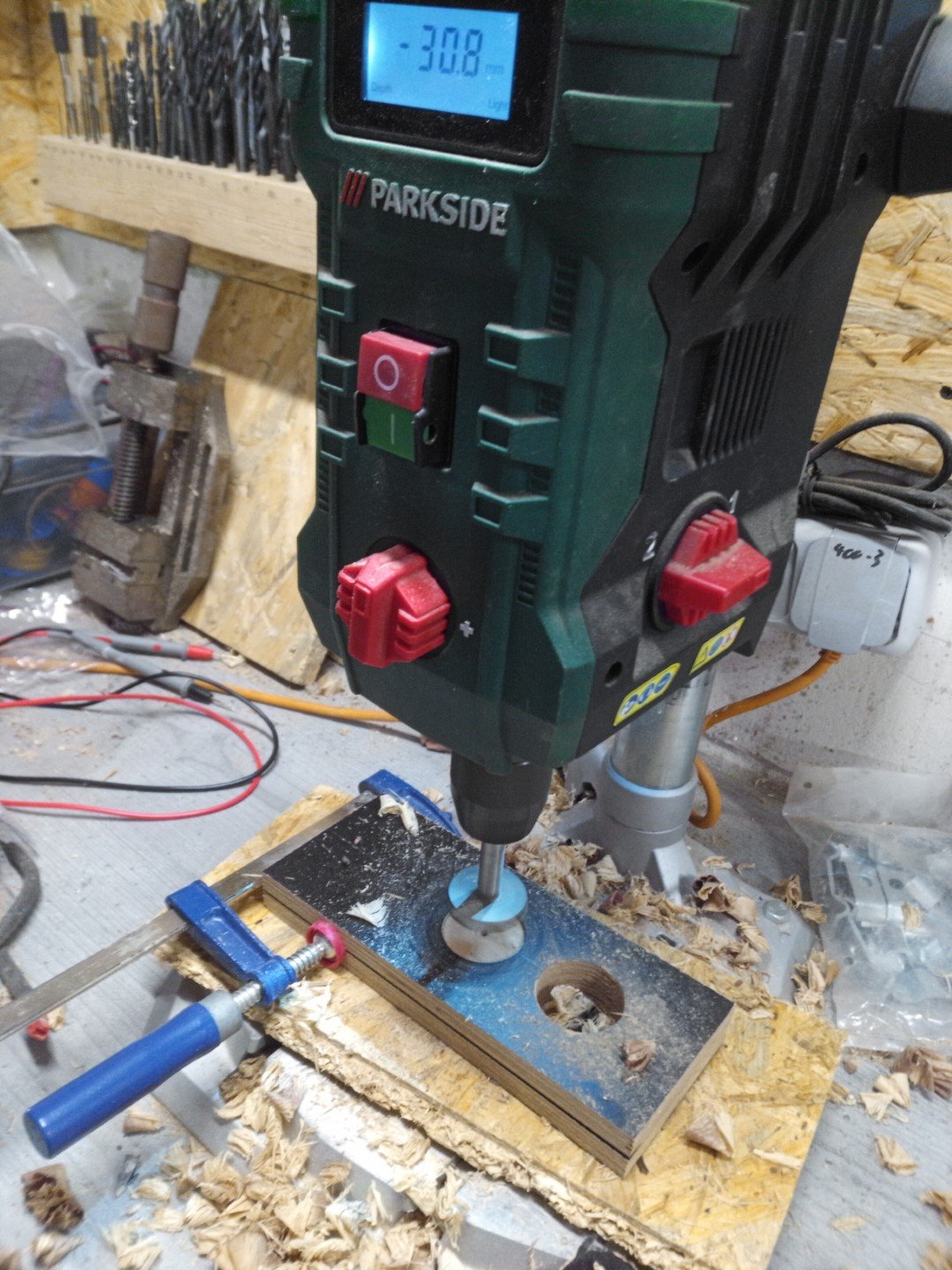

in den Boden bohre ich ein 50mm Loch für den Anschluss an den Staubsauger

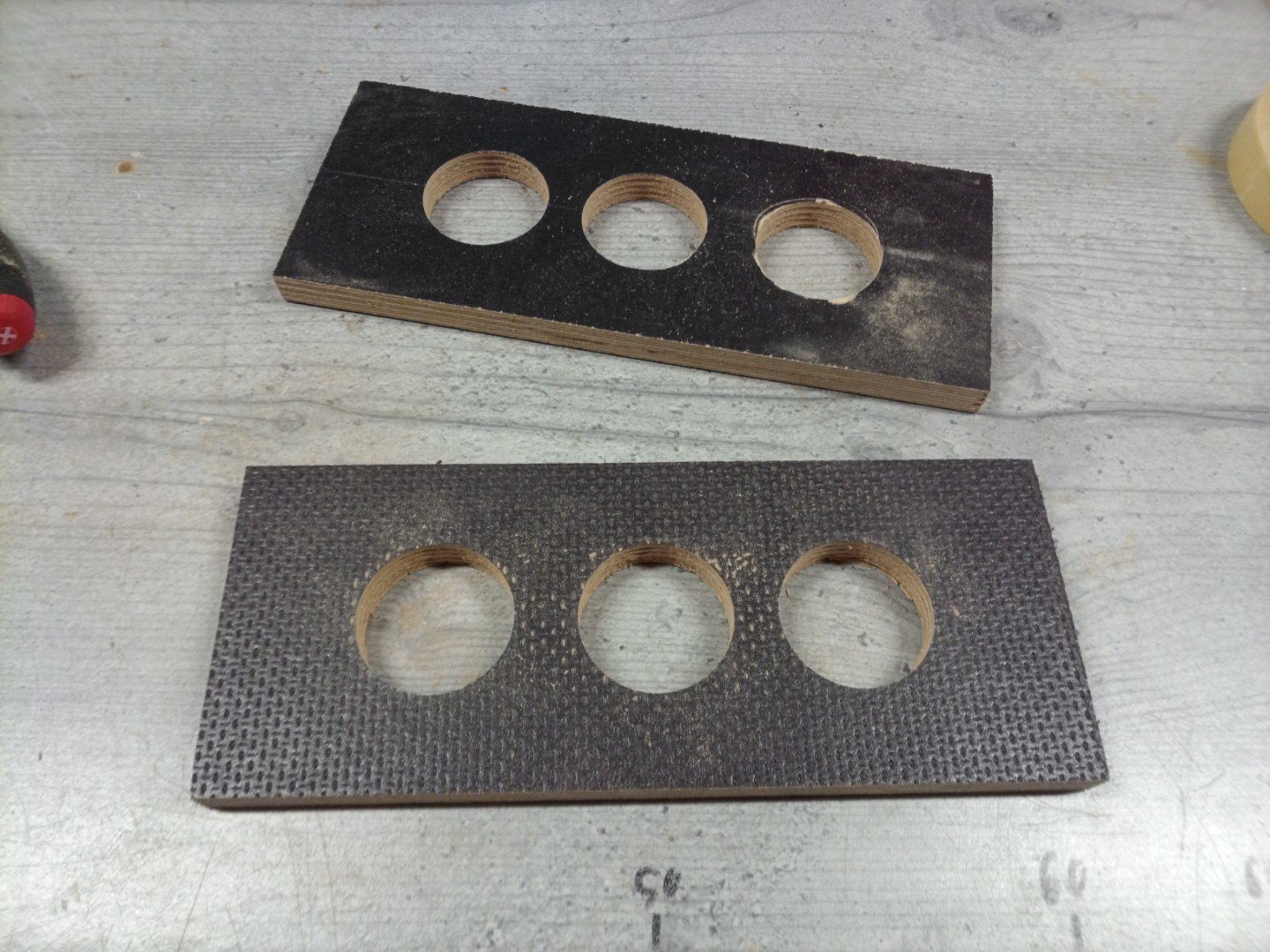

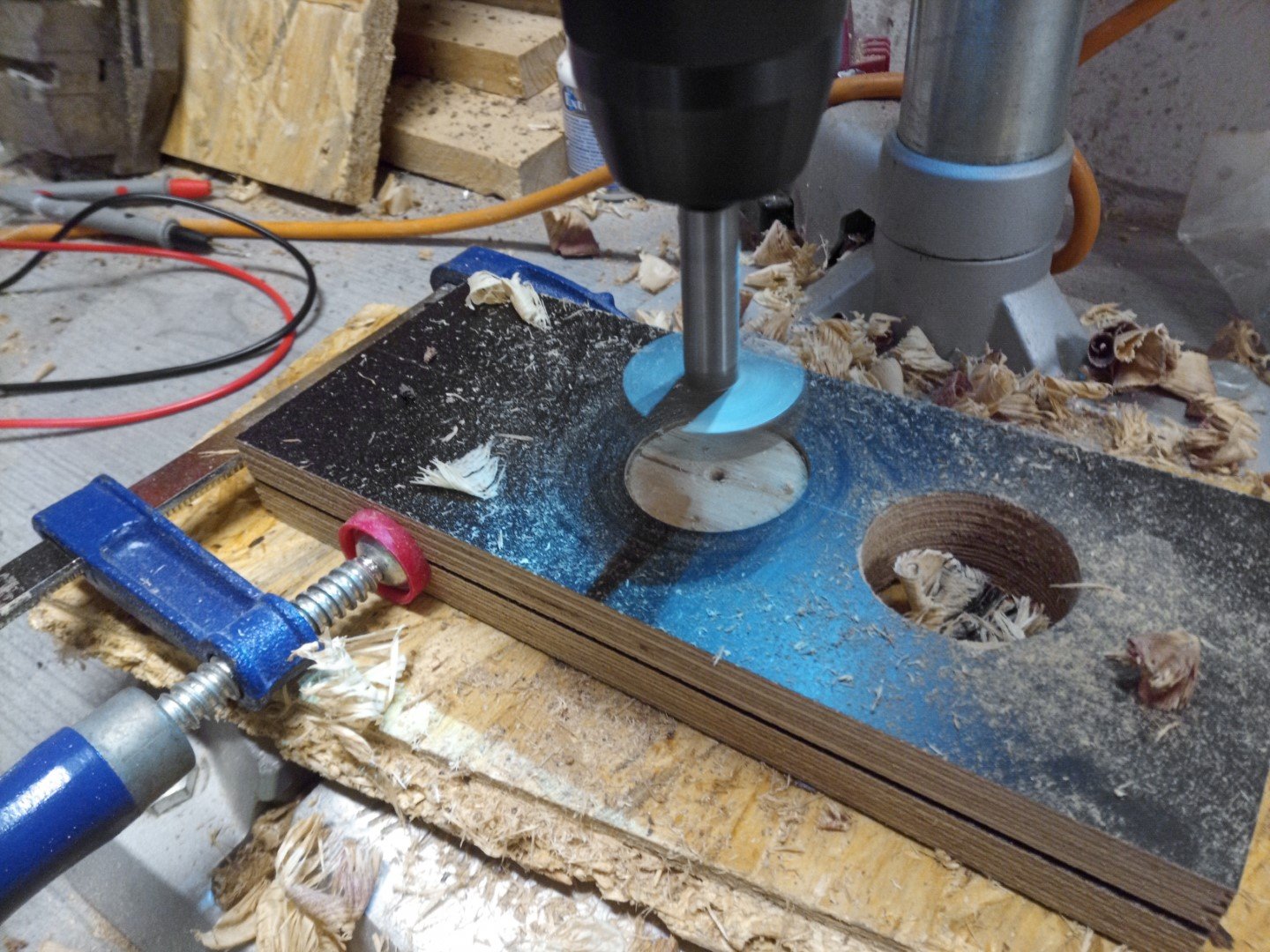

in den oberen Deckel bohre ich drei 40mm Löcher für drei verschiedene Anschlüsse

• Tischkreissäge
• Fräsanschlag
• Fräsabsaugung von unten





davon zwei Stück

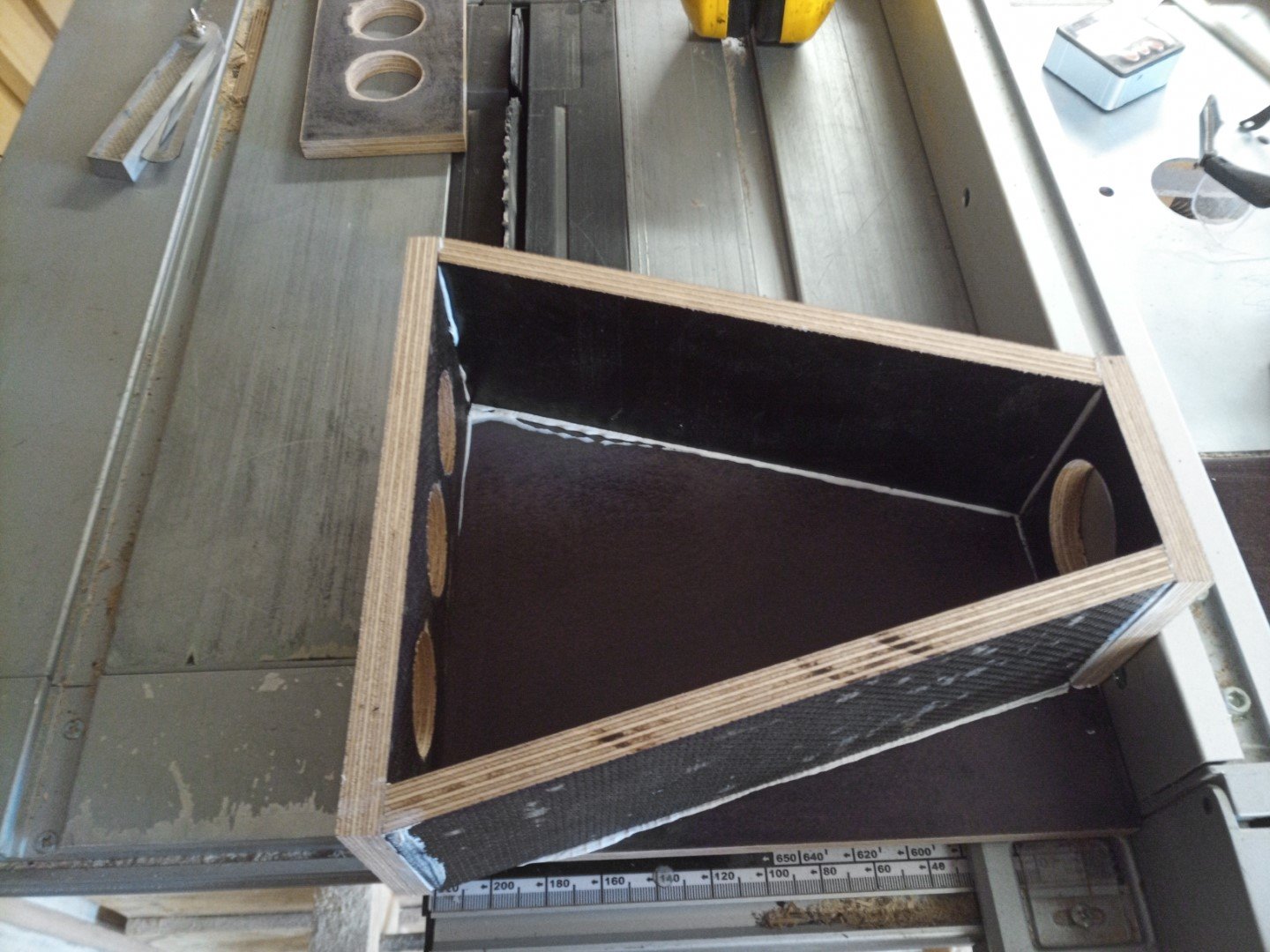

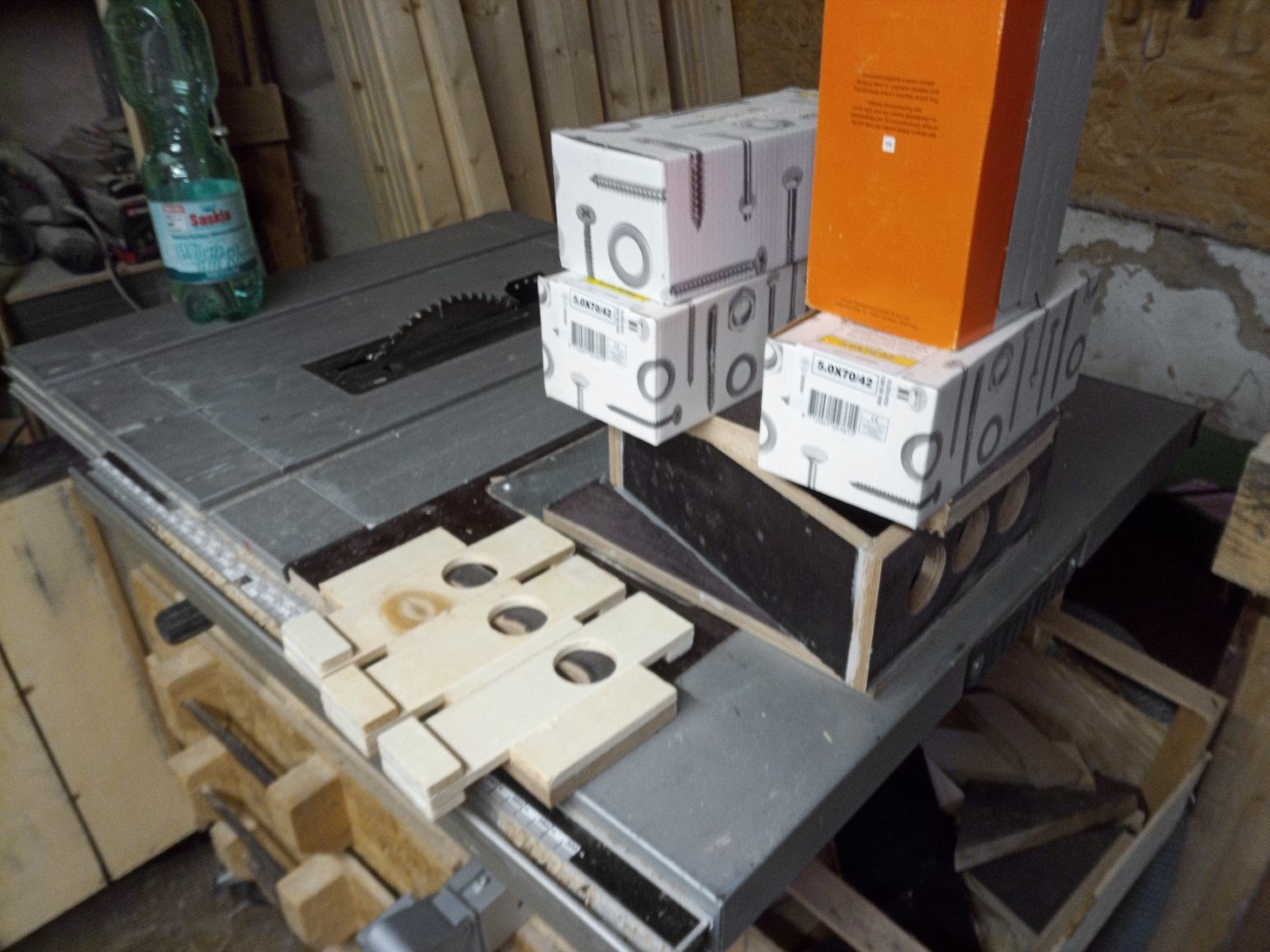

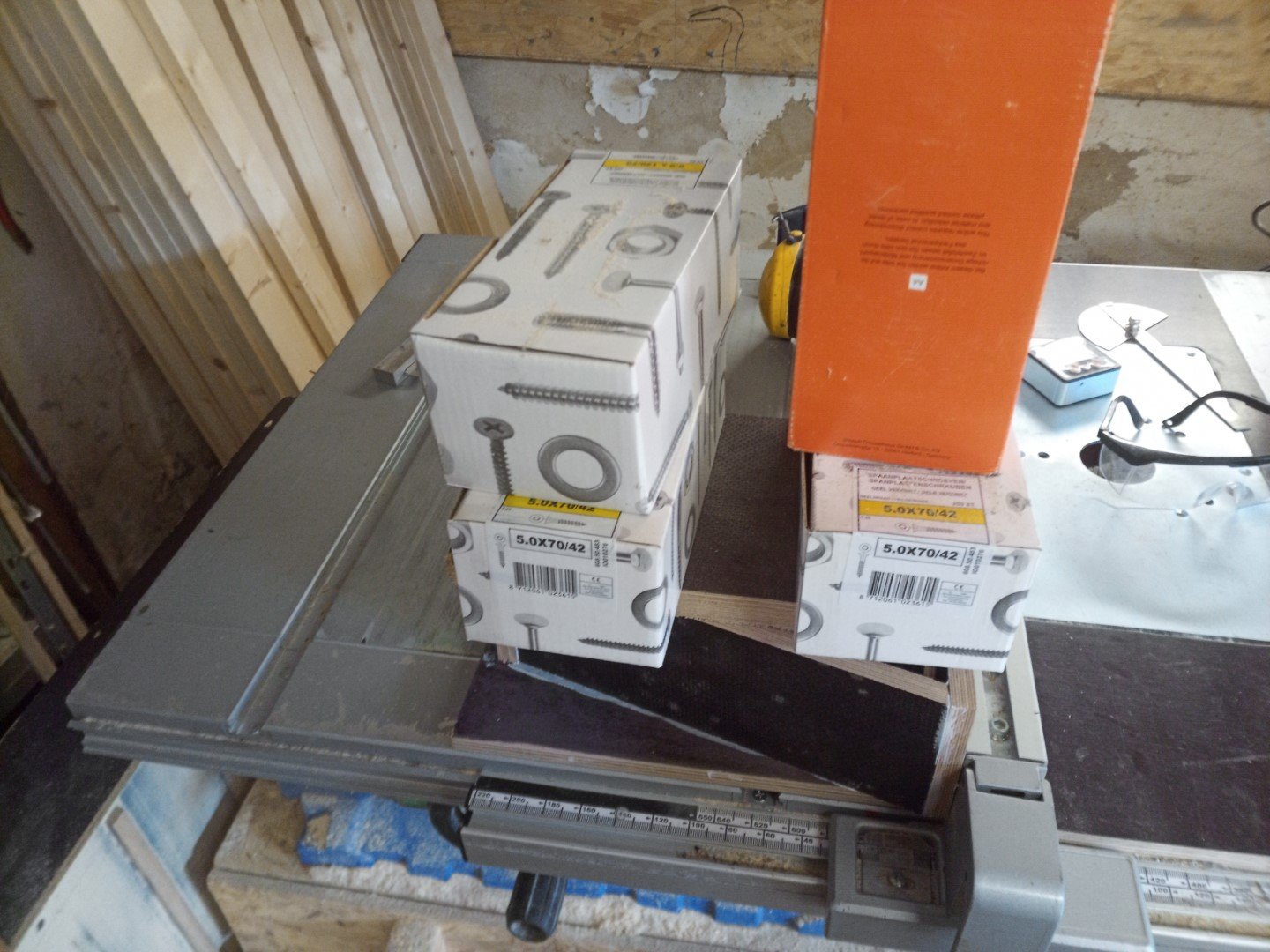

verleimen, mit Acryl zusätzlich innen die Fugen nachgehen zum Abdichten, beschweren, trocknen lassen

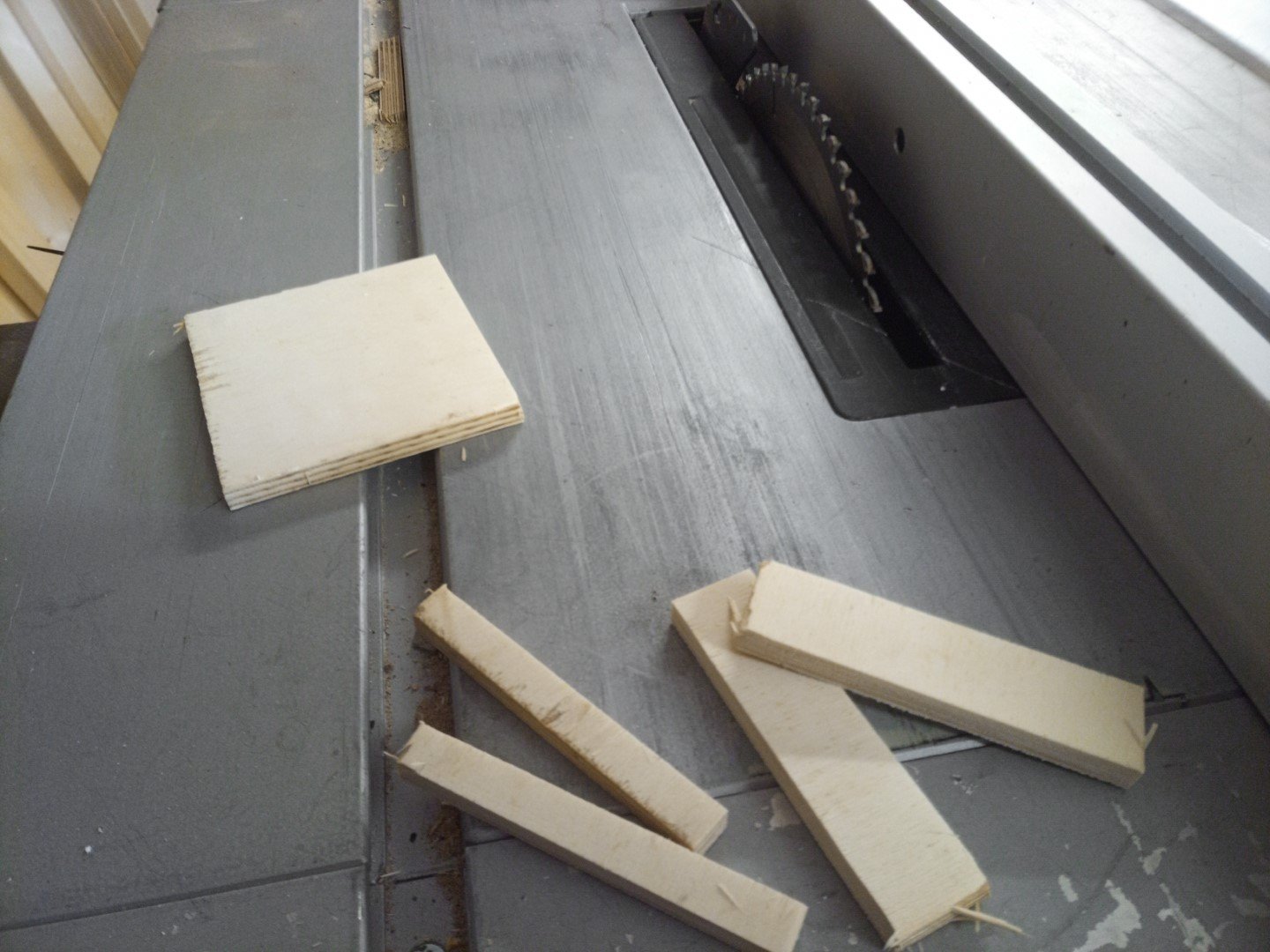

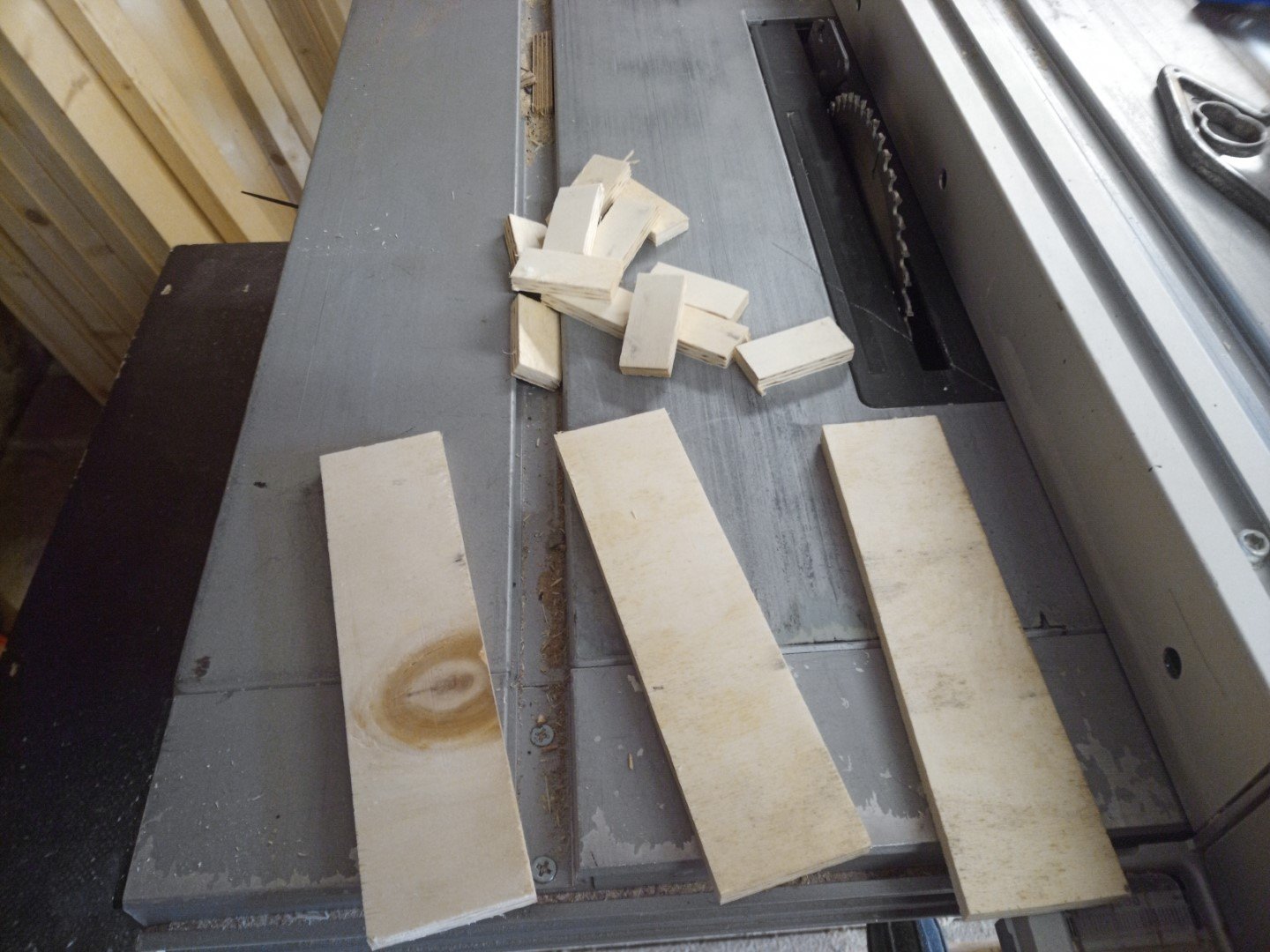

zum Umschalten, damit nicht immer alle drei Öffnungen saugen, baue ich Schieber aus 5mm Sperrholz

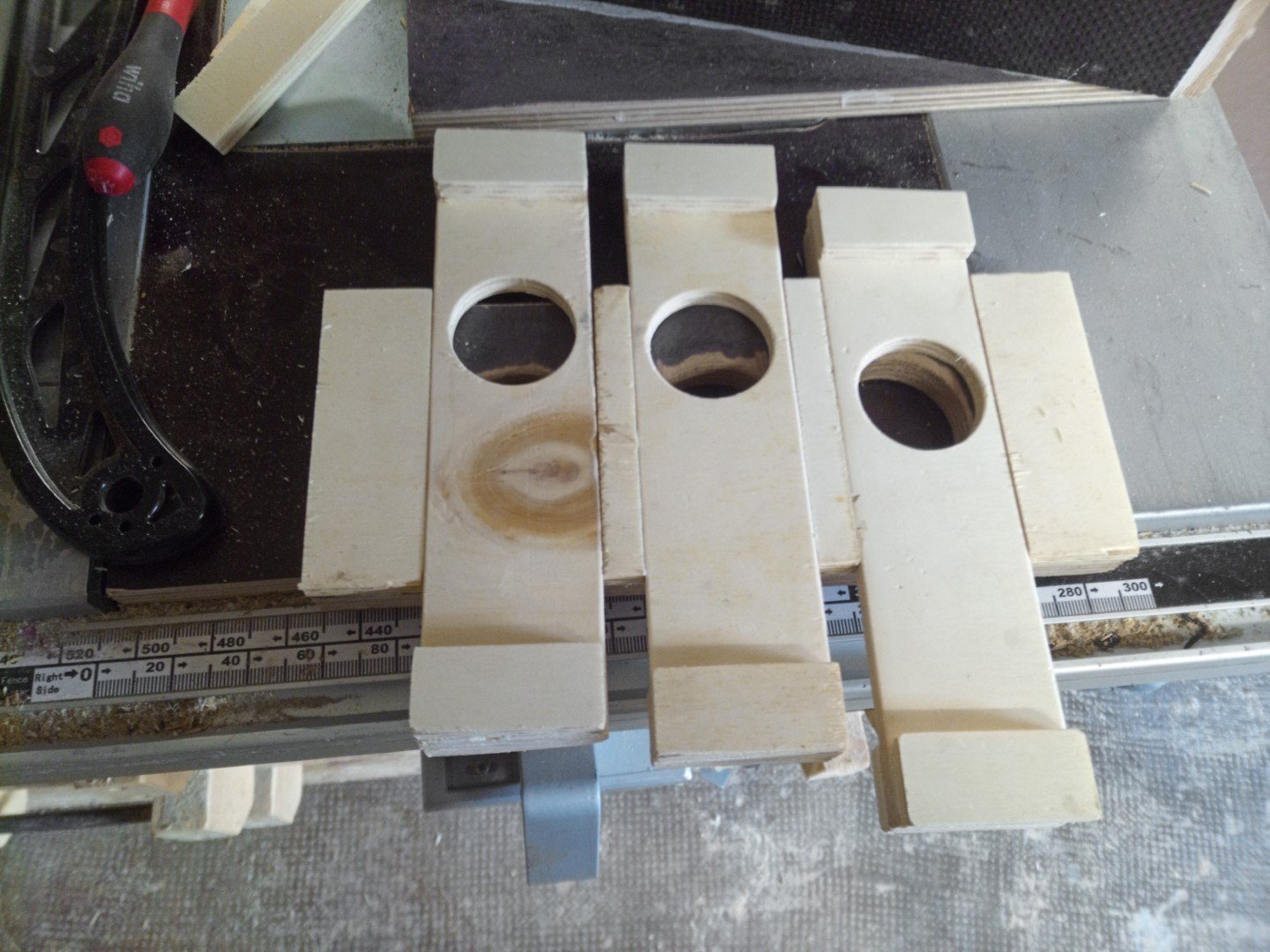

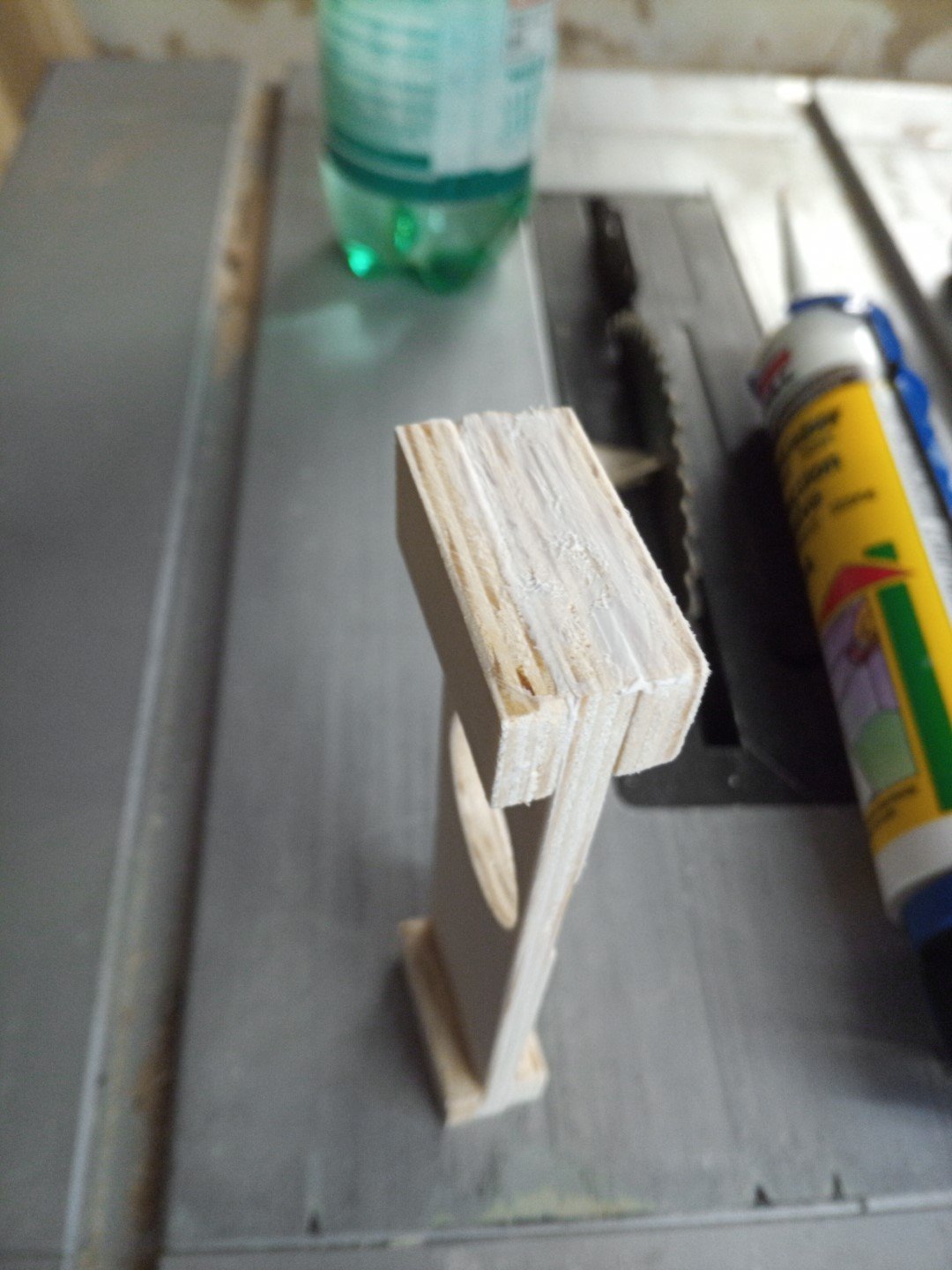

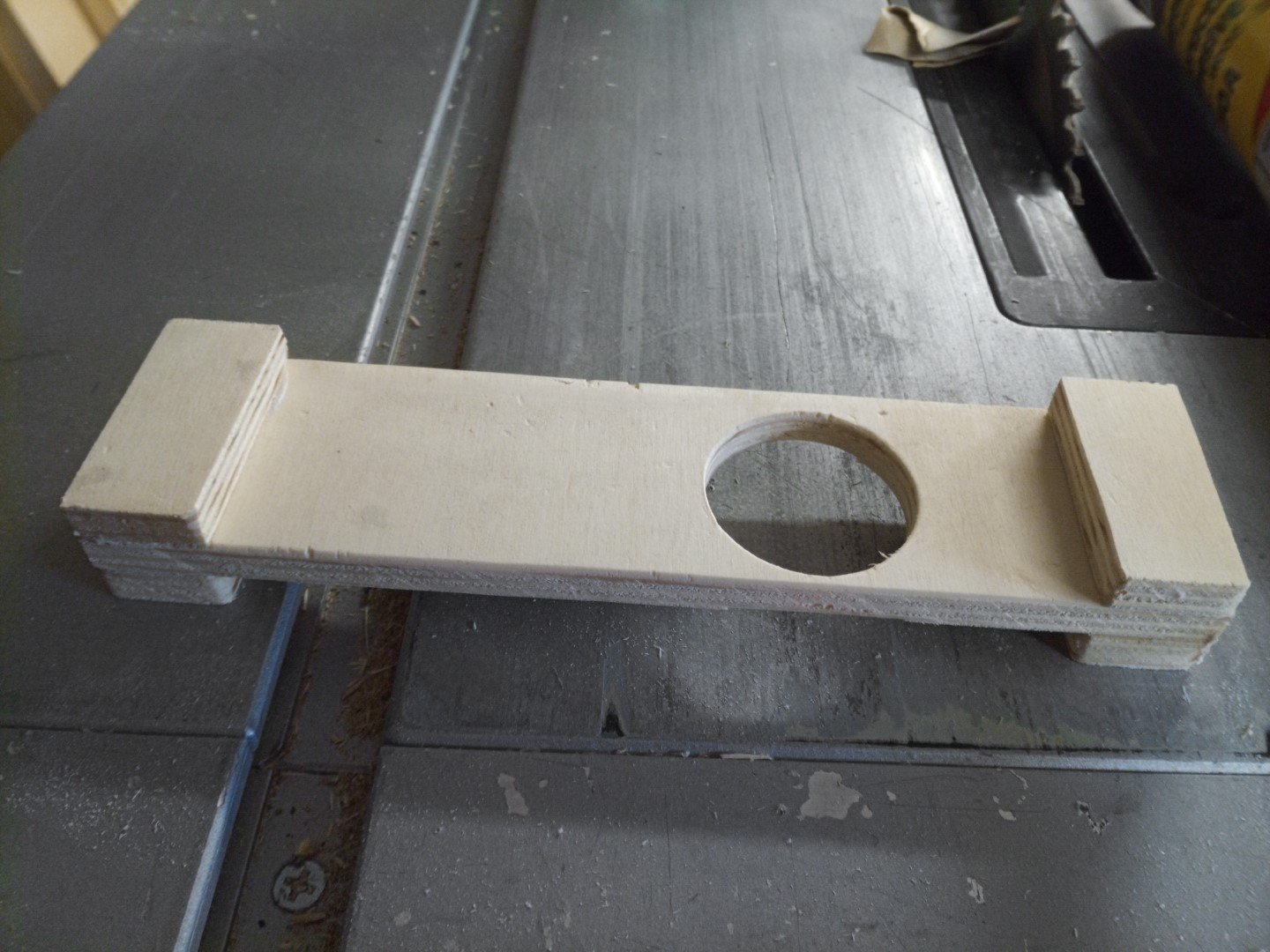

diese kommen dann zwischen die beiden Deckel mit den drei Löchern, dazwischen Abstandshalter ebenfalls aus 5mm Sperrholz









da es morgen in den Urlaub nach Sassnitz / Rügen geht muss der Zusammenbau allerdings noch etwas warten und zum Abschluss den Abend bei einer (nikotinfreien) Shisha auf dem Balkon ausklingen lassen
