Was passiert hier? Feder des Seilzugs austauschenn gegen Neuteil
Vorher notwendige Schritte: linke Seitenverkleidung abbauen
Schwierigkeitsgrad: 2 (gut machbar)
Dauer: 15 Minuten
benötigte Ersatzteile:* Seilzugstarter normal (= eine Feder) auf Aliexpress / Amazon / eBay / alternative eBay-Suche
-> Amazon Prime jetzt 30 Tage gratis nutzen <- *Transparenzhinweis: Wir sind Teilnehmer des Partnerprogramms u.A. von Amazon und benutzen Affiliate Links in unseren Beiträgen zu Produkten, die wir getestet haben und selbst benutzen. Wenn Du darauf klickst kostet Dich das nichts extra aber wenn dadurch ein Kauf zustande kommt erhalten wir eine kleine Provision. Das hilft uns, die laufenden Serverkosten dieser Webseite zu bezahlen. Danke, für Deine Unterstützung 😀 |
benötigtes Werkzeug:
Inbus Schlüssel Wiha Innensechskant Winkeldrehersatz Sechskant bei z.B. eBay oder Amazon
Schraubenzieher Wiha Soft Finish Schraubendrehersatz Kreuz-/Schlitz 6 Teile bei z.B. eBay oder Amazon
Caramba PTFE Spray für hitze- und reibungsintensive Anwendung, Teflonbasis auf Amazon / eBay
Nach häufiger Benutzung kann die Rückholfeder des Seilzugstarters brechen und dann wird das Seil nicht mehr aufgewickelt.
Es gibt dabei zwei Arten von Seilzugstartern, den normalen und den mit Easy-Start.
Beim normalen muss man gleichmäßig, eher schnell und relativ fest ziehen. Beim Easy-Start zieht man eher langsam und nicht so fest, bis irgendwann der Easy-Start-Mechanismus mit Schwung den Motor kurz andreht.
In dieser Anleitung wird (vorerst) nur der normale Seilzugstarter behandelt, zum Wechsel des Easystarters s. Leitfaden China Kettensägen A bis Z - 24 Easy-Starter Feder erneuern

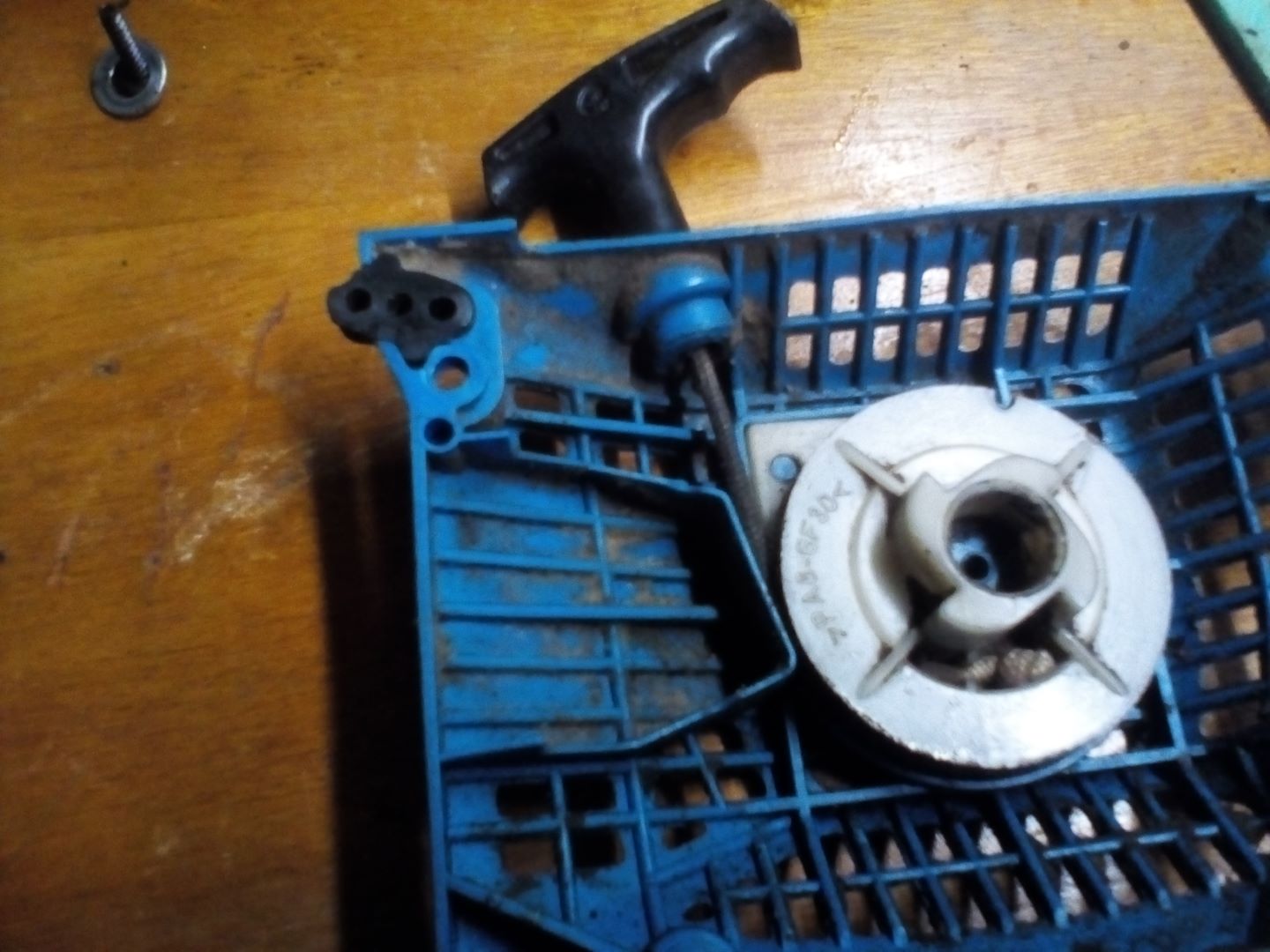

Zunächst müssen wir die linke Verkleidung samt Seilzugstarter abschrauben und die Schraube in der Mitte der Seilrolle lösen
nun die Seilrolle abnehmen. Hinter dieser Abdeckung liegt die (gebrochene) Feder
die Feder selbst kann man nicht mehr flicken, da muss eine neue her. Die kommt dann fertig gespannt und mit Klebeband zusammengehalten - unbedingt so belassen!
erst die Feder so wie auf dem Bild in die Plastikabdeckung einsetzen, danach das Klebeband mit einem Teppichmesser durchtrennen. Dabei die Feder mit der Hand vorsichtig fixieren, damit sie nicht raushüpft
damit die Feder besser gleitet noch mit einem PTFE Spray einsprühen z.B. Caramba PTFE Spray für hitze- und reibungsintensive Anwendung, Teflonbasis auf Amazon / eBay
notfalls geht auch Caramba 70 (wie WD-40) auf eBay / Amazon
Seilrolle und Plastikdeckel mit Feder locker zusammensetzen und...
... ein bisschen hin und her drehen, bis die Feder an der Rolle von innen einhakt (sieht dann so aus von der anderen Seite)
dann beide Teile zusammen gleichzeitig wieder in das Gehäuseteil einsetzen, Schraube in der Mitte einschrauben.
Zum Schluss das Starterseil wie auf dem Bild so weit aufrollen, bis etwas Spannung auf dem Seil ist sodass der Griff nicht herunterbaumelt,
dazu die Seilrolle von Hand etwa eine bis anderthalb Umdrehung gegen die Spannkraft der Feder drehen und das Seil dann aufrollen, dann ist das Seil vorgespannt.
Beim Montieren des Gehäuses verkanten sich Seilrolle und die Mitnehmer immer etwas, einfach ein bisschen am Startseil ziehen und dabei den Gehäusedeckel locker an die Motorsäge eindrücken, bis das Gehäuse satt aufsitzt. Festschrauben -> Fertig
